RFID应用设计方案
RFID应用系统总体方案设计与实施对策
• • Define and describe the workflow of the items to be identified through the life cycle process. Describe it to a level where the problems can be identified and some description of the value to the client.
3.2.2.1 Create pilot environment 3.2.3.1 Create pilot environment 3.2.4.1 Create pilot environment 3.2.5.1 Create pilot environment 3.2.3.2 Pilot Go-Live
2.2.3.4 High 2.2.3.3 Pilot level packaging project plan specification 2.2.4.3 Pilot project plan 2.2.4.4 High level system specification
Technology
Agreed Principles • Mandate and sponsor • Agreed process • Agreed project team • Size of potential investment • Technology
RFID项目需求分析的目的和内容
•
Description of items to be identified
– Types of item
• • • People Assets Stock
rfid工程应用方案
rfid工程应用方案一、RFID技术原理RFID技术是一种通过无线射频进行数据传输的技术，主要由三部分组成：标签、阅读器和管理软件。
1. 标签：RFID标签是一种带有芯片和天线的电子标签，一般被粘贴在物品表面。
标签内的芯片存储了物品的信息，例如产品型号、生产日期、存储位置等。
标签的天线用于接收和发送射频信号。
2. 阅读器：RFID阅读器是用于读取标签信息的装置，它通过发送射频信号激活标签，并接收标签返回的信息。
阅读器一般分为固定式和手持式两种形式，用户可以根据应用场景选择合适的阅读器。
3. 管理软件：RFID管理软件用于对读取的标签信息进行处理和分析。
它可以实现对库存管理、物流追踪、生产自动化等方面进行管理，提高工作效率和降低成本。
RFID技术的工作原理是：阅读器发送射频信号激活标签，标签接收信号并返回存储的数据，阅读器再将数据传输给管理软件进行处理。
通过这种方式，可以实现对物品的追踪、监控和管理。
二、RFID工程应用方案1. 库存管理RFID技术在库存管理中可以帮助企业实现对物品存货的实时监控和管理。
传统的库存管理方式需要员工手工盘点，并容易出现错误和漏查。
而引入RFID技术后，只需通过阅读器快速扫描物品标签，即可实现对库存的实时更新和监控。
以某家超市为例，该超市引入RFID技术改造了库存管理系统。
他们将RFID标签贴在每一个商品上，并配备了固定式的RFID阅读器。
当商品进入或离开仓库时，RFID标签会被激活并发送信息给阅读器，库房管理员只需通过管理软件查看即可了解当前库存情况，避免了盲目盘点和错误存货的情况出现。
2. 物流追踪在物流行业，RFID标签可以被贴在货物上，通过不同阶段的阅读器扫描，实现对货物的实时追踪和监控。
这对于企业来说是非常重要的，可以帮助他们优化物流运作，提高交付效率。
举例来说，某家快递公司引入RFID技术对包裹进行追踪。
他们将RFID标签贴在每个包裹上，并在仓库、运输车辆、快递站点等地方设置固定式的RFID阅读器。

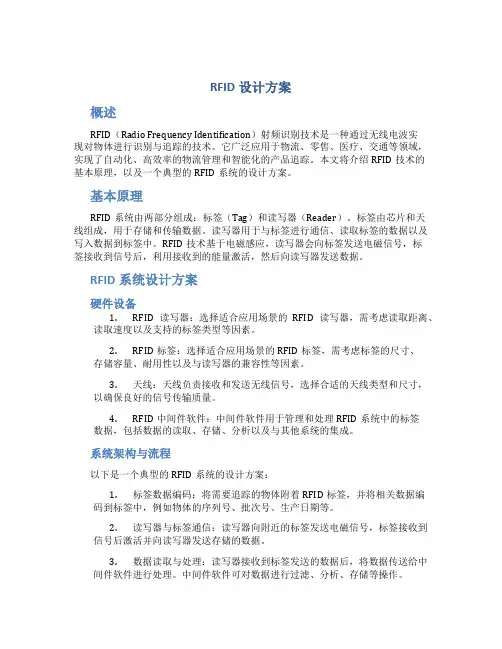

rfid设计方案
RFID设计方案概述RFID（Radio Frequency Identification）射频识别技术是一种通过无线电波实现对物体进行识别与追踪的技术。
它广泛应用于物流、零售、医疗、交通等领域，实现了自动化、高效率的物流管理和智能化的产品追踪。
本文将介绍RFID技术的基本原理，以及一个典型的RFID系统的设计方案。
基本原理RFID系统由两部分组成：标签（Tag）和读写器（Reader）。
标签由芯片和天线组成，用于存储和传输数据。
读写器用于与标签进行通信、读取标签的数据以及写入数据到标签中。
RFID技术基于电磁感应，读写器会向标签发送电磁信号，标签接收到信号后，利用接收到的能量激活，然后向读写器发送数据。
RFID系统设计方案硬件设备1.RFID读写器：选择适合应用场景的RFID读写器，需考虑读取距离、读取速度以及支持的标签类型等因素。
2.RFID标签：选择适合应用场景的RFID标签，需考虑标签的尺寸、存储容量、耐用性以及与读写器的兼容性等因素。
3.天线：天线负责接收和发送无线信号，选择合适的天线类型和尺寸，以确保良好的信号传输质量。
4.RFID中间件软件：中间件软件用于管理和处理RFID系统中的标签数据，包括数据的读取、存储、分析以及与其他系统的集成。
系统架构与流程以下是一个典型的RFID系统的设计方案：1.标签数据编码：将需要追踪的物体附着RFID标签，并将相关数据编码到标签中，例如物体的序列号、批次号、生产日期等。
2.读写器与标签通信：读写器向附近的标签发送电磁信号，标签接收到信号后激活并向读写器发送存储的数据。
3.数据读取与处理：读写器接收到标签发送的数据后，将数据传送给中间件软件进行处理。
中间件软件可对数据进行过滤、分析、存储等操作。
4.数据存储与管理：中间件软件将处理后的数据存储到数据库中，为其他系统提供数据查询和分析功能。
5.业务应用集成：RFID系统的数据可与企业的其他系统进行集成，例如物流管理系统、库存管理系统等。
rfid应用方案
rfid应用方案随着信息技术的不断进步和物联网技术的发展，无线射频识别（RFID）已经成为了一种广泛应用的技术，用于实现物品的自动识别与追踪。
本文将介绍RFID的基本原理和应用场景，并探讨其在物流、零售和医疗等领域的具体应用方案。
一、RFID基本原理RFID技术是通过使用射频信号对物品进行远程识别的一种技术。
其基本原理是在物品上植入一个微型芯片，该芯片内置了一个存储器和一个RFID天线。
当读写器向物品发送射频信号时，物品上的RFID 天线接收到信号并激活内部芯片，芯片将存储的信息通过射频信号回传给读写器，实现了物品的识别与追踪。
二、RFID应用场景1. 物流领域在物流领域，RFID技术可以用于实现货物的实时追踪和管理。
通过将RFID标签粘贴或嵌入在货物上，可以实时获取货物的位置和状态信息。
在仓库管理中，可以利用RFID技术实现货物的自动盘点和库存管理，提高物流效率。
在运输过程中，可以使用RFID技术实时监控货物的位置和运输状况，确保物流过程的可视化和安全性。
2. 零售领域在零售领域，RFID技术可以用于实现商品的智能管理和防盗系统。
通过在商品上添加RFID标签，可以实时监控商品的库存和销售情况，提高管理效率。
同时，RFID技术还可以用于实现无人收银系统，顾客只需将商品放入购物袋，系统会自动识别商品并完成付款，提升购物体验。
此外，RFID技术还可以应用于反假货和防盗系统，有效保护商家的利益。
3. 医疗领域在医疗领域，RFID技术可以用于医疗器械和药品的追踪和管理。
通过在医疗器械和药品上添加RFID标签，可以实现对其使用情况、消毒情况和有效期限的管理和监控。
此外，RFID技术还可以用于医院的患者身份验证和医疗档案管理，提高医疗安全性和效率。
三、RFID应用方案1. 物流管理方案为了实现物流的可视化和高效管理，可以采用RFID技术对货物进行追踪和管理。
在仓库中，可以使用RFID读写器对货物进行自动识别和盘点，减少人工操作的时间和错误率。
rfid设计方案
rfid设计方案RFID技术（Radio Frequency Identification）是一种使用无线电信号识别标签或晶片的自动识别技术。
其基本原理是通过读写器将无线电信号发送到标签或晶片中，激活标签产生相应的电信号，然后读写器接收这些信号并转换成数字信息，实现对物品的追踪、管理和控制。
RFID技术具有许多优点，例如非接触式识别、长距离传输、大容量存储、高速数据传输等。
因此，RFID技术在物流、供应链管理、库存管理、资产追踪和物品防伪等领域有着广泛的应用。
在设计RFID系统时，需要考虑以下几个方面：1. RFID标签选择：根据实际使用场景和需求选择合适的RFID标签。
标签的种类有 passice（被动式）、active（主动式）和semi-passive（半主动式）三种。
被动式标签无需电池，靠读写器的电磁场激活并传输数据，成本低廉；主动式标签内置电池，主动发送信号，通信距离更远，但成本较高；半主动式标签类似主动式标签，但仅在被激活时发送信号。
2. RFID读写器选择：根据标签类型和距离选择合适的读写器。
读写器具有发送电磁波、接收标签信号并解码的功能，也可以与其他设备（如计算机）进行数据交互。
读写器的频率范围有低频、高频和超高频等，可根据需求选择。
3. RFID系统中的通信协议选择：常用的RFID通信协议有ISO/IEC 14443、ISO/IEC 15693、EPC Gen2等。
选择合适的协议可以实现有效的数据交互和标签的唯一识别。
4. RFID系统的数据管理和软件平台：需要设计相应的数据管理系统和软件平台，实现对标签信息的读取、存储、处理和展示。
同时，还需要考虑数据安全、权限管理等因素。
5. RFID系统的部署和规划：根据实际应用场景，确定标签和读写器的部署位置，保证系统的稳定性和准确性。
可以考虑使用多个读写器覆盖区域，增强识别的可靠性。
6. RFID系统的性能测试和调试：在系统设计完成后，进行系统性能测试和调试，确保系统的正确运行。

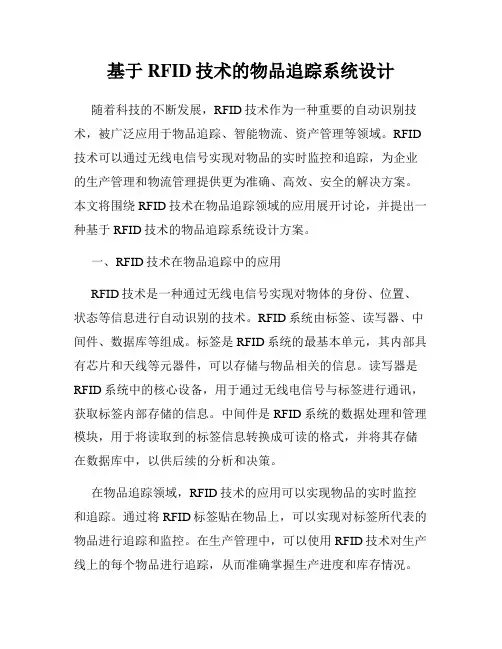

基于RFID技术的物品追踪系统设计
基于RFID技术的物品追踪系统设计随着科技的不断发展，RFID技术作为一种重要的自动识别技术，被广泛应用于物品追踪、智能物流、资产管理等领域。
RFID 技术可以通过无线电信号实现对物品的实时监控和追踪，为企业的生产管理和物流管理提供更为准确、高效、安全的解决方案。
本文将围绕RFID技术在物品追踪领域的应用展开讨论，并提出一种基于RFID技术的物品追踪系统设计方案。
一、RFID技术在物品追踪中的应用RFID技术是一种通过无线电信号实现对物体的身份、位置、状态等信息进行自动识别的技术。
RFID系统由标签、读写器、中间件、数据库等组成。
标签是RFID系统的最基本单元，其内部具有芯片和天线等元器件，可以存储与物品相关的信息。
读写器是RFID系统中的核心设备，用于通过无线电信号与标签进行通讯，获取标签内部存储的信息。
中间件是RFID系统的数据处理和管理模块，用于将读取到的标签信息转换成可读的格式，并将其存储在数据库中，以供后续的分析和决策。
在物品追踪领域，RFID技术的应用可以实现物品的实时监控和追踪。
通过将RFID标签贴在物品上，可以实现对标签所代表的物品进行追踪和监控。
在生产管理中，可以使用RFID技术对生产线上的每个物品进行追踪，从而准确掌握生产进度和库存情况。
在物流管理中，可以使用RFID技术实现对物流运输过程中的物品进行追踪和监控，确保物流过程的安全和高效。
在资产管理中，可以使用RFID技术对企业资产进行追踪和监控，确保企业资产的安全和有效利用。
二、基于RFID技术的物品追踪系统设计方案基于RFID技术的物品追踪系统设计需要考虑以下几个方面的问题：1. 标签选择在设计RFID系统时，需要选择合适的标签。
标签选择需要考虑标签的工作频率、读写距离、耐用程度等因素。
根据不同的应用场景，可以选择工作频率为LF（低频）、HF（高频）、UHF （超高频）等不同的标签。
2. 读写器选择在设计RFID系统时，需要选择合适的读写器。
rfid策划方案
RFID策划方案引言RFID（Radio Frequency Identification）是一种利用无线电频率进行数据传输和识别的技术，它可以快速、自动地识别并跟踪标签上的物体。
RFID技术已经广泛应用于各个领域，如物流管理、零售业、医疗保健等。
本文档将介绍RFID的基本原理和应用场景，并提出一个RFID策划方案。
1. RFID技术基本原理RFID系统由标签、阅读器和主机组成，其工作原理如下：•标签：标签是RFID系统中的被动设备，它包含一个芯片和一个天线。
当标签靠近RFID阅读器时，阅读器向标签发送电磁信号，激活芯片，并将数据传递给阅读器。
•阅读器：阅读器是RFID系统中的主动设备，它用于发送电磁信号给标签，并接收标签的响应。
阅读器可以同时读取多个标签，提高识别效率。
•主机：主机是RFID系统的核心控制器，负责与阅读器进行数据交互，并将读取的标签数据存储和处理。
2. RFID应用场景RFID技术在各个领域都有广泛的应用，以下是几个典型的应用场景：2.1 物流管理在物流管理中，RFID技术可以帮助企业实现快速、准确的物品追踪，提高仓库管理效率。
使用RFID标签可以在不触摸物品的情况下自动识别和跟踪物流信息，提高货物的安全性和流转效率。
2.2 零售业在零售业中，RFID技术可以用于商品库存管理和防盗系统。
通过在商品上贴上RFID标签，商家可以实时追踪商品的库存情况，并减少盗窃行为。
2.3 医疗保健RFID技术可以在医疗保健领域用于医院设备管理、药物追踪和病人身份识别。
通过为设备和药物贴上RFID标签，医院可以实时监控设备位置和库存情况，并确保药物的追踪和正确分发。
3. RFID策划方案基于RFID技术的策划方案如下：3.1 目标本策划方案的目标是在企业内部实施RFID技术，提高物品追踪和管理效率，减少人工操作和错误。
3.2 方案本方案将在企业内部建立一个RFID系统，包括标签、阅读器和主机。
具体步骤如下：1.调研：对企业内部的物品追踪和管理需求进行调研，了解使用RFID技术的优势和适用范围。
rfid创新应用设计方案
rfid创新应用设计方案RFID（Radio Frequency Identification）是一种无线通信技术，通过电子标签和读写器之间的无线通信实现数据的传输和识别。
RFID技术被广泛应用于物流管理、仓储管理和供应链管理等领域，在实际应用中，也可以进行一些创新的设计应用。
一种创新的RFID应用设计方案是智能餐厅管理系统。
该系统利用RFID技术对餐厅的顾客、菜品和服务进行管理，提高了餐厅的效率和用户体验。
具体设计方案如下：1. 顾客RFID标签识别：餐厅顾客可以使用个人的RFID标签来进行餐厅的入场和结账。
当顾客进入餐厅时，RFID读写器会自动识别标签上的信息，并将其与餐厅数据库中的顾客信息进行关联。
这样一来，顾客可以免去排队等候的烦恼，直接进入就餐区域。
2. 菜品RFID标签管理：餐厅的每个菜品都贴有RFID标签，标签上存储了该菜品的相关信息，包括名称、价格、成分等。
当顾客选择菜品时，服务员只需将菜品放在RFID读写器上，系统会自动识别并显示该菜品的详细信息和价格。
这样一来，服务员不需要记忆菜品信息，也不需要手动输入价格，大大提高了服务效率。
3. 顾客自助点菜：餐厅的每个桌子都配备了一个RFID读写器，顾客可以通过自己的RFID标签进行点菜。
顾客只需将标签靠近读写器，系统会自动显示菜单列表，顾客可以选择并添加菜品到已点菜单中。
这样一来，顾客可以自由选择菜品，提高了就餐的个性化体验。
4. 服务员呼叫和配送：餐厅的每位服务员也配备有一个RFID 标签，顾客可以通过自己的RFID标签呼叫服务员。
当顾客需要服务员时，只需将标签放在桌子附近的RFID读写器上，系统会自动发送呼叫信息给相应的服务员。
服务员收到呼叫后，可以通过系统查看桌子的位置和顾客的需求，并及时进行服务配送。
通过以上的创新应用设计方案，智能餐厅管理系统可以实现顾客的自助点菜、快速入场和结账，提高了餐厅的服务效率和用户体验。
同时，RFID技术也可以应用于餐厅的库存管理和供应链管理，提升餐厅整体管理水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RFID应用方案设计
一卡通系统设计:
“一卡通”系统是给每人发放一印有本人照片的卡片。
所有部人员都配备一身份识别卡，用于在部的所有工作和工作行为中的身份确认。
该卡片具有工作证、电子钥匙、电子钱包、停车等各种功能，使人们充分享受到高新技术为大家日常工作和生活带来的便利和安全
所谓“一卡通”，就是在智能卡中写入个人信息，持卡人只需凭借该智能卡，在特定的围，既可以代表自己的身份，也可以用它行使自己的权力，并可以用它帮你实现无现金电子支付!
一卡：所有部人员都配备一身份识别卡，用于在部的所有生活、工作行为中的身份确认及电子支付。
·一号：所有人员都有自己唯一的人员号，固定不变，既使卡片损坏、卡片丢失也不需要变更人员号，只需更换后的卡芯片号与人员号在数据库中关联起来即可。
·一库：为防止数据丢失、数据灾难、数据崩溃，一卡通系统数据由高性能服务器统一存贮。
并可通过双机热备技术来确保数据安全。
·一中心：为防止多次发卡，多次注销所带来的不便、数据不一致。
在一卡多用的系统中，只设一个发卡中心，发卡中心一旦注册，各应用子系统管理机会自动生成，不需到各子系统重复发卡。
发卡中心一旦办理挂失，注销手续，各应用子系统会自动收到讯息，并转发给各智能终端产生黑，防止非法使用。
有效地保证了系统的数据一致性和安全性。
·一平台：一卡通系统设在一集成平台，负责部各子系统的管理及相互关联，也可与其它安防系统，楼控系统实现联动
通过运行于主服务器的后台数据库收集各个子系统的信息。
各工作站可以根据权限对数据库中的数据进行查询、修改、增删等不同操作。
各子系统工作站使用数据库中与本系统相关的数据，最高级别的工作站可以跨系统查看数据。
数据库与工作站之间以及各系统之间通过TCP/IP 进行数据交换。
数据库中以卡为主索引记录持卡人的信息、活动记录、权限配置。
此外数据库中还需要记录各系统事件、各系统操作日志。
智能一卡通管理系统由一个一卡通集成平台及若干个应用子系统组成：
发卡中心
门禁管理系统
考勤管理系统
消费管理系统
BMS系统集成接口
RFID仓储物流
本系统适合于工业企业制造仓库、物流中转仓库、零售门店仓库及电信、电力等企事业单位资产管理仓库。
简介
目前，市场竞争日益激烈，提高生产效率、降低运营成本,对于企业来说至关重要。
仓储物流管理广泛应用于各个行业，设计及建立整套的仓储管理流程，提高仓储周转率，减少运营资金的占用，使冻结的资产变成现金，减少由于仓储淘汰所造成的成本，是为企业提高生产效率的重要环节。
仓储管理系统通常使用条码标签或是人工仓储管理单据等方式，这些管理方式有着明显的缺点：条码管理：易复制、不防污、不防潮而且只能近距离读取
人工录入：工作繁琐，数据量大易出错漏，增加仓储环节人工成本
手工盘点工作量大，导致盘点周期长，货物缺失或被偷盗不能及时发现
RFID无线射频技术的引入，将使得企业仓库管理变得透明且工作效率更高。
将电子标签封装在条形码标签，贴在每个货物的包装上或托盘上，在标签中写入货物的具体资料、存放位置等信息。
同时在货物进出仓库时可写入送达方的详细资料，在仓库和各经销管道设置固定式或手持式阅读器，以辨识、监测货物流通。
系统主要组成:
RFID电子标签
RFID打印机 (可选)
RFID固定式阅读器
RFID手持式阅读器
RFID叉车阅读系统 (可选)
RFID通道阅读系统
雅朴RFID中间件
RFID仓储物流管理系统
系统设计
入库时
在成品包装车间，工人先将RFID电子标签贴在产品上，成批装箱后贴上箱标，需打托盘的也可在打完托盘后贴上托盘标；一般贴标方式有：
产品单件贴标
多件产品包装在一起，外包装贴标
托盘贴标，并与单件产品标签或外包装标签数据关联
包装好的产品由装卸工具经由RFID阅读器与天线组成的通道进行入库，RFID设备自动获取入库数量并记录于系统，如贴有托盘标的，每托盘货物信息通过进货口读写器写入托盘标，同时形成订单数据关联，通过计算机仓储管理信息系统运算出库位（或人工在一开始对该批入库指定库位），通过网络系统将存货指令发到仓库客户端（或叉车车载系统），叉车员按照要求存放到相应库位。
入库完成后，系统更新库存资料，并标注各批次货物的库位信息。
出库时
物流部门的发货人根据销售要求的发货单生成出库单：即根据出库优先级（比如生产日期靠前的优先出库）向仓库查询出库货物存储仓位及库存状态，如有客户指定批号则按指定批号查询，并生成出库货物提货仓位及相应托盘所属货物和装货车辆。
领货人携出库单至仓库管理员，仓管员核对信息安排叉车司机执行对应产品出库。
叉车提货经过出口闸，出口闸RFID阅读器读取托盘上的托盘标获取出库信息，并核实出货产品与出库单中列出产品批号与库位是否正确。
出库完毕后，仓储终端提示出库详细供管理员确认，并自动更新资料到数据库。
盘库时
工作人员可采用手持阅读器定期盘库，近距离读取货物标签信息，并与后台管理系统比对，人工盘点库位货物品种、数量、生产日期是否与后台系统一致。
如不一致，可现场对系统信息进行修正。
此盘库方式可将企业盘库时间缩短85%的时间，大大提高了工作效率，同时还可增加盘库的周期。
系统绩效
•人工可降低20-30%；
•99%的仓库产品品可视化，降低商品缺失的风险；
•改良的供应链管理将降低20-25%的工作服务时间；
•提高仓储信息的准确性与可靠性；
•高效、准确的数据采集，提供作业效率；
•入库、出库数据自动采集，降低人为失误；
•降低企业仓储物流成本
RFID叉车阅读系统：
简介
RFID叉车系统是基于RFID技术下的一类衍生应用。
该方案将RFID系统组件集成于叉车上，同时又设计添加了传感器以排除在RFID天线读取过程中收集到的错误信息，并且通过Wi-Fi天线与企业部信息处理设备连接。
使得仓库人员在投递、运输、发送货物时不仅极大的缩短了查找货物的时间，同时也对货物进行了合理的分类控制。
最终达到提高效率、降低成本、有效控制的目的。
该系统的钢结构外壳坚固、耐用、抗腐蚀、抗震且防尘，其卓越的性能使其可以在各类的恶劣环境下长时间使用。
应用
目前的RFID叉车系统主要应用在以下方面：
1.在已配置好支架的仓库投递托盘：
自动记录货物的精确存储位置而不需要操作员手动记录位置代码或扫描条形码。
在加载有RFID 标签的托盘装载上叉车后才进行识别，排除误读可能性。
2.直接转拨：
RFID叉车系统可以读取托盘和包装上的标签信息，并且将之与仓库大门、货架或地面位置相联系，为直接转拨提供一些便利的操作。
该方案常应用于叉车的装载、卸货过程，或者叉车在仓库分段运输过程。
3.收货/运输：
可以无间断的在货架、分段区域、仓库大门和货车之间识别和输送托盘，避免了手工核查和条形码扫描。
无需增加成本来建立多余的RFID识别通道或检验工位，这样只会使得工序复杂化，仓库更凌乱。
读取货架、地面和墙上的标签来识别各类不同的仓库大门、货架或地面位置。
随着企业的整合，可以通过一个PO号或一个先期货物公告来进行收货和运输。
进一步减少了对操作人员干预的需求。
结构
RFID叉车系统是通过将RFID系统组件集成与叉车上来实现的（如下图所示），并且此系统中同时集成了传感器，主要用来排除错误的读取信息。
系统优点
1. 提高操作员效率；
2. 最大化托盘队列；
3. 改进叉车利用率；
4. 减少原材料损失。
RFID通道阅读系统
简介
RFID通道系统是基于RFID技术下的一类衍生应用。
该方案通过在通道附件安装天线、阅读器、电源和相关的一系列外部设备形成一个整体系统。
当加载有RFID标签的货物或人通过该通道时，天线读取相关信息并实时传送给阅读器及相关信息处理设备，以达到货物或人员控制管理的目的。
应用
RFID通道系统可以安装在类似于仓库门口或公司部通道之类的固定位置。
当通过这些安装有RFID系统的通道时，可以及时识别产品、资产或员工所处的位置。
目前主要应用于货物的运输、接收、原材料的调动、位置识别和工作流程控制等这些方面。
结构
RFID通道系统提供了一个坚固的底座和外壳用于安装各种结构的圆极化天线组件。
系统优点
1. 系统可靠性高，出错概率远小于人工操作。
2. 便于流动管理，实时监控。
3. 提高工作效率，减少人工记录等多余动作。
4. 减少多余操作人员，缩减成本支出。
5. 数据保存完成，不易丢失，同时又方便查找，便于可追溯性管理。
