夹套管施工工艺
夹套管施工工艺1、目的为了规范夹套管的施工安装，提高工程质量，确保安全使用，编制本工艺。
2、适用范围适用于石油化工、化纤装置工艺夹套管的施工安装，工作压力≤25MPa，工作温度－20～350℃，材质为碳钢、不锈钢。
3、工作程序3.1 技术准备3.1.1 开工前，施工人员应认真识读设计图纸和技术说明文件，以管道工艺流程图为依据，认真核对管道平面图、管段图、管架图，全面了解设计意图，明确设计要求，及时发现并解决可能存在的问题。
3.1.2 根据《工业金属管道工程施工及验收规范》GB50235-97、《现场设备、工业管道焊接工程施工及验收规范》GB50236-98的要求做好内、外管道的焊接工艺试验，确定焊接工艺参数。
根据工艺试验结果编制焊接作业指导书和焊接工艺卡。
3.1.3 参与施焊的焊工按GB50236-98要求参加焊工考试，经考试合格上岗施焊。
3.1.4 制作安装管道用定位、充氩、阀门试验工装。
3.1.5 认真检查各就位设备的安装情况，按设计和工艺要求对设备进行清洗，经检查合格后封闭，并与建设单位一起办理设备验收手续。
3.2 工艺流程各项技术准备工作完成；计划安排的材料、劳动力、施工机具齐全；临时用水、电、气具备；施工场地经封闭后，安装工作可以开始实施。
施工顺序如下：3.3 材料检验：3.3.1 管道施工前应对所用材料进行严格的检验，按材料清单核对材料的规格、型号、材质标准。
所领用的材料应取得相应的材料质量证明书、合格证。
并应认真核对管子、管件、阀门的材质标记，没有材料质量证明资料和材质标记的材料不准使用。
3.3.2 材料领用后应对管子、管件、阀门的外观进行检查，各类管子、管件、阀门的外表面应无裂纹、缩孔、夹渣、折叠、重皮等缺陷。
检查合格后作出明显标记并妥善保管和维护，不得与其他材料混淆或损环。
3.3.3 夹套管用钢管应是同规格、同炉罐号、同热处理条件。
必须具有制造厂出具的有关化学成份、水压试验、射线检查的合格证书。
3.3.4 弯头、异径管、三通应逐一测量外径、椭圆度、壁厚、尺寸偏差应符合《夹套管施工及验收规范》FJJ211-86的要求，重点应核查管件与管子的内外壁错边量，错边量不应超过壁厚的10%。
不合格品不能使用。
3.3.5 法兰的螺栓连接孔间距误差为0.5mm。
法兰密封面应平整光洁，不得有毛刺啃刀及径向沟槽，使用前密封面应涂牛油保护。
3.3.6 法兰用包金属及缠绕垫片的密封面不应有径向划痕、松散、翘面等缺陷，如仍不合格不得使用。
3.3.7 螺栓、螺母的材质和硬度应符合设计规定要求，螺栓、螺母应配合良好。
高压螺栓、螺母每批应抽检5%进行硬度检查。
若有不合格者，需作加倍检查，如不仍不合格者不得使用。
3.3.8 阀门应逐个进行液压强度试验和严密性试验。
壳体（包括夹套）的强度试验压力为公称压力的1.5倍。
试验时将压力缓慢升至试验压力后保持5min，检查壳体填料无渗漏现象为合格。
然后在公称压力下进行严密性试验，以阀瓣密封不漏为合格。
严密性不合格的阀门，须解体检查，并重新试验。
试验合格的阀门应将内部积物排净并干燥，密封面应涂防锈油，关闭阀门。
阀门的进出口应封闭并及时填写阀门检验记录，做好标记。
3.4 内管制作夹套内管制作前应对管段图各部尺寸、技术要求、选用材料、配件、仪表接口进行认真校核，根据现场实际测绘数据，合理分段，以焊缝少，方便检查为原则。
夹套内管制作顺序如下：3.4.1 下料切割（1）管子选料后先进行清理，并确定几何尺寸。
（2）不锈钢管采用锯床切割或采用切割坡口机切割；切割断面应平整、光滑。
（3）管子切割前应移植材质标记，防止不同材质管子混用。
（4）管子切口端面垂直偏差值控制在下列范围。
（mm）3.4.2 坡口（1）夹套内管采用对接连接，因此坡口采用V型坡口。
（2）坡口采用坡口机加工。
（3）管子坡口加工后应进行外观检查，坡口表面不得有裂纹、分层等缺陷。
3.4.3 仪表接口制作：夹套内管上一般有温度、压力、粘度等仪表，所有仪表接口应按仪表实物进行加工，仪表接口位置、角度应满足仪表专业的要求，仪表接口外应设与外管同材质的保护套管，套管应高出外管20mm。
3.4.4 定位板制作（1）夹套管内外管间设定位板，材质与内管相同。
板厚不锈钢为3mm，碳钢为4-6mm。
（2）定位板按设计要求制作，应控制定位板与外管内壁间隙δ＞1.5mm为宜。
（3）水平配管时其中两块定位板对地面夹角保持在110°—120°范围内。
垂直配管时三块定位板120°均布。
（4）定位板安装间距直段为3-5mm，距起弯点0.5-1.2m，点固焊接。
3.4.5 导流板制作：夹套管内管在相应外管热煤进出口处应设L型导流板，导流板采用与内管同材质的不锈钢板，板厚3mm，长度为80mm，点固焊接。
3.4.6 加强板制作：为防止热煤冲刷，夹套管内管在相应热煤进出口处须设弧形加强板，加强板采用与内管同材质的不锈钢板，板厚1.5mm。
点固焊接。
3.4.7 夹套管的主管管件，应使用无缝或压制对接管件，不得使用斜接弯头。
3.4.8 夹套管内管每组段各部尺寸需符合设计要求，其允许偏差规定如下：a）结构长度L偏差值应符合表1规定。
结构长度L偏差值表1（mm）b）间距偏差±1mm；c）角度α偏差值要求内管≤1.5mm/m，沿管段全长最大偏差b不得大于5mm；d）法兰面垂直度偏差应符合表2规定；法兰垂直度偏差值表2e）法兰两相邻的螺栓孔应跨中安装，其偏差值为±1mm；3.5 外管制作3.5.1 内管制作后在正式组对焊接前应开始外管的制作，外管制作分切割、坡口、仪表接口制作、调整段加工四个方面，切割、坡口、仪表接口制作的工艺同内管制作。
3.5.2 调整段的加工应根据内管焊缝位置、仪表位置、外管管件长度、内管焊缝可见性来确定，一般长度为50-100mm。
3.5.3 当内管有焊缝时，该焊缝应按相同类别管道的探伤比例进行射线照相检验，并经试压合格后，方可封入夹套。
3.5.4 弯管的夹套组焊，应在主管弯曲完毕并经探伤合格后进行。
3.5.5 夹套弯管和主管，应保证其同轴度，偏差不得超过3mm 。
3.5.6 外管每组段各部尺寸要求同3.4.8 （角度α偏差值应改为≤3mm/m）要求。
3.5.7 夹套管法兰与管子连接应符合下列要求。
a）法兰面垂直度偏差值不应超过表2的规定；b）榫槽法兰，凸凹法兰安装时，榫凸面与流体流向宜保持一致。
3.6 管架制作与安装按《工业金属管道支、吊架安装施工工艺》TL/G-QB-07-2003要求制作和安装。
3.7 现场安装3.7.1 夹套管应先于邻近有关的单线管的安装。
夹套管安装前，对各系统，各区段需用的阀门、仪表配件等设计图纸，分段组件编号，认真核实实物和施工记录无误后，方准安装就位和封闭连接。
3..7.2 夹套管安装工作如间断进行，应及时封闭敞开的管口和阀门端口。
3.7.3 夹套管安装的坐标，标高水平度、垂直度应符合设计要求，其偏差值不应超过下列规定。
A、坐标偏差±10mmB、标高偏差±5 mmC、管道安装的水平偏差≤L‰，最大不超过20mm。
D、管道安装的垂直偏差≤L‰，最大不超过15mm。
3.7.4 设计有坡度的夹套管，应保证规定的坡度值。
调整安装坡度的垫板，不允许加在管道与管托之间，只能加在管托底板下面。
3.7.5 夹套管附属的联接件（温度计、压力表接头等）应与夹套管同时施工完毕。
3.7.6 夹套管法兰在螺栓紧固前应检查其结合面的不平行度和间隙偏差。
紧固后应检查法兰中心线的偏移值。
3.7.7 安装使用的螺栓、垫片应符合设计规定。
如需加放临时垫片，其尺寸应与正式垫片相同，并在所加位置做醒目标志，便于系统试验前予以更换。
3.7.8 使用的垫片表面应平整、毛刺、径向划痕等缺陷，尺寸大小应和法兰相符，高温夹套管使用的螺栓、螺母应涂石墨机油，垫片应涂密封膏，以方便拆卸和维修。
高温夹套管用的螺栓、螺母在试运行时应接设计规定进行热紧。
3.7.9 直管段对接焊缝间距，内管不应小于200mm，外管不应小于100mm。
3.7.10 环向焊缝距管架不应小于100mm，且不得留在过墙或楼板处。
3.7.11 夹套管外管三通采用压制剖切件，切口要平直，复原焊接管口椭圆度不得超过8%，焊缝内表面要求平整无焊瘤。
3.7.12 水平管段外管剖切的纵向焊缝，应置于易检修的部位。
3.7.13 夹套管安装工序基本结束，保温工作开始前，进行联络管安装。
水平夹套管的联络管安装应注意：输送液态介质，应低进高出。
管路应排放流畅，防止积液，避免堵塞通路。
3.7.14 夹套管阀门和夹套管法兰的联络管安装应紧凑美观，方便检查和操作，法兰上多余的联络管孔应在系统清扫合格后，保温工作前封焊。
3.7.15 夹套管安装完毕，应把管线编号定在（或挂牌）管段的明显位置上，以利于其他相应的配合、管理、试验等各项工作。
3.8 内管焊接3.8.1 按《钢制压力管道通用焊接工艺》TL/G-QB-09-2003规定焊接及检验。
3.8.2 输送熔融介质管道的内表面焊缝，应平整光滑，不得有突出的焊瘤。
3.9 内管试压内管加工完毕后，焊接部位应裸露进行压力试验，试验压力应以内管的内部或外部设计压力大者为基准进行压力试验。
压力试验按《工业管道试压通用工艺》TL/G-QB-14-2003要求进行。
3.10 管道清理3.10.1 内外管制作时应对内外管进行清理，在外管正式组对焊接前应认真采用钢丝刷对内管外壁和外管内壁进行清理。
3.10.2 清理完毕甲乙双方应办理验收手续，并进行管道封闭和标识。
3.11 外管焊接：3.11.1 当夹套管组装有困难时，套管可采用剖分组焊的形式，其复原焊接应保证质量。
3.11.2 按《钢制压力管道通用焊接工艺》TL/G-QB-09-2003 规定焊接和检验。
3.12 外管试压夹套管加工完毕后，套管部分应按设计压力的1.5倍进行压力试验，压力试验按《工业管道试压通用工艺》TL/G-QB-14-2003要求进行。
3.13 系统吹扫按《工业管道系统吹洗工艺》TL/G-QB-15-2003要求进行。
3.14 安全措施3.14.1 各管段开工前认真进行安全交底。
3.14.2 参与工程施工的所有人员应正确使用安全防护品，2.2米以上高空悬空作业必须戴好安全带扣好保险钩，脚手架必须牢固可靠，使用梯子应有看护。
高空作业时，不准向上或向下乱抛材料和工具等物件。
3.14.3 各种电动机械设备，必须有漏电保护器。
专用机械由专人操作、专人保管。
3.14.4 氧气瓶和乙炔瓶与火源保持一定的安全距离。
3.14.5 管道吊装用机具使用前应作安全检查，捆绑必须牢固可靠。
3.14.6 管道试压前应检查管道与支架的紧固性和管道堵板可靠性，才能进行试压。
夹套管施工措施
夹套管施工措施夹套管道施工工艺本工程管道管道等级为CF2的管道为夹套管。
夹套管道施工严格按本施工工艺要求进联系，严禁班组自己随便施工。
行施工，班组施工如不清楚，及时与技术人员夹套管道施工程序:管道下料组对焊接?定位块焊接?RT检测?防冲击板安装?内管安装?临时支架夹套管下料?部分管子管件剖分?把内管套入?进排气管安装?安装?内管试压?套管(剖分管等)焊接?套管PT检测?正式支架安装?夹套内试压?封闭进排气管?交工验收具体施工措施如下:一、夹套管都是316/316L材质的管道，管道切割下料、管道组对、焊接、支架安装、清洗等其它要求详见工艺管道技术交底。
二、管道如为焊接钢管的需要在组对时要仔细考虑焊缝位置，焊缝不应在下方，剖分管子焊缝与其它连接部分管道、管子与管件之间焊缝错开至少45?，以防止焊缝应力集中及焊接外观大的变形。
内管预制管段焊接完毕后及时进行内管检测探伤，整趟管道预制段检测合格后才能进行套管焊接安装。
三、定位块焊接要求:定位块板δ=6*40mm长材质为不锈钢，焊接后外圈直径比套管内径小2mm(见下图)，定位块按图纸支架号为space的位置进行焊接固定。
直管段每隔3m设置一个定位块，如图纸没有显示定位块的请班组找技术人员现场确定。
四、每个封闭段夹套管设置一个进气管一个排气管(此管口作为试压接口)，管道统一设置公称直径为3/4英寸。
在每个进气口处设防冲击板(见图)，防冲击板大小为50mm*50mm*5mm，材质同管道，尽量在封闭空间两侧开孔，高点为进气点，低点为排气点，具体开孔位置在图纸上注明并重新下发。
五、套管材料图纸要求进行核对选用，特别套管弯头为R=1.0DN的弯头，不可用错。
在预制时仔细考虑好每段管线如何预制，部分套管要在预制时提前套好，以防止加大工作量。
直管段较长留好剖分段，需要剖分的套管提前准备好，放好的套管不得影响内管焊缝的检测及试压的观测。
套管焊接等内管试压结束后才能焊接。
法兰、三通、弯头等焊接见下方示意图。
夹套管预制安装工艺标
夹套管预制安装工艺标引言夹套管预制安装是一种常见的工程施工工艺，用于保护管道的外部。
本文将介绍夹套管预制安装的工艺标准和步骤。
工艺标准管道预制1.管道应按照设计要求进行预制，采用合适的材料和规格，确保管道的强度和质量。
2.管道的预制过程应严格按照相关标准进行，避免出现瑕疵和缺陷。
夹套管制作1.夹套管应按照设计要求进行制作，采用耐腐蚀、耐高温的材料，确保夹套管的性能和使用寿命。
2.夹套管的制作过程应符合相关的工艺要求，包括材料准备、成型、焊接等步骤。
夹套管预制安装1.安装前应进行必要的检查，确保管道和夹套管的质量和尺寸符合要求。
2.进行设备和工具的准备，包括起重机械、焊接机等。
3.将夹套管放置在管道上，按照设计要求进行对接和固定。
4.进行夹套管的焊接工作，确保焊缝的质量和密封性。
5.完成焊接后，对焊缝进行非破坏性检测，确保焊接质量符合要求。
6.进行夹套管的防腐处理，包括涂覆防腐层、包裹防腐材料等。
7.完成防腐处理后，进行外观检查，确保夹套管的表面光洁和无损伤。
8.进行夹套管的试压工作，确保夹套管的密封性和耐压性能。
9.完成试压后，进行清理和验收，确保夹套管预制安装工作的完整性和合格性。
注意事项1.在进行夹套管预制安装工作之前，需要做好施工计划和安全措施，确保工作的顺利进行。
2.在夹套管预制安装过程中，需要严格按照相关工艺要求进行操作，避免出现失误和质量问题。
3.在焊接过程中，应加强安全防护，避免火灾和烟尘的危害。
4.完成夹套管预制安装后，应进行相关的验收和记录，确保整个工作的可追溯性。
结论夹套管预制安装是一项重要的工程施工工艺，对管道的保护和稳定运行起着重要作用。
通过严格按照工艺标准和步骤进行操作，能够保证安装质量和安全性，提高工程的可靠性和持久性。
同时，需要注意施工过程中的安全和质量控制，以确保整个工作的顺利进行和圆满完成。
夹套管预制、安装工艺标准
夹套管预制、安装工艺标准QDICC/QB122-20021、适用范围本工艺标准适用于工业与民用建筑安装工程中的夹套管预制安装工程。
目前夹套管的设计一般分为全包式内管焊缝隐蔽型或半包式内管焊缝外露型，本标准主要用于全包式内管焊缝隐蔽型的夹套管施工，对于半包式夹套管的施工可参照本标准工艺进行。
全包式和半包式结构如下图所示：2、施工准备2.1 材料准备所有的管材和配件均应严格按照设计文件要求的规格、材质、等级进行选用，并按照相应的标准验收合格，各种材料必须有材质合格证件。
不同的材质应有不同的色标以便于现场施工人员区分。
2.2施工机具2.2.1切割、加工管材、管件等所需要的坡口机、切割机、砂轮机、氧-乙炔割炬、焊钳及水平尺、角尺、盒尺、线锤、等管工常用用具。
切割管件所用的铣床、车床等机加工设备。
2.3 作业条件2.3.1管线预制区域已搭设组对焊接用的钢平台且施工环境清洁卫生。
2.3.2安装现场作业区的土建工程已结束，地面竖向工程已施工完毕。
2.3.3与管道相连的设备已安装找正结束，设备基础灌浆已达到强度要求。
2.3.4已对施工人员进行技术交底，强调技术措施的重点部位，重点控制的施工程序以及成品保护的要求。
2.3.5焊缝的无损检验标准执行设计给出的规范或选用的相关标准。
2.4施工前的技术准备工作2.4.1施工技术人员应仔细审核图纸要求的材料，并制定详细的内管安装程序和外管的切割安装程序，使外管的焊缝减少到最少程度。
3、操作工艺3.1 施工程序内管下料→内管上定位块、隔液环的焊接→外管下料→外管在内管上套接安装→内管预制段组对→内管焊接→内管无损检验→内管预制段安装、组对→内管焊口焊接→内管固定焊口无损检验→内管冲洗和水压试验→外管组对→外管焊接→外管无损检验→外管联络管安装→外管联络管无损检验→外管吹洗和水压试验→外管吹扫→验收交工3.2 审核图纸：首先按照设计图纸的要求，仔细核对设计材料和各部位几何尺寸，充分考虑内管安装预制管段预留的位置和外管在内管上的管段情况，并且所有外管上的开孔均应在外管安装前完成。
夹套管施工方法及要求
夹套管施工方法及要求1、一般供货条件·内管与普通配管一样，但个别配件是特制的，如法兰等。
·外管供货状态一般原则是：直管供管道素材，弯头、三通、大小头供“两片瓦”。
2、施工方法·预制时应考虑夹套管安装的可能性，在弯头或三通组对前，应将外套管直段预先套上，在套上外套管之前，直管段应按设计规定设置支撑块（例如DN100管，直段长≥8m时应加一组支撑）。
·探伤问题：无论采用哪种预制方法，内管的探伤必须保证有办法进行，如果套上夹套后焊口就无法探伤，则必须在套装前完成探伤。
一般情况下，在外套的弯头、三通、大小头安装之前，内管的焊缝可以进行X射线探伤，方法是让套管滑向另一端，一般情况下可使焊缝露出夹套外有100mm以上（视管径而不同），这个空间足够贴片子用。
·试压内管试压应在夹套封闭安装前进行，无论怎样，内管的焊口在试压时应该有办法检查，因此，大多数情况下，内管的试压是分段的（非系统的）。
外夹套的试压可以在系统形成后进行。
·弯头、三通、大小头的安装径典的安装方法是在内管成型后，把两片扣起来组对好，进行焊接。
但是可以根据具体情况确定是否也可以先组对成型后，象直管段一样地预套在内管上。
一个典型的例子是45度弯头，当把它套在内管上后，拨向一端，另一端就会有足够的空间供探伤用。
·预制活口问题比起一般配管，夹套管更应仔细考虑好活口处的调整余量。
必要时，外管可有意短100mm左右，最后封闭时做两片瓦扣上。
·检查确认工作该工作要及时，夹套管封闭前应由相关部门（例如监理方）确认在隐蔽记录上签字，避免句纠葛。
有关焊接材料：注：316焊条也可选进口牌号ER316，但公司无此焊评。
全夹套管管线施工工法详解
全夹套管管线施工工法夹套管在化工装置管道系统中是很重要的管线，所输送的介质对加热温度要求较为严格，其安装质量将直接影响整个装置的运行。
随着精细化工及先进生产工艺的进一步发展，夹套管在化工装置管线中所占比重越来越大。
我通过********工程的施工总结出符合我公司条件的全夹套管管线施工工法。
一：特点1．本工法是以夹套管的现场制作、预制、安装为基础，合理安排工艺环节，对关键工序采用程序化做法，从而提高了制作安装进度和施工速度，提高了施工工艺水平，施工质量易于控制。
2．对管工及焊工的素质要求较高。
二：适用范围本工法适用于各种规格全夹套管的现场制作安装。
三：工艺原理全夹套管以先主管后支管，先内管后外管的基本顺序施工，内管全部采用手工氩弧焊打底盖面焊接，外管采用手工氩弧焊打底再用手工电弧焊填充盖面焊接。
根据规范GB50235-97及设计规范要求，内管对接焊缝采用100％X射线探伤，角焊缝采用PT探伤。
在夹套管的制作安装过程中其质量控制遵守ISO9000质量体系及压力管道安装质量体系规定，在施工图上对焊点进行标注，建立DIN日报制，并用焊接DIN日报表对施工质量总体进度进行跟踪检查。
四：施工工艺流程及操作要点1.夹套管配件的检验核对1.1根据设计要求及规范GB50235-97，对到货的管材管件进行检验：其材质，外形尺寸，制造偏差均应符合要求，且要有三证；夹套管内外管管材均为无缝管，不同管材管件均应有相应色标，标注方法及措施详见附录1。
1.2内管的弯头，大小头均采用成品对焊管件，其制造标准GB12459-90,弯头弯曲半径为：R=1.5D。
1.3外管弯头采用非标对剖弯头,R=1.0D。
1.4内管有支管处采用在主管上开孔焊接的方式连接。
1.5在制作安装前，根据施工图对夹套管的管材管件阀门及导向块隔板等进行检查核对，应与施工图一致。
2.管道校直及内外表面处理2.1到场的管道若有弯曲现象，应在专用校直工作平台上进行校直处理，不能用榔头等铁器工具敲击，不锈钢管严禁用火烤。

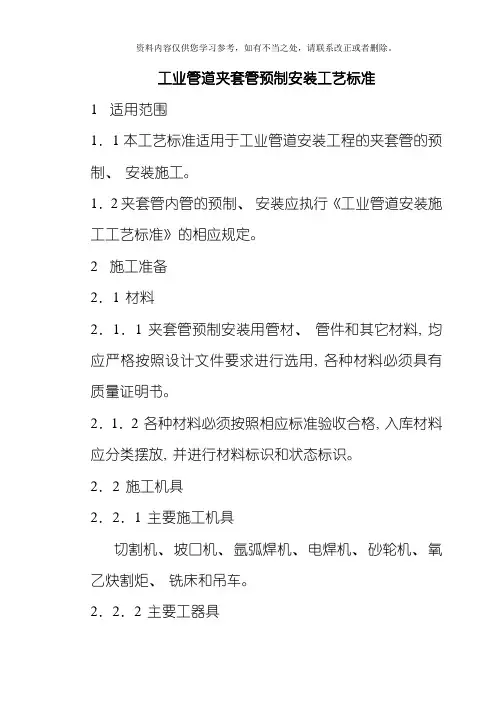

夹套管预制安装施工工艺标准样本
工业管道夹套管预制安装工艺标准1 适用范围1．1本工艺标准适用于工业管道安装工程的夹套管的预制、安装施工。
1．2夹套管内管的预制、安装应执行《工业管道安装施工工艺标准》的相应规定。
2 施工准备2．1 材料2．1．1 夹套管预制安装用管材、管件和其它材料, 均应严格按照设计文件要求进行选用, 各种材料必须具有质量证明书。
2．1．2 各种材料必须按照相应标准验收合格, 入库材料应分类摆放, 并进行材料标识和状态标识。
2．2 施工机具2．2．1 主要施工机具切割机、坡口机、氩弧焊机、电焊机、砂轮机、氧乙炔割炬、铣床和吊车。
2．2．2 主要工器具水平尺、角尺、卷尺、线锤等。
2．3 施工技术准备2．3．1 夹套管预制安装施工前, 应对施工图纸进行审查, 并编制施工技术方案或施工技术措施。
2．3．2 夹套管预制安装施工前, 应对施工人员进行施工技术交底, 使施工人员熟悉掌握工程施工方法、施工程序、工艺技术措施和质量控制要求。
2．4 作业条件2．4．1 管道预制安装前, 作业区的土建工程应基本施工完毕, 满足安装施工要求。
2．4．2 管道预制安装前, 与管道连接的设备应安装找正完毕, 二次灌浆达到要求。
3．夹套管预制安装3．1夹套管预制安装的基本原则3．1．1 夹套管的施工应符合设计文件规定要求。
3．1．2 夹套管道应先于其它普通工艺管道安排施工。
3．2 施工工艺程序3．2．1 内管焊缝外露型夹套管的预制安装工艺流程见图3.2.1。
图3.2.1 内管焊缝外露型夹套管预制安装施工工艺流程图3．2．2 内管焊缝隐蔽型夹套管的预制安装工艺流程见图3.2.2。
图3.2.2 内管焊缝隐蔽型夹套管预制安装施工工艺流程图3．3 夹套管预制3．3．1下料3．3．1．1夹套管预制下料前, 应对图纸进行认真审查, 合理地确定内外管分段切割计划和安排组对程序。
夹套管预制分段以方便运输和安装尺寸的确定为原则, 预留调整段长度以50100mm为宜。
全夹套管管线施工工法
全夹套管管线施工工法摘要：全夹套管管线施工工法是一种先进的管道施工技术，旨在提高管道施工的效率、质量和安全性。
本文将介绍全夹套管管线施工工法的原理、步骤以及其在实际工程中的应用，包括材料准备、管道布设、夹套安装和封堵等内容。
通过研究和应用这种工法，可以有效解决传统管道施工中的一些问题，并降低工程风险，提高施工效率。
导言：管道工程是现代化社会基础设施建设的重要组成部分，广泛应用于供水、排水、输油、输气等领域。
然而，传统的管道施工工艺存在一些问题，如施工周期长、工程质量难以保证、施工安全风险较高等。
因此，研究和应用新的管道施工工法具有重要的现实意义。
一、全夹套管管线施工工法的原理全夹套管管线施工工法是一种将夹套管与管道系统结合使用的施工工艺。
夹套管是一种管状结构，可以在管道周围形成一个保护层，提供多重防护功能，包括防腐、防腐蚀、绝热、保温等。
全夹套管管线施工工法通过在管道系统外部安装夹套管，实现对管道的全面保护，从而提高管道的使用寿命和运行安全性。
二、全夹套管管线施工工法的步骤1. 材料准备首先，需要准备好夹套管和管道系统的相关材料。
夹套管一般由防腐、防腐蚀、绝热、保温等多层材料组成，具有高强度、良好的耐腐蚀性和绝热性能。
管道系统的材料应根据实际工程需求进行选择。
2. 管道布设在材料准备完成后，需要进行管道的布设工作。
根据施工方案和设计要求，合理安排管道的走向和布置方式，并且保证管道系统的密封性和结构稳定性。
3. 夹套安装夹套管的安装是全夹套管管线施工工法的核心环节。
根据管道系统的尺寸和形状，将夹套管套在管道外部，确保夹套管与管道之间的间隙均匀、紧密，形成完整的保护层。
4. 封堵夹套管安装完成后，需要对管道系统进行封堵处理。
根据实际需要，选择合适的封堵材料，并对管道系统进行密封，防止介质泄漏和外界损害。
三、全夹套管管线施工工法的应用全夹套管管线施工工法可以应用于各类管道系统的施工，包括供水管道、排水管道、输油管道、输气管道等。
夹套管施工方案范文
夹套管施工方案范文一、施工前准备1.组织技术人员进行现场勘测，确定夹套管的布置方案和施工工艺；2.准备施工所需的材料和设备，包括夹套管、支撑架、焊接设备等；3.制定施工计划和安全预案，确保施工过程中的安全。
二、材料和设备准备1.夹套管：根据设计要求选择合适的夹套管材料，常见的有无缝钢管、玻璃钢夹套管等；2.支撑架：根据夹套管的布置方案确定支撑架的类型和尺寸，常见的有钢制支撑架、树脂夹套管支撑架等；3.焊接设备：根据夹套管的材料选择合适的焊接设备，常见的有电焊机、气焊机等。
三、施工工艺1.布置夹套管：根据设计要求确定夹套管的布置位置，在墙体或地面上进行标线，并根据标线进行钻孔；2.安装支撑架：将支撑架按照布置方案进行安装，确保支撑架的稳固性；3.安装夹套管：将夹套管放入支撑架中，对夹套管和支撑架进行调整，使其保持平直；4.焊接夹套管：使用焊接设备对夹套管进行焊接，保证焊缝的牢固性和密封性；5.检查和测试：对夹套管进行检查和测试，确保夹套管的完整性和质量。
四、施工安全措施1.施工人员必须佩戴防护用具，如安全帽、手套、护目镜等；2.施工现场必须设置警示标志，确保施工人员的安全；3.施工人员必须接受培训，了解夹套管施工过程中的安全风险，并采取相应的防范措施；4.施工现场必须保持整洁，避免杂物堆积和摆放在通道上；5.施工现场必须配备灭火器材，以防止火灾发生。
五、施工质量控制1.施工前必须进行材料和设备的检验，确保其符合相关标准和要求；2.施工过程中必须严格按照设计要求进行施工操作，确保夹套管的布置位置、安装方式和焊接质量等符合要求；3.对施工过程进行定期检查，发现问题及时进行整改；4.施工完成后进行验收，确保夹套管的质量符合要求。
以上是夹套管施工方案的基本内容，施工方案应根据实际情况进行调整和完善。
在施工过程中，要注重安全和质量控制，确保施工工程的顺利进行和质量达到设计要求。
同时，要加强与业主和施工单位之间的沟通和协作，共同推进夹套管施工工作的顺利进行。
夹套管道安装施工工法
夹套管道安装施工工法夹套管道安装施工工法一、前言夹套管道是一种常见的管道安装方式，具有简单、安全、可靠的特点，被广泛应用于各个领域的工程中。
本文将对夹套管道安装施工工法进行详细介绍，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。
二、工法特点夹套管道安装施工工法具有以下特点：安装速度快、施工难度低、工艺要求简单、成本较低、维护保养方便等。
三、适应范围夹套管道安装施工工法适用于各种类型的工程，包括建筑、化工、能源、水利等领域，可用于输送液体、气体和固体。
四、工艺原理夹套管道安装施工工法的工艺原理是通过在原有管道外套上一个新的夹套管道，实现对管道的保护和增强。
夹套管道安装的技术措施包括选择合适的夹套材料、进行管道的清洗和防腐处理、对接夹套管道与原管道的焊接等。
五、施工工艺夹套管道安装施工工法的施工工艺包括以下几个阶段：1. 管道清洗和准备：对原有管道进行清洗和准备工作，包括清除内部杂质和防腐处理等。
2. 安装夹套管道：将夹套管道套在原管道上，并进行对接和固定。
3. 连接管件：根据工程要求，安装连接管件，如弯头、三通、法兰等。
4. 检测和试验：对夹套管道进行压力测试和泄漏检测，确保施工质量符合要求。
5. 防护处理和维护：对夹套管道进行防腐处理和维护工作，延长使用寿命。
六、劳动组织夹套管道安装施工工法的劳动组织要求有组织良好的施工队伍，包括工程师、技术员、焊工、操作工等，并做好施工任务的分工和协调，确保施工进度和质量。
七、机具设备夹套管道安装施工工法所需的机具设备包括管道切割机、焊接设备、压力测试设备、防腐喷涂设备等，根据具体工程需求选择合适的设备，并确保设备的性能和使用方法符合相关要求。
八、质量控制夹套管道安装施工工法的质量控制主要包括对材料和工艺的控制，包括材料的选择和检验、焊接工艺的控制、防腐处理的质量控制等，通过严格的质量控制措施，保证施工质量符合设计要求。
夹套管施工方案
聚甲醛夹套管安装随着我国产业结构的改变，已由高能耗、低效益的行业向低成本、高附加值的行业转变，石油化工行业也不例外，目前我国的许多化肥生产企业向精细化工、制药、化纤及纺织等方面拓展。
而这些行业中有大量的夹套管，随着精细化工及先进生产工艺的进一步发展，夹套管在化工装置管线中所占比重越来越大。
夹套管在化工装置管道系统中是很重要的管线 所输送的介质对加热温度要求较为严格。
其质量将直接影响整个装置的运行。
国内到目前为止只颁布了纺织行业的《夹套管施工及验收规范》 ，很多施工企业还未接触过夹套管，我公司连续施工了两套含有大量夹套管的工程：无锡 工程、云天化 聚甲醛工程。
下面以云天化 聚甲醛工程为实例进行说明：第一部分：安装工艺一：特点：我公司承建的云天化 聚甲醛工程由甲醛浓缩单元、三聚合成单元、聚合单元、中间罐区、管廊等组成。
整个聚甲醛装置结构紧凑，设备多；管道回路较多，仪表的监控点也多。
管道布置相当密集、拥挤。
聚甲醛装置夹套管按工艺流程回路划分成 个回路系统。
其中放空、放净系统较为复杂，庞大，施工难度大。
套管内介质： 蒸汽 ℃热水。
操作温度：内管 ℃ ℃，套管： ℃ ℃。
操作压力：内管 套管： 聚甲醛装置夹套管分成热水夹套和蒸汽夹套两种。
内管： ，套管：主要工作量如下：管道总长：内管 米。
套管 米。
焊接量： 内管 个 。
套管 个 。
本工法是根据夹套管现场的制作、预制、安装的实际情况 合理安排工艺环节 对关键工序进行程序化施工，从而提高了制作、安装精度和施工速度，施工质量也易于控制。
同时对管工及焊工的素质要求较高。
二：工艺程序全夹套管以先主管后分支管为基本顺序施工。
制作安装程序见附图一（施工流程图）：三：操作要点：：夹套管配件的检验、核对：内管管材、管件的材质为： ，外管为： 。
夹套管内、外管管材均为无缝管。
不同管材、管件均有相应的色标，详见附件一（管材、管件的标注方法及措施）。
：内管的弯头、大小头均采用成品对焊管件，其制造标准为 弯头的弯曲半径为： 。
