楼宇对讲系统概述
楼宇对讲系统
楼宇对讲系统1.楼宇对讲系统概述本设计方案提供两种品牌，及两种方式的对讲方案。
一种是采用目前较为传统的方式，通过总线方式并利用双绞线的优势达到联网方便、安装简单、便于维护的特点。
选用品牌是ABB振威，此公司的产品在天津有较多的项目应用，具体应用见下面4.5案例集。
一种是采用高频宽带技术的系统。
他是目前较为新型的技术。
已经在许多地方得到成功应用。
其中如佛山派尔总计2000多户，安徽大地1000多户等。
一个完善的智能化社区，具有便捷、安全、舒适、高档的生活环境，确保每一个住户的生命财产的安全，是本系统最大的意义，创造一个住宅的理想空间是本系统的目的所在。
小区楼宇对讲联网系统、是根据我国实行封闭式管理住宅小区的特点专门设计的产品。
它针对分布式住宅小区的管理特点进行功能规划，如多通道内部通讯、双向互通对讲、住户报警、信息发布等等，把单纯访客开门提升到多功能综合管理层面上，对提高小区安全管理、方便住户起到积极的作用。
楼宇对讲及安全防范系统是当今住宅必不可少的系统之一，其基本功能有呼叫、对讲、遥控开锁、监视、报警等功能。
它把来访者、住户和保安人员三方面的通讯包含在同一网络中，为了方便客人和住户出入，方便物业管理，防止闲杂人员擅入住宅楼宇。
为住户提供一个安全、舒适的家居生活环境。
另外、为了便于小区的物业管理，我们还设计了一套小区信息发布系统，便于物业与小区住户之间的信息交流。
2.系统设计指导思想2.1 通过小区楼宇对讲联网系统，实现二次访客管理即：来访者进入小区时，通过管理机与住户联系，经住户确认后进入小区，来访者进入小区后，需在住户单元门口机上选通住户，由住户按动开锁键让来访者进入。
2.2 通过对讲联网系统，使住户与门卫、住户与住户、住户与小区管理部门建立一条内部通讯的通道2.3考虑到在整个小区的建设过程中，可能是边建设边入住，房型结构也会有适当的调整，因此，访客系统网络应具备单体能独立运行、系统能通过模块叠加方式进行扩展、跃层房型可并接分机，使系统具有非常强的适应能力。
楼宇对讲系统培训资料
楼宇对讲系统培训资料一、引言随着科技的不断发展，楼宇对讲系统在现代建筑中扮演着越来越重要的角色。
它不仅提供了便捷的门禁控制和通讯功能，还增强了建筑物的安全性和管理效率。
为了让大家更好地了解和掌握楼宇对讲系统，本文将对其进行详细的介绍和培训。
二、楼宇对讲系统的概述（一）定义和作用楼宇对讲系统是一种用于建筑物内住户与访客之间进行通讯和控制访问的电子设备系统。
其主要作用包括实现住户与访客的双向通话、远程开锁、监控门口情况等，从而保障住户的安全和方便日常生活。
（二）组成部分1、室内机安装在住户室内，用于与访客通话、查看门口图像、控制门锁等操作。
2、门口机安装在建筑物门口，供访客使用，可呼叫住户、进行视频通话等。
3、管理中心机位于物业管理处，用于对整个系统进行管理和监控，接收报警信息等。
4、传输网络用于连接各个设备，常见的有有线网络（如网线、电话线）和无线网络（如 WiFi）。
三、楼宇对讲系统的工作原理当访客在门口机上按下住户的房号时，门口机通过传输网络向室内机发送呼叫信号。
室内机接收到呼叫后，住户可以与访客进行双向通话，并通过按键决定是否开锁。
同时，门口机的摄像头会拍摄访客的图像，并传输到室内机的显示屏上，让住户能够看到访客的情况。
管理中心机可以实时监控各个门口机的状态，接收报警信息，并对系统进行设置和管理。
四、楼宇对讲系统的安装与调试（一）安装前的准备工作1、确定系统的类型和功能需求，根据建筑物的规模和结构选择合适的设备。
2、规划设备的安装位置，考虑到信号传输、布线方便和美观等因素。
3、准备好所需的工具和材料，如螺丝刀、网线、线槽等。
（二）设备的安装1、室内机的安装通常安装在客厅或卧室等方便住户操作的位置，使用螺丝固定在墙上，并连接好电源和信号线。
2、门口机的安装安装在建筑物门口显眼的位置，确保摄像头能够清晰拍摄到访客的面部，同时要注意防水和防尘。
3、管理中心机的安装安装在物业管理处的工作台上，连接好电源和网络。
楼宇对讲系统概述共48页文档
例：RVVP6*0.75
R：软 V：聚氯乙烯 P：屏蔽 6：匝数 0.75：截面积 弱点系统线材常用线径0.15 0.2 0.3 0.5 0.75 1.0 1.2……… 例：SYV75-3
S：视频 Y：聚烯烃护套 V ：聚氯乙烯 75：视频特性阻抗 3：视频 芯线径
常用视频线线径：-3 -5 -7
安居宝楼宇对讲产品按照不同的接线方 式及通信原理可分为以下不同系统：
2
楼宇对讲系统概述
楼宇对讲系统分类（安居宝）
模拟方式： 直按系统 数码系统 互通系统
半模拟半数字方式： TCP/IP（2019系统） 2200系统（网线入户）
数字方式： 2019 数字社区 2100 数字社区 2300 智能家居 3
系统特点：
● 单键直按式操作，方便简单 ● 面板可根据户数灵活变化，变可拼板 ● 可视分机可与非可视分机混装，方便灵活 ● /1款最多可带22户分机，房号可自行灵活变动；金黄色，泛白。 ● /2款最多可带45户分机（5*9）；抛光，镜面；/1、/2均可拼板。
6
直按系统
型号解析
直按非可视设备型号：
主机：DF10B-938/1/2 (AE/AM) /1: 铝款 /2:钛金款
直按主机前缀
/2
/1
分机：ST-101，
ST-101C
直按分机
C:外观型号
(ST:带手柄分机)
7
直按系统
型号解析
直按可视设备型号：
主机：DF10B-938V/C/1/2 (AE/AM) (V: 黑白可视,VC:彩色可视)
分机： 手柄式：ST-101V/CH/M，
ST-101V/CN/M，
免提式：
H款(04A款)
楼宇对讲系统概述
分机： 手柄式：ST-101V/CH/M，
ST-101V/CN/M，
免提式：
H款(04A款)
N款(带手柄)
H款
N款
HY-1 3XV/C/M
M:和弦音
HY:免提
X: / 5 / 6/…
/04D 款 /05B款
04D
05B
9
直按系统-(线缆)
型号解析
其他类： 1 、视频分配器：
用于将主机视频信号进行视频隔离，视频匹配，以让分机显示一个最优的 视频效果。
1
大门口机
2
大门口机控制器
3
电源
产品可选型号 DF2000ATVCB/5(AE) HY-2002B DE-2000A
35
外网TCP/IP（2002系统）
案例：标准配置
C.管理中心设备组成
序号
主要产品名称
1
彩色可视管理机
2
管理机控制器
3
电源
4
管理电脑
5
管理软件
产品可选型号 DF2000-2VCN HY-2002C DE-2000A
按编码方式： 直按式楼宇对讲系统 编码式楼宇对讲系统
按图像方式： 音频楼宇对讲系统 可视楼宇对讲系统
按扩展功能： 安保型楼宇对讲系统 家电控制型对讲系统 背景音乐型对讲系统 信息发布型对讲系统 多表抄送型对讲系统
按联网方式： 独立型楼宇对讲系统 联网型对讲系统 5
二、直按系统
系统功能：
操作简单方便、实用，直接按相应房号键呼叫住户分机，实现访客与住户对讲，可通过分 机按开锁键开锁。
3
楼宇对讲系统概述
楼宇对讲系统分类（安居宝）
模拟方式： 直按系统 数码系统 互通系统
楼宇对讲系统介绍
1．什么是楼宇对讲系统楼宇对讲系统是采用单片机技术、双工对讲技术、CCD摄像及视频显像技术而设计的一种访客识别电控信息管理的智能系统。
楼门平时总处于闭锁状态，避免非本楼人员未经允许进入楼内。
本楼内的住户可以用钥匙或密码开门自由出入。
当有客人来访时，需在楼门外的对讲主机键盘上按出被访住户的房间号，呼叫被访住户的对讲分机，接通后与被访住户的主人进行双向通话或可视通话。
通过对话或图像确认来访者的身份后，住户主人允许来访者进入，就用对讲分机上的开锁键打开大楼门口上的电控锁，来访客人便可以进入楼内。
来访客人进入后，楼门自动闭锁。
住宅小区的物业管理部门通过小区对讲管理主机，可以对小区内各住宅楼宇对讲系统的工作情况进行监视。
如有住宅楼入口门被非法打开或对讲系统出现故障，小区对讲管理主机会发出报警信号和显示出报警的内容及地点。
2.楼宇对讲系统的基本结构：系统主要由主机、分机、UPS电源、隔离器、电控锁、闭门器和管理中心等组成3.楼宇对讲系统工作原理：来访者可通过楼下单元门前的主机呼叫住户并与其对话，住户在户内控制单元门的启闭，小区的主机这可以随时接收住户报警信号传给值班主机通知小区保卫人员，系统不仅增强了高层住宅安全保卫工作，而且大大方便了住户，减少许多不必要的上下楼麻烦4．楼宇对讲的类型a) 单户型具备可视对讲或非可视对讲、刷卡或密码开锁、主动监控，等功能，室内机分嵌入式和扁平壁挂式两种。
b) 单元型单元型可视系统或非可视对讲系统主机分直按式和拨号式两种。
直按式容量较小，适用于多层住宅楼，特点是一按就应，操作简便。
拨号式容量较大，可接9999户，适用于高层住宅楼，特点是界面豪华，操作方式同拨电话一样。
这两种系统均采用总线式布线，内置解码，室内机一般与单户型的室内机兼容，均可实现可视对讲或非可视对讲、开锁等功能，并可挂接管理中心。
c) 小区联网型采用区域集中化管理，功能复杂，各厂家的产品均有自己的特色。
一般除具备可视对讲或非可视对讲、开锁等基本功能外，还能接收和传送住户的各种技防探测器报警信息和进行紧急求助，能主动呼叫辖区任一住户或群呼所有住户实行广播功能，有的还与三表（水、煤、电）抄送、IC卡门禁系统和其他系统构成小区物业管理系统。
楼宇对讲系统

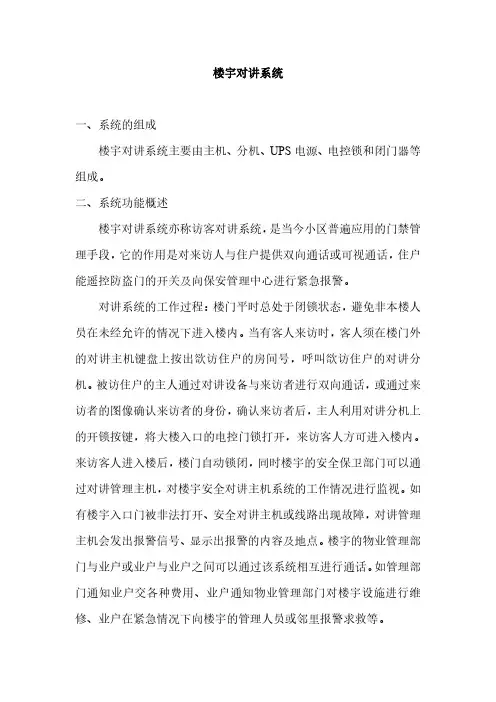

楼宇对讲系统一、系统的组成楼宇对讲系统主要由主机、分机、UPS电源、电控锁和闭门器等组成。
二、系统功能概述楼宇对讲系统亦称访客对讲系统，是当今小区普遍应用的门禁管理手段，它的作用是对来访人与住户提供双向通话或可视通话，住户能遥控防盗门的开关及向保安管理中心进行紧急报警。
对讲系统的工作过程：楼门平时总处于闭锁状态，避免非本楼人员在未经允许的情况下进入楼内。
当有客人来访时，客人须在楼门外的对讲主机键盘上按出欲访住户的房间号，呼叫欲访住户的对讲分机。
被访住户的主人通过对讲设备与来访者进行双向通话，或通过来访者的图像确认来访者的身份，确认来访者后，主人利用对讲分机上的开锁按键，将大楼入口的电控门锁打开，来访客人方可进入楼内。
来访客人进入楼后，楼门自动锁闭，同时楼宇的安全保卫部门可以通过对讲管理主机，对楼宇安全对讲主机系统的工作情况进行监视。
如有楼宇入口门被非法打开、安全对讲主机或线路出现故障，对讲管理主机会发出报警信号、显示出报警的内容及地点。
楼宇的物业管理部门与业户或业户与业户之间可以通过该系统相互进行通话。
如管理部门通知业户交各种费用、业户通知物业管理部门对楼宇设施进行维修、业户在紧急情况下向楼宇的管理人员或邻里报警求救等。
三、系统技术要求1.主机：它是楼宇对讲系统的控制核心，每一户分机的传输信号以及电锁控制信号等都通过主机的控制。
2.分机：它是一种对讲机或可视对讲话机，并具有电锁控制功能和监视功能，一般安装在业户的门口处，主要方便业户与来访者对讲交流。
3.UPS电源：它的功能主要是保持楼宇对讲系统不掉电。
正常情况下，处于充电的状态。
当停电的时候，UPS电源就处于给系统供电的状态。
4.电控锁：它的内部结构主要有电磁机构组成，用户只要按下分机上的电锁键就能使电磁线圈通电，从而使电磁机构带动连杆动作，就能控制大门的打开。
5.闭门器：它是一种特殊的自动闭门连杆机构，它具有调节功能，可以调节加速度和作用力度，使用方便灵活。
楼宇对讲系统研究报告
楼宇对讲系统研究报告楼宇对讲系统是一种传声设备，能够实现远距离的对讲和对讲技术实现人与人之间的有效信息传输。
由于它的便捷性和高效性，楼宇对讲系统在安全、智能管理等领域中被越来越多的应用。
本文的目的就是通过深入研究，来了解楼宇对讲系统在实际应用中的特点、优势和存在的问题，为楼宇对讲系统的更好的可持续发展提供参考和建议。
一、楼宇对讲系统概述楼宇对讲系统是一种能够实现远距离对讲和信息传输的电子设备，它包括楼宇门禁系统和室内监控系统，可以实现楼宇安全、智能管理等功能。
楼宇门禁系统是一种可以控制大门自动开闭的管理系统，它主要包括门禁分离器、IC卡门禁、二次授权、人脸识别系统等，可以有效保护大门的安全性和智能管理性。
室内监控系统是一种用于监控室内环境情况的设备，它可以实时监控楼宇内外环境的温度、湿度、空气质量等信息，以及个人安全信息，并及时做出适当的调节，以便更好的保护楼宇的安全和智能管理。
二、楼宇对讲系统的优势1、高可靠性。
楼宇对讲系统具有高可靠性，采用的设备具有防水、防尘、耐高温性能强的优势，可以在恶劣的环境下正常运行，满足楼宇长时间、可靠的工作要求。
2、操作简单、易于集成。
楼宇对讲系统由一系列分散的模块组成，采用简单的操作方法，可以快速、容易地实现系统的安装和维护。
3、安全可信。
楼宇对讲系统具有较高的安全性，采用可靠的数字加密技术，以及多种信息安全技术，可以有效地保护楼宇安全信息和传输线路的安全性，达到安全可信的要求。
三、楼宇对讲系统存在的问题1、技术性问题。
在安装、使用和维护楼宇对讲系统的过程中，由于对该系统技术的不熟悉，存在一定的技术性问题，如安全性、稳定性等。
2、运行成本问题。
楼宇对讲系统的运行成本较高，设备采购费用较大，且由于设备维护等问题，而需要比较大的人力，具有一定的经济压力。
3、安装不合理性。
由于在安装楼宇对讲系统过程中存在着一定的技术水平要求，设备的安装不合理，可能会影响系统的正常运行。
ABB楼宇对讲系统介绍
权限，防止未经授权的访问和操作。
防雷击保护
03
系统设备均具备防雷击保护功能，能够有效避免雷击对系统造
成的损害，保障系统的稳定运行。
05
系统案例与实际应用
案例一：智能小区的应用
总结词：高效便捷
详细描述：在智能小区中，ABB楼宇对讲系统通过集成门禁控制、视频监控、报 警提示等功能，为住户提供安全、舒适的生活环境。住户可以通过楼宇对讲系统 与来访者进行语音交流，同时系统支持远程开锁功能，方便住户的进出。
Oracle等，确保数据存储的安全 性和可靠性。
数据库功能
数据库管理系统负责对系统中的 数据进行存储、查询、更新和管 理，支持数据备份和恢复功能。
数据库优化
根据楼宇对讲系统的实际需求， 对数据库管理系统进行优化，提
高数据访问速度和系统性能。
软件开发工具
1 2
开发语言
ABB楼宇对讲系统软件开发采用C、Java等编程 语言，确保软件开发的效率和可维护性。
ABB楼宇对讲系统介绍
• 系统概述 • 系统硬件介绍 • 系统软件介绍 • 系统优势与特点 • 系统案例与实际应用
01
系统概述
定义与特点
定义
安全性高
楼宇对讲系统是一种用于楼宇安全管理的 通讯系统，住户和访客可以通过该系统进 行语音通讯，实现楼宇的进出控制。
可以有效防止未经授权的人员进入楼宇。
通讯便捷
02
主机的功能包括：管理 用户权限、处理呼叫、 控制门禁等。
03
主机的外观设计应简洁 大方，安装方便，适应 不同的楼宇结构和环境。
04
主机的材质和工艺应具 备防潮、防尘、防腐等 特性，以保证长期稳定 运行。
室内机
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
楼宇对讲系统概述
楼宇对讲系统分类（安居宝）
模拟方式： 直按系统 数码系统 互通系统
半模拟半数字方式： TCP/IP（2002系统） 2200系统（网线入户）
数字方式： 2006 数字社区 2100 数字社区 2300 智能家居
4
楼宇对讲系统概述
楼宇对讲系统分类
按接线方式： 总线型楼宇对讲系统 网络型楼宇对讲系统
7
直按系统
型号解析
直按非可视设备型号：
主机：DF10B-938/1/2 (AE/AM) /1: 铝款 /2:钛金款
直按主机前缀
/2
分机：ST-101，
ST-101C
直按分机
C:外观型号
(ST:带手柄分机)
/1
8
直按系统
型号解析
直按可视设备型号：
主机：DF10B-938V/C/1/2 (AE/AM) (V: 黑白可视,VC:彩色可视)
楼内主干线 入户线 电锁 闭门器
RVV16*0.5 RVV5*0.3
4+n(n 为户数)
呼叫+开锁+地线+送话+受话
1
每单元一个
1
每单元一个
11
直按系统
典型案例
直按可视系列的组成（12户）
产品名称 单元门口主机 室内分机 主机电源 分机电源 视频分配器 楼内主干线
单元入户线
电锁、闭门器
产品型号 DF10B-938VC/1 ST-101VCN DE-2000A DE-2000A AJBKJ-VS2N RVV16*0.5 RVV2*0.75 SYV75-5 RVV5*0.5 RVV2*0.5 SYV75-3
按编码方式： 直按式楼宇对讲系统 编码式楼宇对讲系统
按图像方式： 音频楼宇对讲系统 可视楼宇对讲系统
按扩展功能： 安保型楼宇对讲系统 家电控制型对讲系统 背景音乐型对讲系统 信息发布型对讲系统 多表抄送型对讲系统
按联网方式： 独立型楼宇对讲系统 联网型对讲系统 5
二、直按系统
系统功能：
操作简单方便、实用，直接按相应房号键呼叫住户分机，实现访客与住户对讲，可通过分 机按开锁键开锁。
系统特点：
开发专用集成电路，负载力强，可接驳 63层以下大厦、四位房号显示、硬编码方式、四 总线结构，施工方便快捷，停电时系统可由防停电电源自动续电维持系统正常工作，系统可与 ST-201系列非可视分机混装，方便灵活
● 具有公共密码开锁功能 ● 可刷卡开门 ● 免打扰设置 ● 监视功能
14
数码系统-（型号）
系统组成：
主要由管理机、大门口机、单元门口主机、室内可视/非可视分机、电源、电控锁、闭门 器及信号类产品等组成。
型号：AJBKJ-VS2/4/6N （N为带信号放大的级联输出）
2、 线材
例：RVVP6*0.75
R：软 V：聚氯乙烯 P：屏蔽 6：匝数 0.75：截面积 弱点系统线材常用线径0.15 0.2 0.3 0.5 0.75 1.0 1.2……… 例：SYV75-3
S：视频 Y：聚烯烃护套 V ：聚氯乙烯 75：视频特性阻抗 3：视频 芯线径
分机： 手柄式：ST-101V/CH/M，
ST-101V/CN/M，
免提式：
H款(04A款)
N款(带手柄)
H款
N款
HY-1 3XV/C/M
M:和弦音
HY:免提
X: / 5 / 6/…
/04D 款 /05B款
04D
05B
9
直按系统-(线缆)
型号解析
其他类： 1 、视频分配器：
用于将主机视频信号进行视频隔离，视频匹配，以让分机显示一个最优的 视频效果。
2
一、楼宇对讲系统概述
楼宇对讲系统
主要应用于住宅，可以是大面积的住宅 小区，也可以是单栋的楼宇住宅。楼宇对讲 系统是利用语音技术、视频技术、控制技术 和计算机技术实现楼宇内外业主和访客间的 语音、视频对讲和通话的系统，通过扩展可 实现信息发布、家电控制、安防报警、录音 和录像等功能。
安居宝楼宇对讲产品按照不同的接线方 式及通信原理可分为以下不同系统：
常用视频线线径：-3 -5 -7
3 、锁，闭门器
电控锁，磁力锁，工作原理不同。
10
直按系统
典型案例
直按非可视系列的组成(以六层，每层两户共12户为例)
产品名称 单元门口主机 室内分机 系统电源
产品型号 DF10B-938/1
ST-101C DE-2000A
数量 1 12 1
备注 每单元一个 每户一个 每单元一个
楼宇可视对讲系统概述
碧日安防工程有限公司 刘华
目录
一 楼宇可视对讲系统概述
二 楼宇可视对讲—直按系统 三 数码系统 四 互通系统（DF2000系统） 五 外网TCP/IP（2002系统） 六 DF2200外网IP系统 （网线入户） 七 DF2006系统（数字社区） 八 DF2100系统（数字社区）
6
每层一台，将视频信号分配2户
闭门器
1
电控锁
1
垂直干线
RVVP6*0.75mm2 SYV75-5
四总线，两芯电源，视频线
水平入户线
RVV6*0.5mm2 SYV75-3
四总线，两芯电源，视频线
电锁线
RVV2*1.0mm2
主机电源线
RVV2*0.75 mm2
16
数码系统
可视系统示意图
17
四、互通系统
直按非可视系统示意图
6
直按系统
系统组成：
主要由门口主机DF10B-938/V/C/1/2、用户分机ST-101系列和系统电源DE-98B或DE-2000A、 视频产品（可视系列选用）及附件锁、闭门器组成
系统特点：
● 单键直按式操作，方便简单 ● 面板可根据户数灵活变化，变可拼板 ● 可视分机可与非可视分机混装，方便灵活 ● /1款最多可带22户分机，房号可自行灵活变动；金黄色，泛白。 ● /2款最多可带45户分机（5*9）；抛光，镜面；/1、/2均可拼板。
型号解析
/1
/3
/5
N
H
款
款
15
数码系统
案例：可视系列设备组成
名称
型号
数量
备注
单元门口主机
DF2000AVC/1
1
室内分机
ST-201VCHM
12
每户一台
主机防停电电源
DE-2000A
1
单独给单元门口主机供电
分机防停电电源
DE-2000A
1
可视分机显示屏电源，一台可接12台分机
视频分配器
AJBKJ-VS2N
数量 1 12 1 1 6
1
备注 每单元一个 每户一个 每单元一个 每10-12个分机共用一个 每层一个 4+n （n为户数） 显示器电源线 楼内视频线 呼叫+开锁+地+送+受 分机显示器电源线
入户视频线 每单元一个
12
直按系统
典型案例
直按可视系统示意图
13
三、数码系统
系统组成：机）、视频类产品（可视系统使用）、 电源、电控锁、闭门器等组成。
