人教版九年级物理第十八章《电能及电功率综合练习》

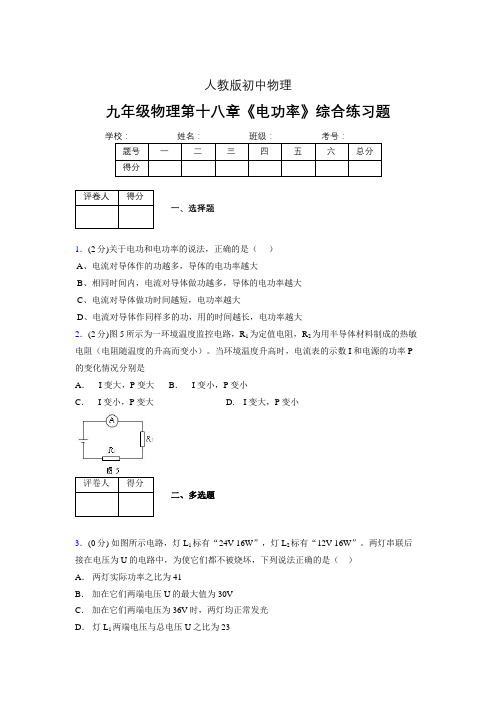

(人教版)九年级物理第十八章《电功率》综合练习 (2024)
人教版初中物理九年级物理第十八章《电功率》综合练习题题号一二三四五六总分得分评卷人得分一、选择题1．(2分)关于电功和电功率的说法，正确的是（）A、电流对导体作的功越多，导体的电功率越大B、相同时间内，电流对导体做功越多，导体的电功率越大C、电流对导体做功时间越短，电功率越大D、电流对导体作同样多的功，用的时间越长，电功率越大2．(2分)图5所示为一环境温度监控电路，R1为定值电阻，R2为用半导体材料制成的热敏电阻（电阻随温度的升高而变小）。
当环境温度升高时，电流表的示数I和电源的功率P 的变化情况分别是A．I 变大，P 变大B．I 变小，P 变小C．I 变小，P 变大 D.I 变大，P 变小评卷人得分二、多选题3．(0分) 如图所示电路，灯L1标有“24V 16W”，灯L2标有“12V 16W”。
两灯串联后接在电压为U的电路中，为使它们都不被烧坏，下列说法正确的是（）A．两灯实际功率之比为41B．加在它们两端电压U的最大值为30VC．加在它们两端电压为36V时，两灯均正常发光D．灯L1两端电压与总电压U之比为23评卷人得分三、填空题4．(3分)太阳能路灯的灯杆顶端是太阳能电池板，它能将太阳能转化为电能，并向灯杆下方的蓄电池充电，将电能转化为能储存起来，供夜晚路灯照明．若在一定时间内，太阳光辐射到该太阳能电池板的能量为2.7×107J，这与完全燃烧 kg的煤放出的热量相当这些能量经转化后，可供功率为35W的路灯工作60h，那么该太阳能路灯的能量转化效率是 %（煤的热值为3.0×107J/kg）．5．(3分)把电阻R1＝25Ω，R2＝55Ω串联起来，总电阻大小是Ω。
现在有一位修理师傅想给一种电子玩具更换电阻，需要一只75Ω的电阻，但他手边的电阻器材是300Ω、100Ω、40Ω、35Ω、10Ω和5Ω，因此他可以选用Ω和Ω的电阻联起来使用。
6．(3分)小明学习了电能知识后，对知识做了归纳，请你帮他填写完整。
人教版 九年级全一册物理 第18章 电功率 综合训练(含答案)
人教版九年级物理第18章电功率综合训练一、选择题1. 如图所示用电器主要利用电流热效应工作的是()2. 如图所示，为“探究电流通过导体时产生的热量与什么因素有关”的实验电路，以下说法正确的是()A. 闭合开关S1、S2，通过三根电阻丝的电流相同B. 先闭合开关S1，再闭合开关S2，电流表示数保持不变C. 先闭合开关S1，再闭合开关S2，通过右容器中电阻丝的电流变小D. 闭合开关S1、S2一段时间后，右边U形管内的液面比左边U形管内的液面高3. 如图电源电压保持不变．将开关S闭合，滑动变阻器的滑片P向左滑动，电路中的变化情况是()A. 电压表示数变小B. R2消耗功率变小C. 电路消耗总功率变大D. 电压表和电流表示数的比值不变4. 图中电源电压保持6 V不变，灯泡L标有“6 V 6 W”字样，开关S闭合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是()A. 灯泡两端的电压不断增大B. 通过灯泡的电流不断减小C. 灯泡消耗的电功率不断减小D. 灯泡消耗的电功率恒定不变5. 如图甲所示，R1的阻值是20 Ω，滑动变阻器R2消耗的功率P与其电阻R2的关系图像如图乙所示，则R2消耗的最大功率是()A．0.45 W B．0.50 W C．0.80 W D．0.90 W6. 如图甲是通过小灯泡L的电流跟其两端电压关系的图像．现将小灯泡L与电阻R连入图乙所示的电路中，只闭合S，小灯泡的实际功率为1.8 W；再闭合S1，电流表示数为0.9 A．下列结果错误的是()A. 电源电压为6 VB. 电路消耗的总功率为5.4 WC. 通过电阻R的电流为0.6 AD. 电阻R的阻值为20 Ω7. 如图所示的电路中，闭合开关S，将滑动变阻器的滑片P向左滑动时，则下列说法正确的是()A. 电流表的示数减小B. R1的电功率一定增大C. 电路的总电功率一定减小D. 电压表的示数增大8. 如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示．则下列判断正确的是()A. 电源电压为10 VB. 定值电阻R1的阻值为20 ΩC. 滑动变阻器R2的阻值变化范围为0～10 ΩD. 变阻器滑片在中点时，电路消耗的总功率为1.8 W二、填空题9. 小明将新买的养生壶单独接入电路时，发现电能表的转盘1 min转了6转，表盘上的参数如图所示．该养生壶在这段时间内消耗电能为________kW·h.它的实际功率是________W.10. 如图所示是电阻甲和乙的I－U图像．由图可知：电阻乙的阻值为________Ω.若将电阻甲和乙并联后接在电压为 6 V的电源两端时，则干路的总电阻为________Ω，总电功率为________W.11. 在如图所示的电路中，定值电阻的阻值R0和电源电压U均为已知．在a、b 间接入一个未知电阻R x，闭合开关，电压表的示数为U x，则由已知量和测得量可以推出：R x＝________，R x的电功率P x＝________．12. 家用电吹风的简化电路如图所示，主要技术参数如下表所示。
人教版物理九年级全一册：第十八章 电功率 专题练习(附答案)
专题1串、并联电路中电功和电功率的计算类型1串联电路电功和电功率的计算1.如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A，下列说法正确的是（）A.电源电压为6 VB.R2的阻值为1 ΩC.S1和S2都闭合时，R2消耗的功率为18 WD.只闭合S2时，电路消耗的总功率为24 W2.两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙串联后接在电压为6 V 的电源两端，下列分析正确的是（）A.乙两端的电压是2 VB.甲消耗的电功率等于0.8 WC.通过甲的电流大于通过乙的电流D.甲、乙两端的电压之比为2∶13.电阻R1、R2串联在电路中，已知R1∶R2＝3∶2，则通过两电阻的电流之比I1∶I2＝，电阻两端的电压之比U1∶U2＝，两电阻消耗的电功率之比P1∶P2＝Ｗ.4.LED灯是一种半导体新型节能灯.已知某LED灯在一定电压范围内的工作电流都是0.02 A，只是在不同电压下发光颜色不同：当加在它上面的电压为1.8 V时，它发红光；当加在它上面的电压为1.4 V时，它发黄光；当加在它上面的电压为3.2 V时，它发蓝光.将该LED灯与一定值电阻R串联后接在电压为5 V的电源两端时它发红光，则该LED灯的电功率是W，定值电阻R的阻值是Ω.5.如图所示，电源电压保持不变，R为定值电阻，灯泡L标有“6 V 3 W”字样，当开关S、S1同时闭合时，灯泡L正常发光；当开关S闭合，S1断开时，电流表示数为0.2 A（设灯丝电阻不受温度影响）.求：（1）电源电压；（2）电阻R的阻值；（3）当开关S闭合，S1断开时，灯泡L消耗的实际功率.类型2并联电路电功和电功率的计算6.如图所示，两个灯泡L1、L2阻值分别为6 Ω和10 Ω，闭合开关后的现象是（）A.通过两灯泡的电流I1∶I2＝3∶5B.灯泡两端的电压U1∶U2＝3∶5C.灯泡的电功率P1∶P2＝5∶3D.灯泡消耗的电能W1∶W2＝3∶57.如图所示，电源电压6 V且保持不变，当闭合开关S时，电流表A1的示数为1.5 A，电流表A2的示数为0.5 A，下列说法正确的是（）A.R1的阻值为6 ΩB.R2的阻值为12 ΩC.R1消耗的电功率为12 WD.R2消耗的电功率为6 W8.已知R1＝42 Ω，R2＝21 Ω，两个电阻并联后接在28 V的电源上，工作10 min后，电路消耗的总电能是J，总功率是W.9.如图所示，电源电压恒定，R1＝30 Ω，闭合开关S，断开开关S1，电流表示数是0.3 A.当闭合S、S1时，发现电流表示数变化了0.2 A，求：（1）电源电压；（2）R2的阻值是多少？（3）当闭合S、S1时，电路消耗的总功率.类型3综合提升10.若R1＞R2，则下列电路闭合开关后消耗电功率最大的是（）11.标有“12 V 6 W”与“12 V 3 W”的灯泡以串联方式接入电路中，若让其中一盏灯正常工作，则电源电压为（）A.24 VB.18 VC.16 VD.12 V12.图甲中的A、B分别为小灯泡和定值电阻的I－U图象，小灯泡和定值电阻的连接情况如图乙所示，电源电压为8 V，下列说法正确的是（）甲乙A.灯泡的实际电功率为0.6 WB.定值电阻的阻值为0.05 ΩC.小灯泡电阻随温度的增大而减小D.定值电阻的电功率为0.8 W13.在如图所示的电路中，电阻R1＝10 Ω，R2＝20 Ω，电源电压保持不变，当开关S1、S3断开，S2闭合时，电流表的示数为0.2 A；当开关S1、S3闭合，S2断开时，电流表的示数为A，R2的电功率为W.为了保障电路安全，两个开关不能同时闭合.14.将定值电阻R1与R2串联在电压恒为U的电源两端，R1消耗的电功率为9 W，两电阻消耗的总功率为P；若将R1和R2并联在该电源两端，R1消耗的电功率为25 W，两电阻消耗的总功率为P′；则P∶P′＝Ｗ.专题2灯泡的亮度问题类型1实际功率与灯泡亮度的关系1.下列说法正确的是（）A.灯泡的额定电压越大，灯泡越亮B.灯泡的额定功率越大，灯泡越亮C.灯泡的实际电压越大，灯泡越亮D.灯泡的实际功率越大，灯泡越亮2.L1、L2、L3三只灯泡分别标有“220 V100 W”，“110 V100 W”和“36 V100 W”的字样它们均正常发光时（）A.L1更亮B.L2更亮C.L3更亮D.三只灯一样亮3.两盏白炽灯，甲标有“220 V40 W”字样，乙标有“220 V25 W”字样，下列关于它们的亮度的说法中正确的是（）A.甲一定比乙亮B.乙一定比甲亮C.都正常工作时，甲比乙亮D.都正常工作时，乙比甲亮4.额定电压相同的甲、乙两只白炽灯，串联后接入某电路，甲灯比乙灯亮，则下列说法中正确的是（）A.甲灯的额定功率和实际功率都比乙灯大B.甲灯的额定功率小，实际功率大C.甲灯的额定功率和实际功率都比乙灯小D.甲灯的额定功率大，实际功率小5.如图所示电路，电源电压为12 V且保持不变，灯泡L标有“12 V 2 W”字样.当开关S断开时，灯泡L的实际功率为W；当开关S闭合时，灯L的亮度将（填“变亮”“变暗”或“不变”）.类型2比较串、并联电路中灯泡的亮度6.将规格为“3 V 3 W”的灯泡L1和规格为“6 V 3 W”的灯泡L2接入如图所示的电路，则（）A.两灯一样亮B.L1更亮C.L2更亮D.有一灯可能会烧坏7.现有L1“6 V 3 W”和L2“6 V9 W”两只小灯泡，若将两灯串联接入电源电压为12 V的电路中，假设灯泡电阻不变.下列说法正确的是（）A.两灯均能正常发光B.两灯的额定电流相同C.灯L1可能被烧毁D.灯L2可能被烧毁8.将A、B两个灯泡，按图1、图2两种方式连接，已知R A＝4 Ω，R B＝6 Ω，电源电压相同，下列分析正确的是（）A.图1中A灯比B灯亮B.图2中A灯比B灯亮C.图1中A灯比图2中A灯亮D.图1中的总功率比图2中的总功率要大9.有两只分别标有“6 V 3 W”和“9 V 3 W”字样的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A.L1和L2正常工作时的电流一样大B.L1和L2串联在一起同时使用时，两灯一样亮C.L1和L2并联在一起同时使用时，两灯消耗的功率一样大D.将L1串联一个12 Ω的电阻，接在电源电压为12 V的电路中，L1也能正常发光10.一只白炽灯标有“220 V40 W”字样，它正常工作时的电阻有多大？如果此时它两端的电压只有200 V，它实际消耗的电功率是多少？与接在220 V的电路上相比，这时它发光的亮度是亮些还是暗些？（设灯泡电阻不随温度改变）专题3电功率的动态电路及图象问题类型1动态电路问题1.如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（）A.电流表的示数变小B.电压表的示数变大C.灯泡L变暗D.电路中的总功率变大2.如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响.下列说法正确的是（）A.小灯泡变亮B.电流表示数变大C.电压表示数变小D.电路的总功率不变3.（德州中考）如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时.下列判断正确的是（）A.电路的总功率不变B.电压表与电流表示数的比值不变C.电压表的示数变大D.电流表的示数变小4.如图所示电路，开关S2由断开到闭合的过程中，下列有关说法正确的是（）A.电压表示数不变，电流表示数变大B.定值电阻R1的电功率变小C.电路的总功率变大D.电压表和电流表的示数的比值变大5.如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光；则断开开关S2时（）A.电流表示数变小，灯L仍然正常发光B.电流表示数变大，灯L变亮C.电压表示数变大，灯L的实际功率变小D.电压表示数不变，电路的总功率变大6.如图所示，L是标有“6 V 1.2 W”字样的小灯泡，R是定值电阻，断开开关S2，闭合开关S1和S3，灯泡正常发光，电流表的示数为0.5 A.（1）求灯泡正常发光时，1 min内灯泡消耗的电能.（2）求定值电阻R的阻值.（3）断开开关S1和S3，闭合开关S2，改变电源电压，使灯泡正常发光，求电路的总功率.类型2图象问题7.如图甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压保持不变.检测时，驾驶员呼出的酒精气体浓度越大，则（）甲乙A.测试仪中电压表的示数越小B.测试仪中电流表的示数越小B.电路消耗的总功率越小D.电压表与电流表示数的比值不变8.如图甲所示的电路中，在滑动变阻器R1的滑片从A向B滑动的过程中，电压表与电流表示数的变化关系如图乙所示，下列说法正确的是（）A.R2的阻值为10 ΩB.电源电压为16 VC.当电流表示数为0.2 A时，R1接入电路的阻值为20 ΩD.该电路的最大功率为4.05 W9.如图所示是一个额定电流为0.5 A的灯泡在工作时电流随电压变化的曲线图，由图可知该灯泡的额定电压是V，额定功率为W.灯泡正常工作时的电阻是Ω.10.在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示，由图可知，元件甲的电阻是Ω.若将元件甲、乙串联后接在电压为3 V的电源两端，则流过元件甲的电流是A，元件乙两端的电压是V；若将甲、乙两元件并联在2 V的电源两端，电路的总电流是A，乙元件的功率是W.11.灯L1上标有“12 V9.6 W”的字样，灯L2上只能看清12 V的字样，测得两灯的电流与电压的关系如图所示，求：（1）L1正常发光时的电阻是多少？（2）将L1、L2串联接在电源的两端时，通过L1的电流为0.3 A，电源的电压是多少？（3）电路中只有L1、L2两灯串联，使L2正常工作时，电路消耗的总功率是多少？专题4 电功率之极值问题1.灯泡L1、L2分别标有“10 V10 W”和“9 V 5.4 W”的字样，将它们串联使用时，电路两端允许加的最大电压值是V；并联时干路允许的最大电流为 A.（不考虑灯丝电阻变化）2.如图所示，电源电压为9 V，电流表量程为0～0.6 A，小灯泡的规格为“6 V 4 W”，为使电路安全，滑动变阻器连入电路的最小值为Ω.（不考虑灯丝电阻变化）3.如图所示，电源电压为12 V，定值电阻R1为12 Ω，滑动变阻器R2标有“50 Ω 1 A”字样，电流表A1量程为0～3 A，A2量程为0～0.6 A.当滑动变阻器的滑片在中点时，通过滑动变阻器的电流为A；在滑片移动过程中，电路的最大功率为W.4.如图所示的电路中，电源电压为20 V，定值电阻R为30 Ω，滑动变阻器标有“30 Ω1 A”字样，电压表选用的量程是0～15 V，在该电路正常使用的情况下，滑动变阻器连入电路的最小阻值为Ω，电路的最大功率为W.5.如图所示，R1的阻值为5 Ω，滑动变阻器R2的最大阻值为40 Ω，电源电压保持4.5 V 不变，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”.为保证电路安全，R2接入电路中的最小阻值为Ω，R1消耗的最小功率为W.6.如图所示电路，R1＝20 Ω，R2＝10 Ω，电源电压保持不变，当S1闭合，S2、S3断开时，电流表的示数为0.6 A.（1）求电源电压；（2）当S2断开，S1、S3闭合时，求电流表的示数；（3）电路如何连接时，电路消耗的电功率最小？并求出该最小值.7.如图所示，电路中定值电阻R1＝20 Ω，R2为滑动变阻器，电源电压保持不变，当滑片在a 端时，电流表示数为0.3 A，滑片在b端时电压表示数为4 V.求：（1）电源电压；（2）滑动变阻器R2的最大阻值；（3）R1的最小电功率.8.在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8 V，灯泡L2的额定电压为6 V，图乙是灯泡L2的U－I图象.甲乙（1）当开关S接a时，电压表的示数为1.2 V，电流表的示数为0.3 A，求定值电阻R0的阻值.（2）开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1 W，求灯泡L1的额定功率.（3）开关S接b时，通过调节电源电压可使电路允许达到的最大总功率是多少？专题5电热综合计算类型1挡位问题1.电饭锅是家庭常用的电器，它既有加热功能，又有保温功能.图甲所示为某型号电饭锅的简化电路图.S1是一个磁钢式限温开关，可以实现通断电自动控制，R1和R2均为发热体加热电阻.把电饭锅接入220 V的家庭电路中，在电饭锅工作的30 min内，电路中总电流随时间变化的图象如图乙所示.求：（1）加热电阻R1的阻值.（2）电饭锅的加热功率.（3）电饭锅在这30 min内产生的热量.2.如图所示是XX 型“220 V 1 000 W ”电饭煲的原理图.它有高温和保温两挡，通过单刀双掷开关S 进行调节，R 0为电阻丝.当开关S 接高温挡时，电路的功率为1 000 W ；当开关S 接保温挡时，电路的总功率为22 W.求：（1）电饭煲在高温挡时，开关S 应与哪个触点连接？ （2）电热丝R 0的阻值多大？（3）当电饭煲在保温时，实际电流多大？保温5 min ，电热丝R 0消耗的电能为多少？类型2 电和热综合3.一电热水器的铭牌如表所示，现将水箱装满水，电热水器正常工作时，把水从20 ℃加热到60 ℃.已知c 水＝4.2×103 J/（kg·℃），求：（1）水吸收的热量.（2）若电热水器正常工作，且产生的热量全部被水吸收，则需加热多长时间？4.某微电脑电热水壶具有温度可控、自动抽水等优点.下表是该电热水壶的铭牌.求：（1）如图所示，小电动机将1.2 L的水从桶中提升了0.5 m，电动机对水做的功至少是多少？（g取10 N/kg）（2）电热水壶在额定电压下工作时的电流.（保留一位小数）（3）电热水壶正常工作时，将1.2 L水从20 ℃加热到100 ℃，水吸收的热量是多少？（4）若（3）中的加热时间为7 min，求电热水壶的热效率.产品型号：BH—X22额定电压：220 V频率：50 Hz加热功率：1 200 W容量：1.2 L5.如图甲是一种恒温调奶器，可以自动调试好加水的奶粉，然后加热到最适合宝宝饮用的温度40 ℃，还可以自动保温，特别适合夜间使用.图乙是机器的电路简图，其相关参数如下表（R1、R2为电热丝，S为双触点自动开关）.求：（1）调奶器处于保温状态时的工作电流（结果保留两位小数）；（2）电阻R2的阻值；（3）若把200 g调好的奶粉从20 ℃加热到40 ℃所用时间为32 s，则调好的奶粉的比热容是多少（不计热损失）.甲乙参考答案：专题1 串、并联电路中电功和电功率的计算类型1 串联电路电功和电功率的计算1.D2.B3 1∶1 ， 3∶2 ， 3∶2 . 4. 0.036 ， 160 .5.解：（1）当开关S 、S 1同时闭合时，灯泡L 正常发光，电路中只有灯泡L ，灯泡正常发光时电压和额定电压相等，电源电压U ＝U L 额＝6 V（2）灯泡的电阻：R L ＝U 2额P 额＝（6 V ）23 W ＝12 Ω开关S 闭合，S 1断开时由欧姆定律得，电路总电阻：R 总＝U I ＝6 V0.2 A ＝30 Ω由串联电路电阻特点得电阻R 的阻值： R ＝R 总－R L ＝30 Ω－12 Ω＝18 Ω （3）灯泡L 消耗的实际功率： P L ＝I 2R L ＝（0.2 A ）2×12 Ω＝0.48 W 类型2 并联电路电功和电功率的计算6.C7.D8. 33 600 ， 56 .9.解：（1）由I ＝UR 可得，电源的电压：U ＝I 1R 1＝0.3 A ×30 Ω＝9 V（2）当闭合S 、S 1时，R 1与R 2并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以电流表示数的变化量即为通过R 2的电流，则I 2＝0.2 A ，所以，R 2的阻值：R 2＝U I 2＝9 V0.2 A ＝45 Ω（3）当闭合S 、S 1时，干路电流： I ＝I 1＋I 2＝0.3 A ＋0.2 A ＝0.5 A电路消耗的总功率：P ＝UI ＝9 V ×0.5 A ＝4.5 W类型3 综合提升 10.C 11.B 12.A13. 0.9 ， 1.8 . S 1、S 2 . 14. 6∶25 .专题2 灯泡的亮度问题类型1 实际功率与灯泡亮度的关系1.D2.D3.C4.B5. 2 ； 不变 .类型2 比较串、并联电路中灯泡的亮度6.B7.C8.B9.D10.解：由P ＝UI ＝U ·U R ＝U 2R 得灯泡正常工作时的电阻：R ＝U 2P ＝（220 V ）240 W ＝1 210 Ω当U 实＝200 V 时，灯泡的实际功率： P 实＝U 2实R ＝（200 V ）21 210 Ω≈33 W因为33 W ＜40 W ，所以与接在220 V 电路上相比，实际电压为200 V 时，灯泡亮度更暗些.专题3 电功率的动态电路及图象问题类型1 动态电路问题1.D2.D3.D4.C5.A6.解：（1）灯泡正常发光1 min 消耗的电能： W ＝P L t ＝1.2 W ×60 s ＝72 J（2）断开开关S 2，闭合开关S 1和S 3时，电阻R 和灯泡L 并联，灯泡正常发光，所以电源电压等于灯泡的额定电压，即U ＝6 V由P ＝UI 可知，灯泡正常发光时的电流：I L ＝P L U L ＝1.2 W6 V＝0.2 A 因为并联电路中，干路电流等于各支路电流之和，所以通过R 的电流： I R ＝I 总－I L ＝0.5 A －0.2 A ＝0.3 A由I ＝U R 可知，定值电阻R 的阻值：R ＝U I R ＝6 V 0.3 A＝20 Ω（3）由P ＝U 2R 可得，灯泡正常发光时的电阻：R L ＝U 2P L ＝（6 V ）21.2 W＝30 Ω断开开关S 1和S 3，闭合开关S 2，定值电阻R 和灯泡L 串联，且灯泡正常发光，所以电路中的总电阻：R 总＝R L ＋R ＝30 Ω＋20 Ω＝50 Ω因为灯泡正常发光，所以电路中的电流为0.2 A ，则电路的总功率：P ＝I 2L R 总＝（0.2 A ）2×50 Ω＝2 W类型2 图象问题7.D 8.D9. 2.5 ， 1.25 . 5 .10. 5 ， 0.2 ， 2 ； 0.6 ， 0.4 .11.解：（1）由P ＝U 2R可知，灯泡L 1正常发光时的电阻：R 1＝U 2L 额P L 额＝（12 V ）29.6 W ＝15 Ω（2）由图可知，电流I ＝0.3 A 时，灯泡L 1、L 2两端电压分别为：U 1＝2 V ，U 2＝4 V 两灯泡串联，电源电压：U ＝U 1＋U 2＝2 V ＋4 V ＝6 V（3）灯L 2正常工作时的电压为12 V ，由图象可知，此时通过L 2的电流为0.5 A ，灯L 1两端电压为4 V ，两灯泡串联，电源总电压：U ′＝4 V ＋12 V ＝16 V电路消耗的总功率：P ＝U ′I ′＝16 V ×0.5 A ＝8 W专题4 电功率之极值问题01 专题训练1. 15 ； 1.5 .2. 6 .3. 0.48 ； 19.2 .4. 10 ， 10 .5. 2.5 ， 0.45 .6.解：（1）由电路图知，当S 1闭合，S 2、S 3断开时，只有R 2连入电路中，电流表测R 2的电流，由I ＝UR得电源电压：U ＝U 2＝I 2R 2＝0.6 A ×10 Ω＝6 V（2）由电路图知，当S 2断开，S 1、S 3闭合时，R 1与R 2并联，电流表测干路电流，由并联电路电压特点知：U ＝U 1＝U 2＝6 V ，由并联电路的电流特点和I ＝UR可得，电流表示数：I ＝I 1＋I 2＝U R 1＋I 2＝6 V20 Ω＋0.6 A ＝0.9 A（3）电源电压保持不变，由P ＝UI ＝U 2R 可知：当电路中电阻最大时功率最小，由图知，当只闭合S 2，断开S 1、S 3时两电阻串联，电路中电阻最大，所以电路消耗的最小功率：P 最小＝U 2R 1＋R 2＝（6 V ）220 Ω＋10 Ω＝1.2 W7.解：（1）当滑片在a 端时，滑动变阻器短路，只有R 1工作， 由I ＝UR 得电源电压：U ＝I 1R 1＝0.3 A ×20 Ω＝6 V（2）滑片在b 端时，滑动变阻器和R 1串联，且滑动变阻器接入电路的电阻最大，根据串联电路的分压特点可得：U 2U －U 2＝R 2R 1， 即4 V 6 V －4 V ＝R 220 Ω，解得：滑动变阻器R 2的最大阻值：R 2＝40 Ω（3）当滑动变阻器的阻值最大时，电路中的电流最小，R 1消耗的电功率最小，此时R 1两端的电压：U 1＝U －U 2＝6 V －4 V ＝2 VR 1消耗的最小电功率：P 1＝U 21R 1＝（2 V ）220 Ω＝0.2 W8.解：（1）当开关S 接a 时，灯泡L 1与电阻R 0串联，电压表测R 0两端电压，由I ＝UR 得电阻R 0的阻值：R 0＝U 0I ＝1.2 V 0.3 A＝4 Ω（2）当开关S 接a 时，灯泡L 1与电阻R 0串联，灯泡L 1正常发光时，灯泡L 1两端的电压为额定电压：U 1＝8 V ，由P ＝UI ＝I 2R 得此时电路中的电流：I 0＝P 0R 0＝ 1 W4 Ω＝0.5 A ，即I 1＝I 0＝0.5 A 灯泡L 1的额定功率：P 1＝U 1I 1＝8 V ×0.5 A ＝4 W（3）开关S 接b 时，灯泡L 1与灯泡L 2串联，由图乙知灯泡L 2正常发光时的电流为0.6 A ＞0.5 A ，所以电路中电流最大为：I max ＝I 1＝0.5 A ，由图乙可知，当电流为0.5 A 时，灯泡L 2两端的电压：U 2＝4 V 则电源电压为：U ＝U 1＋U 2＝8 V ＋4 V ＝12 V 所以电路允许达到的最大总功率： P 总＝UI m ax ＝12 V ×0.5 A ＝6 W专题5 电热综合计算类型1 挡位问题1.解：（1）由图甲可知，当两个开关都闭合时，两个电阻并联，总电流最大； 当闭合S 、断开S 1时，电路中只有R 1工作，电流较小，由图乙可知，此时电流中的总电流，即通过R 1的电流I 1＝1 A ，由I ＝U R可得R 1的阻值： R 1＝U I 1＝220 V 1 A＝220 Ω （2）电饭锅加热时电流最大；由图乙知加热电流为I 加热＝4 A ，电饭锅加热功率：P 加热＝UI 加热＝220 V ×4 A ＝880 W（3）由图乙知，在30 min 内电路中总电流为1 A 的工作时间：t 1＝（15 min －10 min ）＋（30 min －20 min ）＝15 min ＝900 s所以电路中总电流为4 A 的工作时间：t 2＝30 min －15 min ＝15 min ＝900 s由Q ＝W ＝UIt 可得，电饭锅在这30 min 内产生的热量：Q ＝Q 1＋Q 2＝UI 1t 1＋P 加热t 2＝220 V ×1 A ×900 s ＋880 W ×900 s ＝9.9×105 J2.解：（1）由P ＝U 2R可知，在电压U 一定时，电阻R 越小，电功率越大， 由电路图可知，S 接2触点时，电路为R 0的简单电路，电路电阻最小，此时电饭煲功率最大，电饭煲在高温挡；（2）电饭煲在高温挡时，电路为R 0的简单电路，由P ＝U 2R可得，电热丝R 0的阻值： R 0＝U 2P 高温＝（220 V ）21 000 W ＝48.4 Ω （3）由P ＝UI 可得，当电饭煲在保温挡时实际电流：I ＝P 保温U ＝22 W 220 V＝0.1 A 保温5 min ，电热丝R 0消耗的电能：W 0＝I 2R 0t ＝（0.1 A ）2×48.4 Ω×5×60 s ＝145.2 J类型2 电和热综合3.解：（1）水吸收热量：Q 吸＝cm Δt ＝4.2×103 J/（kg·℃）×50 kg ×（60 ℃－20 ℃）＝8.4×106 J（2）若电热水器正常工作，且产生的热量全部被水吸收，则Q 吸＝Q 放＝W ＝Pt ＝8.4×106 J需要加热时间：t ＝W P ＝8.4×106 J 2 000 W＝4 200 s ＝70 min 4.解：（1）V ＝1.2 L ＝1.2×10－3 m 3，所以 1.2 L 的水的质量：m ＝ρV ＝1.0×103kg/m 3×1.2×10－3 m 3＝1.2 kg电动机对水做的功：W ＝Gh ＝mgh ＝1.2 kg ×10 N/kg ×0.5 m ＝6 J（2）由图知，电水壶的额定电压为220 V ，额定功率为1 200 W ，电热水壶在额定电压下工作时的电流：I ＝P U ＝1 200 W 220 V≈5.5 A （3）水吸收的热量：Q 吸＝cm Δt ＝4.2×103 J/（kg·℃）×1.2 kg ×（100 ℃－20 ℃）＝4.032×105 J（4）电热水壶消耗的电能：W 电＝Pt ＝1 200 W ×420 s ＝5.04×105 J电热水壶的热效率：η＝Q 吸W 电＝4.032×105 J 5.04×105 J＝80% 5.（1）由P ＝UI 可得，调奶器处于保温状态时的工作电流：I ＝P 保温U ＝16 W 220 V ≈0.07 A （2）由题意可知，当S 接“2”时，电路为R 1的简单电路，调奶器处于保温状态； 当接“3”时，电路为R 1、R 2并联，调奶器处于加热状态，因电路中的总功率等于各用电器功率之和，所以，R 2的电功率：P 2＝P 加热－P 保温＝500 W －16 W ＝484 W由P ＝W t 可得，电阻R 2的阻值：R 2＝U 2P 2＝（220 V ）2484 Ω＝100 Ω （3）由P ＝W t可得，调奶器消耗的电能： W ＝P 加热t ′＝500 W ×32 s ＝16 000 J不计热损失，调好的奶粉吸收的热量：Q 吸＝W ＝16 000 J ，由Q 吸＝cm （t －t 0）可得，调好的奶粉的比热容：c ＝Q 吸m （t －t 0）＝16 000 J 0.2 kg ×（40 ℃－20 ℃）＝4×103 J/（kg·℃）。

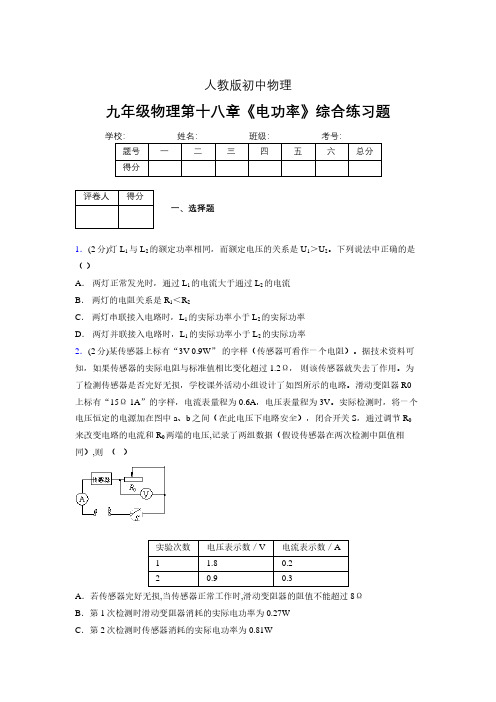

(人教版)九年级物理第十八章《电功率》综合练习 (1431)
人教版初中物理九年级物理第十八章《电功率》综合练习题题号一二三四五六总分得分评卷人得分一、选择题1．(2分)灯L1与L2的额定功率相同，而额定电压的关系是U1＞U2。
下列说法中正确的是（）A．两灯正常发光时，通过L1的电流大于通过L2的电流B．两灯的电阻关系是R1＜R2C．两灯串联接入电路时，L1的实际功率小于L2的实际功率D．两灯并联接入电路时，L1的实际功率小于L2的实际功率2．(2分)某传感器上标有“3V 0.9W”的字样（传感器可看作一个电阻）。
据技术资料可知，如果传感器的实际电阻与标准值相比变化超过1.2Ω，则该传感器就失去了作用。
为了检测传感器是否完好无损，学校课外活动小组设计了如图所示的电路。
滑动变阻器R0上标有“15Ω 1A”的字样，电流表量程为0.6A，电压表量程为3V。
实际检测时，将一个电压恒定的电源加在图中a、b之间（在此电压下电路安全），闭合开关S，通过调节R0来改变电路的电流和R0两端的电压,记录了两组数据（假设传感器在两次检测中阻值相同）,则（）实验次数电压表示数／V电流表示数／A1 1.80.220.90.3A．若传感器完好无损,当传感器正常工作时,滑动变阻器的阻值不能超过8ΩB．第1次检测时滑动变阻器消耗的实际电功率为0.27WC．第2次检测时传感器消耗的实际电功率为0.81WD．检测结果表明此传感器已经不能继续使用了。
3．(2分)两定值电阻甲、乙中的电流与电压关系如图5所示，现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的是（）A．甲的电阻值大于乙的电阻值B．甲的电压大于乙的电压C．甲消耗的电功率大于乙消耗的电功率D．甲的电流等于乙的电流4．(2分)如图所示，闭合形状S后，使滑动变阻器R的滑片P向左滑动，则（）A．电流表的示数变大，电压表的示数变大，灯变暗B．电流表的示数变小，电压表的示数变大，灯变亮C．电流表示数变大，电压表的示数变小，灯变暗D．电流表示数变小，电压表的示数变小，灯变暗5．(2分)如图4所示，将灯L1、L2按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L1的功率为4W，在乙图中灯L1的功率为9W．设灯丝电阻不变．下列说法中正确的是（）A．甲、乙两图中灯L1两端的电压之比是2∶3B．L1、L2两灯灯丝电阻之比是2∶1C．甲图中灯L1、L2的功率之比是2∶1D．甲、乙两图电路消耗的总功率之比是3∶2评卷人得分二、多选题6．(0分) 如图4所示，下列说法正确的是（）A．滑片P在滑动变阻器a端时灯最亮B．滑片P从滑动变阻器a端移到b端过程中变阻器功率先变大后变小C．滑片P从滑动变阻器a端移到b端过程中，总功率变小D．滑片P在滑动变阻器某位置灯的功率与变阻器功率相等评卷人得分三、填空题7．(3分)(8分)人类正面临能源危机，为选用节能交通信号灯的灯源，实验室通过实验发现，下表中的LED灯和白炽灯在正常工作时光照强度相同.有关数据如下表：二种灯LED灯白炽灯发光原理二极管发光钨丝高温发光额定电压24伏220伏响应时间10－9秒10－3秒额定功率12瓦100瓦⑴请根据以上材料说明使用LED灯的两个优点：①②____________ ______.⑵LED灯正常工作时的电流是 A，每天正常工作10小时，使用LED灯比使用白炽灯可节约电能为kW•h，可将㎏的水从20℃加热到100℃.（c水＝4.2×103J/㎏，结果保留两位小数）8．(3分) 微波炉是效率很高的家用电器，一个标有“220 V，880W”的微波炉，正常使用时，其电阻是_________Ω，通过它的电流是__________A，若用它煮一餐饭花15分钟的时间，则煮一餐饭用__________度电。
2022学年人教版九年级物理上学期期末复习第十八章《电功率》综合练习卷附答案解析
2022学年九年级物理上学期期末复习第十八章《电功率》综合练习卷一、单选题1．关于电功，下列说法中正确的是（）A．电功是表示电流做功快慢的物理量B．电流越大，电流做的功就越多C．电功是表示电流做功多少的物理量D．电流做功越多，消耗的电能不一定越多2．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示；把它们串联在电路中，如图（乙）所示。
闭合开关S，这时电路中的电流为0.2A，则电源电压和元件A在10s电流做的功分别是（）A．2V，2J B．3V，2J C．3V，6J D．2V，4J 3．有甲、乙两盏电灯，甲灯上标有“36V60W”，乙灯上标有“220V60W”，当它们分别在其额定电压下工作发光时，其亮度是（）A．乙灯比甲灯更亮B．甲灯比乙灯更亮C．两盏灯一样亮D．无法判定哪盏灯更亮4．小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW•h，那么用这个电器是（）A．液晶电视机B．台式计算机C．家用空调D．电冰箱5．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示。
若把这种规格的两只灯泡串联在6V的电源两端，则每只灯泡的实际电阻和实际功率分别为（）A．10Ω，0.9W B．6Ω0.9W C．6Ω 1.5W D．10Ω 1.8W 6．下列关于电功和电功率的说法中正确的是（）A．电流做功的过程，实际是把其他形式的能转化为电能的过程B．电流通过导体时所做功的多少取决于导体两端的电压、通过导体的电流和导体的电阻C．电流做功的快慢取决于用电器两端的电压和通过导体的电流D．电功率越大的用电器，电流做功越多7．如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中（不考虑灯丝的电阻受温度的影响），下列说法正确的是（）A．电压表示数逐渐变大B．电流表示数逐渐变小C．小灯泡的亮度逐渐变暗D．滑动变阻器两端的电压逐渐变大8．如图所示是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图象是（）A．B．C．D．9．如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中，下列表述正确的是（）①电流表示数变小②灯泡L亮度不变③电压表示数不变④变阻器连入电路的电阻变小A．①②③④B．只有①②C．只有③④D．只有①②③10．图中“+”、“﹣”分别表示电表的正负接线柱，可以测量R消耗的电功率的电路图是（）A．B．C．D．11．如图甲，闭合开关S，调节滑动变阻器的滑片从最右端滑至最左端时，小灯泡恰好正常发光，电流表示数与两电压表示数的关系图象如图乙。
九年级物理全册第十八章电功率综合测试题(含答案新人教版)
第十八章 电功率综合测试题时间：90分钟 满分：100分一、选择题(每小题3分，共36分)1．下列说法正确的是( C )A ．电池用久了以后电能都消耗掉了，电池是一种消耗电能的装置B ．电炉接通后暖烘烘的，电炉是一种提供电能的装置C ．电动机通电才能转动，它是一种消耗电能的装置D ．电灯泡可以发光，它是一种提供电能的装置2．(德阳中考)下列数据中，最接近实际情况的是( C )A ．普通家用照明灯的工作电流约为2 AB ．家用手电筒的额定功率约为200 WC ．一节新干电池的电压约为1.5 VD ．电饭锅加热煮饭时的功率约为100 W3．(娄底中考)小明家记录5月初电能表示数为1 432.7度，电能表的部分参数及6月初的示数如图所示，下列说法正确的是( C )A ．电能表是测量用电器电功率的仪表B ．此电能表适用于电流方向1 s 改变50次的交流电路C ．小明家5月初至6月初消耗的电能是105 kW·hD ．若电能表转盘在10 min 内转过了250 r ，则用电器的总功率为1 kW4．(黄石中考)如图所示，将一节干电池和三只均标有“1.5 V 0.5 W”的小灯泡接入电路，当开关S 1闭合、S 2断开时，三只灯泡均能发光。
若将开关S 1、S 2均闭合，则( C )A ．只有灯泡L 1熄灭B ．三只灯泡均熄灭C ．灯泡L 2、L 3熄灭，L 1更明亮D ．灯泡L 3熄灭，L 1、L 2均更明亮错误! ,第6题图) ,第7题图),第8题图)5．用热水器烧水，当电压为U 时，将水烧开所用时间为t ，如果电压升高1倍，同样烧开这些水所需要的时间应为( D )A ．2tB ．4t C.t 2 D.t 46．(自贡中考)如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中( A )A．电流表示数变小 B．灯泡L亮度变亮C．电压表示数变大 D．电路消耗的总功率变大7．(玉林中考)如图所示是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小，如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大，那么( D )A．电流表示数越大，电压表示数越小 B．电流表示数越小，电压表示数越大C．电流表和电压表示数均越小 D．电流表和电压表示数均越大8．如图所示两个灯泡L1、L2阻值分别为6 Ω和10 Ω，闭合开关后的现象是( C ) A．通过两灯泡的电流I1∶I2＝3∶5 B．灯泡两端的电压U1∶U2＝3∶5C．灯泡的电功率P1∶P2＝5∶3 D．灯泡L1比L2暗9．(宁波中考)如图所示，干路上的电流I恒为1 A不变，滑动变阻器规格为“15 Ω 1 A”，小灯泡L上标有“6 V 3 W”字样。
(人教版)九年级物理第十八章《电功率》综合练习 (1242)
人教版初中物理九年级物理第十八章《电功率》综合练习题题号一二三四五六七总分得分评卷人得分一、选择题1．(2分)有两只定值电阻R A和R B，各自的电流与电压关系如U-I图象中的A、B。
则（）A．若将它们串联接在电源两端，R A的电流是R B的2倍B．若将它们并联接在电源两端，R A的电压是R B的2倍C．若将它们串联接在电源两端，R A的电功率是R B的2倍D．若将它们并联接在电源两端，R A的电功率是R B的2倍2．(2分)如图所示电路，电源电压不变。
闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V当滑片P置于变阻器的b端时，电压表的示数变化了2V，在15s内定值电阻R1产生的热量为60J。
则下列结果正确的是......................................................... （）A．电源电压为10VB．R1的阻值为18ΩC．滑动变阻器R的最大阻值为9ΩD．R1先后两次消耗的电功率之比为4﹕33．(2分)有一个用电器，电阻为R，当它两端的电压为U，通电时间为t时消耗的电能为W，若将电阻、电压、通电时间都减半，那么它消耗的电能是.................................... （）A ．12 WB ．14 WC ．18 WD ．116W 4．(2分)将标有“6V 3W ”和“6V 2W ”的甲、乙两只小灯泡串联起来，接在电压为6V 的电源两端，接通电路后，以下说法正确的是 ..................................................................... （ ） A ．两只小灯泡都不能正常工作，甲灯比乙灯亮 B ．两只小灯泡都能正常发光C ．通过乙灯的电流较大 ，所以乙灯较亮D ．两只小灯泡的总功率小于2W5．(2分)关于电功和电功率的说法，正确的是（ ） A 、电流对导体作的功越多，导体的电功率越大B 、相同时间内，电流对导体做功越多，导体的电功率越大C 、电流对导体做功时间越短，电功率越大D 、电流对导体作同样多的功，用的时间越长，电功率越大 评卷人 得分二、多选题6．(0分)某同学把一个用电器接在36V 的电源上，测得通过用电器的电流大小为500mA ，如果通电时间为5min ，下面说法中正确的是（ ） A ．电流对这个用电器做的功是18 J B ．电流对这个用电器做的功是5400W C ．这个用电器的电功率为18WD ．这个用电器消耗了5400 J 的电能7．(0分) 如图所示电路，灯L 1标有“24V 16W ”，灯L 2标有“12V 16W ”。
(人教版)九年级物理第十八章《电功率》综合练习 (1273)
人教版初中物理九年级物理第十八章《电功率》综合练习题题号 一 二 三 四 五 六 总分 得分评卷人 得分一、选择题1．(2分)下列家用电器中，工作原理与其它三个不同的是 ......................................... （ ） A ．电烙铁B ．电熨斗C ．电风扇D ．电取暖器2．(2分)有一个用电器，电阻为R ，当它两端的电压为U ，通电时间为t 时消耗的电能为W ，若将电阻、电压、通电时间都减半，那么它消耗的电能是 .................................... （ ） A ．12 W B ．14 W C ．18 W D ．116W 3．(2分)如图所示为一环境温度监控电路，R 1为定值电阻，R 2为用半导体材料制成的热敏电阻（电阻随温度的升高而变小）。
当环境温度升高时，电流表的示数I 和电源的功率P 的变化情况分别是 ............................................................................................................. （ ）A ．I 变大，P 变大B ．I 变小，P 变小C ．I 变小，P 变大D ．I 变大，P 变小4．(2分)．如图所示电路中，R 为定值电阻．闭合开关后，当滑片P 在某两点之间滑动时，电流表的示数变化范围是0.5~1.5A ，电压表的示数变化范围是3~6V ．小丽通过推算，得出四个结论①变阻器连入电路的电阻变化范围为2~12Ω．②定值电阻R 的阻值为3Ω．③实验中R 两端的电压变化范围为2V~4.5V ．④电路消耗的总功率的变化范围约为3.75W~11.25W ．请你对小丽的结论进行评估，结论是（ ） A ．只有①正确 B ．只有①②正确 C ．只有①②③正确D ．①②④都正确5．(2分) 物理课上，小明提出了一个日常生活中见到的现象用电高峰时，室内的白炽灯明显变得昏暗。
九年级物理第十八章《电功率》单元综合复习练习题(含答案)精选全文
可编辑修改精选全文完整版九年级物理第十八章《电功率》单元综合复习练习题（含答案）一、单项选择题1．标有“110V25W”“110V40W”、“36V40W”、“36V60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是（）A．“36V60W”B．“110V40W”C．“36V40W”D．“110V25W”2．下列有关数据符合实际的是（）A．家用电饭锅正常工作时的电流约为4AB．家用冷暖空调的功率约为200WC．一个机械经改进后其效率可达100%D．一名中学生从一楼登上三楼克服自身重力做的功约为300J3．如图所示，关于灯泡变亮的说法中正确的是（）A．M连E接线柱，闭合开关，滑动变阻器滑片向右移B．M连F接线柱，闭合开关，滑动变阻器滑片向右移C．M连E接线柱，闭合开关，滑动变阻器滑片向左移D．M连F接线柱，闭合开关，滑动变阻器滑片向左移4．如图所示电路，电源电压恒为6V，电流表量程为0~0.6A，电压表量程为0~3V，滑动变阻器R规格为“20Ω1A”，定值电阻R0的规格为“10Ω0.5A”。
为了保证电路安全，闭合开关后在滑动变阻器滑片移动过程中，下列说法正确的是（）A．变阻器R接入电路阻值变化范围为2Ω~20ΩB．电流表示数允许变化范围是0.2A~0.5AC．电路消耗的最小电功率为1.2WD．电阻R0消耗的最小电功率为0.9W5．中国力争在2030年前实现“碳达峰”。
为了践行绿色低碳发展，我市推行纯电动汽车（如图）。
汽车蓄电池充电过程中将（）A．机械能转化为电能B．电能转化为机械能C．电能转化为化学能D．化学能转化为电能6．用如图所示的实验装置探究“电流通过导体时产生的热量与什么因素有关”。
以下说法中不正确的是（）A．观察温度计的示数比较电流产生的热量B．该实验装置可以探究通电时间一定时，导体产生的热量与电阻的关系C．该实验装置还可以探究通电时间一定时，导体产生的热量与电流的关系D．甲、乙两瓶中可以装质量相同的不同液体7．如图是小王家的电能表，下列说法正确的是（）A．电能表的读数为56378kW·hB．这个电能表正常工作的电压为380VC．这个电能表要在20A的电流下才能正常工作D．小王家用电器每消耗1度电，电能表指示灯闪烁1600次8．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（）A．图乙中曲线A表示电阻R的I-U关系图象B．当电源电压为4V时，电流表示数为0.5AC．当电源电压为4V时，小灯泡L的实际功率为1.6WD．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W 9．一个电阻在电压为U，电流为I时，消耗的电功率为P，则（）A．当电压为2U时，其消耗的电功率为2PB．当电流为2I时，其消耗的电功率为2PC．当电流为1.5I时，其消耗的电功率为2.25PD．当它消耗的电能增加时，它的功率一定增大10．如图所示，将定值电阻R1、R2按甲、乙两图接在电压不同的电路中，已知两图中R1两端的电压相等，乙图中流过R1、R2的电流之比为2：1。
九年级物理全册第十八章《电功率》综合练习题-人教版(含答案)
九年级物理全册第十八章《电功率》综合练习题-人教版（含答案）一．选择题（共45分）1．如图是一个能吹冷、热风的电吹风的简化电路。
当它接入家庭电路时，下列分析正确的是（）A．只闭合开关S1，只有电动机工作，电吹风吹出的是热风B．只闭合开关S2，只有电热丝工作，电吹风不吹风C．同时闭合开关S1和S2，电热丝和电动机同时工作，电吹风吹出的是热风D．电吹风吹出热风的过程中，电能全部转化为内能2．小灯泡的I﹣U图像如图甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S1，电流表的示数为0.2A；再闭合开关S2，电流表的示数增加了0.25A。
则（）A．定值电阻的阻值为8ΩB．灯泡功率为5WC．电源电压为5V D．电路总功率为0.9W3．如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/（kW•h）”表示每消耗1kW•h的电能指示灯闪烁1600次，断开其他用电器，只让电饭锅单独工作2min，指示灯闪烁32次。
下列选项正确的是（）A．小明家干路中的电流不得超过10AB．小明家上月消耗的电能为911kW•hC．小明家使用的电饭锅消耗的电能为0.02kW•h，合7.2×104JD．指示灯每小时闪烁1600次4．在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像。
据图像分析，下列判断正确的是（）A．通过甲元件中的电流与两端的电压成反比B．乙元件两端的电压越大，电阻越大C．将甲、乙两元件串联起来接到总电压3V电路中，通过甲、乙元件的电流为0.2AD．甲、乙元件并联后，接到2V的电压下，甲、乙电功率之比是1：2 5．如图甲所示的电路中，R为光敏电阻，其电阻值随光照强度的变化如图乙所示。
当开关S闭合，光照强度逐渐增强时，下列判断中正确的是（）A．电流表和电压表示数都变大，灯L的功率变大B．电流表和电压表示数都变小，灯L的功率变小C．电压表示数变小，电流表示数变大，灯L的功率变大D．电压表示数变大，电流表示数变小，灯L的功率变小6．在“探究电流通过导体产生的热量与哪些因素有关”的实验中，某同学采用了如图甲、乙所示的实验装置（两个透明容器中封闭着等量的空气）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题1、如图所示，小王家的电能表表盘上标有“600 r/(kW·h)”字样，他将电视机单独接在该电能表上正常工作30 min，电能表上的转盘转过60转，该电视机在这段时间内消耗的电能为kW·h；小王家同时工作的用电器总功率不得超过W。
2、一台“220V 120W”的液晶电视机，正常工作2h消耗的电能为KW•h．3、如图8所示是某同学家电能表上个月底的示数，如果他家这个月消耗了100kW•h的电能，则本月底电能表示数应该是kW•h，他家同时工作的用电器总功率不超过W。
单独接入某用电器工作一段时间，电能表的转盘转过30圈，该用电器消耗kW•h的电能。
4、如图所示，电能表的示数是kW•h．5、如图15所示，某同学家今年的两次抄表情况，他们这一个月用电 kw·h。
他们家新购进一套用电设备，为测试该设备电功率大小，仅让该用电器工作10min，表盘转过100r，此用电设备的功率大约为 W。
6、小明家本月末和本月初电能表的示数如图，这段时间小明家用了度电，若电费是0.6元/度，则这个月应交电费元．7、如图示，是被称为“没有链条的混合动力电动自行车”．该电动自行车行驶时是将电能转化为能，充电过程中，锂电池相当于（选填“用电器”或“电源”），图中所示这款无链条电动自行车，其锂电池容量为10Ah、电压为36V，该锂电池最多所储存的电能约为J．二、选择题8、在国际单位制中，电功率的单位是（）A．欧姆（Ω） B．千瓦时（kW•h） C．安培（A） D．瓦特（W）9、关于电功率，下列说法中正确的是（）A．电功率是表示电流做功多少的物理量B．电功率是表示电流做功的效率高低的物理量C．电功率是表示消耗电能的快慢的物理量D．电功率是表示电能转化为其它形式能的多少的物理量10、下列是物理课本中出现的物理学家，其中，作为物理课本中电功单位的是A.奥斯特B.法拉第C.瓦特D.焦耳11、关于电流做功过程中的能量转化，下列说法中正确的是（）A．电风扇主要把电能转化为机械能 B．电炉主要把电能转化为机械能C．给蓄电池充电的过程中，化学能转化为电能D．在电流通过电动起重机的过程中，主要是机械能转化为电能12、下列单位中，哪个不是电功单位（）A．焦耳 B．伏•安•秒 C．伏•安 D．千瓦•时13、电能表可测量下列物理量中的（）A．电流 B．电压 C．电阻 D．电能14、两盏电灯并联接在同一电源上。
甲灯的电阻为500Ω,乙灯的电阻为1200Ω.在相同的时间内（）A. 甲灯消耗的电能多B. 乙灯消耗的电能多C. 甲、乙两灯消耗的电能一样多D. 无法判断三、计算题15、如图18所示的电路中，电源电压不变，电阻R2的阻值为10Ω。
闭合开关S，电流表 A1的示数为2A，电流表A2的示数为0.8A。
求：(1)电源电压；(2)电阻R1消耗的电功率。
16、如图所示的电路中，电源电压不变，电阻R2的阻值为10Ω．闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A．求：（1）电源电压；（2）电阻R1消耗的电功率．17、如图所示，电源电压恒为10V，定值电阻R2的阻值为6Ω，调整滑动变阻器R1的滑片，此时电压表的示数为6V．则：（1）电压表的示数为6V时，电流表的示数为多少？此时滑动变阻器R1的电阻值为多少？（2）调整滑动变阻器的滑片，使电压表的示数为3V时，则通电30s，整个电路消耗的电能为多少？18、在图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω．闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.2A．求：（1）电源电压U．（2）电阻R2的阻值．（3）通电10s，电流通过电阻R2做的功W2．19、某家庭用电热水壶的工作电压为220V，工作电流为5.0A，用它将1.0L的水从20℃加热到lOO℃，效率约为60%．已知水的比热容为4.2×l03J/（kg•℃），求：（1）水吸收的热量；（2）电热水壶消耗的电能；（3）加热的时间．20、如图所示，电源电压保持不变，电阻R2的阻值为15欧．闭合电键S后，电流表的示数为1安，通过电阻R2的电流为0.4安．求：（1）电源电压U；（2）电阻R1的阻值；（3）通电10秒，电流通过电阻R1所做的功W1．21、某导体两端电压为6伏，通过它的电流为0.8安，通电时间为10秒，求电流所做的功W。
一、实验,探究题1、现有两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干。
在利用“伏安法”测量定值电阻R1阻值的实验中：（1）请你按图甲所示的电路图，以笔画划线代替导线，将图乙中的电路连接完整。
（2）实验前为了保护电路，滑动变阻器的滑片应置于端（选填“A”或“B“）；（3）闭合开关，无论怎样栘动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是（填符号）A．滑动变阻器断路 B．R x断路 C．R x短路（4）排除故障后，当电压表示数为2.7V时，电流表示数如图丙所示，则通过R x的电流大小为。
它的阻值是Ω。
（5）本实验要多次测量取平均值，是为了。
参考答案一、填空题1、0.1；22002、【考点】电功的计算．【分析】已知电视机的额定功率和工作时间，根据公式W=Pt可求消耗的电能．【解答】解：已知P=120W=0.12kW，t=2h，由P=可得，正常工作2h消耗的电能：W=Pt=0.12kW×2h=0.24kW•h，故答案为：0.24．3、4453.6 8800 0.014、1216.8．5、90 2406、128.4；77.04．7、【考点】电功的计算；电功的实质．【分析】（1）电动机的工作原理是通电导体在磁场中受到力的作用，将电能转化为机械能；锂电池充电时，相当于用电器，消耗电能；（2）从材料中可以看出，该电池的电压和电量，根据公式W=UIt可求它充足电后所储存的电能．【解答】解：（1）电动自行车行驶时消耗电能，获得机械能，因此是将电能转化为机械能；充电过程中，锂电池消耗电能，所以相当于用电器；（2）所储存的电能是W=UIt=36V×10A×3600s=1.296×106J．故答案为：机械；用电器；1.296×106．二、选择题8、D9、C【考点】电功率．【分析】电功率是指电流在单位时间内做功的多少，它是表示电流做功快慢的物理量．【解答】解：AD、电流做功是电能转为其它形式能的过程，是表示电流做功多少的物理量，故AD错误；B、电功率是表示电流做功的快慢，而不是效率高低，故B错误；C、电功率是反映电流做功快慢程度的物理量，电功率越大，说明单位时间能消耗电能越多，电流做功越快，故C正确．故选C．10、D 11、A【考点】电功的实质．【分析】根据电风扇、电炉、电动起重机和蓄电池充电中的能量转化分析．【解答】解：A、说法正确，电风扇主要把电能转化为机械能．B、说法错误，电炉主要把电能转化为内能．C、说法错误，给蓄电池充电的过程中，电能转化为化学能．D、在电流通过电动起重机的过程中，主要是电能转化机械能．故选A．12、C 13、D 14、A【解析】试题分析：两盏电灯并联接在同一电源上时，因并联电路中各支路两端的电压相等，甲灯的电阻小，工作相同的时间，由W=UIt=U2/Rt可知，甲灯消耗的电能多，故A正确、BCD错误，故选A。
考点：电功计算公式的应用三、计算题15、1）（2）16、【考点】IH：欧姆定律的应用；JA：电功率的计算．【解答】解：由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R2支路的电流．（1）因并联电路中各支路两端的电压相等，所以，由I=可得，电源的电压：U=I2R2=0.8A×10Ω=8V；（2）因并联电路中干路电流等于各支路电流之和，所以，通过R1的电流：I1=I﹣I2=2A﹣0.8A=1.2A，电阻R1消耗的电功率：P1=UI1=8V×1.2A=9.6W．答：（1）电源电压为8V；（2）电阻R1消耗的电功率为9.6W．17、【解答】解：（1）原电路中R2与R1串联，电压表测R2的电压，电流表测电路中的电流，通过R2的电流I2==1A，根据串联电路电流的规律，电流表的示数为1A；此时变阻器的电压U1=10V﹣6V=4V，因通过变阻器的电流I1=1A，变阻器连入电路中的电阻R1==4Ω；（2）调整滑动变阻器的滑片，使电压表的示数为U′2=3V，此时电路中电流大小I′==0.5A，通电30s，整个电路消耗的电能W=UI′t=10V×0.5A×30s=150J．答：（1）电压表的示数为6V时，电流表的示数为1A；此时滑动变阻器R1的电阻值为4Ω；（2）调整滑动变阻器的滑片，使电压表的示数为3V时，则通电30s，整个电路消耗的电能为150J．18、【解答】解：（1）电源电压U=I1R1=0.3A×20Ω=6V．（2）电阻R2的阻值R2===30Ω．（3）通电10s，电流通过电阻R2做的功W2=UI2t=6V×0.2A×10s=12J．答：（1）电源电压是6V．（2）电阻R2的阻值是30Ω．（3）通电10s，电流通过电阻R2做的功是12J．19、【考点】电功与热量的综合计算．【解答】解：（1）水的体积：V=1L=1×10﹣3m3，由ρ=可得，水的质量：m=ρV=1.0×103kg/m3×1×10﹣3m3=1kg，水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×1kg×（100℃﹣20℃）=3.36×105J；（2）由η=×100%可得，电热水壶消耗的电能：W===5.6×105J；（3）根据W=UIt可得，加热的时间：t==≈509.1s．答：（1）水吸收的热量为3.36×105J；（2）电热水壶消耗的电能为5.6×105J；（3）加热的时间约为509.1s．20、解：（1）∵并联电路中各支路两端的电压相等，∴∴根据欧姆定律可得，电源的电压：U=U2=I2R2=0.4A×15Ω=6V；（2）∵并联电路中干路电流等于各支路电流之和，∴通过R1的电流：I1=I﹣I2=1.0A﹣0.4A=0.6A，则R1===10Ω；（3）通电10秒，电流通过电阻R1所做的功：W1=U1I1t=6V×0.6A×10s=36J．答：（1）电源电压为6V；（2）电阻R1的阻值为10Ω；（3）通电10秒，电流通过电阻R1所做的功为36J．21、W＝UIt＝6伏×0.8安×10秒＝48J一、实验,探究题1、解：（1）滑动变阻器下面的接线柱已经选择，上面选择哪一个都行，如下图；；（2）实验前，为保护电路，应将滑动变阻器的滑片置于阻值最大处，结合实物图可知，滑片应滑到B端；（3）闭合开关，移动滑动变阻器滑片P，发现电流表无示数，说明电路有地方发生断路；电压表有示数，说明电阻R x断路；故B 正确。
