电阻电感电容的并联电路
串并联电路的电流和电压计算
串并联电路的电流和电压计算电路是电能传输和控制的基本载体，串并联电路是电路中常见的两种电路连接方式。
在实际应用中，我们需要根据电路中元件的连接方式计算电流和电压，以确保电路正常工作。
本文将介绍串并联电路的电流和电压计算方法。
一、串联电路串联电路是将多个电阻、电容或电感器按照一定顺序连接起来，电流依次流过每个元件。
在串联电路中，总电流贯穿整个电路，而电压在不同元件之间分配。
1. 电流计算在串联电路中，各元件的电流相等，即总电流等于各元件电流之和。
如果串联电路中有n个电阻，总电流I总可以通过以下公式计算：I总= I1 = I2 = …… = In其中，I1、I2、……、In分别为每个电阻的电流。
2. 电压计算在串联电路中，各元件的电压之和等于电源电压。
如果串联电路中有n个电阻，总电压U总可以通过以下公式计算：U总= U1 + U2 + …… + Un其中，U1、U2、……、Un分别为每个电阻的电压。
二、并联电路并联电路是将多个电阻、电容或电感器的一端连接起来，另一端连接在一起。
在并联电路中，各元件之间的电压相等，而电流在不同元件之间分配。
1. 电流计算在并联电路中，各元件电流之和等于总电流。
如果并联电路中有n个电阻，总电流I总可以通过以下公式计算：I总= I1 + I2 + …… + In其中，I1、I2、……、In分别为每个电阻的电流。
2. 电压计算在并联电路中，各元件之间的电压相等，即总电压等于各元件的电压。
如果并联电路中有n个电阻，总电压U总可以通过以下公式计算：U总= U1 = U2 = …… = Un其中，U1、U2、……、Un分别为每个电阻的电压。
三、综合计算在实际应用中，电路往往是由串联电路和并联电路组合而成。
此时，可以先计算每个串联电路的总电流和总电压，再计算整个并联电路的总电流和总电压。
四、总结串并联电路是电路中常见的两种连接方式，在实际应用中需要根据电路连接方式计算电流和电压。
通过本文的介绍，我们了解到串联电路中电流相等，电压分配；并联电路中电压相等，电流分配。
电感并联电阻的作用
电感并联电阻的作用
电感并联电阻的作用如下：
1.提高电路稳定性：电阻可以限制电流，而电感则能够稳定电流。
将它们并联在一起，可以使电路的稳定性更好。
2.调节电路频率：电感与电容并联可以形成振荡电路，而电阻可以调节电路的频率。
因此，通过同时并联电感和电阻，可以实现对电路频率的精确控制。
3.抑制电路噪声：电感有一定的滤波作用，可以消除电源噪声等外界干扰。
与电阻并联，可以有效地抑制电路的噪声。
4.减小电路功耗：电阻通过吸收电路中的一部分电能，减小电路的功耗。
而电感则可以储存电能，从而减少能量的损耗。
将它们并联在一起，可以减小电路的总功耗。
总之，电感并联电阻可以在电路中发挥多种作用，使电路更加稳定、精确和高效。
电阻、电感和电容并联电路
电阻、电感和电容并联电路3.6.1 电压和电流的关系如图3.17（a ）为RLC 并联电路，3.17（b ）是它的相量图。
按图中选取的电流、电压关联参考方向，并设电压为 )sin(2u t U u ψω+= （3-31）（a ） （b ）图3.17 RLC 并联电路及相量图则根据KCL 可写出L C R i i i i ++= （3-32）用相量表示式（3-33）（3-34）为u U U ψ∠=. （3-33）L C R I I I I ....++= （3-34）根据各元件的电压电流的相量关系，式（3-34）可改写成 ......)1(11U Y U C L j R Cj UL j UR U I =⎥⎦⎤⎢⎣⎡+-+=++=ωωωω（3-35） 式（3-35）也称为欧姆定律的相量形式，复数Y 称为复导纳。
由相量图可知22)(L C R I I I I -+= （3-36） RL C I I I -=arctanϕ （3-37） 3.6.2 复导纳 由式（3-35）可知RLC 并联电路的复导纳为 jB G B B j G LC j R Y L C +=-+=++=)()1(1ωω （3-38） 或 ϕ∠==Y U IY .. （3-39）式中，Y 称为电路的复导纳，单位是西门子（S ）。
实部G 是该电路的电导，单位西门子（S ），虚部L C B B B L C ωω1-=-=称为电纳，单位西门子（S ），其中22B G Y +=为复导纳Y 的模，也称为导纳，⎪⎪⎭⎫ ⎝⎛-==G B B G BL C arctan arctan ϕ为复导纳的辐角，也称为导纳角。
3.6.3电路中的三种情况及相量图电路元件参数的不同，电路所呈现的状态不同。
对RLC 并联电路可分为下列三种情况。
1.当C L B B >，即C L I I >，0<ϕ，表明总电流滞后电压，电路呈感性的，如图 3.18（a ）所示2.当C L B B <，即C L I I <，0<ϕ，表明总电流超前电压，电路呈容性，如图3.18（b ）所示3.当C L B B =，即C L I I =，0=ϕ表明电端口电压与电流同相，电路呈阻性的，这种情况称为RLC 并联电路的谐振，如图3.18（c ）所示（a ） （b ） （c ）图3.18 RLC 并联电路三种情况相量图[例3.11] 在RLC 的并联电路中，已知F C mH L R μ40,5020==Ω=，，当该电路接入220V 、50Hz 的正弦电源时，求电路的复导纳为多少？写出电路中总电流的瞬时表达式。
交流电路电阻、电感和电容的串、并联实验
6. 分析并联电路特性
7. 对比串并联电路特性
使用测量仪表分别测量并联电路中的电压、电流和功率因数等参数，并记录数据。
根据测量数据，分析并联电路中电阻、电感和电容对电路特性的影响，如阻抗、相位角等。
将串联电路和并联电路的测量数据进行对比，分析两种不同连接方式对电路特性的影响。
实验步骤
2. 在连接电路时，应注意正负极的连接顺序，避免短路或接反导致实验失败或损坏实验器材。
电容串联实验数据记录与处理
04
电阻、电感、电容并联实验
并联电路中各元件的电压相等，即U1=U2=U3=…=Un。
并联电路的总电流等于各元件电流之和，即I=I1+I2+I3+…+In。
并联电路具有分流作用，即每个元件分得的电流与其电阻成反比。
01
02
03
04
并联电路特点分析
数据记录
记录各电阻的阻值和总电阻的阻值，以及实验过程中的其他相关数据。
通过实验数据，我们验证了交流电路中欧姆定律、基尔霍夫定律等基本原理的正确性。
串联电路中，总阻抗等于各元件阻抗之和，而并联电路中，总阻抗的倒数等于各元件阻抗倒数之和。
实验结果还表明，在特定频率下，电感和电容的阻抗相等，此时电路处于谐振状态，电流达到最大值。
实验结论总结
进一步研究不同频率下电阻、电感和电容的串并联特性，以及它们对电路性能的影响。
交流电桥
交流电桥是一种测量交流电路阻抗和相位差的实验仪器。通过调节电桥平衡，可以测量出待测电路的阻抗和相位差。
实验原理
阻抗
01
在交流电路中，阻抗是表示元件对电流阻碍作用的物理量，包括电阻、电感和电容的阻抗。阻抗的大小和相位角反映了元件对电流的阻碍程度和电流与电压之间的相位关系。
电阻电感电容的并联电路

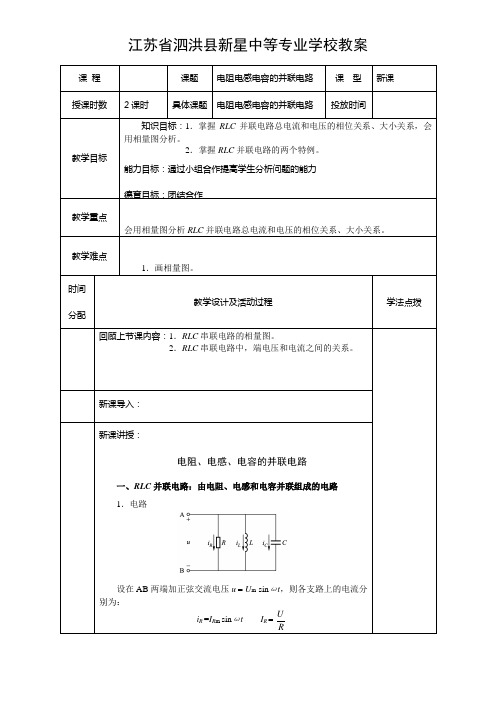

课程课题电阻电感电容的并联电路课型新课授课时数2课时具体课题电阻电感电容的并联电路投放时间教学目标知识目标：1．掌握RLC并联电路总电流和电压的相位关系、大小关系，会用相量图分析。
2．掌握RLC并联电路的两个特例。
能力目标：通过小组合作提高学生分析问题的能力德育目标：团结合作教学重点会用相量图分析RLC并联电路总电流和电压的相位关系、大小关系。
教学难点1．画相量图。
2．总电流与电压的相位关系时间分配教学设计及活动过程学法点拨回顾上节课内容：1．RLC串联电路的相量图。
2．RLC串联电路中，端电压和电流之间的关系。
新课导入：新课讲授：电阻、电感、电容的并联电路一、RLC并联电路：由电阻、电感和电容并联组成的电路1．电路设在AB两端加正弦交流电压u = U m sinωt，则各支路上的电流分别为：i R=I R m sinωt I R=RUi L = I C m sin(ω t -2π) I L =L X Ui C = I C m sin(ωt +2π) I C =CX U2．相量图以电压为参考相量 （1）X L > X C （2）X L < X C （3）X L = X C3．总电流和电压之间的关系 从分析相量图得出结论（1）总电流和电压的大小关系 ① 电流三角形：电路中总电流与各支路电流构成一个直角三角形，叫电流三角形。
I =22)(C L R I I I -+② 欧姆定律表达式I =ZU；|Z | = 22)11()1(1CL X X R -+→导纳三角形（2）相位间的关系① 当X L > X C 时，总电流超前端电压 ϕ 角，电路呈电容性。
② 当X L < X C 时，总电流滞后端电压 ϕ 角，电路呈电感性。
③ 当X L = X C 时，则I L = I C ，端电压与总电流同相，电路呈电阻性，电路的这种状态叫并联谐振。
其中：总电流与端电压的相位差为：ϕ = ϕ i - ϕ u = - arctan RC L I I I -= - arctan R U X U X U CL ///-= - arctanGB B CL - < 0 感纳B L =L X 1；容纳B C =C X 1；电导G =R1，单位：西门子（S ）。
第六节 电阻、电感、电容的并联电路
U IC = = BCU XC
三、RLC并联电路的总电流和电压的大小关系
I 令 Y = 则Y = G 2 ( BL BC ) 2 = G 2 B 2 U
上式称为导纳三角形关系式，式中|Y|叫做R-L-C并联电路的导 纳，其中B = BL BC叫做电纳，单位均是西门子(S)。 导纳三角形的关系如图所示。
一、RLC并联电路的电流关系
设电路中电压为u =Umsin(w t)，则根据R、L、C的基 本特性可得各元件中的电流：
iR = Um sin(wt ) ， R iL = Um p sin w t ， XL 2 iC = Um p sin w t XC 2
二、RLC并联电路的总电流和电压的相位关系
作出相量图，如图所示，并得到各电流之间的大小关系。
= u 0 i 0 = arctan
= arctan
IC I L IR
BC BL 0 G
I L IC 0
I L IC
感性
0 容性
2．容性电路：当XL > X C 时，即B L < BC ，则I L < IC ， 阻抗角 < 0，电压u比电流i滞后 ，称电路呈容性；
2、 R-L并联电路
若将R-L-C并联电路中的电容开路去掉（IC=0），即 可获得R-L并联电路。
I = I I = G B U = YU
2 R 2 L 2 2 L
式中 另外
2 Y = G 2 BL
BL = arctan G
【例8-9】 已知在R-L并联电路中，R = 50 ，L = 0.318 H，工频电源f = 50 Hz， 电压U = 220 V，试求：(1) 求各支路电流 IR、IL、总电流I；(2) 等效阻抗大小|Z|； (3) 电路呈何性质。 解：(1)由 IR = U/R = 220/50 = 4.4 A，XL = 2pfL 100 ，IL = U/XL = 2.2 A，可得 2 2 I = IR IL = 4.92 A (2) |Z|= U/I = 220/4.92 = 44.7 (3) 在R、L并联电路中，BC = 0，BL > 0，则B = BC BL < 0， 电路呈感性。
并联电路基本特性总结
并联电路基本特性总结并联电路是电子学中常见的电路配置之一，它由多个电阻、电容或电感等元件以并联的形式连接在一起。
本文将对并联电路的基本特性进行总结，并探讨其在电子电路中的应用。
一、并联电路的特点1. 电压相同：在并联电路中，各个元件的两端电压相等。
这是因为在并联连接的电路中，每个元件都直接连接到电源的正负极上，所以它们在电路中所受到的电压是相同的。
这一特点可以用来为不同元件提供相同的电压，以满足各自的工作需求。
2. 电流分流：在并联电路中，电流会分流通过每个并联元件。
具体而言，总电流将根据每个元件的电阻大小以不同比例分配到各个元件中。
并联电路的分流特性可以用来为不同元件提供适合的电流，以保证它们能正常工作。
3. 总电流等于分路的总和：在并联电路中，总电流等于各个分路电流之和。
这是由基尔霍夫定律所决定的，根据该定律可得出总电流等于电路中各个节点处电流的代数和。
这个特点可以用来计算并联电路中的总电流，从而更好地控制电路的工作状态。
二、并联电路的应用1. 分压电路：并联电路中的电阻元件可用于分压应用。
通过合理选择并联的电阻值，可以将输入电压分割为不同比例的输出电压。
分压电路在电子设备中广泛使用，用于电压调节、输入信号匹配等方面。
2. 分流电路：并联电路中的电阻元件可用于分流应用。
根据不同的电阻比例，可以将电流分配到不同的分支上，实现电流的分流效果。
这在需要为多个元件提供不同电流的电路中非常有用。
3. 广义电容器：并联电路中的电容元件可用于构造广义电容器。
将多个电容器以并联的方式连接在一起，可以实现更大的总电容值。
广义电容器在直流滤波、能量储存等场景中有着重要的应用。
4. 多声道音频系统：在多声道音频系统中，如多声道扬声器、耳机等，常会使用并联电路来连接多个声道。
这样可以保证每个声道都能获得相同的输入信号，并实现音频的同时播放。
三、并联电路的研究与发展随着电子技术的不断发展，对并联电路的研究也在不断深入。
串联电路与并联电路的计算
串联电路与并联电路的计算串联电路与并联电路是电路中常见的两种连接方式。
了解并能够计算串联电路与并联电路的电流、电压、电阻等特性对于电路设计、故障排除以及电路分析都非常重要。
一、串联电路的计算串联电路是指多个电阻、电容或电感等元件按照顺序连接起来，电流依次通过这些元件。
在串联电路中，总电压等于各个电阻、电容或电感的电压之和，而总电流保持不变。
1. 串联电阻的计算当多个电阻串联时，总电阻等于各个电阻的阻值之和。
例如，若有三个电阻R1、R2和R3串联，则总电阻RT等于RT = R1 + R2 + R3。
2. 串联电容的计算当多个电容串联时，总电容的倒数等于各个电容的倒数之和。
例如，若有三个电容C1、C2和C3串联，则总电容的倒数为CT = (1/C1 +1/C2 + 1/C3)^(-1)。
3. 串联电感的计算当多个电感串联时，总电感等于各个电感的电感之和。
例如，若有三个电感L1、L2和L3串联，则总电感LT = L1 + L2 + L3。
二、并联电路的计算并联电路是指多个电阻、电容或电感等元件同时与电源正负极相连。
在并联电路中，总电流等于各个元件的电流之和，而总电压保持不变。
1. 并联电阻的计算当多个电阻并联时，总电阻的倒数等于各个电阻的倒数之和。
例如，若有三个电阻R1、R2和R3并联，则总电阻的倒数为1/RT = 1/R1 +1/R2 + 1/R3。
2. 并联电容的计算当多个电容并联时，总电容等于各个电容的电容之和。
例如，若有三个电容C1、C2和C3并联，则总电容CT = C1 + C2 + C3。
3. 并联电感的计算当多个电感并联时，总电感的倒数等于各个电感的倒数之和。
例如，若有三个电感L1、L2和L3并联，则总电感的倒数为1/LT = 1/L1 +1/L2 + 1/L3。
总结：串联电路与并联电路的计算方法如上所示，运用这些公式可以准确计算电路中的电流、电压和电阻等参数。
同时，需要注意电路分析中各个元件的正确连接以及单位的统一。
阻抗的串并联公式
阻抗的串并联公式阻抗是电路中电阻和电感、电容元件的总体抵抗性质的综合，是交流电路分析的重要参数之一。
在电路中，阻抗可以通过串、并联的方式来计算。
下面，我们就来详细介绍一下阻抗的串并联公式。
串联阻抗公式：在电路中，若存在多个电阻、电感、电容元件串联在一起，则构成了一个串联电路。
串联电路中，电流在各个元件中依次通过，在通过每个元件时，电流大小相同，但电压不同，各个电阻、电感、电容元件的阻抗（Z）相互叠加。
其串联阻抗公式为：Ztotal = Z1 + Z2 + Z3 + …… + Zn其中，Z1，Z2，Z3……Zn 分别为串联电路中的每个电阻、电感、电容的阻抗。
并联阻抗公式：在电路中，若存在多个电阻、电感、电容元件并联在一起，则构成了一个并联电路。
并联电路中，各个元件的电压相同，但电流大小不同，各个电阻、电感、电容元件的阻抗（Z）相互叠加产生了等效的总阻抗。
其并联阻抗公式为：1/Ztotal = 1/Z1 + 1/Z2 + 1/Z3 + …… + 1/Zn其中，Z1，Z2，Z3……Zn 分别为并联电路中的每个电阻、电感、电容的阻抗。
串并联的综合：对于大多数复杂电路，既有串联电路，又有并联电路，因此需要用串联、并联的综合公式来计算。
在这种情况下，需要先计算出各个串联电路的总阻抗，然后将所得结果作为各并联电路的元件之一，最后使用并联阻抗公式计算总阻抗。
此外，在电路中几乎所有元件都具有一定的阻抗，因此串并联的公式应用非常广泛，特别是在高频电路和通信电路中经常需要使用串并联公式进行分析计算。
因此，对于工程师和电子学爱好者来说，深入理解串并联公式的原理和应用是非常必要的。
掌握电阻电感电容并联电路中电压与电流的相位和数量
一、电流与电压的关系
二、并联谐振
1.并联谐振的定义
当IL＝IC时,总电流与电压同相，这种现象
称为并联谐振。并联谐振的条件是XL＝XC，谐
振频率为：
f0
2π
1 LC
2.并联谐振的特点
（1）因总电流I＝IR时为最小，所以电路的总阻抗最
大，且呈阻性。 即：
Z0
U I0
（2）并联谐振时，电感支路和电容支路的电流大小近
收音机的输入调谐回路
课堂小结
1.当IL＝IC时,总电流与电压同相，这种现 象称为并联谐振。并联谐振的条件是XL＝XC， 谐振频率为：
f0
பைடு நூலகம்
2π
1 LC
2.并联谐振的特点
（1）因总电流I＝IR时为最小，所以电路的总 阻抗最大，且呈阻性。 即：
Z0
U I0
（2）并联谐振时，电感支路和电容支路的电
流大小近似相等，方向近似相反，且为总电流的Q
似相等，方向近似相反，且为总电流的Q倍。其中，Q称为
电路的品质因数： Q IL IC XL XC I0 I0 R R
并联谐振时，电感和电容支路的电流会大大超过总电
流，所以并联谐振又称为电流谐振。
【知识拓展】 并联谐振电路在实际中的应用
在电子电路中，并联谐振电路主要被用来组成振 荡器和选频器。收音机、电视机的“中周”就是并联 谐振电路。
倍。其中，Q称为电路的品质因数：
Q IL IC XL XC I0 I0 R R
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课前复习
1．RLC 串联电路的相量图。
2．RLC 串联电路中，端电压和电流之间的关系。
第六节 电阻、电感、电容的并联电路
一、RLC 并联电路：由电阻、电感和电容并联组成的电路 1．电路
设在AB 两端加正弦交流电压u = U m sin ωt ，则各支路上的电流分别为：
i R =I R m sin ωt I R =
R
U i L = I C m sin(ω
t -
2
π
) I L =L X U
i C = I C m sin(ωt +2π
) I C =C
X U
2．相量图
以电压为参考相量 、
（1）X L > X C （2）X L < X C （3）X L = X C
3．总电流和电压之间的关系 从分析相量图得出结论
（1）总电流和电压的大小关系
① 电流三角形：电路中总电流与各支路电流构成一个直角三角形，叫电流三角形。
I =22
)(C L R I I I -+
② 欧姆定律表达式
I =
Z
U
；|Z | = 22)11()1(1
C
L X X R -+→导纳三角形
（2）相位间的关系
① 当X L > X C 时，总电流超前端电压 ϕ 角，电路呈电容性。
② 当X L < X C 时，总电流滞后端电压 ϕ 角，电路呈电感性。
③ 当X L = X C 时，则I L = I C ，端电压与总电流同相，电路呈电阻性，电路的这种状态叫并联谐振。
其中：总电流与端电压的相位差为：
ϕ = ϕ i - ϕ u = - arctan R
C L I I I -= - arctan R U X U X U C
L ///-
= - arctan G B B C
L - < 0
感纳B L =
L X 1；容纳B C =C X 1
；电导G =R
1，单位：西门子（S ）。
注意：
在 R-L -C 串联电路中，当感抗大于容抗时电路呈感性；而在 R-L-C 并联电路中，当感抗大于容抗时电路却呈容性。
当感抗与容抗相等时（X C =X L ）两种电路都处于谐振状态。
例：在R-L-C 并联电路中，R=40Ω，X L =15Ω，X C =30Ω，接到外加电压
V )30314sin(2120 +=t u 的电源上。
求：（1）电路上的总电流； （2）电路的总阻抗；
（3）画出电压和个支路中电流的相量图。
解：（1）各支路中的电路分别为
I R =
R U =40120
A=3A I L =L X U =15120
A=8A
I L =C X U =30
120A=4A
所以，电路上的总电流为
I =22
)(C L R I I I -+=22)48(3-+=5A
（2）电路的总阻抗为
|Z | =
I U =5
120=24Ω （3）电压和各支路上电流的相量图如下图
小结： 1．填表
RL 并联
RC 并联
RLC 并联
X L >X C X L <X C X L =X C
总电流表达式 阻抗表达式
电压与总电流的大小关系
2。
