安可信燃气报警器说明书 aec2363a2

一、安装方式

方式一：可上进线或下进线，实现墙面安装。

1、在墙上打两个安装孔（对应底板上的安装孔为备用安装孔注意：针对不同的墙面采用专用工具）。

2、在安装孔内打入翔料膨胀螺钉。

3、将安装底板用螺钉固定在塑料膨胀螺钉上。

4、将探测器卡入安装底板。

方式二：实现预埋盒安装

1、用螺钉通过安装孔4-5，将安装底板固定在墙上的预埋盒上。

2、将探测器卡入安装底板上。

二、通电前，检查供电电源线路是否正常

冉插上电源，探测器3个指示灯循环闪烁，并鸣叫5声开始自检。延时约5分钟后，蜂鸣器鸣叫声进入正常工作状态，仅“电源”灯（绿灯）闪烁。

三、正常工作状态

在探测器无故障或报警状态下，“电源”灯（绿灯）闪烁。

此状态下按“自检”键，探测器进行声光自检（3个指示灯循环闪烁，并鸣叫5声）同时联动输出。

msa可燃气体报警器说明书

msa可燃气体报警器说明书可燃气体报警器的原理：可燃气体报警器的工作原理是通过接收可燃气体浓度报警号的同时，报警器也会发出报警声，会同时发出报警息。报警器的气体浓度报警息会通过无线传输到控制器，通过控制器再传到显示。用户在使用可燃气体报警器时，只需按一下按钮就能对可燃气体浓度进行检测。并且报警声会自动发送到用户的手机上，让用户及时发现燃气泄漏，采取相应的措施进行防范。 1、可燃气体报警器出厂时配置了一个3 M胶管，在使用过程中如果有任何异常，请立即停止使用。 3 M胶管的长度为0 cm左右，胶管两端必须带一颗小螺丝固定，不能用手拧紧，也不能使用铁丝作为捆扎线。3 M胶管也是不可拆开连接固定的。如果需要连接，请用两根同号的小螺丝固定在1 m长的3 M胶管上，确保牢固。切记！不能将3 M胶管安装在可燃气体报警器内部！4、可燃气体报警器运行时要经常检查报警按钮是否有反应、报警号是否正常，一旦有反应会立即进行报警提示。 2、将可燃气体报警器接入控制箱电源，然后启动远程控制系统控制可燃气体报警器工作。由于这套系统采用无线方式，因此可以由端直接与气体报警器进行连接。我们可使用配套的接收器通过无线方式与它进

行连接。也可以在端上通过手机发送指令来控制可燃气体报警器工作，但是这种方式都需要我们提前规划好。由于可燃气体报警器是一种可燃气体浓度报警器。如果发生了事故，这些传感器会同时发出报警声，通知我们人员处理。 3、如果报警器工作时有闪烁现象和异常声音，应立即停止使用。对可燃气体报警器进行仔细检查，如果有异常，应立即联系维修人员，并检查报警器是否完好。可燃气体报警器是检测可燃气体浓度的设备，在工作过程中难免会有一些微小的杂质，如有杂质进入报警器可能会导致报警铃报警功能失灵等。因此，可燃气体报警器一定要定期对内部组件进行清洁，保证报警器内部都是干净的。而且要保证报警器的使用寿命要保证其持续工作才能够延长其使用寿命，如果出现故障，需要及时更换报警器。 4、用户在安装使用可燃气体报警器时，需确保安全距离的宽度应不小于2米，以便准确检测报警气体；并且，可燃气体报警器在出厂时需经测试后方可使用。1、可燃气体报警器的安装位置：在建筑的外墙上必须安装可燃气体报警器，而且其位置要避开燃气管道以及燃气报警器的支架及内壁。2、安装环境：建议环境温度不低于5℃，相对湿度小于60%,空气相对湿度小于70%。3、使用场所：建议使用可燃气体报警器，并且在使用过程中需保持周围环境温度在5℃

希尔德燃气报警器说明书

希尔德燃气报警器说明书希尔德燃气报警器是一种用于检测室内燃气泄漏并及时报警的设备。以下是一份可能的希尔德燃气报警器说明书：一、前言：此燃气报警器，可检测到天然气、煤气等易燃气体泄漏，当浓度达到警戒线时，燃气报警器会发出声音，提醒您及时关闭燃气阀门或采取应急措施，以确保您的生命财产安全。二、技术参数： 1. 燃气检测范围：天然气、煤气等易燃气体 2. 探测原理：半导体传感器 3. 报警浓度：天然气（10%LEL - 25%LEL）、煤气（≥0.1%） 4. 报警音量：大于80分贝 5. 工作电源：AC220V或DC9V电源 6. 静态功耗：≤0.3W 7. 报警输出：声光报警等 8. 温度范围：-10℃ ~ 50℃ 9. 湿度范围：≤95%RH 三、安装及使用： 1. 安装方式：燃气报警器应安装在室内燃气管道附近或易燃气体泄漏可能较大的地方，并保证方便触发测试。 2. 室内燃气管道安装：（1）确认管道阀门关闭状态；（2）拧开燃气报警器底部的螺钉，并将燃气报警器底部固定在管道上；（3）确认底部灯亮，红灯亮表示未检测到燃气，绿灯亮表示燃气检测正常。 3. DC9V电池安装：按照燃气报警器底部的正负极标记安装电池，开启电源，将燃气报警器放置在易泄漏地点或易燃气体接触面前。四、维护： 1. 科学存放和使用，避免晒雨； 2. 定期进行声音和检测的测试，如需要清洁请用清水擦拭； 3. 电池电量低使用请更换电池； 4. 如出现异常情况，请立即关闭电源和燃气阀门，并寻找专业人员进行检查，以免对人身财产造成危害。

五、注意事项： 1. 请勿拆卸及修改燃气报警器； 2. 请勿把电池放在高温、潮湿的环境下； 3. 请勿用湿布擦拭探头和燃气报警器的外壳； 4. 请勿安装在有风的地方或室外； 5. 本产品需安装才能发挥正确的功能，严禁私自更改。以上是一份可能的希尔德燃气报警器说明书，具体以实际产品说明书为准。在使用燃气报警器时，一定要严格遵守操作规程，提高安全意识，确保生命财产安全。

dovelet燃气报警器说明书

dovelet燃气报警器家用天然气人工煤气报警器型号:RL044726（DOVELET)JP-BQ011A联动式可燃气体探测器本机可连续自动监测室内燃气泄漏程度，发出声光报警，并输出控制信号至报警系统或关断气阀，有效避免因燃气泄漏造成的火灾、死亡等恶性事故。本产品220V可以直接接线，带插头，也可以改线。用于检测气体泄露。燃气公司的燃气泄露探测与控制品牌。 1、工作原理：探测器检测基本原理是随着被检测气体的浓度增大，传感器阻值下降，在检测电路中，通过电阻/电压变换电路，将传感器电阻值随浓度变化转换成电压随浓度的变化，将该电压与探测器单片机设定的报警动作值设定电压相比较，如达到报警条件则输出声光报警信号，并根据需求可输出各种类型的控制信号，控制相关执行机构或数据传输。 2、主要工作特性：用于检测天然气体。采用常温型半导体气敏传感器发光二管（LED）指示工作状态、报警状态、故障状态可提供开关量输出、脉冲输出驱动电磁阀、电动阀、控制排气扇、抽油烟机、网络应用及线发射信号输出等模式供用户选择。抗干扰能力强，适应环境能力强 3、应用：用于经常用气又可能泄露的高危场所如燃气管道、厨房、燃气热水器、沼气用户及其它易燃易爆场所。家居厨房使用燃气热水器的浴室燃气锅炉

4、安装方式：

5、技术参数：静态功耗：￡0.5W 报警音量：370dB 使用环境温度范围: 0℃～55℃室内型使用温度范围：30%RH～93%RH 使用压力范围：86kPa～106kPa (*101kPa为一个标准大气压) 重复性误差：天然气￡&plun;3%(LEL) 响应时间：￡30秒正常初期稳定时间：小于3分钟（长期未通电存贮时次通电稳定时间稍长）传感器寿命：>5年

霍尼韦尔可燃气报警器说明书

霍尼韦尔可燃气报警器说明书一、技术指标感应气体：煤气、天然气、液化气电源：DC 12V直流电源或AC220V/50Hz家用电源工作环境：温度:-10℃～+40℃；相对湿度：≤90%RH 声压范围：≥70dB/m 报警浓度：15%LEL 恢复浓度：8%LEL 稳定性：长期工作报警浓度误差不大于±5%LEL 重复性：重复测试报警浓度误差不大于±5%LEL 报警浓度误差：不大于±5%LEL 报警方式：声光报警,切断燃气阀与输出联网信号消耗功率：不大于5W 注：标定气样为CH4气体二、安装位置：霍尼韦尔可燃气体报警器安装在距气源半径1.5m以内的合适位置。若用于检测液化气时，因液化气比空气重，报警器须安装在高出地面0.3—1.0m处。若用于检测天然气、煤气时，由于天然气、煤气比空气轻，报警器须安装在接近天花板0.3---1.0m处。

安装位置不要正处燃气灶上面，不要安放在排气扇、门窗边和浴室水汽较大处。安装阀门控制器（1）将阀门控制器安装于球阀的上面，控制器的卡口卡住球阀的手柄，控制器的转动轴要与球阀的转动轴一致，使控制器与球阀的转动灵活，以免损坏控制器或球阀。（2）用螺丝和固定板把控制器固定在燃气管道上。（3）将阀门控制器安装在液化气瓶上。（4）用连接线把可燃气体报警器和阀门控制器连接起来。（5）红线为正极，黑线为负极，黄线为公共接点。黄线与绿线为常闭接点，黄线与蓝线为常开接点。三、工作、测试及维护程序将霍尼韦尔可燃气体探测器电源插头插入电源插座中。（或接入12V DC电源，红线为正极，黑线为负极）。通电后，探测器将会打开阀门，如阀门控制器损坏或没有装入阀门控制器，约15秒后，橙色指示灯点亮。如果阀门控制器正常，橙色指示灯则不亮。探测器在正常探测状态下,能自动检测到接入的阀门控制器,并将阀门打开。此后探头进入预热状态，绿色发光二极管每秒闪烁一次，约三分钟后，蜂鸣器发出“嘀—”的一声，电路进入稳定的工作状态。绿色指示灯点亮，表示电路正常工作。橙色指示灯点亮，表示阀门控制器损坏或没有装入阀门控制器。橙色指示灯闪烁，表示阀门已经打开。

天燃气报警器使用说明 SNK8000说明简易

一、概述： SNK8000型总线气体报警控制器是本公司开发的高新技术产品，采用高集成度单片机作为控制管理核心，自带备电与联动。与本公司的SNT200型点型气体探测器相配接，组成功能强大的气体报警监控系统。该产品是严格按照GB16808-2008《可燃气体报警控制器》设计而成。由于采用RS485总线结构形式，所以该系统的最大特点是信号传输距离远，安装方便，节省一次性投资，特别适合控制范围比较大的应用场合；由于采用数字量传输，所以该系统工作稳定、可靠，抗干扰性强，是燃气报警系统更新换代的理想产品。该仪器可广泛应用于石油化工、人工煤气、冶金、钢铁、炼焦、电力等存在可燃或有毒气体的各个行业，是保证财产和人身安全的理想监测仪器。二、主要特点：（1）控制器的主要特点： 1、大屏幕液晶显示、界面友好。 2、全中文菜单、操作简单。 3、直观、准确地显示工业现场的燃气浓度及各单元模块的故障类型。 4、具有设备故障、浓度报警两种声光指示功能 5、具有自检、自诊断功能。 6、具有故障、报警记忆、查阅功能。 7、具有节点自动搜索、软件调零、软件标定、报警点设置功能。 8、设有密码，防止误操作。 9、可以随时设置、修改和查阅系统的各项参数。 10、具有主、备电转换及欠压保护功能。

11、具有报警接点输出控制功能，联动输出逻辑可软件设置。 12、具有日历显示及设置功能。 13、采用RS-485通讯协议，传输数据可靠。 14、功能强大，性能稳定。（2）探测器的主要特点： 1、采用RS-485总线通讯协议，数据传输准确、可靠。 2、通过控制器的指令，实现自身参数的设置、修改。 3、功耗低、性能可靠。 4、安装方便、传输距离远。三、主要技术指标： 1、基本技术指标： (1) 测量范围：0-100%LEL (2) 基本误差：±5%FS (3) 显示方式：大屏幕液晶、发光管 (4) 报警方式：声光报警 (5) 报警音量：＞65dB (6) 报警响应时间：≤30s (7) 报警动作值：低限报警20%LEL（可调）高限报警50%LEL（可调） (8) 设备故障响应时间：≤100s (9) 机箱外形尺寸为：440mm×330mm×98mm (10) 电源：AC220V±15% (11) 工作环境：温度-10℃—50℃ 湿度≤93%RH

sdbenan燃气报警器说明书

sdbenan燃气报警器说明书一、产品介绍燃气报警器是一种用于检测室内燃气泄漏的安全设备。它能够及时发出警示信号，提醒用户采取相应的措施，避免燃气泄漏带来的安全隐患。本报警器采用先进的传感技术和微处理器控制，能够灵敏地感知燃气泄漏，并通过声音和光线警示来提醒用户。二、产品特点 1.高精度传感器：本报警器采用高精度半导体传感器，能够快速、准确地感知燃气泄漏。 2.多层报警：当燃气浓度超过警戒值时，报警器会发出连续的声音警报，并且指示灯会闪烁，提醒用户采取紧急措施。 3.独立电源：报警器内置锂电池，即使停电或断电，也能正常工作，保证了设备的可靠性。 4.低功耗设计：本报警器采用低功耗设计，能够延长电池寿命，减少更换电池的频率。 5.易操作：本报警器操作简单，只需按下设置键即可完成各项功能的设置。三、使用方法 1.准备工作：请先确保燃气报警器已经安装在合适的位置上，并且电池已经安装或充电正常。

2.开机设置：按下设备上的开机键，报警器会进入设置模式。按下设置键，机器会自动进行自检。自检结束后，报警器会显示当前环境的燃气浓度。 3.警戒值设置：长按设置键，进入警戒值设置模式。通过加减键来设置所需要的警戒值。警戒值设置完毕后，再次长按设置键退出设置模式。 4.正常监测：报警器会自动定时检测环境中的燃气浓度，当燃气浓度超过设定的警戒值时，报警器会发出声音警报，并且指示灯会闪烁。四、注意事项 1.使用时应遵循使用说明，严禁擅自拆卸、改装或修理机器。 3.避免燃气报警器长时间暴露在高温、潮湿或有腐蚀性的环境中，以免影响其正常使用寿命。 4.当报警器发出声音警报时，用户应立即采取应对措施，并不要将其误认为是设备故障。五、维护保养 1.定期更换电池，保持电池正常工作。建议每半年更换一次电池。 2.定期清洁燃气报警器的外壳，避免灰尘或污渍进入机器内部影响传感器的灵敏度。六、售后服务

可燃气体报警器设计说明书解析

设计说明书课题名称可燃气体报警器系别电气电子工程系专业应用电子技术班级圆方1101班姓名向文秀学号110603111102（36号）指导教师起讫时间： 2012 年 5 月21 日～ 2012 年 6 月1 日（共 2 周）

目录摘要 (3) 第一章绪论 (4) 1.1可燃气体报警器的发展趋势 (4) 1.2可燃气体报警器的设计意义 (5) 第二章设计框图 (5) 第三章单元电路设计 (5) 3.1MQ-5型传感器的设计 (5) 3.2比较器的设计（LM358） (7) 3.3光指示灯设计 (9) 3.4 延时电路的设计 (9) 3.5 声报警的设计 (10) 3.6 电源电路的设计 (11) 第四章电路设计分析与调试 (13) (13) ４．1分析与调试 (14) 第五章元器件清单 (15) 第六章总结 (15) 第七章电路板 (16)

摘要

第一章绪论 1.1可燃气体报警器的发展趋势近年来，全国燃气行业发展迅猛，可燃气体报警器也成为了而泛博用户的必备选择，液化气、自然气、煤制气等城市燃气作为清洁能源已在工贸易和城镇居民用户中得到广泛应用，可燃气体报警器特别是跟着“西气东输”工程的快速进展，燃气行业发展潜力巨大。城市燃气的普及与应用无疑对改善城市的环境质量和进步居民的糊口质量施展了巨大的作用。但是跟着燃气的广泛应用，因为燃气泄漏所引发的爆炸、中毒和火灾事故也时有发生，这在某种程度上增加了城市的不安全和不不乱因素。为了使燃气更好地造福于民，可燃气体报警器,燃气报警器,煤气报警器,气体检测仪造福于社会，减少并杜绝各种因燃气泄漏而引发的爆炸及火灾事故，各燃气使用单位及居民用户选择一种适合的燃气报警器实为必要之举。首先我们应对国家尺度划定的燃气报警器的种类有所了解。可燃气体报警器,燃气报警器,煤气报警器,气体检测仪燃气报警器可分为可燃气体检漏仪(简称“检漏仪”),可燃气体报警控制器(简称“控制器”)、可燃气体探测器(简称“探测器”)、家用可燃气体报警器(简称“报警器”)四大系列产品。检漏仪的体积较小，可随身携带或手持，主要应用于燃气治理的查漏与巡线。若有燃气泄漏，检漏仪便会发出声光报警，同时数字显示气体浓度，以便及时采取安全措施，防止爆炸等恶性事故的发生。可燃气体报警器,可在现场长期监测气体的浓度。气体探测器，安装在防爆现场；控制器壁挂在值班室等有人值守的地方，二者采用屏蔽电缆线连接。当在现场的探测器探测到燃气泄漏之后，通过屏蔽电缆线将信号传到控制器，可燃气体报警器,燃气报警器,煤气报警器,气体检测仪控制器发出声光报警，同时可启动排风装置或封闭电磁阀堵截气源，以达到安全之目的。此种仪器广泛应用于液化气站、汽车加气站、锅炉房等产业场所。

森驰燃气报警器说明书

森驰燃气报警器说明书一、燃气报警器的安装说明 1、报警器安装位置；距离气源半H5米范围内n通风良好处：（1）液化气比空气重，安装在距地面约0.3米处（2）天然气、或市媒气无水氧化碳等比空气轻，安装在距天花板约0.3米处。 2、不能安装报警器的位置：墙角、柜内等空气不易流通的位置；易被油烟等直接熏着的位置。 3、燃气报警器使用电压范围较宽，常见的是220V的民用电压品！一般12V的电压比较少见，取电方式用的是电话线式接口，适宜对安全要求较高用启0安装在粤&，C小和实用！预览与源文档一致，下载高清无水印二、燃气报警器的使用说明 1、电源灯：绿灯，通电后亮起，报警时熄灭。报警灯：红灯，报警时亮起，停止报警时熄灭。 2、接通电源，练灯亮起或闪烁3分钟后，报警器开始正常工作。 3、当所检测的气体达到报警点时，报警器开始报警，绿灯熄灭，报警灯亮起，蜂鸣器发出B、B、B…”的报警声，当检测的气体的浓度下降到报警点以下时，报警器则停止报警。（一氧化碳报警有延时功能） 4、若增加了手动检测功能，当按动按键时，绿灯熄灭，报警灯亮起，蜂鸣器发出“B、B、B…”的报警声。

5、若增加了联排气扇功能，当报警器报警时，已联接的排气扇开始启动，自动排除有害气体。 6、若增加了联机械手或电磁阀功能，当报警器报警时，已联接的机械手或电磁阀会自动关闭煤气阀，从而切断有害气源。 7、若增加了联网功能的，当报警器报警时，管理中心或控制中心同时收到常开常闭（NO、NC）信号。（对于增加了无线功能的，则报警主机将收到2-3秒的无线信号）报警后可输出一对继电器无源触点信号（常开、常闭可跳线设置），用于控制通风换气设备或为其它设备提供常开或常闭报警触点。当环境中可燃气体浓度达到设定阅值时，能发出声光报警信号，可以输出继电器无源触点信号。当周围环境可燃气体浓度降到响应阀值以下时，处于报警状态的探测器将自动恢复到正常工作状态。

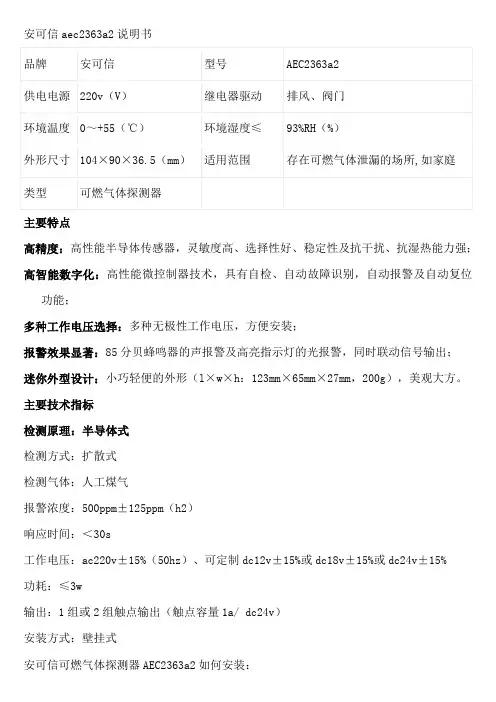

安可信aec2363a2说明书

安可信aec2363a2说明书主要特点高精度：高性能半导体传感器，灵敏度高、选择性好、稳定性及抗干扰、抗湿热能力强；高智能数字化：高性能微控制器技术，具有自检、自动故障识别，自动报警及自动复位功能；多种工作电压选择：多种无极性工作电压，方便安装；报警效果显著：85分贝蜂鸣器的声报警及高亮指示灯的光报警，同时联动信号输出；迷你外型设计：小巧轻便的外形（l×w×h：123mm×65mm×27mm，200g），美观大方。主要技术指标检测原理：半导体式检测方式：扩散式检测气体：人工煤气报警浓度：500ppm±125ppm（h2）响应时间：＜30s 工作电压：ac220v±15%（50hz）、可定制dc12v±15%或dc18v±15%或dc24v±15% 功耗：≤3w 输出：1组或2组触点输出（触点容量1a/ dc24v）安装方式：壁挂式安可信可燃气体探测器AEC2363a2如何安装：

1、根据使用环境,选择主要检测的具体可燃性气体,因为可燃气体检测仪的核心零部件气体传感器,根据行业规定需要进行标定,作为检测的主要依据,这个跟具体检查的可燃性气体密切相关,如甲烷、甲苯、甲醇环氧乙烷、汽油、煤油、喷气燃料等可燃性气体种类不同,检测标准存在一定的差异,也正是保障安全检测的基础。 2、根据具体环境,设计可燃气体检测仪系统设计方案,需要考虑燃气管道覆盖范围来选择安装点可燃性气体与空气的比重来选择安装位置、待检测环境的具体面积来决定使用可燃气体探测器数量和燃气泄漏报警控制器主机选型。 3、前期工作完成后,就需要安装可燃气体检测仪了,这个时候一般厂家都提供电话指导或者现场指导,因为安装可燃气体检测仪没有任何技术含量,只需要知道正负极即可连接好可燃气体探测器和燃气泄漏报警控制器主机。 4、具体安装操作,安装之前的可燃气体检测仪系统设计方案,来走线路、固定可燃气体探测器、连同电源线和气体探测器。具体要看走的哪种信号: 4-20mA信号输出,还是RS485信号输出,逐个串联连接好可燃气体探测器。 5、固定燃气泄漏报警控制器主机,并根据系统设计方案连接距离最近的可燃气体探测器,连通之后进行通电测试,看看燃气泄漏报警控制器主机显示屏上每个可燃气体探测器是否正确连同,确认后,进行测试。 6、测试可燃气体检测仪系统非常简单,携带一定浓度的可燃气体放在靠近可燃气体探测器的位置 ,等1-3分钟充分检测后,燃气泄漏报警控制器主机会显示次可燃气体探测器检测出可燃气体泄漏的浓度数值,示正常。余探头,如法炮制即可。

安可信气体探测器调试说明

安可信气体探测器调试说明 1、H 00 零点标定进入 H 00 零点标定菜单后，LED 显示当前电压值： 0 4 6 7 按键操作说明：长按红外遥控器的“确认”键：确认将当前显示的电压值作为零点标定值，设置成功时，则显示“HHHH”，三个指示灯闪亮三次后，返回到当前电压状态； 0 4 6 7 若设置失败，则显示“————”，3s 后仍返回当前电压状态。 0 4 6 7 零点标定还能直接通过遥控器上的“调零”键，进行快捷零点标定操作：在红外已经解锁的情况下，按下遥控器的“调零”键，直接进入调零菜单；“其它键”无效。 ▲注意：零点标定必须确保在洁净的空气中进行。 2、 H 01 灵敏度标定

▲注意：零点标定成功后，必须用已知浓度的标准气体向探测器充气（见后标准标定方法），才能进行灵敏度标定。因此，探测器灵敏度标定必须是在有标准浓度的标定气体的情况下进行。进入灵敏度标定设置后，“正常”指示灯点亮，LED 显示以前的标定浓度，例 0 1 8. 0 此时，可对 4 位数字从左向右依次设定，正在设定位闪亮显示，按当前标定气体浓度数值进行输入，如量程为 100，精度为 1，标定浓度为 15 进行设置（即标定气体浓度为 15，如下图所示： 0 1 5. 0 按键操作说明：通过红外遥控器的“切换”键和“上、下”键修改，长按红外遥控器的“确认”键：确认将当前输入的浓度值作为灵敏度标定浓度值。确认操作后，“正常”，“故障”指示灯同时点亮，显示当前系统实时监测到的电压值界面： 0 4 6 7 标定成功时，显示“HHHH”；若设置失败，则显示“————”，3s 后退回到浓度标定的输入浓度界面。 0 1 5. 0

家用燃气报警器规范

家用燃气泄漏报警器本标准规定了家用燃气泄漏报警器的技术要求、试验方法、检验规则、标志、包装、运输和储存。本标准适用于人工燃气、天然气、液化石油气等城市燃气的家用燃气泄漏报警器，但不适用于单纯防止一氧化碳中毒型报警器。 2 引用标准 GB／T 13611 城市燃气分类 GB 4706．1 家用和类似用途电器安全通用要求 GB 3768 噪声源声功率级的测定简易法 GB 4717 火灾报警控制器通用技术条件 GB 4857，7 包装运输包装件定额正弦振动试验方法 GB 2828 逐批检查计数抽样程序及抽样表(适用于连续批的检查) GB 2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查) 3 型号 3．1 型号例：BT-K1表示天然气燃气报警器，带输出开关，第一次设计定型。 3．2 代号 R：人工燃气； Y：液化石油气； T：天然气； K：输出开关。 4 技术要求

4．1 报警器技术要求见表1。

4．2 人工燃气报警器宜带有启动排气扇或能切断燃气管道的功能。 5 试验方法 5．1 试验条件 5．1．1 试验环境条件环境温度15—35℃；相对湿度45—85％；气压80～106kPa。 5．1．2 初期稳定时间试验前待试验报警器应在试验环境条件下通电72h后再进行试验。 5．2 按GB 4706．1附录F进行外壳材料阻燃性试验，试样可用报警器的外壳或底盘。 5．3 结构试验 5．3．1 目测电源线及外部输出线出口、传感器部位、外壳联接部位等处应具有滴水不易渗入的构造。 5．3．2 报警器的调正部位及气敏元件不外露。 5．4 通电表示试验报警器放置在距地面300mm处，在3001x照度条件下距离通电表示灯3 m处，目测表示灯应清晰。 5．5 报警表示试验报警器放置在距地面300mm处，在300Ix照度条件下距报警表示灯3m，目测表示灯闪亮应清晰。 5．6 电源试验 5．6．1 目测电源线和外部输出线与电路板的连接点不外露。 5．6．2 电源线及外部输出线固定强度试验：在电源线和外部输出线出外壳部分分别作印记，沿出口方向成直角弯折三次。再分别加力3kgf，持续15s印记移动应小于3mm，连接应无异常，无使用故障。 5．6．3 绝缘电阻试验试验方法按GB 4717附录G进行，用500 V兆欧表测定电源插头与外壳之间绝缘电阻应大于5 MΩ。 5．6．4 电气强度试验试验方法按GB 4717附录H进行，用耐压装置对电源插头与外壳之间施加50Hz、1．5kV 试验电压1min应不产生闪络和击穿。 5．7 电路板电气间距用准确度不低于0．2mm卡尺或有刻度的放大镜，测定电气间距应附合表1规定。 5．8 报警浓度试验 5．8．1 预处理同5．1条规定。 5．8．2 试验报警器装入容积大于10L的试验箱，同时接通报警器的电源(有外部输出功能的，外接相应负载)，启动搅拌装置，待试验箱的温度、湿度、压力等条件稳定后，从试验箱的注气孔注入试验气，在试验箱的试验气浓度达到报警浓度时，报警器应报警或输出信号。 5．9报警音量试验用声级计A特性在距报警器水平方向1m处测量报警音量值应大于70dB，如果环境噪

家用煤气、天然气泄漏报警器设计毕业设计(论文)说明书(l)[管理资料]

摘要随着天然气和煤气的大量使用，每一座居民大楼都被天然气所“笼罩”。天然气的普及给公共生活带来了方便，减少了城市的污染，提高了生活质量和效率，但同时天然气也是潜在的“危险品”一旦发生大面积泄漏，处理不及时就可能引发大爆炸，给居民的生命财产的安全带来巨大的威胁。我们需要一个解决的办法，使用天然气报警器是对付天燃气这一无形杀手的重要手段之一。本文以气敏传感器和单片机技术为核心设计的气体报警器，可实现声光报警功能，是一种结构简单、性能稳定、使用方便价格低廉、智能化的气体报警器，具有一定的使用价值。其中选用MQ-7传感器实现对气体的检测，具有灵敏度高、响应快、抗干扰能力强等优，而且价格低廉使用寿命长。其与LM358连接，将气体信号转换为单片机可识别的数字信号，经AT89C51单片机处理，并对处理后的数据进行分析，是否大于或等于某个设定值（也就是报警线），如果大于则会自动启动报警电路发出报警声音，反之则为正常状态。同时，该报警器还有温度检测功能。关键词：传感器报警器单片机

ABSTRACT With the wide use of natural gas and coal, each a residential towers were gas “enveloped”. The popularity of natural gas brought convenient to public life, reduce the city’s pollution and improve the life quality and efficiency . But at the same time , natural gas is also potential “dangerous”, once produce large leak , disposal not timely could trigger, it will be a big bang to people’s life and property safety. Facing all kinds of accidents caused by the gas leak , we need a solution. Use of natural gas alarm is one of important means deal with gas invisible killer. This papers using the gas sensors and single chip microcomputer as the can realize the gas alarm sound-light function ,It is a kind of simple structure, stable performance , easy to use , inexpensive and intelligent gas alarn and it also has certain practical value. Among them , the MQ-7 of gas detection sensor has a high sensitivity, fast response, strong anti-jamming capability etc, and the price is low, service life long . LM358 connected with the gas signal, convent the gas singnal to the digital signal that microcontroller can identify and processed and analysis by AT89C51, compare the result value whether is eaqul to or greater than the defaut value (that is ,the alarm limit),if it is greater than the default value, it will automatically start alarm circuit warming voice,conversety for normal state. At the same time ,the alarm has temperature testing function. Keywords: sensor alarm SCM
