CATIA十个技巧
catia使用10个技巧
catia使用10个技巧Catia是由法国Dassault公司开发的集CAD/CAM/CAE于一体的优秀三维设计系统，在机械、电子、航空、航天和汽车等行业获得了广泛应用。
由于该软件系统庞大、复杂，不像AutoCAD等二维软件一样容易掌握，加之有关软件应用的书籍和资料又少，要熟练使用该软件，不仅需要在学习和应用中慢慢地摸索和体会，还需要与其他人多多交流、相互学习。
下面就简要介绍一下笔者在学习和使用该软件的过程中所掌握的一些技巧。
1．螺母的几种画法⑴先画好六棱柱，然后用小三角形旋转切除。
⑵先画圆柱，然后将圆柱上下底面边缘倒角，再用六边形拉伸向外切除。
2. 三维零件建模时的命名零件建模时，系统会自动在其模型树的开头为零件命名，一般为Part1,Part2…等默认形式。
而在每次开机进行零件建模时，模型树中默认的零件名字可能会有相同的。
由于零件最终要被引入装配图中，具有相同零件名字的零件不能在装配环境中同时被调用，这时需要将重复的名字重新命名。
如果装配一个大的部件，可能会多次遇到这个问题。
为了避免这些不必要的麻烦，笔者建议在进行三维零件建模之前，事先将系统默认的模型树中的零件名字改成该零件文件保存时将要用的名字，这样不仅避免了零件名字的重复，还可方便零件的保存。
3. 公差标注在零件的工程图中时常有如ф39±0.05的公差标注，CATIA默认字体SICH无法按要求进行标注，标出的是ф39 0.05的形式。
这时可以将公差类型设置为TOL-1.0并用αCATIA Symbol字体标注。
4. 鼠标右键的应用(1) 在半剖视图中标注孔的尺寸时，尺寸线往往是一半，延长线也只在一侧有。
如果直接点击孔的轮廓线，按左键确认，出现的是整个尺寸线。
可以在还未放置该尺寸前点击鼠标右键，选择“Half Dimension”，即可标注出一半尺寸线。
(2) 标注两圆弧外边缘之间的距离时，当鼠标选中两圆弧后，系统自动捕捉成两圆心之间的距离尺寸，此时同样在未放置该尺寸之前点击右键，在弹出菜单中的“Extension Lines Anchor”中选择所要标注的类型。
CATIA十个技巧

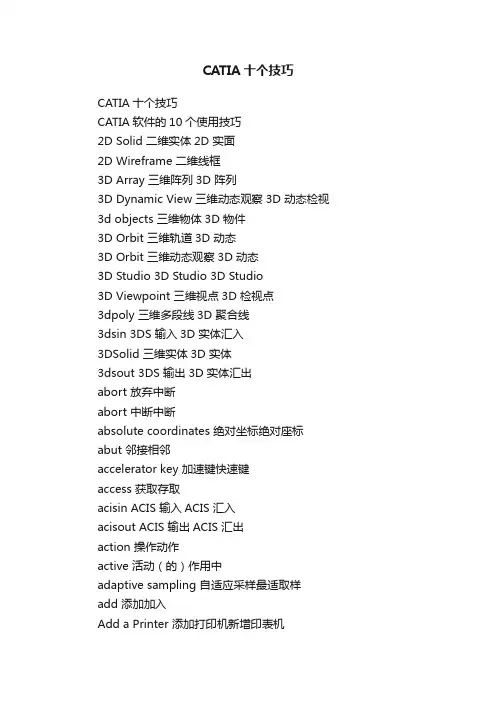

CATIA十个技巧CATIA十个技巧CATIA软件的10个使用技巧2D Solid 二维实体2D 实面2D Wireframe 二维线框3D Array 三维阵列3D 阵列3D Dynamic View 三维动态观察3D 动态检视3d objects 三维物体3D 物件3D Orbit 三维轨道3D 动态3D Orbit 三维动态观察3D 动态3D Studio 3D Studio 3D Studio3D Viewpoint 三维视点3D 检视点3dpoly 三维多段线3D 聚合线3dsin 3DS 输入3D 实体汇入3DSolid 三维实体3D 实体3dsout 3DS 输出3D 实体汇出abort 放弃中断abort 中断中断absolute coordinates 绝对坐标绝对座标abut 邻接相邻accelerator key 加速键快速键access 获取存取acisin ACIS 输入ACIS 汇入acisout ACIS 输出ACIS 汇出action 操作动作active 活动（的）作用中adaptive sampling 自适应采样最适取样add 添加加入Add a Printer 添加打印机新增印表机Add mode 添加模式Add Plot Style Table 添加打印样式表Add Plot Style Table 添加打印样式表Add Plotter 添加打印机Add Plotter 添加打印机Add to Favorites 添加到收藏夹加入我的最爱ADI ADI(Autodesk 设备接口) ADI (Autodesk 设备介面)adjacent 相邻相邻Adjust 调整调整Adjust Area fill 调整区域填充调整区域填满AdLM (Autodesk License Manager) AdLM（Autodesk 许可管理器）Administration dialog box 管理对话框管理对话方块Advanced Setup Wizard 高级设置向导进阶安装精灵Aerial View 鸟瞰视图鸟瞰视景affine calibration 仿射校准关系校正alert 警告警示alias 别名别名aliasing 走样锯齿化align 对齐对齐aligned dimension 对齐标注对齐式标注alignment 对齐(方式) 对齐allocate 分配配置Altitude 标高高度ambient color 环境色环境颜色ambient light 环境光环境光源angular dimension 角度标注角度标注angular unit 角度单位角度单位annotation 注释注解anonymous block 无名块匿名图块anti-aliasing 反走样消除锯齿aperture 靶框锁点框apparent intersections 外观交点外观交点append 附加附加Application key 授权申请号应用程式码appload 加载应用程序载入应用程式Apply 应用/申请套用approximation points 近似点近似点arc 圆弧弧Architectual Ticks 建筑标记建筑斜线area 区域,面积区域,面积Argument 参数引数Arrange icons 排列图标排列图示array 阵列阵列arrowhead 箭头箭头ASCII ASCII （美国标准信息交换码）ASCII aseadmin ASE 管理ASE 管理aseexport ASE 输出ASE 汇出aselinks ASE 链接ASE 连结aserows ASE 行ASE 列aseselect ASE 选择ASE 选取asesqled SQL 编辑ASE SQL 编辑器Aspect 纵横向间距纵横向间距aspect ratio 宽高比纵横比assign 指定指定Assist 助理辅助associative dimension 关联标注关联式标注associative hatches 关联填充关联式剖面线attach v.附着贴附attdef 属性定义属性定义attdisp 属性显示属性显示attedit 属性编辑属性编辑attenuation 衰减衰减attenuation of light 灯光衰减光源衰减attext 属性提取属性萃取attredef 属性重定义属性重新定义attribute definition 属性定义属性定义Attribute Display 属性显示属性显示attribute extraction file 属性提取文件属性萃取档attribute extraction template file 属性提取样板文件属性萃取样板档attribute prompt 属性提示属性提示attribute tag 属性标签属性标签attribute value 属性值属性值audit 核查检核authorization code 授权码授权码AutoCAD library search path AutoCAD 库搜索路径AutoCAD 资源库搜寻路径autocommit 自动提交自动确定AutoTrack 自动追踪自动追踪axis tripod 三轴架三向轴azimuth 方位角方位Back Clipping On 后向剪裁打开back view 后视图后视景background color 背景色背景颜色backup 备份备份Backward 反向左右反向bad 不正确的不正确base 基点基准,底端,底部base dimension 基准标注基线式标注base grips 基夹点基准掣点base point 基点基准点baseline 基线基准线基线式baseline dimension 基线标注基线式标注Basic color 基本色基本颜色batch plotting 批处理打印批次出图beam angles of spotlights 聚光灯光束角度点光源光线角度Beep on Error 出错报警错误时发出哔声bevel 倒角斜切bevel 倒角斜切beveling objects 斜角对象斜切物件Bezier curve Bezier 曲线Bezier 曲线Big Font 大字体大字体bind 绑定并入bitmap 位图点阵图blend 合成混成blipmode 点标记模式点记模式block 块图块block definition 块定义图块定义block reference 块参照图块参考block table 块表图块表格bmpout BMP 输出BMP 汇出body 体主体Boolean operation 布尔运算布林运算borders 边框图框bottom view 仰视图下视景boundary 边界边界boundary sets 边界集边界集bounding 边（框）边界框break (v.) 打断切断Bring Above Object 置于对象之上置于物件上方Bring to T op 顶置置于最上方brower 浏览器浏览器built-in 内置的内建bulge 凸度凸度bump map 凹凸贴图凸纹贴图button menu 按钮菜单按钮功能表BYBLOCK 随块BYBLOCK BYLAYER 随层BYLAYERbyte 字节位元组cabling 电缆布线配线cal 计算器校正calibrate 校准校正call 调用呼叫callback 回调(for LISP) 回覆callback 回叫回覆camera 相机照相机camera angle 相机角度相机角度Cancel 取消取消cap 封口封口cascade 层叠（的）重叠排列case （大小）写大小写cast 投射投射catalog 目录目录cell 单元储存格Center 圆心中心center mark 圆心标记中心点标记centerline 中心线中心线centroid 形心,质心矩心chamfer 倒角倒角change 修改变更character 字符字元Check 检查检查Check Box 复选框勾选框Check Spelling 拼写检查拼字检查child dimension style 下级标注样式子标注型式chord 弦翼弦chprop 修改特性变更性质circle 圆圆circular external reference 循环外部参照循环外部参考Circumference 圆周圆周class 类等级, 类别clause 子句子句Clean 清除清理Clean 清除清理clear 清除清除client 客户机用户端clip 剪裁截取Clipboard 剪贴板剪贴簿clipping boundaries 剪裁边界截取边界clipping planes 剪裁平面截取平面Close 闭合关闭(用于档案),闭合(用于边界,线,面域) cluster 组丛集code pages 代码页字码页color 颜色著色color depth 颜色深度颜色深度color map 色表颜色对映Color Wheel 颜色轮盘色轮color-dependent 颜色相关Color-Dependent Plot Style Table 颜色相关打印样式表dangle 不固定的悬挂Dark Color 暗色暗色dash 虚线虚线data integrity 数据完整性资料完整性database 数据库资料库datum 基准基准面datum axis 基准轴基准轴datum dimension 基准标注基准标注datum identifier 基准标识基准识别字datum reference frames 基准参考框架基准参考框datum reference letters 基准参考字母基准参考文字dbConnect 数据库连接资料库连结dbConnect Manager 数据库连接管理器dblist 数据库列表资料库列示DBMS drivers DBMS 驱动资料库管理系统(DBMS) ddattdef 属性定义对话框动态属性定义ddatte 属性编辑对话框动态属性编辑ddattext 属性提取对话框动态属性萃取ddcolor 颜色对话框动态颜色设定ddedit 文字编辑对话框编辑文字与属性定义ddgrips 夹点对话框动态掣点设定ddim 标注设置对话框标注设定ddinsert 插入对话框图块插入ddmodify 图元编辑对话框动态修改ddptype 点类型对话框点型式ddrename 重命名对话框动态更名ddrmodes 绘图模式对话框绘图设定ddselect 对象选择对话框动态选取设定dducs UCS 对话框动态UCS 设定dducsp UCS 方向对话框动态UCS 预设ddunits 单位对话框动态单位设定ddview 视图对话框动态视景ddvpoint 视点对话框动态检视点deactivate 释放停用dealer 经销商经销商decal effect 修剪效果除去杂质效果decimal dimensions 十进制标注十进位标注decurve 非曲线化直线化default 缺省预设值,预设default drawing 缺省图形预设图面default drawing 缺省图形预设图面definition point 定义点定义点Degenerate 退化退化delay 延迟延迟delete 删除删除DELta 增量差值demand loading 按需加载应要求载入dependent symbols 依赖符号deployment 展开布署Depth Map 深度贴图深度贴图derive 导出导出description 说明描述Design Center 设计中心设计中心detach 拆离分离Detection 检测侦测deviation 极限偏差偏差deviation tolerances 极限公差偏差公差device 设备设备device 设备设备Device and Default Selection 设备和默认选择设备和预设值选取Dia 直径直径diameter 直径（标注）直径dictionary 词典字典diffuse color 漫射色漫射颜色digitizer 数字化仪数位板digitizing puck 数字化仪游标数位化指向器digitizing puck 数字化仪游标数位化指向器dim 标注标注dimaligned 对齐标注对齐式标注dimangular 角度标注角度标注dimbaseline 标注基线基线式标注dimcenter 圆心标注中心点标注dimcontinue 连续标注连续式标注dimdiameter 直径标注直径标注dimedit 标注编辑标注编辑dimension 标注标注dimension definition points 标注定义点标注定义点dimension format 标注格式标注格式dimension geometry 构成要素标注几何dimension line arc 尺寸线圆弧标注线弧dimension properties 标注特性标注性质dimension scale 标注比例标注比例dimension style 标注样式标注型式dimension style families 标注样式族标注型式家族dimension style name 标注样式名标注型式名称dimension style overrides 标注样式替代标注型式取代dimension text 标注文字标注文字dimension units 标注单位标注单位dimension variables 标注变量标注变数dimlinear 线性标注线性标注dimordinate 坐标标注座标式标注dimoverride 标注替代标注取代dimradius 半径标注半径标注dimstyle 标注样式标注型式dimtedit 标注文字编辑标注文字编辑Direct Hatch 直接填充直接剖面Direction Control 方向控制方向控制Directory 目录目录Disable 禁用取消,停用discard 放弃舍弃Discontinued 停止使用的取消,停用dish 下半球面圆碟disk space 磁盘空间磁碟空间displacement point 位移点位移点display 显示显示器, 显示, 显示画面Display Order 显示次序显示顺序dist 距离距离distant light 平行光远光源distributing 分布分散式dithering 抖动递色diverge 分散的分散的Divide 等分等分divide 等分等分Division 等分分割,除法dock(undock) 固定（浮动）固定document 文档文件dome 上半球面圆顶donut 园环环Draft 草图草图drafting standards 绘图标准制图标准drafting techniques 绘图技术制图技巧drag and drop 拖放拖放draw 绘制/绘图(如果后面未接宾语) 绘图drawing 图形图面,图档Drawing Aids 绘图辅助工具绘图辅助drawing area 绘图区域绘图区drawing boundaries 图形边界图面边界drawing browser 图形浏览器图面浏览器drawing database 图形数据库图形资料库drawing environment 图形环境绘图环境drawing extents 图形范围图面实际范围drawing file 图形文件图档drawing limits 图形界限图面范围drawing order 图形次序绘图顺序drawing project 图形项目绘图专案drawing scale 图形比例图面比例drawing standard 图形标准图面标准drawing status 图形状态图面状态drawing time 绘图时间绘图时间drawing units 图形单位图面单位driver 驱动程序驱动程式Dropdown List 下拉列表下拉式列示dsviewer 鸟瞰视图鸟瞰视景dtext 动态文本动态文字dump 转储倾出duplicate 重复重复的duplicating 复制复制dview 动态观察动态检视dxbin DXB输入DXB 汇入dxfin DXF输入DXF 汇入dxfout DXF输出DXF 汇出Dynamic 动态动态Dynamic Dragging 动态拖动动态拖曳Dynamic Update 动态更新动态更新dynamic viewing 动态观察动态检视dynamic zooming 动态缩放动态缩放edge 边边缘Edge Surface 边界曲面边缘曲面edgesurf 边界曲面边缘曲面editor 编辑器编辑器EDUCATION VERSION 教学版教育版effect 效果效果Element 元素元素elev 标高高程elevation 标高高程ellipse 椭圆椭圆embed 内嵌，嵌入嵌入Encapsulated 封装See also "EPS" 压缩end 端点结束,终点end angle 端点角度结束角度end tangent 端点切向结束切点end width 端点宽度结束宽度Ending 终止端点English units 英制单位英制ENTER ENTER（输入）输入entity 图元元件. 图元entry 条目资料项environment 环境环境environment variable 环境变量环境变数equation 方程式方程式erase 删除删除existing 现有的既有的Exit 退出结束export 输出汇出expression 表达式表示式extend 扩展延伸extend 延伸，超出量（用于标注）延伸extension line 尺寸界线延伸线Extent(s) 范围实际范围external data 外部数据外部资料external database 外部数据库外部资料库External Reference 外部参照外部参考Extract 选集萃取extrude 拉伸挤出face 面面facet 镶嵌面产生刻面factor 因子(see Scale Factor) 系数fade 褪色度渐层falloff angle 收缩角衰退角度Fast Zoom mode 快速缩放模式快速缩放模式fatal 致命错误致命错误Favorites 收藏夹我的最爱Favorites 收藏夹我的最爱feature 功能/（几何）特征特征fence 栏选(See also Selection fence) 篱选field 字段栏位file 文件档案fill 填充填实Filled Text 填充文字文字填实(用于填实线条、实体或实面) Filmroll Filmroll 胶卷filter 过滤器过滤器find 查找寻找工具finish 完成修饰finish 修饰（for render only) 修饰fit 自适应设置布满（用于预览时，布满视窗或图纸）fit points 拟合点拟合点flag 标志旗标Flat Shaded, Edges on 带边框平淡着色flat-shaded （平淡）着色floating viewports 浮动视口浮动视埠flood 布满大量Flyout Properties 弹出特性对话框图示列性质fog 雾雾fold 折叠折痕Follow 跟随自动平面视景font 字体字体font map file 字体映射文件字体对映档form tolerance 形状公差成型公差formatting text 设置文字格式格式化文字frame 框架画格frame 帧画格frame 边框画格free-form 自由形式（的）自由形式freehand line 徒手画线手绘线Freeplotting 自由绘图自由出图freeze 冻结冻结freezing layers 冻结图层冻结图层From 自自Front Clipping On 前向剪裁打开front view 主视图前视景Full Preview 全视口预览完整预览。
CATIA技巧个人总结
CATIA技巧个人总结CATIA是由法国达索系统公司开发的一款三维设计软件，广泛应用于工业设计、机械设计等领域。
作为一款功能强大的软件，使用CATIA进行设计工作可能会遇到一些问题或者不太方便的地方。
在使用CATIA的过程中，我总结了一些技巧和经验，希望对其他设计师有所帮助。
1. 快捷键是提高效率的关键。
CATIA提供了许多快捷键，可以在Preferences中进行设置。
记住这些快捷键，并灵活运用，可以大大提高设计效率。
2.学会使用CATIA的鼠标操作。
鼠标在设计过程中起着重要的作用。
比如，使用鼠标滚轮可以方便地放大和缩小模型；使用鼠标右键可以快速选择操作等。
3.熟练掌握CATIA的二维草图工具。
在进行三维设计之前，通常需要先进行二维草图的绘制。
熟练掌握CATIA的草图工具，可以快速绘制各种形状的二维图形，并通过草图导出进行进一步的设计。
4.使用CATIA的约束工具进行设计，可以确保模型的准确性。
通过添加约束，可以保持模型的相对位置或尺寸不变。
比如，可以使用距离约束、角度约束等。
5.掌握CATIA的装配模块，可以进行零部件之间的组装。
在装配模块中，可以方便地将各个零部件组合到一起，并可以调整它们之间的位置和连接方式。
6.使用CATIA的参数化设计功能，可以方便地修改模型的尺寸和参数。
参数化设计可以提高设计的灵活性，当需要修改模型时，只需修改相应的参数，而不必重新绘制整个模型。
7.学会使用CATIA的渲染和动画功能，在设计展示和演示时可以增加效果。
通过添加材质、光影效果和动画等，可以使模型更加真实和生动。
8.在进行复杂曲面设计时，可以使用CATIA的曲面建模功能。
曲面建模可以更好地满足设计要求，比如绘制曲面、修整曲面等。
9.学会使用CATIA的工程图模块，可以方便地生成详细的工程图。
工程图是进行制造和加工的重要依据，掌握工程图的绘制方法可以提高设计的准确性和可行性。
10.在进行大型装配设计时，可以使用CATIA的可视化导航进行操作。
CATIA十个技巧
CATIA十个技巧CATIA软件的10个使用技巧2D Solid 二维实体2D 实面2D Wireframe 二维线框3D Array 三维阵列3D 阵列3D Dynamic View 三维动态观察3D 动态检视3d objects 三维物体3D 物件3D Orbit 三维轨道3D 动态3D Orbit 三维动态观察3D 动态3D Studio 3D Studio 3D Studio3D Viewpoint 三维视点3D 检视点3dpoly 三维多段线3D 聚合线3dsin 3DS 输入3D 实体汇入3DSolid 三维实体3D 实体3dsout 3DS 输出3D 实体汇出abort 放弃中断abort 中断中断absolute coordinates 绝对坐标绝对座标abut 邻接相邻accelerator key 加速键快速键access 获取存取acisin ACIS 输入ACIS 汇入acisout ACIS 输出ACIS 汇出action 操作动作active 活动（的）作用中adaptive sampling 自适应采样最适取样add 添加加入Add a Printer 添加打印机新增印表机Add mode 添加模式Add Plot Style Table 添加打印样式表Add Plot Style Table 添加打印样式表Add Plotter 添加打印机Add Plotter 添加打印机Add to Favorites 添加到收藏夹加入我的最爱ADI ADI(Autodesk 设备接口) ADI (Autodesk 设备介面)adjacent 相邻相邻Adjust 调整调整Adjust Area fill 调整区域填充调整区域填满AdLM (Autodesk License Manager) AdLM（Autodesk 许可管理器）Administration dialog box 管理对话框管理对话方块Advanced Setup Wizard 高级设置向导进阶安装精灵Aerial View 鸟瞰视图鸟瞰视景affine calibration 仿射校准关系校正alert 警告警示alias 别名别名aliasing 走样锯齿化align 对齐对齐aligned dimension 对齐标注对齐式标注alignment 对齐(方式) 对齐allocate 分配配置Altitude 标高高度ambient color 环境色环境颜色ambient light 环境光环境光源angular dimension 角度标注角度标注angular unit 角度单位角度单位annotation 注释注解anonymous block 无名块匿名图块anti-aliasing 反走样消除锯齿aperture 靶框锁点框apparent intersections 外观交点外观交点append 附加附加Application key 授权申请号应用程式码appload 加载应用程序载入应用程式Apply 应用/申请套用approximation points 近似点近似点arc 圆弧弧Architectual Ticks 建筑标记建筑斜线area 区域,面积区域,面积Argument 参数引数Arrange icons 排列图标排列图示array 阵列阵列arrowhead 箭头箭头ASCII ASCII （美国标准信息交换码）ASCII aseadmin ASE 管理ASE 管理aseexport ASE 输出ASE 汇出aselinks ASE 链接ASE 连结aserows ASE 行ASE 列aseselect ASE 选择ASE 选取asesqled SQL 编辑ASE SQL 编辑器Aspect 纵横向间距纵横向间距aspect ratio 宽高比纵横比assign 指定指定Assist 助理辅助associative dimension 关联标注关联式标注associative hatches 关联填充关联式剖面线attach v.附着贴附attdef 属性定义属性定义attdisp 属性显示属性显示attedit 属性编辑属性编辑attenuation 衰减衰减attenuation of light 灯光衰减光源衰减attext 属性提取属性萃取attredef 属性重定义属性重新定义attribute definition 属性定义属性定义Attribute Display 属性显示属性显示attribute extraction file 属性提取文件属性萃取档attribute extraction template file 属性提取样板文件属性萃取样板档attribute prompt 属性提示属性提示attribute tag 属性标签属性标签attribute value 属性值属性值audit 核查检核authorization code 授权码授权码AutoCAD library search path AutoCAD 库搜索路径AutoCAD 资源库搜寻路径autocommit 自动提交自动确定AutoTrack 自动追踪自动追踪axis tripod 三轴架三向轴azimuth 方位角方位Back Clipping On 后向剪裁打开back view 后视图后视景background color 背景色背景颜色backup 备份备份Backward 反向左右反向bad 不正确的不正确base 基点基准,底端,底部base dimension 基准标注基线式标注base grips 基夹点基准掣点base point 基点基准点baseline 基线基准线基线式baseline dimension 基线标注基线式标注Basic color 基本色基本颜色batch plotting 批处理打印批次出图beam angles of spotlights 聚光灯光束角度点光源光线角度Beep on Error 出错报警错误时发出哔声bevel 倒角斜切bevel 倒角斜切beveling objects 斜角对象斜切物件Bezier curve Bezier 曲线Bezier 曲线Big Font 大字体大字体bind 绑定并入bitmap 位图点阵图blend 合成混成blipmode 点标记模式点记模式block 块图块block definition 块定义图块定义block reference 块参照图块参考block table 块表图块表格bmpout BMP 输出BMP 汇出body 体主体Boolean operation 布尔运算布林运算borders 边框图框bottom view 仰视图下视景boundary 边界边界boundary sets 边界集边界集bounding 边（框）边界框break (v.) 打断切断Bring Above Object 置于对象之上置于物件上方Bring to Top 顶置置于最上方brower 浏览器浏览器built-in 内置的内建bulge 凸度凸度bump map 凹凸贴图凸纹贴图button menu 按钮菜单按钮功能表BYBLOCK 随块BYBLOCKBYLAYER 随层BYLAYERbyte 字节位元组cabling 电缆布线配线cal 计算器校正calibrate 校准校正call 调用呼叫callback 回调(for LISP) 回覆callback 回叫回覆camera 相机照相机camera angle 相机角度相机角度Cancel 取消取消cap 封口封口cascade 层叠（的）重叠排列case （大小）写大小写cast 投射投射catalog 目录目录cell 单元储存格Center 圆心中心center mark 圆心标记中心点标记centerline 中心线中心线centroid 形心,质心矩心chamfer 倒角倒角change 修改变更character 字符字元Check 检查检查Check Box 复选框勾选框Check Spelling 拼写检查拼字检查child dimension style 下级标注样式子标注型式chord 弦翼弦chprop 修改特性变更性质circle 圆圆circular external reference 循环外部参照循环外部参考Circumference 圆周圆周class 类等级, 类别clause 子句子句Clean 清除清理Clean 清除清理clear 清除清除client 客户机用户端clip 剪裁截取Clipboard 剪贴板剪贴簿clipping boundaries 剪裁边界截取边界clipping planes 剪裁平面截取平面Close 闭合关闭(用于档案),闭合(用于边界,线,面域) cluster 组丛集code pages 代码页字码页color 颜色著色color depth 颜色深度颜色深度color map 色表颜色对映Color Wheel 颜色轮盘色轮color-dependent 颜色相关Color-Dependent Plot Style Table 颜色相关打印样式表dangle 不固定的悬挂Dark Color 暗色暗色dash 虚线虚线data integrity 数据完整性资料完整性database 数据库资料库datum 基准基准面datum axis 基准轴基准轴datum dimension 基准标注基准标注datum identifier 基准标识基准识别字datum reference frames 基准参考框架基准参考框datum reference letters 基准参考字母基准参考文字dbConnect 数据库连接资料库连结dbConnect Manager 数据库连接管理器dblist 数据库列表资料库列示DBMS drivers DBMS 驱动资料库管理系统(DBMS) ddattdef 属性定义对话框动态属性定义ddatte 属性编辑对话框动态属性编辑ddattext 属性提取对话框动态属性萃取ddcolor 颜色对话框动态颜色设定ddedit 文字编辑对话框编辑文字与属性定义ddgrips 夹点对话框动态掣点设定ddim 标注设置对话框标注设定ddinsert 插入对话框图块插入ddmodify 图元编辑对话框动态修改ddptype 点类型对话框点型式ddrename 重命名对话框动态更名ddrmodes 绘图模式对话框绘图设定ddselect 对象选择对话框动态选取设定dducs UCS 对话框动态UCS 设定dducsp UCS 方向对话框动态UCS 预设ddunits 单位对话框动态单位设定ddview 视图对话框动态视景ddvpoint 视点对话框动态检视点deactivate 释放停用dealer 经销商经销商decal effect 修剪效果除去杂质效果decimal dimensions 十进制标注十进位标注decurve 非曲线化直线化default 缺省预设值,预设default drawing 缺省图形预设图面default drawing 缺省图形预设图面definition point 定义点定义点Degenerate 退化退化delay 延迟延迟delete 删除删除DELta 增量差值demand loading 按需加载应要求载入dependent symbols 依赖符号deployment 展开布署Depth Map 深度贴图深度贴图derive 导出导出description 说明描述Design Center 设计中心设计中心detach 拆离分离Detection 检测侦测deviation 极限偏差偏差deviation tolerances 极限公差偏差公差device 设备设备device 设备设备Device and Default Selection 设备和默认选择设备和预设值选取Dia 直径直径diameter 直径（标注）直径dictionary 词典字典diffuse color 漫射色漫射颜色digitizer 数字化仪数位板digitizing puck 数字化仪游标数位化指向器digitizing puck 数字化仪游标数位化指向器dim 标注标注dimaligned 对齐标注对齐式标注dimangular 角度标注角度标注dimbaseline 标注基线基线式标注dimcenter 圆心标注中心点标注dimcontinue 连续标注连续式标注dimdiameter 直径标注直径标注dimedit 标注编辑标注编辑dimension 标注标注dimension definition points 标注定义点标注定义点dimension format 标注格式标注格式dimension geometry 构成要素标注几何dimension line arc 尺寸线圆弧标注线弧dimension properties 标注特性标注性质dimension scale 标注比例标注比例dimension style 标注样式标注型式dimension style families 标注样式族标注型式家族dimension style name 标注样式名标注型式名称dimension style overrides 标注样式替代标注型式取代dimension text 标注文字标注文字dimension units 标注单位标注单位dimension variables 标注变量标注变数dimlinear 线性标注线性标注dimordinate 坐标标注座标式标注dimoverride 标注替代标注取代dimradius 半径标注半径标注dimstyle 标注样式标注型式dimtedit 标注文字编辑标注文字编辑Direct Hatch 直接填充直接剖面Direction Control 方向控制方向控制Directory 目录目录Disable 禁用取消,停用discard 放弃舍弃Discontinued 停止使用的取消,停用dish 下半球面圆碟disk space 磁盘空间磁碟空间displacement point 位移点位移点display 显示显示器, 显示, 显示画面Display Order 显示次序显示顺序dist 距离距离distant light 平行光远光源distributing 分布分散式dithering 抖动递色diverge 分散的分散的Divide 等分等分divide 等分等分Division 等分分割,除法dock(undock) 固定（浮动）固定document 文档文件dome 上半球面圆顶donut 园环环Draft 草图草图drafting standards 绘图标准制图标准drafting techniques 绘图技术制图技巧drag and drop 拖放拖放draw 绘制/绘图(如果后面未接宾语) 绘图drawing 图形图面,图档Drawing Aids 绘图辅助工具绘图辅助drawing area 绘图区域绘图区drawing boundaries 图形边界图面边界drawing browser 图形浏览器图面浏览器drawing database 图形数据库图形资料库drawing environment 图形环境绘图环境drawing extents 图形范围图面实际范围drawing file 图形文件图档drawing limits 图形界限图面范围drawing order 图形次序绘图顺序drawing project 图形项目绘图专案drawing scale 图形比例图面比例drawing standard 图形标准图面标准drawing status 图形状态图面状态drawing time 绘图时间绘图时间drawing units 图形单位图面单位driver 驱动程序驱动程式Dropdown List 下拉列表下拉式列示dsviewer 鸟瞰视图鸟瞰视景dtext 动态文本动态文字dump 转储倾出duplicate 重复重复的duplicating 复制复制dview 动态观察动态检视dxbin DXB输入DXB 汇入dxfin DXF输入DXF 汇入dxfout DXF输出DXF 汇出Dynamic 动态动态Dynamic Dragging 动态拖动动态拖曳Dynamic Update 动态更新动态更新dynamic viewing 动态观察动态检视dynamic zooming 动态缩放动态缩放edge 边边缘Edge Surface 边界曲面边缘曲面edgesurf 边界曲面边缘曲面editor 编辑器编辑器EDUCATION VERSION 教学版教育版effect 效果效果Element 元素元素elev 标高高程elevation 标高高程ellipse 椭圆椭圆embed 内嵌，嵌入嵌入Encapsulated 封装See also "EPS" 压缩end 端点结束,终点end angle 端点角度结束角度end tangent 端点切向结束切点end width 端点宽度结束宽度Ending 终止端点English units 英制单位英制ENTER ENTER（输入）输入entity 图元元件. 图元entry 条目资料项environment 环境环境environment variable 环境变量环境变数equation 方程式方程式erase 删除删除existing 现有的既有的Exit 退出结束export 输出汇出expression 表达式表示式extend 扩展延伸extend 延伸，超出量（用于标注）延伸extension line 尺寸界线延伸线Extent(s) 范围实际范围external data 外部数据外部资料external database 外部数据库外部资料库External Reference 外部参照外部参考Extract 选集萃取extrude 拉伸挤出face 面面facet 镶嵌面产生刻面factor 因子(see Scale Factor) 系数fade 褪色度渐层falloff angle 收缩角衰退角度Fast Zoom mode 快速缩放模式快速缩放模式fatal 致命错误致命错误Favorites 收藏夹我的最爱Favorites 收藏夹我的最爱feature 功能/（几何）特征特征fence 栏选(See also Selection fence) 篱选field 字段栏位file 文件档案fill 填充填实Filled Text 填充文字文字填实(用于填实线条、实体或实面) Filmroll Filmroll 胶卷filter 过滤器过滤器find 查找寻找工具finish 完成修饰finish 修饰（for render only) 修饰fit 自适应设置布满（用于预览时，布满视窗或图纸）fit points 拟合点拟合点flag 标志旗标Flat Shaded, Edges on 带边框平淡着色flat-shaded （平淡）着色floating viewports 浮动视口浮动视埠flood 布满大量Flyout Properties 弹出特性对话框图示列性质fog 雾雾fold 折叠折痕Follow 跟随自动平面视景font 字体字体font map file 字体映射文件字体对映档form tolerance 形状公差成型公差formatting text 设置文字格式格式化文字frame 框架画格frame 帧画格frame 边框画格free-form 自由形式（的）自由形式freehand line 徒手画线手绘线Freeplotting 自由绘图自由出图freeze 冻结冻结freezing layers 冻结图层冻结图层From 自自Front Clipping On 前向剪裁打开front view 主视图前视景Full Preview 全视口预览完整预览。
CATIA个人总结全部技巧汇总
CATIA v5
1如要选择重叠在一起的元素，可以使用ALT+中键再选择
2search功能的使用，模型（装配体）做到一定的复杂程度，里面必然有很多点，线，面等等类似的元素，如何件他们隐藏？先搜索，再选择，最后进行操作
3复杂的装配中，必然会出现各种莫名其妙的问题，比如在当前的零件的工作状态选择不了其他的零件等等，可以先考虑将该件isolate（右键里面去找吧）
26:ROUGHING 中的ZONEORDE 有什么作用?
答:它是定义刀具在加工不同部分时的加工次序.这样可以避免刀路由于系统自己计算出来的刀路过于乱,因此可以节省很多提刀浪费的时间.
CATIA操作技巧精华问答:
1:如何快速定义草图方向?
答:按CTRL键点选在草图中做为X轴的边,再选择草图平面, 然后选择草图功能.草图自动转到所需的方向.
DATA\DASSAULTSYSTEMES\CATREPORT其中跟打开的档同名,后缀为RPT的档即是.这样你就可以全面了解文档转换的过程了.
24:关于FORMULA的用法,怎么利用此功能用于加工方面?
答:由于FORMULA可以定义在CATIA中所有变数之间的函数关系,因此可以利用这一点在加工的时候定义进给量与刀具直径之间的关系.这样当变换刀具的时候进给量将根据刀具的直径自动调整.在定义的对话方块中右键单击选择EDIT FORMULA就可以编辑并输入公式.如图在0.1数据框中右键点击.
18:CATIA V5 可不可以自订不同模组功能ICON在单一操作界面?
答:可以.在TOOLS+CUSTOMIZE....设定就可以实现了.
19:如何在3D中快速调整自己所需的视图?
答:在VIEW-->NAVIGATION MODE--->VIEWPOINT SNAPPING然后转动模型到接近自己所需的视角,系统会自动捕捉并调整到该视角.
catia作图小技巧
CATIA的一些小技巧!1:如何快速知道当前的CATIA作图区上的零件的放大比例?答:选中TOOLS----->OPTIONS----->VISUALIZATION----> DISPLAY CURRENT SCALE IN PARALLEL, MODE 的选项. 在屏幕的右下方的数值表示当前作图区内的几何体的显示比例.2:如何快速定义草图方向?答:按CTRL键点选在草图中做为X轴的边,再选择草图平面, 然后选择草图功能.草图自动转到所需的方向.3:如何再SKETCHER 中动态调整尺寸?答:选中已标注的实体,再按住SHIFT键,,然后拖动实体, 则实体上标注的尺寸值会动态变化.4:当启动CATIA时,总是会产生一个新的CATPRODUCT 档, 怎样才可以避难?答:可以在START--->ALL PROGRAMES--->TOOLS---> ENVIRONMENT EDITOR V5R** 中创建一个新的环境变数, NAME:CATNOSTARTDOCUMENTVALUE:YES 就可以改变这种问题了.5:从CATIA来的有些MODEL 档,在读取时出现 PROJICTCONFLICT 的信息,要怎样才能读取? 答: 在$HOME 的目录下,修改USRENV.DCLS 这个档案, 在其中加入 ATSITE,PRJMODEL=TRUE;这一行就可. (UNIX环境)6:如何在进入CATIA sketcher workbench 的时候,跳过动画,以加速显示速度?答:TOOLS--->OPTIONS--->DESPLAY---->NAVIGATION---> NAVIGATION, UNCHECK "ANIMATION DURINGVIEWPOINT MODIFICATION". 就可禁止动画.7:如何改变系统默认的坐标平面的大小以及颜色?答:TOOLS--->OPTIONS--->INFRASTRUCTURE------>PARTINFRASTRUCRE---->DISPLAY---->DISPLAY IN GEOMETRY AREA---->AXISSYSTEM DISPLAY SIZE(IN MM),把默认值从10改为40.60等等,就可改变基准面的尺寸大小,但颜色只能在界面上GRAPHIC PROPERTIES 工具上直接改了.8:如何在特征树和实体之间进行切换?答:大家所知的可能就是在特征树上点击或在屏幕右下角的坐标系上点击.在这里小弟介绍一种方法前提是你的鼠标是三键的) 按住CTRL然后滑动鼠标上的滚轮就OK了.9:如果你的三键鼠标突然坏了,家里又只有两键的,那怎么办? 我有好办法,其实就是CATIA 的功能.答:打开 TOOLS--->OPTION--->DEVICES AND VIRTUAL REALITY ;然后在TABEL SUPPORT 里进行编辑就行了. 怎样,看到在你的界面上那些功能表了,这样你就可以继续学习工作了.10:当你的CATIA里打开多个文档时,有没有快速转换窗口?答:按住CTRL键,然后按动TAB键就可快速转换窗口了.11:在CATIA中如何快速适时缩放?答:先按CTRL键再按鼠标中键是放大缩小. 先按鼠标中键再按CTRL键是旋转.12:在命令执行过程中,如何暂时隐藏命令对话方块?答:点击荧屏右下角输入框右边的按钮旧可隐藏.13:右没有快捷的方法在装配中多次调入同一零件?答:在当前装配文件下,先用INSERT--->EXISTING COMPONENT 调入所需零件,然后选择这个零件,在点击INSERT---->FAST MULTI INSTANTIATE 就可以再次快速调入.还可以在DEFINE MULTI INSTANTIAATE 中定义一次调入同一零件的个数,实现一次调入多个相同的零件. CATIA快捷键等设置 (Self-defined)一．键盘部分1.帮助F1――CATIA V5 帮助Shift+F1――这是什么？2.编辑Ctrl+Z――撤消Ctrl+C――复制Ctrl+X――剪切Del――删除# Shift+Enter――特性(properties)Ctrl+G――选择集...Ctrl+V――粘贴Ctrl+Y――重复(redo)3.工具Alt+F11――Visual Basic 编辑器...(物体选择器,键盘方向键可以选择目标) Alt+F8――宏...# Ctrl+Shift+U――定制...(定制工作台)4.文件Ctrl+S――保存Ctrl+O――打开...Ctrl+P――打印...Ctrl+N――新建...5.选择Ctrl+F――搜索...6.全部命令F8――Drop compass planeF5――Flip com pass baseCtrl+A ――Flood SelectCtrl+I――Invert SelectF7――Reset compass to XYZF6――Set compass orientationF9――Stretch ViewCtrl+U ――UpdateShift+F2――规格概观F3――规格(隐藏目录树)Ctrl+D ――Fast Multi InstantiationCtrl+E――Define Multi Instantiation... Ctrl+W――Group i n new set以下全为自定义快捷键：7.视图Ctrl+KP_Add――放大Ctrl+KP_Subtract――缩小Ctrl+Shift+B――交换可见空间Ctrl+Shift+Z――夸大...Alt+P――平移Alt+F――适合全部Ctrl+Shift+F――全屏Alt+Z――缩放F2――缩放区域Alt +A――上一个视图Alt +D――下一个视图Ctrl+R――旋转Ctrl+B――隐藏／显示Ctrl+KP_0――全部折叠Ctrl+KP_1――展开第一个级别Ctrl+KP_2――展开第二个级别Ctrl+KP_3――展开所有级别Ctrl+Shift+V――已命名的视图...Ctrl+H ――转头Ctrl+T――透视Ctrl+Alt+F――飞行8.文件Ctrl+Shift+Q――关闭Ctrl+Shift+A――另存为...Ctrl+Shift+S――目录(发送到目录)Ctrl+Alt+S――全部保存Ctrl+Shift+D――桌面...9.全部命令Ctrl+Q――退出工作台(应用于退出草图)注释：“#”表示自定义键。
catia使用技巧
catia使用技巧Catia是一款功能强大的三维设计软件，适用于在航空、汽车、工业设计等领域进行产品设计和建模。
以下是一些Catia使用的技巧：1. 使用导航器：Catia的导航器可以帮助您管理文件和组件，并快速定位到特定的元素。
您可以使用导航器浏览模型树结构、隐藏或显示组件以及查找特定的部分。
2. 使用过滤器：在庞大的模型中，使用过滤器可以更轻松地找到所需的元素。
您可以按名称、类型、颜色等进行筛选，并快速定位到所需的部件。
3. 使用组装设计工作台：Catia的组装设计工作台可以帮助您在组装过程中管理和约束部件。
您可以使用工作台中的工具创建关联、缩小缩放和旋转组件，以便更好地理解和控制装配关系。
4. 使用零件设计工作台：在零件设计工作台中，您可以创建和编辑零件模型。
使用工具如剖面和特征创建功能，然后利用轴、平面和约束来调整和优化模型。
5. 使用草图工作台：Catia的草图工作台提供了创建基础几何形状的工具。
您可以使用线、弧、圆、矩形等工具创建草图，并应用约束来定义草图的几何关系。
6. 使用可变参数特征：可变参数特征是Catia的一个强大功能，它允许您定义模型上的参数并进行编辑。
通过使用参数驱动模型，您可以更轻松地进行设计变更和优化。
7. 使用材料和外观：Catia允许您为模型应用材料和外观，以更好地模拟真实世界中的物理特性。
您可以选择材料属性，如颜色、纹理和反射率，并将其应用于模型以获得更真实的外观。
8. 使用3D标注：在Catia中，您可以使用3D标注来添加尺寸和文字注释，并确保设计完全符合要求。
您可以在3D模型上直接放置标注，随着模型的变化，标注也会相应更新。
9. 使用渲染器：Catia的渲染器可以为模型添加光照效果，并生成逼真的渲染图像。
您可以调整光源和材料属性，以获得最佳的渲染效果。
10. 学习快捷键：了解Catia中的快捷键将提高您的工作效率。
掌握常用的快捷键，如选择、旋转、缩放和平移工具，将在设计过程中节省大量的时间。
CATIA操作技巧
CATIA操作技巧整理的catia使用技巧整理的catia使用技巧1. F3------隐藏目录树；2. 鼠标左键（或右键）+鼠标中键视图旋转；鼠标中键视图平移；鼠标中键视图放大缩小；3. Alt + Enter = 性質；4. shift 加中鍵出現紅色方塊後拖拉，快速放大指定局部，指定观察方向；5. 先按CTRL 再加中鍵是放大縮小；先按中鍵再加CTRL 是是物件旋轉；6. 物件旋轉時，外面會出現紅色的圓形區域，在圓形區域內是XYZ軸的任意旋轉，在圓形區域外是針對Z軸的特定旋轉；7. ress any keyboard arrow, the preselection navigator appears. ctrl+F11,出现物体选择器。
8. Ctrl + Page up －－－－ zoom inCtrl + Page down －－－－ zoom outShift + 上下左右箭头－－－－ rotateCtrl ＋上下左右箭头－－－－ panCtrl ＋shift + 左右箭头－－－－ rotateshift＋F3 －－ work on specification treeshift ＋ F2－－ specification tree overviewMB3+Customize－－可自定义Alt+mb2 －－循环选择ctrl+u －－再生（装配时用的着）CTRL＋鼠标滚轮放大缩小特征树9. 三维零件建模时的命名：因为具有相同零件名字的零件不能在装配环境中同时被调用，所以在进行三维零件建模之前，可以事先将系统默认的模型树中的零件名字改成该零件文件保存时将要用的名字。
这样不仅避免了零件名字的重复，还可方便零件的保存；10. 公差标注：在零件的工程图中时常有如ф39±的公差标注，CATIA默认字体SICH无法按要求进行标注，标出的是ф39 的形式。
这时可以将公差类型设置为并用αCATIA Sym bol字体标注。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CATIA十个技巧
1.切换视图
使用快捷键Ctrl + W可以快速切换视图模式。
例如，从实体模型视图切换到线框模型视图。
2.简化模型
对于复杂的模型，可以使用合并和简化模块来减少模型的复杂性。
这可以提高系统的性能并加快操作速度。
3.快速访问常用命令
可以通过自定义工具栏或使用快捷键来快速访问常用命令。
这可以大大提高工作效率。
4.使用复制命令创建模式
要在模型中创建重复的几何元素，可以使用复制命令来创建模式。
只需选择要复制的对象，然后指定复制的数量和间距。
5.使用草图约束
在创建草图时，可以使用约束来确保几何元素之间的关系得到满足。
这有助于确保模型的精确度和一致性。
6.使用公差分析工具
在进行设计时，可以使用CATIA的公差分析工具来确定模型的公差区间。
这有助于确保设计满足制造要求。
7.使用装配模块进行模型组装
8.使用检查几何工具
在设计完成后，可以使用检查几何工具来确保模型的几何形状正确无误。
这可以帮助避免在制造过程中出现问题。
9.使用BOM管理部件清单
在进行装配时，可以使用BOM（Bill of Materials）模块来管理部件清单。
这有助于跟踪零件数量和构建顺序。
10.学习宏编程
对于高级用户，学习CATIA的宏编程可以帮助实现自动化和批处理任务。
宏可以录制重复的操作，提高工作效率。
以上是描述CATIA十个技巧的文章，共计1200字以上。
