catia操作技巧
CATIA基本操作技巧与快捷键(2024)
性能优化建议
03
关闭不必要的图层、减少复杂图形的显示细节、定期保存工作
文件等，以提高软件运行效率。
12
03
CATALOGUE
实体建模基础操作指南
2024/1/30
13
拉伸、旋转等实体建模方法介绍
拉伸
通过选择草图轮廓并指定拉伸方 向和距离，可以快速创建拉伸特 征。拉伸可以是盲孔、通孔或对 称拉伸，适用于创建各种形状的 实体。
曲面修补与拼接
对已有曲面进行裁剪、延伸、缝合等操作，实现曲面间的平滑过 渡。
曲面变换与复制
运用镜像、阵列等工具，快速复制和变换曲面，提高设计效率。
2024/1/30
19
复杂曲面构建策略分享
分治策略
将复杂曲面分解为若干简单曲面，分别创建后 再进行组合。
过渡曲面构建
利用圆角、倒角等工具创建过渡曲面，实现不 同曲面间的平滑连接。
2024/1/30
求和
将两个或多个实体合并为一个实体，适用于创建复杂的组合体。求和操作可以消除重叠部分，并自动修复可 能产生的缝隙。
求差
从一个实体中减去另一个实体，用于创建空心结构或复杂的内部形状。求差操作可以精确控制被减去的部分 ，保留需要的结构。
求交
获取两个或多个实体的交集部分，适用于创建共享边界或相交部分的实体。求交操作可以精确提取交集，生 成新的独立实体。
CATIA基本操作 技巧与快捷键
2024/1/30
1
contents
目录
2024/1/30
• 工作环境与界面介绍 • 基本图形绘制技巧 • 实体建模基础操作指南 • 曲面设计进阶技巧探讨 • 快捷键设置与运用提高工作效率 • 总结回顾与拓展学习资源推荐
CATIA使用技巧大全
CATIA使用手册－－高级技巧54条1. F3------隐藏目录树；2. 鼠标左键（或右键）+鼠标中键视图旋转；鼠标中键视图平移；鼠标中键视图放大缩小；3. Alt + Enter = 性質；4. shift 加中鍵出現紅色方塊後拖拉，快速放大指定局部，指定观察方向；5. 先按CTRL 再加中鍵是放大縮小；先按中鍵再加CTRL 是是物件旋轉；6. 物件旋轉時，外面會出現紅色的圓形區域，在圓形區域內是XYZ軸的任意旋轉，在圓形區域外是針對Z軸的特定旋轉；7. Press any keyboard arrow, the preselection navigator appears. ctrl+F11,出现物体选择器。
8. Ctrl + Page up －－－－zoom inCtrl + Page down －－－－zoom outShift + 上下左右箭头－－－－rotateCtrl ＋上下左右箭头－－－－panCtrl ＋shift + 左右箭头－－－－rotateshift＋F3 －－work on specification treeshift ＋F2－－specification tree overviewMB3+Customize－－可自定义Alt+mb2 －－循环选择ctrl+u －－再生（装配时用的着）CTRL＋鼠标滚轮放大缩小特征树9. 三维零件建模时的命名：因为具有相同零件名字的零件不能在装配环境中同时被调用，所以在进行三维零件建模之前，可以事先将系统默认的模型树中的零件名字改成该零件文件保存时将要用的名字。
这样不仅避免了零件名字的重复，还可方便零件的保存；10. 公差标注：在零件的工程图中时常有如ф39±0.05的公差标注，CATIA默认字体SICH 无法按要求进行标注，标出的是ф39 0.05的形式。
这时可以将公差类型设置为TOL-1.0并用αCATIA Symbol字体标注。
CATIA的使用技巧汇总
3:如何再SKETCHER 中动态调整尺寸?
答:选中已标注的实体,再按住SHIFT键,,然后拖动实体,则实体上标注的尺寸值会动态变化.
4:当启动CATIA时,总是会产生一个新的CATPRODUCT 档,怎样才可以避难?
答:可以在START--->ALL PROGRAMES--->TOOLS--->ENVIRONMENT EDITOR V5R** 中创建一个新的环境变数,NAME:CATNOSTARTDOCUMENTVALUE:YES就可以改变这种问题了.
6:如何在进入CATIA sketcher workbench 的时候,跳过动画,以加速显示速度?
答:TOOLS--->OPTIONS--->DESPLAY---->NAVIGATION--->NAVIGATION,UNCHECK"ANIMATIONDURING VIEWPOINT MODIFICATION". 就可禁止动画.
8:如何在特征树和实体之间进行切换?
答:大家所知的可能就是在特征树上点击或在屏幕右下角的坐标系上点击.在这里小弟介绍一种方法前提是你的鼠标是三键的)按住CTRL然后滑动鼠标上的滚轮就OK了.
9:如果你的三键鼠标突然坏了,家里又只有两键的,那怎么办?
答:我有好办法,其实就是CATIA的功能.打开 TOOLS--->OPTION--->DEVICES AND VIRTUAL REALITY;然后在TABEL SUPPORT 里进行编辑就行了.怎样,看到在你的界面上那些功能表了,这样你就可以继续学习工作了.
DATA\DASSAULTSYSTEMES\CATREPORT其中跟打开的档同名,后缀为RPT的档即是.这样你就可以全面了解文档转换的过程了.
CATIA技巧个人总结
CATIA技巧个人总结CATIA是由法国达索系统公司开发的一款三维设计软件，广泛应用于工业设计、机械设计等领域。
作为一款功能强大的软件，使用CATIA进行设计工作可能会遇到一些问题或者不太方便的地方。
在使用CATIA的过程中，我总结了一些技巧和经验，希望对其他设计师有所帮助。
1. 快捷键是提高效率的关键。
CATIA提供了许多快捷键，可以在Preferences中进行设置。
记住这些快捷键，并灵活运用，可以大大提高设计效率。
2.学会使用CATIA的鼠标操作。
鼠标在设计过程中起着重要的作用。
比如，使用鼠标滚轮可以方便地放大和缩小模型；使用鼠标右键可以快速选择操作等。
3.熟练掌握CATIA的二维草图工具。
在进行三维设计之前，通常需要先进行二维草图的绘制。
熟练掌握CATIA的草图工具，可以快速绘制各种形状的二维图形，并通过草图导出进行进一步的设计。
4.使用CATIA的约束工具进行设计，可以确保模型的准确性。
通过添加约束，可以保持模型的相对位置或尺寸不变。
比如，可以使用距离约束、角度约束等。
5.掌握CATIA的装配模块，可以进行零部件之间的组装。
在装配模块中，可以方便地将各个零部件组合到一起，并可以调整它们之间的位置和连接方式。
6.使用CATIA的参数化设计功能，可以方便地修改模型的尺寸和参数。
参数化设计可以提高设计的灵活性，当需要修改模型时，只需修改相应的参数，而不必重新绘制整个模型。
7.学会使用CATIA的渲染和动画功能，在设计展示和演示时可以增加效果。
通过添加材质、光影效果和动画等，可以使模型更加真实和生动。
8.在进行复杂曲面设计时，可以使用CATIA的曲面建模功能。
曲面建模可以更好地满足设计要求，比如绘制曲面、修整曲面等。
9.学会使用CATIA的工程图模块，可以方便地生成详细的工程图。
工程图是进行制造和加工的重要依据，掌握工程图的绘制方法可以提高设计的准确性和可行性。
10.在进行大型装配设计时，可以使用CATIA的可视化导航进行操作。

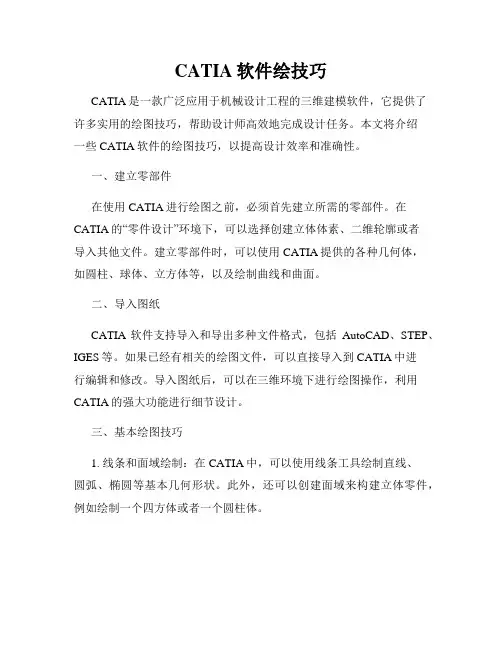

CATIA软件绘技巧
CATIA软件绘技巧CATIA是一款广泛应用于机械设计工程的三维建模软件，它提供了许多实用的绘图技巧，帮助设计师高效地完成设计任务。
本文将介绍一些CATIA软件的绘图技巧，以提高设计效率和准确性。
一、建立零部件在使用CATIA进行绘图之前，必须首先建立所需的零部件。
在CATIA的“零件设计”环境下，可以选择创建立体体素、二维轮廓或者导入其他文件。
建立零部件时，可以使用CATIA提供的各种几何体，如圆柱、球体、立方体等，以及绘制曲线和曲面。
二、导入图纸CATIA软件支持导入和导出多种文件格式，包括AutoCAD、STEP、IGES等。
如果已经有相关的绘图文件，可以直接导入到CATIA中进行编辑和修改。
导入图纸后，可以在三维环境下进行绘图操作，利用CATIA的强大功能进行细节设计。
三、基本绘图技巧1. 线条和面域绘制：在CATIA中，可以使用线条工具绘制直线、圆弧、椭圆等基本几何形状。
此外，还可以创建面域来构建立体零件，例如绘制一个四方体或者一个圆柱体。
2. 常用工具栏：CATIA提供了一系列常用的绘图工具栏，如绘图工具栏、几何栏、体素栏等。
在进行绘图时，可以根据需要选择相应的工具栏，并将其拖放到界面上方便使用。
3. 参数化设计：使用CATIA的参数化设计功能，可以根据设计需求进行尺寸调整和形状更改，而无需手动修改每个元素的尺寸。
通过定义参数和公式，可以实现快速的设计变更和优化。
四、高级绘图技巧1. 特征建模：CATIA的特征建模功能可以根据所建立的几何形状自动生成特征，如拉伸、旋转、倒角等。
通过特征建模，可以更快速地创建复杂的几何形状，并进行修改和编辑。
2. 绘图引导：在绘制过程中，CATIA提供了吸附、约束等辅助功能，方便进行几何约束和对齐操作。
通过绘图引导，可以确保绘制的几何形状符合设计要求，并提高绘图的准确性。
3. 零件组装：CATIA软件不仅可以进行零部件的设计，还可以进行零件的组装。
通过零件组装功能，可以将多个零部件组合在一起，并进行运动仿真、碰撞检测等操作，以验证设计的可行性。
CATIA软件绘技巧大全
CATIA软件绘技巧大全CATIA（Computer Aided Three-dimensional Interactive Application）是一款广泛应用于航空航天、汽车、船舶等领域的三维软件设计工具。
CATIA软件拥有强大的功能和灵活的操作，但对于初学者来说，掌握绘图技巧是非常关键的。
本文将介绍一些CATIA软件绘图的技巧，帮助读者更好地利用CATIA软件进行三维设计。
一、常用绘图命令1. 线段绘制在CATIA软件中，可以使用"Line"命令来进行线段的绘制。
在"Sketcher"环境下，点击"Line"命令后，在绘图平面上点击起点和终点，即可完成线段的绘制。
2. 圆绘制利用"Circle"命令可以绘制圆形。
在"Sketcher"环境下，点击"Circle"命令后，在绘图平面上点击圆心，然后拖动鼠标以设定半径，即可完成圆的绘制。
3. 弧绘制CATIA软件提供了"Arc"命令来绘制弧。
在"Sketcher"环境下，点击"Arc"命令后，在绘图平面上点击弧的起点、终点和拐点，即可完成弧的绘制。
二、零件绘制技巧1. 快捷键使用在绘图过程中，合理利用CATIA软件的快捷键可以提高绘图效率。
例如，使用"Ctrl+A"可以全选所有图形元素，使用"Ctrl+C"可以复制选中的元素，使用"Ctrl+V"可以粘贴复制的元素等。
2. 约束关系的应用CATIA软件提供了丰富的约束关系工具，可以精确控制零件的尺寸和位置。
在绘图过程中，可以使用"Constraint"命令来添加约束关系，如水平约束、垂直约束、平行约束等，以保证零件的几何形状符合要求。
三、装配绘制技巧1. 复制组件在进行装配绘制时，经常需要重复使用某个组件。
CATIA操作技巧
CATIA操作技巧1.相机视角的快捷键：在CATIA中，您可以通过使用相机视角来查看和操作模型。
请记住以下几个快捷键：- "Ctrl+Shift+C"：将模型居中并调整视角以包含整个模型。
- "Ctrl+Shift+Z"：将相机视角调整为最近的图形。
2.数据查询工具：在CATIA中，您可以使用数据查询工具轻松查找和定位对象。
使用“F3”键启动数据查询工具，并输入您要查找的对象名称或属性。
您还可以使用通配符来进行模糊。
3.设置快捷键：CATIA允许您为常用操作设置自定义快捷键，以提高工作效率。
要设置快捷键，请转到“工具”>“自定义”>“快捷键”选项卡，并选择您要设置快捷键的命令或操作。
4.使用鼠标手势：CATIA支持使用鼠标手势进行快速操作。
通过按住鼠标右键并在屏幕上进行轻微移动，您可以执行常见的操作，如平移、旋转和缩放模型。
5.使用过滤器：CATIA提供了多种过滤器选项，可根据不同的条件筛选对象。
例如，您可以使用过滤器来仅显示特定类型的元素，如曲面、体积或边界。
7.自定义工具栏：根据您的需求和工作流程，您可以自定义CATIA的工具栏。
通过选择“工具”>“自定义”>“工具栏”选项卡，您可以添加、删除或重新排列工具栏按钮，以便更好地适应您的工作方式。
9. 使用装配约束：在CATIA中，您可以使用装配约束对不同的零件进行装配。
通过选择两个或多个零件，然后使用“Insert”>“Constraints”菜单选项，您可以应用各种约束，如距离、角度或对齐。
10. 使用材料和纹理：CATIA允许您为模型应用不同的材料和纹理，以增加视觉效果。
通过选择模型并使用“Insert”>“Material and Surface”菜单选项，您可以选择并应用各种材料和纹理。
11.使用命名规则：为了更好地组织和管理模型，CATIA建议使用良好的命名规则。
catia常用使用技巧
catia常用使用技巧Catia是一款功能强大的三维建模软件，广泛应用于工程设计和制造领域。
在使用Catia时，掌握一些常用的使用技巧可以提高工作效率和准确度。
本文将介绍一些常用的Catia使用技巧，帮助读者更好地应用Catia软件。
一、快捷键的使用Catia提供了丰富的快捷键，可以大大提高工作效率。
例如，按下Ctrl+S可以快速保存当前工作，按下Ctrl+Z可以撤销上一步操作。
使用快捷键可以避免频繁鼠标操作，提高工作速度。
二、自定义工具栏和快捷键Catia允许用户自定义工具栏和快捷键，根据个人习惯和工作需求设置常用工具和命令。
通过自定义工具栏和快捷键，可以快速访问常用功能，提高工作效率。
三、利用模板和样式Catia提供了丰富的模板和样式库，可以快速创建和编辑模型。
使用模板可以减少重复工作，提高工作效率。
同时，利用样式库可以统一模型的外观和风格，提高设计的一致性和美观度。
四、使用齐次坐标系在Catia中，齐次坐标系是一个非常有用的功能。
它可以帮助用户准确地定位和操作模型。
通过齐次坐标系，可以轻松地移动、旋转和缩放模型，确保模型的准确性和一致性。
五、利用约束和关系Catia提供了丰富的约束和关系功能，可以帮助用户定义和控制模型的几何关系。
通过约束和关系，可以确保模型的几何形状和尺寸满足设计要求。
合理利用约束和关系功能，可以提高模型的可靠性和准确度。
六、使用装配模块Catia的装配模块可以用于创建和管理多个零部件的装配关系。
通过装配模块，可以轻松地组装和调整零部件，模拟实际装配过程。
合理利用装配模块，可以提高装配的效率和准确度。
七、使用草图和曲线Catia提供了丰富的草图和曲线工具，可以用于创建复杂的几何形状。
通过草图和曲线，可以精确地定义模型的形状和尺寸。
合理利用草图和曲线工具，可以减少后续修改的工作量，提高设计的准确性和一致性。
八、利用参数化设计Catia的参数化设计功能可以帮助用户定义和控制模型的参数。
catia 300个不为人知的小技巧
一、介绍Catia是一款由达索系统开发的三维计算机辅助设计软件，广泛应用于航空航天、汽车、工程等行业。
作为一款功能强大的软件，Catia中有许多不为人知的小技巧，可以大大提高工作效率和设计质量。
在本文中，我们将介绍Catia中的300个不为人知的小技巧，希望能够帮助读者更好地使用这一软件。
二、界面设置1. 自定义工具栏：在Catia中，可以根据自己的需求自定义工具栏，将经常使用的命令集中在一起，便于快速访问。
2. 视图切换：通过设置快捷键，可以快速切换不同的视图，提高操作效率。
三、建模技巧1. 实体复制：在创建实体时，可以使用实体复制功能快速生成多个相似的实体，节省大量时间。
2. 参数化建模：利用Catia的参数化建模功能，可以方便地修改设计参数，快速生成不同尺寸的模型。
四、装配技巧1. 变体装配：Catia中的变体装配功能可以根据不同的参数配置快速生成不同变体的装配体。
2. 快速定位：使用定位功能可以快速将零件定位到指定位置，方便进行装配设计。
五、图纸绘制1. 自定义图框：通过自定义图框功能，可以根据公司的标准要求定制图纸格式，提高绘图效率。
2. 自动标注：Catia中的自动标注功能可以快速为零件生成标注，减少手动操作的繁琐。
六、数据管理1. 文件管理：Catia中的文件管理功能可以方便地管理大量的设计文件，避免文件混乱。
2. 版本控制：通过版本控制功能，可以方便地管理不同版本的设计文件，避免混乱和冲突。
七、高级功能1. 表面建模：Catia中的表面建模功能可以创建复杂的曲面模型，适用于汽车车身等领域。
2. 参数化设计：通过参数化设计功能，可以快速生成具有可调节尺寸的模型，方便进行设计优化。
八、小技巧收集1. 网络资源：可以通过搜索引擎或技术论坛收集Catia小技巧，不断学习提高。
2. 实际应用：在实际工作中不断总结和收集小技巧，积累使用经验。
在本文中，我们介绍了Catia中的300个不为人知的小技巧，涵盖了界面设置、建模技巧、装配技巧、图纸绘制、数据管理、高级功能以及小技巧收集等方面。
CATIA十个技巧
CATIA十个技巧
1.切换视图
使用快捷键Ctrl + W可以快速切换视图模式。
例如，从实体模型视图切换到线框模型视图。
2.简化模型
对于复杂的模型，可以使用合并和简化模块来减少模型的复杂性。
这可以提高系统的性能并加快操作速度。
3.快速访问常用命令
可以通过自定义工具栏或使用快捷键来快速访问常用命令。
这可以大大提高工作效率。
4.使用复制命令创建模式
要在模型中创建重复的几何元素，可以使用复制命令来创建模式。
只需选择要复制的对象，然后指定复制的数量和间距。
5.使用草图约束
在创建草图时，可以使用约束来确保几何元素之间的关系得到满足。
这有助于确保模型的精确度和一致性。
6.使用公差分析工具
在进行设计时，可以使用CATIA的公差分析工具来确定模型的公差区间。
这有助于确保设计满足制造要求。
7.使用装配模块进行模型组装
8.使用检查几何工具
在设计完成后，可以使用检查几何工具来确保模型的几何形状正确无误。
这可以帮助避免在制造过程中出现问题。
9.使用BOM管理部件清单
在进行装配时，可以使用BOM（Bill of Materials）模块来管理部件清单。
这有助于跟踪零件数量和构建顺序。
10.学习宏编程
对于高级用户，学习CATIA的宏编程可以帮助实现自动化和批处理任务。
宏可以录制重复的操作，提高工作效率。
以上是描述CATIA十个技巧的文章，共计1200字以上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. F3------隐藏目录树；2. 鼠标左键（或右键）+鼠标中键视图旋转；鼠标中键视图平移；鼠标中键视图放大缩小；3. Alt + Enter = 性冱；4. shift 加中嫔出?F剪色方?K後拖拉，快速放大指定局部，指定观察方向；5. 先按CTRL 再加中嫔是放大矿小；先按中嫔再加CTRL 是是物件旋弈；6. 物件旋弈?r，外面??出?F剪色的?A形?^域，在?A 形?^域?仁秦YZ萦的任意旋弈，在?A形?^域外是????Z萦的特定旋弈；7. Press any keyboard arrow, the preselection navigator appears. ctrl+F11,出现物体选择器。
8. Ctrl + Page up －－－－zoom inCtrl + Page down －－－－zoom outShift + 上下左右箭头－－－－rotateCtrl ＋上下左右箭头－－－－panCtrl ＋shift + 左右箭头－－－－rotateshift＋F3 －－work on specification treeshift ＋F2－－specification tree overviewMB3+Customize－－可自定义Alt+mb2 －－循环选择ctrl+u－－再生（装配时用的着）CTRL＋鼠标滚轮放大缩小特征树9. 三维零件建模时的命名：因为具有相同零件名字的零件不能在装配环境中同时被调用，所以在进行三维零件建模之前，可以事先将系统默认的模型树中的零件名字改成该零件文件保存时将要用的名字。
这样不仅避免了零件名字的重复，还可方便零件的保存；10. 公差标注：在零件的工程图中时常有如ф39±0.05的公差标注，CATIA默认字体SICH无法按要求进行标注，标出的是ф39 0.05的形式。
这时可以将公差类型设置为TOL-1.0并用αCATIA Symbol 字体标注。
11. 鼠标右键在工程图标注中的应用：(1) 在半剖视图中标注孔的尺寸时，尺寸线往往是一半，延长线也只在一侧有。
如果直接点击孔的轮廓线，按左键确认，出现的是整个尺寸线。
可以在还未放置该尺寸前点击鼠标右键，选择“Half Dimension”，即可标注出一半尺寸线。
(2) 标注两圆弧外边缘之间的距离时，当鼠标选中两圆弧后，系统自动捕捉成两圆心之间的距离尺寸，此时同样在未放置该尺寸之前点击右键，在弹出菜单中的“Extension Lines Anchor”中选择所要标注的类型；(3) 工程图中有时需要标注一条斜线的水平或垂直距离，或者要标注一条斜线的一个端点与一条直线的距离，这时可以在选中要标注的对象后，在右键弹出菜单中选择“Dimension Representation”中所需的尺寸类型。
两直线角度尺寸的标注也可以通过弹出菜单中的“Angle Sector”选择所需的标注方式；12. 重新选择图纸：若在将零件转化成工程图时选错了图纸的大小，如将A3选成A4纸，可以在“Drafting”环境中点击“File”→“Page setup”，在弹出的对话框中重新选择所需图纸；13. 激活视图：在工程图中，往往要对某一视图进行剖视、局部放大和断裂等操作。
在进行这些操作之前，一定要将该视图激活，初学者往往忽略这个问题，从而造成操作失败。
激活视图有两种方法：(1) 将鼠标移至视图的蓝色边框，双击鼠标，即可将该视图激活。
(2) 将鼠标移至视图的蓝色边框，右击鼠标，在弹出菜单中选择“Activate View”即可；14. 工程图中图框及标题栏的插入：(1) 可以先将各种图纸大小的图框标题栏制成模板，分别插入各个工程图。
具体操作如下：进入“drafting”状态，选择图纸大小，进入“Edit”→“Background”，按照所需标准画好图框及标题栏，将其保存。
在画好的工程图中，进入“File”→“Page setup”，在弹出的对话框中选择“Insert Background View”，选择对应的图框格式，点击“Insert”即可。
(2) 可以在投影视图前，先插入制作好的图框及标题栏。
具体操作如下：在建立好的零件模型环境中，点击“File”→“New from”，按投影视图所需图纸大小选择事先做好的图框模板文件，即可直接进入已插好图框和标题栏的Drafting状态。
15. 解决图标变为英文注释的方法：笔者在使用CATIA软件的过程中，曾遇到“Part Design”和“Assembly Design”环境中原来非常形象的工具图标全部变成用英文单词表达的形式，如“倒角”变成“ChamferHeader”，拉伸变成“PadHeader”等，使用起来极不方便。
原因可能是在使用CATIA的过程中，由于操作上的原因，产生了一些临时性文件，如CATsettings、CATtemp等文件，这些临时性文件会自动保存，可能会对CATIA的使用造成一些影响。
所以应及时查找出这些文件，将其删除。
另一个解决办法是设置“Tools”→“options”中的“reset”为“for all the tabpages”。
笔者在进行这些操作后，工具条就又变回形象的图标形式了。
遇到此类问题的朋友不妨一试。
16. 约束的技巧：在虚拟装配中对零件进行装配约束时，最好一次将一个零件完全约束，而且尽可能应用面与面的约束，如平面与平面重合、平面与平面之间的距离、中心线与中心线重合、平面与平面之间的角度等。
这些约束条件是非常稳定的装配约束。
应尽可能避免使用几何图形的边和顶点，因为它们容易在零件修改时发生变化。
17. 如何多次调用零件：装配中有时需多次调用某个零件，可以选中要调用的零件，直接用“Fast Multi Instantiation”进行复制。
18. 如何快速知道当前的CATIA作图区上的零件的放大比例：选中TOOLS----->OPTIONS----->VISUALIZATION----> DISPLAY CURRENT SCALE IN PARALLEL, MODE 的选项.在屏幕的右下方的数值表示当前作图区内的几何体的显示比例.19. 如何快速定义草图方向：按CTRL键点选在草图中做为X轴的边,再选择草图平面, 然后选择草图功能.草图自动转到所需的方向.20. 如何再SKETCHER 中动态调整尺寸：选中已标注的实体,再按住SHIFT键,,然后拖动实体,则实体上标注的尺寸值会动态变化。
21. 当启动CATIA时,总是会产生一个新的CATPRODUCT 档, 怎样才可以避难?可以在START--->ALL PROGRAMES--->TOOLS---> ENVIRONMENT EDITOR V5R** 中创建一个新的环境变数, NAME:CATNOSTARTDOCUMENT ，VALUE:YES 就可以改变这种问题了.22. 从CATIA来的有些MODEL 档,在读取时出现PROJICT CONFLICT 的信息,要怎样才能读取?在$HOME 的目录下,修改USRENV.DCLS 这个档案, 在其中加入ATSITE,PRJMODEL=TRUE;这一行就可. (UNIX环境)23. 如何快速同心打孔: 点打孔命令,再点圆弧,最后点打孔的面,这样孔就自动与所选的圆弧同心了；24. 如何在进入CATIA sketcher workbench 的时候,跳过动画,以加速显示速度：TOOLS--->OPTIONS--->DESPLAY---->NAVIGATIO N--->NAVIGATION, UNCHECK "ANIMATION DURING VIEWPOINT MODIFICATION". 就可禁止动画。
25. 如何改变系统默认的坐标平面的大小以及颜色：TOOLS--->OPTIONS--->INFRASTRUCTURE------>A RT INFRASTRUCRE---->DISPLAY---->DISPLAY IN GEOMETRY AREA---->AXISSYSTEM DISPLAY SIZE (IN MM),把默认值从10改为40.60等等,就可改变基准面的尺寸大小,但颜色只能在界面上GRAPHIC PROPERTIES 工具上直接改了；26. 怎样使用两键鼠标：打开TOOLS--->OPTION--->DEVICES AND VIRTUAL REALITY ;然后在TABEL SUPPORT 里进行编辑就行了.怎样,看到在你的界面上那些功能表了, 27. 按住CTRL键,然后按动TAB键就可快速转换窗口；28. 在命令执行过程中, 点击荧屏右下角输入框右边的按钮可以暂时隐藏命令对话方块；29. 显示装配工作台上参数和关系式的NODE：TOOLS--->OPTIONS--->INFRASTRUCTURE---->RODUCT STRUCTURE---->TREE CUSTOMIZATION 里面的PARAMETERS 和RELATIONS 改为YES；30. 快速恢复功能ICON的方法是：TOOLS---->CUSTOMIZE 中TOOLBARS---->"RESTORE ALL CONTENTS " AND " TESTORE POSITION " 使用者可重新定义；31. 解决工具命令找不到的问题：打开电脑的搜索找出CATSettings文件夹, 然后删除它. 之后重新启动CATIA,将你所需要的工具命令放在你喜欢的位置；32. 批量转换IGES 和STEP文档为CATPart文档：TOOLS---->UTILITY---->BATCH -DXF-IGES-STEP 工具,选择转换的文档,输出的路径,以及转换的格式等设定参数,然后运行.；33. TOOLS+CUSTOMIZE....设定，可以自订不同模组功能ICON在单一操作界面；34. 在3D中快速调整自己所需的视图：VIEW-->NAVIGATION MODE--->VIEWPOINT SNAPPING 然后转动模型到接近自己所需的视角,系统会自动捕捉并调整到该视角；35. 有时在相对的位置上再增加一条或几条导线可以解决使用一条导线进行LOFT时产生的扭曲现象；36. 将指南针拖到某个BODY上,然后拉动指针的方向可以任意的移动该BODY；37. 在CATIA中拉伸一个文字PAD：进入drafting,用TEXT命令写上所需的文字,注意字体,然后另存DXF格式文档,再然后打开DXF文档,把文字复制,另开一个PART 进入SKETCH,将文字粘上去就可拉伸实体；38. 在收到IGES,STEP等格式的档案时,怎样查看该档案是由什么软件创建的?转换中出现问题, 怎样查看具体情况?当在CATIA中打开IGES,STEP,DWG等外部档案时,转换完毕后会自动产生一个转换报告,其保存路径为:C:\DOCUMENTS AND SETTINGS\用户名\LOCALSETTINGS\APPLICATIONDATA\DASSAULTSYSTEMES\CATREPORT 其中跟打开的档同名,后缀为RPT的档即是.这样就可以全面了解文档转换的过程.39. 在“希望箭头停留的特征上”点右键，选“Define In Work Object",能达到”Pro/E里把插入箭头往上拖“的效果；40. Tools->show/hide 可以显示、隐藏一类元素；41. 在工具图标上双击可无限重复使用该功能；42. 条件查找edit－>searchpart◊part infrastructure◊43. 创建参考特征默认放置在开放实体Geometrical set中：options hybrid design◊document 44. 装配中有stop on clash 按钮，移动物体时碰到其他物体stop；F3------隐藏目录树F1------实时帮助ctrl+z---------撤消ctrl+y--------redoctrl+n--------新建ctrl+o--------打开ctrl+鼠标中键视图放大缩小alt+鼠标中键视图平移alt+鼠标左键+鼠标中键视图旋转Alt + Enter = 性質shift 加中鍵出現紅色方塊後拖拉即可快速縮放大小這非常好用先按CTRL 再加中鍵是放大縮小先按中鍵再加CTRL 是是物件旋轉而物件旋轉時外面會出現紅色的圓形區域在圓形區域內是XYZ軸的任意旋轉而在圓形區域外是針對Z軸的特定旋轉用鼠标指向某个封闭空心实体外表面，然后按键盘方向键，就可以选到内表面！ctrl+F11,出现物体选择器。
