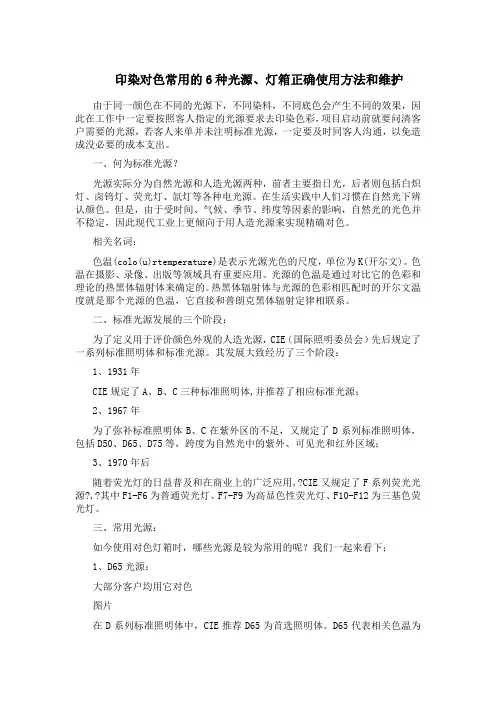

印染对色常用的6种光源、灯箱正确使用方法和维护
印染对色常用的6种光源、灯箱正确使用方法和维护由于同一颜色在不同的光源下，不同染料，不同底色会产生不同的效果，因此在工作中一定要按照客人指定的光源要求去印染色彩，项目启动前就要问清客户需要的光源，若客人来单并未注明标准光源，一定要及时同客人沟通，以免造成没必要的成本支出。
一、何为标准光源？光源实际分为自然光源和人造光源两种，前者主要指日光，后者则包括白炽灯、卤钨灯、荧光灯、氙灯等各种电光源。
在生活实践中人们习惯在自然光下辨认颜色。
但是，由于受时间、气候、季节、纬度等因素的影响，自然光的光色并不稳定，因此现代工业上更倾向于用人造光源来实现精确对色。
相关名词：色温(colo(u)rtemperature)是表示光源光色的尺度，单位为K(开尔文)。
色温在摄影、录像、出版等领域具有重要应用。
光源的色温是通过对比它的色彩和理论的热黑体辐射体来确定的。
热黑体辐射体与光源的色彩相匹配时的开尔文温度就是那个光源的色温，它直接和普朗克黑体辐射定律相联系。
二、标准光源发展的三个阶段：为了定义用于评价颜色外观的人造光源，CIE（国际照明委员会）先后规定了一系列标准照明体和标准光源。
其发展大致经历了三个阶段：1、1931年CIE规定了A、B、C三种标准照明体,并推荐了相应标准光源；2、1967年为了弥补标准照明体B、C在紫外区的不足，又规定了D系列标准照明体，包括D50、D65、D75等，跨度为自然光中的紫外、可见光和红外区域；3、1970年后随着荧光灯的日益普及和在商业上的广泛应用,?CIE又规定了F系列荧光光源?,?其中F1-F6为普通荧光灯、F7-F9为高显色性荧光灯、F10-F12为三基色荧光灯。
三、常用光源：如今使用对色灯箱时，哪些光源是较为常用的呢？我们一起来看下；1、D65光源：大部分客户均用它对色图片在D系列标准照明体中，CIE推荐D65为首选照明体。
D65代表相关色温为6500K的平均昼光，是在一年中不分季节，一天中不分时段，对阴天时的北半球北窗昼光进行测量的一个平均结果。
标准灯箱常用光源种类
标准灯箱常用光源种类灯箱作为一种广泛应用于室内外广告、标识、展示等领域的照明设备，其光源种类的选择对于灯箱的亮度、色彩还原度、能耗等方面有着重要的影响。
在市场上，常见的灯箱光源种类有LED光源、荧光灯管、霓虹灯管等。
本文将就这些常用的灯箱光源种类进行介绍和比较。
LED光源。
LED是一种半导体发光器件，具有体积小、寿命长、节能环保等特点，因此在灯箱中得到了广泛的应用。
LED灯箱光源具有亮度高、色彩还原度好、寿命长、能耗低等优点，同时还可以根据需要进行颜色、亮度的调节，灯箱制作灵活多样。
此外，LED光源还可以实现远程控制、定时开关等功能，便于管理和使用。
然而，LED光源价格相对较高，且在照明均匀性和光色稳定性方面仍有待提高。
荧光灯管。
荧光灯管是一种利用荧光物质发光的照明设备，其具有高效节能、寿命长、价格低廉等优点。
在灯箱应用中，荧光灯管可以提供均匀柔和的光线，色彩还原度较高，适合用于一些需要展示细节的场合。
同时，荧光灯管还可以根据需要选择不同色温的光源，满足不同环境下的照明需求。
然而，荧光灯管的启动时间较长，对环境温度和湿度要求较高，且在使用过程中会产生紫外线和电磁辐射，需要注意安全防护。
霓虹灯管。
霓虹灯管是一种利用气体放电发光的照明设备，其具有亮度高、色彩丰富、视观效果好等特点。
在灯箱应用中，霓虹灯管可以提供醒目的视观效果，适合用于室外广告、标识等场合。
同时，霓虹灯管还可以根据需要制作成各种形状和图案，增加视观吸引力。
然而，霓虹灯管的能耗较高，寿命较短，且在使用过程中需要注意防水防潮和防震防摔。
综合比较。
综合来看，不同的灯箱光源种类各有优缺点，选择合适的光源种类需要根据具体的使用场景和需求来进行。
在室内灯箱应用中，LED光源因其节能环保、寿命长、灵活多样等特点更受青睐；而在室外广告、标识等场合，霓虹灯管因其亮度高、视观效果好而备受青睐。
而荧光灯管则在一些需要展示细节和色彩还原度要求较高的场合有其独特优势。

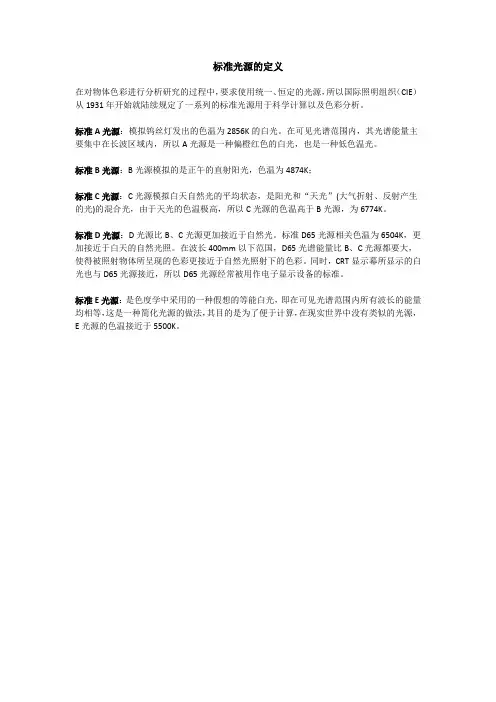

标准光源的定义
标准光源的定义
在对物体色彩进行分析研究的过程中，要求使用统一、恒定的光源，所以国际照明组织（CIE）从1931年开始就陆续规定了一系列的标准光源用于科学计算以及色彩分析。
标准A光源：模拟钨丝灯发出的色温为2856K的白光。
在可见光谱范围内，其光谱能量主要集中在长波区域内，所以A光源是一种偏橙红色的白光，也是一种低色温光。
标准B光源：B光源模拟的是正午的直射阳光，色温为4874K；
标准C光源：C光源模拟白天自然光的平均状态，是阳光和“天光”(大气折射、反射产生的光)的混合光，由于天光的色温极高，所以C光源的色温高于B光源，为6774K。
标准D光源：D光源比B、C光源更加接近于自然光。
标准D65光源相关色温为6504K，更加接近于白天的自然光照。
在波长400mm以下范国，D65光谱能量比B、C光源都要大，使得被照射物体所呈现的色彩更接近于自然光照射下的色彩。
同时，CRT显示幕所显示的白光也与D65光源接近，所以D65光源经常被用作电子显示设备的标准。
标准E光源：是色度学中采用的一种假想的等能白光，即在可见光谱范围内所有波长的能量均相等，这是一种简化光源的做法，其目的是为了便于计算，在现实世界中没有类似的光源，E光源的色温接近于5500K。
标准光源
标准照明体A：色温为2856K的绝对黑体的辐射 光，代表了多数钨丝灯或碘钨灯的光。 标准照明体B：代表相关色温4878K中午直射的 日光。
标准照明体C：代表相关色温6774K的平均日光
标准照明体D：又称为典型日光，包括代表四种 色温的理想日光：D50(5004K)、 D55(5503K)、 D65(6504K)、D75(7604K)。
3、发光强度
为了表示点光源在不同方向上的发光特性， 定义：在某一方向上单位立体角dω内发出 的光通量称为点光源在该方向上的发光强 度(Iθ)。
d I d
用弧度表示平面角度大小 ：平面角=弧长/半径 （单位：弧度rad）
立体角为：球面面积(S)与半径平方(r2)的比值。 单位是：球面度sr 一个锥面所围成的空间部分称为“立体角”。立体角是 以锥的顶点为心，半径为1的球面被锥面所截得的面积 来度量的，度量单位称为“立体弧度”。
2、辐射通量
辐射通量Φe ( ) ：又称为辐射功率，定义为：单位时 间内(通过某一面积)流过的辐射能量，即
单位：瓦特（W）
dQe ( ) Φe ( ) dt
光通量Φv ( ) ： 光源在单位时间内向周围空间辐射 并引起视觉的能量(即可见光的能量)的多少，称为光 通量。(单位：流明(lm)) 光通量相当于是辐射通量的一部分。
在日光下观察一副画，然后拿到高压汞灯下 观察，就会发现，某些颜色已变了色。如粉 色变成了紫色，蓝色变成了蓝紫色。因此， 在高压汞灯下，物体失去了“真实”颜色， 如果在黄色光的低压钠灯底下来观察，则蓝 色会变成黑色，颜色失真更厉害 。
光源的显色性是由光源的光谱能量分布决定 的。连续光谱的光源均有较好的显色性。
标准光源的光谱
标准光源的光谱
标准光源是用于测量和校准光谱仪器的基准光源。
其光谱是经过精心设计和制造的，具有特定的光谱特征和光通量输出。
标准光源的光谱通常包括可见光和紫外光区域，常用的有钨灯、氙灯、汞灯等。
标准光源的光谱需要符合国际标准，以确保不同国家和地区的测量结果具有可比性。
国际标准组织（ISO）和国际电工委员会（IEC）制定了一系列标准，包括CIE (Commission Internationale de
l'Eclairage) 标准光源、NIST (National Institute of Standards and Technology) 标准光源等。
标准光源的光谱对于光谱仪器的测量和校准非常重要，因为它们提供了一个已知的光谱参考。
此外，标准光源的光谱还可以用于研究光的基本性质和光与物质相互作用的过程。
- 1 -。
标准光源光谱数据
标准光源光谱数据
标准光源的光谱数据是指在特定波长范围内，光源发出的光的强度分布。
这些数据对于照明工程、光度测量和光谱分析等领域具有重要意义。
以下是一些常见标准光源的光谱数据：
1. 太阳：太阳是一个广泛的光源，其光谱数据可以根据不同波长和时间进行调整。
太阳在可见光波段的光谱分布接近于黑体辐射，但随着波长的变化，其强度分布会有所差异。
具体的光谱数据可以参考气象学、天文学或光学领域的相关资料。
2. 白炽灯：白炽灯是一种广泛应用的光源，其光谱数据可以通过实验测量获得。
一般来说，白炽灯的光谱分布呈现为连续光谱，峰值波长在可见光区域。
具体的光谱数据可以参考照明工程、光度测量等相关资料。
3. 荧光灯：荧光灯是一种广泛应用于室内照明的光源，其光谱数据可以通过实验测量获得。
荧光灯的光谱分布通常包含一个或多个峰值波长，取决于荧光粉的类型和设计。
具体的光谱数据可以参考照明工程、光度测量等相关资料。
4. LED：LED（发光二极管）是一种高效、节能的光源，其光谱数据可以通过实验测量获得。
LED的光谱分布通常呈现为单色光或多色光，取决于LED芯片和封装的设计。
具体的光谱数据可以参考照明工程、光度测量等相关资料。
总之，以上光谱数据仅为参考值，具体的光谱分布可能因光源类型、制造工艺、使用环境等因素而有所不同。
在进行光谱分析或光度测量时，请根据实际光源的光谱数据进行计算。
iec光源标准
iec光源标准
IEC标准是一个全球性的标准，由国际电工委员会（IEC）制定。
在光源领域，IEC标准涉及到各种光源的测试、性能要求和安全规范等方面。
以下是一些常见的IEC光源标准：
1. IEC 60061:2010 - 荧光灯的测试和测量方法
2. IEC 60188:2017 - 放电灯（荧光灯除外）的测试和测量方法
3. IEC 60301:2013 - 单端荧光灯和其镇流器
4. IEC :2011 - 家用和类似用途白炽灯的安全规范
5. IEC :2012 - 家用和类似用途石英碘灯的安全规范
6. IEC :2012 - 家用和类似用途卤钨灯的安全规范
7. IEC 60969:1989 - LED模块的测试和测量方法
8. IEC 62471:2006 - 发光二极管（LED）的测试和测量方法
9. IEC :2013 - LED模块用交流或直流电子控制装置第1部分：总则
10. IEC :2013 - LED模块用交流或直流电子控制装置第2部分：性能要求
这些标准涵盖了各种光源的测试、性能要求和安全规范，对于光源的生产、测试和使用具有重要意义。
标准光源的定义
.标准光源的定义：照明光源对物体的颜色影响很大。
不同的光源，有着各自的光谱能量分布及颜色，在它们的照射下物体表面呈现的颜色也随之变化。
为了统一对颜色的认识，首先必须要规定标准的照明光源。
因为光源的颜色与光源的色温密切相关，所以CIE规定了四种标准照明体的色温标准：标准照明体A：代表完全辐射体在2856K发出的光（X0=109.87，Y0=100.00，Z0=35.59）；标准照明体B：代表相关色温约为4874K的直射阳光（X0=99.09，Y0=100.00，Z0=85.32）；标准照明体C：代表相关色温大约为6774K的平均日光，光色近似阴天天空的日光（X0=98.07，Y0=100.00，Z0=118.18）标准照明体D65：代表相关色温大约为6504K的日光（X0=95.05，Y0=100.00，Z0=108.91）；标准照明体D：代表标准照明体D65以外的其它日光。
CIE规定的标准照明体是指特定的光谱能量分布，是规定的光源颜色标准。
它并不是必须由一个光源直接提供，也并不一定用某一光源来实现。
为了实现CIE规定的标准照明体的要求，还必须规定标准光源，以具体实现标准照明体所要求的光谱能量分布。
CIE推荐下列人造光源来实现标准照明体的规定：标准光源A：色温为2856K的充气螺旋钨丝灯，其光色偏黄。
标准光源B：色温为4874K，由A光源加罩B型D-G液体滤光器组成。
光色相当于中午日光。
标准光源C：色温为6774K，由A光源加罩C型D-G液体滤光器组成，光色相当于有云的天空光。
二.印刷,纺织行业对标准光源的要求：普通日光灯管是绝对不能用作观察颜色的光源的，根据ISO3664:2000 的要求，用作观察颜色的人造光源必须同时符合下列技术要求：1．光源的色温必须是5000K（±５%），即在这种光源色温下观察颜色基本上近似于在中国大部份地区的上午8点至10点，下午3点至5点在自然光下观察颜色的效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本文试图从技术上解释目前对色箱中常使用的几种光源的色温或光谱谱线,这些光源是:D50,D65,D35,D75,A光源,F光源,TL84,TL83,965,CWF,U30 HOR,UV.众所周知，观察颜色离不开观察光源，没有光就没有色彩。
物理学的知识告诉我们:可见光也是一种电磁波,它的波长范围是:3900nm-7600nm.(如下图所示)。
靠近3900nm波长的光是紫光.靠近7600nm波长的光是红光.低于3900nm的光叫紫外线,人眼一般看不见. 高于7600nm波长的光叫红外线, 人眼一般也看不见.在可见光3900nm-7600nm之间,我们引入一个表示光的发光颜色的物理概念--色温. 光源的色温是以光源发光时所显现的颜色与一个绝对黑体被高温燃烧时所显现的颜色相一致时的燃烧温度来定义的，它的单位是绝对温度Kelvin『K』。
K 值越高，光所显现的颜色就愈趋向于白蓝色,即愈趋向于3900nm；K 值越低，光所显现的颜色就愈趋向于黄红色,即愈趋向于7600nm.见图所示.D50光源(5000K色温)是一种发光体的颜色略为偏暖色调的光源。
根据ISO3664:2000,D50 光源是真正意义上的观察颜色的标准色温。
D65光源(6500K色温)是一种发光体的颜色略为偏冷色调的光源。
在欧美国家D65 光源逐步被D50 光源取而代之，但在中国，D65 目前仍然是大量使用的标准色温之一。
D35光源是一种色温为3500K的光源,D75光源是一种色温为7500K的光源,CWF光源是一种色温为4200K的光源,U30光源是一种色温为3000K的白帜灯光源,A光源是一种色温为2856K的白帜灯光源,F光源是一种色温为2700K的白帜灯光源,以上光源都不是标准色温的光源,只是模拟在某些特殊场合(例如商店,家庭)观察物品时所使用的照明光源的色温.但是标准的色温不一定就是标准光源.根据ISO3664:2000,标准光源必须要同时符合二个物理条件:1.光源的色温为D50(或D65)2.光源显色指数Ra>90显色指数用来衡量某一光源照射下所能看到的颜色与在自然光照射下，所能看到的颜色在之间的比值，即Ra=在某一光源照射下所能看到的颜色÷在自然光照射下所能看到的颜色Ra愈接近100％，表明在该光源照射下，所显现的颜色与在自然光照射下所显现的颜色的差异就愈小。
TL83是一种Ra=80,色温为3000K的光源.TL84是一种Ra=80,色温为4000K的光源.TL85是一种Ra=80,色温为5000K的光源.965是一种Ra=90,色温为6500K的光源.以上光源中,只有965是标准光源.根据国际标准化组织ISO的要求(ISO3664:2000),在印刷,印染,广告的需要观察颜色的行业,必须使用标准光源观察条件(Standard Viewing Envirement)来观察颜色,进行色彩匹配.所谓标准光源观察条件是指:1.光源必须是标准光源.2.观察表面上的光照度>2000Lux/+-500Lux3.观察背景环境必须为中性灰目前市场上销售的多光源对色箱只能在一个非常小的空间里模拟几种光源的颜色来观察小件物品在不同的光源下的颜色. 根据ISO3664:2000的标准,这样的对色箱是不能用在生产过程中,对产品的颜色进行观察和控制的.印刷工艺中常用紫外线(即UV灯管)来检查一些荧光油墨的印刷效果,UV灯的波长通常不能低于3650nm.因为紫外线波长越短,对人体危害越大.综上所述,在印刷,印染,广告,油墨涂料等行业,必须使用标准光源(D50/D65,Ra>90)来观察产品的颜色.唯有标准光源，才能看到真实色彩色彩复制与色彩比较摄影、广告设计、制版、印刷和印染等行业每天都在从事与色彩复制有关的工作。
所谓色彩复制就是利用照相机、扫描仪、彩色复印机、数码印刷机、打样机、印刷机和印染机等图像设备来复制被复制物的颜色和层次，使之尽可能地显现与被复制物相同的颜色。
要做到在复制品上准确地显现被复制物的颜色，并非一件容易之事。
复制过程中的每一个工艺步骤都会对色彩传递造成偏差。
其中有油墨、纸张等原材料方面的颜色误差，也有扫描仪、印刷机等设备因素造成的颜色误差。
这些颜色误差最终都将集中反映在复制品上，即反映在最终复制品的色彩与被复制物的色彩差异。
复制品的颜色与被复制物的颜色是否相一致是人通过观察、比较来鉴别的。
虽然，我们可以用一些仪器来测量复制品与复制品之间的颜色差异。
它最终的裁判者还是我们人眼的观察和比较。
由此可见，色彩复制的关键是色彩比较，色彩比较的关键是人的观察。
需要说明的是，这里所指的人是一个泛指，是指一群视力和神经系统正常的成年的人的组合。
色彩比较与光源人观察物品颜色的一个基本条件是要有光的照射。
可以想象，在漆黑一片的屋子里，什么东西都是看不见的。
物理学的知识告诉我们，物体所显现的颜色是照射光通过或者反射物体后，通过人眼的接受在人脑的神经系统中形成的光谱的刺激值。
正常情况下，照射光的光谱决定了被照物体的颜色。
在红灯照射下的屋子里，周围的一切东西看上去都是红色的。
因为红灯的光谱中只包含大量的600nm以上的光谱，它通过人脑的刺激后形成红色视觉。
那么，什么样的光源是理想的观察颜色光源的？在天气晴朗的条件下，在我国大部分地区的上午8点至10点和下午3点至5点的自然光线是观察颜色、进行色彩比较的最为理想的光源。
因为这个时候的自然光线柔和，包含了所有颜色的光谱谱线。
在自然光线的照射下，物体能100%显现出它的绚丽色彩。
但是，因受到工作场地和时间的限制，我们不可能时时都能在自然光线下进行色彩比较。
大多数场合下，我们只能通过人造光源来观察色彩。
那么，什么样的人造光源可以模拟自然光而用来进行色彩比较呢？为了搞清楚这个问题，我们首先介绍有关光源的一些技术指标：1、色温（K）光源的色温是以光源发光时所显现的颜色与一个绝对黑体被高温燃烧时所显现的颜色相一致时的燃烧温度来定义的，它的单位是绝对温度Kelvin『K』,K值越高，显现的颜色就愈趋向于白蓝色；K值越低，显现的颜色就愈趋向于黄红色。
2、光的颜色光源的发光颜色是以光源的色温来定义的，它大致可分为三组：⑴红的暖色光，它的色温≤3300K⑵由黄趋向于红的中间色光，它的色温在3300K至5000K之间⑶接近日光的白色光，它的色温≥5000K3、显色指数（Ra）显示指数用来衡量物体在自然光照射下，所具有的颜色与它在某一光源照射下所显现的颜色之间的差异性，即物体在某一光源照射下所显现的颜色÷物体在自然光照射下所具有的颜色= RaRa表示某光源的显色指数。
Ra愈接近100％，表明在该光源照射下，物体所显现的颜色与物体在自然光照射下所具有的颜色的差异就愈小，同样一盆五彩缤纷的花，放在显色指数高的光源下所显现的色彩与放在显色指数低的光源下所显现的色彩是不一样的。
注意：色温和显色指数是两个不同的物理概念。
色温只反映了光的颜色。
例如：白炽灯泡的色温只有3000K左右，所以它发出的光的颜色偏黄；夏天中午日光的色温要高于8000K。
色温高不等于显色指数高，显色指数高也不等于色温高。
什么是标准光源？一个人造光源，如果在它的照射下观察到的物体颜色与在自然光线下观察到的物体颜色非常相似，那么这个人造光源可以称为标准光源。
一个标准光源应具备下列条件：●一个含有6500K（或5000K）色温，显色指数大于95％的发光光源。
●环境中的照度应在2000—3000 Lux●环境中的照度均匀性应大于85％●环境中的背景颜色应是中性灰●环境不应受到其它光线或颜色的干扰关于标准光源的技术术语色温（K）光源的色温是以光源发光时所显现的颜色与一个绝对黑体被高温燃烧时所显现的颜色相一致时的燃烧温度来定义的，它的单位是绝对温度Kelvin『K』,K值越高，显现的颜色就愈趋向于白蓝色；K值越低，显现的颜色就愈趋向于黄红色。
光的颜色光源的发光颜色是以光源的色温来定义的，它大致可分为三组：1.偏红的暖色光，它的色温≤3300K2.由黄趋向于红的中间色光，它的色温在3300K至5000K之间3.接近日光的白色，它的色温≥5000K显色指数（Ra）显示指数用来衡量物体本身所具有的颜色与它在某一光源照射下所显现的颜色之间的差异性，即物体在某一光源照射下所显现的颜色÷物体本身所具有的颜色= RaRa表示某光源的显色指数。
Ra愈接近100％，表明在该光源照射下，物体所显现的颜色与物体本身所具有的颜色的差异就愈小，同样一盆五彩缤纷的花，放在显色指数高的光源下所显现的色彩与放在显色指数低的光源下所显现的色彩是不一样的。
什么是标准光源？标准光源是一个人造匹配颜色的观察环境，它应具备下列条件：●一个含有6500K（或5000K）色温，显色指数大于95％的发光光源。
●环境中的照度应在10 --- 40之间●环境中的照度均匀性应大于85％●环境中的背景颜色应是中性灰●环境不应受到其它光线或颜色的干扰标准光源灯具的用途观察色彩离不开光源。
为了准确地分辩色彩就需要使用标准光源。
标准光源灯具的核心部件是具有较高色温（通常为5000K或6500K）以及较高显色指数（通常＞95%）的荧光灯管和围光系统。
本公司生产的标准光源灯具选用了德国进口的荧光灯管，经国家电光源质量监督检验中心测定（NO.99911236）它的显色指数高达97%，基本上能完全反映被照物的真实颜色。
标准光源的种类标准光源按结构分类可分为两大类：透射标准光源和反射标准光源。
标准光源按用途分可分为摄影用标准光源、广告设计与制版用标准光源、印刷用标准光源。
下面介绍几种常用的标准光源：1. 专业摄影工作台产品简介：CPX/D50摄影工作台是一种理想的广告摄影光源组合，上下左右共有四组光源,它采用高频的D50光源,使发光不但色温高，且光源强度恒定。
2.导轨式PS版修版台产品简介：CPD导轨式PS版修版台是用于PS版版面的检查和修去龌龊痕迹,它装有横向移动和纵向移动导轨,导轨上装有观察放大镜，可以观察到PS版的任何一个部位，安放PS版的版面角度可以随意调节。
3.透（反）射工作台产品简介：CPW系列产品主要用于广告、摄影、制版印刷行业对彩色原稿的观察比较，对各种菲林片的整理制作，采用5000K荧光灯管和漫反射围光系统，使得光照十分均匀，可十分舒适地进行修版拼版。
4. 颜色观察台产品简介：CPT系列产品选用6500K标准光源来观察打样样张与印刷样张之间的色差,是从事数码打样或客户签样的必备观察光源.5. 颜色校样工作台产品简介：CPS系列产品是专门在印刷过程中进行印刷品与样品的色彩比较而设计的。
它采用CPL系列标准光源灯具（斜射），可以照射二个工作面。
