光源的技术指标
电光源与灯具
荧光灯 65～78
镝灯
80
高压汞灯
40～60
卤化锡灯
50～60
氙 灯 22～50 高压钠灯
130
色表与色温的相应关系
色温 色表
色温
色表
2000K 橙色
4000 K
白中偏黄
2500K 浅橙色 4500～7500K 白色
3000K 橙白色 6000～6500 日光色
K
常用电光源的显色指数
电光源
白炽灯
白炽灯特点
结构简单，成本低。 有高度集光性，便于光的再分配。 可频繁操作，对寿命无影响，使用方便。 显色性好（99－100〕 无闪烁 寿命短（1000h〕 光效低（10～20lm/w ） 受电压影响大
2、卤钨灯
图 2.2 卤钨灯外形 a)两端引出 b)单端引出
卤钨灯特点
寿命提高（1500～2000h〕 光效提高（20～30lm/w) 体积小 显色性好 色温较高 不适于易燃易爆及多尘的场所 水平安装 耐震差
灯丝和电极、红外线和紫外线辐射小、污染小
（3）LED灯（二极管灯） LED的定义: LED是 Light Emitting Diode（发光二极管）
的缩写。广泛见于日常生活中，如家用电器的指示灯，汽 车后防雾灯等。目前在家庭装饰中也有应用。LED的最显 著特点是使用寿命长，光电转换效能高。
工作原理：PN结加正向电压时，电子和空穴在PN结处复合 而发光
相应显色指数的光源
2.3 照明器
一、组成：光源+灯具 二、灯具的作用：
对光源发出的光通量进行再次分配 防眩光，减少和防止光源的污染 对光源的机械保护
装饰、美化环境
三、照明器的特性
照明器的光学特性有： 配光曲线 保护角 效率

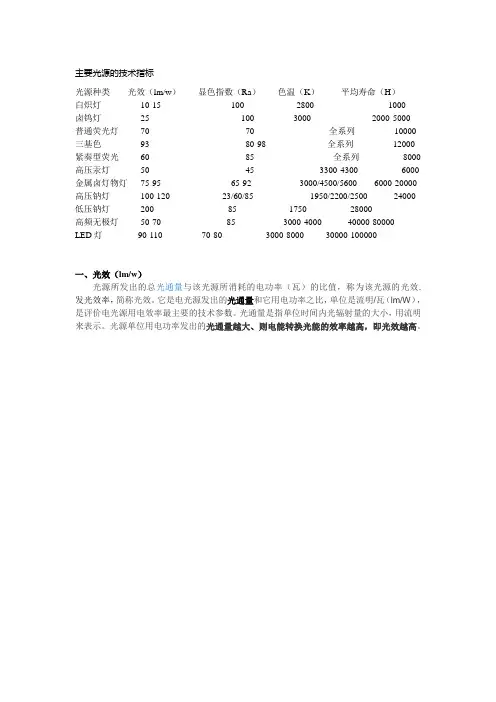

主要光源的技术指标
主要光源的技术指标
光源种类光效（lm/w）显色指数（Ra）色温（K）平均寿命（H）
白炽灯10-15 100 2800 1000
卤钨灯25 100 3000 2000-5000
普通荧光灯70 70 全系列10000 三基色93 80-98 全系列12000 紧奏型荧光60 85 全系列8000 高压汞灯50 45 3300-4300 6000 金属卤灯物灯75-95 65-92 3000/4500/5600 6000-20000 高压钠灯100-120 23/60/85 1950/2200/2500 24000 低压钠灯200 85 1750 28000
高频无极灯50-70 85 3000-4000 40000-80000
LED灯90-110 70-80 3000-8000 30000-100000
一、光效（lm/w）
光源所发出的总光通量与该光源所消耗的电功率（瓦）的比值，称为该光源的光效. 发光效率，简称光效。
它是电光源发出的光通量和它用电功率之比，单位是流明/瓦（lm/W），是评价电光源用电效率最主要的技术参数。
光通量是指单位时间内光辐射量的大小，用流明来表示。
光源单位用电功率发出的光通量越大、则电能转换光能的效率越高，即光效越高。
灯具技术要求
灯具疏散指示灯（1）产品要求：1、满足国家标准：GB17945-20002、灯体采用阻燃ABS；外框采用拉丝不锈钢3、适应嵌墙、吸顶、管吊等各种安装方式（2）电气性能1、输入电源：220V 50HZ2、光源： LED 3W3、亮度：不小于15cd/ m24、寿命：约10万小时5、如带电池，应有防过充电和过放电保护（3）应具备认证证书1、3C认证2、具有省级消防部门认定的消防产品质量认可证，并提供产品检验报告（报告应与送检型号一一对应）简式荧光灯（1）技术指标及规格满足设计要求（2）灯体采用0.4mm冷轧钢板制作，钢板表面经酸冼、磷化处理，表面喷塑，颜色为白色；（3）配双边反射罩；（4）适应管吊、链吊、吸壁、吸顶等各种安装方式；（5）吊杆采用直径14mm铝合金圆管，壁厚不小于1mm；（6）荧光灯：采用T8高显色性（Ra≥80）三基色直管荧光灯管，日光色，色温6500K左右；（7）镇流器：采用节能电感镇流器；电子镇流器总谐波（THD％）<20％；（8）灯具上应明确标注灯具型号、规格、电压等级等参数；（9）在投标报价中，灯具安装所必需的附件应包含在每套灯具单价中。
（10）灯具内部接线应采用阻燃电线。
防水防尘荧光灯（1）技术指标及规格满足设计要求（2）灯体采用灰色抗撞聚碳酸脂塑料；（3）灯罩采用透明抗撞聚碳酸脂灯罩，表面为砂面或棱镜条，以防眩光；（4）密封胶圈采用硅胶密封；（5）防护等级：IP65；（6）适应管吊、吸顶、吸壁等各种安装方式；（7）吊杆采用直径14mm铝合金圆管，壁厚不小于1mm；（8）荧光灯：采用T8高显色性（Ra≥80）三基色直管荧光灯管，日光色，色温6500K左右；（9）镇流器：采用标准型电子镇流器；电子镇流器总谐波（THD％）<20％；（10）灯具上应明确标注灯具型号、规格、电压等级等参数；（11）在投标报价中，灯具安装所必需的附件应包含在每套灯具单价中。
节能吸顶灯（1）技术指标及规格满足设计要求（2）乳白色进口PMMA灯罩，表面经雾面处理。
照明效果评估指标
照明效果评估指标照明是我们日常生活中不可或缺的一部分，它不仅为我们提供光线，还直接影响到我们的生活质量和工作效率。
因此，准确评估照明效果对于设计和选择合适的照明方案至关重要。
本文将介绍照明效果评估的一些指标和方法，以帮助读者更好地理解和应用。
一、照度（Illuminance）照度是指某一点或某一面积上受到的光照强度，通常以勒克斯（lux）为单位表示。
照度的合适程度取决于不同的应用场景，例如，图书馆和研究室通常需要较高的照度，而剧院和博物馆则需要相对较低的照度。
通过在不同位置测量并平均照度值，我们可以评估照明方案是否能提供足够的光照亮度。
二、均匀度（Uniformity）均匀度是指照度在空间上的分布是否均匀一致，它直接影响着我们的视觉感知和工作效率。
一个均匀度较高的照明方案能够减少眩光和阴影的出现，提供更加舒适的照明环境。
通过在各个位置测量照度并计算均匀度指数，我们可以评估照明方案的均匀性。
三、显色性（Color Rendering）显色性是指照明对物体颜色的还原能力。
人眼能够感知到的光谱范围为400-700纳米，而各种光源对这个范围的覆盖程度不同。
显色性指数（CRI）是衡量照明对物体颜色还原能力的一个指标，其取值范围为0-100，数值越高代表光源的还原能力越好。
在评估照明效果时，我们应该选择具有适当显色性的光源，以确保物体呈现真实的色彩。
四、光照分布（Light Distribution）光照分布是指在照明空间内照度的变化情况，也是评估照度均匀度的重要指标之一。
通过光度计等工具对场景不同位置上的照度进行测量，并绘制光照分布图，可以直观地观察到不同区域之间的照度差异。
合理的光照分布有助于提供舒适的照明环境，并避免视觉疲劳。
五、视觉舒适度（Visual Comfort）视觉舒适度是指在特定照明条件下的视觉感受，它综合考虑了照度、均匀度、显色性等因素。
一个具有良好视觉舒适度的照明方案能够减少眼部疲劳和不适感，提高视觉效果和工作效率。

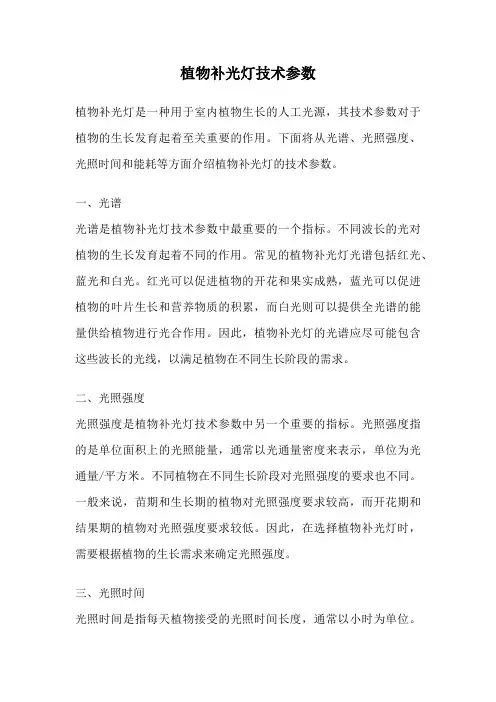

植物补光灯技术参数
植物补光灯技术参数植物补光灯是一种用于室内植物生长的人工光源，其技术参数对于植物的生长发育起着至关重要的作用。
下面将从光谱、光照强度、光照时间和能耗等方面介绍植物补光灯的技术参数。
一、光谱光谱是植物补光灯技术参数中最重要的一个指标。
不同波长的光对植物的生长发育起着不同的作用。
常见的植物补光灯光谱包括红光、蓝光和白光。
红光可以促进植物的开花和果实成熟，蓝光可以促进植物的叶片生长和营养物质的积累，而白光则可以提供全光谱的能量供给植物进行光合作用。
因此，植物补光灯的光谱应尽可能包含这些波长的光线，以满足植物在不同生长阶段的需求。
二、光照强度光照强度是植物补光灯技术参数中另一个重要的指标。
光照强度指的是单位面积上的光照能量，通常以光通量密度来表示，单位为光通量/平方米。
不同植物在不同生长阶段对光照强度的要求也不同。
一般来说，苗期和生长期的植物对光照强度要求较高，而开花期和结果期的植物对光照强度要求较低。
因此，在选择植物补光灯时，需要根据植物的生长需求来确定光照强度。
三、光照时间光照时间是指每天植物接受的光照时间长度，通常以小时为单位。
不同植物对光照时间的要求也各不相同。
一般来说，大部分植物对日照时间在12-16小时之间的要求较高。
在选择植物补光灯时，需要根据植物的光周期需求来确定光照时间。
四、能耗能耗是指植物补光灯在工作过程中所消耗的能量，通常以单位时间消耗的电能来表示，单位为瓦特。
能耗是衡量植物补光灯性能的一个重要指标，也是选择植物补光灯时需要考虑的因素之一。
一般来说，能耗越低的植物补光灯在使用过程中的成本也相对较低。
植物补光灯的技术参数包括光谱、光照强度、光照时间和能耗等。
在选择植物补光灯时，需要根据不同植物的生长需求来确定这些参数。
合理选择植物补光灯的技术参数，可以提供适合植物生长的光照环境，促进植物的生长发育，从而获得更好的种植效果。
光的常用参数指标
1、光通量光源在单位时间、向周围空间辐射并引起视觉的能量，称为光通量。
用Φ表示，单位为流明(Lm)。
光通量与光源的辐射强度有关，还与波长有关。
人眼对波长555nm的黄、绿光最敏感。
2、光强光源在某一特定方向上单位立体角内辐射的光通量，称为光源在该方向上的发光强度，简称光强。
用符号I表示，单位坎德拉（Cd）对于向各方向均匀辐射光通量的光源。
I＝Φ/WΦ－光源在W立体角内所辐射出的总光通量。
(Lm)W－光源发光范围的立体角(Sr)立体角是一个锥形的角度，用球面度来测量，单位为球面度(Sr)3、照度单位面积上接受的光通量称为照度，用E表示，单位勒克司(Lx)E=Φ/SΦ－光通量(Lm)S－受照面积(㎡)4、色温当光源发光的颜色与黑体加热到某一个温度所发出去的颜色相同时，称为光源的颜色温度，简称色温。
将一标准黑体（例如铁）加热，温度升高至某一程度时颜色开始由红->浅红->橙黄->白->蓝白->蓝，逐渐改变，利用这种光色变化的特征，某光源的光色与黑体在某一温度下呈现的光色相同时，我们将黑体当时的绝对温暖称为该光源的色温度。
色温度在3000K以下，光色就开始有偏红的现象，给人一种温暖的感觉。
色温度超过6500K，颜色则偏向蓝色，给人一种清冷的感觉。
5、光色即色温,大至分三大类：暖色<3300K中间色3300至5000K 冷色>5000K, 1}由于光线中光谱的组成有差别，因此即使光色相同，灯的显色性也可能不同。
6、显色性(CRI)原则上，人造光应与自然光相同，使人的肉眼能正确辨别事物的颜色，当然，这要根据照明的位置和目的而定。
光源对于物体颜色呈现的程度称为显色性。
通常叫做\"显色指数\"（Ra）。
显色性是指事物的真实颜色（其自身的色泽）与某一标准光源下所显示的颜色关系。
Ra值的确定，是将DIN6169标准中定义的8种测试颜色在标准光源和被测试光源下做比较，色差越小则表明被测光源颜色的显色性越好。
光源的发光效率
光源的发光效率光源的发光效率是指单位电能发出的光能量的比值，通常用百分比或者量子效率来表示。
在光电器件和光照明等领域，发光效率是非常重要的性能指标之一，它直接影响到产品的能效和使用寿命。
本文将对光源的发光效率进行详细介绍。
一、发光效率的定义1.1 发光效率的概念发光效率是指光源单位电能所发出的光能量的比值。
例如，一个电灯泡消耗的电能为100瓦，发出的光能量为10瓦，那么其发光效率为10%。
发光效率通常用百分比来表示，也可以用量子效率来表示。
量子效率是指单位时间内发出的光子数除以单位时间内通过光源的电子数的比值。
例如，一个LED的量子效率为60%，意味着每100个电子中有60个电子转化为光子。
发光效率是设备能效和性能之间的重要指标。
高发光效率会使得设备对电能的利用率更高，从而使得设备更加节能和环保。
同时，高发光效率还可以延长设备的使用寿命，减少维护和更换的成本。
2.1 材料属性材料的物理和化学性质会直接影响到光源的发光效率。
好的材料应具有高的光转化效率、宽的光谱范围、低的损耗以及高的热学稳定性等特点，这样才能保证光源的高效性和长寿命。
2.2 结构设计光源的结构设计也是影响发光效率的重要因素。
例如，在LED的结构设计中，不同的芯片和封装方式会直接影响到发光效率。
合理的设计能够使得光线更加均匀和集中，从而提高光线的亮度和功率。
2.3 工艺制造光源的制造工艺也是影响发光效率的重要因素。
不同的工艺制造过程会直接影响到光源的质量和性能，影响光转化效率和光谱范围等参数。
同时，在制造过程中的工艺瑕疵和材料缺陷也会影响到发光效率，降低设备的寿命。
材料的物理和化学性质直接影响到光源的发光效率。
因此，改进材料的性质和结构可以有效地提高设备的能效和性能。
例如，改进LED芯片的材料和工艺，使得光源性能得到了稳步提高。
采用三元合金或四元合金可以扩大LED的波段范围，提高发光效率。
同时，在封装过程中使用高透光率的材料，可以使得光线更加集中和均匀，提高光源的亮度和功率。
LED技术指标
一、主要技术经济指标〔路灯及相关设备要求〕本工程使用的LED路灯技术性能应符合?半导体照明产品技术要求?〔2021版〕标准且必须符合?广东省LED照明产品评价标杆体系管理标准?要求，并进入?广东省LED标杆体系推荐产品目录?：1、适用电压范围：额定电压90%～106%范围内应能正常工作。
2、适用环境要求：-20℃～50℃的条件下应能正常工作，同时应满足具体使用地的环境温度、湿度、和腐蚀性等其他特殊要求。
3、平安指标：到达表4中各项规定。
4、根本性能要求：满足国家节约能源的相关规定。
5、寿命：不低于50000h。
6、LED灯具必须通过国家电光源质量监视检验中心的检验并提供检验报告原件，且检验报告中的委托单位、受检单位、标称生产单位等栏中的单位名称必须和投标报名单位名称一致。
7、LED灯具具有良好的散热性能，提供给用散热模拟软件计算的灯具散热片及LED光条的散热分布流场图及相关技术参数，满足并保证LED灯具及光源的有效散热。
8、良好的蝠冀配光设计，反光系统采用立体光源或透镜导光设计，透镜须采用非成像二次光学透镜以便保证路面亮度和均匀度，加大辐射范围，灯具光效≥85LM/W 。
9、防护等级：灯具标准光学腔防护等级应不低于IP65，绝缘等级：I。
10、功率因数：PF＞0.9，灯具驱动功耗小于10%。
11、灯具外壳构造件均采用高强度比重轻的铝合金材料，整灯构造性能平安可靠，整灯防护等级不低于IP65，外表阳极氧化处理或喷涂抗腐蚀耐候性强保护漆；提供同系列产品国家级检测机构出具的盐雾测试报告。
12、灯具采用可调式灯臂旋转构造。
灯具采用可调式灯臂旋转构造。
灯臂连接头采用ADC12材质，杆口内径为60MM，臂厚≥5MM，固定螺栓部位加设两条或以上加强筋，臂厚≥10MM，加强筋上不锈钢内六角固定螺栓直径≥8MM，数量不少于4个，多重平安保险功能。
灯臂连接头与灯体主体连接采用齿环构造，通过内外齿环顶部的啮合固定，固定螺栓穿过定位槽和定位孔定位，在调整角度时可轻易转动并防止灯体滑转。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2. 光源的技术指标
2.1 色温、相关色温（color temperature ,correlated color temperature）
某光源的色度与某一温度下的绝对黑体辐射的色温相同时，该黑体辐射的温度------色温，单位为开（k）。
光源的色度与黑体辐射在某一温度下的色度接近时，则该黑体辐射的温度称为该光源的相关色温。
2.2 显色指数（color rendering index）
描述光源显色性能的指标。
标准光源D的显色指数为100，其它光源跟标准光源相比较而得出。
特殊显色指数 Ri=100-4.6△Ei
表示光源对某一标准色样的显色指数。
CIE规定14种标准色样。
其中前8种属于中等明度的色调样品，取8个样品的平均显色指数称为一般显色指数，用Ra表示。
2.3 光源的光效（luminous officacg of light source）
η= Φ/p
光源发出的总光通量（Φ）与该光源所消耗的电功率（P）之比，单位为流明/瓦（lm/w）。
2.4 光源的平均寿命（Average life of light source）
指点燃一批灯，当其中有50%的灯损坏不亮时所需时数，用小时（h）表示。
2.5 光源的分类（type of light source）
三大类：
白炽灯——普通照明白炽灯、卤钨灯、白炽灯等等。
气体放电灯——荧光灯、低气压钠灯、高气压钠灯、高压汞灯、HID、金卤灯等等。
其它——高频无极灯、发光二极管、硫灯、……等等。
3．灯具的技术指标
3.1 灯具效率（luminaire efficiency）
灯具输出的总光通量与灯具内光源发射出去的总光通量之比。
3.2 灯具的配光曲线或光强分布（Distribution of luminous intensity）
用曲线或表格表示灯具在空间各方面的光输出强度分布位。
3.3 眩光（Glare）
亮度大于人眼可容忍的亮度阈限而引起眩目或耀眼的感觉，有失能性眩光和不舒适眩光之分。
3.4 平均照度（Average illuminance）
水平照度（Horizontal illuminance）
垂直照度（Vertical illuminance）
照度均匀度（Uniformity rato of illuminance）、、、
3.5 单位面积功率（Power per unit area）
灯具间距（Spacing of luminaire）
灯具安装高度（Mounting height luminaire）
灯具距高比（Spacing height ratio of luminaire）
3.6 室空间比（Room Cavity ratio）
RCR = 5h(L+W)/L·W
h：灯具离工作面的计算高度 L,W：房间的长度，高度
3.7 维护系数（Maintenance factor）
灯具使用一段时间后，在规定表面平均照度与相同条件下该灯具新安装时在该表面上所得平均亮度之比。
3.8 灯具分类（Type of luminaire）
CIE室内照明灯具分类；
按防护等级的IP(lngress protection)；
按防触电保护分类；
按用途分类；
3.9 灯具选择原则
眩光限制、高效、节能、美观
敞开式：η=75%
格栅式：η=60%
带保护罩（玻璃或塑料）：η=65% ，磨砂η=55% 3.10
、、、。
