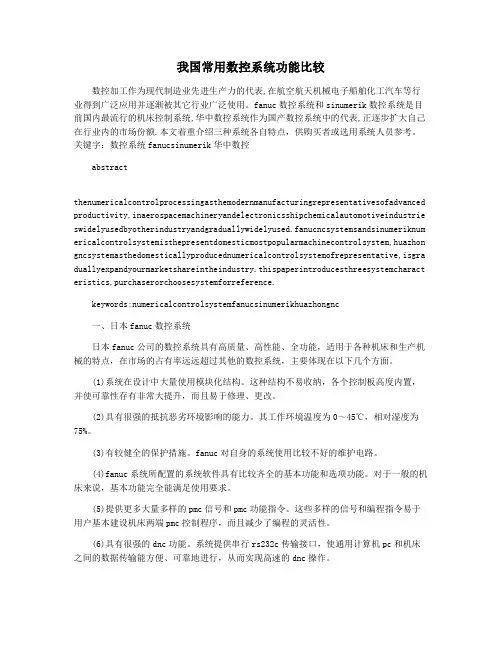

我国常用数控系统功能比较
我国常用数控系统功能比较数控加工作为现代制造业先进生产力的代表,在航空航天机械电子船舶化工汽车等行业得到广泛应用并逐渐被其它行业广泛使用。
fanuc数控系统和sinumerik数控系统是目前国内最流行的机床控制系统,华中数控系统作为国产数控系统中的代表,正逐步扩大自己在行业内的市场份额.本文着重介绍三种系统各自特点，供购买者或选用系统人员参考。
关键字：数控系统fanucsinumerik华中数控abstractthenumericalcontrolprocessingasthemodernmanufacturingrepresentativesofadvanced productivity,inaerospacemachineryandelectronicsshipchemicalautomotiveindustrie swidelyusedbyotherindustryandgraduallywidelyused.fanucncsystemsandsinumeriknum ericalcontrolsystemisthepresentdomesticmostpopularmachinecontrolsystem,huazhon gncsystemasthedomesticallyproducednumericalcontrolsystemofrepresentative,isgra duallyexpandyourmarketshareintheindustry.thispaperintroducesthreesystemcharact eristics,purchaserorchoosesystemforreference.keywords:numericalcontrolsystemfanucsinumerikhuazhongnc一、日本fanuc数控系统日本fanuc公司的数控系统具有高质量、高性能、全功能，适用于各种机床和生产机械的特点，在市场的占有率远远超过其他的数控系统，主要体现在以下几个方面。
数控机床的十大数控系统
数控机床的十大数控系统数控机床的十大数控系统数控机床的操作和监控全部在这个数控单元中完成，它是数控机床的大脑。
今天店铺就给大家介绍下数控机床的十大数控系统，大家一起来看看吧。
1、日本FANUC数控系统日本发那科公司(FANUC)是当今世界上数控系统科研、设计、制造、销售实力最强大的企业，总人数4549人(2005年9月数字)，科研设计人员1500人。
(1)高可靠性的PowerMate 0系列用于控制2轴的小型车床，取代步进电动机的伺服系统;可配画面清晰、操作方便、中文显示的CRT/MDI，也可配性能/价格比高的DPL/MDI。
(2)普及型CNC 0-D系列 0-TD用于车床，0-MD用于铣床及小型加工中心，0-GCD用于圆柱磨床，0-GSD用于平面磨床，0-PD用于冲床。
(3)全功能型的0-C系列 0-TC用于通用车床、自动车床，0-MC用于铣床、钻床、加工中心，0-GCC用于内、外圆磨床，0-GSC用于平面磨床，0-TTC用于双刀架4轴车床。
(4)高性能/价格比的0i系列整体软件功能包，高速、高精度加工，并具有网络功能。
0i-MB/MA用于加工中心和铣床，4轴4联动;0i-TB/TA用于车床，4轴2联动;0i-mateMA用于铣床，3轴3联动;0i-mateTA用于车床，2轴2联动。
(5)具有网络功能的超小型、超薄型CNC 16i/18i/21i系列控制单元与LCD集成于一体，具有网络功能，超高速串行数据通讯。
其中FSl6i-MB的插补、位置检测和伺服控制以纳米为单位。
16i最大可控8轴，6轴联动;18i最大可控6轴，4轴联动;21i最大可控4轴，4轴联动。
除此之外，还有实现机床个性化的CNCl6/18/160/180系列。
2、德国西门子数控系统西门子是全球电子电气工程领域的领先企业，主要业务集中在工业、能源、医疗、基础设施与城市四大业务领域。
140年来，西门子以其创新的技术、卓越的解决方案和产品坚持不懈地与中国开展全面合作，并以不断的创新、出众的品质和令人信赖的可靠性得到广泛认可。
华中系统与FANUC系统的编程区别
华中系统与FANUC0i系统的编程区别1.程序名字的命名规则传程序时，计算机内部的名字必须是Oxxx，大小写无所谓，主程序和子程序的内容都在1个文件内。
使用专用的软件来传输。
主程序的内容在最前面，第1行必须是%xxx，例如%1.子程序是放在主程序结束M30；的后面，子程序名字的命名规则是%加子程序名字。
例如M98 P100，则子程序名字是%100。
，2.子程序调用子程序的调用指令是M98 Pxxx，与Fanuc系统相同。
区别在于：Fanuc系统的子程序是单独存在的，而华中系统的子程序是放在主程序结束M30；的后面，子程序名字的命名规则是%加子程序名字。
例如M98 P100，则子程序名字是%100。
华中系统没有G65指令，只能用M98 Pxxx的方式来调用宏程序。
子程序的名字序号，不得超过%2000。
3.钻孔指令的区别G81指令与Fanuc相同。
G73指令有区别，华中系统中，Q参数为负值，增加K参数，为每次提刀的高度，相当于Faunc中未设置的d参数。
G83指令有区别，华中系统中，Q参数为负值，增加K参数，为每次提刀的高度，相当于Faunc中未设置的d参数。
4.镜像指令有区别Fanuc为G50.1和G51.1，华中系统对应指令为G25和G24，指令参数没有区别相同。
5.宏程序的区别较大X、Y和Z后面的宏，华中系统需要加[]，例如X[#1]，而Fanuc系统可以不加。
IF指令，华中系统没有GOTO参数，不能跳转，增加了ELSE参数，必须要有ENDIF 来结束IF指令。
IF指令只支持1行。
WHILE指令，华中系统没有DO1等参数，用ENDW 来结束WHILE指令。
宏程序参数传递，华中系统直接按照ABC…等26个字母的顺序，对应#0、#1、#2到#26与Fanuc系统的参数传递有很大不同。
取整函数，Fanuc系统上取整函数为FIX，下取整函数玩FUP，而华中系统上取整函数为INT，没有下取整函数，增加了SIGN，取符号函数。
我国常用数控系统的比较
我国常用数控系统的比较我国常用数控系统的比较摘要简单介绍数控的基本知识，并针对我国常用数控系统——SIEMENS 数控系统和FANUC数控系统和华中数控系统进行比较。
关键字数控技术数控系统前言数控技术是综合了计算机、自动控制、电机、电气传动、测量、监控、机械制造等学科领域成果而形成的一门艺术。
在现代机械制造领域中，数控技术已成为核心技术之一，是实现柔性制造、计算机集成制造的重要基础技术之一。
数控系统应用于机床装备中，形成了机床数控技术。
数控系统是机床数控技术的核心，我国常用的数控——SIEMENS数控系统和FANUC数控系统和华中数控系统之间存在一些差异。
一、数控技术简介数控技术，简称数控（Numerical Control）。
它是利用数字化的信息对机床运动及加工过程进行控制的一种方法。
用数控技术实施加工控制的机床，或者说装备了数控系统的机床称为数控(NC)机床。
数控系统包括：数控装置、可编程控制器、主轴驱动器及进给装置等部分。
现代数控机床是机电一体化的典型产品，是新一代生产技术、计算机集成制造系统等的技术集合。
现代数控机床的发展趋向是高速化、高精度化、高可靠性、多功能、复合化、智能化和开放式结构。
主要发展动向是研制开发软、硬件都具有开放式结构的智能化全功能通用数控装置。
数控技术是机械加工自动化的基础，是数控机床的核心技术，其水平高低关系到国家战略地位和体现国家综合实力的水平。
它随着信息技术、微电子技术、自动化技术和检测技术的发展而发展。
二、数控系统的基本组成数字控制机床是采用数字控制技术对机床的加工过程进行自动控制的一类机床，它是数控技术的典型应用。
数控系统是实现数字控制的装置，计算机数控系统是以计算机为核心的数控系统。
计算机数控系统的组成如图所示。
2.1 计算机数控装置（CNC装置）CNC装置是数控系统的核心。
在一般的数控加工过程中，首先启动CNC装置，在CNC内部软件的控制下，通过输入装置或输入接口读入零件的数控加工程序，并存放到CNC装置的存储区。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
毕业论文题目：FANUC系统与华中系统的比较学院机电工程学院年级08级专业数控专业学号学生姓名指导教师2011年 3 月毕业设计(论文)鉴定表院系机电工程学院专业数控技术年级 08级姓名题目 FANUC系统与华中系统的比较指导教师评语过程得分： (占总成绩20%)是否同意参加毕业答辩指导教师 (签字) 答辩教师评语答辩得分： (占总成绩80%)毕业论文总成绩等级：答辩组成员签字年月日毕业设计(论文)任务书班级 08级学生姓名学号发题日期： 2010 年 11 月 15 日完成日期： 2 月 10 日题目 FANUC系统与华中系统的比较1、本论文的目的、意义数控技术作为制造业实现自动化、柔性化、集成化生产的基础。
比较数控系统，有助于我们更全面的了解数控系统，掌握数控技术，它不仅是制造业提高产品质量和生产效率的重要手段，数控技术的应用水平更是体现国家综合国力的重要标志，所以我们要学好数控，掌握数控技术。
2、学生应完成的任务知道什么是数控系统，数控系统的组成，基本的数控系统，简介FANUC系统与华中系统，并进行比较。
3、论文各部分内容及时间分配：(共 20 周)第一部分选题，写开题报告 (1-2周) 第二部分收集资料，写作第一章：数控系统的概念 (3 周) 第三部分写作第二章：常用数控系统的简析（4—5周）第四部分写作第三章：比较两个系统 (6-10周) 第五部分检查并纠错 (11-13周) 评阅及答辩( 周)备注指导教师：年月日审批人：年月日摘要1946年世界上诞生了第一台电子计算机。
第一台计算机诞生6年后，即在1952年，计算机技术应用到了机床上。
1952在美国诞生了第一台数控机床。
从此，传统的机床产生了质的变化。
早期的计算机运算速度低，这对当时的科学计算和数据处理影响不大，但它不能适应机床实时控制的要求。
人们不得不采用数字逻辑电路，搭成机床专用计算机作为数控系统，被称为硬件连接数控（HARD—WIRED NC）,简称为数控（NC）。
随着电子元器件的发展，这个阶段又历经三代:1952年的第一代—电子管计算机组成的数控系统；1959年的第二代—晶体管计算机组成的数控系统；1965年的第三代—小规模的集成电路计算机组成的数控系统。
这一阶段从1970年开始至今。
1970年研制成功大规模集成电路，并将其用于通用小型计算机。
此时的小型计算机，其运算速度比五、六十年代的计算机有了大幅度的提高。
专门搭成的专用计算机成本低，可靠性高。
于是，小型计算机被用作数控系统的核心部件，从此进入了计算机数控（CNC）阶段。
计算机数控阶段也经历了三代: 1970年第四代—小型计算机数控系统； 1974年第五代—微处理器组成的数控系统 1990年第六代—基于PC的数控系统。
数控系统近五十年来经历了两个阶段六代的发展，只是发展到了第五代以后，才从根本上解决了数控系统可靠性低，价格极为昂贵，应用很不方便等极为关键的问题，因此即使在工业发达国家，数控机床大规模地得到应用和普及也是在上世纪的七十年代末、八十年代初以后的事情，也就是说数控技术经过了近三十年的发展才走向普及应用．我国数控技术起步于20世纪50年代末期，经历了初期的封闭式开发阶段。
数控技术作为制造业实现自动化、柔性化、集成化生产的基础，是制造业提高产品质量和生菜效率的重要手段，数控技术的应用水平更是体现国家综合实力的重要标志。
现在制造业已经成为国民经济的支柱产业。
现在市场上的主流数控系统包括华中系统、FANUC系统、SIEMENS系统。
关键词：数控；系统；比较目录第一章数控系统概念 (1)1.1数控系统的定义及组成 (1)1.2 数控系统的基本原理 (3)第二章常用数控系统简析 (6)2.1 FANUC系统简介 (6)2.2 华中数控系统简介 (8)第三章比较华中数控系统与FANUC系统 (11)3.1数控系统的结构的比较 (11)3.2 急停与超程解除控制线路的工作原理的比较 (12)3.3数控系统的参数的比较 (15)3.4数控系统宏指令编程的比较 (18)3.5 数控系统G/M代码的运用比较 (26)3.6 其他区别 (31)结论 (32)致谢 (33)参考文献 (34)第一章数控系统概念1.1 数控系统的定义及组成1.1.1数控系统的定义数控是数字控制(Numeric Control，NC)的简称。
我们当前的机床数控系统是在传统的硬件数控的基础上发展起来的。
它用一台计算机代替硬件数控装置，由软件实现部分或全部数控功能。
因此，机床数控系统是一种包含计算机在内的用数字控制技术实现的自动控制系统，其被控对象可以是各种生产过程。
机床数控系统一般由输入／输出装置、计算机数控装置(CNC装置)、伺服驱动装置、辅助控制装置等部分组成，有些数控系统还配有位置检测装置，如图3－1所示。
其中数控装置是数控系统的核心部分，它由硬件和软件两大部分共同构成，硬件主要包括微处理器(CPU)、存储器和各种接口；软件主要有系统软件和应用软件。
应用软件包括零件数控加工程序或其他辅助软件，如CAD／CAM软件。
系统软件是为实现CNC系统各项功能所编制的专用软件，也叫控制软件，它存放在计算机EPROM内存中。
各种CNC 系统的功能设置和控制方案各不相同，它们的系统软件在结构上和规模上差别很大，但是一般都包括输入数据处理程序、插补运算程序、速度控制程序、管理程序和诊断程序等。
1.1.2 数控系统的组成图1－1 机床数控系统的组成1.输入/输出装置CNC机床在进行加工前，必须接受由操作人员输入的零件加工程序，然后才能根据输入的加工程序进行加工控制，从而加工出所需的零件。
在加工过程中，操作人员要向机床数控装置输入操作命令，数控装置要为操作人员显示必要的信息，如坐标值、报警信号等。
此外，输入的程序有时并非全部正确，还需要编辑、修改和调试。
以上工作都是机床数控系统和操作人员进行信息交流的过程，要进行信息交流，CNC系统中就必须具备必要的交互设备，即输入／输出装置。
2.数控装置数控装置是数控系统的核心。
它的主要功能是：正确识别和解释数控加工程序，并对解释结果进行各种数据计算和逻辑判断处理，从而完成各种输入、输出任务。
其形式可以是由数字逻辑电路构成的专用硬件数控装置或是计算机数控装置。
前者称作数控装置，或NC装置，其数控功能由硬件逻辑电路实现；后者称为CNC装置，其数控功能由硬件和软件共同实现。
数控装置将数控加工程序信息按两类控制量分别输出，从而控制机床各组成部分实现各种数控功能：一类是连续控制量，送往伺服驱动装置；另一类是离散的开关控制量，送往PLC逻辑控制装置。
3.伺服驱动装置伺服驱动装置包括主轴伺服驱动装置和进给伺服驱动装置两部分。
伺服驱动装置由驱动电路和伺服电动机组成，并与机床上的机械传动部件组成数控机床的主传动系统和进给传动系统。
主轴伺服驱动装置接收来自PLC的转向和转速指令，经过功率放大后驱动主轴电动机转动。
进给伺服驱动装置在每个插补周期内接收数控装置的位移指令，经过功率放大后驱动进给电动机转动，同时完成速度控制和反馈控制功能。
根据所选电动机的不同，伺服驱动装置的控制对象可以是步进电动机、直流伺服电动机或交流伺服电动机。
伺服驱动装置有开环、半闭环和闭环之分。
由于主轴的运动没有进给轴的要求高，因此，有时普通数控车、铣床的主轴电机不是伺服电动机，而是普通电动机。
4.辅助装置设置辅助控制装置是介于数控装置和机床机械、液压部件之间的控制装置。
通过可编程序控制器(PLC)来实现，PLC和数控装置相互配合，共同完成数控机床的控制。
数控装置主要完成与数字运算和程序管理等有关的功能，如零件程序的编辑、译码、插补运算、位置控制等。
PLC主要完成与逻辑运算有关的动作。
零件加工程序中的M代码、S代码、T代码等顺序动作信息，经译码后转换成对应的控制信号，控制辅助装置完成机床的相应开关动作，如工件的装夹、刀具的更换、切削液的开关等一些辅助功能。
它接收机床操作面板和来自数控装置的指令。
5.位置检测装置位置检测装置与伺服驱动装置配套组成半闭环和闭环伺服驱动系统。
位置检测装置通过直接或间接测量执行部件的实际进给位移量，反馈到数控装置并与指令（理论)位移量进行比较，将其误差转换放大后控制执行部件的进给运动，以提高系统精度。
1.2 数控系统的基本原理1.2.1数控系统的工作过程数控机床的编程人员在编制好零件加工程序后，就可以由操作人员输入（包括MDI 输入、由输入装置输入和通信输入）至数控装置，并存储在数控装置的零件程序存储区内。
要加工时，操作者可用菜单命令调入需要的零件加工程序到加工缓冲区，数控装置在采样到来自控制面板的“循环启动”指令后，即对加工缓冲区内的零件加工程序进行自动处理（如运动轨迹处理、机床输入／输出处理等），然后输出控制命令到相应的执行部件（伺服单元、驱动装置和PLC等），加工出符合图纸要求的零件。
这个过程可以用图1-2表示。
零 件 加 工程序图1—2 数控系统的工作过程1.2.2 程序的储存CNC 系统一般在计算机的存储器中开辟一个零件程序区，输入时将零件整个加工程序一次送入存储区。
零件加工程序在零件程序存储区中连续存放，段与段之间、程序与程序之间不留任何空间。
零件程序存储区中设有一个零件程序目录表和取程序指针单元，该指针单元的内容永远指向下一步存入或取出单元的地址。
数控系统的程序输入和读出过程分别如图1－3和图1－4所示。
零件加工程序零件程序缓冲区 零件程序储存区图1－3 数控系统的程序输入过程零件程序存储区零件程序缓冲区译码图1－4 数控系统的程序读出过程 1.2.3 译码所谓“译码”就是将输入的数控加工程序段按一定规则翻译成CNC 装置中计算机能识别的数据形式，并按约定的格式存放在指定的译码结果缓冲器中。
具体来讲，译码就是从数控加工程序缓冲器或MDI 缓冲器中逐个读入字符，先识别出其中的文字码和数字码，然后根据文字码所代表的功能，将后续数字码送到相应的译码结果缓冲器单元中。
程 序 存 储 数 据 处 理 译 码 插 补 处 理 位置控制 成形运动 PLC 控制 切削运动，机床I/O译码可在加工前一次性将整个程序翻译完，并在译码过程中对程序进行语法检查，若有语法错误则报警，即所谓的编译方式；另一种处理方式是在加工过程中进行译码，即计算机在进行加工控制时，利用空闲时间来对后面的程序段进行译码，称为解释方式。
第二章常用数控系统简析2.1 FANUC系统简介2.1.1 FANUC数控系统的发展FANUC 公司创建于1956年，1959年首先推出了电液步进电机，在后来的若干年中逐步发展并完善了以硬件为主的开环数控系统。
进入70年代，微电子技术、功率电子技术，尤其是计算技术得到了飞速发展，FANUC公司毅然舍弃了使其发家的电液步进电机数控产品，一方面从GETTES公司引进直流伺服电机制造技术。
