开关电源设计技巧(精心整理)
开关电源模块的十大技巧
开关电源模块的十大技巧
1. 确保输入电压的稳定性：开关电源的输入电压变化范围应在规定范围内，以确保输出电压的稳定性。
2. 选用恰当的输出电容：输出电容可以平滑输出电压的波动，并提供短时间的电源备份，选用合适的电容容值可以改善电源性能。
3. 降低输出电压噪声：噪声滤波电容和电感可以帮助减少输出电压的噪声，并改善电源的稳定性。
4. 设计合适的保护措施：开关电源应考虑过压、过流、过温等保护功能，以确保设备的安全运行。
5. 选择合适的开关频率：高开关频率可以减小开关器件尺寸，但可能会增加功耗和噪声；低开关频率则可能导致较大的尺寸和重量。
6. 优化散热设计：开关电源通常会产生一定的热量，在设计时要考虑散热问题，以避免过热引发故障。
7. 考虑EMC问题：开关电源可能会产生电磁干扰，要在设计时注意防止干扰其他设备或被其他设备干扰。
8. 选择适当的转换拓扑结构：有多种不同的开关电源拓扑结构，如Buck、Boost、Buck-Boost等，根据实际应用需求选择合适的拓扑结构。
9. 优化功率因数：开关电源的功率因数应尽可能接近1，以减小对电网的污染，并提高能源利用效率。
10. 严格测试和品质控制：开关电源的稳定性和可靠性至关重要，应进行严格测试，并建立有效的品质控制体系，确保产品质量。
如何一步一步设计开关电源？开关电源设计调试步骤全过程
如何一步一步设计开关电源？开关电源设计调试步骤全过程针对开关电源很多人觉得很难，其实不然。
设计一款开关电源并不难，难就难在做精，等你真正入门了，积累一定的经验，再采用分立的结构进行设计就简单多了。
万事开头难，笔者在这就抛砖引玉，慢慢讲解如何一步一步设计开关电源。
开关电源设计的第一步就是看规格，具体的很多人都有接触过，也可以提出来供大家参考，我帮忙分析。
在这里只带大家设计一款宽范围输入的，12V2A的常规隔离开关电源。
1、首先确定功率根据具体要求来选择相应的拓扑结构；这样的一个开关电源多选择反激式(flyback)基本上可以满足要求。
在这里我会更多的选择是经验公式来计算，有需要分析的，可以拿出来再讨论。
2、选择相应的PWMIC和MOS来进行初步的电路原理图设计当我们确定用flyback拓扑进行设计以后，我们需要选择相应的PWMIC和MOS来进行初步的电路原理图设计(sch)。
无论是选择采用分立式的还是集成的都可以自己考虑。
对里面的计算我还会进行分解。
分立式：PWMIC与MOS是分开的，这种优点是功率可以自由搭配，缺点是设计和调试的周期会变长（仅从设计角度来说）；集成式：就是将PWMIC与MOS集成在一个封装里，省去设计者很多的计算和调试分步，适合于刚入门或快速开发的环境。
3、做原理图确定所选择的芯片以后，开始做原理图(sch)，在这里我选用STVIPer53DIP(集成了MOS)进行设计。
设计前最好都先看一下相应的datasheet，确认一下简单的参数。
无论是选用PI的集成，或384x或OBLD等分立的都需要参考一下datasheet。
一般datasheet里都会附有简单的电路原理图，这些原理图是我们的设计依据。
4、确定相应的参数当我们将原理图完成以后，需要确定相应的参数才能进入下一步PCBLayout。
当然不同的公司不同的流程，我们需要遵守相应的流程，养成一个良好的设计习惯，这一步可能会有初步评估，原理图确认，等等，签核完毕后就可以进行计算了。
如何使用开关电源进行高效能电路设计
如何使用开关电源进行高效能电路设计开关电源是一种常见且广泛应用的电源类型，其具有高效率和稳定性的特点，被广泛应用于电子设备和电路设计中。
本文将介绍如何有效地使用开关电源进行电路设计，以提高电路的能效和稳定性。
一、开关电源的基本原理首先，我们需要了解开关电源的基本原理。
开关电源通过开关控制器的开关管，在输入端和输出端之间迅速地打开和关闭电流，从而实现电能的高效传输和转换。
其工作原理主要包括三个步骤：变换、整流和滤波，通过这些步骤将输入电流转换为适合电路使用的稳定输出电流。
二、高效能电路设计的要点在进行高效能电路设计时，需要注意以下几个要点：1. 选择合适的开关电源型号和参数在选择开关电源时，需要考虑电路的需求和工作环境。
需要注意的参数包括输入电压范围、输出电流和电压范围、工作温度范围等。
合理选择开关电源的型号和参数，能够提高电路的能效和稳定性。
2. 合理配置电路结构在电路设计过程中，需要合理配置电路结构，包括开关电源的输入滤波器、变换器和输出滤波器等。
通过合理配置电路结构，能够降低电流的损耗和电压的波动，提高开关电源的性能和稳定性。
3. 选择高效能的元器件在电路设计中，选择高效能的元器件对于提高电路的能效至关重要。
例如，选择低电阻、低损耗的电容和电感器件，能够降低电路的功耗和损耗。
选择高效能的开关管、二极管和磁性元件等，能够提高电路的转换效率和稳定性。
4. 进行合理的功率管理在高效能电路设计中，进行合理的功率管理是关键。
通过设计合理的电流和电压反馈回路，控制开关电源的输出功率，能够使电路在不同负载情况下保持高效能的工作状态，并提高电路的稳定性和可靠性。
5. 加强电路的散热和保护由于开关电源在工作时会产生较多的热量，因此需要加强电路的散热和保护措施。
选择合适的散热器和散热风扇，保证电路温度正常工作范围内。
同时，设计合理的过流、过压和过温保护电路，保护开关电源和相关元器件的安全和可靠。
三、实例分析：用开关电源设计LED照明电路以设计LED照明电路为例，来说明如何使用开关电源进行高效能电路设计。
开关电源设计(精通型)
开关电源设计（精通型）一、开关电源基本原理及分类1. 基本原理开关电源的工作原理是通过控制开关器件的导通与关断，实现电能的高效转换。
它主要由输入整流滤波电路、开关变压器、输出整流滤波电路和控制电路组成。
在开关电源中，开关器件将输入的交流电压转换为高频脉冲电压，通过开关变压器实现电压的升降，经过输出整流滤波电路，得到稳定的直流电压。
2. 分类（1）PWM（脉冲宽度调制）型开关电源：通过调节脉冲宽度来控制输出电压，具有高效、高精度等特点。
（2）PFM（脉冲频率调制）型开关电源：通过调节脉冲频率来控制输出电压，适用于负载变化较大的场合。
二、开关电源关键技术与设计要点1. 高频变压器设计（1）选用合适的磁芯材料，保证变压器在高频工作时的磁通密度不超过饱和磁通密度。
（2）合理设计变压器的绕组匝数比，以满足输出电压和电流的要求。
（3）考虑变压器损耗，包括铜损、铁损和杂散损耗，确保变压器具有较高的效率。
2. 开关器件的选择与应用（1）开关频率：根据开关电源的设计要求，选择合适的开关频率。
（2）电压和电流等级：确保开关器件能承受最大电压和电流。
（3）功率损耗：选择低损耗的开关器件，提高开关电源的效率。
（4）驱动方式：根据开关器件的特点，选择合适的驱动电路。
3. 控制电路设计（1）稳定性：确保控制电路在各种工况下都能稳定工作。
（2）精度：提高控制电路的采样精度，降低输出电压的波动。
（3）保护功能：设置过压、过流、短路等保护功能，提高开关电源的可靠性。
三、开关电源设计实例分析1. 确定设计指标输入电压：AC 85265V输出电压：DC 24V输出电流：4.17A效率：≥90%2. 高频变压器设计选用EE型磁芯，计算磁芯尺寸、绕组匝数和线径。
3. 开关器件选择根据设计指标，选择一款适合的MOSFET作为开关器件。
4. 控制电路设计采用UC3842作为控制芯片，设计控制电路，实现开关电源的稳压输出。
5. 实验验证搭建实验平台，对设计的开关电源进行测试，验证其性能指标是否符合要求。
开关电源设计时的PCB规范及走线技巧
开关电源PCB设计原则及走线技巧一、引言开关电源是一种电压转换电路，主要的工作内容是升压和降压，广泛应用于现代电子产品。
因为开关三极管总是工作在“开”和“关”的状态，所以叫开关电源。
开关电源实质就是一个振荡电路，这种转换电能的方式，不仅应用在电源电路，在其它的电路应用也很普遍，如液晶显示器的背光电路、日光灯等。
开关电源与变压器相比具有效率高、稳性好、体积小等优点，缺点是功率相对较小，而且会对电路产生高频干扰，变压器反馈式振荡电路，能产生有规律的脉冲电流或电压的电路叫振荡电路，变压器反馈式振荡电路就是能满足这种条件的电路。
开关电源分为，隔离与非隔离两种形式，在这里主要谈一谈隔离式开关电源的拓扑形式，在下文中，非特别说明，均指隔离电源。
隔离电源按照结构形式不同，可分为两大类：正激式和反激式。
反激式指在变压器原边导通时副边截止，变压器储能。
原边截止时，副边导通，能量释放到负载的工作状态，一般常规反激式电源单管多，双管的不常见。
正激式指在变压器原边导通同时副边感应出对应电压输出到负载，能量通过变压器直接传递。
按规格又可分为常规正激，包括单管正激，双管正激。
半桥、桥式电路都属于正激电路。
正激和反激电路各有其特点，在设计电路的过程中为达到最优性价比，可以灵活运用。
一般在小功率场合可选用反激式。
稍微大一些可采用单管正激电路，中等功率可采用双管正激电路或半桥电路，低电压时采用推挽电路，与半桥工作状态相同。
大功率输出，一般采用桥式电路，低压也可采用推挽电路。
反激式电源因其结构简单，省掉了一个和变压器体积大小差不多的电感，而在中小功率电源中得到广泛的应用。
在有些介绍中讲到反激式电源功率只能做到几十瓦，输出功率超过100瓦就没有优势，实现起来有难度。
本人认为一般情况下是这样的，但也不能一概而论，PI公司的TOP芯片就可做到300瓦，有文章介绍反激电源可做到上千瓦，但没见过实物。
输出功率大小与输出电压高低有关。
反激电源变压器漏感是一个非常关键的参数，由于反激电源需要变压器储存能量，要使变压器铁芯得到充分利用，一般都要在磁路中开气隙，其目的是改变铁芯磁滞回线的斜率，使变压器能够承受大的脉冲电流冲击，而不至于铁芯进入饱和非线形状态，磁路中气隙处于高磁阻状态，在磁路中产生漏磁远大于完全闭合磁路。
(整理)开关电源的设计与制作

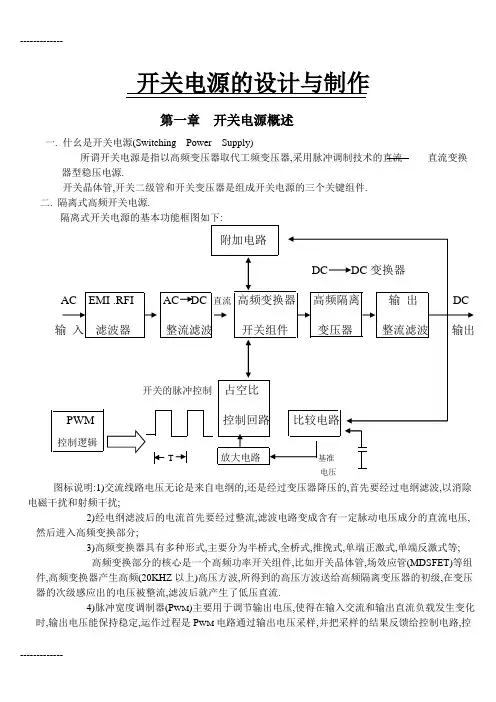

开关电源的设计与制作第一章开关电源概述一. 什幺是开关电源(Switching Power Supply)所谓开关电源是指以高频变压器取代工频变压器,采用脉冲调制技术的直流直流变换器型稳压电源.开关晶体管,开关二级管和开关变压器是组成开关电源的三个关键组件.二. 隔离式高频开关电源.图标说明:1)交流线路电压无论是来自电纲的,还是经过变压器降压的,首先要经过电纲滤波,以消除电磁干扰和射频干扰;2)经电纲滤波后的电流首先要经过整流,滤波电路变成含有一定脉动电压成分的直流电压,然后进入高频变换部分;3)高频变换器具有多种形式,主要分为半桥式,全桥式,推挽式,单端正激式,单端反激式等;高频变换部分的核心是一个高频功率开关组件,比如开关晶体管,场效应管(MDSFET)等组件,高频变换器产生高频(20KHZ以上)高压方波,所得到的高压方波送给高频隔离变压器的初级,在变压器的次级感应出的电压被整流,滤波后就产生了低压直流.4)脉冲宽度调制器(P WM)主要用于调节输出电压,使得在输入交流和输出直流负载发生变化时,输出电压能保持稳定,运作过程是P WM电路通过输出电压采样,并把采样的结果反馈给控制电路,控制电路把它与基准电压作比较,根据比较结果来控制高频功率开关组件的开关时间比例(占空比),达到调整输出电压的目的.(注:控制电路还有调频方式的)5)为了使整个电路安全可靠地工作,必须设置过压,过流保护电路等辅助电路.三.开关电源常用术语.1.效率(dfficiency):电源的输出功率与输入功率的百分比(测量条件为满负载,输入交流电压为标准值)2.ESR: 等效串联电阻,它表示电解电容呈现的电阻值的总和. ESR值越低的电容,性能越好.3.输出电压保持时间: 在开关电源的输入电压撤离后,依然保持其额定输出电压的时间;4.激活浪涌电流限制电路: 属保护电路,它对电源激活时产生的尖峰电流起限制作用.5.隔离电压: 电源电路中的任何一部分与电源基板地之间的最大电压.或者能够加在开关电源的输入端与输出端之间的最大直流电压.6.线性调整率: 输出电压随输入线性电压在指定范转内变化的百分率,条件是线电压和环境温度保持不变.7.负载调整率: 输出电压随负载在指定范围内变化的百分率,条件是线电压和环境温度保持不变.8.噪音和纹波: 附加在直流输出信号上的交流电压和高频兴峰信号的峰值.通常是以mV度量.9.隔离式开关电源: 一般指高频开关电源,它从输入的交流电源直接进行整流和滤波,不使用低频隔离变压器.10.输出瞬态响应时间: 从输出负载电流产生变化开始,经过整个电路的调节作用,到输出电压恢复额定值所需要的时间.11.过载或过流保护: 防因负载过重,使电流超过原设计的额定值而造成电源损坏的电路.12.远程检测: 为了补赏电源输出的电压降,直接从负载上检测输出电压的方法.13.软激活: 在系流激活时,一种延长开关波形的工作周期的方法,工作周期是从零到它的正常工作点所用的时间.14.电磁干扰无线频率干扰(EMI一RFI):那些由开关电源的开关组件引起的,不希望传输和发射的高频能量频谱.15.快速短路保护电路:一种用于电源输出端的保护电路,当出现过压现象时,保护电路激活,将电源输出端电压快速短路.16.占空比:在高频开关电源中,开关组件的导通时间和变换器的工作周期之比.即:δ=Ton /Τ(T= Ton+Toff)开关电源的设计与制作第二章输入电路一.电压倍压整流技术世界范围内的交流输入电压,通常是交流90~130V和180~260V的范围,为了适应不同电源输入环境的需要,实现两种输入电源的转换,要利用倍压整流技术.如下图2一1所示.2一15可用于110V和220V交流的开关电源输入电路电路工作过程为:1)当开关S1闭合时,电路在115V交流输入电压下工作,在交流电的正半周,通过二极管VD1和电容器C1被充电到交流电压的峰值,即115×1.4=160V,在交流电的负半周,电容器C2通过二极管VD4也被冲电到160V, 这样,电路输出的直流电压应该是电容器C1和C2上充电电压之和(160+160V=320V) 注意:不同的用电环境电压选择开关位置一定要选择正确.否则,会导致直流变换器中的开关功率管损坏,或因为输入电压太低而使开关电源进入欠压输入自动保护状态.二.抗电磁干扰和射频干扰电路考虑输入滤波电路(电纲滤波)1.开关电源的设计,生产,一定要将其辐射和传导干扰降低到可接受的程度.在美国,权威的指导性文件是F CCD ocket20780,在国际上,德国的Verband Deutscher Elektronotechniker(VDE)安全标准则得到了广泛的采用.2.开关电源中的RFI产生源:开关噪声的主要来源是开关晶体管,主回路整流器,输出二极管,晶体三极管的保护二极管以及控制单元本身.反激式变换器,由于设计的原因,其输入电流波形呈现三角形,较之输入波形为矩形的变换器,如正激式,桥式变换器等将产生较少的传导RFI噪声.(付里叶分析表明,一个三角形电流波形的高频谐波幅度是以40dB每倍频程进行跌落的,而对一个差不多的矩形电流波形,则只呈现20dB每倍频程的跌落)3.交流输入线路噪声滤波器对RFI的抑制.通常在开关电源中采用的噪声抑制方法是在主交流输入回路接入一个LC组成的滤波器,用于差模一共模方式的RFI抑制,通常是交流线路上串入一对电感L1, , 其两端并联二只电容器(X电容器),并在交流线二端对大地各接一只电容器(Y电容器),如图2一2(低通滤波纲络)2一2开关电源输入线路滤波器结构1)上图中电容电感的值可以采用下列的数值:C (X): 0.1~2UF;C(Y): 2200PF~ 0.033uF;L: 在25A时, 为1.8mH; 0.3A时, 为47mH注意:在选择滤波器的组件时,重要的是要使输入滤波器的谐振频率远低于电源的工作频率;另一方面,滤波器使得电源的工作频率增加时,会使噪声的传导变得更容易.2)上图中并联在交流输入线的电阻R是X电容的放电电阻,这是由VDE一0806和IEC一380两个标准中的有关安全的规范条款推荐应用的.IEC一380的8.8节阐明:若线路滤波器的X电容器的值大于0.1UF,则放电电阻的数值应由下式确定:R=t /2.21c (2一1)式中,t=ls, c为l电容器的总和值3)为进一步减少对称和不对称的干扰电压的措施是在交流线路中另外再接入一对电感L2,从而使得电容C4(X)的充电电流得到限制,于是降低了干扰,如图2一32一3改进的线路滤波器上图中L1与C3.C4组成常模抗干扰回路,L1与C1.C2组成共模,抗干扰回路,L2用于C4的充电电流的限制,因此,整个组合对各种高频干扰信号的抑制作用较好.三.输入整流器及整流后滤波电路.一)输入整流器如图2一1中,此整流电路由VD1~VD4组成(桥式或倍压整流)在选择组合组件或分立组件的整流器时,必须要查对下面的一些重要参数:1.最大正向整流电流,这个参数主要根据开关电源设计的输出功率决定.所选择的整流二极管的稳态电流容量至少应是计算值的2倍.2.峰值反向截止电压(PIV).由于整流器工作在高电压的环境,所以它们必须有较高的PIV值,一般应为600V以上.3.要有能承受高的浪涌电流的能力.二.输入滤波电容.由于滤波电容的选择将会影响到:电源输出端的低频交流波及电压和输出电压保护时间.一般情况下,高质量的电解电容所具有的滤除交流波纹电压的能力越强,它的ESR值越低.其工作电压的额定值至少应达到200V.在图2一1中,C1,C2 为滤波电容,电阻R4,R5与之并联以便在电源关闭时,给电容提拱一个放电通路.计算滤波电容的公式为:C=It /ΔV (2一2)式中C: 电容量, F;I: 负载电流 At: 电容提供电流的时间, s;ΔV: 所允许的峰一峰值纹波电压v .例:计算50w开关电源的输入滤波电容器的值.设输入交流电压为115V,60HZ,允许30V峰一峰值的纹波电压,且电容可维持电压电平的时间为半周期.解:1)计算直流负载电流假定一个最坏的情况,电源的效率为70%,那幺,输出功率为50W的电源其输入功率应该是:Pin=Pout/η=50 / 0.7=71.5(w)利用电压倍压技术(图2一1),在输入交流为115V时,直流输出电压将是2×(115×1∙4)=320(V),则负载直流电流应为I=P/E=7105/320=0.22(A)2)因半周期的线性频率或者说对于60HZ的交流电压大约是8ms,即t=1/2×1/60=8.33ms,故根据式2一2有.C=0.22(8×10 –3) /30=58×10 _6 =58(uF)选择标称值为50 uF的电容器.3)因为在倍压结构中,C4C5为串联,故有1/C=1/C1+1/C2,有C1=C2=100uF,即50W的开关电源,其滤波电容C4,C5为100uF.四.输入保护电路一).浪涌电流1.浪涌,一般情况下,只是电容的ESR值,如果不采取任何保护措施,浪涌电流可接近几百安培.2.控制电流主要是由滤波电容充电引起的,在开关管开始导通的瞬间,电容对交流电呈现出很低的阻抗浪涌电流的方法:广泛采用的措施有两种,一种是利用电阻 双向可控硅并联纲络;另一种是采用负温度系数(NTC)的热敏电阻,用以增加对交流线路的阻抗.1) 如图2一1,R 1,VS 组成此电路,R 1与VS 并联,当输入滤波电容充满电后,由于双向可控硅和电阻是并联的,可以把电阻短路,对其进行分流.这种电路结构需要一个触发电路,当某些预定的条件满足后,触发电路把双向可控硅触发导通,如图2一4 所示.1 T 2可控硅VS 的工作过程为:当电源接通后,C 6两端的电压逐渐升高,电流相应稳定.在C 6两端的电压稳定之前,浪涌电流被与之串联的电阻R 1(6.8Ω)所抑制,当输入交流为115V 时,C6两端的电压V C =115×1∙4=160(V).当电容器C 6充电时,电压加到高频变压器T 1的绕组LB 上,则在绕组LP 4端上产生感应电压,当感应电压达到1.5V 时,电流I G 开启可控硅.即当IG 流过可控硅的控制极G 时,触发T 1与T 2短接,可控硅导通,电阻R 1被VS 短路,使其温度下降,于是实现了R 1抑制浪涌电流的目的 .注:设计时要认真地选择双向可控硅的参数,并加上足够的散热片,因为在它导通时,要流过全部的输入电流.2)热敏电阻技术:这种方法是把负温度系数(NTC)的热敏电阻串联在交流输入或者串联在经过桥式整流后的直流线上,如2一1图中的RT 1和RT 2,其工作原理为:当开关电源接通后,热敏电阻的阻值基本上是电阻的标称值,这样,由于阻值较大,它就限制了浪涌电流,当电容开始充电时,充电电流流过热敏电阻开始对其加热.由于其具有负温度系数,随着电阻的加热,其电阻值开始下降,如果热敏电阻选择得合适,在负载电流达到稳定状态时,其阻值应该是最小,这样,就不会影响整个开关电源的效率..二) 输入瞬间电压保护一般情况下,交流电纲上的电压比较稳定,但由于电纲附近电感性开关,暴风雨天气雷电等现象的存在,都会产生高压的尖峰(如受严重的雷电影响,电纲上的高压尖峰可达5KV;而电感性开关产生的电压尖峰的能量公式W=1/2L.I2.式中L是电感器的漏感:I是通过线圈的电流)可是,虽然电压尖峰持续的时间很短,但是它有足够的能量使开关电源的输入滤波器,开关晶体管等造成致命的损坏,故必须采取措施加以干扰.最通用的抑制干扰器件是金属氧化物物压敏电阻(MOV)瞬态电压抑制器.如图2一1中的RV 把压敏电阻RV连在交流电压的输入端,起到一个可变阻抗的作用.即,当高压尖峰瞬间出现在压敏电阻两端时,它的阻抗急剧减小到一个低消值,消除了尖峰电压使输入电压达到安全值.其瞬能量消耗在压敏电阻上,选择压敏电阻时应按下述步骤进行.(1)选择压敏电阻的电压额定值,应比最大的电路电压稳定值大10%~20%;(2)计算或估计出电路所要承受的最大瞬间能量的焦耳数.(3)查明器件所需要承受的最大尖峰电流开 关 电 源 的 设 计第三章 高频电源变换器的基本类型一. 高频电源变换器的基本类型高频电源变换器的基本类型有五种:单端反激式,单端正激式,推挽式.半桥式和全桥式变换器,而半桥式和全桥式变换器电路实际上是推挽式变换器电路的改进型,所以,有人把这三种电路形式统称为推挽式变换器.高频电源变换器从激励方式上可分为单端(单极性)激励和双极性激励变换器,双极性变换器包括推挽式,半桥式,桥式等,其工作原理的实质是两个单端正激式变换器电路,从其耦合方式可分为直接耦合和变压器隔离两种,其中直接耦合形式为其基本形式.近年来出现的新型的变换器为C U K 变换器.1.单端反激式变换器的模型图: (3一1)(a) (b) 3 一1单端反激式变换器模型图单端反激式变换器的工作原理为:1) 当开关s 闭合时,电流I 流过电感L,在L 中储存能量,由于电压的作用,使二极VD 处于反向偏置,因此,在负载电阻R L 上无电压;2) 当开关S 打开时(上b 图),电感上的感应电压极性相反,则二极管VD 处于正向偏置,并产生电流Iv,这样,在负载电阻R L 上就出现一个与输入电压极性相反的电压.由于开关S 不断地开关动作,电路中的电流就以及脉的形式出现,因此,在单端反激式变换器中,当开关闭合时,能量存储在电感L 中,在开关打开时,能量被传递到负载RL 上.3. 单端正激式变换器的电路模式图(3一2)单端正激式变换器的工作原理为:Vin Ic------------- 1) 当开关S 闭合时,电流I 流过电感L,系,二极管VD 处于反向偏置; 2) 当开关S 打开时,电感L 中的磁场极性发生变化,,b2单端正激式变换器模型图,无脉动现象,恰恰与其相反,输入电流则是不连续的,. 3.(3一3)推挽式变换器的工作原理为:1)当S 1闭合S 2打开时,电源电流流过方向为 a Lp 1 b s1 d V in,那幺此时,在变压器次级绕组中咸应出电压并形成感应电流Is 1.2)当S 2闭 合S 1打工时,电源电流方向为 a f e d vin,那幺此时在变压器次级绕组LS 2中感应出电压形成感应电流IS 2二. 隔离式单端反激式变换器电路.概述 :一般情况下,隔离式开关电源都是用高频变压器作为主要隔离器件.在单端反激式隔离L-------------电路中,高频变压器是以变压器的形成出现的,但实际上它起的作用是扼流圈,所以应称之为变压器 扼流圈.如图3一4中,由于隔离变压器T 除了具有初次级间安全隔离的作用外,它还有变压器和扼流圈的作用,所以在反激式变换器的输出部分一般不需要加电感,但在实际应用中,往往在整流器和滤波电容之间加一个小的电感线圈,用以降低高频开关噪声的峰值.单端隔离激式变换器的工作过程为:1) 当晶体管VT1导通时,它在变压器初 级电感线圈中储存能量,与变压器次 级相连的二极管VD 处于反偏压状 态而截止,故在变压器次级回路无电 流流过,即没有能量传给负截. 2) 当晶体管VT 1截止时,变压器次级电 感感线圈中的电压极性反转过来,使得二极管VD 导通,给输出电容C 充电,同时在负载L 年也有了电流I L 3 一4隔离单端反激式变换器电路注:图3一4中C 为输出滤波电容.1.单端反激式变换器电路中的开关晶体管在单端反激式变换器电路中,所使用的开关晶体管必须具备两个条件:1)在晶体管截止时,要能承受集电极尖峰电压; 2)在晶体管导通时,要能承受集电极的尖峰电流.1) 晶体管截止时尖峰电压的计算公式:V CE max =Vin / 1一δmax式中Vin 是输入电路整流滤波后的直流电压, δmax 是晶体管最大工作占空比(注意:为了限制限晶体管的集电板安全电压,工作占空比应保持在相对地低一些,一般要低于50%,δmax<0.5,在实际设计时, δmax 一般取0.4左右,这样就限制集电极峰值电压: V CE max ≦2.2Vin,因此,在单端反激式变换器电路设计中,晶体管的工作电压一般在800V 通常接900V 计算可安全可靠地工作.)2) 晶体管导通时的集电极电流计算式:I C = I L / n式中,I L 是变压器初级绕组的峰值电流,而n 是变压器初级与次级间的匝数比.注: 为了导出用变压器输出功率和输入电压表达集电极峰值工作电流的公式.变压器绕组传递的能量Pout =可用下式表示:Pout = L . I L 2 / 2T ·η (3 一 3 )式中,η是变换器的效率.则有: Ic= 2Pout / η·Vin ·δmax ( 3 一 4 )假定变器的效率η是0.8,最大占空比δmax=0.4(即40%),那幺Ic = 6. 2Pout / Vin ( 3 一 5 )2. 单端反激式变换电路中的变压器绕组.在单端反激式变换器电路中,在设计时要汪意不要使磁芯饱和,所选的磁芯一定要有足够大+ RL 一的有效体积,通常应用空气隙来扩大其有效体积:V=Uo ·Ue · I L max ·L / B 2max ( 3一6 )中,Ilmax: 最大负载电流;L :变压器次级绕组的电感量; Uo : 空气的导磁率,其值为1;Ue: 所选磁芯的磁性材料的相对导磁率Bmax:磁芯的最大磁通密度;(具体见第五章)3一53.基本的单端反激式变换器的变形.1)如图3一5中,由于考虑到单只晶体管有时承受不了过高的输入电压,(一般商甲晶体管达不到指针),故利用两只晶体管工作.图中VD 1和VD 2同时导通或截止,二管起箝位作用,它们把晶体管的最大集电板电压限制在Vin,这样耐压低的晶体管就可以使用了.2单端反激式变换器电路的优点是:电路结构简单,可以实现多路电压输出.如图3一6,在电路中隔离变压器对各路输出电压起到公共扼流圈的作用变压器的次级可以有多个绕组,故可以实现多路输出 .每个次级绕组只需一个整流二极管和一个滤波电容,就可以得到一组直流输出电压.3一6有多路输出的单端反激式变换器电路+ R L 一1 1 out 1 out2 + V out3 一 L L3一7隔离单端正激式变换器电路图三.隔离单端正激式变换器电路1.概述:如图3一7所示1)在单端正激式变换器电路中,隔离组件是一个纯粹的变压器,为了有效地传递能量,,在输出电路中, 必须有储能组件电感线圈Lo同时,初次级绕组的极性是相同的.其电路工作过程为:当VT1导通时,在变压器的初级产生了电流,并储存了能量,由于变压器的次级极性与初级同相,这个能量也传到了变压器的次级并处在偏正的二极管VD2把能量储存到了电感L中.此时,二极管VD3是处在反向偏压状态,为截止状态,当三极管VT1截止时,二极管VD2是反向偏压,变压器绕组中的电压反向,续流二级管VD3处于正向偏压,在输出回路中,储存在电感中的能量通过电感L 继续传负载R L .2)变压器的第三绕组称为箝位绕组(或回授绕组)LP2,它与二极管VD1串联,其作用是用来限制晶体管C一E结上的电压尖峰,在晶体管截止时,还能使高频变压器的磁通复位, 这是因为:A.在VT1导通时,变压器初级绕组LP 1中会储存能理,当VT1截止时,变压器次级侧二极管VD2截止,那幺储存在LP1中的能量再不能传递到次级绕组了,此时必须要通过一种途径释放出来,否则,必然在线圈两端产生过高的电压,解决的办法是增加箝位绕组和二极管VD1,并使箝位绕组的匝数与初级绕组的匝数相同,二者紧密耦合,这样,当箝位绕组上的感应电超过电源电压时,二极管VD1导通,将磁能送回电源中,就可以把初级绕组的电压限制在电源电压上,所以,开关晶体管VT1的C一E极间的最高电压就被限制在二倍电源电压上.B.为满足磁芯复位的条件,使磁通建立和复位的时间相等,所以这种把电路的占空比不能超过50%.3)磁化电流Imag的计算公司为:Ima= Tδmax·Vin∕N ( 3一7)式中, T·δmax是VT时向,L是输出电感Ho4))单端正激式变换器是在晶体管导通时通过变压向负载传输能量,故运用的输出功率范转较大,一般情况下可达50~200W,其高频变压器要起变压器隔离和传输能量的作用,又起电感线圈储存能量的作用.2单端正激式变换器电路中的开关晶体管1)晶体管截止峰值电压:在单端正激式变换器电路中,由于有第三绕组和续流二极管VD1的作用,所以其截止时降在VT1上的最大电压VCEmax应为2Vin,且只要二极管VD1处于导通状态,即在Tδmax这个时间内,降在VT铁C 一E间的2Vin的峰值电压就维持不变.2)晶体管导通时集电极电流的峰值:为正激式变换器的电流值加上磁化电流Imag.Ic= Ic / n + Tδmax Vin / L =6.2Pout / Uin式中.n: 变压器初次级匝数比;IL : 输出电感电流. A;Tδmax: 晶体管导通时间L: 输出电感, H.3.单端正激式变换器电路的传输变压器在设计正激式变换器的传输变压器时,应十分注意选择适当的磁芯有效体积,并选择空气隙,以避免磁芯的饱和,其有效体积V为:V= UoUe I2mag L / B2max注意:A.这种电源的最大工作占空比应保持低于50%,以便通过第三绕组将变压器的电压进行箝位,将总电限制在2倍输入电压之内.这样,当VT1导通时,为箝位电平:当VT停止时,使该总电压接近于0值.如果最大工作占空比大于50%,即δmax > 0.5,将打破这种2倍于电源电压的平衡,导致变压器发生饱和,反过来会产生很高的集电峰位电流,这可能会损坏开关晶体管.B.尽管有第三绕组以及箝位二极管可将开关晶体管的峰值集电极电压限制在2倍直流输入电压之内,但在制作变压器时,还要严格注意初级绕组和第三绕组间的紧密耦合,以消除由于漏感引起的致命的电压尖峰.4.单端正激式变换器电路的变形.1)如同单端反激式变换器电路一样,也可用两个晶体管代替一个晶体管工作,它们同时导通或同时截止,但每个晶体管所承受的电压不会高于Vin.2)此电路也可以产生多路的出电压,但是需增加二极管和扼流圈应指出的是,续流二极管的容量至少要与主回路中的整流二极管相同,因为在晶体管VT1截止时,它要提供输出电路中的全部电流.四. 推挽式变换器电路概述:如图3一8所示,推挽式变换器电路实际上是由两个正激式变换器电路组成,只是它们工作时相位相反,在每个周期里,,两个晶体管交替导通和截止,在各自导通的半个周期内,分别把能量传递给负载,所以称之为”推挽”电路.故在推挽式变换器电路中,两组开关三极管和输出整流二极管因流过每一组组件的平均电流比同等的单端正激式变换器电路减少35%以上,其设计计算可接单端正激式变换器.还应看到,在只开关晶体管导通间隙,二极管VD1和VD2同时导通,它们把高频变压器的次级给短路了,与此同时,把能量传递到了输出回路,实质上,它们起到了续流二极管的作用.推挽式变换器电路的输出电压可用下式计算:V out= 2δmax·Vin / n (3一10)注意:为了避免两只开关晶体管同时导通而引起损坏,公式中δmax的值必须得持在0.5以下.假定δmax=0.4则有:Vout = 0.8Vin / n (3一11 )式中n是高频变压器的初级对次级的匝数比.1)每只开关管的峰值集电极电流Ic=Ic / n (3一12)Ic = Pout / η. (3一13)设η=0.8 δmax=0.8则Ic= 1.6Pout / Vin (3一14)2)每只管所承受的峰值电压限制在2Vin以内.3.推挽式变换器电路中的高频变压器在推挽式变换器电路中,两只晶体管导通时间相等(或者说强制两管导通时间相等),高频变压器的。
开关电源电路设计要点与调试
开关电源电路设计要点与调试开关电源是一种用于电子设备的电源供应，其具有高效率、稳定性和可调性等优点。
设计和调试开关电源时，需要注意一些重要要点。
一、开关电源设计要点：1.选择适当的拓扑结构：开关电源的拓扑结构有多种，如降压型、升压型、升降压型等。
要根据设备的功率需求和使用环境来选择合适的拓扑结构。
2.选择合适的功率器件：开关电源的功率器件主要包括开关管、二极管和变压器等。
需要选择具备合适功率和工作频率范围的器件，并且要考虑其可靠性和成本。
3.控制和保护电路设计：开关电源需要有稳定的控制和保护功能，如输出电压、电流的监测和调节，过载、过压、短路等故障的保护。
需要设计相应的反馈和控制电路，保证开关电源的可靠工作。
4.选择合适的滤波电路：开关电源在工作过程中会产生较大的开关干扰，需要采取合适的滤波措施，减小开关干扰对其他电子设备的影响。
5.选择合适的输出电容：开关电源的输出端需要连接电容进行滤波，以减小输出纹波。
应选择适当容量和质量的电容，保证输出电压稳定。
6.保证开关电源的安全性：开关电源设计时需要考虑一些安全因素，如避免触电危险、瞬态过电压保护等，保证电源的安全可靠性。
7.合理布局和散热设计：开关电源的布局设计要合理，器件的热量要及时散热，避免温度过高对电源稳定性的影响。
二、开关电源调试要点：1.确认电源输入输出参数：在开关电源调试之前，首先要明确电源的输入和输出参数，如输入电压范围、输出电压和电流等，以便调试和验证工作的正确性。
2.建立逐步调试的过程：开关电源调试时可以采用逐步调试的方法，即先调试一部分功能，然后逐渐增加其他功能的调试。
这样可以避免在调试过程中出现一些难以排查的问题。
3.注意开关电源的保护功能：在调试的过程中，要注意开关电源的保护功能是否正常，如过载、过压、短路等故障保护功能是否有效。
可以通过人工模拟故障情况进行测试。
4.确保开关电源的稳定性：开关电源在调试过程中需要保证输出电压和电流的稳定性。
开关电源电路设计要点与调试
开关电源电路设计要点与调试开关电源是一种将电能转换为特定电压、电流和频率的电力转换装置，具有高效率、体积小、重量轻等优点，广泛应用于各种电子设备中。
开关电源的设计和调试是开发电子产品的重要环节，下面将重点介绍开关电源电路设计要点以及调试方法。
一、开关电源电路设计要点1.选用适当的拓扑结构：开关电源的拓扑结构包括开关正激式（buck）、开关反激式（flyback）、开关共激式（forward）等。
在选择拓扑结构时需要考虑输入电压范围、输出电压需求、功率密度要求、成本等因素。
不同拓扑结构有不同的工作原理和电路参数设计要求，设计时需要综合考虑各种因素才能确定最合适的拓扑结构。
2.合理选择功率元件和元器件：功率元件是开关电源中最关键的部件，直接影响开关电源的效率和可靠性。
常见的功率元件包括MOSFET、IGBT、二极管等。
在选择功率元件时需要考虑电压和电流的要求，以及功率元件的损耗和热散。
此外，还需要合理选择其他元器件，如电感、电容、变压器等，以满足开关电源的稳定性和工作要求。
3.设计稳压控制回路：开关电源的稳压控制回路起到控制输出电压稳定的作用。
常见的稳压控制回路有电压模式控制和电流模式控制。
在设计稳压控制回路时需要考虑输出电压波动范围、响应速度、幅值准确性、稳定性等因素，并根据具体需求选择合适的控制模式和电路结构。
4.进行开关频率和PWM信号设计：开关频率和PWM信号的设计直接影响开关电源的转换效率和输出波形质量。
一般来说，较高的开关频率可以减小电感器件和滤波器的体积，但会增加功率元件开关损耗；较低的开关频率可以降低功率元件开关损耗，但会增加电感器件和滤波器的体积。
同时，PWM信号的设计要考虑到占空比的合理选择、工作频率的稳定性等因素。
5.安全保护和电磁兼容设计：开关电源需要考虑到安全保护和电磁兼容的设计要求。
常见的安全保护设计有过载保护、过温保护、短路保护等，以保证开关电源的正常工作和安全可靠。
电磁兼容设计包括滤波器设计、接地设计等，以减小开关电源对周围电子设备的干扰和抗干扰能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技巧一：为电源选择正确的工作频率
为电源选择最佳的工作频率是一个复杂的权衡过程，其中包括尺寸、效率以及成本。
通常来说，低频率设计往往是最为高效的，但是其尺寸最大且成本也最高。
虽然调高频率可以缩小尺寸并降低成本，但会增加电路损耗。
接下来，我们使用一款简单的降压电源来描述这些权衡过程。
我们以滤波器组件作为开始。
这些组件占据了电源体积的大部分，同时滤波器的尺寸同工作频率成反比关系。
另一方面，每一次开关转换都会伴有能量损耗；工作频率越高，开关损耗就越高，同时效率也就越低。
其次，较高的频率运行通常意味着可以使用较小的组件值。
因此，更高频率运行能够带来极大的成本节约。
图1.1显示的是降压电源频率与体积的关系。
频率为100 kHz时，电感占据了电源体积的大部分（深蓝色区域）。
如果我们假设电感体积与其能量相关，那么其体积缩小将与频率成正比例关系。
由于某种频率下电感的磁芯损耗会极大增高并限制尺寸的进一步缩小，因此在此情况下上述假设就不容乐观了。
如果该设计使用陶瓷电容，那么输出电容体积（褐色区域）便会随频率缩小，即所需电容降低。
另一方面，之所以通常会选用输入电容，是因为其具有纹波电流额定值。
该额定值不会随频率而明显变化，因此其体积（黄色区域）往往可以保持恒定。
另外，电源的半导体部分不会随频率而变化。
这样，由于低频开关，无源器件会占据电源体积的大部分。
当我们转到高工作频率时，半导体（即半导体体积，淡蓝
1
色区域）开始占据较大的空间比例。
图1.1 电源组件体积主要由半导体占据
该曲线图显示半导体体积本质上并未随频率而变化，而这一关系可能过于简单化。
与半导体相关的损耗主要有两类：传导损耗和开关损耗。
同步降压转换器中的传导损耗与MOSFET 的裸片面积成反比关系。
MOSFET 面积越大，其电阻和传导损耗就越低。
开关损耗与MOSFET 开关的速度以及MOSFET 具有多少输入和输出电容有关。
这些都与器件尺寸的大小相关。
大体积器件具有较慢的开关速度以及更多的电容。
图1.2 显示了两种不同工作频率(F) 的关系。
传导损耗(Pcon) 与工作频率无关，而开关损耗(Psw F1 和Psw F2) 与工作频率成正比例关系。
因此更高的工作频率(Psw F2) 会产生更高的开关损耗。
当开关损耗和传导损耗相等时，每种工作频率的总损耗最低。
另外，随着工作频率提高，总损耗将更高。
2
但是，在更高的工作频率下，最佳裸片面积较小，从而带来成本节约。
实际上，在低频率下，通过调整裸片面积来最小化损耗会带来极高成本的设计。
但是，转到更高工作频率后，我们就可以优化裸片面积来降低损耗，从而缩小电源的半导体体积。
这样做的缺点是，如果我们不改进半导体技术，那么电源效率将会降低。
图1.2 提高工作频率会导致更高的总体损耗
如前所述，更高的工作频率可缩小电感体积；所需的内层芯板会减少。
更高频率还可降低对于输出电容的要求。
有了陶瓷电容，我们就可以使用更低的电容值或更少的电容。
这有助于缩小半导体裸片面积，进而降低成本。
技巧二：驾驭噪声电源
无噪声电源并非是偶然设计出来的。
一种好的电源布局是在设计时最大程度的缩
3。
