风电机组叶片防雷检查
风力发电机组雷电防护装置常见检测部位
区域
部位
风力发电机组
叶片叶间接闪器
叶片叶根接闪器
叶片引下线（铜导线、铝合金导线）
轮毂
风速风向传感器
塔筒连接法兰
叶片变桨轴承旁路
主轴承旁路
偏机舱底盘或接地棒
机舱外壳或接地极
发电塔底接地棒
水泥基础塔架及其他形式与塔筒连接跨线
集电设备（发电机、辅助传动装置、电缆、传感器和调节器）
金属开关柜的外部部件或非金属开关柜的内部结构件
箱式变压器配电装置电涌保护器（SPD）
箱式变压器信号电涌保护器、SPD插入损耗
风电雷电防护与检测标准
风电雷电防护与检测标准
风电雷电防护与检测标准是为了确保风力发电机组在雷电环境下能够安全、可靠地运行而制定的一系列标准和规范。
这些标准涉及到风电机组的防雷设计、施工、检测和验收等各个环节，具体包括以下几个方面：
1.接地系统：规定了风电机组接地系统的设计、施工和检测要求，包括接地
电阻的测量和计算、接地线的选择和连接方式等。
2.防雷装置：规定了风电机组防雷装置的设计、施工和检测要求，包括避雷
针、引下线、接地网等的布局、安装和材料选择等。
3.电气系统：规定了风电机组电气系统的防雷要求，包括电源系统、控制系
统、通信系统等的防雷措施和设备选择等。
4.雷电预警与监测：规定了风电机组雷电预警和监测系统的设计、施工和检
测要求，包括雷电预警系统的布局、安装和运行，以及雷电监测数据的处理和分析等。
5.验收与评估：规定了风电机组防雷工程的验收和评估要求，包括验收程序、
评估标准和安全性能测试等。
总之，风电雷电防护与检测标准是为了确保风电机组在雷电环境下能够安全、可靠地运行而制定的一系列标准和规范。
在实际工作中，风电企业应该遵循这些标准，加强风电机组的防雷保护，提高其运行的安全性和可靠性。
风机叶片防雷方案
风机叶片防雷方案随着现代工业的发展，风机在工业生产中扮演着重要的角色。
然而，由于环境中存在雷电活动，风机在运行过程中可能会受到雷击的影响，给设备带来损坏甚至事故风险。
因此，为了保证风机的安全稳定运行，我们需要采取一系列的防雷措施，特别是对风机叶片进行防雷处理。
在防雷方案中，我们需要对风机叶片进行良好的接地处理。
通过将叶片与地面建立良好的接触，能够有效地将雷电击中叶片的电流引导到地面，避免电流对叶片造成损坏。
为了实现良好的接地效果，可以采用压接式接地装置，将叶片与风机主体的金属结构连接起来，形成一个低阻抗的接地回路。
在风机叶片的设计和制造过程中，我们需要考虑雷电的冲击和电压的分布情况。
在叶片的设计中，可以采用导电材料或导电涂层来增加叶片的导电性，以提高叶片对雷电的耐受能力。
此外，叶片的形状和结构也应该合理设计，以减少雷电对叶片的冲击和压力，降低叶片损坏的风险。
为了进一步提高风机叶片的防雷能力，我们可以在叶片表面覆盖一层防雷涂层。
防雷涂层具有较高的导电性能，能够有效地将叶片表面的雷电电荷引导到地面，避免电荷积累和放电。
防雷涂层应该具有耐腐蚀、耐磨损和耐高温等特性，以确保其长期有效地保护叶片不受雷电的影响。
为了提高风机叶片的防雷能力，我们还可以在叶片表面安装雷电防护装置。
雷电防护装置可以通过改变雷电的传播路径，减少雷电对叶片的冲击和破坏。
常见的雷电防护装置包括避雷针、避雷网和避雷线等，可以根据具体情况选择合适的装置进行安装。
在实际应用中，为了确保风机叶片的防雷效果，我们需要定期对防雷装置进行检测和维护。
定期检查叶片接地装置的接触情况，保证接地导体和地面的良好接触；检查防雷涂层的磨损和老化情况，及时更换和修复；检查雷电防护装置的安装和接地情况，确保其正常运行。
此外，在雷电活动频繁的地区，还可以考虑增加防雷装置的数量和密度，以提高风机叶片的防雷能力。
风机叶片防雷方案是保证风机安全运行的重要措施。
通过合理的接地处理、设计和制造、防雷涂层和雷电防护装置的应用，能够有效地保护风机叶片免受雷电的影响。
简介风电场防雷检测
简介风电场防雷检测
风电场防雷检测是为了确保风力发电设施在雷电天气中能够安全运行而进行的检测和预防性措施。
由于风电场通常位于开阔的区域，风机结构较高，成为雷电的易受袭击目标。
因此，防雷检测对于维护设备安全和延长设备寿命至关重要。
以下是风电场防雷检测的一般概念：
1.雷电风险评估：在建设风电场之前，进行雷电风险评估是关键的一步。
这包括分析该地区雷电活动的频率和强度，以及设施的高度和结构。
根据评估结果，可以确定需要采取的防雷措施。
2.避雷装置：避雷装置是风电场防雷的重要组成部分。
这些装置通常包括避雷针、避雷线和接地系统。
它们被设计用于引导雷电流，以减缓或阻止雷电对设备的直接影响。
3.雷电监测系统：雷电监测系统用于实时监测周围环境的雷电活动。
这可以通过雷达、闪电探测仪等设备来实现。
及时的雷电监测可以帮助风电场运营人员采取紧急措施，例如暂停运行风机，以减小雷电对设备的影响。
4.维护和检测：定期的维护和检测是确保风电场防雷系统有效性的关键。
这可能包括对避雷装置和接地系统的视觉检查、电气测试，以及监测系统的正常运行。
5.培训：风电场工作人员需要接受关于防雷系统的培训，以便在雷电风险增加时采取适当的行动。
这包括了解设备停机程序、紧急处理程序和设备的安全操作。
6.数据记录和分析：对防雷系统的性能进行数据记录和分析是一个重要的过程。
通过监测系统的效果，可以及时调整和改进防雷措施，以适应不断变化的环境条件。
浅析风电叶片雷电防护试验
•应用•电器与能效管理技术(2017N〇.22)浅析风电叶片雷电防护试验李达蔚(大唐洱源凤羽风电有限责任公司，云南大理671000)摘要：针对风机防雷问题，采用雷电试验方法。
在实验室模拟自然界的真实雷击情况，一方面复现自然界真实的雷击环境，了解风电机组遭受雷击的原理;另一方面及时有效地检验防雷系统的效果，完善防雷系统的防雷性能。
通过对风电叶片试验方法的研究说明，分析了检验防雷系统的试验方法，对研究风电叶片雷电防护具有重要指导意义。
关键词：风电叶片；雷电防护试验；防雷性能；防雷系统中图分类号：TM 866文献标志码：A文章编号：2095-8188(2017)22-0063-03D O I：10.16628/j. cnki. 2095-8188.2017. 22. 012李达蔚（1965—），男，工程师，主要从事电力系统自动化研究。
Analysis on Wind Power Blade Lightning Protection TestLI Dawei(Datang Eryuan Fengyu Wind Power Co.，Ltd.，Dali 671000, China)Abstract：For wind turbine lightning protection,lightning test is used. In laboratory,it simulates nature, s real lightning stroke, on the one hand, that can reproduce nature, s real lightning environment to understand the principle of lightning stroke the unit suffered, on the other hand, it can in time and effectively inspect the effect of lightning protection system and perfect the lightning protection performance. The research of wind turbine blade test shows that the analysis of the test for inspecting lightning protection system has an important guide significance for studying wind turbine blade lightning protection.Key words ：wind turbine blade ；lightning protection test ；lightning protection performance ；lightning protection system〇引言近年来我国大力发展风力发电，实际风场运 行表明风机面临的主要问题是如何安全稳定地运 行。

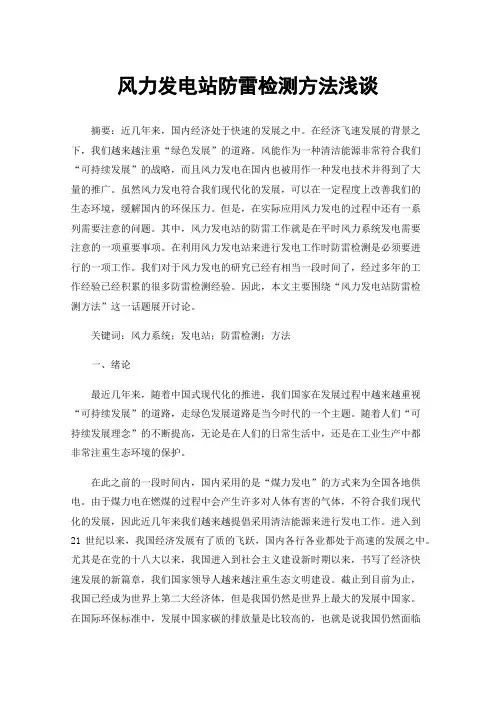

风力发电站防雷检测方法浅谈
风力发电站防雷检测方法浅谈摘要：近几年来，国内经济处于快速的发展之中。
在经济飞速发展的背景之下，我们越来越注重“绿色发展”的道路。
风能作为一种清洁能源非常符合我们“可持续发展”的战略，而且风力发电在国内也被用作一种发电技术并得到了大量的推广。
虽然风力发电符合我们现代化的发展，可以在一定程度上改善我们的生态环境，缓解国内的环保压力。
但是，在实际应用风力发电的过程中还有一系列需要注意的问题。
其中，风力发电站的防雷工作就是在平时风力系统发电需要注意的一项重要事项。
在利用风力发电站来进行发电工作时防雷检测是必须要进行的一项工作。
我们对于风力发电的研究已经有相当一段时间了，经过多年的工作经验已经积累的很多防雷检测经验。
因此，本文主要围绕“风力发电站防雷检测方法”这一话题展开讨论。
关键词：风力系统；发电站；防雷检测；方法一、绪论最近几年来，随着中国式现代化的推进，我们国家在发展过程中越来越重视“可持续发展”的道路，走绿色发展道路是当今时代的一个主题。
随着人们“可持续发展理念”的不断提高，无论是在人们的日常生活中，还是在工业生产中都非常注重生态环境的保护。
在此之前的一段时间内，国内采用的是“煤力发电”的方式来为全国各地供电。
由于煤力电在燃煤的过程中会产生许多对人体有害的气体，不符合我们现代化的发展，因此近几年来我们越来越提倡采用清洁能源来进行发电工作。
进入到21世纪以来，我国经济发展有了质的飞跃，国内各行各业都处于高速的发展之中。
尤其是在党的十八大以来，我国进入到社会主义建设新时期以来，书写了经济快速发展的新篇章，我们国家领导人越来越注重生态文明建设。
截止到目前为止，我国已经成为世界上第二大经济体，但是我国仍然是世界上最大的发展中国家。
在国际环保标准中，发展中国家碳的排放量是比较高的，也就是说我国仍然面临着较高的碳排放量这一难题。
不过，我们国家领导人已经针对这一问题提出了明确的整治措施。
我们预计在本世纪30年代实现“碳达峰”的目标，在本世纪60年代达到“碳中和”的发展布局。
浅谈风力发电机组防雷检测方法及注意事项
浅谈风力发电机组防雷检测方法及注意事项摘要：近年来，风电行业成为雷灾影响最严重行业之一。
由于风电机组安装环境及自身结构、运行方式具有一定特殊性，使得当前风电机组防雷检测也具有其特点，本文从风电机组构成着手，对风电机组防雷安全检测方法研究，使风电机组防雷检测具有更强针对性和可操作性。
随着我国新能源事业发展，近年来风电行业进入快速发展阶段。
风电机组作为风力发电主要设备，是否能安全运行关系到整个风电市场持续健康发展。
一直以来，风电机组防雷安全检测都是一个受到风电设计、生产、安装调试、运行等各环节高度重视问题。
1 风电机组防雷安全检测现状尽管电力行业有关于防雷设计相关国家标准或行业标准，但由于风电机组防雷安全检测涉及技术问题很多，加之国内使用风电设备以进口或引进国外技术生产为主，各国采用标准不一，对风电机组防雷要求也各不同。
造成目前我国风电防雷检测相关标准缺乏针对性和可操作性，使得从事风电机组防雷检测的技术人员莫衷一是，这也是风电行业防雷安全检测亟需加强和解决的问题。
2 风电机组工作原理与构成2.1工作原理风力发电就是将自然界中风能利用叶轮转化成旋转的机械能，然后经由低速主轴，利用齿轮箱将转动速度提高至异步发电机转速，再由高速联轴器带动发电机产生出电能，最后通过变流器励磁把由发电机定子输出电能并到电网中。
风电机组由传动、电气控制、偏航及支承系统等组成。
2.2基本构成风力发电机组传动系统由叶轮、主轴、主轴承、齿轮箱、联轴器、发电机组成。
叶片因位置相对较高易受直接雷击；而雷电电弧可能引起主轴承、齿轮箱齿轮材料表面凹陷和融化，引起啮合面之间磨损加剧；由主轴侵入雷电过电压可能造成发电机定子绕组、主绝缘击穿。
偏航系统由偏航电机、偏航齿箱、回转支承等组成。
雷电对偏航系统危害主要是损坏偏航电机、接近开关的光传感器、限位开关、偏航控制器等。
支承系统包括塔架（筒）、基础环、钢筋混凝土基础，塔架（筒）既是传递雷电流引下线，又对内部设备与线路起到很好屏蔽作用，对整个电气、控制系统防雷起到不可替代作用。
风机叶片防雷方案
风机叶片防雷方案一、引言风机叶片是风力发电系统中非常重要的组成部分，其主要功能是将风的动能转化为机械能，推动发电机转子产生电能。
然而，在雷电活动频繁的地区，风机叶片容易成为雷击的目标，造成严重的损坏甚至破坏整个风机系统。
因此，采取一系列的防雷措施对于确保风机叶片的安全运行至关重要。
二、风机叶片防雷方案1. 金属导电材料覆盖在风机叶片表面覆盖一层金属导电材料，如铝板或铜板，可以有效地分散雷电的能量。
这样一来，当雷电击中风机叶片时，金属导电材料能够迅速将雷电能量传导到地面，减小雷击对风机叶片的损害。
2. 接地系统建立良好的接地系统是防雷的重要措施之一。
通过将风机叶片与地面建立良好的导电连接，可以将雷电能量迅速地引导到地面，保护风机叶片免受雷击的破坏。
为了确保接地系统的效果，需要定期对接地系统进行检测和维护，确保接地电阻符合要求。
3. 轴向封闭设计采用轴向封闭设计可以有效地减少雷电击中风机叶片的可能性。
轴向封闭设计是指在风机叶片的轴向方向上设置避雷装置，将雷电能量引导到地面，避免雷电直接击中叶片表面，从而减小雷击对叶片的影响。
4. 导电涂层在风机叶片表面涂覆一层导电涂层，可以增加风机叶片的导电性能，进一步分散雷电能量。
导电涂层通常采用导电聚合物或导电涂料制成，能够有效地吸收和分散雷电能量，保护风机叶片不受雷击的损害。
5. 避雷针在风机叶片的高处设置避雷针，可以有效地吸引雷电，保护风机叶片免受雷击的破坏。
避雷针通常采用尖锐的金属材料制成，能够在雷电来临时迅速释放电荷，将雷电引导到地面，减小雷击对风机叶片的影响。
6. 雷电监测系统安装雷电监测系统可以实时监测风机叶片周围的雷电活动情况，及时预警并采取相应的防护措施。
雷电监测系统通常由雷达、传感器和监测设备组成，能够准确地监测雷电的强度、距离和方向，为风机叶片的防雷提供有效的数据支持。
7. 定期检查和维护定期对风机叶片进行检查和维护是确保其防雷效果的重要环节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于叶片防雷及接地的避免措施和检查方法整理如下，希望有所帮助。
一、目前叶片雷击基本为：雷电释放巨大能量，使叶片结构温度急剧升高，分解叶片内部气体高温膨胀，
压力上升造成爆裂破坏（更有叶片内存在水分而产生高温气体，爆裂）。
叶片防雷系统的主要目标是避免雷电直击叶片本体而导致叶片损害。
经过统计：不管叶片是用木头或玻璃纤维制成，或是叶片包导电体，雷电导致损害的范围取决于叶片的形式。
叶片全绝缘并不减少被雷击的危险，而且会增加损害的次数。
多数情况下被雷击的区域在叶尖背面（或称吸力面）。
根据以上叙述，叶片防雷设计一般在叶尖装有接闪器捕捉雷电，再通过敷设在叶片内腔连接到叶片根部的导引线使雷电导入大地，约束雷电，保护叶片。
二、按IEC61400-24标准的推荐值，叶片防雷击铜质电缆导线截面积最小为50平方毫米。
如果为高发区，
可适当增加铜质电缆导线截面积。
三、我集团近期刚出的一个检查标准：
1、叶片吊装前，逐片检查叶片疏水孔通畅。
2、叶片吊装前，逐片检查叶片表面是否存在损伤。
3、叶片吊装前，应逐片检查叶片防雷引下线连接是否完好、防雷引下线截面是否损伤，检测叶片接闪器到叶片根部法兰之间的直流电阻，并做好检测记录。
若叶片接闪器到叶片根部法兰之间的直流电阻值
高于20 mΩ，应仔细检查防雷引下线各连接点联接是否存在问题。
叶片接闪器到叶片根部法兰之间直流电阻测量采用直流微欧计、双臂电桥或直流电阻测试仪（仪器分辨率不低于 1 mΩ），采用四端子法测量，检查叶片叶尖及叶片上全部接闪点与叶片根部法兰之间直流电阻，每点应测三次取平均值。
4、机组吊装前后，应检查变桨轴承、主轴承、偏航轴承上的泄雷装置（碳刷、滑环、放电间隙
等）的完好性，并确认塔筒跨接线连接可靠。
表1 防雷检查及测试验收清单。
