刀具的磨损和刀具的耐用度全解共27页文档
合集下载
刀具磨损、破损和使用寿命(刀具耐用度
•
刀具与切屑、工件间的接触表面经常是新鲜表面；
• 接触压力非常大；
• 接触表面的温度很高；
磨料磨损
冷焊磨损 刀具磨损形式： 扩散磨损 氧化磨损 热电磨损（扩散磨损一种）
§ 6-2刀具磨损过程及磨钝标准
6.2.1刀具磨损过程（后刀面磨损值VB随时间延长而增大）
刀具磨损过程分为三个阶段:
①初期磨损阶段（OA段）
切削时间T
图6-11刀具磨损曲线
3）在双对数坐标上是一直线（在一定速度范围内)
lg vc = - m lg T + lg A
m = tg φ
A为当 T=1s （min）时纵坐标截距
泰勒公式 （6-4）
vc =A /Tm
或：
T= C1 /vcz
（z =1/m）
A— 与工件材料有关的系数 m— 切削速度对刀具使用寿命的影响程度
Cv T 1/ m 1/ n 1/ p vc f a p
※ 当用硬质合金车刀切削碳钢时，切削用 量与刀具的经验公式为
T
Cv v f
5 c 1.75 0.75 p Nhomakorabeaa
式中 C——与工件材料、刀具材料和其他条件 v 有关的常数。
※ 切削用量中切削速度对刀具使用寿命 T 影响最大；其次是进给量；切削深度影 响最小。
6.1.2后刀面磨损 6.1.3前、后刀面同时磨损
a)后刀面磨损
b)前刀面磨损 hd > 0.5mm
c)前、后刀面 同时磨损 0.1mm< hd <0.5mm
hd <0.1mm
图1 – 24 刀具磨损的形式
★刀具磨损原因 刀具磨损经常是机械的、热的、化学的三种作用 的综合结果。 ★刀具磨损特点（状态）
刀具磨损与耐用度
机械制造技术基础
第1章 切削与磨削过程
பைடு நூலகம்
1.5 刀具磨损与耐用度
1
1.5 刀具磨损与耐用度
内容提要
1. 2. 3. 4. 5. 6.
刀具的磨损方式； 刀具的磨损原因； 刀具的磨损过程； 刀具的磨钝标准； 刀具耐用度； 刀具的破损。
重点难点
1. 刀具的磨损原因； 2. 刀具耐用度的概念及影响因素。
18
1.5.4 刀具的磨钝标准
在金属切削的科学研究中多数按后刀面磨损宽度VB来制 定磨钝标准。规定磨钝标准的两点考虑：
①充分利用正常磨损阶段的磨损量，适用于粗加工和半 精加工。 ② 根据加工精度和表面质量要求规定磨钝标准。
国际标准ISO推荐硬质合金外圆车刀的磨钝标准，可以 是以下任何一种： （1） VB=0.3mm； （2）如果主后刀面为无规则磨损，取VB max=0.6mm； （3）前面磨损量KT=0.06+0.3f（f为进给量）
◆ 粘结磨损（冷焊） —— 刀具材料与工件材料亲和力大 —— 刀具材料与工件材料硬度比小 —— 中等偏低切速
粘结磨损加剧
◆ 扩散磨损 —— 高温下发生 ◆ 氧化磨损 —— 高温情况下，在切削刃工作边界发生
15
1.5.3 刀具的磨损过程
刀具磨损过程 3个阶段
后刀面磨损量VB 初期磨损 正常磨损 急剧磨损
在双对数坐标上的T—v曲线
26
1.5.5 刀具耐用度 1）切削用量对刀具耐用度的影响 b. 进给量、背吃刀量与刀具耐用度的关系
f= B / Tn ap= C/Tp
综合以上三式，可以得到切削用量三要素与耐用度的关系：
T CT / vc
ym
f ap
第1章 切削与磨削过程
பைடு நூலகம்
1.5 刀具磨损与耐用度
1
1.5 刀具磨损与耐用度
内容提要
1. 2. 3. 4. 5. 6.
刀具的磨损方式； 刀具的磨损原因； 刀具的磨损过程； 刀具的磨钝标准； 刀具耐用度； 刀具的破损。
重点难点
1. 刀具的磨损原因； 2. 刀具耐用度的概念及影响因素。
18
1.5.4 刀具的磨钝标准
在金属切削的科学研究中多数按后刀面磨损宽度VB来制 定磨钝标准。规定磨钝标准的两点考虑：
①充分利用正常磨损阶段的磨损量，适用于粗加工和半 精加工。 ② 根据加工精度和表面质量要求规定磨钝标准。
国际标准ISO推荐硬质合金外圆车刀的磨钝标准，可以 是以下任何一种： （1） VB=0.3mm； （2）如果主后刀面为无规则磨损，取VB max=0.6mm； （3）前面磨损量KT=0.06+0.3f（f为进给量）
◆ 粘结磨损（冷焊） —— 刀具材料与工件材料亲和力大 —— 刀具材料与工件材料硬度比小 —— 中等偏低切速
粘结磨损加剧
◆ 扩散磨损 —— 高温下发生 ◆ 氧化磨损 —— 高温情况下，在切削刃工作边界发生
15
1.5.3 刀具的磨损过程
刀具磨损过程 3个阶段
后刀面磨损量VB 初期磨损 正常磨损 急剧磨损
在双对数坐标上的T—v曲线
26
1.5.5 刀具耐用度 1）切削用量对刀具耐用度的影响 b. 进给量、背吃刀量与刀具耐用度的关系
f= B / Tn ap= C/Tp
综合以上三式，可以得到切削用量三要素与耐用度的关系：
T CT / vc
ym
f ap
刀具磨损与刀具耐用度
机械磨损在各种切削速度下都存在，低速切削 时，机械磨损是刀具磨损的主要原因。
（2）粘结磨损
粘结又称为冷焊，是指刀具与工件或切屑接触 到原子间距离时产生结合的现象。粘结磨损是指工 件或切屑的表面与刀具表面之间的粘结点因相对运 动，刀具一方的微粒被对方带走而造成的磨损。
各种刀具材料都会发生粘结磨损。在中、 高速切削下，当形成不稳定积屑瘤时，粘结磨损 最为严重；当刀具和工件材料的硬度比较小时， 由于相互间的亲和力较大，粘结磨损也较为严重； 当刀具表面的刃磨质量较差时，也会加剧粘结磨 损。
3．刀具磨损过程
如右图所示，刀 具的磨损过程可以分 为初期磨损阶段、正 常磨损阶段和急剧磨 损阶段。
（1）初期磨损阶段
初期磨损阶段的磨损特点是：在开始磨损的 极短时间内，后刀面磨损量VB上升很快。初期磨 损阶段的后刀面磨损量VB一般为0.05～0.1mm， 其大小与刀具刃磨质量有关。
Hale Waihona Puke （2）正常磨损阶段（3）扩散磨损
扩散磨损是指由于在高温作用下，刀具与工件 接触面间分子活性较大，造成合金元素相互扩散置换， 使刀具材料的机械性能降低，再经摩擦作用而造成的 磨损。扩散磨损是一种化学性质的磨损。
扩散磨损的速度主要取决于切削速度和切削温 度。切削速度和切削温度愈高，扩散磨损速度愈快。
（4）氧化磨损
氧化磨损是指在高温下，刀具表面发生氧 化反应生成一层脆性氧化物，该氧化物被工件和 切屑带走而造成的磨损。氧化磨损也是一种化学 性质的磨损。在主、副切削刃工作的边界处与空 气接触，最容易发生氧化磨损。
正常磨损阶段的磨损特点是：磨损缓慢、均匀， 后刀面磨损量VB随切削时间延长近似成比例增加。
正常磨损阶段是刀具工作的有效阶段。曲线的 斜率代表了刀具正常工作时的磨损强度。磨损强度 是衡量刀具切削性能的重要指标之一。
（2）粘结磨损
粘结又称为冷焊，是指刀具与工件或切屑接触 到原子间距离时产生结合的现象。粘结磨损是指工 件或切屑的表面与刀具表面之间的粘结点因相对运 动，刀具一方的微粒被对方带走而造成的磨损。
各种刀具材料都会发生粘结磨损。在中、 高速切削下，当形成不稳定积屑瘤时，粘结磨损 最为严重；当刀具和工件材料的硬度比较小时， 由于相互间的亲和力较大，粘结磨损也较为严重； 当刀具表面的刃磨质量较差时，也会加剧粘结磨 损。
3．刀具磨损过程
如右图所示，刀 具的磨损过程可以分 为初期磨损阶段、正 常磨损阶段和急剧磨 损阶段。
（1）初期磨损阶段
初期磨损阶段的磨损特点是：在开始磨损的 极短时间内，后刀面磨损量VB上升很快。初期磨 损阶段的后刀面磨损量VB一般为0.05～0.1mm， 其大小与刀具刃磨质量有关。
Hale Waihona Puke （2）正常磨损阶段（3）扩散磨损
扩散磨损是指由于在高温作用下，刀具与工件 接触面间分子活性较大，造成合金元素相互扩散置换， 使刀具材料的机械性能降低，再经摩擦作用而造成的 磨损。扩散磨损是一种化学性质的磨损。
扩散磨损的速度主要取决于切削速度和切削温 度。切削速度和切削温度愈高，扩散磨损速度愈快。
（4）氧化磨损
氧化磨损是指在高温下，刀具表面发生氧 化反应生成一层脆性氧化物，该氧化物被工件和 切屑带走而造成的磨损。氧化磨损也是一种化学 性质的磨损。在主、副切削刃工作的边界处与空 气接触，最容易发生氧化磨损。
正常磨损阶段的磨损特点是：磨损缓慢、均匀， 后刀面磨损量VB随切削时间延长近似成比例增加。
正常磨损阶段是刀具工作的有效阶段。曲线的 斜率代表了刀具正常工作时的磨损强度。磨损强度 是衡量刀具切削性能的重要指标之一。

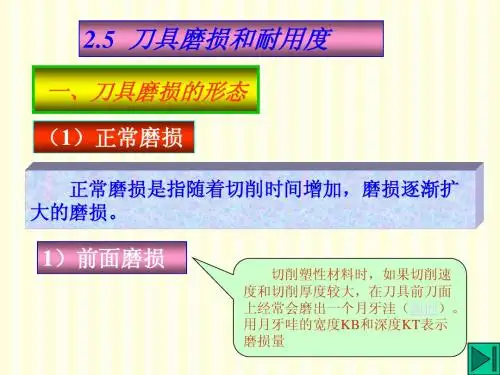

2.5刀具磨损与耐用度
3）前面和后面同时磨损 4）边界磨损
切削钢料时，常在主切削刃靠近工件 外皮处以及刀尖处的后刀面上，磨出较深 的沟纹，这就是边界磨损（图例）。加工 铸、锻等外皮粗糙的工件，也容易发生边 界磨损。
（2）非正常磨损
1）脆性破损
刀具的非正常磨损是 指在切削过程中，刀具的 磨损量尚未达到磨钝标准 值就突然无法正常使用， 即刀具发生破损。
防止刀具破损的措施
针对被加工工件材料和零件的特点，合理选择刀具材料的种
类和牌号；
合理选择刀具几何参数； 保证刀具焊接和刃磨质量，避免因焊接、刃磨不善而带来的
各种缺陷。尽量使用机夹可转位不重磨刀具；
合理选择切削用量，避免过大的切削力和过高的切削温度，
避免产生积屑瘤；
提高工艺系统的刚性，消除可能产生振动的因素，如加工余
（5）相变磨损
当切削温度达到或超过刀 具材料的相变温度时，刀具材 料中的金相组织将发生变化， 硬度显著下降，引起的刀具磨 损称为相变磨损。
图3-29 切削速度对刀具磨损强度的影响
1-硬质点磨损； 2-粘结磨损；3-扩散磨损；4-化学磨损
三、刀具磨损过程及磨钝标准
1.刀具磨损过程 2.刀具的磨钝标准
精度的、单刃的刀具高。 对于机夹可转位刀具，由于换刀时间短，为使切削刃始终处 于锋利状态，刀具耐用度可选得低些。 对于换刀、调刀比较复杂的数控刀具、自动线刀具以及多刀 加工时，刀具耐用度应选得高些，以减少换刀次数，保证整机和 整线的可靠工作。 精加工刀具切削负荷小，刀具耐用度应比粗加工刀具选得高 些。 大件加工时，为避免一次进给中中途换刀，刀具耐用度应选 得高些。
量不均匀，表面硬度不均匀，铰刀、铣刀等回转类刀具各刀齿 的刃尖不在同一圆周上等现象；
1-5刀具磨损与耐用度解析
1.磨粒磨损（硬质点磨损）：切屑、工件材料中含有的一
些碳化物、氮化物和氧化物等硬质点以及积屑瘤碎片等，可在 刀具表面刻划出沟纹。
2.粘接磨损：切屑、工件与前、后刀面之间，存在着很大的压
力和强烈的摩擦，形成新鲜表面接触而发生冷焊粘接。由于摩 擦面之间的相对运动，冷焊接破裂被一方带走，从而造成冷焊 磨损。
有时在前、后刀面和切屑、工件的接触层上，刀具表 层材料发生塑性流动而丧失切削能力。 3. 防止刀具破损的措施：在提高刀具材料的强度和抗热 振性能的基础上：
1) 合理选择刀具材料的牌号。
防止刀具破损的措施ቤተ መጻሕፍቲ ባይዱ
2) 选择合理的刀具角度。通过调整前角、后角、刃倾 角和主、副偏角，增加切削刃和刀尖的强度；在主 切削刃上磨出倒棱，可以有效的防止崩刃。
刀具磨损曲线
在双对数坐标 上的T-v曲线
影响刀具耐用度的因素
1）切削用量的影响
（提1高）而切降削低速度vcT m A 在一定速度范围内，T随着vc的
（2）背吃刀量和进给量
T
CT
/ vc ym
f
a yn yp p
or
vc
Cv
/Tm
f
a yv xv p
2）刀具几何参数的影响
（1）主偏角：在不引起振动的情况下，减小主偏角。
1. 磨粒磨损 2. 粘结磨损 3. 扩散磨损 4. 化学磨损
三 刀具磨损过程
刀具磨损过程
1）初期磨损阶段 2）正常磨损阶段 3）剧烈磨损阶段
四 刀具磨钝标准
刀具的磨钝标准：通常指刀具后刀面磨损带中
间部位平均磨损量VB允许达到的最大值。
国际标准ISO推荐硬质合金外圆车刀耐用度的磨钝标准，可以 使下列任何一种： （1）VB＝0.3mm； （2）如果主后面为无规则磨损，取＝0.6mm； （3）前面磨损量KT＝0.06+0.3f（f为进给量）。
些碳化物、氮化物和氧化物等硬质点以及积屑瘤碎片等，可在 刀具表面刻划出沟纹。
2.粘接磨损：切屑、工件与前、后刀面之间，存在着很大的压
力和强烈的摩擦，形成新鲜表面接触而发生冷焊粘接。由于摩 擦面之间的相对运动，冷焊接破裂被一方带走，从而造成冷焊 磨损。
有时在前、后刀面和切屑、工件的接触层上，刀具表 层材料发生塑性流动而丧失切削能力。 3. 防止刀具破损的措施：在提高刀具材料的强度和抗热 振性能的基础上：
1) 合理选择刀具材料的牌号。
防止刀具破损的措施ቤተ መጻሕፍቲ ባይዱ
2) 选择合理的刀具角度。通过调整前角、后角、刃倾 角和主、副偏角，增加切削刃和刀尖的强度；在主 切削刃上磨出倒棱，可以有效的防止崩刃。
刀具磨损曲线
在双对数坐标 上的T-v曲线
影响刀具耐用度的因素
1）切削用量的影响
（提1高）而切降削低速度vcT m A 在一定速度范围内，T随着vc的
（2）背吃刀量和进给量
T
CT
/ vc ym
f
a yn yp p
or
vc
Cv
/Tm
f
a yv xv p
2）刀具几何参数的影响
（1）主偏角：在不引起振动的情况下，减小主偏角。
1. 磨粒磨损 2. 粘结磨损 3. 扩散磨损 4. 化学磨损
三 刀具磨损过程
刀具磨损过程
1）初期磨损阶段 2）正常磨损阶段 3）剧烈磨损阶段
四 刀具磨钝标准
刀具的磨钝标准：通常指刀具后刀面磨损带中
间部位平均磨损量VB允许达到的最大值。
国际标准ISO推荐硬质合金外圆车刀耐用度的磨钝标准，可以 使下列任何一种： （1）VB＝0.3mm； （2）如果主后面为无规则磨损，取＝0.6mm； （3）前面磨损量KT＝0.06+0.3f（f为进给量）。
模块一 金属切削原理 课题三 刀具磨损和耐用度讲解
• 精加工刀具切削负荷小，刀具耐用度应比粗加工刀具选得高些。 • 大件加工时，为避免一次进给中中途换刀，刀具耐用度应选得高些。
四、任务实施
1.磨损原因 （1）刀具正常磨损原因
刀具磨损是切削加工中普遍存在的现象,它是由机械摩擦和 热效应两方面作用造成的，主要原因有：磨粒磨损、粘结磨损、 扩散磨损、相变磨损、氧化磨损。
1.磨粒磨损
在切削过程中，刀具上经常被一些硬质点刻出深浅 不一的沟痕，从而产生的磨损。磨粒磨损对高速钢作用 较明显。
（2）粘结磨损 刀具与工件材料接触到原子间距离时产生的结合现
象，称粘结。粘结磨损就是由于接触面滑动在粘结处产 生剪切破坏造成。低、中速切削时，粘结磨损是硬质合 金刀具的主要磨损原因。
• 1)前角 前角增大，切削温度降低，刀具耐用度增高； 但前角太大，切削刃强度低、散热差，且易于破损，刀 具耐用度T反而下降了。
• 2)主、副偏角 刀尖圆弧半径增大、主偏角减小，刀具强度增加，
散热条件得到改善，故刀具耐用度增高。 适当减小副偏角和增大刀尖圆弧半径都能提高刀具
强度，改善散热条件，使刀具耐用度增高。
(1)切削用量
ap、f、vc增大，刀具耐用度T减小，且vc影响最大，f次 之，ap最小。所以在优选切削用量以提高生产率时，选择 先后顺序为：
首先选择一个尽量大的ap，其次根据加工条件和要求选 取允许的最大的进给量f，最后在刀具耐用度和机床功率允 许的情况下选取最大的切削速度vc 。
(2)刀具几何参数
பைடு நூலகம்
2. 刀具耐用度方程
当用硬质合金车刀切削σb=0.736GPa的碳素钢时， （CT——与工件材料、刀具材料和其他切削条件有关的常 数）。实验公式为
T
vc5 f
四、任务实施
1.磨损原因 （1）刀具正常磨损原因
刀具磨损是切削加工中普遍存在的现象,它是由机械摩擦和 热效应两方面作用造成的，主要原因有：磨粒磨损、粘结磨损、 扩散磨损、相变磨损、氧化磨损。
1.磨粒磨损
在切削过程中，刀具上经常被一些硬质点刻出深浅 不一的沟痕，从而产生的磨损。磨粒磨损对高速钢作用 较明显。
（2）粘结磨损 刀具与工件材料接触到原子间距离时产生的结合现
象，称粘结。粘结磨损就是由于接触面滑动在粘结处产 生剪切破坏造成。低、中速切削时，粘结磨损是硬质合 金刀具的主要磨损原因。
• 1)前角 前角增大，切削温度降低，刀具耐用度增高； 但前角太大，切削刃强度低、散热差，且易于破损，刀 具耐用度T反而下降了。
• 2)主、副偏角 刀尖圆弧半径增大、主偏角减小，刀具强度增加，
散热条件得到改善，故刀具耐用度增高。 适当减小副偏角和增大刀尖圆弧半径都能提高刀具
强度，改善散热条件，使刀具耐用度增高。
(1)切削用量
ap、f、vc增大，刀具耐用度T减小，且vc影响最大，f次 之，ap最小。所以在优选切削用量以提高生产率时，选择 先后顺序为：
首先选择一个尽量大的ap，其次根据加工条件和要求选 取允许的最大的进给量f，最后在刀具耐用度和机床功率允 许的情况下选取最大的切削速度vc 。
(2)刀具几何参数
பைடு நூலகம்
2. 刀具耐用度方程
当用硬质合金车刀切削σb=0.736GPa的碳素钢时， （CT——与工件材料、刀具材料和其他切削条件有关的常 数）。实验公式为
T
vc5 f
刀具的磨损和刀具的耐用度
而确定v。
1.4加工质量和生产率 1.4.1加工质量
1.加工精度 (1)尺寸精度 零件的实际尺寸与理想尺寸相
接近的程度。 (2)形状精度 零件的实际形状与理想形状相
接近的程度。 (3)位置精度 零件几何要素的实际位置与理
想位置相接近的程度。
2.表面质量
(1)表面粗糙度 1)加工后的残留面积
2)其它影响因素 鳞刺 积屑瘤 振动
目前常用的工件材料，按相对加工性可以分 为8级。
相对加工性
3.已加工表面质量
较容易获得好的表面质量的材料，其切削加 工性能就较好。
4.切屑控制或断屑的难易
易于断屑的材料，其切削加工性较好。例如， 自动机床和深孔钻削就需要断屑容易。
5.单位切削力
在相同切削条件下，切削力较小的材料，其 切削加工性好。
(2)工件材料强度和硬度较高，选低的切削速 度；反之则选较高的切削速度。
(3)刀具材料的切削性能愈好，切削速度愈高。
1.5材料的切削加工性
工件材料切削加工性是指在一定切削条件下， 对工件材料进行切削加工的难易程度。
1.5.1衡量材料切削加工性的指标 1.一定刀具耐用度下的切削速度VT 当刀具耐用度为T时，切削某种材料所允许的
前刀面
(3)边界磨损 在主切削刃靠近工件外皮处以及副切削刃靠
近刀尖处的后刀面上，磨出较深的沟纹。 1)工件材料 加工铸、锻件等外皮粗糙的工件。 2)原因 在刀刃附近的前、后刀面上，压应力
和剪应力很大，但工件外表面处的切削刃 上应力突然下降，形成很高的应力梯度， 引起很大的剪应力。 3)度量 用VN的宽度。
2)残余应力
残余应力是指没有外力作用的情况下，在物 体内部保持平衡而存留的应力。
a.切削温度
1.4加工质量和生产率 1.4.1加工质量
1.加工精度 (1)尺寸精度 零件的实际尺寸与理想尺寸相
接近的程度。 (2)形状精度 零件的实际形状与理想形状相
接近的程度。 (3)位置精度 零件几何要素的实际位置与理
想位置相接近的程度。
2.表面质量
(1)表面粗糙度 1)加工后的残留面积
2)其它影响因素 鳞刺 积屑瘤 振动
目前常用的工件材料，按相对加工性可以分 为8级。
相对加工性
3.已加工表面质量
较容易获得好的表面质量的材料，其切削加 工性能就较好。
4.切屑控制或断屑的难易
易于断屑的材料，其切削加工性较好。例如， 自动机床和深孔钻削就需要断屑容易。
5.单位切削力
在相同切削条件下，切削力较小的材料，其 切削加工性好。
(2)工件材料强度和硬度较高，选低的切削速 度；反之则选较高的切削速度。
(3)刀具材料的切削性能愈好，切削速度愈高。
1.5材料的切削加工性
工件材料切削加工性是指在一定切削条件下， 对工件材料进行切削加工的难易程度。
1.5.1衡量材料切削加工性的指标 1.一定刀具耐用度下的切削速度VT 当刀具耐用度为T时，切削某种材料所允许的
前刀面
(3)边界磨损 在主切削刃靠近工件外皮处以及副切削刃靠
近刀尖处的后刀面上，磨出较深的沟纹。 1)工件材料 加工铸、锻件等外皮粗糙的工件。 2)原因 在刀刃附近的前、后刀面上，压应力
和剪应力很大，但工件外表面处的切削刃 上应力突然下降，形成很高的应力梯度， 引起很大的剪应力。 3)度量 用VN的宽度。
2)残余应力
残余应力是指没有外力作用的情况下，在物 体内部保持平衡而存留的应力。
a.切削温度
第六节 刀具磨损和刀具寿命讲解
T=CT/V1/m f1/m1 ap1/m2 =CT/Vx f yapz
式中 CT——刀具寿命系数，与工件材料、切削条件有关； x、y、z——指数，分别表示切削用量对刀具寿命T的影响， x＞y＞z.
切削用量对刀具寿命T影响由大到小的顺序为：V → f → ap
五、刀具破损
刀具破损分为脆性破损和塑性破损。脆性破损又分为早期和后期两种。 早期脆性破损——切削刚开始或短时间切削后即发生破损，前后刀面尚未产生明显的磨损
通常，高速钢刀具主要磨损原因：硬质点磨损、粘接磨损。
三、刀具磨损过程及磨钝标准
1、刀具的磨损过程 随着切削时间的延长，刀具的磨损将增加。根据切削试验，以切削时间和刀具后刀面
磨 损量VB（或前刀面月牙洼磨损深度KT）为横坐标和纵坐标，可得刀具的磨损典型曲线，如 图所示。由图可知：刀具磨损过程可以分三个阶段。
⑴ 初期磨损阶段 这一阶段磨损曲线的斜率较大，说明磨损较快。因为新刃磨的刀具刃口锋利 ，后刀面
与加工表面接触面积较小，压应力较大；且新刃磨刀具的后刀面存在粗糙不平之处及显微裂 纹等缺陷，所以这一阶段磨损速率较大。
这一阶段时间较短，磨损量通常为：0.05~0.1mm，其大小与刃磨质量有关。 ⑵ 正常磨损阶段
1、刀具寿命及刀具总寿命 刀具寿命：一把刀具由刃磨后开始使用，直至达到磨钝标准所经历的实际切削时间称刀具寿 命。
刀具总寿命：一把新刀从第一次投入使用，直至这把刀完全报废为止所经历的实际切削时间 称刀具总寿命。
2、刀具寿命的经验公式（切削用量与刀具寿命的关系）
⑴ 切削速度与刀具寿命的关系
选定磨钝标准，固定其他切削条件，在常用的切削速度范围内，取不同的的速度进行
⑶ 关于磨钝标准的几点说明 ① 手册中的磨钝标准，不是固定不变的，应根据实际加工条件灵活应用。 a） 粗加工时，VB值可取偏大值，VB=0.6mm； 精加工时， VB值应取偏小值，VB=0.1mm； b） 加工工艺系统刚性差时，为避免在磨钝标准内产生振动，VB值应取小值。 c） 加工难加工材料时， VB值应取偏小； d） 加工大型工件，为避免中途换刀， VB值可取偏大值，此时通常采用较低的切削速度。
切削原理 -刀具磨损及耐用度
（3）急剧磨损阶段（Ⅲ）
当磨损带宽度增加到限度后，切削刃变钝， 0 ↓（为零或 负），Fr 、 ↑，刀—工分子亲和力增加，刀具磨损↑↑→ 更换刀具或刃磨刀具。
§3-1金属切削过程的基本规律
2．刀具磨钝标准： 刀具磨损到一定限度不能继续使用，这个磨损限度→磨钝 标准。 ★ ISO标准 一般刀具后刀面上都有磨损，测量方便， ISO统一规定： 以1/2背吃刀量处的后刀面上测定的磨损带宽度VB作为刀具 的磨钝标准。 →以后刀面上均匀磨损区的平均磨损量VB→刀具的磨钝标准。 ★自动化作业标准 自动化生产中的精加工刀具，常以沿工件径向的刀具磨损尺 寸作为刀具的 磨钝标准→径向磨损量NB。
§3-1金属切削过程的基本规律
3．扩散磨损：高温 切削金属材料时，切屑、工件与刀具接触过程中，双方的化 学元素相互扩散，改变了材料原来成分和结构，使刀具表层 变得脆弱，从而造成刀具磨损。 示例: 用硬质合金刀具切削钢时，从800℃开始，硬质合金中的钴 扩散到切屑、工件，WC分解为钨和碳后扩散给工件→硬质合 金表面贫钨和碳，钴减少，降低粘结强度，而工件的铁和碳 →高脆性的复合碳化物。 固态下，金属原子扩散从浓度高的区域—浓度低的区域流动。
§3-1金属切削过程的基本规律
1．磨粒磨损（硬质点磨损） 工件材料中硬质点、脱落积屑瘤碎片对刀具表面的机械划伤 →刀具磨损。 硬质点：
VC ）； →碳化物（ Fe3C 、TiC 、
氮化物（ TiN 、Si3 N 4 ）； 氧化物（ SiO2 、 Al2 O3 ）； 金属间的化合物。 低速刀具（手工刀具、高速钢刀具）在前刀面和后刀面上发 现由于磨粒磨损产生的沟纹。
M —该工序单位时间内所分担的全厂总开支；
Ct —刀具成本。
对于车外圆：C pr KMT m KMtcT m1 KCt T m1 Mtt ， 令
当磨损带宽度增加到限度后，切削刃变钝， 0 ↓（为零或 负），Fr 、 ↑，刀—工分子亲和力增加，刀具磨损↑↑→ 更换刀具或刃磨刀具。
§3-1金属切削过程的基本规律
2．刀具磨钝标准： 刀具磨损到一定限度不能继续使用，这个磨损限度→磨钝 标准。 ★ ISO标准 一般刀具后刀面上都有磨损，测量方便， ISO统一规定： 以1/2背吃刀量处的后刀面上测定的磨损带宽度VB作为刀具 的磨钝标准。 →以后刀面上均匀磨损区的平均磨损量VB→刀具的磨钝标准。 ★自动化作业标准 自动化生产中的精加工刀具，常以沿工件径向的刀具磨损尺 寸作为刀具的 磨钝标准→径向磨损量NB。
§3-1金属切削过程的基本规律
3．扩散磨损：高温 切削金属材料时，切屑、工件与刀具接触过程中，双方的化 学元素相互扩散，改变了材料原来成分和结构，使刀具表层 变得脆弱，从而造成刀具磨损。 示例: 用硬质合金刀具切削钢时，从800℃开始，硬质合金中的钴 扩散到切屑、工件，WC分解为钨和碳后扩散给工件→硬质合 金表面贫钨和碳，钴减少，降低粘结强度，而工件的铁和碳 →高脆性的复合碳化物。 固态下，金属原子扩散从浓度高的区域—浓度低的区域流动。
§3-1金属切削过程的基本规律
1．磨粒磨损（硬质点磨损） 工件材料中硬质点、脱落积屑瘤碎片对刀具表面的机械划伤 →刀具磨损。 硬质点：
VC ）； →碳化物（ Fe3C 、TiC 、
氮化物（ TiN 、Si3 N 4 ）； 氧化物（ SiO2 、 Al2 O3 ）； 金属间的化合物。 低速刀具（手工刀具、高速钢刀具）在前刀面和后刀面上发 现由于磨粒磨损产生的沟纹。
M —该工序单位时间内所分担的全厂总开支；
Ct —刀具成本。
对于车外圆：C pr KMT m KMtcT m1 KCt T m1 Mtt ， 令
刀具磨损和刀具寿命讲解
2.塑性破损
在刀具前刀面与切屑、后刀面与工件接触面上， 由于过高的温度和压力的作用，刀具表层材料将 因发生塑性流动而丧失切削能力，这就是刀具的 塑性破损。抗塑性破损能力取决于刀具材料的硬 度和耐热性。硬质合金和陶瓷的耐热性好，一般 不易发生这种破损。相比之下，高速钢耐热性较 差，较易发生塑性破损。
刀具的破损形式分为脆性破损和塑性破损。 1.脆性破损 硬质合金刀具和陶瓷刀具切削时，在机械应力和热应
力冲击作用下经常发生以下几种形态的破损： (1)崩刃 切削刃产生小的缺口。在继续切削中，缺
口会不断扩大, 导致更大的破损。用陶瓷刀具切削及 用硬质合金刀具作断续切削时，常发生这种破损。 (2)碎断 切削刃发生小块碎裂或大块断裂，不能继 续进行切削。用硬质台金刀具和陶瓷刀具作断续切削 时，常发生这种破损。 (3)剥落 在刀具的前、后刀面上出现剥落碎片，经 常与切削刃一起剥落，有时也在离切削刃一小段距离 处剥落。陶瓷刀具端铣时常发生这种破损。 (4)裂纹破损 长时间进行断续切削后，因疲劳而引 起裂纹的一种破损。热冲击和机械冲击均会引发裂纹， 裂纹不断扩展合并就会引起切削刃的碎裂或断裂。
(4)合理选择切削用量 防止出现切削力过大和切 削温度过高的情况。
(5)工艺系统应有较好的刚性 防止因为振动而损 坏刀具。
1.刀具磨损的形式
切削时，刀具的前、后刀面与切屑及已加工表面相接触，产生剧烈摩 擦。在接触区内有相当高的温度和压力。因此在前后刀面上都会发生磨损。 但它们的磨损情况有各自不同的特点，而且相互影响：刀具磨损形式有以 下几种：
前刀面磨损
后刀面磨损
边界磨损
(1)前刀面磨损(月牙洼磨损) 切削塑性材料时，如果切 削速度和切削厚度较大，切屑在前刀向上经常会磨出一个 月牙洼。出现月牙洼的部位就是切削温度最高的部位。月 牙洼和切削刃之间有一条小棱边，月牙洼随着刀具磨损不 断变大，当月才洼扩展到使棱边变得很窄时，切削刃强度 降低，极易导致崩刃。月牙洼磨损量以其深度KT表示 。
