水轮机及其选择
第二章水轮机及其选择水力机械❑水轮机+发电机：水轮发电机组❑功能：发电❑水泵+电动机：水泵抽水机组。
❑功能：输水❑水泵+水轮机：抽水蓄能机组。
❑功能：抽水蓄能水轮机水轮机是将水能转变为旋转机械能，从而带动发电机发出电能的一种机械，是水电站动力设备之一。
2.1 水轮机的类型和构造()()()()()()()()()()()()()()⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎨⎧⎪⎩⎪⎨⎧⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎨⎧⎪⎩⎪⎨⎧⎪⎩⎪⎨⎧ 双击式 斜击式 切击式水斗式冲击式贯流调桨式贯流定桨式贯流转桨式贯流式 斜流式 轴流调桨式 轴流定桨式 轴流转桨式轴流式 混流式反击式水轮机SJ XJ CJ GT GD GZ GL XL ZT ZD ZZ ZL HL一、反击式水轮机❑定义：利用水流的势能和动能做功的水轮机称为反击式水轮机。
❑特征：转轮的叶片为空间扭曲面，流过转轮的水流是连续的，而且在同一时间内，所有转轮叶片之间的流道都有水流通过，即水流充满转轮室。
反击式水轮机类型❑1.混流式：水流径向流入转轮，轴向流出。
适用范围：H=30-700 m , 单机容量：几万kW-几十万kW适用于高水头小流量电站。
三峡水电站水轮机转轮❑2. 轴流式：水流沿转轮轴向流入，轴向流出，水流方向始终平行于主轴。
轴流定浆式：叶片不能随工况的变化而转动。
轴流转浆式：叶片能随工况的变化而转动，进行双重调节（导叶开度、叶片角度)。
3. 斜流式：水流经过转轮时是斜向的。
转轮叶片随工况变化而转动，高效率区广。
常用于抽水蓄能水电站。
反击式水轮机类型4. 贯流式：水轮机的主轴装置成水平或倾斜。
不设蜗壳，水流直贯转轮。
水流由管道进口到尾水管出口都是轴向的。
适用于低水头、大流量的河床式和潮汐水电站。
二、冲击式水轮机❑定义：利用水流的动能来做功的水轮机为冲击式水轮机。
❑特征：由喷管和转轮组成。
水流以自由水流的形式(P=Pa)冲击转轮，利用水流动能(V方向、大小改变)产生旋转力矩使转轮转动。
在同一时刻内，水流只冲击着转轮的一部分，而不是全部冲击式水轮机的类型❑水斗式特点是由喷泉嘴出来的射流沿圆周切线方向冲击转轮上的水斗作功。
水斗式水轮机是冲击式水轮机中目前应用最广泛的一种机型。
❑斜击式：射流中心线与转轮转动平面呈斜射角度❑双击式：水流穿过转轮两次作用到转轮叶片上 斜击、双击水轮机构造简单，效率低，用于小型电站水斗式水轮机转轮轮叶轮盘三、水轮机的工作参数❑反映水轮机工作状况特性值的一些参数，称水轮机的基本参数。
❑由水能出力公式: P=9.81ηQH 可知，其基本参数包括工作水头H、流量Q、出力P、效率η，此外还有工作力矩M、机组转速n。
❑（1）毛水头H=E A-E C=Z上-Z下m❑（2）水轮机的工作水头毛水头-水头损失=净水头(即水轮机的工作水头)❑（3）特征水头：表示水轮机的运行范围和运行工况。
最大工作水头H：电站运行范围内水轮机水头的最大值max最小工作水头H：电站运行范围内水轮机水头的最小值min设计水头H：水轮机在最高效率点运行时的净水头r平均水头H：电站运行范围内，考虑负荷喝工作历时的水轮w机水头的加权平均值2.流量(m 3/s)❑单位时间内通过水轮机的水量Q 随H 、P 的变化而变化，H 、P 一定时，Q 也一定，当H=H r 、P=P 额时，Q 为最大在H r 、n r 、N r 运行时——Q r3.转速❑水轮机单位时间内旋转的次数称为水轮机的转数，用n表示，单位为r/min。
❑正常情况下机组的转速保持为固定转速，该转速称为额定转速，并与发电机的同步转速相等。
4.出力与效率❑（1）出力(水轮机的输出功率)P ：指水轮机轴传给发电机组的功率。
水轮机的输入功率(水流传给水轮机的能量)为：水轮机的输出功率：❑（2）效率：η=P out /P in 一般η=80%~95%)(81.9kW QH QH P in ==γ)(81.9kW QH P P in out ηη==❑反击式水轮机的型号水轮机型式+ 转轮型号(比转数)+主轴布置型式+ 水轮机室特征+ 转轮标称直径(cm)HL240 ——LJ ——410●混流式水轮机，型号240（比转速)，立轴，金属蜗壳，转轮直径为410cmZZ440 ——LH ——430●轴流转浆式水轮机，型号440，立轴，混凝土蜗壳，转轮直径430cm❑冲击式水轮机的型号同轴安装的转轮数+ 水轮机型号+ 转轮型号(比转数)+ 主轴布置型式+ 转轮标称直径(cm)+ 每个转轮上喷嘴数+ 设计射流直径(cm)2CJ30 ——W——120/2×10●转轮型号为30，水斗式水轮机，卧轴，一根轴上两个转轮，转轮直径为120cm,每个转轮两个喷嘴，设计射流直径为10cm。
水轮机型式的代号水轮机型式代号水轮机型式代号混流式HL贯流调桨式GT斜流式XL贯流定桨式GD 轴流转桨式ZZ水斗（冲击）式CJ轴流调桨式ZT斜击式XJ轴流定桨式ZD双击式SJ贯流转桨式GZ主轴布置形式和结构特征的代号名称代号名称代号立轴L罐式G卧轴W全贯流式Q 金属蜗壳J灯泡式P 混凝土蜗壳H竖井式S 明槽式M虹吸式X 有压明槽式My轴伸式Z❑各种水轮机转轮标称直径D1HL：转轮叶片进口边上最大直径ZL、XL：转轮叶片轴心线相交处的转轮室内径 CJ：转轮与射流中心线相切处节圆直径练习❑（1）HL220-WJ-71❑（2）ZZ560-LH-1130❑（3）GD600-WP-250❑（4）2CJ22-W-120/2×10 ❑（5）SJ40-W-50/40答案❑1.混流式水轮机，转轮型号是220，卧轴，金属蜗壳，转轮直径为71cm❑2.表示轴流转浆式水轮机，转轮型号560，立轴，混凝土蜗壳，转轮标称直径为1130cm❑3.贯流定桨式水轮机，转轮型号为600，卧轴，灯泡式水轮机室，转轮标称直径250cm❑4.表示水斗式(冲击式)水轮机，同一轴上装有2个转轮，卧轴布置，转轮标称直径为120cm，每个转轮有2个喷嘴，喷嘴设计射流直径为10cm❑5.表示双击式水轮机，转轮型号40，卧轴布置，转轮标称直径为50cm，转轮轴向长度为40cm。
五、水轮机的主要过流部件❑反击式水轮机的主要过流部件(1) 进水(引水)部件—蜗壳：将水流均匀、旋转，以最小水头损失送入转轮。
(2) 导水机构（导叶及控制设备)：控制工况(3) 转轮（工作核心)：能量转换，决定水轮机的尺寸、性能、结构。
(4) 泄水部件(尾水管):回收能量、排水至下游。
（一）混流式水轮机基本构造水流—蜗壳—座环—导叶—转轮—尾水管—下游❑水轮机的引水部件又称引水室。
作用：引导水流均匀、平顺、轴对称地进入水轮机的导水机构，并使水流在进入导叶前形成一定的环流，以提高水轮机的效率和运行稳定性。
❑开敞式：槽中水流有自由水面❑封闭式：槽中水流无自由水面开敞式引水室压力槽式罐式蜗壳金属蜗壳(1)蜗壳的功用及型式❑功用：蜗壳是水轮机的进水部件，把水流以较小的水头损失，均匀对称地引向导水机构，进入转轮。
❑型式：金属蜗壳：当H>40m时采用金属蜗壳。
其断面为圆形，适用于中高水头的水轮机混凝土蜗壳：适用于低水头大流量的水轮机。
(2)蜗壳断面尺寸的拟定❑①主要参数包括：A、断面形状：（a）圆形断面；（b）梯形断面❑①主要参数包括：B 、蜗壳的包角φ：蜗壳末端(鼻端)到蜗壳进口断面之间的中心角。
●a、金属蜗壳：φ=340º～350º,常取345º●b、混凝土蜗壳：φ0=180º～270º,一般取180º❑①主要参数包括：C 、蜗壳进口断面的平均流速Vc ●a 、金属蜗壳：K ——流速系数，查图2-28；H ——水轮机水头，一般以额定水头Hr 计算。
●b 、混凝土蜗壳：查图2-29HK V c金属蜗壳进口断面的平均流速流速系数混凝土蜗壳进口断面的平均流速Vc可由下图查取❑水力计算的目的:确定蜗壳各中间断面的尺寸，绘出蜗壳单线图，为厂房设计提供依据。
❑①金属蜗壳的水力计算❑计算假设：等流速：各断面沿圆周放心的切向流速V u不变，且等于蜗壳进口断面的平均流速V c。
即V u＝V c＝常数等流速矩：水流的流速矩不变，即V u R＝常数❑①金属蜗壳的水力计算a ）对于进口断面●断面的面积●断面的半径●从轴中心线到蜗壳边缘的半径 b ）对于中间任一断面c c c c V Q V Q A 3600m ax ϕ==πϕπρc cV Q A 3600max max ==max max 2ρ+=a r R m ax 360Q Q ii ϕ=πϕρc ii V Q 360m ax =ia i r R ρ2+=❑①金属蜗壳的水力计算由此可以绘出蜗壳平面图单线图。
其步骤为：(a) 确定φ0和V c；(b) 求A c、ρmax、R max；(c) 由φi 确定A i、ρi、R i。
❑②混凝土蜗壳的水力计算（自学）(1) 求进口断面积；(2) 根据水电站具体情况选择断面型式，并确定断面尺寸，使其A ＝A c(3) 选择顶角与底角点的变化规律(直线或抛物线)，以虚线表示并画出1、2、3…….等中间断面。
(4) 测算出各断面的面积，绘出：A = f(R)关系曲线。
(5) 按绘出F = f(φ)直线。
(6) 根据φi 确定Fi 、Ri 及断面尺寸，绘出平面单线图。
ci u i i V Q V Q A ︒==360max ϕ②混凝土蜗壳的水力计算（自学）2.导水部件引导水流以一定的方向进入转轮，形成一定的速度矩，并根据机组负荷的变化调节水轮机的流量以达到改变水轮机功率的目的导叶转臂连杆控制环接力器水轮机座环1－上环；2－下环；3－固定导叶。
水轮机的标准与选择
2021年7月17日星期六
第四章 水轮机选择
水轮机是水电站中最主要动力设备之一，影 响电站的投资、制造、运输、安装、安全运 行、经济效益。
根据H、N的范围选择水轮机是水电站主要
设计任务之一，目标是使水电站充分利用水 能，安全可靠运行。
4.1 水轮机的标准系列
一、水轮机的系列型谱 我国在1974年编制了反击式水轮机暂行系列型谱， 其中所列出的转轮，是经过长期实践验证在某 一水头段的性能优异的转轮。
2.水电站技术资料：河流梯级开发方案、水库的调节性 能、水电站布置方案、地形、地质、水质、泥沙情况、 总装机容量、水电站运输、安装技术条件；水文资料： 特征流量及特征水头、下游水位流量关系曲线。
3.水电站有关经济资料：机电设备价格、工程单价、年 运行费等。
4.电力系统资料：系统负荷构成，水电站的作用及运行 方式等。
4.1 水轮机的标准系列 四、水轮机系列应用范围图
4.2 水轮机的选择
一、水轮机选型设计的内容 1.确定机组台数及单机容量 2.选择水轮机型式（型号）及装置方式
3.确定水轮机参数D1、n、Hs、Za；Z0、d0
4.绘制水轮机运转特性曲线 5.确定蜗壳、尾水管的形式及其尺寸，估算水轮
机的重量和价格。
330 380 410 450 500 550 600 650 700 750 800 850 900 950 1000
说明：括号内的数字表示仅适用于轴流式水轮机。
4.1 水轮机的标准系列
三、水轮发电机标准同步转速
磁极对数 3 4 同步转速 1000 750
n 磁极对数 16 18
5
7
8
9
10
600 428.6 375 333.3 300

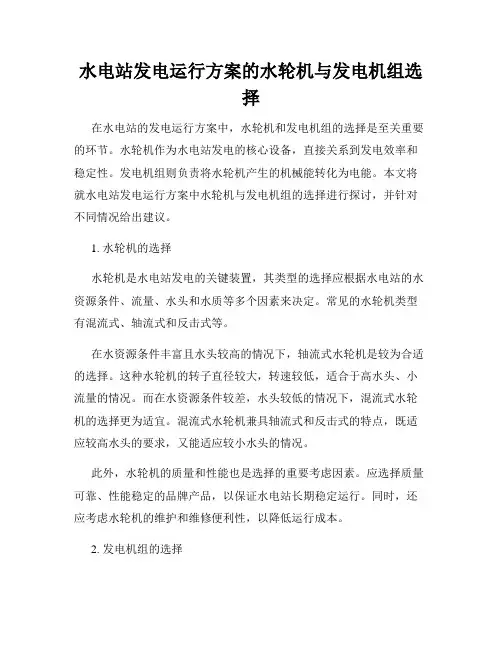

水电站发电运行方案的水轮机与发电机组选择
水电站发电运行方案的水轮机与发电机组选择在水电站的发电运行方案中，水轮机和发电机组的选择是至关重要的环节。
水轮机作为水电站发电的核心设备，直接关系到发电效率和稳定性。
发电机组则负责将水轮机产生的机械能转化为电能。
本文将就水电站发电运行方案中水轮机与发电机组的选择进行探讨，并针对不同情况给出建议。
1. 水轮机的选择水轮机是水电站发电的关键装置，其类型的选择应根据水电站的水资源条件、流量、水头和水质等多个因素来决定。
常见的水轮机类型有混流式、轴流式和反击式等。
在水资源条件丰富且水头较高的情况下，轴流式水轮机是较为合适的选择。
这种水轮机的转子直径较大，转速较低，适合于高水头、小流量的情况。
而在水资源条件较差，水头较低的情况下，混流式水轮机的选择更为适宜。
混流式水轮机兼具轴流式和反击式的特点，既适应较高水头的要求，又能适应较小水头的情况。
此外，水轮机的质量和性能也是选择的重要考虑因素。
应选择质量可靠、性能稳定的品牌产品，以保证水电站长期稳定运行。
同时，还应考虑水轮机的维护和维修便利性，以降低运行成本。
2. 发电机组的选择发电机组是将水轮机产生的机械能转化为电能的设备，其性能直接影响到发电效率和电能质量等因素。
在选择发电机组时，应考虑以下几个方面：首先，应根据水轮机的转速和功率确定发电机组的额定转速和容量。
发电机组的转速应与水轮机的转速相匹配，以保证能够高效转化机械能为电能。
同时，发电机组的容量也应与水轮机的功率相适应，以充分利用水资源，提高发电效率。
其次，应考虑发电机组的电压等级和功率因数。
电压等级应根据输电线路的要求和电网接入条件来确定，以保证发电机组能够正常并稳定地向电网输出电能。
功率因数则应根据输电和用户需求来确定，以避免无功功率的浪费，提高电能利用率。
最后，还应考虑发电机组的可靠性和稳定性。
发电机组作为水电站的主要设备之一，应选择质量可靠、性能稳定的产品，以确保长期稳定的发电运行。
此外，发电机组的维护和维修便利性也是需要考虑的因素，以降低运行成本。
水轮机台数选择原则
水轮机台数选择原则1.引言1.1 概述水轮机是一种利用水能转化为机械能的装置，广泛应用于水力发电、农田灌溉等领域。
水轮机的台数选择是基于工程设计和经济效益考虑的重要问题。
本文将介绍水轮机台数选择的原则，以期为相关工程提供一定的指导。
首先，水轮机台数选择的原则与水力发电站的规模和水资源情况密切相关。
在水资源充沛的情况下，可以选择较多的水轮机台数，充分利用水能资源，提高发电效率。
而在水资源匮乏的情况下，应该通过合理的台数选择，实现最大限度的发电利用率。
其次，水轮机台数的选择还需要考虑到电网负荷的需求。
发电站的规模应该与电网的需求相匹配，避免发电过剩或供电不足的情况发生。
根据电网负荷的变化情况，可以合理调整水轮机的启停数量，以满足电力系统对电能的需求。
此外，水轮机台数的选择还需要综合考虑工程投资和运维成本。
水轮机的购置、安装和运行维护等方面的费用会影响整个发电工程的经济效益。
因此，在台数选择时需要进行充分的经济性分析，找到最佳的平衡点，使得投入与产出能够达到最优化。
综上所述，水轮机台数选择需要考虑水资源情况、电网需求和经济效益等因素。
只有在全面考虑各个方面的因素，并找到合适的平衡点，才能实现水轮机台数选择的最佳决策。
在未来的研究中，我们可以进一步研究水轮机台数选择的优化方法，以提高水能利用效率和经济性。
文章结构部分的内容可以如下编写：1.2 文章结构本文分为引言、正文和结论三个部分。
引言部分首先对水轮机台数选择的背景进行简要介绍，旨在引起读者的兴趣。
接着，详细阐述了本文的结构和内容安排，以便读者能够清晰地了解文章的整体结构和各部分之间的逻辑关系。
正文部分从水轮机台数选择的背景入手，对该问题进行深入探讨，旨在阐明为何进行水轮机台数选择是必要的。
在正文的核心部分，将详细介绍水轮机台数选择的原则，包括但不限于经济性原则、安全性原则、可靠性原则等。
每个原则将逐一进行解释和论述，以便读者全面理解水轮机台数选择原则的内涵和应用。
水轮机历年试题及答案
水轮机历年试题及答案一、单项选择题（每题2分，共20分）1. 水轮机的效率是指（）。
A. 机械效率B. 热效率C. 转换效率D. 功率效率答案：C2. 水轮机的转速与水头的关系是（）。
A. 无关B. 成正比C. 成反比D. 先增加后减少答案：B3. 以下哪种水轮机类型适合于低水头、大流量的水电站（）。
A. 混流式B. 轴流式C. 斜流式D. 冲击式答案：B4. 水轮机的出力与转速的关系是（）。
A. 无关B. 成正比C. 成反比D. 先增加后减少5. 水轮机的出力与流量的关系是（）。
A. 无关B. 成正比C. 成反比D. 先增加后减少答案：B6. 以下哪种水轮机类型适合于高水头、小流量的水电站（）。
A. 混流式B. 轴流式C. 斜流式D. 冲击式答案：D7. 水轮机的出力与导叶开度的关系是（）。
A. 无关B. 成正比C. 成反比D. 先增加后减少答案：B8. 水轮机的效率与导叶开度的关系是（）。
A. 无关B. 成正比C. 成反比D. 先增加后减少答案：D9. 水轮机的出力与水头的关系是（）。
B. 成正比C. 成反比D. 先增加后减少答案：B10. 水轮机的出力与转速的关系是（）。
A. 无关B. 成正比C. 成反比D. 先增加后减少答案：B二、多项选择题（每题3分，共15分）1. 水轮机的主要组成部分包括（）。
A. 转轮B. 导水机构C. 传动机构D. 发电机答案：A, B2. 影响水轮机效率的因素包括（）。
A. 水头B. 流量C. 转速D. 导叶开度答案：A, B, D3. 水轮机的类型主要有（）。
A. 混流式B. 轴流式D. 冲击式答案：A, B, C, D4. 水轮机的出力与以下哪些因素有关（）。
A. 水头B. 流量C. 转速D. 导叶开度答案：A, B, C, D5. 水轮机的效率与以下哪些因素有关（）。
A. 水头B. 流量C. 转速D. 导叶开度答案：A, B, D三、判断题（每题1分，共10分）1. 水轮机的效率总是100%。
水轮发电机选择
水轮发电机的选择计算一、 发电机型式的选择水轮发电机按其轴线位置可分为立式布置和卧式布置两类，大中型机组一般采用立式布置，卧式布置通常用于中小型机组及贯流式机组。
本电站采用立式布置，立式布置又分为悬式和伞式两种。
悬式布置和伞式布置的适用条件，查参考【2】P 149表3-1，悬式适用于转速大于150/min r ，伞式适用于转速小于150/min r 。
因为水轮机的标准转速为166.7r/min ，所以水轮发电机选用悬式布置。
水轮发电机的冷却方式采用径向通风密闭式空气循环冷却。
二、 主要尺寸估算待选水轮发电机的有关参数如下：发电机型式：悬式 标准转速：166.7r/min 磁极对数：18外形尺寸计算如下：1、极距τ根据统计资料分析,极距与每极的容量关系如下: 42ps K f j =τ cm 参考【2】P 159公式3-2式中9,,,10~8,:18;:);(:本设计中取线速度高的取上限容量大一般为系数磁极对数发电机额定容量j f K P p KVA s =f s =N f ／cos ＆, cos ＆为功率因数角，取cos ＆取0.875。
f s =247423／0.875=282769KV A 。
418*2282769*9=τ=84.73 cm由上求出τ后,尚应校核发电机在飞逸状态下,转子飞逸线速度V f 是否在转子材料允许范围内。
V K V f f = 参考【2】P 160公式3-3式中飞逸线速度秒时在数值上等于极距周当频率转子额定线速度的比值确定与额定转速机组的飞逸转速与水轮机型式有关或按飞逸系数:;/50,:;,:f e f f V f V n n K τ= f K = f n ／e n =308.4／166.7=1.85; V =τ=84.73 cm.V K V f f ==1.85*84.73=156.75m ／s查参【2】P 160，转子磁轭的材料用整圆叠片。
2、定子内径i D 计算公式： τπpD i 2==3.784*18*2π=971.43 cm 参考【2】P 160公式3-43、定子铁芯长度t l 计算公式： ei f t n CD S l 2= cm 参考【2】P 160公式3-5式中：冷却方式为空冷取表见参考系数定子内径额定转速发电机额定容量,107,53]2[,:);(:);(:);(:6160-⨯=-C P C cm D rpm n KVA S i e f.7166*3.4971*10728276926-⨯=t l =256.79 cmt l ／τ=256.79／84.73=3.03＞3 ，通风较困难。

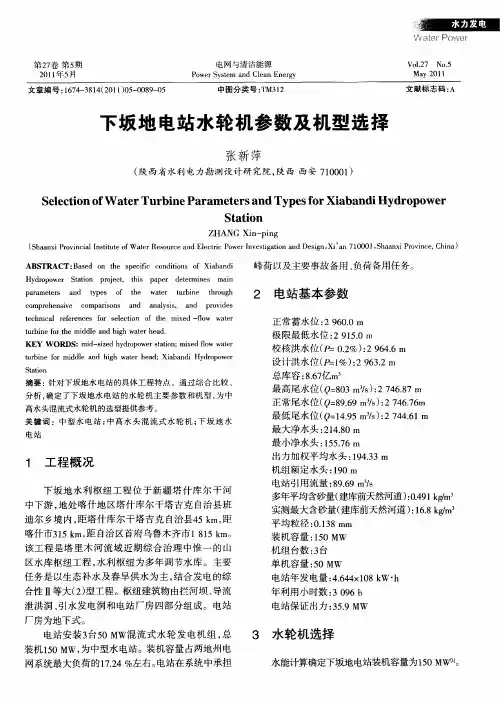

下坂地电站水轮机参数及机型选择
Ｗ ａ｛ ｝Ｐｏｗｅｒ ＠
第２ 卷 第 ５ ７ 期
２ １年 ５ ０１ 月
电 网与 清 洁 能源
Ｐｏ ｒＳ ｓｅ ａ ｅ ｎ Ｅｎｅｇ ｗｅ ｙ ｔｍ ｎｄ Ｃｌ ａ ｒｙ
Ｖｏ１ ７ Ｎｏ． ． ２ ５ Ｍ ａ ０１ｌ ｙ２
文章 编 号 ：６ ４ ３ １（ ０ １０ — ０ ９ ０ １７ — ８４ ２ １ ）５ ０ ８ — ５
２ 个方 案 比较 ， 机组 台数 多一 台 ， 相对 应 的配 电设 备 及 变压 器 也 多一 个 单 元 ，运 行 检 修 工 作 量 增 大 ， 管理 相 对 不便 。对 整 个 电站而 言 ４ 台机 组 较 ３ 台机 组 发 生事 故 的概 率 要 大 一 些 ， 排 机 组 检 修 的时 安
黧 学 ＿ ｛ ｝ ｐ，
根据 电站实 际情况 ，从 运行管理 的灵 活性及节 省投
资等方 面考 虑［机组 台数 宜在２ ４ ２ １ ， ～ 台范 围 内选 取 ， 台
数少 于２ ， 台 则运 行调 度不 灵 活 ， 台数 多于４ ， 投 台 则
资增加较 大 ， 不经济 。根据 电力系统负 荷上涨 速度 、 典型 日负荷 图 、 电网结 构和系统 要求 的备用容 量 、 重 复容量 以及 电站 的保 证出力 、发 电和 供水流量 的匹
电站 引用流量 ：９６ ／ ８ ．９ｍ３ ｓ
ＫＥＹ ＯＲＤＳ Ｗ ：ｍｉ － ｉｅ ｙ ｒ ｐ ｗ ｒｓ ｔ ｎ ｍｉ ｅ ｏ ａｅ ｄ ｓ ｄ ｈ ｄ ｏ ｏ ｅ ｔ ｉ ； ｘ ｄ ｆ ｗ ｗ ｔｒ ｚ ａｏ ｌ ｔｒ ｉｅ ｆｒ ｍｉ ｄ ｅ ａ ｄ ｈ ｇ ａ ｅ ｅ ｄ ｕ ｂ ｎ ｄ ｌ ｎ ｉｈ ｗ ｔｒ ｈ ａ ；Ｘｉｂ ｎ ｉ Ｈｙ ｒ ｐ ｗ ｒ ｏ ａ ａ ｄ ｄ ｏ ｏ ｅ
5-5水轮机主要参数计算选择
§5.5 水轮机主要参数选择 反击式水轮机基本参数计算（用模型综合特性曲线计算）一、水轮机转轮标称直径D 1的确定r r r r H Q P D η2/311181.9'= (m) P r ---水轮机额定出力，P r = N f ／ηf ；N f ---发电机额定出力（机组容量）；η f --发电机的效率，大中型：ηf =0.95～0.97； Q 11---水轮机额定工况的单位流量；混流式水轮机由5%出力限制线得到Q 11；轴流式由汽蚀条件得到，或型谱表中推荐值； H r ---水轮机的额定水头；若取H=H max 进行计算，则求出的D 1太小，除H=H max 以外，均不能发出额定出力。
若取H=H min 进行计算，则求出的D 1太大，增加设备投资。
η：原型水轮机额定工况下的效率，在D 1未确定时，不能得出确切的η。
一般先取η=ηM +△η (△η=2～3%)，求得D 1后再修正。
计算出D 1计算值，按国家标准圆整为系列选择标称直径。
二、转速的选择1110D H n n a = n101---为原型水轮机的最优单位转速； Hr---为水电站的设计水头或平均水头；计算值按一般原则选择最接近的同步转速nr ，一般取大。
三、工作范围的验算求出水轮机的参数D 1、n 后，在模型综合特性曲线上绘出水轮机的相似工作范围，检验是否包括了高效率区，以验证D 1、n 的合理性。
四、最大吸出高度HS 的计算H H s )(90010σσ∆+-∇-≤ 计算时，选择H max 、H min 、H a 、H r 若干水头，分别计算出不工况下的吸出高度，从中选取最小值作为最大允许高度。
注意：计算H S 时，要用各水头下限制工况下空化系数。
五、安装高程计算▽▽=Z 下游水位+Hs(2) 用比转速和统计资料推算水轮机的基本参数 D 1的确定 r r r r H Q P D η2/311181.9'= 转速的选择 rrs P H n n 45= H S 的计算 H H z s σ-∇-≤90010。
水轮机的标准与选择
水轮机的标准与选择1. 引言水轮机是一种将水的动能转化为机械能的装置，广泛应用于水力发电、灌溉、水泵等领域。
在选择和设计水轮机时，了解水轮机的标准和选择因素非常重要。
本文将介绍水轮机的标准和选择技巧。
2. 水轮机的标准水轮机的标准是确保其质量和性能的重要依据。
以下是一些常见的水轮机标准：2.1 国际标准国际标准主要由国际电工委员会（IEC）和国际标准化组织（ISO）制定。
这些标准涵盖了水轮机的设计、制造、安装和运行等方面。
2.2 国家标准各个国家都有自己的水轮机标准，根据当地的环境和需求来制定。
例如，中国的国家标准有GB/T标准系列。
2.3 行业标准水轮机行业也有一些行业标准，旨在规范行业内企业的生产和运作。
这些标准通常由行业协会或相关机构制定。
3. 水轮机的选择要素在选择水轮机时，需要考虑以下要素：3.1 水轮机类型水轮机有多种类型，包括水轮式、斜流式、混流式和螺旋式等。
不同类型的水轮机适用于不同的工况和流量要求。
3.2 功率需求根据需要的功率大小选择适当的水轮机。
功率需求与流量、水头等参数有关。
3.3 水头条件水头是指水轮机工作时水位差的高度，直接影响水轮机的效率和性能。
选择水轮机时，需要考虑水头条件和允许的变化范围。
3.4 流量要求流量是指单位时间内通过水轮机的水量。
根据流量要求选择合适的水轮机。
3.5 效率要求效率是指水轮机将水的动能转化为机械能的比例。
根据效率要求选择合适的水轮机。
3.6 经济性考虑除了满足技术要求外，还需要考虑水轮机的经济性。
包括水轮机的价格、维护成本、寿命等因素。
4. 水轮机的选择流程以下是选择水轮机的一般流程：4.1 确定需求根据具体需求确定所需的水轮机参数，包括功率、水头、流量等。
4.2 查找候选水轮机根据需求参数，查找符合要求的水轮机型号和制造商。
4.3 进行技术评估与水轮机制造商进行沟通，了解其技术规格，并进行技术评估，包括效率、可靠性、维护等方面。
4.4 经济评估根据水轮机的价格、维护成本以及预期寿命等因素进行经济评估，确保选择的水轮机经济合理。
水轮机选型设计
⽔轮机选型设计第⼀章⽔轮机的选型设计第⼀节⽔轮机型号的初步选择⼀、沙溪⽔电站的主要参数H max =68.0m H p =50.0m H min =43.0m由《⽔利机械》P 36设计⽔头 H r 初算时可近似取（0.9~1.0）H p H r = 0.95×50.0= 47.5m 总装机35万kw⼆、因为沙溪⽔电站的⽔头范围为43.0m~68.0m,根据《⽔轮机》课本，符合此⽔头范围的要求，分别是 HL220，它的使⽤⽔头为30~70m 。
该⽔电站的⽔头范围为38-68m ，适合此⽔头范围⽔轮机的类型有斜流式和混流式。
⼜根据混流式⽔轮机的优点：（1）⽐转速范围⼴，适⽤⽔头范围⼴，可适⽤30-700m ；、（2）结构简单，价格低；（3）装有尾⽔管，可减少转轮出⼝⽔流损失；故选择混流式⽔轮机。
⼆．⽐转速的选择按我国⽔轮机的型谱推荐的设计⽔头与⽐转速的关系，⽔轮机的s n 为 )(19.270205.472000202000kw m H n rs ?=-=-=因此，选择s n 在260左右的⽔轮机为宜。
在⽔轮机型谱中有HL220，故按HL220进⾏计算三．单机容量第⼆节原型⽔轮机主要参数的选择按电站建成后,在电⼒系统的作⽤和供电⽅式,初步拟定为2台、3台、4台、5台四种⽅案进⾏⽐较。
HL220其主要参数如下：模型转轮直径D 1=46cm,导叶相对⾼度b 0/D 1=0.25 z 1=14, 最优⼯况n 10’=70r/min,Q 10’=1.0m 3/s,η=92%,ns0=255,σ=0.115; 限制⼯况Q 1’=1.150m 3/s,η=89%,σ=0.133. 最⼤单位飞逸⽐转速n 1p ’= 133 r/min⼀．（⼆台）1、计算转轮直径⽔轮机额定出⼒：kw N P GGr 4.17857198.0105.174=?==η式中：G η-----发电机效率,取0.98 G N -----机组的单机容量（KW ）取最优单位转速流量，Q 11r =1.14m 3/s ，对应的模型效率ηm=0.886，暂取效率修正值Δη=0.03，则设计⼯况原型⽔轮机效率η=ηm +Δη=0.916)(29.7916.05.4714.181.99183781.95.15.1111m H Q P D r r ===η按我国规定的转轮直径系列，计算值处于标准值7.0m 和7.5m 之间。
水轮发电机组中水轮机的选型设计
水轮发电机组中水轮机的选型设计摘要: 在水利水电系统中的建设过程, 怎样合理选择适用的水轮机组的类型对水轮机的性能是否优越十分重要。
因此应本着具体情况具体分析的原则设计相应的实践方案, 以提高其运行的灵活性。
本文着重阐述实践中应如何对水轮机组进行设计。
关键词: 水轮机组；特征；选型设计Abstract: In the water conservancy and hydropower system in the construction process, how to choose suitable hydraulic turbine type on turbine performance is superior is very important. It should be based on concrete analysis of the principles of design and the corresponding practices, in order to improve the operation flexibility. This paper focuses on the practice should be how to design of hydraulic turbine.Key words: turbine selection design; feature;0引言水轮机组的选型设计是水电站水力机械设计的重要组成部分。
发电机由水轮机驱动，它的转子短粗，机组的起动、并网所需时间较短，运行调度灵活。
水轮机组选型设计不仅为以后的电气部分、水工部分设计打下基础，同时也会影响到电站的机电设备投资、厂房投资及发电效益等经济指标。
因此，水轮机组的选型设计必须做到科学、准确、合理、先进，满足技术性能和经济指标的要求。
1水轮机选型设计的任务及内容水轮机是水电站中最主要动力设备之一，影响电站的投资、制造、运输、安装、安全运行、经济效益，因此根据H、N的范围选择水轮机是水电站中主要设计任务之一，使水电站充分利用水能，安全可靠运行。
