液晶玻璃基板工艺标准
液晶玻璃基板工艺
反射膜基板的工芸流程深圳市晶霸威电子有限公司素板Glass的清洗首先、先在外注工司对素板Glass進行清洗。
ITO膜的噴塗接地GlassITO ITOITOITO磁体加熱器加熱器反射膜的噴塗接地GlassAg AgAgAPC磁体加熱器加熱器感光樹脂液反射膜ITO膜Glass基板Glass基板Glass基板干版Glass基板UV光Glass基板Glass基板現像液Glass基板Glass基板蝕刻液Glass基板Glass基板Glass基板感光樹脂剥離液Glass基板Glass基板反射膜基板的清洗＋＋清洗用的毛刷乾燥後間隙ITO膜的噴塗接地GlassITO ITO O2 ITOITO磁体加熱器加熱器反射膜基板的清洗＋＋清洗用的毛刷乾燥後感光樹脂塗布?露光?現像①Glass基板Glass基板Glass基板Glass基板干版Glass基板UV光Glass基板Glass基板現像液Glass基板Glass基板蝕刻液Glass基板Glass基板Glass基板感光樹脂剥離液Glass基板Glass基板電極確認在緑灯下進行確認在鹵素灯下進行確認ガラスガラス利用背灯進行確認反射膜基板的清洗＋＋清洗用的毛刷乾燥後TOP膜的形成絶縁剤＋輔助Roller＋Anilox Roller版銅＋絶縁膜凸版Glass基板Glass基板UV照射本焼成?冷却Glass基板Glass基板反射膜基板的清洗＋＋清洗用的毛刷乾燥後配向膜的形成配向液＋輔助Roller＋Anoiax Roller版銅＋配向膜凸版Glass基板Glass基板本焼成?冷却Glass基板研磨綿布研磨Roller 研磨之後、在配向膜的表面形成同一方向的研磨軌跡。
＋Glass基板Glass基板研磨後的反射膜基板的清洗＋＋清洗用的毛刷乾燥後CP印刷刮板SP接着剤（CP導通剤）印刷干版Glass基板CP印刷後EB材的散布AIR＋静電気＋EB反射膜基板CF基板的工芸流程素板Glass的清洗首先、先在外注工司対素板Glass進行清洗。
液晶玻璃生产工艺
液晶玻璃生产工艺液晶玻璃是一种新型的显示材料，具有高亮度、低功耗、可塑性强等优点，在电子行业得到广泛的应用。
液晶玻璃的生产工艺主要包括以下几个步骤：1. 材料准备：液晶玻璃的制备材料主要包括二氧化硅、氮化硅、磷酸盐等。
在生产之前，需要对这些原料进行准备和筛选，确保原料的质量和纯度。
2. 玻璃基板制备：液晶玻璃的制作需要用到两块玻璃基板，分别作为上下层结构。
玻璃基板的制备主要包括玻璃熔化、拉伸、切割、磨砂等步骤。
这些步骤可以使玻璃基板具有较高的平整度和光滑度。
3. 涂布液晶层：首先将一层二氧化硅溶液均匀地涂覆在上层玻璃基板上，形成一层薄膜。
然后将液晶分子溶解在有机溶剂中，通过涂覆或印刷的方式将液晶溶液均匀地涂覆在薄膜上。
最后，经过烘干和固化处理，形成液晶层。
4. 加工电极层：在液晶层上，通过光刻和蒸发技术，制作出电极层。
电极层是液晶玻璃中的关键部分，用于控制液晶分子的取向和电场的变化。
通常使用透明导电材料，如氧化铟锡（ITO）或氧化锌（ZnO）作为电极材料。
5. 导向层处理：导向层主要用于调整和控制液晶分子的取向方向。
在液晶层上涂覆一层具有特定结构和取向性质的高分子材料，然后通过退火处理，使导向层与液晶层紧密结合。
6. 粘接和封装：将两块玻璃基板分别涂上透明胶水，然后将液晶层面对面粘结在一起。
通过使用真空封装设备，将玻璃基板封装成一个封闭的空间，保证液晶层的整体性和稳定性。
7. 检测和分选：对生产出的液晶玻璃进行检测和分选，筛选出质量合格的产品。
主要包括外观检查、尺寸测量、背光检测等。
8. 特殊功能处理：根据需要，对液晶玻璃进行特殊功能的处理，如防指纹涂层、防眩光涂层等。
以上是液晶玻璃的一般生产工艺流程，不同厂家和产品可能会有一些细微的差异。
随着技术的进步，液晶玻璃的生产工艺也在不断改进和创新，以满足日益增长的市场需求。
玻璃基板 生产工艺
玻璃基板生产工艺玻璃基板是电子行业中常用的一种基材，主要应用于平板显示器、智能手机、笔记本电脑等电子产品中。
其生产工艺主要包括以下几个步骤：第一步：原材料准备玻璃基板的主要原材料是氧化硅（SiO2），其含量通常达到99%以上。
生产玻璃基板所需的四氢呋喃、水、酸碱等物质的纯度也必须达到极高的标准，以确保产品的品质。
此外，还需要配备化学品储存罐、反应釜、管道、泵等设备。
第二步：基板清洗玻璃基板在生产之前需要进行清洗处理，以去除表面的污垢和杂质。
常用的清洗液有去离子水和酸碱清洗剂。
清洗过程中需要注意温度、时间和清洁度等因素，以避免对玻璃造成损伤。
第三步：涂覆光刻胶玻璃基板在生产过程中需要涂覆光刻胶，以利用光刻技术进行微型加工。
光刻胶通常是通过旋涂技术涂在基板表面，并进行烘干处理。
此外，不同的光刻胶需要在不同的温度和湿度条件下进行涂覆。
第四步：光刻曝光涂覆好光刻胶的基板需要通过曝光仪进行曝光。
曝光仪是通过紫外线照射的方式，将光刻胶中暴露在紫外线下的部分固化。
光刻曝光的精度决定了产品的最小线宽和过渡线的平滑度。
第五步：蚀刻曝光后的光刻胶需要进行蚀刻处理，以去除未暴露在紫外线下的部分，形成所需的图案。
蚀刻一般采用化学方法，通过酸或氧气等气体进行蚀刻。
蚀刻时间和温度对产品的尺寸精度和表面状态等都有重要影响。
第六步：电镀电镀是玻璃基板生产过程中的重要一环。
通过在蚀刻过的基板表面进行金属沉积，可以形成导电路径和连接线路。
电镀方法主要有电解铜和电解镍等。
电镀的均匀性和厚度控制都是影响产品品质和生产效率的关键因素。
电镀完毕后，需要去除光刻胶，并清洗干净基板表面。
常用的去胶剂含有有机溶剂和碱性物质，需要注意处理后的废液的处理方式。
第八步：检测和质量控制玻璃基板生产完成后，需要对产品进行严格的检查和测试，以确保其满足设计目标和质量标准。
常规的检测项目包括表面平整度、表面缺陷、线宽精度、电性能等。
同时，需要建立科学的质量控制体系，以提高产品的稳定性和一致性。
液晶显示器工艺流程
液晶显示器工艺流程
《液晶显示器工艺流程》
液晶显示器作为一种主流的显示技术，广泛应用于电视、手机、电脑等各种电子产品中。
它的制造过程是一个涉及多种工艺流程的复杂过程。
下面我将简要介绍液晶显示器的工艺流程。
首先是基板的制备。
液晶显示器的基板通常采用玻璃基板，需要进行切割和打磨等工艺步骤，以确保基板的平整度和光洁度。
接下来是涂布工艺。
在基板上要涂覆一层透明导电膜层和液晶分子排布层，这一过程需要高精密度的设备进行控制，确保涂布的均匀性和薄度。
然后是光刻和腐蚀工艺。
这一工艺用于在液晶层上形成各种图案和结构，需要利用光刻技术和化学腐蚀技术，确保所形成的结构精确度和清晰度。
接下来是液晶填充工艺。
这一工艺需要将液晶材料填充到液晶层之间的空隙中，并确保液晶的均匀性和稳定性。
最后是封装工艺。
封装是将基板和液晶层组装在一起，并封装在一个密闭的外壳中，保护显示器的内部结构，同时确保显示效果和品质。
以上就是液晶显示器的工艺流程，每一个工艺环节都需要依靠高精密度的设备和技术，确保制造出高质量的液晶显示器产品。
随着技术的不断进步，液晶显示器的工艺流程也在不断完善和提升。
玻璃基板生产工艺
玻璃基板生产工艺玻璃基板是半导体产业中常用的材料之一，广泛应用于光电子、显示器件等行业。
玻璃基板的生产工艺相对复杂，下面将介绍其主要的生产工艺流程。
首先，玻璃基板的生产通常需要从原材料的制备开始。
常用的原材料包括石英砂、碱土金属、氧化铝等。
这些原材料经过粉碎、筛分等处理后，与其他辅助物质混合，并加入一定比例的熔剂。
接下来，将混合后的原料放入高温熔窑中进行熔融。
熔融过程通常需要高达1500℃以上的温度，并保持一定的时间，以确保原料充分熔化并进行反应。
在熔融过程中，各种杂质和气泡也会逐渐被排出。
熔融后的玻璃液需要进行均化处理。
这一步骤主要是通过加入均化剂和进行搅拌，使玻璃液的化学成分更加均匀，从而提高玻璃基板的质量。
接下来是玻璃基板的成型过程。
这一步骤通常有两种方法，一种是浮法，即将玻璃液浇在液态锡流上，让其逐渐冷却凝固；另一种是卷板法，即将玻璃液倒在金属带上，通过传送带的运动使其逐渐冷却固化。
成型后的玻璃基板需要进一步进行加工。
首先是切割和打磨，将大尺寸的基板切割成所需的尺寸，并进行边角的打磨，以提高产品的平整度和光洁度。
然后是清洗和检验，将基板进行清洗，去除表面的杂质和污染物，同时进行各项物理性能的检测，确保产品符合质量要求。
最后是包装和贴膜，将基板进行适当的包装和保护，以防止在运输和使用过程中受到损坏。
综上所述，玻璃基板的生产工艺包括原材料制备、高温熔融、均化处理、成型、加工、清洗检验和包装等环节。
每个环节都需要严格控制各项参数，并进行相应的工艺调整，以确保产品的质量和性能。
随着技术的不断进步，玻璃基板的生产工艺也在不断创新和改进，以满足不断发展的市场需求。

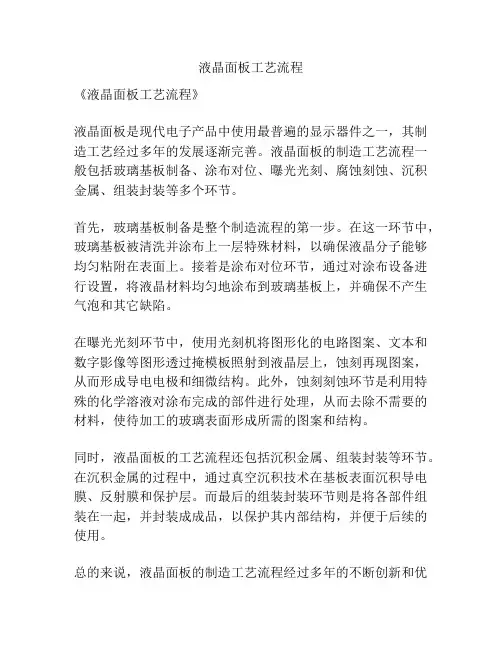

液晶面板工艺流程
液晶面板工艺流程
《液晶面板工艺流程》
液晶面板是现代电子产品中使用最普遍的显示器件之一，其制造工艺经过多年的发展逐渐完善。
液晶面板的制造工艺流程一般包括玻璃基板制备、涂布对位、曝光光刻、腐蚀刻蚀、沉积金属、组装封装等多个环节。
首先，玻璃基板制备是整个制造流程的第一步。
在这一环节中，玻璃基板被清洗并涂布上一层特殊材料，以确保液晶分子能够均匀粘附在表面上。
接着是涂布对位环节，通过对涂布设备进行设置，将液晶材料均匀地涂布到玻璃基板上，并确保不产生气泡和其它缺陷。
在曝光光刻环节中，使用光刻机将图形化的电路图案、文本和数字影像等图形透过掩模板照射到液晶层上，蚀刻再现图案，从而形成导电电极和细微结构。
此外，蚀刻刻蚀环节是利用特殊的化学溶液对涂布完成的部件进行处理，从而去除不需要的材料，使待加工的玻璃表面形成所需的图案和结构。
同时，液晶面板的工艺流程还包括沉积金属、组装封装等环节。
在沉积金属的过程中，通过真空沉积技术在基板表面沉积导电膜、反射膜和保护层。
而最后的组装封装环节则是将各部件组装在一起，并封装成成品，以保护其内部结构，并便于后续的使用。
总的来说，液晶面板的制造工艺流程经过多年的不断创新和优
化，形成了一套完善的生产体系。
这一体系在保证产品质量的同时，也大大提高了生产效率和降低了成本，为现代电子产品的发展提供了强有力的支持。
lcd生产工艺流程
lcd生产工艺流程LCD（Liquid Crystal Display）是液晶显示器的简称，是一种利用液晶材料来显示图像的平面显示技术。
下面是LCD生产的工艺流程：1. 玻璃基板制备：首先需要准备两片大型的玻璃基板，一片作为液晶显示面板的正面（TFT面板），另一片作为背面（色彩滤光片面板）。
2. 制作TFT面板：在TFT面板上，首先需要通过薄膜沉积工艺，在玻璃基板上涂覆一层透明导电层（通常是氧化铟锡层），用于传输电流。
然后在导电层上，使用光刻和薄膜沉积等工艺，依次制作薄膜晶体管（TFT）和电路结构。
3. 制作色彩滤光片面板：在色彩滤光片面板上，首先需要将一层有机色彩滤光片涂覆在玻璃基板上。
然后通过光刻等工艺，制作出三原色（红、绿、蓝）的像素点阵。
4. 液晶填充：将两个制作好的玻璃基板中间加上一层液晶材料，并进行密封。
液晶材料是由两层平行的玻璃基板包裹，基板上都有导电层和透明导电物体。
在液晶层内部，每个像素点都有一个类似液态的晶体，有正常、液态、正常三种状态，通过施加不同的电压来控制液晶的状态。
5. 封装：将液晶显示结构加热至封装温度，然后通过化学反应或机械焊接等工艺，将两个玻璃基板粘合在一起，并在侧面密封，防止液晶材料泄漏。
6. 模组制作：将封装好的液晶显示结构整合成一个完整的液晶模组，加入背光源、控制电路和接口等元件。
7. 调试和测试：对液晶模组进行调试和测试，确保其正常工作和质量符合要求。
8. 封装和组装：将调试好的液晶模组封装在塑料外壳中，并进行最后的组装工作，包括安装支架、接口线等。
9. 最后测试和质量控制：对成品进行最后的测试和质量控制，确保产品的性能和质量符合标准要求。
10. 出厂：最后，通过包装和运输等工序，将产品出厂，并投放市场。
以上是LCD生产的主要工艺流程，涵盖了从原材料制备到成品生产的过程。
该流程需要严格的质量控制和技术要求，以确保生产出高质量的LCD产品。
lcm工艺流程图
lcm工艺流程图LCM（Liquid Crystal Display Module）液晶显示模块工艺流程图是用来制造液晶显示器的重要工艺流程图。
下面是一个简单的LCM工艺流程图：1. 基板准备：选取适当的玻璃基板，并进行清洗和化学处理，以去除表面的污垢和杂质，并提高基板的表面质量。
2. Indium Tin Oxide（ITO）涂覆：将导电性较强的ITO材料喷涂或蒸发在玻璃基板上，形成透明电极。
这些透明电极用于LCD中的像素点驱动。
3. Passivation层涂覆：为了保护ITO电极和减少液晶分子与ITO之间的相互作用，涂覆一层薄的Passivation层。
4. 对齐层涂覆：在Passivation层上涂覆一层对齐层，用于定向液晶分子的方向，以控制光的传播。
5. 涂覆液晶：将液晶物质涂覆在对齐层上，制造液晶层。
液晶分子的定向将决定其对入射光的偏振状态的影响，从而实现光的控制。
6. 粘合：将上述制备好的液晶层和另一片玻璃基板粘合在一起，形成液晶夹层。
7. 制作色彩滤光片：在另一片玻璃基板上制作色彩滤光片，用于过滤不同颜色的光以实现彩色显示。
8. 粘合液晶夹层和色彩滤光片：将液晶夹层和色彩滤光片粘合在一起，固定玻璃基板和液晶层之间的间隙。
9. 切割：将制作好的大尺寸液晶玻璃切割为合适的尺寸，以适应最终产品的大小和形状。
10. COG焊接：COG（Chip On Glass）焊接是将驱动芯片（常见的是TSB（TAB super COG）类型的芯片）焊接到玻璃上，用于控制LCD的像素。
11. 封装：将制作好的小尺寸液晶玻璃和驱动芯片组装到LCD 模块中。
封装过程涉及到粘贴和固定各个组件，并进行初始测试。
12. 模块测试：对组装好的液晶显示模块进行电性能和显示效果的测试，以确保产品的质量。
13. 模组壳体组装：为了保护LCD模块和方便使用，将LCD 模块安装到模组壳体中，并完成模组壳体的组装，包括固定螺丝、连接线路等。
