压力仪表基础知识培训课件
了被测压力的大小。
§电容式压力传感器：将压力转换为电容量的 变化，然后进行测量。
§测量膜盒一般填充硅油。中心感应片和两边 固定弧形电极。当被测压力作用在隔离膜片 上时通过硅油传递压力，引到中间感应膜片， 使之产生位移，这样中间膜片到俩膜片距离 不相再等，使俩边
§ 普通压力表
精密压力表
§远传式压力表
电接点压力表
§有的压力表背后有个小圆孔这是起 什么作用的？
§当压力表测量气体或有毒液体时，在它的表壳背后有一个安全
孔（有黑色的橡胶垫堵着），这样当弹簧管渗漏，损坏时，表 壳内的压力会把安全阀顶开，防止壳体内的压力冲破正面的玻 璃伤人。
§ 膜式压力计：膜式压力计分为膜片压 力计和膜盒压力计两种。前者主要用于 测量腐蚀性介质或非凝固、非结晶的粘 性介质的压力；后者常用于测量气体的 微压或负压。它们的敏感元件分别是膜 片和膜盒 。
§电气式压力计组成：压力传感器、测量电路和信号 处理装置。
§电气式压力计的种类很多，分类方式也不尽相同。 从压力转换成电量的途径来看，可分为电阻式、电 容式、电感式等等；还有电磁效应、压阻效应、压 电效应、光电效应等等。
§电阻应变片式压力传感器
被测压力作用于弹性敏感元件上，使它产生变形，在 其变形的部位粘贴有电阻应变片，电阻应变片感受被测 压力的变化，按这种原理设计的传感器称为电阻应变片 式压力传感器。
﹝3﹞活塞式压力计
§活塞式压力计：将被测压力转换成活塞上 所加平衡砝码的重量进行测量。
§活塞式压力计是基于帕斯卡定律及流体静 力学平衡原理产生的一种高准确度、高复 现性和高可信度的标准压力计量仪器 .
﹝4﹞电气式压力计
§电气式压力计：电气式压力计通常是将压力的变化 转换为电阻、电感或电势等电量的变化，构成各种 压力传感器。由于它输出的是电量，便于信号远传， 尤其是便于与计算机连接组成数据自动采集系统， 所以得到了广泛的应用，极大地推进了自控技术的 发展。
§表压力是以当地大气压作为零标准的压力。通常所 指压力就是指表压力。
§差压是用两个压力之差表示的压力，也就是以大气 压以外的任意压力作零标准的压力。
§ a P表压=P绝对压力—P大气压 § b P真空度=P大气压力—P绝对压力
二、测压仪表的分类：
§ ﹝1﹞ 弹性式压力计 § ﹝2﹞ 液柱式压力计 § ﹝3﹞ 活塞式压力计 § ﹝4﹞ 电气式压力计 § ﹝5﹞ 压力开关 § ﹝6﹞ 智能压力变送器
§电感式传感器工作原理：
§电磁感应原理为基础，把
弹性元件的位移量转换为 线圈
电路中电感量的变化或互 铁芯
感量的变化当压力进入膜
盒时，膜盒的顶端在压力P 衔 铁 的作用下产生与压力P 大
小成正比的位移，于是衔
U～ A
膜盒
铁也发生移动，从而使气 隙发生变化，流过线圈的
电流也发生相
﹝1﹞弹性压力计
§弹性压力计:依据弹性力与被测压力平衡 的原理制成，弹性元件变形位移量的多 少反映了被测压力的大小。
§常用的弹性元件有弹簧管、膜片和波纹 管，相应的有弹簧管压力计、膜式压力 计和波纹管式压差计。
§弹簧管弹性元件有：
§弹簧管压力计：弹簧管的横截面呈椭圆形或扁圆形， 是一根空心的金属管，其一端封闭为自由端，另一 端固定在仪表的外壳上，并与被测介质相连通，当 具有压力的介质进入管的内腔后，由于弹簧管的横 截面是椭圆形或扁圆形的。所以在压力的作用下它 会发生变形。短轴方向的内表面积比长轴方向的大， 因而受力也大，当管内压力比管外大时，短轴要变 长些，长轴要变短些，管子截面趋于更圆。使弯成 圆弧状的弹簧管向外伸张，在自由端产生位移。此 位移经杆系和齿轮机构带动指针，指针指出相应的 压力值。
§根据测量要求，按零标准的方法，可分为绝对压力 、表压力、差压力等。工业上相应检测压力的仪表有 压力表、真空表、压力真空两用表。工程上检测压力 多数是表压，但工程上仪表调校和计算时，又多数用 绝对压力。应根据实际情况应用。
§绝对压力是以完全真空作为零标准的压力。在用绝 对压力表示低于大气压时，把该绝对压力称为真空 度。
﹝2﹞液柱式压力计
§ 液柱式压力计：是根据流体静力学原 理，利用液柱所产生的压力与被测压力 平衡，并根据液柱高度来确定被测压力 大小的压力计。所用液体叫作封液，常 用的有水、酒精、水银等。液柱式压力 计多用于测量低压、负压和压力差。常 用的液注式压力计有U型管压力计、单 管压力计和斜管微压计。
§ U型管压力计 单管压力计
§膜片压力计：
（a）弹性膜片
§膜盒压力计： 为了增大膜片的 位移量以提高灵 敏度，可以把两 片金属膜片的周 边焊接在一起， 形成膜盒。
（b）挠性膜片
§ 波纹管式弹性元件：
§ 这种弹性元件容易变形，而且位移大，常用 于微压和低压测量。（一般不超过1MPa）
§弹性式压力计的误差：
§ 1、迟滞误差：相同压力下，同一弹性元件正反行 程的变形量不一样，产生迟滞误差。
§ 2、后效误差：弹性元件的变形落后于被测压力的 变化，引起弹性后效误差。
§ 3、间隙误差：仪表的各种活动部件之间有间隙， 示值与弹性元件的变形不可能完全对应，引起间隙 误差。
§ 4、摩擦误差：仪表的活动部件运动时，相互间存 在摩擦力，产生摩擦误差。
§ 5、温度误差：环境温度的变化会引起金属材料弹 性模量的变化，造成温度误差。
斜管微压计
§液柱式压力计的测量误差 ：
§1、环境温度变化的影响，环境温度偏离规定 温度20℃后，封液密度改变对压力计读数影响
§2、仪器使用地点的重力加速度影响
§3、毛细现象使封液表面形成弯月面，这不仅 会引起读数误差，而且会引起液柱的升高或 降低。这种误差与封液的表面张力、管径、 管内壁的洁净度等因素有关，难以精确得到。 实际应用时，常常通过加大管径来减少毛细 现象的影响。
压力仪表基础知识 培训
石化新项目部
主要内容
一 、压力概念 二 、压力仪表的分类及其优缺点 三 、压力表的选用、校验、安装
一 、压力概念
§压力：垂直均匀地作用在单位面积上的力，它的法 定计量单位是帕斯卡（简称帕），符号为Pa，其它 常用法定计量单位还有Kpa、Mpa。 1Pa就是1牛顿 （N）的力作用在1平方米（m2）面积上所产生的压 力。
合集下载

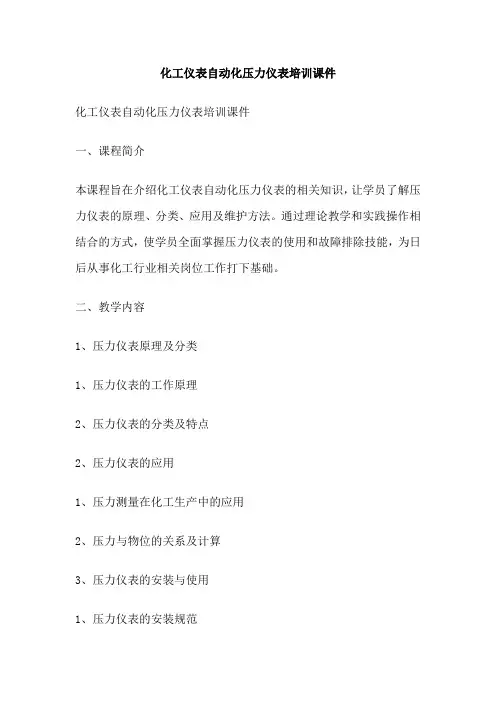

化工仪表自动化压力仪表培训课件
化工仪表自动化压力仪表培训课件化工仪表自动化压力仪表培训课件一、课程简介本课程旨在介绍化工仪表自动化压力仪表的相关知识，让学员了解压力仪表的原理、分类、应用及维护方法。
通过理论教学和实践操作相结合的方式，使学员全面掌握压力仪表的使用和故障排除技能，为日后从事化工行业相关岗位工作打下基础。
二、教学内容1、压力仪表原理及分类1、压力仪表的工作原理2、压力仪表的分类及特点2、压力仪表的应用1、压力测量在化工生产中的应用2、压力与物位的关系及计算3、压力仪表的安装与使用1、压力仪表的安装规范2、压力仪表的使用方法及注意事项4、压力仪表的维护与故障排除1、压力仪表的日常维护2、压力仪表故障的判断与排除三、教学方法1、理论教学：通过讲解、图示、演示等方式，使学员了解压力仪表的基本知识和工作原理。
2、实践教学：通过实验、操作演示等方式，使学员掌握压力仪表的安装、使用及故障排除技能。
3、案例分析：通过分析实际生产中的案例，提高学员对压力仪表应用的认知和解决问题的能力。
4、小组讨论：通过小组讨论，激发学员的思考和沟通能力，促进学员之间的交流与合作。
四、教学评估1、课堂提问：通过课堂提问，了解学员对所学内容的掌握情况。
2、作业检查：定期布置作业，检查学员对压力仪表知识的掌握程度。
3、实践操作考核：对学员的实际操作技能进行考核，确保学员具备独立操作压力仪表的能力。
五、课程展望1、压力仪表的最新发展动态和趋势，如智能压力仪表、高精度压力测量技术等。
2、化工生产中的其他相关仪表知识，如温度、流量、物位等。
3、化工生产过程中的其他技能培训，如工艺流程图解读、化工设备原理等。
六、教学资源1、教材及参考书：提供相关教材和参考书，供学员学习和参考。
2、网络资源：提供相关网络资源，如行业网站、技术论坛等，供学员拓展知识面。
3、教学视频：提供相关教学视频，帮助学员更好地理解和掌握压力仪表的使用和操作技能。
4、实验设备：提供相应的实验设备，供学员进行实践操作和实验验证。
压力检测及仪表培训讲义
2.4 压力计的选用及安装
1．测压点的选择
➢要选在被测介质直线流动的管段部分，不要选在 管路拐弯、分又、死角或其他易形成旋涡的地方
➢取压点与流动方向垂直，取压管内端面与生产设 备连接处的内壁保持平齐，不应有凸出物或毛刺
➢测量液体压力时，取压点应在管道的下部，使导 压管内不积存气体；测量气体压力时，取压点应 在管道上方，使导压管内不积存液体
4、All that you do, do with your might; things done by halves are never done right. ----R.H. Stoddard, American poet做一切事都应尽力而为，半途而废永远不行6.17.20216.17.202110:5110:5110:51:1910:51:19
根据国家标准取相邻大一级的系列值
2.4 压力计的选用及安装
3．仪表精度级的选取
仪表的精度主要是根据生产允许的最大测量误差来 确定，选择过高精度等级会造成不必要的浪费
在满足工艺要求的前提下，应尽可能选用精度较低 、价廉耐用的仪表 就地指示用弹性压力表，选用1.0、1.5或2.5级 压力变送器精度为0.2级～0.5级
第2章 压力检测及仪表
2.1 概述 2.2 弹性式压力计 2.3 电气式压力计
➢霍尔片式压力传感器 ➢压变片式压力传感器 ➢压阻式压力传感器 ➢力矩平衡式压力变送器 ➢电容式压力变送器
2.4 压力计的选用及安装
2.1 概述
压力是化工生产过程中重要的操作参数之一
➢高压聚乙烯
150MPa
➢合成氨
15Mpa或32Mpa
2.3 电气式压力计
2．工作过程
2.3 电气式压力计
压力检测仪表ppt课件可编辑全文
精选ppt
34
3 检测仪表
（4）谐振式压力传感器 谐振式压力传感器是依靠被测压力改变弹性元 件或与弹性元件相连的振动元件的谐振频率， 经过适当的电路输出脉冲频率信号或电流（电 压）信号 。 根据谐振原理的不同，谐振式压力传感器有振 弦式、振膜式及振筒式几种。
精选ppt
35
3 检测仪表
振膜式压力传感器
结构
工作原理
先将压力的变化转换为电容量的变化， 然后将电容量的变化转换成标准的电流
信号进行测量。
1—隔离膜片；2，7—固定电极； 3—硅油；4—测量膜片；5—玻璃层；
6—底座；8—引线
电容式差压变送器原理图 精选ppt
30
3 检测仪表
电容式差压变送器
电容式压力/差压变送器
精选ppt
31
3 检测仪表
精选ppt
40
3 检测仪表
（1）应变式压力传感器 组成：弹性元件、应变片以及相应的测量电路。 类型：应变式压力传感器所用弹性元件可根据
被测介质和测量范围的不同而采用各种型式，常 见有圆膜片、弹性梁、应变筒等。
精选ppt
41
3 检测仪表
膜片式压力传感器
p
t
p (a)
r a
r
0.58 r0
r0
R1 R2
– 另外，作为弹性元件的膜片常常和其他转换元 件一起使用构成电远传式压力仪表
金属膜片
精选ppt
膜盒压力表 膜片压力表
26
3 检测仪表
3.3.4电远传式压力检测仪表
电远传式压力仪表也是利用弹性元件作为敏感元 件，在仪表中增加了转换元件（或装置）和转换 电路，将弹性元件的位移转换为电信号输出，实 现信号的远传。
压力、温度仪表基础知识培训 PPT
不同热电阻、热电偶温度测量范围
分度号 Pt100 K E J T S R B 温度范围 -200～650℃ 0－1200℃ 0－750℃ 0－600℃ -200～350℃ 0-1300℃ 0-1300℃ 0－1600℃
检测元件名称 铂电阻 镍铬－镍硅热电偶 镍铬－康铜热电偶 铁－康铜热电偶 铜－康铜热电偶 铂铑10－铂热电偶 铂铑13－铂热电偶 铂铑30－铂铑6热电偶
采用补偿导线把热电偶的冷端（自由端）延伸到温度温度变送器上。
必须指出，热电偶补偿导线的作用只起延长热电极，使热电偶的冷端 移动到变送器的端子上，它本身并不能消除冷端温度变化对测温的影 响，不起补偿作用。
在使用热电偶补偿导线时必须注意型号相配，极性不能接错。 补偿导线要求：价格便宜，0~100℃范围内的热电性质与要补偿的热 电偶的热电性质几乎完全一样。
谢谢！
4 热电阻
热电阻——测温原理是基于导体的电阻会随温度的变化而 变化的特性。
热电阻是利用物质在温度变化时，其电阻也随着发生变 化的特征来测量温度的。当阻值变化时，工作仪表便显 示出阻值所对应的温度值。
常用热电阻： pt100
热电阻结构：
热电阻＝电阻体（最主要部分）＋绝缘套管＋接线盒
测温仪表的选用
EAB ( ,0 ) f ( ) C ( )
A
B
（工作端、热端、自由端）
EAB(θ)
热电偶的热电效应图
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温
差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
工业用热电偶有E.K.S.B等分度号。
分度号：与分度表所对应的热电偶的代号。
压力仪表应用培训教程[可修改版ppt]
![压力仪表应用培训教程[可修改版ppt]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/dc5fbbaada38376baf1faea3.webp)
• 在某些工业生产过程中，压力还直接影响产 品的质量和生产效率。
• 此外，在一定的条件下，测量压力还可间接 得出温度、流量和液位等参数。
3、生活实例
血压计
第二章、压力仪表的测量原理及 分类
1、压力的基本概念
1.1、定义：压力是指均匀而垂直作用于单位 面积上的，物理学中也称之为“压强 ” 在国际单位制中，压力的单位为帕斯卡 (Pa)，简称“帕(Pa)’。 压力用P表示：即 P=F/A 式中：P—压力， Pa； F---垂直作用力，N； A---受力面积，m2
真空度、液位和比重的测量场合。
• 主要特点 ·量程0.1kPa至40MPa ·长期稳定性好 ·量程比可达100:1 ·按键设定量程 ·4~20mA或平方根输出，带HART通讯 ·精度，最高0.075级
单法兰压力变送器
• 应用对象： 用于测量高温、腐蚀性或粘性液体。
• 主要特点 量程6kPa至2MPa 液位测量精度0.25% 3/4英寸平膜片式或插入式膜片 多种灌充液选择，可满足各种应用要求 接液位材料：316L、哈氏合金C-276和钽 4～20mA带HART协议输出
• 缺点 过载压力差
缆式静压液位变送器
• 应用行业： 它可广泛应用于测量水池、河流、水库的水位。
• 主要特点 灵敏度高，长期稳定性好 可靠性强 抗干扰能力强 适用性广，安装简便
• 使用场合 无法测量高温或具腐蚀性的介质
3051智能型压力变送器
压力/差压变送器
• 应用行业： 它可广泛应用于差压、流量、表压、绝压、
• 1 kgf/cm2 = 0.9807×105Pa
• 1 mmH2O = 0.9807×10Pa • 1 mmHg = 1.332×102Pa
• 1 atm = 1.01325×105Pa
• 此外，在一定的条件下，测量压力还可间接 得出温度、流量和液位等参数。
3、生活实例
血压计
第二章、压力仪表的测量原理及 分类
1、压力的基本概念
1.1、定义：压力是指均匀而垂直作用于单位 面积上的，物理学中也称之为“压强 ” 在国际单位制中，压力的单位为帕斯卡 (Pa)，简称“帕(Pa)’。 压力用P表示：即 P=F/A 式中：P—压力， Pa； F---垂直作用力，N； A---受力面积，m2
真空度、液位和比重的测量场合。
• 主要特点 ·量程0.1kPa至40MPa ·长期稳定性好 ·量程比可达100:1 ·按键设定量程 ·4~20mA或平方根输出，带HART通讯 ·精度，最高0.075级
单法兰压力变送器
• 应用对象： 用于测量高温、腐蚀性或粘性液体。
• 主要特点 量程6kPa至2MPa 液位测量精度0.25% 3/4英寸平膜片式或插入式膜片 多种灌充液选择，可满足各种应用要求 接液位材料：316L、哈氏合金C-276和钽 4～20mA带HART协议输出
• 缺点 过载压力差
缆式静压液位变送器
• 应用行业： 它可广泛应用于测量水池、河流、水库的水位。
• 主要特点 灵敏度高，长期稳定性好 可靠性强 抗干扰能力强 适用性广，安装简便
• 使用场合 无法测量高温或具腐蚀性的介质
3051智能型压力变送器
压力/差压变送器
• 应用行业： 它可广泛应用于差压、流量、表压、绝压、
• 1 kgf/cm2 = 0.9807×105Pa
• 1 mmH2O = 0.9807×10Pa • 1 mmHg = 1.332×102Pa
• 1 atm = 1.01325×105Pa
仪表基础课堂PPT
2024/6/22
10
玻璃管液体膨胀式温度计
这种温度表非常简单、普通。 目前高精度的往往使用在仪表校 验间实验室内。 由于价格便宜，工厂内还有应用。
2024/6/22
11
双金属温度计
双金属温度计是利用两种膨胀系数不同的金属薄片叠焊在一起制 成的测温元件，由于两种金属的热膨胀系数不同，双金属片在温 度改变时，两面的热胀冷缩程度不同，因此在不同的温度下，其 弯曲程度发生改变。利用这一原理，制成温度计叫双金属温度计。
2024/6/22
25
流量计
孔板流量计：充满管道的流体，当它们流经 管道内的节流装置时，流束将在节流装置的 节流件处形成局部收缩，从而使流速增加， 静压力低，于是在节流件前后便产生了压力 降，即压差，介质流动的流量越大，在节流 件前后产生的压差就越大，所以孔板流量计 可以通过测量压差来衡量流体流量的大小。 这种测量方法是以能量守衡定律和流动连续 性定律为基准的。
非接触式温度计
2024/6/22
9
压力检测仪表的使用
仪表测量范围的确定： 在使用中，为延长压力表使用寿命，避免受压元件因受力过大而损坏，在测量稳定
压力时，最大工作压力不应超过测量上限值的2/3；测量脉动压力时，最大工作压力不 应超过测量上限值的1/2；测量高压压力时，最大工作压力不应超过测量上限值的3/5； 一般被测压力的最小值不低于仪表满量程的1/3为宜。
2024/6/22
26
孔板流量计
当流体在有孔板的管道中流动时，在远离 孔板之前的A处就开始收缩、流速加快，流 体内部的静压力逐渐下降。流体对管道壁的 压力却在上升直到孔板处达到最大值，在孔 板两边形成一个压力差。当流体通过孔板之 后，由于惯性关系流束不仅没有立即扩散， 而且还是继续收缩，压力继续下降，直至B处 流束最小，这时流体的平均流速最大，而后 开始扩散到C处时，流体又充满管道。所有 条件又回到初时状态。
压力仪表基础知识培训课件
§ 4. 智能变送器和DCS控制系统之间可数字通信，就 为全数字化的现场总线控制系统提供了条件。
罗斯蒙特 霍尼韦尔
EJA 富士
275手操器
375手操器 475手操器
（1）压力表的选择：
§仪表量程的选择：在被测压力较稳定的情况下，最 大工作压力不应超过仪表满量程的3/4；在压力波 动较大时，不应超过仪表满量程的2/3；为保证测 量的准确度，最小工作压力不应小于满量程的1/3。 我国生产的压力表有统一的量程系列，它们是1、 1.6、2.5、4.0、6.0kPa以及它们的10n倍数。
§电气式压力计组成：压力传感器、测量电路和信号 处理装置。
§电气式压力计的种类很多，分类方式也不尽相同。 从压力转换成电量的途径来看，可分为电阻式、电 容式、电感式等等；还有电磁效应、压阻效应、压 电效应、光电效应等等。
§电阻应变片式压力传感器
被测压力作用于弹性敏感元件上，使它产生变形，在 其变形的部位粘贴有电阻应变片，电阻应变片感受被测 压力的变化，按这种原理设计的传感器称为电阻应变片 式压力传感器。
e 如需在现场调校，被测介质又有脏污的情况，切 断阀改用三通阀。
f 安装时引压管不宜过长，否则容易造成测量滞后 最长不超过50米。
谢谢
§结构简单，适应性好：电容式传感器的 主要结构是两块金属极板和绝缘层，结 构很简单，在振动、辐射环境下仍能正 常工作。
﹝5﹞压力开关
§压力开关:是一种简单的压力控制装置。当被 测压力达到额定值时，压力开关可发出警报 或控制信号。
§压力开关的工作原理是：当被测压力超过额 定值时，弹性元件的自由端产生位移，直接 或经过比较后推动
b 安装地点的选择 :避免振动与高温的影响。
c 防温、防腐、防冻、防堵措施 例如检测蒸汽 压力时，应加装凝液罐，以防止高温蒸汽与测 压元件直接接触而损坏测压元件。对于有腐蚀 性的被测介质，应加装充有中性介质的隔离罐。
罗斯蒙特 霍尼韦尔
EJA 富士
275手操器
375手操器 475手操器
（1）压力表的选择：
§仪表量程的选择：在被测压力较稳定的情况下，最 大工作压力不应超过仪表满量程的3/4；在压力波 动较大时，不应超过仪表满量程的2/3；为保证测 量的准确度，最小工作压力不应小于满量程的1/3。 我国生产的压力表有统一的量程系列，它们是1、 1.6、2.5、4.0、6.0kPa以及它们的10n倍数。
§电气式压力计组成：压力传感器、测量电路和信号 处理装置。
§电气式压力计的种类很多，分类方式也不尽相同。 从压力转换成电量的途径来看，可分为电阻式、电 容式、电感式等等；还有电磁效应、压阻效应、压 电效应、光电效应等等。
§电阻应变片式压力传感器
被测压力作用于弹性敏感元件上，使它产生变形，在 其变形的部位粘贴有电阻应变片，电阻应变片感受被测 压力的变化，按这种原理设计的传感器称为电阻应变片 式压力传感器。
e 如需在现场调校，被测介质又有脏污的情况，切 断阀改用三通阀。
f 安装时引压管不宜过长，否则容易造成测量滞后 最长不超过50米。
谢谢
§结构简单，适应性好：电容式传感器的 主要结构是两块金属极板和绝缘层，结 构很简单，在振动、辐射环境下仍能正 常工作。
﹝5﹞压力开关
§压力开关:是一种简单的压力控制装置。当被 测压力达到额定值时，压力开关可发出警报 或控制信号。
§压力开关的工作原理是：当被测压力超过额 定值时，弹性元件的自由端产生位移，直接 或经过比较后推动
b 安装地点的选择 :避免振动与高温的影响。
c 防温、防腐、防冻、防堵措施 例如检测蒸汽 压力时，应加装凝液罐，以防止高温蒸汽与测 压元件直接接触而损坏测压元件。对于有腐蚀 性的被测介质，应加装充有中性介质的隔离罐。
压力表培训课件(9月)
单位：
法定计量单位是帕斯卡（简称帕），符号为Pa，其 它常用法定计量单位还有Kpa、Mpa
分类：
绝对压力、表压力、差压力
4
压力单位换算
0.98
bar
10 1kgf/cm2
mm
(公斤) 98
10.2
H20
kpa
kgf/
1000
1Mpa
cm2
Kpa (兆帕)
0.001ຫໍສະໝຸດ 1kpampa7.5
mmhg
(千帕)
绝对压力和表压力的关系
§ a P表压=P绝对压力—P大气压 § b P真空度=P大气压力—P绝对压力
CONTENTS
1 压力概念 2 压力仪表的分类及其优缺 3 压点力表的选用、校验、安装
4
测压仪表的分类
液柱式压力计 弹性式压力计
活塞式压力计 电气式压力计 智能压力变送器
弹性压力计：
原理：
依据弹性力与被测压力平衡的原理制成， 弹性元件变形位移量的多少反映了被测 压力的大小。
试着连连看 类型
智能变送器 A
电气式压力计 B 液柱式液位计 C 活塞式压力计 D
弹性压力计
E
原理
1、 依据弹性力与被测压力平衡的原理制成 2、根据流体静力学原理 3、根据水压机液体传送压力的原理 4、将压力的变化转换为电阻、电感或电势等电量的变化。 5、微处理器
CONTENTS
1 压力概念 2 压力仪表的分类及其优缺 3 压点力表的选用、校验、安装
3、测量蒸汽压力时，应加装 G:凝液罐 ，
以防
止高温蒸汽直接与测压元件接触[图3-17（a）］；对于
有 腐 蚀 性 介 质 的 压 力 测 量 ， 应 加 装 有 中 性 介F:质隔的离罐
压力表基础知识PPT课件
YA系列氨用压力表
YZA系列氨用压力真空表
精9
选 p
各种气体压力表
p
t
YN系列氮气压力表
YAr系列氩气压力表
YC系列二氧化碳压力表
01 压力表的种类
02 压力表的原理与构造
目
录
03 压力的表示方法
04 压力表的安装
05 压力表定期检修维护
精选ppt
10
01
压力表的种类
Part
精选ppt
11
精1
精1 选 p p t
压力表
精2
选
p p
压力表
t
精3
选
p p
真空表（1标准大气压0.101325MPa）
t
精4
选
p p
压力真空表
t
精5
选
p p
各种压力表
t
精6
选
p p
各种压力表
t
精7
选 p
各种气体压力表
p
t
YO系列氧气压力表
YH系列氢气压力表
YY系列乙炔压力表
精8
选 p
各种气体压力表
p
t
精2
选0 p
压力表的种类-按测量范围分
p
t
分为真空表、压力真空表、微压表、低压表、中压表及高 压表。真空表用于测量小于大气压力的压力值；压力真空 表用于测量小于和大于大气压力的压力值；微压表用于测 量小于0.06MPa的压力值；低压表用于测量0~6MPa压力值； 中压表用于测量10~60MPa压力值；高压表用于测量 100MPa以上压力值。
绝对压力=大气压力+相对压力 真空度=大气压力—绝对压力 我国法定的压力单位为Pa（N/㎡），称为帕斯卡，简称帕。由 于此单位太小，因此常采用它的106倍单位MPa（兆帕）。
压力表培训课件
标准器
被检压力表
压力发生器
压力导管
输出口
排气螺钉 稳压阀 加压手柄
回检阀储液腔 注液螺钉微调手轮3 压力表检定记录的正确填写
压力表检定记录
送检单位
测量范围
竖炉 出厂编号 834516
（0～1.6）MPa 最大允许误差 ±0.0256MPa
标准表名称 标准压力表
标准器编号 5529
被检表信息
被检表名称 相对湿度 制造商 检定温度
普通压力表 准确度等级
1.6 标准表信息 准确度等级
0.4
50% 分度值 0.05MPa
上海金正 22℃ 外观检查 合格
测量范围 (0～1.6)MPa
标准器压力值 (MPa)
0.00 0.40 0.80 1.20 1.60
轻敲表格被 检仪表示值
(MPa) 升压 降压 0.00 0.00 0.40 0.40 0.81 0.81 1.21 1.20 1.61 1.60
轻敲位移 (MPa)
升压 0.00 0.00 0.00 0.00 0.00
降压 0.00 0.00 0.00 0.00 0.00
最大示值误差 (MPa)
0.01
最大回程误差 (MPa)
0.01
检定结果: 符合1.6级
依据的检定规程:JJG52-2013
检定员:
核验员:
检定日期: 2022 年 4 月 10 日
2.3 压力表确认管理
压力表类别 台账管理 计划 确认周期 人员资质 标准器 检定依据
JJG 52-2013
A
月计划 6个月 参加了压力 配备了符 《弹性元件
实时更新
表培训
合要求的 式一般压力
