快速接地刀的作用

接地刀闸的作用及操作注意事项!

按照“安规”的规定，电气设备检修时，必须进行接地，一般情况是挂“接地线”。

有些地方挂接地线不方便，有些地方经常挂接地线也不方便，且挂接的地线无法和电气设备进行连锁，常会误操作，出现“带地线送电”的恶性事故，于是就将临时挂接的地线改为固定安装的接地刀闸，一般有机械闭锁功能，或和隔离开关“连动”。

接地刀闸一般在投入运行（送电）前拉开，在停运（检修）时投入。

接地线、接地刀闸操作应注意什么？
倒闸操作最危险的操作为拆挂接地线（拉合接地刀闸）的操作。

为了确保其安全正确，应注意：
（1）审核工作票安全措施中装设接地线（或合接地刀闸）的数量和位置是否合理。

（2）明确接地线（或接地刀闸）装设位置两侧是否有刀闸的断开点。

（3）装拆接地线的接地点螺栓要牢固。

（4）按《安规》第73条至第83条的要求进行逐相验电，逐相装设合格接地线。

（5）按电脑钥匙的程序进行，遇有疑问应弄清原因再继续进行。

（6）使用带有五防程序的接地栓（桩）。

高压柜接地刀的作用

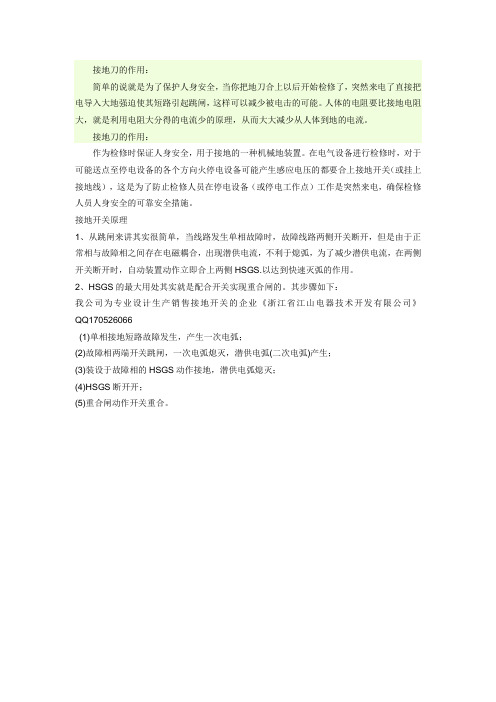

接地刀的作用：
简单的说就是为了保护人身安全，当你把地刀合上以后开始检修了，突然来电了直接把电导入大地强迫使其短路引起跳闸，这样可以减少被电击的可能。

人体的电阻要比接地电阻大，就是利用电阻大分得的电流少的原理，从而大大减少从人体到地的电流。

接地刀的作用：
作为检修时保证人身安全，用于接地的一种机械地装置。

在电气设备进行检修时，对于可能送点至停电设备的各个方向火停电设备可能产生感应电压的都要合上接地开关（或挂上接地线），这是为了防止检修人员在停电设备（或停电工作点）工作是突然来电，确保检修人员人身安全的可靠安全措施。

接地开关原理
1、从跳闸来讲其实很简单，当线路发生单相故障时，故障线路两侧开关断开，但是由于正常相与故障相之间存在电磁耦合，出现潜供电流，不利于熄弧，为了减少潜供电流，在两侧开关断开时，自动装置动作立即合上两侧HSGS.以达到快速灭弧的作用。

2、HSGS的最大用处其实就是配合开关实现重合闸的。

其步骤如下：
我公司为专业设计生产销售接地开关的企业《浙江省江山电器技术开发有限公司》QQ170526066
(1)单相接地短路故障发生，产生一次电弧；
(2)故障相两端开关跳闸，一次电弧熄灭，潜供电弧(二次电弧)产生；
(3)装设于故障相的HSGS动作接地，潜供电弧熄灭；
(4)HSGS断开开；
(5)重合闸动作开关重合。

接地刀闸常见故障原因及对策分析

接地刀闸常见故障原因及对策分析摘要：接地刀闸是电力系统中的一种常见开关装置，主要用于对带电设备进行隔离和接地操作。

在正常情况下，接地刀闸能够保障设备的正常运行和人身安全。

然而，随着电力系统的发展和运行负荷的增加，接地刀闸的故障问题也日益凸显。

因此，本文将结合实际情况，对接地刀闸常见故障类型、原因及对策进行深入分析和研究，以期为电力系统的安全运行提供有益的参考和建议。

关键词：接地刀闸；常见故障；原因分析；防范对策引言：随着电网建设的快速发展，接地刀闸在电力系统中得到广泛应用，且它在保证电力系统安全运行方面发挥着重要作用。

然而，在实际运行中，接地刀闸可能会出现各种故障，这些故障不仅会影响电力系统的正常运行，还会对设备本身造成损坏。

因此，了解接地刀闸的常见故障类型、原因及防范对策，有助于人们更好地维护和管理设备，保障电力系统的稳定运行。

一、接地刀闸概述接地刀闸是用来将电力设备与地面进行电气连接的设备，通过刀闸的操作，可以实现对设备接地、接地状态的解除等操作。

一般情况下，接地刀闸都安装在变电所、配电室等电力设备附近的地面上。

接地刀闸的结构比较简单，主要由刀闸、操作机构和接地线三部分组成。

刀闸通常采用手动或电动操作方式，操作机构一般采用杠杆或电动操作杆。

接地线则是用来将电流引入地面的导线。

二、接地刀闸的重要性在电力系统中，接地刀闸是一种重要的安全设备，其作用是在电路中建立一个安全的接地通道，以确保电力系统的稳定运行和人身安全。

本文将从以下几个方面阐述接地刀闸的重要性：1.防止倒送电接地刀闸的一个重要作用是防止倒送电。

在电路检修或故障处理时，如果电路中存在电压，就可能发生倒送电的情况。

此时，如果电路中的电压过高，就会给工作人员带来危险。

接地刀闸可以将电路中的电压引入地下，保证工作人员的安全。

2.降低接触电阻接地刀闸还可以降低接触电阻，从而减小电路中的电压。

在电力系统中，接触电阻是指电路中的连接点之间的电阻值。

快速接地刀闸

快速接地刀闸3年前我对这种东西也是一窍不通，后来我厂于2005年时购买了两个间隔的550KVGIS，当时参考了一本叫作《SF6气体绝缘全封闭组合电器（GIS）》的书和三大开关厂给我们的投标文件资料，才对这种东西有了一些了解。

至于快速接地刀闸的作用，大致有如下几点：1、配合重合闸使用（在侧重电力系统的相关书籍中大多是体现这个作用）。

超高压线路在采用单相重合闸时，如果发生单相接地故障，保护动作会将故障相开关跳开，而非故障相则继续运行，这样非故障相的电压会感应到开关已跳闸的故障相上，严重的情况下，会出现故障相开关虽然已经跳闸，但是由于感应电的存在，故障点一直有电弧电流存在，也就是潜供电流。

潜供电流导致故障点不能熄弧，实际故障点等于就没有消除，此时再合闸无疑会重合到故障点上致使重合闸失败。

在采用快速接地刀闸后，其可以与单相重合闸配合，在故障相开关跳闸后故障相的快速接地刀闸快速合入，将故障相强制接地，消除潜供电流，使故障点的电弧熄灭，故障消除，然后快速接地刀闸再迅速打开，最后单相重合闸将故障相开关重新合闸成功，线路最终正常运行。

2、防止GIS爆炸（在侧重GIS设备介绍的相关书籍中大多是体现这个作用）。

一般的接地开关不能关合大电流，而快速接地隔离开关能合上接地短路电流。

这是因为当GIS设备内部发生接地短路时，在母线管里会产生强烈的电弧，它可以在很短的时间里将外壳烧穿，或者发生母线管爆炸。

为了能及时切断电弧电源，人为地使电路直接接地，通过继电保护装置将断路器跳闸，从而切断故障电流，保护设备不致损伤过大。

快速接地隔离开关通常都是安装在进线侧。

3、作为检修安全措施（这实际是最常见的用处了）。

比如我们厂550KVGIS的快速接地开关，说是快速接地开关，的确比普通接地开关动作速度要快，但它采用的也是三相联动机构，也就是说一个机构带动三相动作，显然它根本不可能配合单相重合闸使用的。

它也没有什么检测压力而动作来防止爆炸的功能回路。

探讨GIS系统在110kV变电站中的应用

探讨GIS系统在110kV变电站中的应用摘要：本文主要介绍了GIS系统在110kV变电站中广泛应用，结合常规变电站经常性出现的故障对GIS系统进行诊断和评估，重点介绍GIS系统结构特点、特殊设备功能、安装维护及注意事项，为同类型行业GIS系统的发展和应用提供了经验借鉴。

关键词：GIS；变电站；隔离开关；电压互感器1 GIS系统发展背景随着科技的进步和不断发展，GIS系统已逐渐应用于35kV等级以上变电站、大型发电厂及工业输配电系统中，已成为高压、超高压、特高压输电线路优选输配电设备，是超高压电气设备首选的新型绝缘介质和灭弧介质。

目前变电设备广泛使用的绝缘灭弧介质为空气、绝缘油和六氟化硫气体。

当使用空气作为绝缘气体时，需要配置空压机及其管路系统，增加投资和维护成本，同时由于压缩空气受气温、阴雨天气等气候环境的影响，往往导致湿度较大，降低了气体绝缘性和输配电安全性；当使用绝缘油作为电气设备灭弧和绝缘介质时，由于绝缘油受热易流动，同时具有可燃性，可能引起火灾，制取工艺复杂，一般普遍应用于变压器、电抗器及中压断路器中。

SF6气体综合了上述绝缘油及压缩空气的缺点，使得断路器单断口电压和电流等开断参数远远高出压缩空气和少油断路器，被广泛应用于大容量电力系统中。

2 GIS系统结构特点1）结构小型化，占地面积小。

据统计500kV GIS设备的占地面积为常规设备的70%；220 kV GIS设备的占地面积为常规设备的37%；110 kV GIS设备占地面积为常规设备的46%左右，大大减少了建设电力系统征地、用地的投资费用，大幅缩小变电站的容积，使小型化得以实现。

2）环保、可靠性高。

由于GIS设备的元件是全封闭式的室内设备，将带电部分密封于SF6中，与外部环境的盐雾、灰尘、积雪等隔开，大大提高了运行的可靠性，减少了空气污染、酸雾、潮湿等环境对其造成的影响。

3）安全性高。

带电部分密封于接地的金属壳内，套管及个气室外壳部分可靠接地，减少触电危险，屏蔽了电磁辐射、电场干扰、断路器、隔离开关开断的噪音等。

快速接地刀的作用1、配合重合闸使用（在侧重电力系统的相关书籍中大多是体现这个作用）。

超高压线路在采用单相重合闸时，如果发生单相接地故障，保护动作会将故障相开关跳开，而非故障相则继续运行，这样非故障相的电压会感应到开关已跳闸的故障相上，严重的情况下，会出现故障相开关虽然已经跳闸，但是由于感应电的存在，故障点一直有电弧电流存在，也就是潜供电流。

潜供电流导致故障点不能熄弧，实际故障点等于就没有消除，此时再合闸无疑会重合到故障点上致使重合闸失败。

在采用快速接地刀闸后，其可以与单相重合闸配合，在故障相开关跳闸后故障相的快速接地刀闸快速合入，将故障相强制接地，消除潜供电流，使故障点的电弧熄灭，故障消除，然后快速接地刀闸再迅速打开，最后单相重合闸将故障相开关重新合闸成功，线路最终正常运行。

2、防止GIS爆炸（在侧重GIS设备介绍的相关书籍中大多是体现这个作用）。

一般的接地开关不能关合大电流，而快速接地隔离开关能合上接地短路电流。

这是因为当GIS设备内部发生接地短路时，在母线管里会产生强烈的电弧，它可以在很短的时间里将外壳烧穿，或者发生母线管爆炸。

为了能及时切断电弧电源，人为地使电路直接接地，通过继电保护装置将断路器跳闸，从而切断故障电流，保护设备不致损伤过大。

快速接地隔离开关通常都是安装在进线侧。

3、作为检修安全措施（这实际是最常见的用处了）。

说是快速接地开关，的确比普通接地开关动作速度要快，“但它若采用的是三相联动机构的话，也就是说一个机构带动三相动作，显然它根本不可能配合单相重合闸使用的”。

它也没有什么检测压力而动作来防止爆炸的功能回路。

也就是说，在设计的时候，就仅仅把它当作一个线路接地刀闸使用了，在我见过的大多数GIS中，实际使用情况都是最后一种，尽管书中不这么介绍。

高压开关柜接地刀闸机构原理及常见缺陷处理(图文)参考文档

6KV开关柜接地刀闸机构原理及常见缺陷处理
一、6KV开关接地刀闸简介：
1、接地刀闸的作用; 1.1 代替携带型地线，在高压设备和线路检修时将设备接地，
保护人身安全。 1.2 造成人为接地，满足保护要求 1.3 接地开关配置在断路器两侧隔离开关旁边，起到断路器
检修时两侧接地的作用.
2、接地刀的投运原则：电气设备检修时，必须进行接地。一般在投入运行（送电）
整体结构图
二、6KV接地开关常见故障及处理
1、接地刀合不上：原因1：手车开关位置不对。处理：（1）将手车开关拉至实验位置或检修位置。
（2）检查手车位置闭锁机构是否卡死，若卡死应修复。
手车位置闭锁
原因2：机构卡涩。处理：检查传动杆有无变形，零部件有无松动或破损。若有应修复或更换。原因3：地刀柜门未关闭或闭锁销脱扣。处理：关闭地刀柜门或用手压住柜门闭锁销。若闭锁销脱扣应修复。原因4：伞形齿啮合不好或脱扣。处理：拆下地刀，检查伞形齿是否磨损严重、变形，或伞形齿端部卡簧脱落啮合不好，应更换或重新装复端部卡簧。 2、地刀不能分闸：原因1：机构卡涩。处理：检查传动杆有无变形，零部件有无松动或破损。若有应修复或更换。原因2：柜门闭锁压板错位。处理：拆开地刀侧面挡板，检查传动杆上凸块是否在柜门压板拐臂下部，应将柜
门压板固定螺栓松动，调整好位置，置于传动杆上凸块下部，然后紧固螺栓。（见下图）
伞形齿
原因3：伞形齿啮合不好或脱扣。处理：拆下地刀，检查伞形齿是否磨损严重、变形，或伞形齿端
部卡簧脱落啮合不好，应更换或重新装复端部卡簧。
3、地刀柜门打不开：原因1：地刀未分到位。处理：将地刀往分的方向搬，直到闭锁压板到位。
片。 6、分到位或合到位后不能保持。

隔离开关和接地刀闸

障）电流，用隔离开关形成明显断开点
运行、维护
隔离开关运行：隔离开关应与配电装置同时进行正常巡视： 1)检查隔离开关接触部分的温度是否过热； 2)检查绝缘子有无破损、裂纹及放电痕迹，绝缘子在胶合处有无脱落迹象； 3)检查10kV架空线路用单相隔离开关刀片锁紧装置是否完好。
运行、维护
隔离开关维护项目： 1)清扫瓷件表面的尘土，检查瓷件表面是否掉釉、破损，有无裂纹和闪络痕迹，绝缘子的铁、瓷结合部位是否牢固。若破损严重，应进行更换； 2)用汽油擦净刀片、触点或触指上的油污，检查接触表面是否清洁，有无机械损伤、氧化和过热痕迹及扭曲、变形等现象； 3)检查触点或刀片上的附件是否齐全，有无损坏；
隔离开关和断路器有什么区别
断路器和隔离开关都是开关，但有许多不同。
1、断路器有灭弧装置，不但可以开断电气设备的额定电流，还能开断故障后的短路电流；而隔离开关一般无灭弧装置，只允许开断小于5A的负荷电
流或220kv及以下空载母线、电压互感器、电抗器、空载站变等设备；
2、断路器一般有封闭的外壳，从外面很难看清断路器的状态，就是“开” 与“关”；而隔离开关一般是敞开式设计，外面一眼就可以看出是“开”
隔离开关的日常巡视
序号
巡视内容
巡视标准
1．导线无断股
2．触头接触良好 3．观察接头有无热气流、变色严重、氧化加剧、示温片有无变色熔化、夜间熄灯巡视察看有无发红触头、引线、线夹等 1 主接触部位 4．雨雪天气，检查设备引线、线夹主导流接触部位、刀闸主接触部位，对比有无积雪融化、水蒸气现象 5．以上检查，若需要鉴定，应使用测温仪对设备进行检测 6．无挂落异物等方法，检查是否发热
4)检查连接隔离开关和母线、断路器维护
5)检查软连接部件有无折损、断股等现象； 6)检查并清扫操作机构和传动部分，并加入适量的润滑油

快速接地刀闸功能

快速接地刀闸3年前我对这种东西也是一窍不通，后来我厂于2005年时购买了两个间隔的550KVGIS，当时参考了一本叫作《SF6气体绝缘全封闭组合电器（GIS）》的书和三大开关厂给我们的投标文件资料，才对这种东西有了一些了解。

至于快速接地刀闸的作用，大致有如下几点：1、配合重合闸使用（在侧重电力系统的相关书籍中大多是体现这个作用）。

超高压线路在采用单相重合闸时，如果发生单相接地故障，保护动作会将故障相开关跳开，而非故障相则继续运行，这样非故障相的电压会感应到开关已跳闸的故障相上，严重的情况下，会出现故障相开关虽然已经跳闸，但是由于感应电的存在，故障点一直有电弧电流存在，也就是潜供电流。

潜供电流导致故障点不能熄弧，实际故障点等于就没有消除，此时再合闸无疑会重合到故障点上致使重合闸失败。

在采用快速接地刀闸后，其可以与单相重合闸配合，在故障相开关跳闸后故障相的快速接地刀闸快速合入，将故障相强制接地，消除潜供电流，使故障点的电弧熄灭，故障消除，然后快速接地刀闸再迅速打开，最后单相重合闸将故障相开关重新合闸成功，线路最终正常运行。

2、防止GIS爆炸（在侧重GIS设备介绍的相关书籍中大多是体现这个作用）。

一般的接地开关不能关合大电流，而快速接地隔离开关能合上接地短路电流。

这是因为当GIS设备内部发生接地短路时，在母线管里会产生强烈的电弧，它可以在很短的时间里将外壳烧穿，或者发生母线管爆炸。

为了能及时切断电弧电源，人为地使电路直接接地，通过继电保护装置将断路器跳闸，从而切断故障电流，保护设备不致损伤过大。

快速接地隔离开关通常都是安装在进线侧。

3、作为检修安全措施（这实际是最常见的用处了）。

比如我们厂550KVGIS的快速接地开关，说是快速接地开关，的确比普通接地开关动作速度要快，但它采用的也是三相联动机构，也就是说一个机构带动三相动作，显然它根本不可能配合单相重合闸使用的。

它也没有什么检测压力而动作来防止爆炸的功能回路。

高压电器中开关设计分析

高压电器中的开关设计分析摘要：随着市场经济的发展，我国电力事业也获得了长足发展。

接地开关作为重要的电力设备，在电力系统有着重要的作用。

本文首先对隔离开关、接地开关、快速接地开关进行了简要阐述，进而探讨了接地开关、快速接地开关的结构设计，在此基础上，对高压接地开关进行了简要说明，以供参考。

关键词：高压电器；开关设计一、高压电器开关概述从电器开关的种类来看，主要有隔离开关、接地开关、快速接地开关三种类型，主要如下：隔离开关主要用于隔离电源及其他带电装置所用的开关电器。

其主要作用在于当线路上电流几乎为零时，将高压电源和电气设备接通过隔开。

通过明显断开点，能够准确判断电路电源切断与否。

在设备检修中，应先用隔离电源将电源切开，在检修完成之后再连通，以保证检修过程中的安全。

一些隔离开关能够在闸刀打开后自动接地，这样就能保证检修人员安全。

接地开关指的是在回路接地中安装一种类似于机械式的开关装置。

在短路等异常情况下，能够在一定时间内承载异常电流。

在正常回路运行过程中，不需要承载电流。

一般而言，接地开关安装在降压变压器高压侧。

在输电线只向一台变压器供电时，如果受电断出现故障，则接地开关自动形成闭合，受电端断路器自动分闸，迅速切除故障。

如果输电线的支线继续供电，为了保证其他线路的正常输电，接地开关、快速接地开关应共同使用。

在一个变电站出现故障时，能快速实现分闸，切除变电器故障。

快速接地开关指的是一种特殊的能够开合短路电流的接地开关。

在切除线路接地故障之后，可以通过相邻线路进行继续供电，能迅速消除潜供电流，确保线路的自动重合闸成功。

为了减少事故损失，在发生故障后，快速接地开关通过自动开合，能够通过三相接地将电流导入到地面。

由于这个过程需要耗费一定时间，因而快速接地开关应具备短时的耐受电流能力。

快速接地开关主要有两个作用：一是当外壳的绝缘子出现内部燃弧或爬电现象时，为了使主回路能够快速接地，通过断路器迅速切除故障电流。
