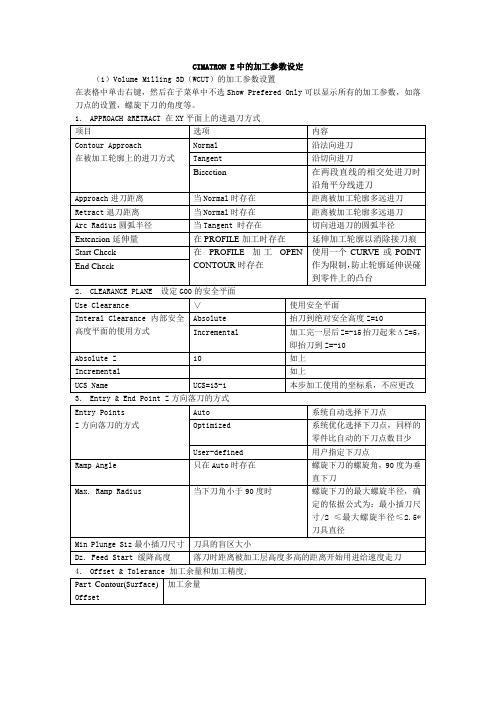

CIMATRON NC 加工常用参数设置

End Check
CLEARANCE PLANE 设定G00的安全平面
Use Clearance
∨
使用安全平面
Interal Clearance 内部安全高度平面的使用方式
Absolute
抬刀到绝对安全高度Z=10
Incremental
加工完一层后Z=-15抬刀起来ΔZ=5，即抬刀到Z=-10
Dz. Feed Start
落刀时距离被加工层高度多高的距离开始用进给速度走刀
Offset & Tolerance 加工余量和加工精度,
Contour(Surface) Offset
加工余量
Байду номын сангаас
(Contour) Tolerance
加工精度
Tool Trajectory 走刀参数
顺铣
Mixed
顺逆混合铣
Cut Direction
当Spiral Cut时存在
Inside Out
从内向外环绕
Outside In
从外向内环绕
Cutter Direction
当Parallel Cut时存在
Bidir 不需抬刀，加工效率高
双向走刀
Undir 需抬刀，表面留痕一致
Absolute Z
10
如上
Incremental
如上
UCS Name
UCS=13-1
本步加工使用的坐标系，不应更改
Entry & End Point Z方向落刀的方式
Entry Points
Z方向落刀的方式
Auto

cimatron_IT参数设置

cimatron it 13 环境设置一个很初级的话题:conf:。

也算是自己对环境设置的一个小结，请高手们不要见笑，更期望高手们指正:D。

1。

方法有好几种。

一种就是见下图，在cimit.exe加入一些类似与标签的东西。

这时你得知道一些常见标签#2第二种方法：因为13.1在w2k下不能使用那个“Cimatron it 13 Main Menu”。

所以得到这个目录中去找：\cimit13\bin\arguments.exe。

然后根据需要进行选择。

#3第三种方法：开始－－》运行－－》REGEDIT。

然后根据下图左边红线所示展开分支，再在右边红框的名称上双击，在弹出的窗口中加入你的标签就可以了。

这样，一次设置完成之后，不管你是打开几个窗口，每一个窗口的参数都是一样，也就不用在每个cimit.exe后面都加。

#42。

分类。

环境设置分类七大类别。

见下图。

Global：全局设置，对所有模块均起作用。

如设置mm作为默认的单位，使用窗口的形式打开文件，以高级用户方式运行程序，以电极模式运行，激活IMS后置处理功能，当改变视图时总是显示所有图形等。

General：一般设置。

如中文化，后处理的目录，在cimatron窗口的标题栏上显示当前的文件路径等。

Display：显示设置。

如旋转中心点的指定，OPENGL方式运行程序，激活过渡式背景等。

Files：文件设置。

如工作目录等。

Messages：提示信息设置。

如显示详细的系统错误信息，保存文件之前检查磁盘所剩空间等。

Work Area：工作区设置。

如正常退出时删除工作区中的文件，设置工作区目录，恢复文件时是否提示Yes/No。

Drafting：工程图设置。

如根据活动UCS自动创建视图等。

#5另外还有一些由我们输入了：1)-EM 启动时不加载Modeling模块2)-ED 启动时不加载Drafting模块3)-EN 启动时不加载NC模块4)-EF 启动时不加载FEM模块5)-GL 使用OPENGL模式，显示性能能够极大的提高6)-old_sim 在NC模式块，将直接在工作窗口调用9.0版的模拟,而不用打开那个windows介面的模拟程序。

CIMATRON E中的加工参数设定

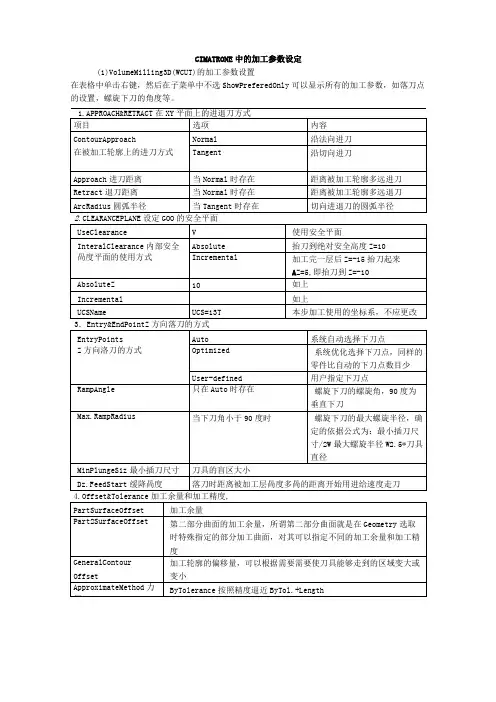

CIMATRONE中的加工参数设定
(1)VolumeMilling3D(WCUT)的加工参数设置
在表格中单击右键，然后在子菜单中不选ShowPreferedOnly可以显示所有的加工参数，如落刀点的设置，螺旋下刀的角度等。

6．层间优化的加工方式
A.NONE,层间不优化，粗加工时使用。

BCONSTANTZ：层间等高优化。

可以应用于半精加工中，其中的参数设置如下表:
C.ONSURFACE:常用的半精加工层间优化方式，比CONSTANTZ.增加顶部水平区域的环绕
D.Horizental：层间采用投影精加工的水平优化，加工水平或者接近水平的区域。

其独有
(2)SurfaceMilling,ByLayers(WCUTFINISH)的加工参数设置
本加工方式用于曲面精加工，适用与比较陡峭的零件，即接近于垂直的面比较多的零件，一般型腔零件出于安全考虑都应该使用此加工方法。

在精加工时应该设定较小的加工步距和较高的加工精度，以保证加工的质量。

2.CLEARANCEPLANE设定GOO的安全平面同其他加工方式
3.Entry&EndPointZ方向落刀的方式同其他加工方式
4．Offset&Tolerance加工余量和加工精度,
同其他加工方式
7．层间优化的加工方式，这是因为我们是在精加工，所以尽管几种选项都存在，我们还是只应该选用Horizental选项。

下面介绍其中的参数设置，我们选用其中常用的PARALLELCUT方式：。

cimatron E9.0指南_快速游历之加工

Cimatron E7.0 指南这指南包含三部分,本章只介绍第一部分中的NC描述:一.获得开始.这一部分将引导你通过基本的cimatron.快速漫游介绍跟随着一步步的基本指南快速漫游,引导你通过主要的cimatron应用.跟随步骤步骤1_绘制这个零件步骤2_装配组件步骤3_草图步骤4_模具设计步骤5_电极步骤6_NC.继续前进到下一步开始这指南零件描述在这一章里我们将创建一个鼠标盖第一步_创建一个新零件文件从这文件目录,选择新建文件NC描述在这一章里你将创建一个鼠标盖型芯的NC程序.第一步_输出这个模型到NC文件打开鼠标盖型芯文件从文件目录,选择输出/到NC在这个输入特征向导上单击确定从这个工具棒图标,打开向导模式选择第二步_创建切削刀具我们现在将为使用的加工程序创建切削刀具从这个NC 工具棒,单击创建刀具图标这刀具和夹头对话框出现单击这刀具库按钮输入ball-10并选择它,单击这”添加刀具到选定刀具列表”箭头当使用向导模式时,在这些图解显示中自由空间数量是最大的.当创造或者编辑一个程序时, 在这个NC 工具棒或在NC 向导上适当的单击图标能分别的打开每一个对话框和参数表.这NC 向导能通过这个视图/面板/向导/加工向导选项访问.NC 工具棒, 在这个加工过程中左边的显示上出现那一个,你跟着准备合理的步骤,从开始到结束重复相同的步骤选择flat 16刀具单击确定确认并退出刀具库单击确定退出刀具和夹头对话框第三步_创建一个新的刀具路径单击这个创建新刀路图标注意在这个显示区域安全平面的出现接受缺省参数并且单击确定2.5轴,3轴,4轴,5轴刀路都是可利用的第四步_创建毛胚单击创建毛胚图标创建毛胚是3轴程序使用的描述从完成零件制造的毛胚材料同意缺省值并单击确定第五步_创建一个体积铣程序我们使用单独的NC工艺去加工这个零件,我们将开始粗加工环行铣程序单击这个创建一个程序图标接受主要选项中的体积铣和变化下一选项到粗加工环行铣单击刀具和夹头图标(下一步)继续选择刀具FLAT 16单击确定第六步_选择零件我们现在将选择零件单击这零件图标单击这编程助手图标然后对话框底部显示图片在显示区域单击右键,,选择所有显示对象并退出第七步_导入首选值查看单击刀路参数图标在这个刀路对话框里,单击这个导入首选值&查看图标单击是接受在跟着出现的信息上Cimatron缺省的首选值和查看显示了单击页底部圆圈里的图标显示参数隐藏参数所有参数显示,相同的一个标志隐藏仅仅参数标志显示,隐藏参数不显示随着参数进入单击机床参数图标继续接受这默认值为机床参数单击保存并计算图标在这个加工过程管理器中,注意创建这个程序变化这个刀路颜色到兰色第八步_创建一个曲面铣程序我们现在将创建一个曲面铣程序创建一个新程序单击这创建程序图标曲面铣根据角度精铣选择BALL10刀具,单击下一步箭头继续第八步_a_创建一个曲面铣程序选择零件:系统自动选择前一个程序选择的实体单击这个边界(可选)按钮拾取底部控制平面由中间鼠标按钮接受几何体选择并按退出(中间鼠标按钮)继续下一步在这刀路参数对话框,单击导入首选值&查看图标,单击是接受首选值.在毛胚管理与夹头检查上单击,选择高级参数并参考剩余毛胚参数当参考剩余毛胚参数设置为是,在产生刀具动作之前计算这剩余毛胚单击保存并计算图标,执行这程序在下面圆圈中单击隐藏/显示图标,隐藏体积铣程序,隐藏这曲面铣程序刀路第九步_创建一个局部精细加工程序创建一个新程序,同下面定义这工艺并按刀具和夹头图标在这个刀具和夹头对话框,选择刀具BALL 10并单击新建刀具图标在这刀具特性中为这个新刀具选择进入随着参数单击确定并按零件图标接受这零件选项为这清根铣程序选择首选值并查看保存并计算这程序第十步_仿真这程序单击高级仿真图标单击双箭头包括所有的程序到模拟里在这对话框里,检查验证这仿真选项并单击确定这NC仿真应用打开单击这开始图标这最后的练习结果可以看到文件里的Mouse cover core _nc.elt。

CIMATRON E中的加工参数设定

CIMATRON E中的加工参数设定（1）Volume Milling 3D（WCUT）的加工参数设置在表格中单击右键，然后在子菜单中不选Show Prefered Only可以显示所有的加工参数，如落刀点的设置，螺旋下刀的角度等。

1．APPROACH &RETRACT 在XY平面上的进退刀方式2．CLEARANCE PLANE 设定G00的安全平面3．Entry & End Point Z方向落刀的方式4．Offset & Tolerance 加工余量和加工精度,Part2 Surface Offset 第二部分曲面的加工余量，所谓第二部分曲面就是在Geometry选取时特殊指定的一部分加工曲面，对其可以指定不同的加工余量和加工精度General Contour Offset 加工轮廓的偏移量，可以根据需要需要使刀具能够走到的区域变大或变小Approximate Method加工轮廓/曲面的逼近方式By Tolerance按照精度逼近By Tol.+Length按照精度逼近，同时限制每段刀轨的最大长度不得超过定值。

Part Surface(Contour)Tolerance加工精度Part SurfaceTolerance第二部分曲面的加工精度5．Tool Trajectory 走刀参数Z-top 加工的最大高度Z-bottom 加工的最低高度Mill Finish Pass 是否精铣轮廓Down Step 层降步距Side Step 单层加工上的行距，如果大于刀具直径的一半，则可能留下残料，需要Clean Between PassesCorner Milling刀轨拐角处的过渡方式External Round 刀具外切于轮廓时圆角过渡All Round 刀具内外切于轮廓时都圆角过渡All Sharp 刀具内外切于轮廓时都尖角过渡Milling Direction Climb Milling 逆铣Conventional Milling 顺铣Mixed 顺逆混合铣Cut Direction当Spiral Cut时存在Inside Out 从内向外环绕Outside In 从外向内环绕Cutter Direction当Parallel Cut时存在Bidir 不需抬刀，加工效率高双向走刀Undir 需抬刀，表面留痕一致单向走刀Milling At Angle 当平行走刀时的走刀角度Regions Connect 一般使用此选项当加工多个凹槽时，区域连接优先加工完此槽，然后再跳刀至另一槽加工Skip 当加工多个凹槽时，在第一槽加工完第一层后跳刀至另一槽加工此层，所有槽加工完第一层后再返回第一槽加工第二层。
