钢轨及其选型
钢轨及其选型钢轨及其选型1）钢轨的作⽤及分类钢轨是轨道上部结构的重要组成部分之⼀，它不仅引导车辆按照⼀定的⽅向运⾏，且承受来⾃车轮的压⼒、冲击⼒和纵向的惯性⼒、横向和离⼼⼒，并经轨枕将载荷传递给道床及巷道底板（轨道的下部结构），为车轮的滚动提供阻⼒的踏⾯。
在使⽤架线式电机车和“信集闭”的区段还兼作回流线。
钢轨的类型是以它每⽶长重量（kg/m）来表⽰的。
钢轨每⽶长重量越⼤，则抗冲击、弯曲、振动的能⼒越强，承载⼒也越⼤。
矿井轨道所⽤的钢轨有轻轨和重轨之分。
煤矿使⽤的有15kg/m、18kg/m、22kg/m、24kg/m、30kg/m、38kg/m、43kg/m 等⼏种轨型，最常⽤的是22kg/m、24kg/m、30kg/m三种轨型。
表3—1 钢轨的主要技术参数2）如何选择钢轨：选⽤钢轨时，主要应考虑电机车和矿车重量、⾏车的速度和⾏车的密度等。
车辆载重量越⼤，车速越快，⾏车密度越⾼，采⽤钢轨型号就越⼤。
《煤矿安全规程》规定：新建或扩建的矿井中，对运⾏7吨及其以上机车或3吨及其以上矿车的轨道，应采⽤不低于30kg/m 的钢轨。
井巷轨道轨型的选择，应根据运输设备的类型、使⽤地点和提升⽅式来确定。
四、钢轨的固联零件钢轨的固联零件包括道钉（钢筋混凝⼟轨枕、钢轨枕为螺栓）、垫板、鱼尾板等。
见图3—5。
1.道钉道钉的作⽤是把钢轨固定在⽊轨枕上，使钢轨与轨枕连接成整体，增强轨道框架的钢度。
道钉钉头为鸭嘴形，钉杆为⽅形钉尖楔形刃⾓。
道钉⼀般采⽤有⾜够韧性的钢料锻制⽽成，应保证弯曲180度⽽不折断。
2.垫板垫板的作⽤是增加轨枕受压⾯积，以减少⽊枕的机械磨损。
垫板有平板形和楔形两种，楔形板可使钢轨有⼀定的内倾⾓，⽤于弯曲线路的外轨，使运⾏中的车轮中⼼始终在钢轨中⼼线上，减少钢轨的不均匀磨损。
图3—5钢轨的固联零件 1—钢轨；2—鱼尾板；3—鱼尾板的作⽤是通过固定螺栓夹紧两根钢轨使其连接，制⽌轨端错位。
鱼尾板上、下端⾯均为斜⾯，与轨顶下⽅和轨底上⽅的斜度⼀致，以使鱼尾板与钢轨密贴。
每米38、43、50、60公斤钢轨用鱼尾板【国标】
Ｐ
Ｓ
不大于
ＹＷ ５２
０．４５－ ０．５８
０．１ ７＾ ０．３ ５
０．５５＾－０．８０
０．０４０
注 ：为 滴 足性能要求，含碳ｆ上限可不大于 。．６２ ％，含锰ｆ上限不大于 １．００％． ２．２ 制造方法
２．２．１ 采用电炉、平炉和纯氧转炉冶炼的镇静钢制造。 ２．２．２ 鱼尾板螺栓孔应在热状态下冲制。 ２．２．３ 鱼尾板可在热状态或冷状态下切成定尺长度 。 ２．３ 交货状态
合金结构钢圆管坯
优质碳素钢 圆管坯
二 、型 钢 、异 型 钢
低碳钢热轧圆盘条
ＧＢ ７０１ －９１
热轧圆钢和方钢尺寸 、外形 、重量及允许偏差
ＧＢ ７０２－ ７２
热轧扁钢尺寸、外形 、重量及允许偏差
ＧＢ ７０４－ ８３
热轧六角钢和八角钢尺寸、外形 、重量及允许偏差 ＧＢ ７０５－ ８３
５．３ 取样数量 鱼 尾 板 质量检验取样数量应符合表 ５规定 。
５．４ 复验和判定规则 鱼 尾 板复 验和判定规则应按 ＧＢ ２１０１－８０１型钢验收、包装、标志及质量证明书一般规定》。
华美制作
华美制作
华美制作
-------------------------------
国家标准
-------------------------------
附 录
现行标准与被代替标准对照表
华美制作
标准号
标准名称
被代替标准
ＧＢ ５０６８－ １９９９ ＧＢ １３４４７－ １９９２
ＹＢ／Ｉ＇０ ０１一 １９９１ ＹＢ／Ｔ ００２－１９９１ ＹＢ／’ ｒ０ ０３ １９ ９１
ＹＢ／Ｔ ００４－ １９９１
ＹＢ／Ｔ １５４－ １９９９ ＹＢ／Ｔ １６８－２０００ ＹＢ／Ｔ ２００８－１９８０ ＹＢ／Ｔ ２０１１－ １９８３ ＹＢ／Ｔ ２０１２－ １９８３ ＹＢ／Ｔ ５０８９－ １９９３ ＹＢ／Ｔ ５１３７－１９９８ ＹＢ／Ｔ ５２２１－ １９９３
轨道配件
轨道配件铁路配件是铁路线路的组成部分，这里所指的轨道包括铁轨、轨枕、连结零件、、鱼尾板、垫板和套管等。
作为一个整体性工程结构，轨道铺设在路基之上，起着列车运行的导向作用，直接承受机车车辆及其荷载的巨大压力。
在列车运行的动力作用下，它的各个组成部分必须具有足够的强度和稳定性，保证列车按照规定的最高速度，安全、平稳和不间断地运行。
Railway accessories is part of the railway line, referred to here include the track rails, sleepers, link parts, fish plate, plate and tube and so on. As an overall project structure, the track laid in the embankment above the train plays a guiding role，directly bear the load of rolling stock and its pressure. In the power train operation under the action of its various components must have sufficient strength and stability, to ensure the maximum train speed in accordance with, safe, stable and uninterrupted operation.一．鱼尾板（Fishplate）1.鱼尾板说明鱼尾板（轨道接头夹板）俗称道夹板，在轨道接头处起连接作用。
分为轻轨、重轨和起重轨.1.Fishplate shows:Fish plate (plywood rail joints) called Road plywood in the track joints connecting role. Divided into light rail, heavy rail and crane rail2.可适用的标准YB(T) 58-87 每米38,43,50,60kg钢轨用鱼尾板JIS E1107-2008 鱼尾板用钢螺栓及螺母和紧固件GB 184-1963 |每米50公斤钢轨用鱼尾板型式尺寸BS47 鱼尾板2.Applicable standard:YB(T) 58-87 38,43,50,60kg per meter with a fishplate railGB 184-1963 Fish-plates for 50kg/m steel rails3.鱼尾板型号轻轨有8KG.9KG.12KG.15KG.18KG.22KG.24KG.30KG.轻轨鱼尾板又名道夹板，重轨38KG.43KG.50KG.60KG，起重轨QU70.QU80.QU100.QU120又名起重轨斜接头夹板。
鱼尾板安装_鱼尾板使用方法_窄轨道岔工作原理

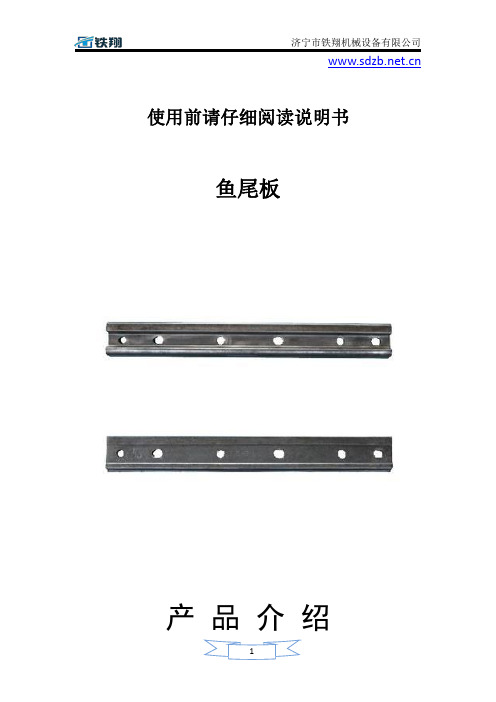

使用前请仔细阅读说明书
鱼尾板
产 品 介 绍
1
济宁市铁翔机Leabharlann 设备有限公司1 鱼尾板说明 鱼尾板（轨道接头夹板）俗称道夹板，在轨道接头处起连接作用。分为轻轨、重轨和超重轨。 2 鱼尾板的用途 鱼尾板是一种用于轨道与轨道之间连接使用的连接紧固件 3 鱼尾板型号 轻 轨 有 8KG.9KG.12KG.15KG.18KG.22KG.24KG.30KG. 轻 轨 鱼 尾 板 又 名 道 夹 板 ， 重 轨 38KG.43KG.50KG.60KG，起重轨 QU70.QU80.QU100.QU120 又名起重轨斜接头夹板。 鱼尾板国外有 BS47 和 UIC 系列，例 BS80A、BS75R、UIC60、UIC54。 具体又有四孔和六孔两种。 4 鱼尾板材质 按材质区分有：球墨铸铁、Q235 轧制、锻造。鱼尾板生产商
2
重轨理论重量
钢轨,以每1米大致质量kg数表示.目前,我国铁路的钢轨类型主要有75kg/m、60kg/m、50kg/m及43kg/m ，世界上最重型的钢轨已达到77.5kg/m,我国也在重载线路上逐步铺设75kg/m钢轨. 标准长度为12.5m和25m两种.我国钢轨以每米大重量的公斤数，可分为起重机轨（吊车轨）、重轨与轻三种：①起重机轨分为QU120,QU100,QU80,QU70四种，材质一般为锰钢，单重最大的是QU120可达118kg/m。
②重轨。
按所用钢材钢种分为：普通含锰钢轨、含铜普碳钢钢轨、高硅含铜钢钢轨、铜轨、锰轨、硅轨等。
主要有38、43、50kg 三种。
此外还有用于少数线路上的45kg轨，已计划在运量大和车速高的线路上用的60kg轨。
GB2585— 81规定了我国38～50kg/m钢轨的技术条件。
2007年我国颁布了新标准GB 2585-2007，除38～50kg/m 外，新增加了60kg/m和75kg/m两种型号的重轨。
另外，国际上各个国家都有自己的生产钢轨的标准，分类方式也不尽相同。
如：英标：BS系列（有90A,80A,75A,75R,60A等等）德标：DIN系列吊车轨。
国际铁路联盟：UIC系列。
美标：ASCE系列。
日标：JIS系列。
③轻轨。
品种在“8”的标准（5）中规定。
主要有9、12、15、22、30kg/m 等不同轨型，其断面尺寸和轨型类别等如6-7-11所示。
技术条件详见“8”中标准（3）。
轻轨也分为国标（GB）和部标（YB冶金部标准）两种，上面说的是GB的几种型号，YB的型号有：8、18、24kg/m等。
制造及用途：钢轨采用平炉、氧气转炉冶炼的碳素镇静钢轧制而成。
其用途是承受机车车辆的运行压力及冲击载荷。
国产钢轨规格：公司主要经营轻轨、重轨、起重轨、吊车轨、钢轨,钢轨配件,8kg 轻轨,9kg轻轨,12kg轻轨,15kg轻轨,18kg轻轨,22kg轻轨,30kg 轻轨,38kg重轨,43kg重轨,50kg重轨，QU70吊车轨、QU80吊车轨、QU100吊车轨、QU120吊车轨，国标轻轨、国标重轨、国标吊轨起重轨、及钢轨配件：压板、鱼尾板、橡胶垫板、螺栓等。
钢轨类型及主要尺寸表
长
宽
未扣除道钉孔
扣除道钉孔
50
双肩
310
160
6.03
5.80
38，43
双肩
290
160
5.48
5.25
重轨用道钉、垫圈
型号
kg/m
道钉
垫圈
长度mm
理论质量kg/块
理论质量kg/块
50
145
0.378
0.078
38，43
145
0.378
0.050
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】
重轨用鱼尾板(GB184-63，GB185-63)
型号
kg/m
孔数
个
主要尺寸mm
理论质量kg/块
长度
高度
厚度
未扣除螺栓孔
扣除螺栓孔
50
6
820
104.22
46
19.29
18.72
38，43
6
790
94.03
40
16.09
15.57
重轨用垫板(GB186-63，GB187-63)
型号
kg/m
肩别
主要尺寸
钢轨类型及主要尺寸表
重轨（YB350-63，GB183-63，GB182-63，GB181-63）
型号
kg/m
截面尺寸mm
理论质量
kg/m
长度m
高度
底宽
头宽
腰厚
33
120
110
60
12.5
33.286
12.5-25
38
134
114
第五章-起重机轨道安装-定额
0、255
44、40
摩擦压力机 压力3000kN
台班
442、23
0、068
30、07
0、102
45、11
0、102
45、11
0、136
60、14
交流弧焊机 容量32kVA
台班
98、64
0、085
8、38
0、085
8、38
0、085
8、38
0、085
8、38
脚手架机械使用费
元
10、30
10、30
40、25
脚手架机械使用费
元
10、30
10、30
计量单位:10m
定 额 编 号
1-386
1-387
1-388
1-389
项 目
单
位
单
价
[固定形式]
弯钩螺栓式
[纵向孔距(Amm)横向孔距(Bmm)]
A=675
[轨道型号]
24kg/m
38kg/m
43kg/m
50kg/m
数量
合计
数量
合计
数量
合计
数量
合计
综 合 单 价
元
1420、23
1654、63
1692、30
1771、67
其
中
人 工 费
元
713、36
809、56
831、02
859、88
材 料 费
元
237、63
297、95
298、44
314、44
机 械 费
元
91、16
118、05
122、40
141、62
管 理 费
单重表、壁厚标准、盲板厚度
中石化钢管壁厚SH3405 管壁厚度，mm公称 直径外径D O ，mmsch 5sSch 10sSch 20sSch 40sSch 80sSch 20Sch 30Sch 40Sch 60Sch 80Sch 100Sch 120Sch 140Sch 160xxs10 17 1.2 1.6 2.0 2.5 3.2 2.5 3.5 15 22 1.6 2.0 2.5 3.0 4.0 3.0 4.0 5.07.520 27 1.6 2.0 2.5 3.0 4.0 3.0 4.0 5.58.02534 1.6 2.83.0 3.54.5 3.5 4.5 6.59.0(32) 42 1.6 2.8 3.0 3.55.0 3.5 5.0 7.010.040 48 1.6 2.8 3.0 4.0 5.0 4.0 5.0 7.010.05060 1.6 2.83.54.05.5 3.5 4.0 5.0 5.5 7.0 8.511.0(65) 76 2.0 3.0 3.5 5.0 7.0 4.5 5.06.07.08.09.514.080 89 2.0 3.0 4.0 5.5 7.5 4.5 5.5 6.57.5 9.0 11.015.0100114 2.0 3.04.0 6.0 8.55.06.07.08.5 11.0 14.017.0(125) 140 2.8 3.5 5.0 6.59.5 5.0 6.58.09.516.019.0150 168 2.8 3.5 5.0 7.0 11.0 5.5 6.57.09.511.0 14.0 18.022.0200 219 2.8 4.0 6.5 8.0 13.0 6.57.08.010.013.015.0 18.0 20.0 24.023.0250 273 3.5 4.0 6.5 9.5 15.0 6.58.09.513.015.018.0 22.0 25.0 28.025.0300325 4.0 4.56.5 9.5 17.06.58.510.014.017.022.0 25.0 28.0 34.026.0350 356 4.0 5.0 8.09.511.015.019.024.0 28.0 32.0 36.0 400 406 4.5 5.08.09.513.017.022.026.0 32.0 36.0 40.0 450 457 8.011.014.019.024.030.0 35.0 40.0 45.0 500 508 9.513.015.020.026.032.0 38.0 45.0 50.0 550 559 9.513.017.022.028.035.0 42.0 48.0 54.0 600 610 9.514.018.025.032.038.0 45.0 52.0 60.0注：等级代号后面带S 者仅适用于奥氏体不锈钢管。
轨道与矿车安装说明
矿井轨道是将钢轨按一定要求固定在线路上构成的，是机车运行的基础件。
一、矿井轨道线路的作用及分类为了满足矿井运输的需要，矿井巷道内大都铺设有轨道。
矿井轨道线路与地面大铁路不同，它由于受井下空间的限制及生产能力的影响，故轨距一般都较小，因此，通常把矿井轨道线路称为窄轨线路。
1、矿井轨道线路的作用机车车辆在行进的过程中，会产生垂直压力、水平力及其他一些力，而路基比较松软，不能直接承受这些力，否则路基要产生永久变形和压陷，以致无法行车。
通过矿井轨道线路就可以把车轮的集中载荷传播、分散到地面或井下巷道底板上，引导机车沿轨道平稳、高速运行。
2、矿井轨道线路的分类矿井轨道线路按照不同的内容可以分为不同的种类：1）按轨距类型可分为：900mm轨距；762mm轨距；600mm轨距。
2）按运输量可分为：一级线、二级线、三级线。
其中：(1) 一级线：762（900）mm轨距，单线重车方向年运量100万t以上。
(2) 二级线：762（900）mm轨距，单线重车方向年运量50万—100万t；600mm 轨距，单线重车方向年运量30万t以上。
(3) 三级线：762（900）mm轨距，单线重车方向年运量50万t以下，600mm轨距，单线重车方向年运量30万t以下。
3）根据运输情况可分为：主要运输线路与一般运输线路。
(1) 主要运输线路：井下：主要斜井绞车道、井底车场、主要运输大巷和运输石门的轨道。
地面：运煤、运矸石的干线和集中装、卸、甩车场的轨道。
(2) 一般运输线路：除主要线路的轨道和采煤工作面顺槽、掘进工作面的轨道之外的其他所有轨道。
二、轨道线路的结构标准窄轨的结构如图3-1所示，轨道线路由下部结构、上部结构两部分组成。
下部结构主要是巷道底板和水沟，上部结构是钢轨、联接零件、安全设备（拉杆、防爬器）、轨枕和道床（道碴层）。
轨道线路的主要参数有轨距、轨型、坡度、曲率半径。
轨距是两条钢轨的轨头内缘表示，如图3-2所示。
国内标准轨距有600mm、762mm、900mm三种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
43Kg鱼尾板详细型号
43KG鱼尾板俗称道夹板(轨道接头夹板)，在轨道接头处起连接作用。
分为轻轨、重轨和起重轨，是一种用于轨道与轨道之间连接使用的连接紧固件。
鱼尾板型号：
轻轨有8KG.9KG.12KG.15KG.18KG.22KG.24KG.30KG.轻轨鱼尾板，重轨38KG.43KG.50KG.60KG，起重轨
QU70.QU80.QU100.QU120又名起重轨斜接头夹板。
鱼尾板国外有BS47和UIC系列，例BS80A、BS75R、UIC60、UIC54。
具体又有四孔和六孔两种。
43Kg鱼尾板材质：
按材质区分有：球墨铸铁、Q235轧制、锻造。
43Kg鱼尾板_铁路配件
辽宁双兴铁路机械有限公司主要生产钢轨钻孔机、锯轨机，捣固镐、钢轨打磨机、液压方枕器、轨缝调整器、液压起拔道器、钢轨拉伸机、轨距尺、轨枕内燃螺栓扳手、高铁
机械等铁路设备及配件的专业生产厂家，广泛应用于煤炭，石油，冶金，电力，化工，机械等行业。
