人防工程基坑深井降水方案[详细]
黑龙江地下人防工程深基坑降水施工方案
轻型井点降水施工组织设计工程名称：学伟绿色家园人防地下车库建设单位：大庆市北辰房地产开发公司监理单位：大庆市端兴监理公司泓昊建筑安装工程公司施工单位：负责人：审核：编制：4 年2010编制日期：月日 4降水施工组织设计．一、工程概况：该工程为学伟绿色家园人防地下车库，建设单位：大庆市北辰房地产开发有限公司，设计单位：哈尔滨中建建筑设计院，监理单位：大庆市端兴监理公司，工程地点：学伟绿色家园院内，其占地2,地下车库底板底- 7.75 米。
面积为13256 m根据土层和水文勘察实况分析,土层结构层清晰,含水饱合,渗透系数较差,第三层粉砂层含水丰富,第四层、第五层隔水层。
土方开挖及基础施工不先降水工程是无法施工.我们通过认真分析,结合多年来在本地段深基础施工实际经验,考虑该工程所座落地质情况,采用轻型井点降水施工方法是可行方案地下车库基础安装降水井管东西方向长112米，南北方向长136米，四周安装井管620根，降水设备12套，为了加快降水速度，保证挖土工期，在中间沿东西方向及南北方向各安装两排降水井管(具体位置见后附图)，分两次进行井管安装，第一次安装好后，降水至具备挖土，在挖土之前将中间的降水井管随机械挖土拆除，让机械好挖土，土方挖至设计标高后随即进行第二次在中间安装降水井管，第二次安装降水井管随底板垫层的施土逐一拆除，中间拆除的井管孔洞采用水撼中砂封堵或灌入细石砼（井管封堵由土建队伍负责施土）。
中间安装降水井管每次均为612根，降水设备12套，四周安装DN200临时排水管线530米，安装倒水DN100排污泵8台.电源配电箱8台，架设临时电源线560米。
二、施工准备．1、组织有关人员熟悉图纸，参加建设单位及监理单位交底，对施工人员进行技术交底。
2、成立管理人员组织机构，（见管理人员组织机构）。
3、根据劳动力计划表组织施工人员进场（见劳动力计划表）。
4、根据现场情况，搭设临时办公室，生活设施，解决施工、生活用水、用电，畅通临时道路。
深基坑开挖深井降水施工方案
深基坑开挖深井降水施工方案
一、前期准备工作
在深基坑开挖过程中，首先需要进行充分的前期准备工作，包括但不限于以下几个方面：
1.1 环境调查与勘测
在施工前需进行周边环境的调查与勘测工作，包括地质构造、地下水位、降水情况等，以便对施工方案做出科学合理的安排。
1.2 方案设计与论证
根据前期调查与勘测的结果，制定深基坑开挖深井降水的施工方案，并进行论证确认，确保施工方案的可行性和安全性。
二、深井降水施工过程
深井降水是深基坑开挖过程中常用的降水方式之一，其施工过程主要包括以下几个步骤：
2.1 井筒钻进
在深基坑周边选取适当位置，在地面上先进行井筒的定位与布设，然后通过钻机进行井筒的钻进工作，形成深井。
2.2 井筒配管
钻完井筒后，需要进行井筒的配管工作，将管道引入井内，以便后续的降水排水工作。
2.3 深井降水
通过深井内的管道，利用抽水设备进行降水工作，将基坑内的地下水抽出，以保持基坑周边的稳定状态。
三、施工注意事项
在深基坑开挖深井降水施工过程中，需要注意以下几点事项：
3.1 安全措施
在施工过程中，必须加强安全管理，确保施工人员的安全，减少事故的发生。
3.2 质量监控
对深井降水的施工质量进行有效监控，确保降水效果符合设计要求。
3.3 周边环境保护
在施工过程中，要注意保护周边环境，避免造成环境污染或其他负面影响。
四、施工结束及总结
深基坑开挖深井降水施工结束后，需要进行施工的总结与评估工作，包括降水效果评估、施工质量评估等，为后续施工提供参考。
以上就是深基坑开挖深井降水施工方案的相关内容，希望能对您有所帮助。

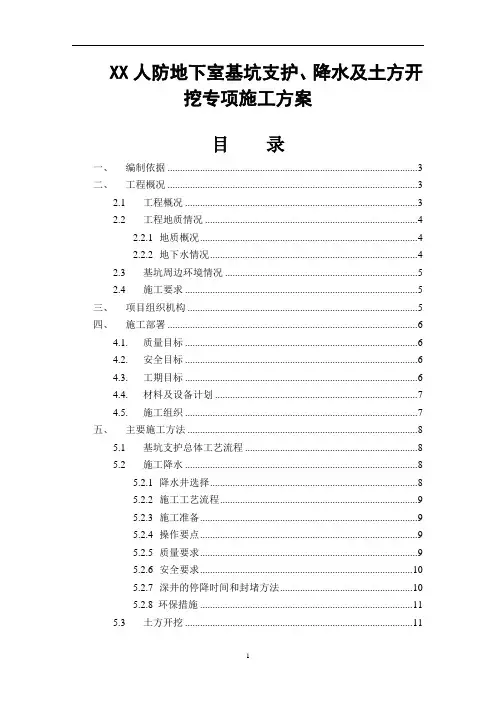

【降水方案】某人防地下室基坑支护、降水及土方开挖专项施工方案
XX人防地下室基坑支护、降水及土方开挖专项施工方案目录一、编制依据 (3)二、工程概况 (3)2.1工程概况 (3)2.2工程地质情况 (4)2.2.1地质概况 (4)2.2.2地下水情况 (4)2.3基坑周边环境情况 (5)2.4施工要求 (5)三、项目组织机构 (5)四、施工部署 (6)4.1.质量目标 (6)4.2.安全目标 (6)4.3.工期目标 (6)4.4.材料及设备计划 (7)4.5.施工组织 (7)五、主要施工方法 (8)5.1基坑支护总体工艺流程 (8)5.2施工降水 (8)5.2.1降水井选择 (8)5.2.2施工工艺流程 (9)5.2.3施工准备 (9)5.2.4操作要点 (9)5.2.5质量要求 (9)5.2.6安全要求 (10)5.2.7深井的停降时间和封堵方法 (10)5.2.8 环保措施 (11)5.3土方开挖 (11)5.3.2劳动力的计划 (11)5.3.3土方开挖顺序 (11)5.3.4主要方法 (12)5.3.5土方堆放及外运 (12)5.3.6运输机械行走路线 (12)5.3.7地下障碍物和文物的保护 (12)5.3.8周边土坡观测 (13)5.3.9质量技术措施 (13)5.3.10质量检验标准 (13)5.4土钉墙施工 (14)5.4.1支护方法的选择与确定 (14)5.4.2土钉墙施工方法 (14)5.4.3泄水管孔布设 (14)5.4.4喷射砼面层 (15)5.4.5在坑壁喷护过程中应注意以下几点 (15)5.4.6施工操作时必须注意的事项 (15)5.4.7锚杆及土钉墙墙支护工程质量检验标准 (16)六、安全控制措施 (16)6.1安全管理组织机构 (16)6.2安全技术措施 (17)6.3应急预案 (17)6.3.1应急组织机构 (17)6.3.2各级职责 (18)6.3.3紧急情况常规处理措施 (19)6.3.4对周边建筑、环境及地下管线的保护措施 (20)6.3.5事故处理及预防措施 (21)6.3.6其它注意事项 (21)6.4基坑支护监测 (22)6.4.1基坑支护监测内容 (22)6.4.2监测点布置 (22)6.4.3监测频率 (22)6.4.4监测方法及观测精度 (23)6.4.6监测要求 (23)七、相关图纸及基坑施工进度计划 (23)一、编制依据1.1 施工合同：《建筑工程施工合同》；1.2 施工组织设计：《施工组织设计》；1.3 施工图纸及基坑支护设计图纸；1.4 阜阳市建筑勘察设计院提供的工程地质勘察报告1.5 现行主要施工规范1.5.1 《建筑基坑支护技术规程》JGJ120-20121.5.2 《基坑土钉墙支护技术规程》CECS96:971.5.3 《建筑施工安全检查标准》JGJ59-20111.5.4 《施工现场临时用电安全技术规范》JGJ46-20051.5.5 《施工现场机械设备检查技术规程》JGJ160-20081.6 《危险性较大的分部分项工程安全管理办法》建质字[2009]87号二、工程概况2.1工程概况工程名称：国祯家园A区人防地下室建设单位：阜阳国祯置业发展有限公司设计单位：安徽人防建筑设计研究院勘察单位：阜阳市建筑勘察设计院监理单位：安徽永信人防工程建设监理有限责任公司施工单位：安徽都邦建设有限责任公司本工程包括人防地下室，上部七栋住宅楼，分别为13层,均为框剪结构平板式筏板基础；本支护工程为临时性工程，基坑侧壁安全等级为二级，基坑有效支护深度为5.8米。
天澜湾地下人防工程井点降水方案1
江苏润嘉置业有限公司天澜湾地下人防工程井点降水方案南通市第二建设工程有限公司二O一O年十月十四日井点降水施工组织方案一、工程概况本工程位于西环路东盐渎路北，基础采用静压砼方桩，地下一层，基坑面积约17694M2。
本工程由江苏润嘉置业有限公司投资建设，盐城市建筑设计研究院有限公司设计，江苏省岩土工程勘察设计研究院勘察，江苏建业建设集团有限公司监理，南通第二建设工程有限公司承建。
本工程，±0.00标高相对于黄海高程3.05m，自然地面标高平均为黄海高程2.70m左右。
该工程基础从自然地面向下埋置深度约为5.50M。
地理位置拟建场地交通运输畅通，现为空地，场地低苏北里下河古泻湖相沉积平原。
根据地质条件显示：基坑开挖深度约-5.5米。
土方涉及第1层素填土，以粉质粘土为主，土层结构松散不均匀，透水性强；第2层淤泥质粉质粘土干强度中等，透水性低；基坑开挖时极容易产生坑壁坍塌、坑底渗水等现象。
我项目部将对整个施工现场进行科学合理规划，使总体布局合理，以营造优美的施工环境，减少施工噪音、环境污染等。
工程特点本工程建筑平面轴线呈不规则方形，占地面积较大，给施工带来一定的难度，该地下人防设置了后浇带,这样有利于组织施工流水。
根据地质条件及相关要求，施工时应采取井点降水措施，确保地下水位低于基坑开深度0.5米以下。
因此，我项目部依据基坑实际开挖深度和周围环境，根据业主提供的地质资料，场地地下水在勘察深度以内主要为孔隙潜水，稳定水位标高为0.97∽1.14m。
拟建工程场地近3∽5年最高地下水位为2.08米，历史最高水位2.1m；潜水补给主要为大气降水及地表水渗入，排泄以自然蒸发和侧向径流为主，水位变化明显受降水影响，故该工程抗浮设计按不利因素考虑，则抗浮设计水位采用建筑物室外标高。
人防地下室抗浮计算如下：1、根据设计数据可知上部建筑自重标准值（覆土、顶板自重、外墙自重、柱自重）约为30 n/m²地下室室内地坪约0.10 X 30=3.0Κn/m²；地板自重约0.35 X 25=8.75Κn/m²；其它静菏载标准值（地梁、240砖墙等）约为2.5Κn/m²；即地下室抗浮菏载标准值约Qwk=30+3+8.75+2.5=44.25Κn/m²2、地下室抗浮菏载设计值Qw=0.9 X Qwk（覆土重+顶板自重菏载标准值+外墙自重菏载标准值+柱自重菏载标准值+地板自重菏载标准值+其它自重菏载标准值）=44.25X 0.9=39.83Κn/m²3、地下室水浮力菏载设计值地下室水浮力菏载设计值：Qfk=10 X（2.0+0.65）=26.5Κn/m²地下室水浮力菏载设计值的菏载分项系数取1.4Qf=1.4Qfk=1.4 X 26.5=37.1Κn/m²4、抗浮验算Qf=37.1Κn/m²<Qw=44.25Κn/m²根据验算可知地下室自重抗浮满足要求，因此施工期间的井点降水必须在地下室上部菏载达到抗浮要求时方可撤离，以减少水浮力对轴线偏移造成影响。
基坑降水工程施工方案(3篇)
第1篇一、工程概况本工程位于（具体地点），基坑深度为（具体深度）米，基础形式为（具体形式），基坑开挖面积约为（具体面积）。
由于地下水位较高，为保障基坑施工安全和施工质量，需进行基坑降水工程。
二、降水目的1. 降低地下水位，确保基坑在干燥条件下施工，防止地下水渗入基坑，影响施工质量。
2. 防止基坑边坡失稳，确保施工安全。
3. 避免坑底管涌和地基承载力下降，确保基础质量。
三、降水方法根据现场实际情况，本工程采用以下降水方法：1. 明沟加集水井降水：沿基坑四周设置明沟，将地下水引入集水井，通过水泵将集水井中的水排出。
2. 轻型井点降水：在基坑四周设置轻型井点，通过井点将地下水抽出，形成降水漏斗。
3. 喷射井点降水：在基坑四周设置喷射井点，通过喷射井点将地下水抽出，形成降水漏斗。
4. 电渗井点降水：在基坑四周设置电渗井点，通过电渗作用，将地下水抽出，形成降水漏斗。
5. 深井井点降水：在基坑四周设置深井井点，通过深井井点将地下水抽出，形成降水漏斗。
四、降水施工方案1. 施工准备（1）测量放线：根据设计图纸，对基坑四周进行测量放线，确定降水井位置。
（2）材料设备：准备轻型井点、喷射井点、电渗井点、深井井点、水泵、电缆等设备。
（3）人员组织：组织施工队伍，明确各工种人员职责。
2. 降水井施工（1）轻型井点：沿基坑四周设置轻型井点，井点间距根据地质条件确定，一般为1-2米。
（2）喷射井点：沿基坑四周设置喷射井点，井点间距与轻型井点相同。
（3）电渗井点：沿基坑四周设置电渗井点，井点间距与轻型井点相同。
（4）深井井点：在基坑四周设置深井井点，井点间距根据地质条件确定。
3. 降水施工（1）明沟加集水井降水：在基坑四周开挖明沟，将地下水引入集水井，通过水泵将集水井中的水排出。
（2）轻型井点、喷射井点、电渗井点、深井井点降水：启动水泵，通过井点将地下水抽出，形成降水漏斗。
4. 降水效果监测（1）水位监测：定期监测井点处地下水位，确保地下水位下降至设计要求。
深井降水专项施工方案
一、工程概况本工程位于[具体工程地点]，由[建设单位]承建，项目包括[具体项目内容]。
由于地质条件复杂，地下水位较高，为确保基坑开挖及施工安全，特制定本深井降水专项施工方案。
二、施工目的1. 降低地下水位，确保基坑开挖及施工过程中的安全。
2. 减少基坑周边环境对施工的影响，降低施工风险。
3. 提高施工效率，缩短工期。
三、施工范围1. 深井降水区域：[具体降水区域范围]。
2. 降水井数量：[具体井数]。
3. 降水井深度：[具体井深]。
四、施工工艺1. 选址与成孔根据地质勘察报告和现场实际情况，选择合适的位置设置降水井。
采用旋挖钻机进行成孔，孔径为[具体孔径]，孔深为[具体孔深]。
2. 井点安装在成孔完成后，安装井点管，井点管采用[具体材质]，管径为[具体管径]。
井点管下端连接潜水泵，上端连接集水总管。
3. 抽水与观测开启潜水泵进行抽水，同时进行水位观测，确保降水效果。
水位观测频率为[具体频率]。
4. 回灌与封堵在井点管成孔后，回灌50Kg粗砂，离地面以下1米范围用粘土封口，以防漏气。
五、施工材料1. 井点管：[具体材质]，管径为[具体管径]。
2. 潜水泵：[具体型号]，功率为[具体功率]。
3. 集水总管：[具体材质]，管径为[具体管径]。
4. 粗砂：[具体规格]。
5. 粘土：[具体规格]。
六、施工进度1. 施工准备：[具体时间]。
2. 成孔：[具体时间]。
3. 井点安装：[具体时间]。
4. 抽水与观测：[具体时间]。
5. 回灌与封堵：[具体时间]。
七、安全措施1. 施工人员必须穿戴安全帽、安全带等防护用品。
2. 施工现场设置警示标志，防止非施工人员进入。
3. 定期检查设备，确保设备正常运行。
4. 做好排水措施，防止雨水浸泡设备。
八、质量保证1. 严格按照施工方案进行施工，确保施工质量。
2. 定期进行质量检查，发现问题及时整改。
3. 施工完成后，进行验收，确保达到设计要求。
通过以上措施，确保深井降水施工顺利进行，为基坑开挖及施工创造良好的条件。
人防工程井点降水施工方案
人防工程井点降水施工方案一、施工概述人防工程井点降水是指在人防工程井内进行降水处理，以保证人防工程的安全施工。
本方案将详细介绍人防工程井点降水的施工方法、工艺流程、安全措施等内容。
二、施工准备1. 施工前，应对人防工程井的降水设备进行检查，确保设备正常运转，安全可靠。
2. 制定降水施工方案，明确人防工程井的降水方法、降水设备、降水量等内容。
3. 确保施工人员具备相关的安全操作技能，熟悉降水设备的操作规程。
4. 安排专人对施工现场进行安全检查，保证施工过程中的安全。
三、施工方法1. 通风降水法：首先对人防工程井内进行通风处理，然后采用通风机将井内空气排出，降低井内空气压力，促使地下水渗透至井内，再借助排水设备将井内地下水抽出，一边进行降水处理一边进行通风处理，直至井内地下水降至安全水位。
2. 抽水降水法：利用抽水设备直接将井内的地下水抽出，直至井内地下水降至安全水位。
3. 综合降水法：结合通风降水法和抽水降水法，采用通风处理和抽水处理相结合的方式，高效降低井内地下水位。
四、施工工艺流程1. 设置降水点：根据人防工程井的结构特点和实际情况，合理设置降水点，确保能够有效降低井内的地下水位。
2. 安装降水设备：根据施工方法选择合适的降水设备，进行设备的安装和调试，确保设备正常运转。
3. 通风处理：采用通风机对人防工程井进行通风处理，清除井内有害气体，为后续的降水施工做好准备。
4. 降水处理：根据施工方法选定的方式，对人防工程井内的地下水进行降水处理，直至地下水降至安全水位。
5. 检查验收：施工完成后，对降水设备进行检查验收，确保设备正常运转，安全可靠。
五、安全措施1. 施工人员必须全部佩戴安全帽、安全鞋、手套等防护用具，严禁在不设防范的情况下进入施工区域。
2. 严格执行操作规程，确保降水设备的安全操作，避免发生意外事故。
3. 施工现场必须设置明显的安全警示标志，确保降水施工的安全进行。
4. 施工现场应进行定期的安全检查，确保设备的正常运转，保证施工安全。
深基坑开挖深井降水施工方案
深基坑开挖深井降水施工方案深基坑开挖是建筑工程中非常重要的一项施工工艺，尤其对于高层建筑或地下结构工程而言更为关键。
而在深基坑开挖过程中，降水施工方案则是保证施工质量、提高工作效率的关键步骤之一、本文将就深基坑开挖深井降水施工方案进行详细说明。
一、前期准备工作1.根据基坑周边地质情况和开挖深度，确定降水井设置的位置。
通常情况下，降水井的布置较为集中，距离出22m以内，这样可以降低施工成本。
2.对降水井进行设计，确定井深和井径。
井深一般要达到基坑设计开挖深度的1.5倍，井径则根据周边地质情况和降水量来确定。
3.组织人员进行降水井的施工准备工作，包括设备调配、施工材料的购置等。
1.进行降水埋深井的施工。
首先，在井口周围挖出适当的土方，然后使用挖掘机、钢管桩机等设备进行井口开挖，清理井底废土，并进行支护工作。
2.安装井口材料。
使用混凝土灌注技术，将约300mm的混凝土高强度圈梁灌注至基坑底部，然后进行地下水封堵工作，并安装钢板及密封材料。
3.进行降水井的开挖。
根据设计要求和施工进度，使用挖掘机进行井内土方开挖，同时进行支护工作，以确保井壁的稳定。
4.井内安装排水设备。
根据设计要求，在井底进行砌筑井身，安装井内泵、管道等排水设备。
5.开挖基坑。
在井外进行基坑土方开挖，同时进行支护工作，以确保基坑开挖的稳定性。
同时，对基坑开挖过程中产生的大量地下水进行随时泵排。
6.监测降水效果。
在降水施工过程中，要对降水井排出的水进行实时监测，并对管道、井身等设备进行定期维护和检查，以确保降水效果。
三、安全措施1.制定严格的安全操作规范和作业流程，确保施工人员的安全。
2.对井身进行加固和支护，以防止井壁塌方。
3.配置专业的降水设备，确保设备的正常运行，提高降水效果。
4.在施工现场布置警示标志，确保施工现场的安全。
以上就是深基坑开挖深井降水施工方案的详细说明。
通过合理的施工方案和科学的施工技术，可以有效降低基坑开挖过程中的地下水位，提高施工效率，同时确保施工质量和人员安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、编制依据 (1)二、工程概况 (1)三、施工部署 (2)四、施工前准备 (12)五、施工方法 (13)六、主要管理措施 (17)七、附图 (18)1.编制依据2.工程概况建兴·鸿郡人防工程位于XX县北街北段与纬五路交XXXX公司投资兴建,设计单位XX省人防建筑设计研究设计院,施工单XXXX公司。
人防地下室抗力等级为常6级,层高为 3.9m,人防面积约10111.60m2,战时为人员掩蔽所,平时为车库,南北两侧各设疏散出入口一个。
基础类型为筏板下柱墩,基础底板厚度400mm,地下室顶板厚度为250m,外墙厚度为250mm和部分300mm。
垫层C15,筏板基础C30,地下室底板、顶板、内、外墙砼强度等级均为C35,底板、外墙及顶板砼抗渗等级为P6。
3.施工部署根据现场勘察本地区的地下水位较低,因此在土方开挖过程中,必须考虑降排水做法。
3.1 降水方案选定本工程基础埋置较深,特别基础埋置深度较深且有效降水范围较大,用轻型井点降水很难达到施工要求的效果,因此考虑使用深井降水结合轻型井点降水。
对局部深井降水不能辐射到的区域,出现的明水现象,采取沿基坑四周设置明排水,采用轻型井点降水的施工方法,确保降水效果。
具体根据施工现场的实际开挖情况配合降水。
3.2 情况分析根据当地的地质及水文地质条件分析,自地表至下,由于地下水位较高,深井降水有效作用范围较大,能够保证施工范围内的降水达到要求,在基坑开挖土方之前必须提前布设好深井,且提前7天降水,以确保降水效果,满足基础施工要求。
3.3 降水井布置原则根据本次设计深度内工程地质条件和区域水文地质条件,确定地下水开采量及预测降深计算布设降水井,布设降水井遵循以下原则:3.3.1 井点的布置按XX省投资为先导,以最少的工作量、最短的排水管线,以达到降水的目的。
3.3.2 采用降水井的位置避开基础承台位置,地下室墙体位置,以免影响整体工程的施工。
3.3.3 采用深井对地下水进行降水,深井的布设间距应在20m~25m左右,每口井里面单独放一个潜水泵进行排水。
3.4 深井降水计算书本工程按照图纸分北边、中间、南边三段工程区域为第一降水区域、第二降水区域、第三降水区域。
3.4.1第一降水区域A．计算依据:降水深度7m,井深考虑为18m,距离基坑边为0.5~1.5m由《岩土勘查报告》可知井点至地下17m为粉砂夹粉土层。
含水层厚度为:17m-1m=16m。
井点降水面积较大的基坑采用环状井点。
B．基坑类型:基坑属于均质含水层潜水非完整井基坑。
C．基坑简图:A．涌水量计算:其中Q──基坑涌水量；k──渗透系数,k=2.00；S──基坑水位降深,S=7m；R──降水影响半径,R=70.2m；r0──基坑等效半径,r0=26.65m。
H──潜水含水层厚度,H=16.00m；B．计算结果:基坑涌水量Q=853.29m3/dC．降水井数量计算:井点类型属于:管井．其中基坑总涌水量:Q=853.29m3/dr s──过滤器半径r s(m),r s=200.00mm；l──过滤器进水部分长度l(m),l=1.50m；k──含水层渗透系数k(m/d),k=2.00m；D.计算结果:降水井数量n=4个3.4.2 第二降水区域A．涌水量计算:其中Q──基坑涌水量；k──渗透系数,k=2.00；S──基坑水位降深,S=7m；R──降水影响半径,R=70.2m；r0──基坑等效半径,r0=29.735m。
H──潜水含水层厚度,H=16.00m；B．计算结果:基坑涌水量Q=908.41m3/dC．降水井数量计算:井点类型属于:管井．其中基坑总涌水量:Q=908.41m3/dr s──过滤器半径r s(m),r s=200.00mm；l──过滤器进水部分长度l(m),l=1.50m；k──含水层渗透系数k(m/d),k=2.00m；D.计算结果:降水井数量n=4个3.4.3 第三降水区域A．涌水量计算:其中Q──基坑涌水量；k──渗透系数,k=2.00；S──基坑水位降深,S=3.6m；R──降水影响半径,R=42.12m；r0──基坑等效半径,r0=21.535m。
H──潜水含水层厚度,H=16.00m；B．计算结果:基坑涌水量Q=594.30m3/dC．降水井数量计算:井点类型属于:管井．其中基坑总涌水量:Q=594.30m3/dr s──过滤器半径r s(m),r s=200.00mm；l──过滤器进水部分长度l(m),l=1.50m；k──含水层渗透系数k(m/d),k=2.00m；D.计算结果:降水井数量n=3个因本地区地下水位较高,地下水资源丰富,土质较差,B1#、B2#楼基础埋深较大,在B1#、B2#基坑中间再各加两口降水井和开挖至-4.6m位置处沿基坑四周插入二级井点降水,防止出现流砂现象,使基坑降水达到预期效果,共计15口降水井,降水井平面布置图(附图)。
3.5 轻型井点降水整个工程的基坑开挖是一次完成,并预留300mm的人工开挖,挖土放坡系数为1:0.2,系在基坑开挖至离基坑底处300mm处沿基坑四周和挖至基坑地以下的集水坑四周埋设井点管深入含水层内,井点管的上端通过连接弯管与集水总管连接,集水总管再与真空泵和离心水泵相连,启动抽水设备,地下水便在真空泵吸力的作用下,经滤水管进入井点管和集水总管,排出空气后,由离心水泵的排水管排出,使地下水位降低到基坑底以下。
本法具有机具设备简单,使用灵活,装拆方便,降水效果好。
可提高边坡的稳定,防止流砂现象的发生,具体管子插法如下图。
3.6 真空井点计算一、计算依据及参考资料该计算书计算主要依据为国家行业标准《建筑基坑支护技术规范》(JGJ 120-99),同时参阅了《建筑施工手册》、《基坑降水手册》。
二、计算过程1、井点吸水高度计算:根据所选施工机械设备的参数,井点管的最大吸水高度计算如下:H V为抽水装置所产生的真空度(kPa)；△h为管路水头损失(取0.3～0.5m)；H1=9.435m；s w+D=1+3=4m；根据计算得H1>=s w+D,故该设备满足降水施工要求！2、井点布置计算:(1)、基坑等效半径的确定:l为基坑长度(m)；B为基坑宽度(m)；η为系数,查表取1.133；(2)、井点系统影响半径的确定:R为降水井影响半径(m)；r0为环形井点到基坑中心的距离(m)。
通过计算得到R0=29.472m；3、基坑总涌水量计算:根据基坑边界条件选用以下公式计算:基坑降水示意图Q为基坑涌水量(m3)；k为渗透系数(m/d)；H为含水层厚度(m)；h为设计降水面到潜水层底面的距离(m)；R为降水井影响半径(m)；r0为基坑等效半径(m)；M为由含水层底板到过滤器有效工作部分中点的长度(m)；l为过滤器进水长度(m)；通过以上计算得基坑总涌水量为2858.808m3。
4、每根井点允许最大出水量计算:q为单井允许最大出水量(m3/d)；r v为过滤器半径(m)；l为过滤器进水部分长度(m)；k为含水层渗透系数(m/d)。
通过计算得每根井点允许最大出水量为62.148 m3/d。
5、井点数及每根井点实际出水量计算:通过计算得到井点管数量为46个。
6、井点管长度计算:D为基坑开挖深度(m)；d w为地下静水位埋深(m)；s w为基坑中心处水位与基坑设计开挖面的距离(m)。
h d为井点管顶部离地面的距离(m)。
根据计算井点管长度为4.8m。
7、滤水管设计计算:(1)、滤管长度Q为流入每根管井的流量；n e为滤管孔隙率,一般为2%～5%；v为地下水进入滤管的速度；由经验公式v=k1/2/15求得；根据计算滤管长度为615.236m。
(2)、滤网孔隙控制,要求d c>2d50d c为滤网孔隙(mm)；d50为含水层颗粒50％的直径(mm),d50=5.96mm。
(3)、填料颗粒的控制砂滤层颗粒尺寸应控制在5d50≤D50≤10d50并且建议D50=(6～7)d50,其中D50为填料粒径(mm)。
3.7 排水系统现场组成临时的排水系统,在各个降水井点位置砌筑1000×1000mm的集水井,集水井之间采用Φ200波纹管连接,井点降水抽出来的水进入集水井,在通过集水井与集水井之间的波纹管排水系统,进入西侧水沟里和东侧河塘里。
3.8明排水施工排水采取基坑外排水和基坑内集排水。
在离坡顶1.0米外自然地坪处设置200×300砖砌挡水墙,不让地面水流入基坑内。
在基坑底距坡角500mm处设300×300排水沟,每隔30米设一集水井,这样,部分○1层土内含水和自然雨水及极弱透水层渗水可通过基坑内排水沟和集水坑泵至基坑外排水沟内,由潜水泵排至室外河道,由专人负责抽水工作。
4.施工准备4.1 机具设备:水泥井管和潜水泵、排水管等、井点降水管、真空泵、离心水泵。
4.2 施工准备:4.2.1地质勘探资料具备,根据地下水位深度、土的渗透系数和土质分布已确定降水方案。
4.2.2基础施工图纸齐全,以便根据基层标高确定降水深度。
4.2.3已编制施工组织设计,确定基坑放坡系数、井点布置、数量、观测井点位置、泵房位置等,并已测量放线定位。
4.2.4现场三通一平工作已完,并设置了排水沟。
4.2.5井点管及设备已购置,材料已备齐,并已加工和配套完成。
4.2.6井点在布置过程中应在满足降水要求的前提下尽量直线布置,保证现场文明施工的外观要求。
4.3 机具设备计划:绿岛·江湾城工程深井降水机具设备计划4.3.1材质要求:砼井管砼必须密实,表面平整度符合规范要求,井管接口处必须平整,无缺愣掉角现象,降水管无裂缝。
塑料波纹排水管必须坚实,管子无破损、裂缝等现象。
5.施工方法5.1深井降水施工方法5.1.1井点管施工工艺程序是:井点测量定位——挖井口——安护筒钻机就位一—钻孔——回填井底砂垫层——吊放井管——回填井管与孔壁间的砾石过滤层——洗井——井管内下设水泵、安装抽水控制电路——试抽水降水井正常工作——降水完毕拔井管——封井5.1.2根据设计的井位及现场实际情况,准确定出各井位置,并做好标记。
5.1.3采用冲击钻成孔。
最好采用泥浆护壁,孔口设置护筒,以防孔口塌方,并在一侧设排泥沟、泥浆坑。
5.1.4成孔后立即清孔,并安装井管。
井管下入后,井管的滤管部分应放置在含水层的适当范围内,并在井管与孔壁间填充砾石滤料。
5.1.5安装水泵前,用压缩空气洗井法清洗滤井,冲除尘渣,直到井管内排出的水由浑变清,达到正常出水量为止。
5.1.6水泵安装后,对水泵本身和控制系统作一次全面细致的检查,合格后进行试抽水,满足要求后转入正常工作5.1.7观测井中地下水位变化,作好详细记录。
5.1.8深井的封井处理方法:B1#、B2#楼基坑中的降水井在土方开挖至槽底标高时,进行回填封井处理,深井回填材料采用中砂。
