光电产品－新品和特色产品主推产品Fiber system D10 ,QS18**FP Q12,QS18,QS30K50 指示灯S18SLM新产品VSM系列重载小型传感器新产品VSM系列重载小型传感器300系列不锈钢外壳，蓝宝石镜头，抗化学腐蚀，抗切削液腐蚀外形尺寸小，最小直径4mm检测方式：聚焦式，对射式10～30V DC极性反接保护响应时间2.5mmIP67°to+55°0to +55C无螺纹的型号适用于需要经常清洗的食品、饮料行业，以及机械加工设备。
新产品VSM系列重载小型传感器多种外形4mm无螺纹对射式：250mm聚焦式：10mm，20mm，50mmPNP或者NPN输出新产品VSM系列重载小型传感器5mm螺纹对射式：250mm聚焦式：10mm，20mm，50mmPNP或者NPN输出扁平型聚焦式：20mm，50mm，90mmPNP或者NPN输出新产品VSM系列重载小型传感器应用场合：安装空间狭小的小物体检测。
例如汽车行业，食品和饮料行业，半导体和电子行业，装配线，金属加工等。
边沿检测食品行业直线往复运动的装配设备QS18对射式检测距离30 米对射式－QS186E-14403/QS18VP6R-14402•高性能，经济型的30 米对射光电传感器。
高性能经济型的30米对射光电传感器•继承了Banner 公司经典对射产品QS18E/R 的优秀性能•检测距离可达30 米30•输出响应时间为2ms，•其它技术参数可参考QS186E/QS18VP6R.QS30AF背景抑制(BGS)和前景抑制(FGS)QS30AF背景抑制(BGS)可见红光Models QS18...AF40/300QS30AF600Q60尺寸(mm)35 x 15 x 2154.1 x 22 x 52.667 x 25 x 52检测距离(Cutoff)15 ～40 mm30 to 300 mm50 ～600 mm200 ～1000 mm激光光源型号有无有输出(depends on model)ComplementaryNPN or PNPBipolarNPN & PNPBipolar NPN & PNPSPST or SPDT e/m Relay Bipolar NPN & PNP电源10 to 30V dc10 to 30V dc10 to 30V dc12 to 250V dc/24 to 250Vac响应时间 2.5 ms 5.0 msDC models: 2.0 ms AC/DC models: 15 ms重复精度250 µs750 µs500 µs 抗荧光干扰Excellent Excellent Basic 抗干扰Crosstalk Prevention Excellent Excellent BasicQS30ELVC检测透明物体QQS30ELVC 为测透明的、半透明的物体提供一种易于使用，高性能的传感器。
对射型光电开关用途
对射型光电开关用途射型光电开关（Reflective Optical Switch），是一种能够通过光线反射来实现检测和控制功能的器件。
它由发光二极管（LED）和光敏晶体管（LDR）组成，通过LED发射出的光线是否被物体反射回来来实现开关的状态切换。
射型光电开关具有以下几个主要用途：1.自动控制：射型光电开关在自动控制系统中广泛应用。
通过安装在输送带、流水线或机械装置上，可以实现物体的检测和计数功能。
当物体经过开关时，阻挡物体反射的光线，开关便可以切换状态，从而触发后续的控制操作，如停止或启动设备、计数物体的数量等。
2.物体检测：射型光电开关在自动售货机、自动取款机等设备中常用于检测物体的存在与否。
通过将开关安装在一些位置，当物体进入或离开这个位置时，通过光线的反射来检测物体的状态。
例如，在自动售货机中，通过射型光电开关可以检测到商品是否被取走，从而触发后续的货物供应操作。
3.物体计数：射型光电开关在工业生产中也可以用于物体计数。
通过将开关安装在传送带上，当物体经过开关时，光线被物体反射回来，从而触发开关状态的切换。
将多个开关串联在一起，可以实现物体的计数功能。
这在物流、生产线等领域中非常有用，可以准确地统计物体的数量。
4.安全控制：射型光电开关在安全控制中起到了重要的作用。
通过安装在机械装置的安全位置上，当人体或其他物体进入危险区域时，射型光电开关可以被触发，从而停止或禁止危险的操作，保护人员的安全。
这在机械加工、汽车制造等领域中非常重要。
5.物体测距：射型光电开关还可以用于测量物体与开关之间的距离。
当物体离开开关的距离发生变化时，反射光线的强度也会发生变化，从而可以通过光电开关的输出信号来判断物体与开关的距离。
这在机器人导航、物料搬运等领域中非常有用。
总结来说，射型光电开关具有物体检测、物体计数、安全控制、物体测距等多种用途。
它可以被广泛应用在工业自动化、物流、机械加工、汽车制造等领域，提高生产效率，保护人员安全，实现自动化控制。
对射式光电开关安装注意事项
对射式光电开关安装注意事项1.安装位置选择：对射式光电开关需要将发送器和接收器分别放置在物体的两侧，形成光束。
在选择安装位置时要注意物体在光束范围内的轨迹和速度，确保对射式光电开关能够准确检测到物体的存在或者通过物体的时间。
还需要注意避免其他光源干扰光束的正常发射和接收。
2.安装距离确定：对射式光电开关的安装距离需要根据实际应用中物体的大小和光束的扩散程度来确定。
一般来说，如果物体体积较大，可以适当增加安装距离，以保证光束能够覆盖整个物体。
但是距离过大或过小都会影响光束的稳定性和可靠性。
3.安装固定稳定：对射式光电开关的固定方式必须牢固可靠，以防止其在使用过程中发生移动或者摆动。
光束的稳定性是保证光电开关正常工作的关键因素，如果安装固定不稳，可能导致光束位置偏移，从而影响检测结果。
4.强光干扰避免：在对射式光电开关的安装过程中，应尽量避免强光射入光束范围内，以免干扰光电开关正常工作。
强光对光电开关会造成干扰，使信号不稳定或者无法正常接收。
5.清洁保养：对射式光电开关在工作过程中可能会受到灰尘、油脂等污物的影响，影响光束的正常发射和接收。
因此，应定期检查和清洁光电开关的光源和接收器，以确保其长期稳定工作。
6.电源稳定：对射式光电开关需要一个稳定的电源供应，以保证正常的工作。
在安装中需要注意电源的连接和线路的稳定性，避免因电源不稳定而影响光电开关的工作。
7.防水防尘：对射式光电开关通常需要在室内、室外或特殊环境中使用。
如果是在潮湿、尘土多的环境中使用，需要选择防水、防尘等级较高的光电开关，并采取合适的防护措施。
总之，对射式光电开关的正确安装可以保证其正常工作和可靠性，提高使用效果。
在安装过程中，应根据实际应用需求和环境条件来选择合适的安装位置、固定方式和防护措施，并定期检查和维护光电开关的性能，以确保其长期稳定工作。

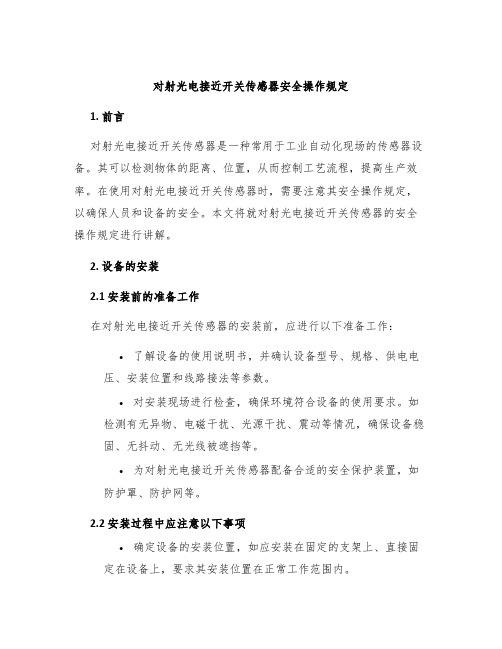

对射光电接近开关传感器安全操作规定
对射光电接近开关传感器安全操作规定1. 前言对射光电接近开关传感器是一种常用于工业自动化现场的传感器设备。
其可以检测物体的距离、位置，从而控制工艺流程，提高生产效率。
在使用对射光电接近开关传感器时，需要注意其安全操作规定，以确保人员和设备的安全。
本文将就对射光电接近开关传感器的安全操作规定进行讲解。
2. 设备的安装2.1 安装前的准备工作在对射光电接近开关传感器的安装前，应进行以下准备工作：•了解设备的使用说明书，并确认设备型号、规格、供电电压、安装位置和线路接法等参数。
•对安装现场进行检查，确保环境符合设备的使用要求。
如检测有无异物、电磁干扰、光源干扰、震动等情况，确保设备稳固、无抖动、无光线被遮挡等。
•为对射光电接近开关传感器配备合适的安全保护装置，如防护罩、防护网等。
2.2 安装过程中应注意以下事项•确定设备的安装位置，如应安装在固定的支架上、直接固定在设备上，要求其安装位置在正常工作范围内。
•确认设备的安装方向和工作距离。
对射光电接近开关传感器需要具备相应的工作距离，应根据不同的安装位置来合理配置设备的距离。
•确认设备的电气接线。
在安装对射光电接近开关传感器时，应正确地连接电源和控制信号线，以确保设备正常工作，并且要求其接线处不应悬空。
•安装完成后，应进行相关的测试，确保设备的工作正常，无误触、无误识等现象。
3. 设备的日常维护对射光电接近开关传感器需要进行日常的维护和保养，以确保设备的正常运行和延长设备的使用寿命。
3.1 定期清洁对射光电接近开关传感器需要定期进行清洁，清除设备表面的灰尘和污垢，并及时更换防护罩、防护网等配件。
一般建议在设备每次停机前，进行一次清洁。
3.2 定期检查在设备的运行过程中，应定期检查设备的工作情况，如有误触、误识等情况应尽早进行处理，确保设备的正常工作。
一般建议在设备运行时，进行定期检查，并采取相应的措施进行维修和保养。
3.3 安全保护在设备的日常使用中，应配备相应的安全保护措施，如安装防护罩、防护网等。
QM42系列传感器 说明书
•Email: sensors@327美国邦纳工程国际有限公司QM42 传感器QM42系列QM42系列对射式发射器(E)和接收器(R)红外光，880nm型号检测距离接线方式工作电压输出形式过量增益光形图1101001 m 3.3 ft 10 m 33 ft 100 m 330 ft.1 m .33 ft1000E X C E S S G A I NDISTANCE QM42E/ROpposed Mode 10 m 32.5 ft8 m 26 ft 6 m 19.5 ft 4 m 13 ft 2 m 6.5 ft 0100 mm 200 mm 300 mm100 mm200 mm 300 mm 04 in 8 in 12 in4 in 8 in 12 in DISTANCEQM42E/ROpposed ModeQM426E QM426EQ QM42VN6R QM42VN6RQ QM42VP6R QM42VP6RQ10m (33')10 ~ 30V dc 2m （6.5'）电缆4针Euro 接插件2m （6.5'）电缆4针Euro 接插件2m （6.5'）电缆4针Euro 接插件--互补型NPN 互补型PNP有效光束：8mmQM42带偏振反射板模式可见红光，660nm型号检测距离接线方式工作电压输出形式过量增益光形图1101001 m 3.3 ft 10 m 33 ft 100 m 330 ft.1 m .33 ft1000E X C E S S G A I NDISTANCE QM42LPRetroreflective Mode with BRT-3 Reflector3.75 m 12.5 ft3.0 m 10.0 ft 2.25 m 7.5 ft 1.5 m 5.0 ft 0.75 m 2.5 ft 0020 mm 40 mm 60 mm20 mm00.8 in1.6 in2.4 in0.8 in 40 mm 1.6 in 60 mm 2.4 in DISTANCEQM42LPRetroreflective Modewith BRT-3 ReflectorQM42VN6LP QM42VN6LPQQM42VP6LP QM42VP6LPQ3m (10')10 ~ 30V dc2m （6.5'）电缆4针Euro 接插件2m （6.5'）电缆4针Euro 接插件互补型NPN互补型PNPPQM42直接反射式红外光，880nm型号检测距离接线方式*工作电压输出形式过量增益光形图11010010 mm .4 in 100 mm 4 in 1000 mm 40 in1 mm .04 in1000E X C E S S G A I NDISTANCEQM42DDiffuse Mode500 mm 20 in400 mm 16 in 300 mm 12 in 200 mm 8 in 100 mm 4 in 0010 mm 20 mm 30 mm10 mm20 mm 30 mm 00.2 in 0.4 in 0.6 in0.4 in 0.8 in 1.2 in DISTANCEQM42DDiffuse ModeQM42VN6D QM42VN6DQ QM42VP6D QM42VP6DQ400mm (16")10 ~ 30V dc2m （6.5'）电缆4针Euro 接插件2m （6.5'）电缆4针Euro 接插件互补型NPN 互补型PNP短距离长距离短距离1101000.1 m 0.33 ft 1.0 m 3.3 ft 10 m 33 ft0.01 m 0.033 ft1000E X C E S S G A I NDISTANCE QMT42DXDiffuse Mode7.5 m 25 ft6.0 m 20 ft 4.5 m 15 ft 3.0 m 10 ft 1.5 m 5 ft 0010 mm 20 mm 30 mm10 mm20 mm 30 mm 00.4 in 0.8 in 1.2 in0.4 in 0.8 in 1.2 in DISTANCEDiffuse ModeQMT42DXQMT42VN6DXQMT42VN6DXQ QMT42VP6DX QMT42VP6DXQ10mm (0.4")到6m (20")10 ~ 30V dc2m （6.5'）电缆4针Euro 接插件2m （6.5'）电缆4针Euro 接插件互补型NPN 互补型PNP长距离注意：以上所标注的检测距离是使用反射板BRT-3（3"）时的距离，根据所选用的反射板和反光率的大小，实际的检测距离会有所变化。
对射光电开关调整技巧
对射光电开关调整技巧
1. 嘿，你知道吗，调整对射光电开关的第一步就是要找对位置！就像你找宝藏一样，得先知道大概在哪片区域呀！比如在输送带上，要放在关键节点才行。
2. 然后呀，清洁很重要哦！可别小瞧了这一步，开关就像人的眼睛，脏兮兮的能看清吗？就好比你眼镜上都是灰，还能好好看东西吗？有一次我就是没做好清洁，哎呀，可把我愁坏了！
3. 调节灵敏度也不能马虎呀！这就好比调收音机的频率，得调到最合适的那个点。
比如检测小物件的时候，灵敏度就得高一些呀！
4. 注意安装角度哦！这可不是随便弄弄就行的，角度不对，一切都白搭啦！就像射箭要瞄准一样，歪了可不行。
我就曾因为角度没弄好，折腾了好一会儿呢！
5. 测试也是必不可少的呀！不测试怎么知道好不好用呢？就像新鞋子，你得穿上走两步才知道合不合脚呀！上次我测试完发现效果超棒，心里可美了！
6. 别忘了定期检查呀！这跟汽车保养是一个道理，长时间不检查，出问题了都不知道呢！要是关键时刻掉链子，那不就糟糕了？
7. 要根据实际情况灵活调整呀！每个场景都不一样，可不能死板哦！就好像不同的路况你得开不同的速度呀！我可是遇到过各种奇葩情况呢！
8. 大家一定要重视对射光电开关的调整呀，这可关系到整个系统的运行呢！只有做好了这些细节，才能让它发挥最大的作用呀！。
美国邦纳选型指南（2012-2013）说明书
2012 - 2013 Specifier's Guide美国邦纳选型指南｜PLC&HMI ｜光电传感器｜工业安全产品｜机器视觉｜测量检测传感器｜｜工业无线网络产品｜工业智能指示灯｜旋转编码器｜激光读码器｜年风雨历练 版图跨越全球美国邦纳工程国际有限公司，始建于1966年，历经近45年的风雨历练，已成为当今世界最大的工业控制器( PLC & HMI )、变频器、光电传感器、测量检测、安全产品、工业无线网络产品、机器视觉、工业智能指示灯和旋转编码器的专业制造商之一，在世界主要地区均设有世界一流的生产、销售及服务机构。
丰富的产品选择、迅速的交货期、强大的技术支持、同行业最强大的研发能力，所有这一切都确保了美国邦纳在光电领域中领先者的地位。
美国邦纳致力于为客户提供以传感为核心的综合自动化解决方案，以“创新和服务”为企业使命的美国邦纳工程公司，正凭借着世界一流的精英团队、贴心服务、优质产品、先进技术及战略性的眼光，为邦纳的新世纪版图拓展写就华彩篇章，为更多企业的发展壮大提供领先、可靠的控制和检测解决方案。
46传感器市场领导者为您的企业保驾护航过去的15年，在由第三方组织的工程师购买意向调查中，邦纳公司连续50次位于第一位。
而且“财富500强”的大多数公司的传感器也是选用的邦纳公司的产品，他们依靠着邦纳的产品顺利实现了可靠的自动化解决方案。
汽车、家电药品、食品……无论您的企业属于哪个行业，邦纳都有先进的技术、可靠的产品，帮助您实现企业生产的自动化，提高产品的生产效率和质量，为您的企业发展保驾护航。
丰富的产品线，值得您应需选择邦纳拥有超过15,000多种产品，拥有同行业内最完整的产品线，生产包括光电及超声波传感器，视觉传感器、机床安全产品、测量与检测传感器，并且可以为客户各种应用提供解决方案。
我们每天发运数千件产品，平均每3.5秒就有一个邦纳的产品被安装使用！无论您想检测或测量何种部件或材料，邦纳都可以为您提供合适的产品和解决方案。
邦纳QS18光电传感器
Cable, QD or 150 mm pigtail QDKabel, Steckverbinder oder Steckverbinder mit 150 mm-Anschlusslitzecavo, connettore o connettore volante con 150 mm di cavoCâble, connecteur ou connecteur déporté à 150 mmCable, QD, o cable con QD de 150 mmDescription BeschreibungDescrizioneDescriptionDescripciónQD models:* • 4-pin integral Euro-style QD: add suffix “Q8” (e.g., QS186EQ8). • 4-pin Euro-style 150 mm (6") pigtail: add suffix “Q5” (e.g., QS186EQ5). • 4-pin integral Pico-style QD: add suffix “Q7” (e.g., QS186EQ7). • 4-pin Pico-style 150 mm (6") pigtail: add suffix “Q ” (e.g., QS186EQ ).IMPORTANT SAFETY WARNING !The sensors described in this data sheet do NOT include the self-checking redundant circuitry necessary to allow their use in personnel safety applications. A sensor failure or malfunction can result in either an energised or de-energised output condition. Never use these products as sensing devices for personnel safety.WARNUNG,BITTE BEACHTEN !Die in diesem Beipackzettel beschriebenen Sensoren dürfen nicht für Personenschutz-Einrichtungen eingesetzt werden. Sie verfügen weder über die dafür notwendigen redundanten Sicherheitskomponenten, noch liegen für sie die notwendigen gesetzlich vorgeschriebenen Zulassungen vor.IMPORTANTEAVVISO DI SICUREZZA !I sensori descritti in questo data sheet NON contengono i circuiti di auto-diagnosi ridondante necessari per consentire il loro uso in applicazioniantinfortunistiche. Il mancato o difettoso funzionamento di un sensore può verificarsi sia in presenza che in assenza di corrente. Non usare mai questi prodotti come sensori di protezione di sicurezza. ATTENTION !Les détecteurs décrits dans le présent document ne disposent pas de dispositifs nécessaires pour pouvoir être utilisés dans des applications de protection de personnes. Une panne du détecteur peut commuter ou non la sortie. Ces appareils ne doivent jamais être utilisés comme détecteurs deprotection de personnes.ADVERTENCIA !Estos sensores fotoeléctricos de presencia NO incluyen los circuitos redundantes de autocomprobación necesarios para usarlos en situaciones quecomprometan la seguridad de las personas. El fallo o mal funcionamiento de un sensor puede hacer que sus bornes de salida queden en condición tantoactiva como inactiva.QS18VP6 . . .QS18VN6 . . .QS186E . . .-+-+bn (1)-+bu (3)10-30V dcMQDC-4 . . .(RA)SpecificationCharakteristikenSpecificheCaractéristiquesCaracterísticasSupply Voltage Betriebsspannung Tensione di alimentazione Tension d’alimentation Tensión de alimentación 10...30 VDC Load Current (max.)Bemessungsbetriebsstrom Corrente a carico continuo Courant de charge Corriente de carga continua 100 mA Circuit Protection Schutzschaltungen Protezione Protection Protección A + B*Enclosure Rating SchutzartClasse di protezione Indice de protection Tipo de protección IP 67; UL Type 1Temperature Rating Zul. Umgebungstemperatur Temperatura di funzionamento Température ambiante admis-sibleIntervalo de temperatura -20...+70 °C*Reverse polarity (A)*Short-circuit (B)*Verpolschutz (A)*Kurzschlussschutz (B)*Inversione di polarità (A)*Cortocicuito (B)*Inversion de polarité (A)*Courts-circuits (B)*Inversión de polaridad (A)*Cortocircuitos (B)Packing ListLieferumfangContenuto della confezioneLivraisonAlbaránSensor Sensor Sensore Détecteur SensorData sheet Datenblatt Data sheetNotice technique Hoja de características M18 nut M18 x 1-Schraube Dado di fissaggio M18 x 1Ecrou M18 x 1Tuerca M18 x 1M3 hardwareM3-HardwareAccessori di fissaggio M3Kit de vis M3Tornillos M3。
