实验二 交换机配置实验报告

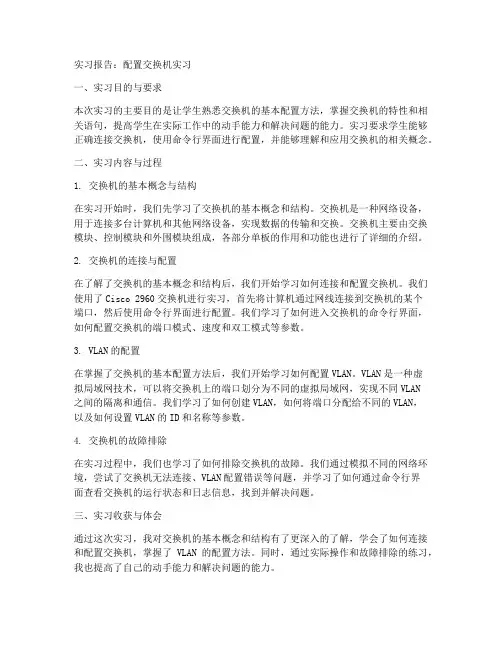

配置交换机实习报告
实习报告：配置交换机实习一、实习目的与要求本次实习的主要目的是让学生熟悉交换机的基本配置方法，掌握交换机的特性和相关语句，提高学生在实际工作中的动手能力和解决问题的能力。
实习要求学生能够正确连接交换机，使用命令行界面进行配置，并能够理解和应用交换机的相关概念。
二、实习内容与过程1. 交换机的基本概念与结构在实习开始时，我们先学习了交换机的基本概念和结构。
交换机是一种网络设备，用于连接多台计算机和其他网络设备，实现数据的传输和交换。
交换机主要由交换模块、控制模块和外围模块组成，各部分单板的作用和功能也进行了详细的介绍。
2. 交换机的连接与配置在了解了交换机的基本概念和结构后，我们开始学习如何连接和配置交换机。
我们使用了Cisco 2960交换机进行实习，首先将计算机通过网线连接到交换机的某个端口，然后使用命令行界面进行配置。
我们学习了如何进入交换机的命令行界面，如何配置交换机的端口模式、速度和双工模式等参数。
3. VLAN的配置在掌握了交换机的基本配置方法后，我们开始学习如何配置VLAN。
VLAN是一种虚拟局域网技术，可以将交换机上的端口划分为不同的虚拟局域网，实现不同VLAN之间的隔离和通信。
我们学习了如何创建VLAN，如何将端口分配给不同的VLAN，以及如何设置VLAN的ID和名称等参数。
4. 交换机的故障排除在实习过程中，我们也学习了如何排除交换机的故障。
我们通过模拟不同的网络环境，尝试了交换机无法连接、VLAN配置错误等问题，并学习了如何通过命令行界面查看交换机的运行状态和日志信息，找到并解决问题。
三、实习收获与体会通过这次实习，我对交换机的基本概念和结构有了更深入的了解，学会了如何连接和配置交换机，掌握了VLAN的配置方法。
同时，通过实际操作和故障排除的练习，我也提高了自己的动手能力和解决问题的能力。
在实习过程中，我也意识到交换机配置需要仔细思考和规划，一旦配置错误可能会导致网络故障。
因此，我在配置交换机时时刻保持谨慎，多次检查和验证配置的正确性。
实验二 交换机配置实验报告
华东交通大学软件学院上机/实验报告册专业软件工程班级20192-8姓名刘一帆课程名称计算机网络教师张爱萍学期大二下学期2020年 4 月12 日实验二交换机配置实验一、实验目的1、掌握交换机基本配置命令2、掌握交换机Telnet配置3、理解VLAN的概念、原理及划分VLAN的方法。
4、掌握Cisco2950交换机的单交换机和跨交换机VLAN配置方法，了解各配置命令的作用。
5、理解端口聚合基本原理，掌握端口链路聚合配置方法。
二、实验属性设计性实验。
三、实验仪器设备及器材Cisco 2950交换机、具备Windows操作系统的PC机、直通双绞线、交叉双绞线、Cisco配置线缆。
四、实验要求1、预习报告中需解决以下问题：熟练掌握Cisco2950交换机VLAN相关配置命令以及各命令的作用。
2、试验中正确使用仪器设备，独立操作。
3、试验后按规定要求写出实验报告。
五、实验内容（指实验二指导书中“七、课内实验”的内容，包括主要实验过程源代码、实验测试结果、出现的问题及解决方法等）1)给所有交换机配置好vlan,并通过测试首先配置switch0，先建立两个vlan分别为2和3图5-1.1图片中的代码为将switch0中的f0/1和f0/2接口分别加入到vlan2和vlan3。
图5-1.2此图中的代码将虚拟接口interface vlan 2和PC0处于同一个网段，设置“进入特权模式密码”和“telnet远程登录密码”配置交换器switch1的过程同switch0一样，先将接口f0/1和f0/2分别加入vlan2和vlan3，为switch1设置“进入特权模式密码”和“telnet远程登录密码”图5-1.3图5-1.4以上两图为此时的vlan2和vlan3的接口情况。
F0/1和F0/2分别在VLAN2和VLAN3中。
2)switch1和switch1之间配置图5-2.1此图中的代码将switch0中的f0/23和f0/24接口加入vlan2中。
交换机基本配置实验报告
交换机基本配置实验报告一、实验目的。
本实验旨在通过对交换机进行基本配置，掌握交换机的基本功能和操作方法，了解交换机的工作原理，为今后的网络管理和维护工作打下基础。
二、实验环境。
本次实验使用的设备和软件环境如下：1. 交换机，Cisco Catalyst 2960。
2. 电脑，Windows 10操作系统。
3. 软件，Cisco网络模拟软件Packet Tracer。
三、实验内容。
1. 连接交换机。
首先，将电脑和交换机通过网线连接起来，确保连接的网线是正常的，然后打开Packet Tracer软件，创建一个新的网络拓扑图，将交换机和电脑拖入拓扑图中，并连接它们。
2. 登录交换机。
在电脑上打开命令提示符，使用Telnet或SSH协议登录交换机，输入交换机的IP地址和登录密码，成功登录后，进入交换机的命令行界面。
3. 设置交换机主机名。
在交换机的命令行界面中，使用命令“hostname Switch1”将交换机的主机名设置为“Switch1”。
4. 设置管理IP地址。
使用命令“interface vlan1”进入VLAN1接口配置模式，然后使用命令“ip address 192.168.1.1 255.255.255.0”设置交换机的管理IP地址为192.168.1.1，子网掩码为255.255.255.0。
5. 设置管理密码。
使用命令“enable secret cisco”设置交换机的特权模式密码为“cisco”，用于提升特权级别时的验证。
6. 保存配置。
最后，使用命令“copy running-config startup-config”将当前的配置保存到交换机的NVRAM中，以便下次重启后配置不会丢失。
四、实验总结。
通过本次实验，我们成功地对交换机进行了基本配置，包括设置主机名、管理IP地址和特权密码等操作。
掌握了交换机的基本配置方法，为今后的网络管理工作打下了基础。
五、实验心得。
在实验过程中，我们发现了一些问题，比如在设置管理IP地址时需要进入VLAN1接口配置模式，这些细节需要我们在实际操作中多加注意。
交换机_配置实验报告
一、实验目的1. 熟悉交换机的基本功能和配置方法。
2. 掌握交换机命令行操作模式的区别和切换。
3. 学会配置交换机的全局参数、端口参数和网络管理参数。
4. 了解VLAN的配置方法及其作用。
二、实验设备1. 交换机：锐捷网络S51002. 计算机一台3. 配置线缆一条三、实验原理交换机是一种网络设备，用于连接多个网络设备，实现数据的高速传输和交换。
交换机配置主要包括以下内容：1. 用户模式：进入交换机后得到的第一个操作模式，可以进行简单的查看和测试。
2. 特权模式：用户模式的下一级模式，可以查看交换机的配置信息，进行网络测试和调试等。
3. 全局配置模式：特权模式的下一级模式，可以配置交换机的全局性参数，如主机名、登录信息等。
4. 端口配置模式：全局配置模式的下一级模式，可以配置交换机的端口参数，如端口速率、双工模式等。
5. VLAN配置：虚拟局域网的配置，可以将交换机端口划分为不同的虚拟网络，实现不同网络的隔离和广播风暴的抑制。
四、实验步骤1. 连接设备：使用配置线缆将计算机和交换机连接，确保网络连通。
2. 登录交换机：通过计算机的终端仿真软件（如PuTTY）连接交换机的Console端口，登录交换机。
3. 用户模式：在用户模式下，输入命令查看交换机的软件版本、硬件版本等信息。
4. 特权模式：在用户模式下，输入命令进入特权模式，查看交换机的配置信息。
5. 全局配置模式：在特权模式下，输入命令进入全局配置模式，配置交换机的全局参数，如主机名、登录信息等。
6. 端口配置模式：在全局配置模式下，输入命令进入端口配置模式，配置交换机的端口参数，如端口速率、双工模式等。
7. VLAN配置：在全局配置模式下，输入命令配置VLAN，将交换机端口划分为不同的虚拟网络。
五、实验结果1. 成功登录交换机，查看交换机的软件版本、硬件版本等信息。
2. 成功配置交换机的全局参数，如主机名、登录信息等。
3. 成功配置交换机的端口参数，如端口速率、双工模式等。
交换机基本配置实验报告
实验项目：实验二交换机基本配置实验原理：交换机是一种基于MAC地址识别，能完成封装转发数据包功能的网络设备。
交换机可以“学习”MAC地址，并把其存放在内部地址表中，通过在数据帧的始发者和目标接收者之间建立临时的交换路径，使数据帧直接由源地址到达目的地址。
实验仪器：PC机，Windows XP系统，Boson Netsim 6.0。
实验步骤（纸张不够写可另外加纸并应装订）：1.交换机基本配置命令（1）步骤 1：配置主机名Switch>enableSwitch#conf terminalEnter configuration commands, one per line. End with CNTL/Z. Switch(config)#hostname SW1（2）步骤 2：配置密码SW1(config)#enable secret ciscoSW1(config)#line vty 0 15SW1(config-line)#password ciscoSW1(config-line)#login（3）步骤 3：接口基本配置SW1(config)#interface f0/1 switch(config-if)#duplex { full | half | auto }switch(config-if)#speed { 10 | 100 | 1000 | auto }（4）配置管理地址交换机也允许被 telnet，这时需要在交换机上配置一个 IP 地址,这个地址是在 VLAN 接口上配置的。
如下：SW1(config)#int vlan 1SW1(config-if)#ip address 172.16.0.1 255.255.0.0SW1(config-if)#no shutdownSW1(config)#ip default-gateway 172.16.0.2542、交换机VLAN连接配置通过Boson Network Desiger 绘制如上网络拓扑图，并按如下要求进行实验：(1)设置左边交换机的hostname为SW1，设置其VLAN 1的管理IP为192.168.0.1/24；(2)设置右边交换机的hostname为SW2，设置其VLAN 1的管理IP为192.168.0.2/24；(3)参照以上图片，设置所有主机的IP地址以及子网掩码（由于是局域网试验，所以默认网关可以不设置）(4)设置好所有参数后，所有主机以及交换机管理IP之间应该可以互相Ping通（由于所有端口默认属于VLAN 1，所以能互相Ping通）。
交换机配置实验报告

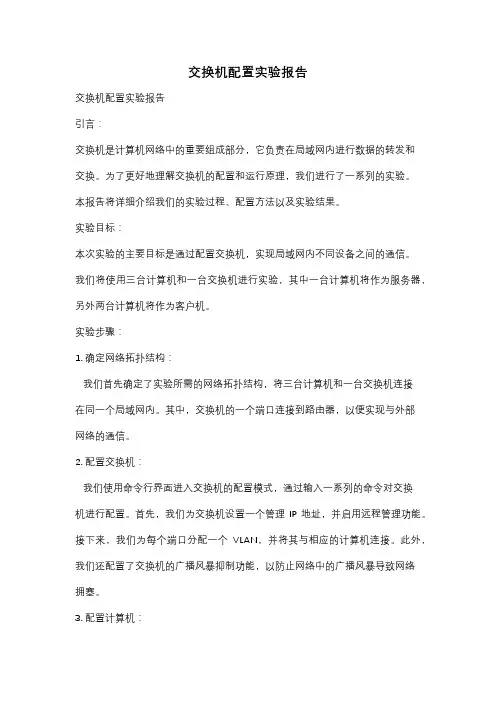

交换机配置实验报告交换机配置实验报告引言：交换机是计算机网络中的重要组成部分，它负责在局域网内进行数据的转发和交换。
为了更好地理解交换机的配置和运行原理，我们进行了一系列的实验。
本报告将详细介绍我们的实验过程、配置方法以及实验结果。
实验目标：本次实验的主要目标是通过配置交换机，实现局域网内不同设备之间的通信。
我们将使用三台计算机和一台交换机进行实验，其中一台计算机将作为服务器，另外两台计算机将作为客户机。
实验步骤：1. 确定网络拓扑结构：我们首先确定了实验所需的网络拓扑结构，将三台计算机和一台交换机连接在同一个局域网内。
其中，交换机的一个端口连接到路由器，以便实现与外部网络的通信。
2. 配置交换机：我们使用命令行界面进入交换机的配置模式，通过输入一系列的命令对交换机进行配置。
首先，我们为交换机设置一个管理IP地址，并启用远程管理功能。
接下来，我们为每个端口分配一个VLAN，并将其与相应的计算机连接。
此外，我们还配置了交换机的广播风暴抑制功能，以防止网络中的广播风暴导致网络拥塞。
3. 配置计算机：在配置交换机之后，我们需要对每台计算机进行相应的配置。
我们为服务器计算机设置了静态IP地址，并将其默认网关设置为交换机的IP地址。
对于客户机计算机，我们使用动态主机配置协议（DHCP）自动获取IP地址和默认网关。
4. 测试通信：在完成配置后，我们进行了通信测试。
首先，我们在服务器计算机上启动一个网络应用程序，并确保其正常运行。
然后，我们在客户机计算机上打开浏览器，输入服务器的IP地址，并尝试访问该应用程序。
如果一切正常，我们应该能够成功访问服务器上的应用程序，并实现数据的传输。
实验结果：通过以上实验步骤，我们成功地配置了交换机，并实现了局域网内不同设备之间的通信。
在测试过程中，我们发现数据传输速度较快，延迟较低，网络性能良好。
此外，通过配置交换机的广播风暴抑制功能，我们有效地防止了网络拥塞的发生。
实验总结：通过本次实验，我们深入了解了交换机的配置和运行原理。
网络实验二 交换机
实验二交换机的基本配置和跨交换机划分VLAN一、实验目的1.掌握交换机的基本命令。
2.掌握基于端口划分VLAN原理。
3.根据实际需求设计出基于端口划分的VLAN。
二、实验内容（一）交换机的基本配置交换机命令模式：1.、用户模式：用户最初的默认模式，只能执行简单的命令2、特权模式：进入：在用户模式下enable返回：exit disable可以执行所有IOS提供的命令3、全局模式conf t4、接口模式interface fastethernet 0/1（二）跨交换机划分VLAN1．绘制拓扑图2．配置PC的IP、掩码、网关3．交换机配置（1）划分VLAN（2）将接口划分到对应的VLAN中（3）设置交换机端口的状态trunk4．测试三、实验步骤（一）交换机的基本配置1．绘制拓扑图2．配置交换机的用户名和进入特权模式的密码Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname lidanlidan(config)#en password 123% Ambiguous command: "en password 123"lidan(config)#enable password 123lidan(config)#enable secret 4563．进入接口模式，设置接口数据率为100Mb/slidan(config)#interface fastethernet 0/1lidan(config-if)#speed 1004．配置交换机的IPlidan(config-if)#interface vlan 1lidan(config-if)#ip address 192.168.1.1 255.255.255.0 lidan(config-if)#no shutdown5.配置交换机远程登录的密码和用户数目lidan(config-if)#line vty 0 4lidan(config-line)#password 123lidan(config-line)#loginlidan(config-line)#end6.配置PC机的IP7.测试（二）跨交换机划分VLAN1．绘制拓扑图2．配置PC的IP、掩码、网关3．交换机配置（1）划分VLAN（2）将接口划分到对应的VLAN中（3）设置交换机端口的状态trunkSwitch>Switch>enableSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z. Switch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#vlan 3Switch(config-vlan)#exitSwitch(config)#interface fa 0/1Switch(config-if)#switchport access vlan 2Switch(config-if)#exitSwitch(config)#interface fa 0/2Switch(config-if)#switchport access vlan 3Switch(config-if)#exitSwitch(config)#interface fa 0/24Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to upSwitch(config-if)#end%SYS-5-CONFIG_I: Configured from console by consoleSwitch#show vlanVLAN Name Status Ports---- -------------------------------- ----------------------------------------1 default active Fa0/3, Fa0/4, Fa0/5,Fa0/6Fa0/7, Fa0/8, Fa0/9,Fa0/10Fa0/11, Fa0/12,Fa0/13, Fa0/14Fa0/15, Fa0/16,Fa0/17, Fa0/18Fa0/19, Fa0/20,Fa0/21, Fa0/22Fa0/23, Gig1/1,Gig1/22 VLAN0002 active Fa0/13 VLAN0003 active Fa0/21002 fddi-default act/unsup1003 token-ring-default act/unsup1004 fddinet-default act/unsup1005 trnet-default act/unsupVLAN Type SAID MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Trans2---- ----- ---------- ----- ------ ------ -------- ---- -------- ------------1 enet 100001 1500 - - - - - 0 02 enet 100002 1500 - - - - - 0 03 enet 100003 1500 - - - - - 0 01002 fddi 101002 1500 - - - - - 0 0--More--4．测试四、实验感想通过本次试验，使我更加深刻的了解了如何在不同的交换机之间创建VLAN，并在实验中测试相同ＶＬＡＮ内用户的连通性和不同ＶＬＡＮ之间是否可通信，从而对跨交换机划分VLAN有了更深入得理解。
实验二 交换机配置实验
实验二交换机配置实验一、实验目的1 .熟悉交换机的基本配置方式2. 熟悉交换机的命令行配置3. 配置VLAN二、实验设备配置网卡的PC机若干台，双绞线若干条，华为S3500系列交换机三台，路由仿真软件。
三、实验内容1. 交换机的基本配置2．单一交换机的VLAN配置3. 跨交换机的VLAN配置四、实验原理交换机采用背板总线结构，为每个端口提供一个独立的共享介质，把冲突域限制在每个端口的范围内。
如果将计算机直接连到交换机的端口，那么它将独享该端口提供的带宽；如果计算机通过以太网连入交换机，则该以太网上的所有计算机共享交换机端口提供的带宽。
交换机的工作过程：当交换机接收到一个数据帧时，它首先会记录该数据帧的源MAC地址和源端口的映射，如果在“MAC地址-端口映射表”中已经存在该映射项，则更新该映射项的生存期，如果没有则在映射表中保存该项。
然后查看“MAC地址-端口映射表”中是否存在该数据帧的目的MAC地址与端口的对应关系，如果有就把该数据帧发向对应的端口，如果没有，则向除接收该数据帧的那个端口以外的其他所有端口转发该数据帧。
虚拟局域网VLAN建立在局域网交换机上，以软件方式实现逻辑工作组的划分与管理，逻辑工作组的站点不受物理位置的限制，当一个站点从一个逻辑工作组移到另一个逻辑工作组时，只需要通过软件设定，而不需要改变它在网络中的物理位置；当一个站点从一个物理位置移动到另一个物理位置时，只要将该计算机连入另一台交换机，通过软件设定后该计算机可成为原工作组的一员。
VLAN在交换机上的实现方法常用的有：基于端口划分VLAN（将交换机的端口定义为某个VLAN，以太网交换机的每个端口都可以分配给一个VLAN，分配给同一个VLAN的端口共享广播域。
），基于MAC地址划分VLAN（根据接入交换机端口的PC机的MAC地址配置给某个VLAN）。
VLAN中继：也称为VLAN主干，是指在交换机与交换机或交换机与路由器之间连接的情况下，在互相连接的两个端口上配置中继模式，使得属于不同VLAN的数据帧都可以通过这条中继链路（VLAN Trunk）进行传输。
