疏通下水道的施工方案培训课件

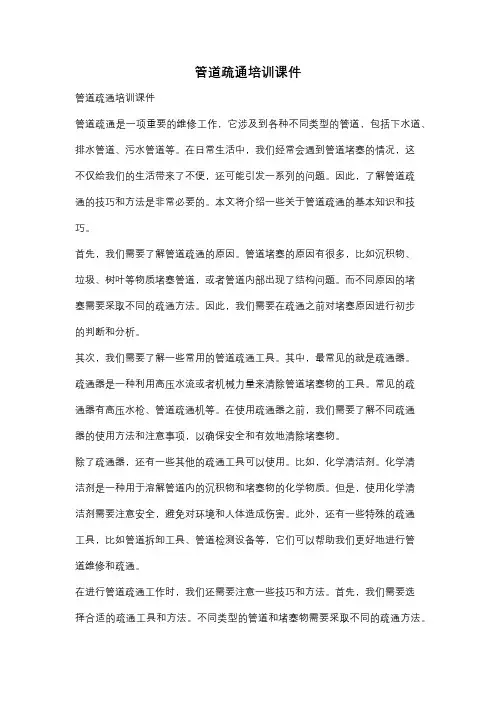

管道疏通培训课件
管道疏通培训课件管道疏通培训课件管道疏通是一项重要的维修工作，它涉及到各种不同类型的管道，包括下水道、排水管道、污水管道等。
在日常生活中，我们经常会遇到管道堵塞的情况，这不仅给我们的生活带来了不便，还可能引发一系列的问题。
因此，了解管道疏通的技巧和方法是非常必要的。
本文将介绍一些关于管道疏通的基本知识和技巧。
首先，我们需要了解管道疏通的原因。
管道堵塞的原因有很多，比如沉积物、垃圾、树叶等物质堵塞管道，或者管道内部出现了结构问题。
而不同原因的堵塞需要采取不同的疏通方法。
因此，我们需要在疏通之前对堵塞原因进行初步的判断和分析。
其次，我们需要了解一些常用的管道疏通工具。
其中，最常见的就是疏通器。
疏通器是一种利用高压水流或者机械力量来清除管道堵塞物的工具。
常见的疏通器有高压水枪、管道疏通机等。
在使用疏通器之前，我们需要了解不同疏通器的使用方法和注意事项，以确保安全和有效地清除堵塞物。
除了疏通器，还有一些其他的疏通工具可以使用。
比如，化学清洁剂。
化学清洁剂是一种用于溶解管道内的沉积物和堵塞物的化学物质。
但是，使用化学清洁剂需要注意安全，避免对环境和人体造成伤害。
此外，还有一些特殊的疏通工具，比如管道拆卸工具、管道检测设备等，它们可以帮助我们更好地进行管道维修和疏通。
在进行管道疏通工作时，我们还需要注意一些技巧和方法。
首先，我们需要选择合适的疏通工具和方法。
不同类型的管道和堵塞物需要采取不同的疏通方法。
其次，我们需要注意安全。
在进行疏通工作时，我们需要佩戴防护手套、护目镜等个人防护装备，避免对身体造成伤害。
此外，我们还需要遵循操作规程和操作要求，确保疏通工作的顺利进行。
最后，我们需要了解一些管道维护的常识。
管道的维护不仅包括疏通工作，还包括定期清洁和检查。
定期清洁可以有效地预防管道堵塞的发生，而检查可以及时发现管道内部的问题，避免出现严重的故障。
因此，我们需要学习一些简单的管道维护技巧，以保持管道的畅通和正常运行。
市政工程施工排水技术培训PPT培训课件
（2）弯联管与集水总管 弯联管用塑料管、橡胶管或钢管制成，并且宜装
施工排水方法分为明沟排水和人工降低地下水位。
明沟排水是在沟槽或基坑开挖时在其周围筑堤截水或 在其内底四周或中央开挖排水沟，将地下水或地面水汇集到 集水井内，然后用水泵抽走。
人工降低地下水位是在沟槽或基坑开挖之前，预先在 基坑周侧埋设一定数量的井点管利用抽水设备将地下水位降 至基坑底面以下，形成干槽施工的条件。
井点分类
人工降低地下水位的方法，包括轻型井点、喷 射井点、电渗井点、管井井点和深井井点等。可根 据土层的渗透系数、要求降低水位的深度和工程特 点，作技术经济和节能比较后适当加以选择。各类 井点降水方法的适用范围见表2-3。
各种井点的适用范围表2-3
井点类别
单层轻型井点 多层轻型井点 喷射井点 电渗井点 管井井点 深井井点
2、轻型井点系统的组成
轻型井点系统由滤管、井点管、弯联管、集水总管和抽水设备等组成；
（1）滤管与井点管 滤管是进水设备，构造是否合理对抽水效果影响
很大。滤管用直Leabharlann 38~55mm钢管制成，长度一般 为0.9~1.7m。管壁上有直径为12~18mm，呈梅
花型布置的孔，外包粗、细两层滤网。为避免滤孔淤 塞，在管壁与滤网间用塑料管或铁丝绕成螺旋状隔开， 滤网外面再围一层粗铁丝保护层。滤管下端配有堵头， 上端同井点管相连。如图2-4所示。
井点类别
0.1~50 0.1~50 0.1~2 <0.1 20~200 10~250
井点类别
3~6 6~12 8~20 根据选用的井点确定 根据选用的水泵确定 >15
一、轻型井点
项目一疏通厨房下水管道课件人教版初中劳动技术七年级上册
●3、把混合液倒入下水道内，等待7-8分钟左右，下水道自然而然就通了
新知讲解
3.和同学分享一下自己疏通厨房下水管道的过程，并总结出实 用的经验。
●
火碱
●火碱有很强的去油污能力，但是腐蚀性很强，所以在疏通的过程 中最好戴着手套。
●1、准备好一盆热水和100克火碱； ●2、把火碱倒入下水道中，使火碱吸附在油污上；
管道疏通剂，它对头发、油腻、纸特别有效。 只要把它倒入下水道，过一会它会把里面的污 渍腐蚀，再用水冲洗即可。
新知讲解
3.和同学分享一下自己疏通厨房下水管道的过程，并总结出实 用的经验。
●
小苏打+淘米水
●淘米水不仅可以用来洗脸养发，在疏通下水道也是很好的帮手。
●1、准备好一盆淘米水和一包小苏打；
●2、将小苏打和淘米水按照2:1的比例混合搅拌；
新知讲解
1.检查过滤篮
➢ 提起厨房水槽的过滤篮，将其清理干 净，查看下水速度是否恢复正常。
➢ 如厨房水槽下水速度仍然较慢，则需 使用褫子进行疏通。
新知讲解
2.使用搋子疏通
先用洗碗布将水槽溢水孔堵住，然 后打开水龙头放水，保证水槽中存 有一定高度( 2 ~3 cm）的水。
新知讲解
使用搋子疏通厨房下水管道时，除了要堵住 水槽溢水孔，还要检查是否有其他漏气的地方（ 如通入同一下水管道的其他下水口），同样将其 堵死，以保证疏通迅速、效果明显。
●3、将热水直接倒入下水道内，将火碱溶解掉；
新知讲解
4.完成下面的评价表
评价内容
劳动能力
了解厨房下水管道堵塞的原因
知道排查厨房下水管道堵塞的基本步 骤
掌握疏通厨房下水管道的常用方法
劳动品质
在劳动过程中能够注意安全 培养吃苦耐劳、认真思考等劳动品质
排水工程施工培训及交底(PPT)
管道井排水管安装样板
十、管洞封堵：采用C20细石混凝土封堵管洞，并做宽20mm高30mm 挡水坎。
管道井排水管安装样板
十一、排水管标识喷字：用红色漆喷上，粪代表污水管、污代表废水管， 字体规格为长60mm高80mm，底部距地面高度1200mm。
三、转换层排水管安 装样板施工工序图示
转换层排水管安装样板
转换层排水管安装样板
五、安装弯头：立管转弯处弯头采用两个45°弯头，其中一个带检查口。
转换层排水管安装样板
六、独立排水：上层排水单独排入横干管，排入点与主立管接入点距离 不小于1.5米。
转换层排水管安装样板
七、安装检查口：排水横干管起始端安装清扫口，中间安装检查口，间 距不大于15m。
转换层排水管安装样板
2、安装检查口上部排水管，并用管码固定。
外墙排水管安装样板
五、垂直度检测：吊线符合排水管垂直度，控制偏差不大于3mm/m。
外墙排水管安装样板
六、 洞口封堵：用C20细石混凝土封堵排水管洞口，样板工序完成。
六、卫生间排水管安 装样板施工工序图示
卫生间排水管安装样板
一、 PVC管材料检查：无破损、表面观感较好。
三、管码安装： 楼面上1.5m位置设置管码，用卷尺量好尺寸，采用电钻钻孔，孔深 100mm。
外墙排水管安装样板
四、排水立管安装； 1、安装排水立管前用砂纸对管底部位进行打磨，安装排水立管，管中 心距墙150~160mm，伸缩节安装于立管三通上方，地面上1m位置安装 消能及检查口。
外墙排水管安装样板
15、PVC排水管 检查口
16、屋面排水管
一、套管预埋样板施 工工序图示
套管预埋样板施工
一、屋面刚性防水套管预埋: 1、 套管制作：采用Ф160铁管制作，高度为170mm，套管外边焊接铁板 止水环，止水环离管底60mm、宽20mm。(适用板厚120mm屋面)
排水管道维护安全教育培训课件
事故原因分析
安全投入不足，没有配备和使用专用的气体监测和下井防护设备。
专业性安全教育和培训不到位。
忽视安全生产，冒险进入危险作业场所。
发生事故后盲目施救也是造成事故的重要原因。
下井作业监管不到位，随意性和盲目性强。
没有真正落实好企业安全主体责任。
有关规章制度得不到认真落实。
没有真正落实好安全主体责任
排水管道维护安全教育 培训大纲 （井下作业部分）
单击此处添加副标题
点击此处添加正文，文字是您思想的提炼，请言简意赅的阐述您的观点。
汇报人姓名
井下作业的范围
井下作业：是指进入封闭或半封闭的塔、沟、池、釜、罐、管道、井坑、船舱等危险场所，可能发生硫化氢等有害气体中毒和缺氧窒息的作业。
井下作业是市政行业排水管道疏通养护、维修和排水工程施工、污水处理厂运行以及防汛抢险中经常遇到的生产和施工项目，其主要工作内容是井下检查、管道维修、下井清淤和捞杂物，管道内砌堵、拆堵、砸管，排水泵站掏挖集水池，各种闸井维护检修等。
工作场所有害因素职业接触限值
短时间接触容许浓度 指一个工作日内，任何一次接触不得超过的15分钟时间加权平均的容许接触水平。
最高容许浓度 指工作地点、在一个工作日内、任何时间均不应超过的有毒化学物质的浓度。
时间加权平均容许浓度 指以时间为权数规定的8小时工作日的平均容许接触水平。
监测结果分析
安全技术措施
监护 作业时，必须有二人以上进行监护。 监护人员应密切注意作业人的情况，经常与作业人员进行联系。 监护人应注意自身安全防护，井上人员应保持风向的上风处位置，防止气体中毒。（举例张工） 监护人随时检查设备运转情况（空压机、排风扇、通讯、气管），发现问题及时采取措施。
用人单位和作业单位及个人在空气不畅，容易产生有毒有害气体可能造成人员中毒和窒息的作业场所（洞室、井坑、管道、容器、打井钻孔和船舱）进行作业时 1、没有按照安全操作规程执行2、没有选择具有相应资质的企业和专业培训的作业人员承担3、没有建立健全其预防硫化氢等有害气体中毒的岗位责任，作业方案，安全技术措施和事故应急预案4、作业前未审定作业方案，未进行安全技术交底，没有执行下井作业操作制度5、没有采取监测、通风、排气等防护措施6、专项安全投入不足，没有未配备相应的供压缩空气的隔离式防护装具，7、没有指派专人进行监护）
污水处理厂升级改造工程通水方案培训课件(共42张PPT)
一、施工组织要点
要点3、单机试运行及联动调试
单机试运行及联动调试可以及时修正和处理工程设计和 施工带来的缺陷与错误，确保污水处理厂达到设计功能。在 调试处理工艺系统过程中，需要机电、自控仪表、化验分析 等相关专业的配合，参与单位多，协调沟通工作量大，故调 试前应编制详细的调试方案及各种应急预案，确保联动调试 顺利进行。
北京碧水污水处理厂升级改造工 程通水方案
一、施工组织要点
二、施工技术要求
三、工艺设备安装施工计划 四、施工协调与配合
一、施工组织要点
施工组织总体原则
根据本工程的特点以及设计施工图纸，并结合土建施工 进度计划安排，施工中应采取平面分区、立体分层的施工总 体原则进行 本 工程施工作业，根据现场实际同时采取大小流 水作业。具体地讲，若干个单位工程如果都同时具备施工条 件，作业面均能铺开，此时的施工原则应是平面分区作业， 某个单位工程如果由上、中、下若干层次组成且各层或某几 层均具备施工设备、材料等均应根据上述原则进行布置、调 配和供应，从而达到合理安排、统筹兼顾的目的。 以下4个分部分项工程将是本工程施工组织的要点和难点： 1、前期套管及构件预留预埋； 2、工艺管道及工艺设备安装； 3、单机试运行及联动调试； 4、安全施工措施
二、施工技术要求
（5）电动单（双）梁桥式起重机
1)检查设备的规格、性能是否符合图纸及标书要求，检查设备说明 书、合格证和设备试验报告是否齐全。 2)检查设备外表如桥架、端梁、驱动装置、电动葫芦、电气操作按 钮等是否受损变形，零部件是否齐全完好。 3)复测土建工程的标高是否满足设计图要求，以及检查所有的埋件 留孔要求是否符合安装条件。 4)安装轨道时，二侧轨道应在同一水平线上，且应相互平行。检查 轨道顶标高与设计标高的偏差应小于10mm，二轨道的平行度偏差应小于 1/1000，轨道纵向水平度偏差小于1/1000，全长范围内的水平度偏差量 不大于10mm，轨道中心线与设计轴线的偏差小于3mm，轨距偏差值为 ±5mm。 5)轨道的对接部分采用45°斜角方式，接头处的上、下、左、右的 偏移应小于1mm，接缝处的间隙不大于1mm。 6)轨道安装垫铁及鱼形压板与轨道应接触良好，所有联接螺栓应联 接牢固。
排水管道施工方案培训讲义
松江区车峰路（引山泾桥~香车路）改建工程排水管道施工方案上海开宇建设工程发展有限公司2016年03月松江区车峰路（引山泾桥~香车路）改建工程排水管道施工方案一、工程概况：1.1工程简介松江区车峰路（引山泾桥~香车路）改建工程起点位于引山泾桥北堍桩号K0+121.434，跨过黄泥潮河桥后，与现状车峰路标准段接顺，终点桩号K1+073.913，路线全长约952m。
工程沿线敷设雨污水管道，雨水管道中心线位于路中以西2m位置，总管采用管径DN1000 HDPE缠绕管，雨水支管采用DN600 HDPE缠绕管，雨水进水口连管采用DN300 HDPE缠绕管；污水管道中心线位于路中以东2m位置，采用管径DN300HDPE缠绕管，所有雨污水管道管环刚度均≧12.5KN/m2。
1.2采用的规范1.《市政道路、排水管道成品与半成品施工及验收规程》（DG/TJ 08-87-2009）2.《给水排水构筑物工程施工及验收规范》（GB 50141-2008）3.《公路工程安全施工技术规程》(JTJ 076-95)4.《文明施工规范》(DGJ 08-2102-2012)；5.《城镇排水工程施工质量验收规范》DG/TJ08-2110-20126.《埋地塑料排水管道工程技术规程》（DG/TJ 08-308-2002）；7.《施工现场临时用电安全技术规范》（JGJ 46-2005）；8.上海市排水管道通用图（92年版）9.其他有关标准、规范、规程和规定。
1.3施工工期本工程总计划工期258日历天，排水管道施工计划工期61日历天。
二、雨污水管道工程分部分项施工方案2.1雨水管道主要工作量新建1017.5m DN1000 HDPE缠绕管开槽埋管，新建25座1.0m*1.3m雨水砖砌窨井；5座二通转折雨水砖砌窨井；3座三通转折雨水砖砌窨井。
新建170m DN600 HDPE缠绕管开槽埋管，新建7座1.0m*1.0m雨水砖砌窨井。
新建636m DN300 HDPE缠绕管开槽埋管；新建49座二型雨水进水口窨井；新建51座三型雨水进水口窨井。
市政道路雨、污水管道工程施工技术培训(PPT课堂)
3.1 施工排水
• 市政管道开槽施工时，经常遇到地下水，土层内的水分主要以水汽、结 合水、自由水三种状态存在，结合水没有出水性，自由水对市政管道开 槽施工起主要影响作用。当沟槽开挖后自由水在水力坡降的作用下，从 沟槽侧壁和沟槽底部渗入沟槽内，使施工条件恶化，严重时，会使沟槽 侧壁土体坍落，地基土承载力下降，从而影响沟槽内的施工。因此,在管 道开槽施工时必须做好施工排（降）水工作。市政管道开槽施工中的排 水主要指排除影响施工的地下水，同时也包括排除流入沟槽内的地表水 和雨水。 • 施工排水有明沟排水和人工降低地下水位两种方法。 • 不论采用哪种方法，都应将地下水位降到槽底以下一定深度，以改善槽 底的施工条件；稳定边坡；稳定槽底；防止地基土承载力下降；为市政 管道的开槽施工创造有利条件。
工程所用的管材、管道的附件、构（配 ）件和主要原材料等产品进入施工现场 时必须进行进场验收并妥善保管。进场 验收时应检查每批产品的订购合同、质 量合格证书、性能检验报告、使用说明 书、进口产品的商检报告及证件等，并 按国家有关标准规定进行复验，验收合 格后方可使用。
第一部分 常见排水管的种类
一、钢管
五、玻璃钢夹砂管
用途：主要用于用于各类市政污水处理、 给水自来水输送、农田灌溉、石油 化工 。
特性：新型复合材料管材，比重小、重 量轻，运输、安装方便。
标准：执行GB/T21238-2007 《玻璃纤维 增强塑料夹砂管》标准。常见 规格DN50－2000mm。
特点：耐水，耐腐蚀，耐温，防污，耐 磨性好，水力特性优良、节省能 耗、无二次污染，造价较高。
第二部分 管道施工方法简介
浅埋暗挖法：利用土层在开挖过程中短时间的自 稳能力，采取适当的支护措施，使围岩或土层表面形 成密贴型薄壁支护结构的不开槽的施工方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
疏通下水道的施工方案
一、工程概况
本次管道疏通的内容为南海区东平路段2.5公里污水管网，管径为D1000～D1200，管材为HDPE管，全长约2.5公里。
主要工作内容为疏通下水道。
二、疏通下水道的施工方案
1、内容
主要内容为：管道和检查井的潜水封堵、橡胶气囊辅助封堵、排水、人工清掏（小管径人工配合高压疏通）、流沙及垃圾外运等。
施工前了解管道水流方向、管径、交汇井位置等，便于今后准确查找和施工，确保不损坏其它已有管线。
2、图纸分析
了解管道水流方向、管径、交汇井位置、支管接入位置等，并用红笔标出各个交汇点和接入点，以便今后准确查找和施工。
3、实地勘察
结合图纸对需要施工段的管道进行现场踏勘，便于提高封堵安全性及有效性。
4、封堵
根据实际管道情况和关内水流强度，为避免因封堵时间过长后造成上游积水产生的水压对下游施工人员造成一定威胁，因此封堵的距离根据实际情况进行，依据先上游、交汇井各个入水口进行封堵，封堵之前应对所要施工的路段范围内的井盖打开并放置围护栏或醒目标志，用气体检测仪对井内的气体进行检测，确保无有毒气体后方可进行下井封堵，如有必要必须配备氧气进行施工。
（1）潜水封堵
由于管线处于运营阶段，封堵后上游的水压力过大，因此主管线必须采用潜水封堵的方法，避免封头被水流冲破而造成施工人员的生命危险。
一般采取每隔3-4个井位进行封堵。
（2）橡胶气囊辅助封堵
由于管线内存在较多支管的出水口，因此在潜水封堵段内（在施工的管段）加以橡胶气囊辅助封堵，便于施工顺利开展，也有利于部分井位的高程差而造成排水不安全，影响疏通正常进行。
5、排水
在确认上游各个支管完全封堵后，进行临时排水至管底10厘米左右并对封堵后的上游水位进行控制。
因此此工程的排水量比较大。
6、人工清理管道沉沙、沉积物，吊运沉积物、吸泥车吸污，外运
由于污水管内沉积物基本为沉沙，必须要工人进入管道内清掏沉沙，小管径工人无法进入的采用人工配合高压射水机清掏。
先由吸泥车吸污，沉沙由工人清掏至井位再吊运到地面装车外运。
三、拟投入机械设备（见下表）
四、安全文明措施
1、及时清扫吸污车洒落在道路上的垃圾及淤泥，保持工地周边范围内的干净与清洁。
尽可能减少施工对交通的影响，派专人协助指挥交通。
2、施工现场根据需要设置足够的导向标志牌、警示灯等，确保施工及交通安全。
3、对工程施工中各种危险做好警示、围护。
4、挖出的淤泥、垃圾应按规定及时清运。
5、必须按规定穿着相应的劳保用品，不准赤膊、赤脚、穿背心、拖鞋进入施工现场。
6、现场各种施工机械使用应按安全技术规程执行，严禁设备带病运行，机械设备的操作人员必须经过专业培训考核合格，不得无证操作，不得违反安全技术操作规程，不得酒后操作。
电器设备的施工必须按照安全操作规程执行。
7、从事管道疏通工作的员工上岗前必须经有关部门专业知识及安全知识培训合格后上岗，严禁无证上岗。
8、下检查井作业操作时严格执行报告制度喝审批手续，落实安全措施后填写“下井安全作业票”，经上级主管部门批准方可作业。
9、作业人员下井前必须弄清楚管径、流量扥情况，将相邻井盖打开若干个，井口用护栏维护好，用“四合一复合气体检测仪”每3小时监测下水道中常见的硫化氢、一氧化碳、可燃气、氧气等，确认无有害气体或气体含量允许作业。
下井人员必须穿戴好防护用品（防毒面具、防毒口罩、橡皮衣、安全带、安全帽等），在通风30分钟后方可下井。
10、下井人员作业时严禁吸烟及使用明火，防止气体燃烧或爆炸。
井下作业人员连续作业不得超过2小时，监护人员不得少于2人，疏通组现场作业组不得少于6人。
监护人员与井下操作人员预定好联系信号。
井上监护人员不得离开，熟悉操作和防护急救要领，以备对井下人员突发事件进行救助。
11、遇管道赌塞一般应从上游疏通，必须在下游疏通时应戴好呼吸器和安全带、安全绳等。
下井人员应身体健康，定期检查，严禁酒后作业。
12、井下作业人员发现头晕、脚软、憋气、恶心等不适感觉时立即通知井上监护人员协助出井，必要时到医院进行身体检查。
13、在危险管段内作业发现异常情况应及时报警，通知施工负责人并立即采取有效措施。
五、环境保护措施
1、所有的施工垃圾按批准的方法运往批准的地点按规定进行处理。
2、工程完工后及时对现场进行清理，恢复原有的地形地貌，保持生态环境不变。
