32t吊车门式刚架轻钢厂房的结构设计
32t吊车门式刚架轻钢厂房的结构设计导言本文重点介绍了某管桩有限公司带32t吊车门式刚架轻钢厂房的刚架和吊车梁的设计，屋面和柱间支撑的设计，檩条及和墙梁的设计。
同时对本工程设计中几个主要问题的处理，也进行了较详细的讨论和介绍，可供同类工程设计时参考。
工程概况某管桩公司生产车间位于河北，厂房长度为6×23=138m，宽度为24+21=45m，屋面坡度为8%，双屋脊，建筑面积为6400㎡，其中：24m跨有32/5t桥式吊车一台，20t/5t桥式吊车二台，21m跨有10t桥式吊车一台，5t单梁桥式吊车一台（以上吊车工作级别均为A5），牛腿标高6.900，柱顶标高11.500，屋面为角驰Ⅱ暗扣式单层压型钢板+75厚吸音保温棉+不锈钢丝网，墙面为单层压型钢板。
本工程建筑结构安全等级为二级，设计使用年限为50年，屋面活荷载对于刚架构件，其受荷水平投影面积大于60㎡，取为0.3kN/㎡，雪荷载为0.45kN/㎡，故取较大值为0.45kN/㎡；屋面活荷载对于檁条，屋面板等局部构件取值则为0.5kN/㎡；基本风压为0.45kN/㎡，地面粗糙度类别为B类；抗震设防烈度为6度。
刚架构件材质采用Q345B；吊车梁因其工作较频繁，需要进行疲劳验算，而最低日平均温度为-6℃，要求所选钢材应具有0℃冲击韧性的合格保证，故吊车梁材质采用Q345C，其它檩条，墙梁，支撑材质采用Q235B。
计算软件采用PKPM的STS软件。
刚架和吊车梁的设计考虑制作安装简便，刚架柱，梁均采用实腹式焊接H型钢，门式刚架用STS 软件进行分析计算时，对屋面活荷载考虑其各跨的不利布置，对吊车的竖向及水平荷载，当参于组合的吊车台数为2台时，对其进行折减，折减系数取为0.9。
由于桥式吊车起重量为32t，已超出《门式刚架轻型房屋钢结构技术规范》（下称轻钢规范）的适用范围，故刚架柱采用《钢结构设计规范》（下称钢结构规范）验算，由于吊车梁可作为柱子的侧向支承点，故下柱平面外计算长度取为7.5m 即基础面至牛腿面的长度，上柱平面外计算长度取为4.6，即牛腿面至柱顶的长度；而对于屋面变截面梁，由于钢结构规范只能用等效截面来验算，会存在一定误差，所以屋面变截面梁的强度和稳定仍按轻钢规范来验算，其平面外计算长度取为两屋面隅撑之间的距离，对于屋面变截面梁的挠度则按钢结构规范从严控制。
钢结构吊车梁设计一般规定、荷载计算
钢结构吊车梁设计一般规定、荷载计算一、设计一般规定1.吊车梁及吊车的工作级别（1）吊车的使用等级根据《起重机设计规范GB/T 3811-2008》3.2.1，吊车按照吊车可能完成的总工作循环数将使用等级划分为U0~U9共10个等级，吊车使用总工作循环数Cr与吊车使用等级及使用频繁程度的关系见《起重机设计规范GB/T 3811-2008》3.2.1表1，如下：表1 起重机的使用等级（2）吊车的起升荷载状态级别根据《起重机设计规范GB/T 3811-2008》3.2.2，起重机的起升载荷，是指起重机在实际的起吊作业中每一次吊运的物品质量（有效起重量）与吊具及属具质量的总和（即起升质量）的重力；起重机的额定起升载荷，是指起重机起吊额定起重量时能够吊运的物品最大质量与吊具及属具质量的总和（即总起升质量）的重力。
其单位为牛顿（N）或千牛（kN）。
起重机的起升载荷状态级别是指在该起重机的设计预期寿命期限内，它的各个有代表性的起升载荷值的大小及各相对应的起吊次数，与起重机的额定起升载荷值的大小及总的起吊次数的比值情况，据此载荷状态级别被分为Q1~Q4共4个级别。
详见《起重机设计规范GB/T 3811-2008》3.2.2表2。
表2起重机的载荷状态级别及载荷谱系数（3）吊车的工作级别根据吊车的10个使用等级与吊车的4个起升荷载状态级别，将吊车整机的工作级别分为A1~A8共8个级别，详见《起重机设计规范GB/T 3811-2008》3.2.3表3。
表3 吊车的工作级别在《建筑结构荷载规范GB 5009-2012》（简称《荷规》）中，工作级别与吊车的荷载系数（《荷规》6.2）、动力系数（《荷规》6.3）及吊车荷载的组合值系数、频遇值系数、准永久值系数（《荷规》6.4）有关，为方便设计，在吊车荷载的条文说明中将吊车的工作制与工作级别的对应关系做如下规定：表4 吊车的工作制等级与工作级别的对应关系2吊车梁荷载吊车梁荷载分为竖向荷载（吊车的竖向轮压）与水平荷载，水平荷载又分为纵向水平荷载与横向水平荷载，吊车纵向水平制动力产生纵向水平荷载，对于轻、中级工作制吊车（A1-A5），横向水平荷载考虑由小车的水平制动力产生，对于重级、特重级工作制吊车（A6-A8），横向水平荷载还需考虑吊车的摇摆力，根据《钢结构设计标准GB50017-2017》3.2.2，计算强度、稳定性以及连接的强度时，此水平力不宜与小车产生的水平制动力同时考虑。
钢结构设计吊车梁计算
吊车梁计算吊车梁采用Q345-B 起重量10t 跨度22.5m 总重量8.8t 小车4t ,max k P =75kN ,min k P =19.2kNmax P =1.4⨯1.05⨯,max k P =110.25kN竖向轮压作用max M =82.68 ⨯2.25=186.04kN.mmax V =110.25⨯1.5=165.4kN横向水平力'1.4g (Q+Q )/n=1.4100.1210+4/4=5.88kN T ξ=⨯⨯⨯（）5.88=186=9.92110.25y M kN ⨯ 水平反力 5.88165.48.82110.25H kN =⨯= 暂取吊车梁截面如图所示1） 毛截面特性2=281+500.8+201=88A cm ⨯⨯⨯0280+4025.5+2051==23288y mm ⨯⨯⨯ 毛截面惯性矩32224=1/120.850+12823.2+12027.8+50 2.3=39125x I cm ⨯⨯⨯⨯⨯⨯⨯334128120=+=24961212y I cm ⨯⨯5.3cm y i = 5.3cm y i =净截面特性2=(28-22)1+500.8+201=84n A cm ⨯⨯⨯⨯形心位置 1=y （40⨯25.5+20⨯51）/84=243mm净截面惯性矩32224=1/120.850+40 1.2+12424.3+2026.7=36820nx I cm ⨯⨯⨯⨯⨯⨯3==148524.8nx nx I W cm 上 3==135427.2nx nx I W cm 下 3x S =28124.3+23.80.823.8/2=907cm ⨯⨯⨯⨯对上翼缘 324128=-1272=163312ny I cm ⨯⨯⨯⨯ =ny W 3=116.7cm 14ny I 毛截面 33128/12==130.714y W cm ⨯ 2）强度验算①上翼缘最大正应力6622max 33ny n 186109.9210=+=+=210.26N/mm <310N/mm 148510116.710y x M M W W σ⨯⨯⨯⨯上 下翼缘正应力 max n =x M W σ下=6318610=137135410⨯⨯.422N/mm <310N/mm ②剪应力 33max 4165.41090710===50.936820810x w V S I t τ⨯⨯⨯⨯⨯22N/mm <180N/mm ③腹板局部压应力=+5+250+510+2130360mm z y R l a h h =⨯⨯=31.0110.2510=38.38360c w z P t l ψσ⨯⨯==⨯22N/mm <310N/mm3)整体稳定验算1116000100.412280520l t b h ξ⨯===<⨯ 取0.730.180.80b βξ=+= 6000113.253y mm λ== h=520mm1121633/24690.65b I I I α===+ 0.8(21)0.248b b ηα=-= 2345/y f N mm =222234320235=+]43208800520235 =0.8+0248]0.770.6113.2148510345b b b y X yAh y W f ϕβλ⨯⨯⨯=>⨯ ' 1.070.282/0.70b b ϕϕ=-=66'33186.0109.9210 5.6560.7165110130.7101000yXb y M M l mm W σϕ⨯⨯=+=+=<=⨯⨯⨯ 4)刚度验算 挠度 2622kx 54186.04 1.05 1.4106000=236.8310/mm 1010 2.06103912510X M l N EI υ÷÷⨯⨯==<⨯⨯⨯⨯ 满足要求 吊车为A1~A5 疲劳可不进行验算5）加劲肋0wh t 可按构造配量0.50h 02a h ≤≤ 求间距 a =1.20h =600mm界面尺寸外伸长度 0/30+40=57s b h mm ≥ 厚度s t ≥/15s b =3.8m 采用80⨯8mm支座反力 R=165.4KN计算截面面积A=18⨯1.2+15⨯0.8=33.62cm绕腹板中线的截面惯性矩 3341.218 1.50.8+583.81212I cm ⨯⨯==4.17cm i = 50=12.04.17λ= 查表ϕ=0.989 322165.41049.8310/0.9893360N N mm f N mm A ϕ⨯==<=⨯ 6) 焊缝计算上翼缘与腹板连接焊缝=1.8f h mm= 取f h =6mm下翼缘与腹板连接焊缝3max 1.2 1.2165.410 1.771.4 1.4500160f w w t R h mml f ⨯⨯===⨯⨯ 同样取f h =6mm 吊车梁计算结束。
钢结构吊车梁课程设计
钢结构吊车梁课程设计一、课程目标知识目标：1. 学生能理解钢结构吊车梁的基本概念、分类及在工业建筑中的应用。
2. 学生掌握钢结构吊车梁的受力特点、计算方法及主要构造要求。
3. 学生了解钢结构吊车梁的施工工艺、安装要点及质量控制。
技能目标：1. 学生能运用相关公式对钢结构吊车梁进行简单的受力分析。
2. 学生具备对钢结构吊车梁施工图的识图能力，并能进行基本的施工图绘制。
3. 学生能针对实际工程案例，提出合理的钢结构吊车梁施工方案。
情感态度价值观目标：1. 培养学生热爱工程专业，增强对钢结构吊车梁工程领域的兴趣。
2. 培养学生严谨的科学态度和良好的工程意识，提高对工程质量的重视。
3. 培养学生团队协作精神，提高沟通协调能力。
课程性质：本课程为专业核心课程，以理论教学与实践教学相结合，注重培养学生的实际操作能力和工程素养。
学生特点：学生已具备一定的力学基础和建筑结构知识，具有较强的求知欲和动手能力。
教学要求：教师应结合课程特点和学生实际，采用案例教学、讨论式教学等方法，激发学生的学习兴趣，提高学生的专业素养。
同时，注重实践教学，让学生在实际操作中掌握专业知识，提高综合能力。
通过本课程的学习，使学生能够达到上述课程目标，为今后的职业发展打下坚实基础。
二、教学内容1. 钢结构吊车梁基本概念及分类：介绍吊车梁的定义、功能、分类及在工业建筑中的应用，参考教材第二章第一节。
2. 钢结构吊车梁受力特点及计算方法：讲解吊车梁的受力分析、荷载组合、计算模型及公式，参考教材第二章第二节。
3. 钢结构吊车梁主要构造要求：阐述吊车梁的构造要求、连接方式、材质选择等，参考教材第二章第三节。
4. 钢结构吊车梁施工工艺及安装要点：介绍吊车梁的施工工艺、安装方法、质量控制措施等，参考教材第二章第四节。
5. 钢结构吊车梁施工图识图与绘制：教授吊车梁施工图的识图技巧、绘图规范及注意事项，参考教材第二章第五节。
6. 钢结构吊车梁工程案例分析：分析典型工程案例，让学生了解吊车梁在实际工程中的应用及施工方案，参考教材第二章第六节。

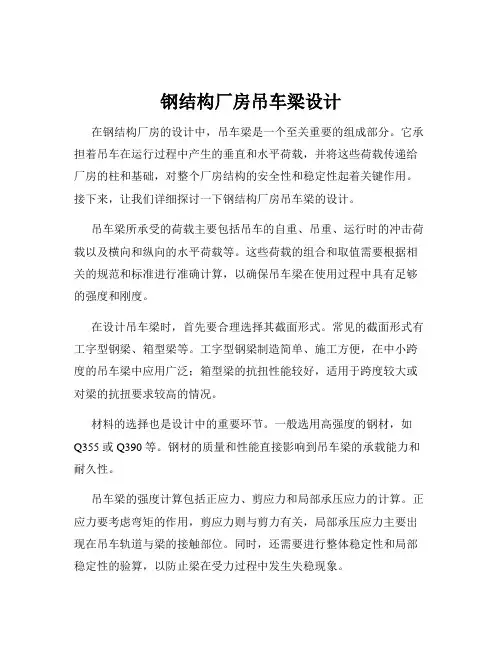

钢结构厂房吊车梁设计
钢结构厂房吊车梁设计在钢结构厂房的设计中，吊车梁是一个至关重要的组成部分。
它承担着吊车在运行过程中产生的垂直和水平荷载，并将这些荷载传递给厂房的柱和基础，对整个厂房结构的安全性和稳定性起着关键作用。
接下来，让我们详细探讨一下钢结构厂房吊车梁的设计。
吊车梁所承受的荷载主要包括吊车的自重、吊重、运行时的冲击荷载以及横向和纵向的水平荷载等。
这些荷载的组合和取值需要根据相关的规范和标准进行准确计算，以确保吊车梁在使用过程中具有足够的强度和刚度。
在设计吊车梁时，首先要合理选择其截面形式。
常见的截面形式有工字型钢梁、箱型梁等。
工字型钢梁制造简单、施工方便，在中小跨度的吊车梁中应用广泛；箱型梁的抗扭性能较好，适用于跨度较大或对梁的抗扭要求较高的情况。
材料的选择也是设计中的重要环节。
一般选用高强度的钢材，如Q355 或 Q390 等。
钢材的质量和性能直接影响到吊车梁的承载能力和耐久性。
吊车梁的强度计算包括正应力、剪应力和局部承压应力的计算。
正应力要考虑弯矩的作用，剪应力则与剪力有关，局部承压应力主要出现在吊车轨道与梁的接触部位。
同时，还需要进行整体稳定性和局部稳定性的验算，以防止梁在受力过程中发生失稳现象。
除了强度和稳定性，吊车梁的刚度同样不容忽视。
过大的变形会影响吊车的正常运行和厂房结构的安全性。
通常通过控制吊车梁的挠度来保证其刚度要求，挠度限值应符合相关规范的规定。
在连接设计方面，吊车梁与柱的连接通常采用高强螺栓连接或焊接。
连接节点的设计要保证传力明确、可靠，并且便于施工和维护。
吊车梁之间的拼接也需要精心设计，以确保拼接部位的强度和刚度不低于梁的其他部位。
吊车梁的疲劳问题也是需要特别关注的。
由于吊车的频繁运行，吊车梁会承受反复的荷载作用，容易产生疲劳损伤。
因此，在设计中要对吊车梁的疲劳性能进行验算，并采取相应的构造措施来提高其抗疲劳能力，比如采用合理的焊缝形式、减少应力集中等。
为了提高吊车梁的耐久性，还需要进行防腐和防火处理。
某地跨度15米轻钢结构单层厂房带吊车结构设计图纸
吊车梁设计(钢结构)
2.1吊车梁系统的组成2.2吊车梁上的荷载2.3吊车梁内力计算2.4吊车梁截面验算(4)其他荷载(2)吊车横向水平荷载(1)吊车竖向荷载(3)吊车纵向水平荷载(1)简支吊车梁(2)连续吊车梁2.4.2强度计算2.4.1一般规定2.4.3腹板及横向加劲肋强度补充计算2.4.4整体稳定计算2.4.5刚度计算2.4.6疲劳计算122.5吊车梁连接计算及构造要求2.5.4其它构造要求2.5.1梁腹板与翼缘板连接2.5.2支座加劲肋与腹板、翼缘板连接2.5.3吊车梁与柱的连接2.7 车挡2.6吊车轨道3横行小车吊车梁柱吊车桥架4吊车是厂房中常见的起重设备，按照吊车的利用次数和荷载大小，国家标准《起重机设计规范》(GB3811)将其分为八个工作级别，称为A1～A8。
工作制等级轻级中级重级特重级工作级别A1～A3A4、A5A6、A7A8工作制等级和工作级别的对应关系许多文献习惯将吊车以轻、中、重和特重四个工作制等级来划分，它们之间的对应关系如下：5《起重机设计规范》GB3811-1983附录A6●吊车梁(或吊车桁架)●制动结构●辅助桁架●支撑1-吊车梁；2-制动梁；3-制动桁架；4-辅助桁架；5-水平支撑；6-垂直支撑吊车梁及制动结构的组成组成：7吊车梁类型：按计算简图：●简支梁●连续梁按构造：●焊接梁●高强度螺栓桁架梁●栓-焊梁按构件类型：●实腹梁●型钢截面●焊接工字形截面●箱形截面●上行式直接支承吊车桁架：●上行式间接支承吊车桁架：吊车轨道直接铺设在桁架上弦上桁架梁上弦放置节点间短梁，以承受吊车荷载●吊车桁架8制动结构：●制动梁●制动桁架●承受横向水平荷载，保证吊车梁的整体稳定●可作为人行走道和检修平台作用：宽度：●应依吊车起重量﹑柱宽以及刚度要求确定。
●一般不小于0.75m 。
●宽度≤1.2m 时，常用制动梁●宽度＞1.2m 时，宜采用制动桁架制动结构选用：对于硬钩吊车的吊车梁，其动力作用较大，均宜采用制动梁。
吊车梁
§3 吊车梁的荷载
计算吊车梁或吊车桁架及其制动结构的疲劳及挠度 时，吊车荷载应按作用在跨间内起重量最大的一台 吊车确定。
计算制动结构的强度时，对位于边列柱的吊车梁或 吊车桁架，其制动结构应按同跨两台最大吊车所产 生的最大横向水平荷载进行计算；对位于中列柱的 吊车梁或吊车桁架，其制动结构应按同跨两台最大 吊车或相邻跨间各一台最大吊车所产生的最大横向 水平荷载，取其两者中较大值进行计算。
车桁架竖向挠度较大处，可采用（c）的形式。
当吊车梁位于中列柱，且相邻两跨的吊车梁高度相等 时，可采用（d）的形式；当相邻两跨的吊车起重量
相差悬殊而采用不同高度的吊车梁时，可采用（e）
的形式。
轨道
制动板或
制动桁架
（）
吊车梁 垂直支撑
辅助桁架
垂直支撑
下翼缘水平支撑
（）
（）
（）
（）
§2 吊车梁分类
§2 吊车梁分类
6.吊车梁（ 或吊车桁架）在受有振动荷载影响时，应 考虑振动影响所增加的竖向荷载。
7.对于露天栈桥的吊车梁，尚应考虑风、雪荷载的影 响。
§3 吊车梁的荷载
注意
计算吊车梁或吊车桁架的强度、稳定和连接的强度 时应采用荷载设计值，计算疲劳和正常使用状态的 变形时，应采用荷载标准值。
当计算吊车梁或吊车桁架及其连接的强度和稳定性 时，吊车竖向荷载应乘以动力系数；对悬挂吊车 （包括电动葫芦）及工作制为轻中级（A1～A5） 的软钩吊车，动力系数可取1.05；对工作制为重级 （A6～A8）的软钩吊车、硬钩吊车和其他特种吊 车，动力系数可取为1.1。计算疲劳和变形时，不乘 以动力系数。
焊接工字形吊车梁，由三块钢板焊接而成，制作比 较简便，为当前常用的形式。当吊车轮压值较大 时，采用将腹板上部受压区加厚的形式较为经济， 但会增加施工的不便。一般设计成等高度、等截面 形式。根据需要也可设计成变高度（支座处梁高缩 小）、变截面的形式。
轻、重型单层工业厂房钢结构设计区别与联系
计算力及吊车台数组合表
表4-5
内力分析
竖向荷载全部由吊车梁承受； 横向水平制动力由制动结构承受；
纵向水平制动力由吊车梁支座下翼缘与柱子的连接来承受并传递；
吊车梁的上翼缘需考虑竖向和横向水平荷载共同作用产生的内力。 在选择和验算吊车梁的截面前，必须算出吊车梁的绝对最大 弯矩以及相同轮位下制动结构的弯矩和剪力。
（4）疲劳强度验算
（5）翼缘和腹板局部稳定验算 翼缘自由外伸宽度b与其厚度t的比值
b 250 235 11.4 15 12.4 t 22 345
腹板高厚比
hw 1600 235 114 170 140 t 1.4 10 345
lz f
1.11.35 1.4 324000 4.8mm 2 150 5 20 50 1.0 310
选用腹板：1600×14
（3）翼缘尺寸
A1 Wx hwtw 22879000 1600 14 10566mm2 hw 6 1600 6
试用500×22
（4）截面几何特征
毛截面几何特性
1 I x 50 2.2 81.1 2 1.4 1603 12 1924853 104 mm 4
2
1924853 Wx 23417 103 mm3 82.2
净截面几何特性
制动梁的截面特性（毛截面和净截面） 4.承载能力和刚度验算 (1)强度验算
（3）刚度验算
1）竖向挠度计算
（4）疲劳计算
M p max -M p min α f Δσ α f y Δσ 2106 (4-41) Inx
M p max、M pmin、 Δσ2106 ---疲劳验算处截面的最大、最小弯矩；
吊车梁及制动结构的设计要点
吊车梁及制动结构的设计要点摘要：文章结合钢吊车梁及制动结构设计的经验，论述在钢吊车梁及制动结构设计过程中应注意的重点问题。
关键词：钢吊车梁；制动结构；设计要点一、研究背景吊车梁是工业厂房的重要组成部分，属于厂房内的重要构件，吊车梁出现问题很可能造成重大的工程事故。
现今的工程绝大部分均采用钢结构吊车梁。
本文通过理论同时结合本人设计过的一些重型汽车工业厂房钢吊车梁及制动结构的经验，论述在钢吊车梁及制动结构设计过程中应注意的几个重点。
二、钢吊车梁及制动系统设计要点1.关于吊车梁计算的荷载取值：《建筑结构荷载规范》中规定吊车横向水平荷载标准值是根据小车重量和额定起重量之和乘以不同的百分数确定的，但在《钢结构设计标准》中规定，验算重级工作制吊车梁及制动结构的强度、稳定性及连接的强度时，应考虑吊车摆动引起的水平力，并给出了计算公式，并且与《荷载规范》中的水平力不同时考虑，此时应取其中大值进行计算，当遇到重级别工作制吊车梁设计时应引起注意。
《荷载规范》中规定动力系数的取法，但并不是所有计算中都要乘动力系数，《钢结构设计标准》中规定只有在计算强度和稳定性时，动力荷载设计值应乘以动力系数；在计算疲劳和变形时，动力荷载标准值不乘动力系数。
《钢结构设计标准》中规定计算吊车梁及其制动结构的疲劳和挠度时，吊车荷载应按作用在跨间内荷载效应最大的一台吊车确定，而在计算强度和稳定时，一般按两台最大吊车的最不利组合考虑；并且只有在重级工作制吊车梁和重级、中级工作制吊车桁架才进行疲劳验算。
在选取吊车的最大轮压时，一定要注意吊车的形式。
例如50T桥式吊车在不同的吊车样本中轮子数量是不一致的。
有些样本中轮子的数量为4个，有些样本中轮子数量则为8个。
如果将8轮式吊车的最大轮压值当作4轮式吊车的荷载用于计算吊车梁，将会造成荷载取值严重偏小。
所以我们在进行最大轮压的取值时，样本不应作为我们取值的唯一依据，而应当通过吊车起重量吊车自重等主要参数估算最大轮压是否与样本接近。
