电子教案(螺纹的主要参数)
螺纹主要参数
螺纹主要参数螺纹主要参数是指螺纹的基本规格参数，包括螺纹直径、螺距、螺纹角度等。
这些参数决定了螺纹的尺寸和几何形状，对于螺纹加工和配合件的正常使用至关重要。
以下是螺纹主要参数的相关参考内容。
1. 螺纹直径（D）：螺纹直径是螺纹的主要尺寸参数，通常用毫米（mm）作为单位。
对于内螺纹，螺纹直径是内孔的直径，对于外螺纹，螺纹直径是外径。
螺纹直径有标准尺寸，如M2、M3、M4等。
2. 螺距（P）：螺距是指螺纹每转一周时螺纹前进的距离，通常用毫米（mm）作为单位。
螺距越大，相同长度的螺纹就会有更少的回转，快速装配和拆卸，但也会导致较低的径向承受力。
3. 螺纹角度（α）：螺纹角度是指螺纹线与轴线之间的夹角。
常见的螺纹角度有60°和55°，其中60°的常用于公制螺纹。
4. 螺纹形状：螺纹形状一般分为三种，即三角形螺纹、梯形螺纹和圆弧螺纹（圆头螺钉）。
其中，三角形螺纹是最常见的，具有良好的自锁性能和承受力。
5. 标准类型：螺纹的标准类型有很多，常见的有ISO、GB、DIN、ANSI等。
不同标准的螺纹有着不同的尺寸和公差要求。
在使用螺纹时，需要根据具体的标准来选择合适的配套螺母和螺栓。
6. 精度要求：螺纹的精度要求包括螺纹的公差和表面质量。
公差主要包括外径公差、螺距公差和角度公差，这些公差决定了螺纹的尺寸精度。
表面质量一般要求光滑，不得有损伤和明显的划痕。
7. 组合形式：螺纹的组合形式是指螺纹的连接方式，常见的有内螺纹与外螺纹的连接形式。
根据需要，还可选用不同类型的密封垫圈等附件，以实现更好的连接效果。
综上所述，螺纹主要参数包括螺纹直径、螺距、螺纹角度、螺纹形状、标准类型、精度要求和组合形式。
了解和掌握这些参数对于正确选择和应用螺纹是十分重要的。
在实际应用中，还需要根据具体的工程要求和设计要求，结合相关专业手册和标准进行细致的选择和计算。

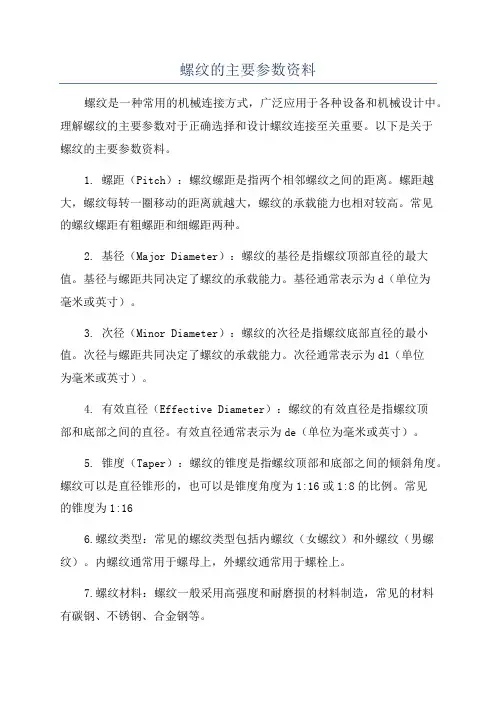

螺纹的主要参数资料
螺纹的主要参数资料螺纹是一种常用的机械连接方式，广泛应用于各种设备和机械设计中。
理解螺纹的主要参数对于正确选择和设计螺纹连接至关重要。
以下是关于螺纹的主要参数资料。
1. 螺距（Pitch）：螺纹螺距是指两个相邻螺纹之间的距离。
螺距越大，螺纹每转一圈移动的距离就越大，螺纹的承载能力也相对较高。
常见的螺纹螺距有粗螺距和细螺距两种。
2. 基径（Major Diameter）：螺纹的基径是指螺纹顶部直径的最大值。
基径与螺距共同决定了螺纹的承载能力。
基径通常表示为d（单位为毫米或英寸）。
3. 次径（Minor Diameter）：螺纹的次径是指螺纹底部直径的最小值。
次径与螺距共同决定了螺纹的承载能力。
次径通常表示为d1（单位为毫米或英寸）。
4. 有效直径（Effective Diameter）：螺纹的有效直径是指螺纹顶部和底部之间的直径。
有效直径通常表示为de（单位为毫米或英寸）。
5. 锥度（Taper）：螺纹的锥度是指螺纹顶部和底部之间的倾斜角度。
螺纹可以是直径锥形的，也可以是锥度角度为1:16或1:8的比例。
常见的锥度为1:166.螺纹类型：常见的螺纹类型包括内螺纹（女螺纹）和外螺纹（男螺纹）。
内螺纹通常用于螺母上，外螺纹通常用于螺栓上。
7.螺纹材料：螺纹一般采用高强度和耐磨损的材料制造，常见的材料有碳钢、不锈钢、合金钢等。
8.螺母类型：螺纹连接中使用的螺母多种多样，常见的有平螺母、带锁紧功能的螺母、自锁螺母等。
9.螺纹的规格表示方法：常见的螺纹规格表示方法包括ISO，UNC，UNF等。
ISO规定了世界通用的螺纹标准，UNC和UNF则是美国常用的螺纹标准。
10.螺纹的应用范围：螺纹广泛应用于各个行业和领域，从机械设备到汽车制造再到建筑行业，均有螺纹的存在。
以上是关于螺纹的主要参数资料，这些参数对于正确选择和设计螺纹连接至关重要。
了解这些参数可以帮助我们更好地理解和应用螺纹连接。
《机械制图(第4版)》电子教案 项目五 标准件 38、螺纹(1)
⑷ 螺距和导程
螺纹上相邻两牙在中径线上对应两点之间的轴向距离 P称为螺距。
同一条螺纹上相邻两牙在中径线上对应两点之间的 轴向距离L称为导程。
螺距=导程
导程 螺距பைடு நூலகம்
单线螺纹： P=L
多线螺纹： P=L/n
⑸ 螺纹的旋向
左旋
右旋
只有牙型、直径、螺距、线数和旋向均相同 的内外螺纹，才能相互旋合。
3、螺纹的结构
动画演示：外螺纹加工方法
动画演示：内螺纹加工方法
2、螺纹的要素
⑴ 螺纹的牙型
在通过螺纹轴线的剖面上，螺纹的轮廓形状。 牙型
常用的有： 三角形
梯形
锯齿形
⑵ 螺纹的大径、小径、中径
大径：与外螺纹牙顶或内螺纹牙底相切的假想圆 柱面的直径。D、d
小径：与外螺纹牙底或内螺纹牙顶相切的假想圆 柱面的直径。 D1、d1
项目五.标准件和常用件
教学目标： 5.1 螺纹
返回
5·1 螺纹
5.1.1 螺纹的形成、要素和结构 ⒈ 螺纹的形成
螺纹: 螺纹是指在圆柱（锥）表面上，沿着 螺旋线所形成的、具有相同剖面的连续凸 起和沟槽。
动画演示:单线螺旋线的形成
制在圆柱体外表面上的螺纹叫外螺纹。 制在圆柱体内表面上的螺纹叫内螺纹。
B
外形图
用
途
是最常用的联接螺纹
用于细小的精密或薄壁零件
用于水管、油管、气管 等薄壁管子上，用于管路 的联接。
用于各种机床的丝杠，作 传动用。
只能传递单方向的动力。
螺纹收尾和退刀槽 螺纹收尾
螺纹的收尾：
为了便于装配和 防止螺纹起始圈损坏 ，常在螺纹的起始处 加工成一定的形式， 如倒角、倒圆等。
螺纹主要参数
同一条螺纹上相邻两牙在中径线上对应 两点之间的轴向距离Ph称为导程。
螺距 =导程
导程 螺距
单线螺纹： P=Ph 多线螺纹： P=Ph/n
5、 螺纹的旋向 右旋(常用) 左旋
左旋 右旋 注意：只有上述各要素完全相同的内、外
螺纹 才能旋合在一起。
练习题：
有一螺母转动-螺杆移动的螺纹传动已知螺纹线数为3，且当螺母旋转一圈时 ，螺杆移动了12mm则有：
牙底
内螺纹
外螺纹 牙顶
小径D1、d1 中径D2、d2 大径 D、d
牙顶
牙底
3、 螺纹的线数n 沿一条螺旋线形成的螺纹
叫做单线螺纹；沿两条或两 条以上在轴向等距分布的螺 旋线所形成的螺纹叫做多线
螺纹。
认一认上图有几条线？
单线螺纹
双线螺纹
4、 螺距和导程
螺纹上相邻两牙在中径线上对应两点之间 的轴向距离P称为螺距。
A.螺距为12mm C.螺距为4mm
B.导程为36mm D.导程为4mm
本节结束、谢谢大家
螺纹的基本知识
普通螺纹的主要参数
பைடு நூலகம்
1、 螺纹的大径和小径
大径：与外螺纹牙顶或内螺纹牙底相切的 假想圆柱面的直径。D、d
小径：与外螺纹牙底或内螺纹牙顶相切的 假想圆柱面的直径。 D1、d1
牙底
牙顶
小径 大径
牙顶
牙底
2、螺纹的中径：
一个假想圆柱的直径。该圆柱的母线通 过牙型上沟槽和凸起宽度相等的地方。
螺纹编程及运用教案
螺纹编程及运用教案第一章：螺纹概述1.1 螺纹的定义与分类1.1.1 螺纹的定义1.1.2 螺纹的分类1.1.3 螺纹的主要参数1.2 螺纹的形状与结构1.2.1 外螺纹的形状与结构1.2.2 内螺纹的形状与结构1.2.3 螺纹的配合与公差1.3 螺纹的加工与检测1.3.1 螺纹的加工方法1.3.2 螺纹的检测方法1.4 学习目标与教学要求1.4.1 学习目标1.4.2 教学要求第二章：螺纹编程基础2.1 数控编程概述2.1.1 数控编程的基本概念2.1.2 数控编程的方法与步骤2.1.3 数控编程的常用指令2.2 螺纹编程的刀具补偿2.2.1 刀具补偿的概念与原理2.2.2 刀具补偿的类型与计算2.2.3 刀具补偿的编程与运用2.3 螺纹编程的切削参数选择2.3.1 切削参数的概念与作用2.3.2 切削参数的选择方法2.3.3 切削参数的编程与运用2.4 学习目标与教学要求2.4.1 学习目标2.4.2 教学要求第三章：外螺纹编程与加工3.1 外螺纹编程的刀具选择3.1.1 刀具的选择原则3.1.2 刀具的类型与特点3.1.3 刀具的编程与运用3.2 外螺纹编程的切削参数选择3.2.1 切削参数的选择原则3.2.2 切削参数的类型与作用3.2.3 切削参数的编程与运用3.3 外螺纹编程的走刀路线设计3.3.1 走刀路线的设计原则3.3.2 走刀路线的类型与特点3.3.3 走刀路线的编程与运用3.4 学习目标与教学要求3.4.1 学习目标3.4.2 教学要求第四章：内螺纹编程与加工4.1 内螺纹编程的刀具选择4.1.1 刀具的选择原则4.1.2 刀具的类型与特点4.1.3 刀具的编程与运用4.2 内螺纹编程的切削参数选择4.2.1 切削参数的选择原则4.2.2 切削参数的类型与作用4.2.3 切削参数的编程与运用4.3 内螺纹编程的走刀路线设计4.3.1 走刀路线的设计原则4.3.2 走刀路线的类型与特点4.3.3 走刀路线的编程与运用4.4 学习目标与教学要求4.4.1 学习目标4.4.2 教学要求第五章：螺纹编程的误差与调整5.1 螺纹编程的误差分析5.1.1 螺纹编程的误差类型5.1.2 误差产生的原因与危害5.1.3 误差分析的方法与步骤5.2 螺纹编程的误差调整5.2.1 误差调整的方法与原则5.2.2 误差调整的工艺措施5.2.3 误差调整的实施步骤5.3 学习目标与教学要求5.3.1 学习目标5.3.2 教学要求第六章：螺纹编程实例分析6.1 实例一：外螺纹的编程与加工6.1.1 加工要求与分析6.1.2 编程步骤与刀具选择6.1.3 加工过程与质量检测6.2 实例二：内螺纹的编程与加工6.2.1 加工要求与分析6.2.2 编程步骤与刀具选择6.2.3 加工过程与质量检测6.3 实例三：多级螺纹的编程与加工6.3.1 加工要求与分析6.3.2 编程步骤与刀具选择6.4 学习目标与教学要求6.4.1 学习目标6.4.2 教学要求第七章：螺纹编程软件的应用7.1 螺纹编程软件的功能与特点7.1.1 软件功能介绍7.1.2 软件特点分析7.1.3 软件的优势与局限性7.2 螺纹编程软件的操作与运用7.2.1 软件操作界面及功能模块7.2.2 编程操作步骤与实例7.2.3 软件在实际加工中的应用7.3 学习目标与教学要求7.3.1 学习目标7.3.2 教学要求第八章：螺纹加工质量的检测与控制8.1 螺纹加工质量的检测方法8.1.1 视觉检测法8.1.2 测量工具检测法8.1.3 非接触式检测法8.2 螺纹加工质量的控制措施8.2.2 刀具磨损的监测与调整8.2.3 加工参数的优化与调整8.3 学习目标与教学要求8.3.1 学习目标8.3.2 教学要求第九章：螺纹加工安全与故障处理9.1 螺纹加工安全注意事项9.1.1 设备操作安全9.1.2 加工过程中的安全防护9.1.3 事故应急预案9.2 螺纹加工常见故障及处理方法9.2.1 故障类型及原因分析9.2.2 故障处理步骤与方法9.2.3 故障预防与改进措施9.3 学习目标与教学要求9.3.1 学习目标9.3.2 教学要求第十章：综合练习与课程总结10.1 综合练习题10.1.1 编程练习题10.1.2 加工操作练习题10.1.3 质量检测与故障处理练习题10.2 课程总结10.2.1 螺纹编程及运用的重要知识点10.2.2 学习过程中的收获与反思10.2.3 进一步提高的方向与建议10.3 学习目标与教学要求10.3.1 学习目标10.3.2 教学要求重点和难点解析重点环节一：螺纹的主要参数解析：螺纹的主要参数包括螺距、直径、螺纹角度、螺纹长度等，这些参数直接影响螺纹的加工过程和质量，在编程和加工过程中需要准确理解和应用这些参数。
机电一体化专业机械基础(机工版)电子教案：螺纹的代号标注和应用
（三）讲授新课
【导入】前面我们学习摩擦轮传动时，已接触过摩擦压力机，在它的未端，是一种螺旋传动，那么螺旋传动还有哪些应用形式呢？今天我们就来学习相关内容。
第三节 螺纹的代号标注
螺纹代号与标记1、普通螺纹的代号与标记径表示
细牙普通螺纹用字母M及公称直径×螺距表示
2.分类：普通螺旋传动，差动螺旋传动和滚珠螺旋传动。
二、普通螺旋传动
1、普通螺旋传动的应用形式
普通螺旋传动是由构件螺杆与螺母组成的简单螺旋副实现的传动。
1）螺母固定不动，螺杆回转并作直线运动
应用实例：台虎钳、螺旋压力机、千分尺、活络扳手
2）螺杆固定不动，螺母回转并作直线移动
应用实例：螺旋千斤顶，插齿机刀架
当螺纹为左旋时，在螺纹代号之后加“LH”字
2)普通螺纹标记
普通螺纹的完整标记由螺纹代号，螺纹公差带代号和螺纹旋合长度代号所组成。
1）、细牙螺纹的每一个公称直径对应着数个螺距，因此必须标出螺距值，而粗牙普通螺纹不标螺距。
2）、右旋螺纹不标注旋向代号，左旋螺纹则用LH表示。
3）、旋合长度有长旋合长度L、中等旋合长度N和短旋合长度S三种，中等旋合长度N不标注。
2）根据螺纹的旋向用左手或右手，即右旋螺纹用右手，左旋螺纹用左手
3）手握空拳，四指指向与螺杆（或螺母）的回转方向相同，大拇指竖直，如果转动和移动的情况属于第一种则大拇指的指向就是主动件（或从动件）的移动方向；如果属于第二种情况则大拇指的反方向即为主动件（或从动件）的移动方向。
3、普通螺旋传动移距（移速）的计算
难点
差动螺旋传动原理及计算
学法引导
讨论法、训练法、自主探究法、类比法、对比法、归纳法
教学内容
《零件几何量检测》电子教案 7.2普通螺纹的公差配合
普通螺纹的 公差带
螺纹配合的选择 为了保证内、外螺纹间有足够的螺纹接触高度，推荐
完工后的螺纹零件宜优先组成H/g、H/h或G/h配合。对公 称直径小于等于1.4mm的螺纹，应选用5H/6h、4H/6h或更 精密的配合。
三
普通螺纹的 标记
普通螺纹的 标记
一个完整的螺纹标记由螺纹特征代号、尺寸 代号、螺纹公差代号及其他有必要进一步说明 的个别信息组成。
普通螺纹的公差与配合
主讲教师：李海鹏
目录
CONTENTS
一 普通螺纹的公差带 二 普通螺纹公差带的选用 三 普通螺纹的标记
一 普通螺纹的 公差带
普通螺纹的 公差带
1. 普通螺纹的公差等级
螺纹直径 公差等级 螺纹直径
公差等级
内螺纹小径D1 4、5、6、7、8 外螺纹大径d
4、6、8
内螺纹中径D2 4、5、6、7、8 外螺纹中径d2 3、4、5、6、7、8、9
※ 一般6级为基本级。
普通螺纹的 公差带
2. 螺纹的基本偏差
(1)内螺纹的基本偏差
基本牙型 G
+ 0 -
基本牙型 H
+
0
-
EI=0
+
0
-
普通螺纹的 公差带
(2)外螺纹的基本偏差
基本牙型
d d2 d1 d3max
h g f e
es/2
Td/2 Td2/2
+
0
-
d d2 d1 d3max
基本牙型
T
Td/2
公差带位置h
SNL
SN L
(4g) (5g4g) (3h4h) 4h (5h4h)
中等
螺纹连接教案
螺纹连接教案第一篇：螺纹连接教案《机械基础》螺纹连接教案----成都石化工业学校肖明卓【课程名称】螺纹连接【教学目标与要求】一．知识目标1．了解螺纹的基本知识，螺纹的种类，特点和应用。
2．掌握螺纹联接的基本类型和螺纹代号的识别。
二．能力目标1．了解螺纹的形成过程，掌握螺纹的主要参数：旋向、直径、线数、螺距和导程。
2．了解常用公制螺纹的牙型角与管螺纹牙型角的区别。
3．掌握螺纹代号的识别方法。
三．素质目标1．熟悉螺纹的主要参数和类型，特点及自锁特性。
2．了解螺纹连接四种类型的特点及连接件的应用场合。
四．教学要求1．要求学生了解螺纹的形成过程，记住主要的基本参数：线数、旋向、大径、螺矩、导程。
2．掌握常用公制普通螺纹的代号和牙型角，及常用管螺纹的标注与牙型角的区别。
【教学重点】1．熟记螺纹的几个主要参数。
2．分清粗、细牙的标注方法，及管螺纹与普通螺纹牙型角的区别。
3．公制普通螺纹的代号识别。
【难点分析】1．自锁性与牙型角的关系，多头螺纹线的形成。
2．如何识读螺纹代号。
【教学方法】课件演示。
【学生分析】1．如果学生有螺纹加工基础，对螺纹线的形成可能比较容易理解，否则由平面图形转化成立体的螺纹可能有些难度。
自锁性和线数关系有一定困难，只能多举例解释，或借助于演示没有自锁性的螺纹教具来帮助学生理解。
2．解释管螺纹的作用，注重圆弧齿形的特点及其在连接件中所起的作用，使学生区分清连接螺纹和传动螺纹的区别，理解牙型角不同的原因。
【教学资源】教具、实物、课件。
【教学安排】1学时（40分钟）【教学过程】一．导入新课1．图片展示询问学生看到的是什么？请几个同学介绍在哪些地方见过螺纹的联接？为了更好地使用螺纹连接，需要对它进行进一步的了解。
二、新课教学 1.螺纹连接1、观察不同型号螺栓的螺纹特点（1）牙型（2）大径、小径和中径（3）螺距和导程（4）线数（5）旋向2、讲解螺纹的五大要素3、介绍螺纹的分类4、总结螺纹的要素及分类5、螺纹标记代号组成：螺纹代号+公差代号+旋合长度代号【课后作业】识读代号：M16×2.5 LH-6g7g/5G第二篇：螺纹连接规范直螺纹套筒连接的技术规范要求直螺纹套筒规范一、施工准备1、材料准备：钢筋应具有出厂合格证和力学性能检验报告，所有检验结果，均应符合现行规范的规定和设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
也是一个假想圆柱的直径，该 圆柱的母线上牙型沟槽和凸起宽度相等。
d d2 d1
相邻两牙在中径线上对应两点间
(பைடு நூலகம்) 导程S S = nP
同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距P
(6) 螺纹升角ψ
的平面的夹角
ψ α β β
中径d2圆柱上，螺旋线的切线与垂直于螺纹轴线
(7)牙型角 α
轴线的垂线间的夹角。
§2 -2
普通螺纹的主要参数
教学目的： 1.了解常见螺纹的应用场所 2.掌握螺纹的分类 3.理解螺纹各主要参数的概念 教学重点和难点： 1. 理解螺纹各主要参数的概念 2、掌握中径的作用
一、螺纹的分类 按螺纹的牙型分 螺 纹 的 分 类
按螺纹的旋向分
按螺旋线的根数分
矩形螺纹 三角形螺纹 梯形螺纹 锯齿形螺纹
按回转体的内外表面分
按螺旋的作用分
按母体形状分
二、螺纹的形成 螺旋线----一动点在一圆柱体的表面上，一边绕轴线 等速旋转，同时沿轴向作等速移动的轨迹。 螺纹----一平面图形沿螺旋线运动，运动时保持该图 形通过圆柱体的轴线，就得到螺纹。
d2
螺纹
三、螺纹紧固件 螺 纹 紧 固 件
头部 结构
螺栓 双头螺柱 螺钉、紧定螺钉
轴向截面内螺纹牙型相邻两侧边的夹角。牙型侧边与螺纹
nP tgψ= πd 2
牙侧角 β
ψ
S
π d2
五、课堂提问
1、普通螺纹的中径怎样影响螺纹的使用性能吗？
2、双线螺纹螺距和导程的关系？
课堂小结
•
通过本次教学，学生形象的掌握了螺 纹的分类，直观的明白了螺纹各主要参数 的概念以及各螺纹参数在使用过程中所起 的作用。还有个别没有掌握的同学，可以 通过课后解答，课后作业的方式解决。 作业：练习册第2~2节。
末端 结构
螺 纹 紧 固 件
螺栓 双头螺柱 螺钉、紧定螺钉 螺母
国标罗列有六十余种不同结构的螺母
用于经常拆装 易磨损之处。
设计：潘存云
六角螺母
六角扁螺母 六角厚螺母
用于尺寸受限制之处。
圆螺母
螺 纹 紧 固 件
螺栓 双头螺柱 螺钉、紧定螺钉 螺母 垫圈
平垫圈 薄平垫圈 A型平垫圈 B型平垫圈
作用：增加支撑面积以减 小压强，避免拧紧螺母擦 伤表面、防松。
弹簧垫圈
斜垫圈
圆螺母用止动垫圈
五、螺纹旋向
左旋
右旋
四、螺纹的主要几何参数 (1)大径d
与外螺纹牙顶(或内螺纹牙底)相重 合的假想圆柱体的直径。
P/2 P/2
P
S
设计：潘存云
(2) 小径 d1 与外螺纹牙底(或内螺纹牙顶)
相重合的假想圆柱体的直径。
设计：潘存云
(3)中径d2
(4) 螺距P
的轴向距离。
