(完整版)北京上学期高二物理期末考试试题
北京第一学期期末考试
高二年级物理试卷
测试题目
一、选择题（共12题，每题4分，共48分．每小题给出四个选项，全部选对得4分，
选对但不全得2分，错选或不选得零分）
1．关于电场强度和电势，下列说法正确的是
A．由公式E＝F/q可知E与F成正比，与q成反比
B．由公式U＝Ed可知，在匀强电场中，任意两点间的电势差与这两点间的距离成正比．
C．电场强度为零处，电势不一定为零
D．无论是正电荷还是负电荷，当它在电场中移动时，若电场力做正功，它一定是从电势高处移到电势低处，并且它的电势能一定减少
2．关于磁感应强度的下列说法中，正确的是
A．放在磁场中的通电导线，受到的磁场力越大，则该处的磁感应强度越大
B．磁感线上某一点的切线方向就是该点磁感应强度的方向
C．垂直磁场放置的通电导线的受力方向就是磁感应强度方向
D．磁感应强度的大小、方向与放入磁场的导线的电流大小、导线长度、导线取向等均无关
3．闭合线圈中感应电流大小与穿过线圈的磁通量之间的关系的下列说法，可能的是（）
A．穿过线圈的磁通量很大而感应电流为零
B．穿过线圈的磁通量很小而感应电流很大
C．穿过线圈的磁通量变化而感应电流不变
D．穿过线圈的磁通量变化而感应电流为零
4．图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点．若带电粒子在运
动中只受电场力作用，根据此图可作出正确判断的是
A．带电粒子所带电荷的符号
B．带电粒子在a、b两点的受力方向
C．带电粒子在a、b两点的速度何处较大
D．带电粒子在a、b两点的电势能何处较大
5．如图所示，在水平桌面上放一条形磁铁，在磁铁的右上方固定一根通电直导线，则磁铁对桌面的作用力的情况是
A．磁铁对桌面有向左的摩擦力和大于重力的压力
B．磁铁对桌面有向右的摩擦力和小于重力的压力
C．磁铁对桌面只有大于重力的压力
D．磁铁对桌面只有小于重力的压力
6．如图所示，A、B为平行板电容器的两块金属极板，A与静电计相连，静电计的外壳和B板均接地．当A、B两板带上等量异种电荷后，静电计指针偏转一定角度，此时，在A、B板之间有一正点电荷q静止在P点，则
A．A板不动，将B板向下移动时，点电荷q保持不
动，但静电计指针偏角减小
B．B板不动，将A板向下移动时，点电荷q的电势
能保持不变，但静电计指针偏角减小
C．A板不动，将B板向左移动时，静电计指针偏角
增大
D．A、B板都不动，插入介质板C时，静电计指针偏角增大
7．电阻R1和R2的伏安特性曲线如图甲，把R1和R2
串联接成图乙所示的电路．则下面说法正确的是
A．由甲图可知R1＞R2
B．由甲图可知R1＜R2
C．调节R0，一定可以使R1、R2上的电压相等
D．两电阻消耗的功率之比与电源电动势和内电
阻无关
8．在如图的电路中，当滑动变阻器的滑动头向下滑动时，A、
B两灯亮度的变化情况为
A．A灯和B灯都变亮
B．A灯、B灯都变暗
C．A灯变亮，B灯变暗
D．A灯变暗，B灯变亮
9．静止于光滑水平面上的矩形导线框中通入顺时针方向的电流，在
线框的对称轴上固定放置一根长直通电导线，导线中电流如图所
示，矩形导线框与通电导线绝缘良好，则矩形线框所受的安培力
的合力
A．方向向左B．方向向右
C．为零D．无法判断
10．空间存在竖直向下的匀强电场和水平方向（垂直纸面向里）的匀强磁场，如图所示，已知一离子在电场力和洛伦兹力共同作用下，从静止开始自A
点沿曲线ACB运动，到达B点时速度为零，C为运动的最低点.
不计重力，则
A．该离子带负电
B．A、B两点位于同一高度
C．C点时离子速度最大
D．离子到达B点后，将沿原曲线返回A点
11．质量为m的通电细杆ab置于倾角为θ的平行导轨上，导
轨宽为d，杆与导轨间的摩擦因数为μ，有电流时ab恰好
在导轨上静止，如图1所示，图2是沿b到a观察时的四
种不同的匀强磁场方向下的四个平面图，其中通电细杆ab
与导轨间的摩擦力可能为零的是（）
12．将电池组、滑线变阻器、带铁芯的线圈A、线圈B、电流计及开关如图连接.在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑线变阻器的滑动端P向左加速滑动时，电流计指针向右偏转.由此可以判断（）
A．线圈A向上移动或滑动变阻器的滑动端P向右加速滑动都能引起电流计指针向左偏转
B．线圈A中铁芯向上拔出或断开开关，都能引起电流计指针向右偏转
C．滑动变阻器的滑动端P匀速向左或匀速向右滑动，都能使电流计指针静止在中央D．因为线圈A、线圈B的绕线方向未知，故无法判断电流计指针偏转的方向
二、实验题（共3题，共16分）
13．用螺旋测微器（千分尺）测小球直径时，示数如图所示，这时读出的数值是____mm. 14．用20分度的游标卡尺测量某工件时，示数如图所示，这时读出的数值为_____mm.
15．一个小灯泡的额定电压为6.3V，额定电流约为0.3A，用以下所给的实验器材描绘出小灯泡的伏安特性曲线．实验电路如图所示．
电源E1：电动势为8.0V，内阻不计；
电源E2：电动势为12.0V，内阻不计；
电压表V：量程为0－10V，内阻约为10kΩ；
电流表A1：量程为0－3A，内阻约为0.1Ω；
电流表A2：量程为0－300mA，内阻约为1Ω；
滑动变阻器R：最大阻值10Ω，额定电流1.0A；
开关S，导线若干．
①依照实验电路图将实物图连接成实验电路．
②实验中电源应该选用_____；电流表应该选用_____．
③实验测出的数据如下表所示，依照这些数据在坐标纸中描绘出该小灯泡的伏安特
性曲线．
U/V 0 0.5 0.8 1.0 1.2 1.5 2.0 2.5 3.0 4.0 5.0 6.0 6.3
I/A 0 0.05 0.08 0.10 0.12 0.14 0.16 0.18 0.20 0.23 0.25 0.27 0.27
三、解答题（本大题共4小题，共36分，解答应写出必要的文字说明、方程式和重要的
演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位）
16．如图，在边长ab＝cd＝3l，bc＝ad＝l的矩形区域abcd内，有磁感应强度为B，方向垂直纸面向里的匀强磁场．质量为m、带电量为e的电子从a点沿平行ab边的方向垂直进入磁场中运动，并恰好从c点射出磁场．求电子在磁场中运动的时间．
17．如图所示，MN和PQ是固定在水平面内间距L＝0.20 m的平行金属轨道，轨道的电阻忽略不计.金属杆ab垂直放置在轨道上.两轨道间连接有阻值为R0＝1.5Ω的电阻，ab杆的电阻R＝0.50Ω.ab杆与轨道接触良好并不计摩擦，整个装置放置在磁感应强度为B＝0.50T的匀强磁场中，磁场方向垂直轨道平面向下.对ab杆施加一水平向右
的拉力，使之以v＝5.0 m/s的速度在金属轨道上向右匀速运动.求：
（1）画出该电路的等效电路图；
（2）通过电阻R0的电流大小及方向；
（3）对ab杆施加的水平向右的拉力的大小；
（4）ab杆两端的电势差.
18．如图所示，电源电动势E＝14V，内电阻r＝1Ω，电灯规格为“2V4W”，电动机线圈的电阻为R0＝0.5Ω，当可变电阻R＝1Ω时，电灯和电动机都正常工作，求：（1）电动机的额定功率
（2）电动机输出的机械功率；
（3）整个闭合电路工作1min消耗的电能
（4）整个闭合电路工作1min放出的焦耳热．
19．如图所示，PR是一长为L＝0.64m的绝缘平板，固定在水平地面上，挡板R固定在平板的右端．整个空间有一个平行于PR的匀强电场E，在板的右半部分有一垂直于纸面向里的匀强磁场，磁场的宽度d＝0.32m．一个质量m＝0.50×10－3kg、带电荷量为q＝5.0×10－2C的小物体，从板的P端由静止
开始向右做匀加速运动，从D点进入磁场后恰
能做匀速直线运动．当物体碰到挡板R后被弹回，若在碰撞瞬间撤去电场（不计撤去电场对原磁场的影响），物体返回时在磁场中仍做匀速运动，离开磁场后做减速运动，停在C点，PC＝L/4．若物体与平板间的动摩擦因数μ＝0.20，g取10m/s2．（1）判断电场的方向及物体带正电还是带负电；
（2）求磁感应强度B的大小；
（3）求物体与挡板碰撞前、后的速度大小．
参考答案
一、选择题（共12题，每题4分，共48分．每小题给出四个选项，全部选对得4分，
选对但不全得2分，错选或不选得零分）
题号 1 2 3 4 5 6 7 8 9 10 11 12 答案 C BD ABC BCD A BC BD B A BC AB B 二、实验题（共3题，共16分）
13．8.118mm
14．13.55mm
15．（1）
（2）E1，A2
（3）
三、解答题（本大题共4小题，共36分，解答应写出必要的文字说明、方程式和重要的
演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位）
16．eB
m T t 3ππ22==θ 17．（1）
（2）A 25.00=+=R R E I ，方向为：M P
（3）N 025.0==安F F
（4）V 375.00==IR U zb
18．（1）W 16==M M IU P
（2）W 1402=-=R I P
P M 机 （3）J 1680J 60214=⨯⨯==EIt W
（4）J 840)(02=+++=t r R R R I Q L
19．（1）物体带负电．电场方向向左．
（2）B ＝0.125T
（3）v 1＝1.6m/s, v 2＝0.80m/s。

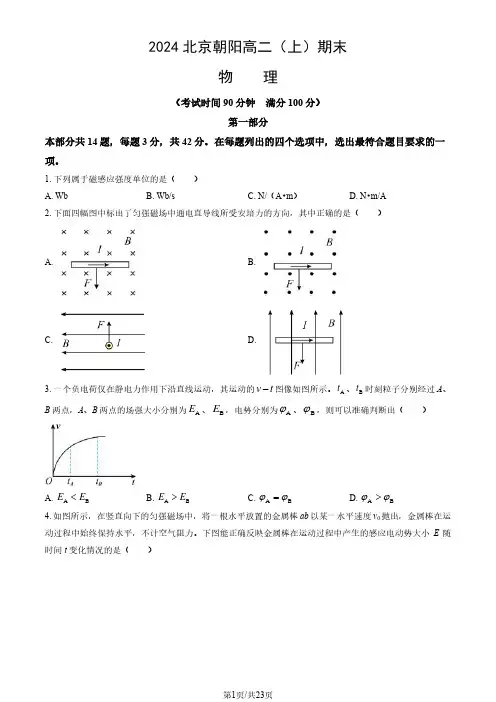

2023-2024学年北京朝阳高二(上)期末物理(教师版)
2024北京朝阳高二（上）期末物 理（考试时间90分钟 满分100分）第一部分本部分共14题，每题3分，共42分。
在每题列出的四个选项中，选出最符合题目要求的一项。
1. 下列属于磁感应强度单位的是（ ）A. WbB. Wb/sC. N/（A •m ）D. N •m/A 2. 下面四幅图中标出了匀强磁场中通电直导线所受安培力的方向，其中正确的是（ ）A. B.C. D.3. 一个负电荷仅在静电力作用下沿直线运动，其运动的v t −图像如图所示。
A t 、B t 时刻粒子分别经过A 、B 两点，A 、B 两点的场强大小分别为A E 、B E ，电势分别为A ϕ、B ϕ，则可以准确判断出（ ）A. A B E E <B. A B E E >C. A B ϕϕ=D. A B ϕϕ> 4. 如图所示，在竖直向下的匀强磁场中，将一根水平放置的金属棒ab 以某一水平速度v 0抛出，金属棒在运动过程中始终保持水平，不计空气阻力。
下图能正确反映金属棒在运动过程中产生的感应电动势大小E 随时间t 变化情况的是（ ）A. B.C. D.5. 在固定长直导线中通有图示方向电流I，导线右侧有一固定的矩形金属线框abcd，ad边与导线平行。
调节电流I使得空间各点的磁感应强度随时间均匀增加。
下列说法正确的是（）A. 线框中产生的感应电流方向为a→b→c→d→aB. 线框中磁通量的变化率逐渐增加C. 线框整体受到的安培力方向水平向左D. 线框ab边受到的安培力大小随时间均匀增加6. 北京地铁已全线装备心脏除颤仪（AED），如图所示。
其工作原理是通过一个充电的电容器对心颤患者皮肤上的两个电极板放电，刺激心颤患者的心脏恢复正常跳动。
某心脏除颤仪的电容为10μF。
充电至5kV 电压，如果电容器在10ms时间内放电至两极板之间的电压为0，则（）A. 这次放电的电量为50CB. 这次放电的电量为0.5CC. 该过程通过人体的平均电流为5AD. 该过程通过人体的平均电流为3510A −⨯7. 电饭锅工作时有两种状态：一种是锅内水烧干以前的加热状态，另一种是水烧干以后的保温状态。
2023-2024学年北京市房山区高二上学期期末考试物理试卷+答案解析
2023-2024学年北京市房山区高二上学期期末考试物理试卷一、单选题：本大题共14小题，共56分。
1.下列物理量中，属于矢量的是()A.电势差B.磁感应强度C.磁通量D.电动势2.如图所示为某电场等势面的分布情况，下列说法正确的是()A.A点的电势比B点的电势高B.电子在A点受到的静电力小于在B点受到的静电力C.把电子从A点移动至B点静电力做的功与路径有关D.电子在c等势面上比在d等势面上的电势能大3.锂离子电池主要依靠锂离子在正极和负极之间移动来工作，下图为锂电池放电时的内部结构。
该过程中从负极通过隔膜返回正极。
已知该锂电池的电动势为，则()A.非静电力做的功越多，电动势越大B.移动一个锂离子，需要消耗电能C.“毫安时”是电池储存能量的单位D.锂离子电池放电时，电池内部静电力做负功，化学能转化为电能4.如图甲、乙所示，用伏安法测电阻时，用两种方法把电压表和电流表连入电路。
则下列说法中正确的是()A.采用甲图时，电阻的测量值大于真实值B.采用乙图时，电阻的测量值小于真实值C.采用甲图时，误差来源于电压表的分流效果D.为了减小实验误差，测量小电阻时宜选用乙图5.如图所示，两个带等量负电的点电荷位于M、N两点上，E、F是MN连线中垂线上的两点。
O为EF、MN的交点，。
一带正电的点电荷在E点由静止释放后()A.做匀加速直线运动B.在O点所受静电力最大C.由E到F的过程中电势能先增大后减小D.由E到O的时间等于由O到F的时间6.已知光敏电阻在没有光照射时电阻很大，光照越强其阻值越小。
利用光敏电阻作为传感器设计了如图所示的电路，电源电动势E、内阻r及电阻R的阻值均不变。
当光照强度增强时，则()A.电灯L变亮B.电流表读数减小C.电阻R的功率增大D.电路的路端电压增大7.两条平行的通电直导线AB、CD通过磁场发生相互作用，电流方向如图所示。
下列说法正确的是()A.两根导线之间将相互排斥B.AB受到的力是由的磁场施加的C.若，则AB受到的力大于CD受到的力D.产生的磁场在CD所在位置方向垂直纸面向里8.如图所示，甲、乙、丙、丁都涉及磁现象、下列描述正确的是()A.甲为探究影响通电导线受力因素的实验图，此实验应用了控制变量法B.乙中穿过线圈a的磁通量小于穿过线圈b的磁通量C.丙中线圈a通入电流变大的直流电，线圈b所接电流表不会有示数D.丁中小磁针水平放置，小磁针上方放置一通电直导线，电流方向自右至左，小磁针的N极向纸面内偏转9.如图所示，两个较大的平行金属板A、B相距为d，分别接在电压为U的电源正、负极上，质量为m的带电油滴恰好静止在两极板之间，选地面为零电势参考面。
北京市怀柔区2023-2024学年高二上学期期末考试物理试题(含答案)
C．该物体的速度越来越大
D．该物体的加速度越来越大
6．如图甲所示，某同学站在体重计上观察超重与失重现象。由稳定的站姿变化到稳定的蹲姿称为“下蹲”过程，
由稳定的蹲姿变化到稳定的站姿称为“起立”过程。他稳定站立时，体重计的示数为 ஸஸ 。关于实验现象，下
列说法正确的是（ ）
A．“起立”过程中，先出现失重现象，后出现超重现象 B．“下蹲”过程中，支持力可能出现小于压力的情况 C．“起立”和“下蹲”过程都出现了超重和失重现象 D．图乙记录的是他完成两次“蹲起”的过程 7．某研究性学习小组描绘了三种电学元件的伏安特性曲线，如图所示，下列判断中正确的是（ ）
【解析】【解答】由法拉第电磁感应定律可知： ，磁通量的单位为 Wb，所以磁通量变化量的单位也为
Wb，时间的单位为 s，所以感应电动势的单位为 Wb/s，故 A 正确，BCD 错误。 故选：A。 【分析】明确法拉第电磁感应定律的基本内容，根据公式即可推导出正确的单位。 3．【答案】B
【解析】【解答】A、
A．图甲反映该电学元件的导电性能随电压的增大而增强
2
B．图乙反映温度会影响该电学元件的导电性能 C．图丙反映该电学元件加正向电压和反向电压时导电性能一样 D．图丙反映该电学元件如果加了较高的反向电压(大于 ஸ)时，反向电流才急剧变大 8．平抛物体的运动规律可以概括为两点： ①水平方向做匀速运动， ②竖直方向做自由落体运动． 为了研究平抛物体的运动，可做下面的实验：如图所示，用小锤打击弹性金属片，A 球就水平飞出，同时 B 球被松开，做自由落体运动，两球同时落到地面，这个实验 （ ）
出，动能是 ，该粒子在磁场中的运动轨迹如图所示。今测得它在金属片两边的轨道半径之比是 ஸ： ，若在
穿越金属板过程中粒子受到的阻力大小及电荷量恒定，则下列说法正确的是（ ）

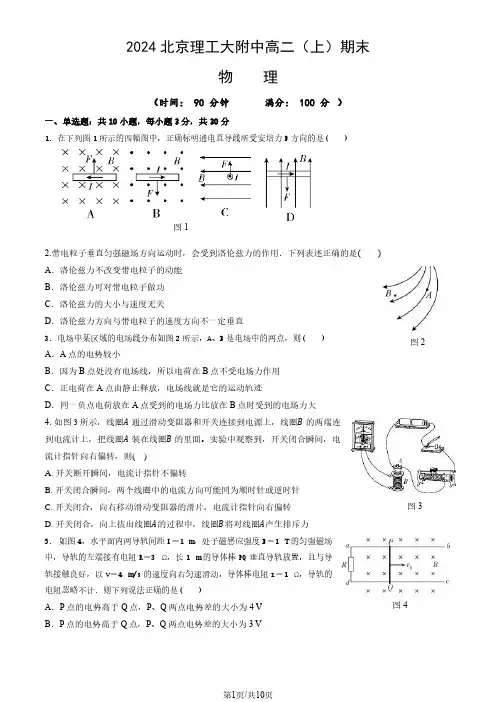

2024北京理工大附中高二(上)期末物理试题及答案
2024北京理工大附中高二（上）期末物 理（时间： 90 分钟 满分： 100 分 ）一、单选题：共10小题，每小题3分，共30分1. 在下列图1所示的四幅图中，正确标明通电直导线所受安培力F 方向的是( )2.带电粒子垂直匀强磁场方向运动时，会受到洛伦兹力的作用．下列表述正确的是( ) A ．洛伦兹力不改变带电粒子的动能 B ．洛伦兹力可对带电粒子做功 C ．洛伦兹力的大小与速度无关D ．洛伦兹力方向与带电粒子的速度方向不一定垂直3. 电场中某区域的电场线分布如图2所示，A 、B 是电场中的两点，则( )A ．A 点的电势较小B ．因为B点处没有电场线，所以电荷在B 点不受电场力作用 C．正电荷在A点由静止释放，电场线就是它的运动轨迹D ．同一负点电荷放在A 点受到的电场力比放在B 点时受到的电场力大 4. 如图3所示，线圈A 通过滑动变阻器和开关连接到电源上，线圈B 的两端连到电流计上，把线圈A 装在线圈B 的里面。
实验中观察到，开关闭合瞬间，电流计指针向右偏转，则( )A. 开关断开瞬间，电流计指针不偏转B. 开关闭合瞬间，两个线圈中的电流方向可能同为顺时针或逆时针C. 开关闭合，向右移动滑动变阻器的滑片，电流计指针向右偏转D. 开关闭合，向上拔出线圈A 的过程中，线圈B 将对线圈A 产生排斥力 5. 如图4，水平面内两导轨间距L ＝1 m ，处于磁感应强度B ＝1 T 的匀强磁场中，导轨的左端接有电阻R ＝3 Ω，长1 m 的导体棒PQ 垂直导轨放置，且与导轨接触良好，以v ＝4 m/s 的速度向右匀速滑动，导体棒电阻r ＝1 Ω，导轨的电阻忽略不计．则下列说法正确的是( )A ．P 点的电势高于Q 点，P 、Q 两点电势差的大小为4 VB ．P 点的电势高于Q 点，P 、Q 两点电势差的大小为3 V图1图2图4图3C ．Q 点的电势高于P 点，P 、Q 两点电势差的大小为4 VD ．Q 点的电势高于P 点，P 、Q 两点电势差的大小为3 V 6. 下列关于电磁感应现象说法正确的是( )A ．穿过闭合电路的磁通量越大，闭合电路中的感应电动势越大B ．穿过闭合电路的磁通量为零时，感应电动势一定为零C ．穿过闭合电路的磁通量变化越多，闭合电路中的感应电动势越大D ．穿过闭合电路的磁通量变化越快，闭合电路中的感应电动势越大7. 一个电流表，刻度盘的每1小格代表1μA ，内阻为R g ，如果把它改装成量程较大的电流表，刻度盘的每一小格代表n μA ，则( )A ．给它串联一个电阻，阻值为nR gB ．给它串联一个电阻，阻值为(n －1)R gC ．给它并联一个电阻，阻值为R gn D ．给它并联一个电阻，阻值为R gn －18. 在如图5所示电路中，电源电动势为12V ,内电阻为1.0Ω，电阻R 0为1.5Ω，小型直流电动机M 的内阻为0.5Ω。
2019-2020年北京市东城区高二物理上学期期末试题及答案
（2）根据I-t图像估算电容器在全部放电过程中释放的电荷量约为__________C（结果保留一位有效数字）。
（3）若对应开关S与1端相连的充电过程，电荷量随时间变化的q-t图像的示意图是怎样的？请在图丙中定性画出_______。
【答案】
①. 最大 ②.b③.k－R2（或k－5Ω）
三、论述、计算题（共42分）解题要求：写出必要的文字说明、方程式、演算步骤和答案。有数值计算的题，答案必须明确写出数值和单位。
17. 如图所示，匀强磁场与平行金属导轨所在的平面相垂直，磁感应强度为B，金属棒ab的长度为L，与导轨接触良好，以速度v向右匀速运动。
A. 通过电阻R的电流方向向左
B. 棒受到的安培力方向向上
C. 棒机械能的增加量等于恒力F做的功
D. 在刚开始上升的时刻棒的加速度最大
【答案】D
12. 如图所示，两平行直导线cd和ef竖直放置，通以方向相反大小相等的电流，a、b两点位于两导线所在的平面内。则
A.ef导线在a点产生的磁场方向垂直纸面向里
A. 细线中拉力一定增大
B. 小球的速度一定增大
C. 细线中拉力可能为零
D. 小球所受洛伦兹力可能不变
【答案】C
11. 如图所示，竖直放置的两根平行金属导轨之间接有定值电阻R，金属棒与两导轨始终保持垂直，并良好接触且无摩擦，棒与导轨的电阻均不计，整个装置放在水平匀强磁场中，在竖直向上的恒力F作用下棒无初速上升的一段时间内，下列说法正确的是
A. 导体棒将向图中v所示方向摆动
B. 若减少磁铁数量，导体棒的摆角将增大
C. 若颠倒磁极的上下位置，导体棒将向图中v所示方向摆动
2024北京丰台区高二(上)期末物理试题及答案
2024北京丰台高二（上）期末物理考生须知1．答题前，考生务必先将答题卡上的学校、班级、姓名、教育ID号用黑色字迹签字笔填写清楚，并认真核对条形码上的教育ID号、姓名，在答题卡的“条形码粘贴区”贴好条形码．2．本次练习所有答题均在答题卡上完成．选择题必须使用2B铅笔以正确填涂方式将各小题对应选项涂黑，如需改动，用橡皮擦除干净后再选涂其它选项．非选择题必须使用标准黑色字迹签字笔书写，要求字体工整、字迹清楚．3．请严格按照答题卡上题号在相应答题区内作答，超出答题区域书写的答案无效，在练习卷、草稿纸上答题无效．4．本练习卷满分共100分，作答时长90分钟．第Ⅰ部分（选择题共42分）一、选择题（共14小题，每小题3分．在每小题给出的四个选项中，只有一个正确选项，请选出符合题目要求的一项．）1. 关于试探电荷q与电场、电流元IL与磁场的关系，下列说法正确的是（）A. 试探电荷q的受力方向，决定了电场强度的方向B. 电流元IL的受力方向，决定了磁感应强度的方向C. 试探电荷q置于电场中某处，所受电场力为零，该处的电场强度有可能不为零D. 电流元IL置于磁场中某处，所受安培力为零，该处的磁感应强度有可能不为零2. 如图所示，A、B为匀强电场中同一条电场线上的两点，一个负电荷从A点由静止释放，仅在静电力的作用下从A点运动到B点。
以下图像中能正确描述位移x、静电力F、速度v和加速度a各物理量随时间变化的是（）A. B. C. D.3. 如图所示，将带正电的导体球C靠近不带电的导体。
沿虚线将导体分成A、B两部分，这两部分所带电荷量为A B Q Q 、，下面判断正确的是（ ）A. A B Q Q =，A 带负电B. A B Q Q =，A 带正电C. A B Q Q >，A 带负电D. A B Q Q >，A 带正电4. 甲、乙两个质量和电荷量都相同的带正电的粒子（重力及粒子之间的相互作用力不计），分别以速度v 甲和v 乙垂直磁场方向射入匀强磁场中，且甲乙>v v （下列各图中的v 表示粒子射入磁场的方向），则甲乙两个粒子的运动轨迹正确的是（ ）A. B. C. D. 5. 利用如图所示电路观察电容器的充、放电现象，其中E 为电源，R 为定值电阻，C 为电容器，A 为电流表，V 为电压表。
2024北京重点校高二(上)期末物理汇编：电路及其应用章节综合
2024北京重点校高二（上）期末物理汇编电路及其应用章节综合一、单选题 1．（2024北京海淀高二上期末）如图是有两个量程的电流表，已知表头的内阻为g R ，满偏电流为g I ，电阻12g R R R ==，下列说法正确的是（ ）A ．当使用A 、B 两个端点时，量程为g 2I B ．当使用A 、C 两个端点时，量程为g 2I C ．当1R 的阻值增加时，A 、B 间量程变大D ．当2R 的阻值增加时，A 、B 间量程变大2．（2024北京大兴高二上期末）如图为某手机电池的铭牌，第一行标有“3.8V ，3000mAh （11.4Wh ）”。
对该铭牌参数的分析，下列说法正确的是（ ）A ．铭牌中的Wh 是功率的单位B ．铭牌中的mAh 是能量的单位C ．该电池放电时能输出的总能量约为11.4JD ．该电池放电时能输出的总电荷量约为41.0810C ⨯3．（2024北京东城高二上期末）1911年，科学家发现金属汞在4.2K （268.8-℃）时电阻可以降到零，这种现象叫作超导现象。
1987年，国外科学家以及中国科学家相继研制出钇-钡-铜-氧系材料，超导转变温度提高到90K （183-℃），2023年7月，室温超导“LK -99”名噪一时。
中科院物理所发表了一篇评论，历史上声称室温超导（接近或高于300K ）的次数不少于7次，目前实验验证的临界温度最高的超氢化物，它可以在165万个大气压下实现大约252K （21-℃）超导，结合所学知识及上述材料，分析下列说法，其中正确的是（ ）A ．若超导回路中有了电流，电流将几乎无损耗地持续下去B ．目前已经多次通过实验得到常压室温下的超导材料C ．金属导体的电阻与温度有关，温度越高，电阻越小D ．超导转变温度与压强有关，压强越高，转变温度越低4．（2024北京东城高二上期末）一只毫安表的内阻g 500=ΩR ，满偏电流g 1mA I =，现将它改装成电流、电压表，如图所示：接0、1接线柱，为电流表，量程为0~0.6A ；接0、2接线柱，为电压表，量程为0~3V 。
2024年北京海淀物理高二上期末监测试题含解析
（2）若保持B的大小不变而将方向改为垂直于斜面向上，求金属杆的加速度
参考答案
一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、A
【解题分析】分别对三种情况受力分析，根据受力情况确定各力做功情况，根据动能定理即可明确到达A点的速度关系，再根据向心力公式明确向心力及绳子上的拉力，根据运动情况即可确定时间关系
12．（12分）如图所示，某同学用插针法测定一半圆形玻璃砖的折射率．先在平铺的白纸上放半圆形玻璃砖，用铅笔画出直径所在的位置MN、圆心O以及玻璃砖圆弧线（图中半圆实线）；再垂直纸面插大头针P1、P2确定入射光线，并让入射光线过圆心O；最后在玻璃砖圆弧线一侧垂直纸面插大头针P3，使P3挡住P1、P2的像．移走玻璃砖，作出与圆弧线对称的半圆虚线，过O点作垂直于MN的直线作为法线；连接OP2P1，交半圆虚线于B点，过B点作法线的垂线交法线于A点；连接OP3，交半圆实线于C点，过C点作法线的垂线交法线于D点
一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、如图所示，可视为质点的带正电小球，质量为m，用长为L的绝缘轻杆分别悬挂在（甲）重力场、（乙）悬点O处有正点电荷的静电场、（丙）垂直纸面向里的匀强磁场中，且偏角均为θ（θ＜10°）．当小球均能由静止开始摆动到最低点A时，下列说法正确的是（ ）
（1）测得AB的长度为l1，AO的长度为l2，CD的长度为l3，DO的长度为l4．计算玻璃砖折射率n的公式是n=__________（选用l1、l2、l3或l4表示）
（2）该同学在插大头针P3前，不小心将玻璃砖以O为轴顺时针转过一个小角度，该同学测得的玻璃砖折射率将__________（选填“偏大”“偏小”或“不变”）
2023-2024学年北京市西城区高二(上)期末考试物理试卷+答案解析
2023-2024学年北京市西城区高二（上）期末考试物理试卷一、单选题：本大题共11小题，共44分。
1.下列物理量中，属于矢量的是()A.电场强度B.电势C.电势能D.电动势2.如图所示，一带正电的点电荷固定于O点，图中虚线为该点电荷电场的等势面。
一带正电的粒子以一定初速度射入点电荷的电场，依次通过a、b、c三点。
则该粒子()A.在a点受到的静电力大于在b点受到的静电力B.在c点受到的静电力大于在b点受到的静电力C.在a点的电势能小于在b点的电势能D.在c点的电势能小于在b点的电势能3.在一条沿水平方向放置的导线下方，放一个可以自由转动的小磁针。
实验中观察到，当导线中没有通电流时，小磁针的指向如图所示；当导线中通恒定电流时，小磁针N极向纸内转动，则()A.导线沿东西方向放置B.导线中的电流方向向右C.若将小磁针放置在导线的上方，也能观察到小磁针N极向纸内转动D.若将小磁针放置在导线的延长线上，也能观察到小磁针N极向纸内转动4.如图是有两个量程的电压表，当使用A、B两个端点时，量程为；当使用A、C两个端点时，量程为。
表头的内阻为，和是与表头串联的两个电阻。
以下关系式一定正确的是()A. B. C. D.5.如图所示，四盏相同的灯泡并联接在电池组两端，闭合后，灯泡正常发光。
依次闭合、、，灯泡、、也依次亮起来，在此过程中电流表和示数的变化情况是()A.和的示数都逐渐增大B.和的示数都逐渐减小C.的示数逐渐增大，的示数逐渐减小D.的示数逐渐减小，的示数逐渐增大6.线圈与电流表相连，把磁铁的某一个磁极向线圈中插入或从线圈中抽出时，电流表的指针发生了偏转。
实验中观察到，当把磁铁N极向线圈中插入时，电流表指针向右偏转。
下列操作中，同样可使电流表指针向右偏转的是()A.保持磁铁N极处在线圈中静止B.把磁铁的N极从线圈中抽出C.把磁铁的S极从线圈中抽出D.把磁铁的S极向线圈中插入7.如图所示的平行板器件中，电场强度E和磁感应强度B相互垂直。
2023北京西城区高二上学期期末物理试题及答案
北京市西城区2022—2023学年度第一学期期末试卷 高二物理第1页（共8页）北京市西城区2022—2023学年度第一学期期末试卷高二物理2023.1本试卷共8页，100分。
考试时长90分钟。
考生务必将答案答在答题卡上，在试卷上作答无效。
考试结束后，将本试卷和答题卡一并交回。
第一部分（选择题 共42分）一、单项选择题（共10个小题，每小题3分。
在每小题列出的四个选项中，只有一个选项．．．．符合题意。
）1．下列物理量中，属于矢量的是A ．电场强度B ．电势C ．电势能D ．电动势2．真空中静止的带正电的点电荷，其电场线分布如图所示， A 、B 点。
已知A 、B 两点的电场强度为E A 、 E B ，电势为φA 、φB ，下列判断正确的是A ．E A = E B B ．E A < E BC ．φA < φBD ．φA > φB3．下图中标出了匀强磁场的磁感应强度B 、通电直导线中的电流I 和它受到的安培力F 的方向，其中正确的是 4．取一对用绝缘柱支撑的不带电的导体A 和B ，使它们彼此接触。
A 、B 下方均连有两片金属箔片。
手握绝缘棒，把带正电荷的带电体C 移近导体A ，下列判断正确的是A ．仅有A 下方的金属箔片张开B ．仅有B 下方的金属箔片张开C ．导体A 和B 带等量异种电荷D ．导体A 带正电、导体B 带负电+ABCD III BFFFBB北京市西城区2022—2023学年度第一学期期末试卷 高二物理第2页（共8页）NS5．在电学实验中，常需将小量程电流表（表头）改装成量程更大的电压表或电流表。
如图所示，将表头和一个电阻箱R 并联，改装成一个大量程的电表。
下列判断正确的是 A ．改装成的是电流表，R 越小量程越大B ．改装成的是电流表，R 越大量程越大C ．改装成的是电压表，R 越小量程越大D ．改装成的是电压表，R 越大量程越大6．在一条沿南北方向水平放置的导线下方，放一个可以自由转动的小磁针，如图所示。
