交换机路由协议
交换机路由协议——OSPF配置
组网需求：
1．所有设备运行OSPF(Open Shortest Path First)路由协议，且均在骨干区域中，Pc-1和Pc-2之间可以互访；
2．此案例同时适用于以下产品：
H3C 3500、3600、5600、3610、5510系列交换机。
组网图：
配置步骤：
SwitchA配置：
1．创建（进入）vlan10，并将端口E0/2加入vlan10
[SwitchA]vlan 10
[SwitchA-vlan10]port Ethernet 0/2
2．创建（进入）vlan接口10，并配置IP地址
[SwitchA]interface Vlan-interface 10
[SwitchA-Vlan-interface10]ip add 10.1.1.2 255.255.255.0
3．创建（进入）vlan100，并将端口E0/1加入vlan100
[SwitchA]vlan 100
[SwitchA-vlan100]port Ethernet 0/1
4．创建（进入）vlan接口100，并配置IP地址
[SwitchA]interface Vlan-interface 100
[SwitchA-Vlan-interface100]ip add 100.1.1.1 255.255.255.0
5．启动并配置OSPF协议
[SwitchA]ospf
[SwitchA-ospf]area 0
[SwitchA-ospf-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[SwitchA-ospf-area-0.0.0.0]network 100.1.1.0 0.0.0.255
6．向ospf中引入直连路由
[SwitchA-ospf]import-route direct
SwitchB配置：
1．创建（进入）vlan10，并将端口E0/2加入vlan10
[SwitchB]vlan 10
[SwitchB-vlan10]port Ethernet 0/2
2．创建（进入）vlan接口10，并配置IP地址
[SwitchB]interface Vlan-interface 10
[SwitchB-Vlan-interface10]ip add 10.1.1.2 255.255.255.0
3．创建（进入）vlan200，并将端口E0/1加入vlan200
[SwitchB]vlan 200
[SwitchB-vlan200]port Ethernet 0/1
4．创建（进入）vlan接口200，并配置IP地址
[SwitchB]interface Vlan-interface 200
[SwitchB-Vlan-interface200]ip add 200.1.1.1 255.255.255.0
5．启动并配置OSPF协议
[SwitchB]ospf
[SwitchB-ospf]area 0
[SwitchB-ospf-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[SwitchB-ospf-area-0.0.0.0]network 200.1.1.0 0.0.0.255
6．向ospf中引入直连路由
[SwitchB-ospf]import-route direct
配置关键点：
1．缺省情况下，在没有指定设备的router id即路由器ID号时，如果有LoopBack接口地址，系统就选IP地址数值大的LoopBack地址作为路由器ID号；如果没有配置LoopBack 接口地址，则选IP地址数值最大的VLAN接口地址做为路由器ID号。
手工配置路由器ID 号时，必须确保自治系统中任意两台设备的路由器ID号都不相同；
2．对于SwitchA和SwitchB，可以直接在OSPF中指定网段100.1.1.0/24和200.1.1.0/24使能OSPF协议，如果有多个连接PC的网段，也可以采用在OSPF中引入直连路由的方式，让对端设备学习到这些网段路由更多视频资料请登录京东翰林教育集团官方网站。
京东翰林教育集团
1> 免费重修：学员缺课或者学习效果不理想，可以免费重修，确保完全掌握。
2> 自由实验：实验室免费开放，时间不限，不断提高动手操作水平。
3> 单独辅导：专家讲师提供一对一答疑或辅导，手把手带你成为 IT 精英。
4> 考试辅导：学员考试前先通过内部模拟考试 , 技术确定达到考试要求并提供考前辅导讲座。
如果模拟考没有通过，讲师会给予建议和辅导 , 达标后再参加正式的认证考试，以确保考试高分通过。
5> 企业实战项目：即通过先进设备完全搭建和企业项目完全一致的网络系统环境，把学习内容融会贯
通并在实际项目中加以应用，以达到学员迅速掌握实际技能并弥补经验不足的目的。
6> 24 小时热水，提供住宿， Thinkpab 笔记本电脑教学， 20M 宽带免费上网。
H3C和思科最新考试培训请关注京东翰林教育集团官方网站。
路由交换设备邻居交流信息的协议
路由交换设备邻居交流信息的协议协议方信息协议方一（路由设备A）：姓名：________________ 。
类型：路由器IP地址：________________ 。
设备型号：________________ 。
设备版本：________________ 。
物理位置：________________ 。
联系人：________________。
协议方二（交换设备B）：姓名：________________ 。
类型：交换机IP地址：________________ 。
设备型号：________________ 。
设备版本：________________ 。
物理位置：________________ 。
联系人：________________。
协议目的：在现代网络中，路由交换设备之间的“邻居交流”就像两个老朋友碰面聊天一样，交换设备通过一种叫做“邻居发现协议（Neighbor Discovery Protocol, NDP）”的方式，互相了解对方的信息、交换状态，并保持通信畅通。
通过这个协议，我们不仅要确保设备间信息的精准传递，还要让网络像我们日常的互动一样流畅、快速，绝不出现“失联”的情况。
所以，今天我们在这里签署的协议，正是为了让路由器与交换机之间的互动更有序、更加高效。
协议条款：1. 设备识别：路由器和交换机必须在初次连接时，互相交换基础信息，确保彼此能够识别并建立连接。
就像我们在第一次见面时会握手、交换名片一样，设备也需要交换自己的“身份证明”。
这些信息包括但不限于设备类型、IP地址、MAC地址等。
路由器设备A的身份信息会通过路由协议（比如OSPF或EIGRP）宣布给交换机B。
交换机设备B则通过交换机协议（如STP）向路由器A发送回应。
2. 邻居维护：一旦路由器A和交换机B“认识”了对方，他们就可以通过定期的心跳包交换，保持邻居关系。
这就像是你和朋友保持联系，不管怎么样，每隔一段时间总会发个消息“你好吗？”确认对方仍然在线。
设备配置三层交换路由协议配置
设备配置三层交换路由协议配置在企业网络中，为了实现网络之间的通信和数据转发，常常需要使用三层交换路由协议进行配置。
三层交换路由协议是指在局域网中使用交换机进行数据转发，并在网络层使用路由协议实现不同网络之间的互联。
本文将介绍如何配置设备的三层交换路由协议，包括以下几个方面：1.设备选择和准备2.路由协议选择和配置3.设备间连接和接口配置4.运行和维护1. 设备选择和准备要进行三层交换路由协议配置，首先需要选择合适的设备。
常用的设备包括交换机和路由器。
交换机用于实现局域网内的数据转发，而路由器用于实现不同网络之间的数据转发。
根据网络规模和需求，选择合适的设备型号和数量。
在选择设备前，还需要考虑以下因素：•设备性能：确保设备具备足够的处理能力和内存容量，以支持网络的数据转发和路由功能。
•网络拓扑：根据企业网络的拓扑结构，选择合适的设备，如核心交换机、汇聚交换机和接入交换机等。
•安全需求：考虑网络的安全需求，选择支持安全功能的设备。
配置三层交换路由协议之前，还需要对所需的设备进行准备。
确保设备的硬件连接正确，包括电源、网络线缆等。
2. 路由协议选择和配置在配置三层交换路由协议之前，需要选择合适的路由协议。
常用的路由协议包括静态路由和动态路由协议。
静态路由是手动配置的路由，需要管理员手动指定路由表中的目的网络和下一跳地址。
适用于较小的网络规模和路由信息变化不频繁的场景。
静态路由的配置简单，维护成本较低。
动态路由协议是通过路由协议自动学习和更新路由信息。
常用的动态路由协议包括OSPF、BGP、RIP等。
动态路由协议适用于网络规模较大或需要频繁变化的场景。
选择合适的路由协议后，需要对设备进行相应的路由协议配置。
配置的具体步骤和命令根据不同的设备和路由协议可能有所不同，请参考设备的操作手册和路由协议的配置指南。
3. 设备间连接和接口配置在配置三层交换路由协议之前，需要确保设备之间的物理连接正常。
在局域网中，可通过交换机实现设备之间的连接。

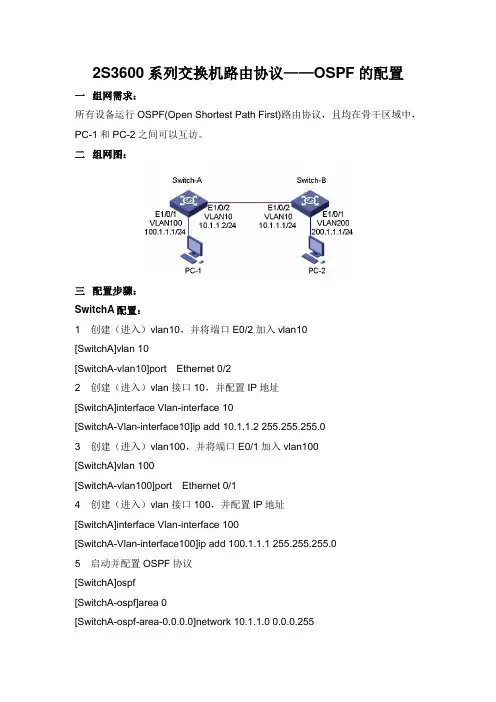

交换机路由协议——OSPF的配置
2S3600系列交换机路由协议——OSPF的配置一组网需求：所有设备运行OSPF(Open Shortest Path First)路由协议，且均在骨干区域中，PC-1和PC-2之间可以互访。
二组网图：三配置步骤：SwitchA配置：1 创建（进入）vlan10，并将端口E0/2加入vlan10[SwitchA]vlan 10[SwitchA-vlan10]port Ethernet 0/22 创建（进入）vlan接口10，并配置IP地址[SwitchA]interface Vlan-interface 10[SwitchA-Vlan-interface10]ip add 10.1.1.2 255.255.255.03 创建（进入）vlan100，并将端口E0/1加入vlan100[SwitchA]vlan 100[SwitchA-vlan100]port Ethernet 0/14 创建（进入）vlan接口100，并配置IP地址[SwitchA]interface Vlan-interface 100[SwitchA-Vlan-interface100]ip add 100.1.1.1 255.255.255.05 启动并配置OSPF协议[SwitchA]ospf[SwitchA-ospf]area 0[SwitchA-ospf-area-0.0.0.0]network 10.1.1.0 0.0.0.255[SwitchA-ospf-area-0.0.0.0]network 100.1.1.0 0.0.0.2556 向ospf中引入直连路由[SwitchA-ospf]import-route directSwitchB配置：1 创建（进入）vlan10，并将端口E0/2加入vlan10[SwitchB]vlan 10[SwitchB-vlan10]port Ethernet 0/22 创建（进入）vlan接口10，并配置IP地址[SwitchB]interface Vlan-interface 10[SwitchB-Vlan-interface10]ip add 10.1.1.2 255.255.255.03 创建（进入）vlan200，并将端口E0/1加入vlan200[SwitchB]vlan 200[SwitchB-vlan200]port Ethernet 0/14 创建（进入）vlan接口200，并配置IP地址[SwitchB]interface Vlan-interface 200[SwitchB-Vlan-interface200]ip add 200.1.1.1 255.255.255.05 启动并配置OSPF协议[SwitchB]ospf[SwitchB-ospf]area 0[SwitchB-ospf-area-0.0.0.0]network 10.1.1.0 0.0.0.255[SwitchB-ospf-area-0.0.0.0]network 200.1.1.0 0.0.0.2556 向ospf中引入直连路由[SwitchB-ospf]import-route direct四配置关键点：1．缺省情况下，在没有指定设备的router id即路由器ID号时，如果有LoopBack 接口地址，系统就选IP地址数值大的LoopBack地址作为路由器ID号；如果没有配置LoopBack接口地址，则选IP地址数值最大的VLAN接口地址做为路由器ID号。
华为交换机静态路由配置
华为交换机静态路由配置华为交换机路由路由协议**（英语：Routing protocol）是⼀种指定转送⽅式的⽹上协议。
⽹络的主要节点设备是，路由器通过来转发接收到的数据。
转发策略可以是⼈⼯指定的（通过、等⽅法）。
在具有较⼩规模的⽹络中，⼈⼯指定转发策略没有任何问题。
但是在具有较⼤的⽹络中（如跨国企业⽹络、⽹络），如果通过⼈⼯指定转发策略，将会给⽹络管理员带来巨⼤的⼯作量，并且在管理、维护路由表上也变得⼗分困难。
为了解决这个问题，应运⽽⽣。
动态路由协议可以让路由器⾃动学习到其他路由器的⽹络，并且⽹络拓扑发⽣改变后⾃动更新路由表。
⽹络管理员只需要配置动态路由协议即可，相⽐⼈⼯指定转发策略，⼯作量⼤⼤减少。
路由协议主要运⾏于上，路由协议是⽤来确定到达路径的，它包括，（私有协议），（Cisco私有协议），，，。
起到⼀个地图导航，负责找路的作⽤。
它⼯作在。
常见路由协议常见的路由协议有、（Cisco私有协议）、（Cisco私有协议）、、、等。
RIP、IGRP、EIGRP、OSPF、IS-IS是内部⽹关协议（），适⽤于单个的统⼀路由协议的运⾏，⼀般由⼀个ISP运营的⽹络位于⼀个AS（）内，有统⼀的AS number（⾃治系统号）。
BGP是间的路由协议，是⼀种，多⽤于不同ISP之间交换路由信息，以及⼤型企业、政府等具有较⼤规模的私有⽹络。
静态路由静态路由（英语：Static routing），⼀种的⽅式，路由项（routing entry）由⼿动配置，⽽⾮动态决定。
与不同，静态路由是固定的，不会改变，即使⽹络状况已经改变或是重新被组态。
⼀般来说，静态路由是由逐项加⼊。
优点：⽤静态路由的另⼀个好处是保密性⾼。
因为需要之间频繁地交换各⾃的，⽽对路由表的分析可以揭⽰⽹络的和等信息。
因此，⽹络出于安全⽅⾯的考虑也可以采⽤静态路由。
不占⽤⽹络带宽，因为静态路由不会产⽣更新流量。
缺点：⼤型和复杂的⽹络环境通常不宜采⽤静态路由。

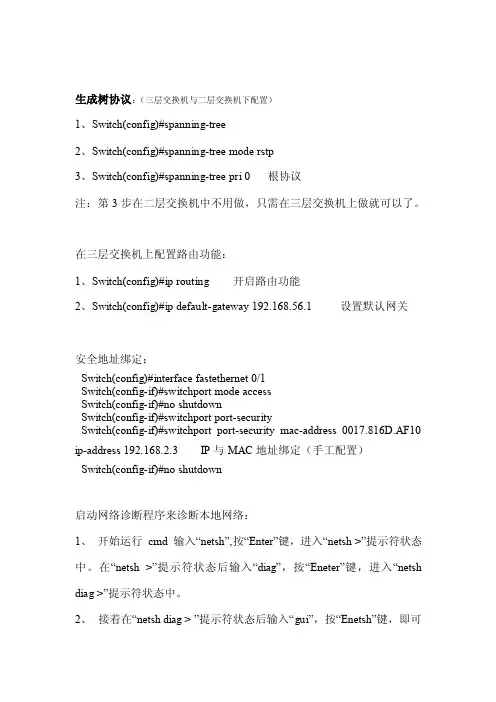

锐捷交换机路由器---生成树协议
生成树协议：（三层交换机与二层交换机下配置）1、Switch(config)#spanning-tree2、Switch(config)#spanning-tree mode rstp3、Switch(config)#spanning-tree pri 0 根协议注：第3步在二层交换机中不用做，只需在三层交换机上做就可以了。
在三层交换机上配置路由功能：1、Switch(config)#ip routing 开启路由功能2、Switch(config)#ip default-gateway 192.168.56.1 设置默认网关安全地址绑定：Switch(config)#interface fastethernet 0/1Switch(config-if)#switchport mode accessSwitch(config-if)#no shutdownSwitch(config-if)#switchport port-securitySwitch(config-if)#switchport port-security mac-address 0017.816D.AF10 ip-address 192.168.2.3 IP与MAC地址绑定（手工配置）Switch(config-if)#no shutdown启动网络诊断程序来诊断本地网络：1、开始运行cmd 输入“netsh”,按“Enter”键，进入“netsh >”提示符状态中。
在“netsh >”提示符状态后输入“diag”，按“Eneter”键，进入“netsh diag >”提示符状态中。
2、接着在“netsh diag > ”提示符状态后输入“gui”，按“Enetsh”键，即可启用网络诊断。
3、先单击“设置扫描选项”选项，展开网络诊断设置选项。
4、用户在下面的选项中选中要进行网络诊断的选项，点击“保存选项”按钮，即可将设置选项保存。

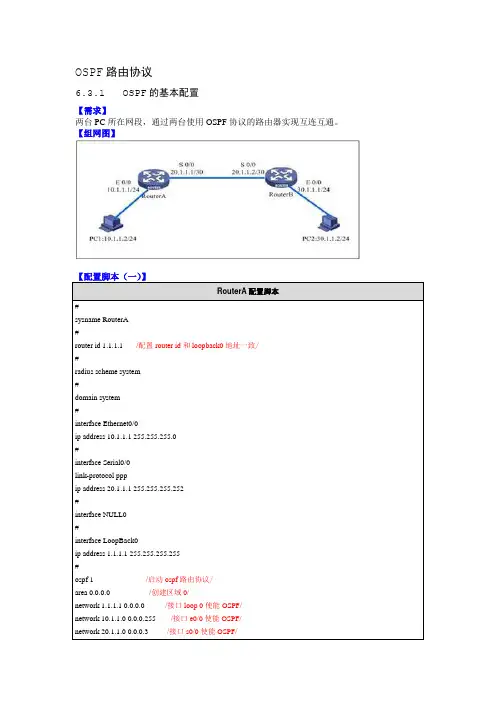

H3C三层交换机OSPF路由协议(H3C网络设备)
