水电安装识图要领
建筑水电安装识图和算量1.2 给排水识图

排
2. 标高标注方法
水
图 例
室内工程应标注相对标高;室外工程应标 注绝对标高,当无绝对标高资料时,可标注相 对标高。
《建筑水电工程计价》
1.2.1 常用图例
2. 标高标注方法
常
用
给水管道应标注管中心标高,排水管道
给
宜标注管底标高。
排
水
图
例
图1 平面图中管道标高标注法
《建筑水电工程计价》
1.2.1 常用图例
《建筑水电工程计价》
1.2.2 识图方法
给
3. 施工详图
排
凡平面布置图、系统图中局部构造因
水
施
受图面比例限制而表达不完善或无法表
工
达的,必须绘出施工详图。如卫生器具
图
安装、排水检查井、雨水检查井、阀门
的
构
井、水表井、局部污水处理构筑物等。
成
《建筑水电工程计价》
1.2.2 识图方法
给
4. 设计施工说明及主要材料设备表
系统图,也称“轴测图” ,是反映管道及设备
排 的空间位置的施工图。系统图上应标明管道的管径
水 、坡度,标出支管与立管的连接处,以及管道各种 施 附件的安装标高等,如下图所示:
工
图
的
构
成
《建筑水电工程计价》
1.2.2 识图方法
2. 系统图
系统图,也称“轴测图” ,是反映管道及设备 的空间位置的施工图。系统图上应标明管道的管径 、坡度,标出支管与立管的连接处,以及管道各种 附件的安装标高等,如下图所示:
给
具、设备等均按照《给水排水制图标准》
排 水
(GB/T 50106—2019)使用统一的图例
建筑电气施工图识图方法

建筑电气施工图识图方法建筑电气施工图识图方法引导语:每一张施工图都有相应的工程图例标注着,想要看懂施工图就必须熟悉相关的施工知识,以下是店铺整理的建筑电气施工图识图方法,欢迎参考!一、电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的;2.电气线路都必须构成闭合回路;3.线路中的各种设备、元件都是通过导线连接成为一个整体的;4.在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图,以了解相互间的配合关系;5.建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来,所以在阅读图纸时有关安装方法、技术要求等问题,要参照相关图集和规范。
二、电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
2.主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等,它是编制购置设备、材料计划的重要依据之一。
3.系统图如变配电工程的供配电系统图、照明工程的.照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
4.平面布置图平面布置图是电气施工图中的重要图纸之一,如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等,用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
通过阅读系统图,了解系统基本组成之后,就可以依据平面图编制工程预算和施工方案,然后组织施工。
5.控制原理图包括系统中各所用电气设备的电气控制原理,用以指导电气设备的安装和控制系统的调试运行工作。
6.安装接线图包括电气设备的布置与接线,应与控制原理图对照阅读,进行系统的配线和调校。
怎么看懂水电施工图纸?水电图符号详解,清晰明确!

怎么看懂水电施工图纸?水电图符号详解,清晰明确!图纸是施工的灵魂,在现代施工中不会看图纸是不行的。
图纸也分很多!只会看平面图,那你不全面,只能布管,图纸要结合系统图,施工操作说明,系统图等…学会看图纸,从施工中常用的蓝图开始。
工程图纸都有图纸设计说明,有多少人知道水电图纸中某些符号代表这什么呢?下面就带大家来看看这些水电图纸上各个字母符号代表的意思。
管路敷设标注方法sc:焊接钢管 tc:电线管薄钢管pc:硬质塑料管 ct:电缆桥架cp:金属软管 SR:钢线槽RC:水煤气管导线敷设部位:CT:电缆桥架敷设 SR:沿钢线槽敷设CLE:沿柱或跨柱敷设 WE:沿墙面敷设CC:沿现浇板内暗敷设 CE:沿天棚面或顶棚面敷设AC:吊顶内敷设 ACE:在能进入的吊顶在敷设BC:暗敷设在梁内 CLC:暗敷设在柱子内WC:暗敷设在墙内 FC:预埋在地面内BE:沿屋架或跨屋架敷设 ACC:暗敷设在不能进入的顶棚内SCE:吊顶内敷设,要穿金属管 DB-直埋TC-电缆沟 F-地板及地坪下导线穿管表示MT-电线管 PC-PVC塑料硬管FPC-阻燃塑料硬管 CT-桥架MR-金属线槽 M-钢索CP-金属软管 PR-塑料线槽RC-镀锌钢管灯具安装方式的表示CS-链吊 DS-管吊 W-墙壁安装C-吸顶 R-嵌入 S-支架 CL-柱上PC:PVC聚乙烯阻燃性塑料管 PPR:三丙聚乙烯(聚丙烯)YJV:电缆 SYV:电视线 PE:接地(黄绿相兼)PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏 BV:散线 MEB:总等电位LEB:局部等电位 WL:在水施图上是污水立管,电施工图上为照明回路线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号:D——吸顶式L——链吊式G——管吊式B——壁装式R——嵌入式BR—墙壁内安装配电线路的标注方法:a——b(c×d)e——f 其中:a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位灯具吸顶安装标注方法:a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,We--灯泡安装高度,mf--安装方式L--光源种类,白炽灯或荧光灯1、BV-2*2.5-TC20-CC这个最后的CC是什么意思啊?答:铜芯聚氯乙烯绝缘电线-2条2.5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设,最后的CC是暗敷在顶板内的意思。
教你看懂给排水图纸!给排水识图方法,图文并茂

教你看懂给排水图纸!给排水识图方法,图文并茂给水排水工程图中的常用图例标高-平面图标注方式标高-剖面图标注方式标高-轴测图标注方式标高注意点:1、室内标高一般标注的是相对标高,即相对正负零的标高;2、标高一般情况下是以“m”为计量单位的,写小数点后面第三位;3、标高按标注位置分为:顶标高、中心标高、底标高;4、图纸没有特别说明,一般情况下:给水管标注的是管道中心标高,排水管标注的是管道底标高。
管道管径标注管径应以mm为单位。
水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材,管径宜以公称直径DN表示(如DN15、DN50);无缝钢管、螺旋、铜管、不锈钢管等管材,管径宜以外径D×壁厚表示(如D108×4、D159×4.5等);钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等);塑料管材,管径宜按产品标准的方法表示。
当设计均用公称直径DN表示管径时,应用公称直径DN与相应产品规格对照表。
管道管径的标注管路编号(1)当建筑物的给水引入管或排水排出管的数量超过1根时,宜进行编号。
(2)建筑物穿越楼层的立管,其数量超过1根时宜进行编号。
(3)在总平面图中,当给排水附属构筑物的数量超过1个时,宜进行编号。
编号方法为:构筑物代号-编号;给水构筑物的编号顺序宜为:从水源到干管,再从干管到支管,最后到用户;排水构筑物的编号顺序宜为:从上游到下游,先干管后支管。
(4)当给排水机电设备的数量超过1台时,宜进行编号,并应有设备编号与设备名称对照表。
管路编号给水引入(排水排出)管编号表示方法建筑给排水施工图的主要内容建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图(轴测图)、施工详图等组成。
室外小区给排水工程,根据工程内容还应包括管道断面图、给排水节点图等。
平面布置图给水、排水平面图主要表达给水、排水管线和设备的平面布置情况。
教你三步看懂电路图技巧

教你三步看懂电路图技巧什么是电路图电路图是人们为研究、工程规划的需要,用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图。
由电路图可以得知组件间的工作原理,为分析性能、安装电子、电器产品提供规划方案。
在设计电路中,工程师可从容在纸上或电脑上进行,确认完善后再进行实际安装。
通过调试改进、修复错误、直至成功。
采用电路仿真软件进行电路辅助设计、虚拟的电路实验,可提高工程师工作效率、节约学习时间,使实物图更直观。
如何三步看懂电路图1.要看有哪些图形符号和文字符号,了解电路图各组成部分的作用。
分清主电路和辅助电路。
交流回路和直流回路。
2.主电路是电气控制线路中大电流流过的部分。
包括从电源到电机之间相连的电器元件。
看主回路时要通常从下往上看。
即先从用电设备开始经控制电器元件顺次往电源端看。
通过看主回路,要搞清楚负载是怎样取得电源的。
电源都经过哪些电器原件到达负载和为什么要通过这些电器原件。
3.辅助电路是控制线路中除了主电路以外的电路。
起流过的电流比较小,看辅助电路时则上自上而下。
从左到右看,即先看主电源,再顺序看各条支路。
分析各条支路电器原件的工作情况及其对主回路的控制关系,注意电气与机械机构的连接关系。
通过看辅助电路,则应搞清楚辅助电路的构成。
各电器元件之间的相互联系和控制关系及动作情况等。
看懂电路图的技巧根据电路图的整体功能,找出整个电路圆的总输入端和总输出端,即可判断出电路图的信号处理流程方向。
一般来讲,晶体管、集成电路等是各单元电路的核心元器件。
因此,我们可以以晶体管或集成电路等主要元器件为标志,按照信号处理流程方向将电路图分解为若干个单元电路,并据此画出电路原理方框图。
方框图有助于我们掌握和分析电路图。
分析直流供电电路。
电路图中通常将电源安排在右侧,直流供电电路按照从右到左的方向排列。

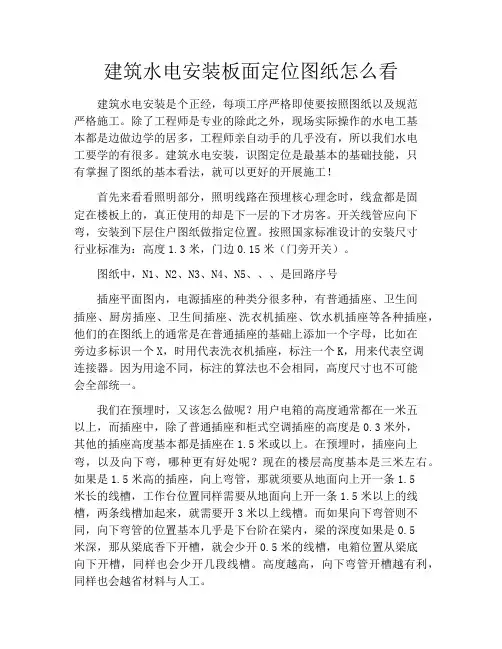

建筑水电安装板面定位图纸怎么看

建筑水电安装板面定位图纸怎么看建筑水电安装是个正经,每项工序严格即使要按照图纸以及规范严格施工。
除了工程师是专业的除此之外,现场实际操作的水电工基本都是边做边学的居多,工程师亲自动手的几乎没有,所以我们水电工要学的有很多。
建筑水电安装,识图定位是最基本的基础技能,只有掌握了图纸的基本看法,就可以更好的开展施工!首先来看看照明部分,照明线路在预埋核心理念时,线盒都是固定在楼板上的,真正使用的却是下一层的下才房客。
开关线管应向下弯,安装到下层住户图纸做指定位置。
按照国家标准设计的安装尺寸行业标准为:高度1.3米,门边0.15米(门旁开关)。
图纸中,N1、N2、N3、N4、N5、、、是回路序号插座平面图内,电源插座的种类分很多种,有普通插座、卫生间插座、厨房插座、卫生间插座、洗衣机插座、饮水机插座等各种插座,他们的在图纸上的通常是在普通插座的基础上添加一个字母,比如在旁边多标识一个X,时用代表洗衣机插座,标注一个K,用来代表空调连接器。
因为用途不同,标注的算法也不会相同,高度尺寸也不可能会全部统一。
我们在预埋时,又该怎么做呢?用户电箱的高度通常都在一米五以上,而插座中,除了普通插座和柜式空调插座的高度是0.3米外,其他的插座高度基本都是插座在1.5米或以上。
在预埋时,插座向上弯,以及向下弯,哪种更有好处呢?现在的楼层高度基本是三米左右。
如果是1.5米高的插座,向上弯管,那就须要从地面向上开一条1.5米长的线槽,工作台位置同样需要从地面向上开一条1.5米以上的线槽,两条线槽加起来,就需要开3米以上线槽。
而如果向下弯管则不同,向下弯管的位置基本几乎是下台阶在梁内,梁的深度如果是0.5米深,那从梁底香下开槽,就会少开0.5米的线槽,电箱位置从梁底向下开槽,同样也会少开几段线槽。
高度越高,向下弯管开槽越有利,同样也会越省材料与人工。
这样一对比,1.5以上的插座,向下弯管,比向下弯管更有竞争优势。
向下弯管小董用,向上弯管本层住户用!具体可以参照图一做法,向上弯的,只有短果普通插座和柜式空调插座,高度是0.3米。
建筑水电安装识图和算量1.2 给排水识图-PPT课件

施 工 图 的 识 读 方 法
《建筑水电工程计价》
1.2.2 识图方法
施 工 图 的 识 读 方 法
某住宅楼给排水施工图
CAD 设计图一 在这里单击鼠标左键查看
《建筑水电工程计价》
1.2.2 识图方法
设 计 总 说 明
1.供水方式 2.管材及其连接方式 3.管道的施工要求
《建筑水电工程计价》
1.2.2 识图方法
常 用 给 排 水 图 例
2. 标高标注方法
图2 剖面图中管道及水位标高标注法
《建筑水电工程计价》
1.2.1 常用图例
常 用 给 排 水 图 例
2. 标高标注方法
图3 轴测图中管道标高标注法
《建筑水电工程计价》
1.2.1 常用图例
3. 管径表示方法
常 用 给 排 水 图 例
镀锌钢管以公称直径DN表示(如DNl5、DN50等)。 无缝钢管以外径D×壁厚δ表示(如D108×4等)。 塑料管材以及复合管以公称外径dn表示。
1. 施工 说明
《建筑水电工程计价》
1.设计总说明
《建筑水电工程计价》
1.设计总说明
《建筑水电工程计价》
1.设计总说明
《建筑水电工程计价》
1.设计总说明
《建筑水电工程计价》
1.设计总说明
《建筑水电工程计价》
1.设计总说明
《建筑水电工程计价》
1.设计总说明
《建筑水电工程计价》
1.2.2 识图方法
系 统 图
1.标高 2.图例 3.管道的施工要求
《建筑水电工程计价》
1.2.2 识图方法
1.阅读主要图纸之前,应当先看说明和设 备材料表,然后以系统图为线索深入阅读平面 图、系统图及详图。 2.看给水系统图时,可由建筑的给水引入 管开始,沿水流方向经干管、立管、支管到用 水设备。 3.看排水系统图时,可由排水设备开始, 沿排水方向经支管、横管、立管、干管到排出 管。
水电预埋看图纸要点

水电预埋图纸怎么看
东811级分类:家居装修被浏览3632次请微博专家回答检举
lkylkylkyl
采纳率:43%11级看图纸说通了是很简单的,但对初学者来说哦很不简单。
1、首先要做的就是学会图例;体会图纸说明的意思(每套图纸第一张是图纸编号,第二张是图纸说明)。
2、要记住图纸的比例和图纸编号。
3、住宅图纸一般和我们地图是一样上北下南(处厂房或商务楼)。
4、要熟读规范和牢记设计要求(因为每个住宅都有每个住宅的要求)。
5、最后深化图纸,不管水施图和电施图都要看懂系统,否则会吃块的。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
水电安装识图要领看,这样才知道管道是在什么地方转弯,在什么地方变径,在什么地方分配水点,配水点标高是多少,而且在看给水的时候要看看有没有相应的排水措施和用水设施,再考虑给水点和排水措施、用水设施搭配是否合理,如有设计有洗衣机给水点,一般情况下给水点标高距完成地面1.1m(具体看设计),再看有没有洗衣机的排水地漏,是不是专用的洗衣机地漏,有没有存水弯,这些都有了再看有没有洗衣机的电源插座,位置是否合理,插座安全高度、安全措施有没有。
看水施图一定要有很强的空间立体感,要达到感觉自己就站在房间里,在跟着管道走。
看电施图就先看说明,插座安装高度是多少,高度达的到安全要求否,配电箱安装位置什么地方,负荷是多少,合理否,空开大小合理否,出线的保护管是多大,电线的搭配合理否,电线与用电设备的搭配是否合理,线管敷设方式是怎么样的,在防雷接地上就看引下线位置《接地图》与《防雷图》引下线位置是否对应,如不对应那又在什么地方转换,防雷属几级防雷,避雷网大小是否在规范范围内,引下线材质,大小、钢筋搭接材料材质、规格,更要紧的是高层有没有防侧击雷的均压环,卫生间局部等电位,还有接地土壤的接地效果,当地水位,地质状况。
虽然这些很多设计要考虑,但你要看水电图,看深化就得反着考察设计的合理性和实用性。
看水电图还要结合土建看,看结构梁的大小,预埋套管大小是否合理,建筑标高是多少,水电设施安装后房间使用高度有没有影响。
房间尺寸,墙身尺寸,筏板厚度,找平层厚度,保温属内保温还是外保温,保温层厚度,内外墙装饰层厚度,当这些数据都有了之后才能准确的进行预埋、预留、制作加工。
电气安装符号表示方法一、电线穿线管一般有:PVC管:PC20、焊接钢管:SC20、扣压式镀锌薄壁电线管:KBG20、紧定式镀锌薄壁电线管:JDG20、二、电气设计施工图中常用线路敷设方式:SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC 电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FC土建与水电全套计算规则一、土建计算规则一、平整场地:建筑物场地厚度在±30cm以内的挖、填、运、找平。
