锻造余热淬火工艺
车轮锻件余热热处理怎样的工艺方法更有效？

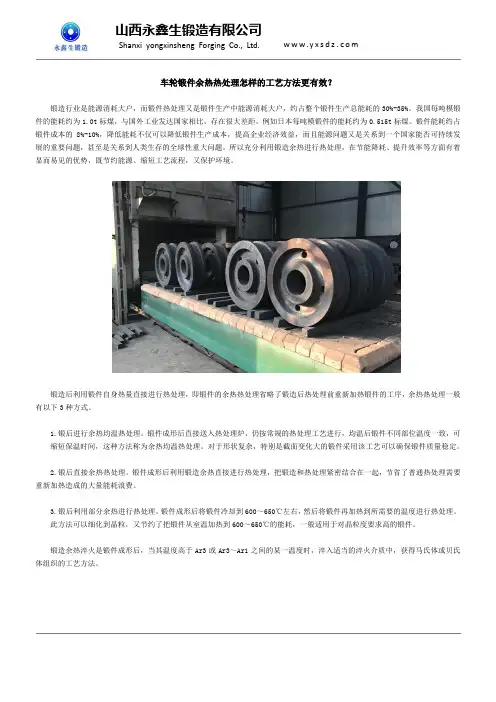

车轮锻件余热热处理怎样的工艺方法更有效？锻造行业是能源消耗大户，而锻件热处理又是锻件生产中能源消耗大户，约占整个锻件生产总能耗的30%-35%。
我国每吨模锻件的能耗约为1.0t标煤，与国外工业发达国家相比，存在很大差距，例如日本每吨模锻件的能耗约为0.515t标煤。
锻件能耗约占锻件成本的8%-10%，降低能耗不仅可以降低锻件生产成本，提高企业经济效益，而且能源问题又是关系到一个国家能否可持续发展的重要问题，甚至是关系到人类生存的全球性重大问题。
所以充分利用锻造余热进行热处理，在节能降耗、提升效率等方面有着显而易见的优势，既节约能源、缩短工艺流程，又保护环境。
锻造后利用锻件自身热量直接进行热处理，即锻件的余热热处理省略了锻造后热处理前重新加热锻件的工序，余热热处理一般有以下3种方式。
1.锻后进行余热均温热处理。
锻件成形后直接送入热处理炉，仍按常规的热处理工艺进行，均温后锻件不同部位温度一致，可缩短保温时间，这种方法称为余热均温热处理。
对于形状复杂，特别是截面变化大的锻件采用该工艺可以确保锻件质量稳定。
2.锻后直接余热热处理。
锻件成形后利用锻造余热直接进行热处理，把锻造和热处理紧密结合在一起，节省了普通热处理需要重新加热造成的大量能耗浪费。
3.锻后利用部分余热进行热处理。
锻件成形后将锻件冷却到600～650℃左右，然后将锻件再加热到所需要的温度进行热处理。
此方法可以细化到晶粒，又节约了把锻件从室温加热到600～650℃的能耗，一般适用于对晶粒度要求高的锻件。
锻造余热淬火是锻件成形后，当其温度高于Ar3或Ar3～Ar1之间的某一温度时，淬入适当的淬火介质中，获得马氏体或贝氏体组织的工艺方法。
锻件经锻造余热淬火和回火处理后，不仅可以获得较好的综合机械性能，而且可以节省能源，简化工艺流程、缩短生产周期，减少人员和节省淬火加热炉的投资费用。
锻件经锻造余热淬火并高温回火后，其强度与硬度一般均高于普通调质，而塑性与韧性比普通调质稍低(两者回火温度相同时)。
如何利用锻造风机轴锻件时产生的余热？
如何利用锻造风机轴锻件时产生的余热？
为了使风机轴锻件的锻造余热得到利用，在锻后利用风机轴锻件自身热量直接进行热处理，即风机轴锻件的锻造余热热处理，省略重新加热工序，对于中小型风机轴锻件一般有三种。
锻造余热热处理
风机轴锻件锻后利用余热直接进行热处理,把锻造和热处理紧密结合到一起，节省普通热处理需要重新加热的大量能耗。
例如风机轴锻件锻后利用余热直接进行淬火，这种锻造余热淬火又称高温形变热处理，可使风机轴锻件获得良好综合力学性能。
为此，世界各国均大量采用锻造余热热处理。
其种类有：
锻造余热淬火：风机轴锻件锻后直接在淬火介质中快冷获得淬火组织，以取代原来的重新加热淬火工艺。
锻造余热退火：风机轴锻件锻后缓冷以取代原来的重新加热退火。
锻造余热正火：风机轴锻件锻后空冷以取代原来的重新加热正火。
锻造余热等温正火：风机轴锻件锻后急速冷却到等温温度后保温，取代重新加热等温正火。
锻造余热均温热处理
风机轴锻件锻后直接送入均温热处理炉，仍按常规的风机轴锻件热处理工艺执行，风机轴锻件均温后，确保风机轴锻件在淬火、正火和等温正火时的温度一致，这种方法称余热均温热处理。
对于形状复杂，特别是截面变化大的风机轴锻件采用该工艺可以确保风机轴锻件热处理质量稳定。
锻后利用部分余热的热处理
锻造余热淬火、锻造余热均温淬火、锻造余热正火和锻造余热等温正火，其风机轴锻件晶粒度都较常规热处理工艺粗大。
为细化晶粒可将风机轴锻件冷却到600℃~650℃，然后再将风机轴锻件加热到淬火(正火)所需要的温度进行淬火（正火），这样可以细化晶粒，又降低了把风机轴锻件从室温加热到600℃~650℃的能耗，一般用于对晶粒度要求高的风机轴锻件。
锻造余热处理
锻造余热处理

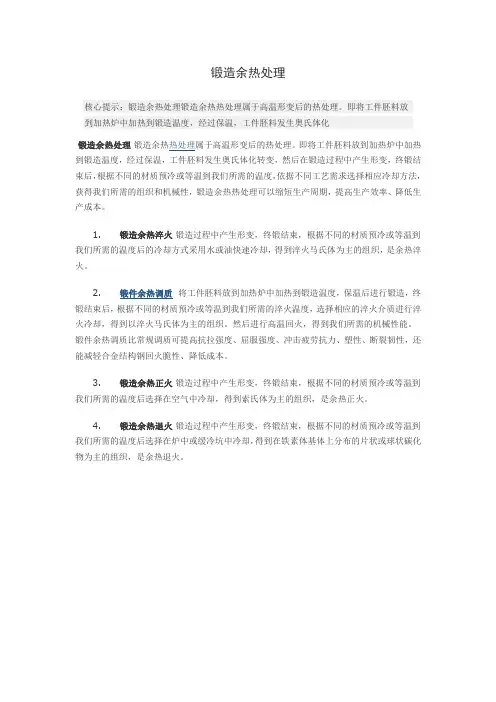

核心提示：锻造余热处理锻造余热热处理属于高温形变后的热处理。
即将工件胚料放到加热炉中加热到锻造温度，经过保温，工件胚料发生奥氏体化
锻造余热处理锻造余热热处理属于高温形变后的热处理。
即将工件胚料放到加热炉中加热到锻造温度，经过保温，工件胚料发生奥氏体化转变，然后在锻造过程中产生形变，终锻结束后，根据不同的材质预冷或等温到我们所需的温度，依据不同工艺需求选择相应冷却方法，获得我们所需的组织和机械性，锻造余热热处理可以缩短生产周期，提高生产效率、降低生产成本。
1. 锻造余热淬火锻造过程中产生形变，终锻结束，根据不同的材质预冷或等温到我们所需的温度后的冷却方式采用水或油快速冷却，得到淬火马氏体为主的组织，是余热淬火。
2. 锻件余热调质将工件胚料放到加热炉中加热到锻造温度，保温后进行锻造，终锻结束后，根据不同的材质预冷或等温到我们所需的淬火温度，选择相应的淬火介质进行淬火冷却，得到以淬火马氏体为主的组织。
然后进行高温回火，得到我们所需的机械性能。
锻件余热调质比常规调质可提高抗拉强度、屈服强度、冲击疲劳抗力、塑性、断裂韧性，还能减轻合金结构钢回火脆性、降低成本。
3. 锻造余热正火锻造过程中产生形变，终锻结束，根据不同的材质预冷或等温到我们所需的温度后选择在空气中冷却，得到索氏体为主的组织，是余热正火。
4. 锻造余热退火锻造过程中产生形变，终锻结束，根据不同的材质预冷或等温到我们所需的温度后选择在炉中或缓冷坑中冷却，得到在铁素体基体上分布的片状或球状碳化物为主的组织，是余热退火。
锻热淬火工艺16个实例详解，看完秒懂

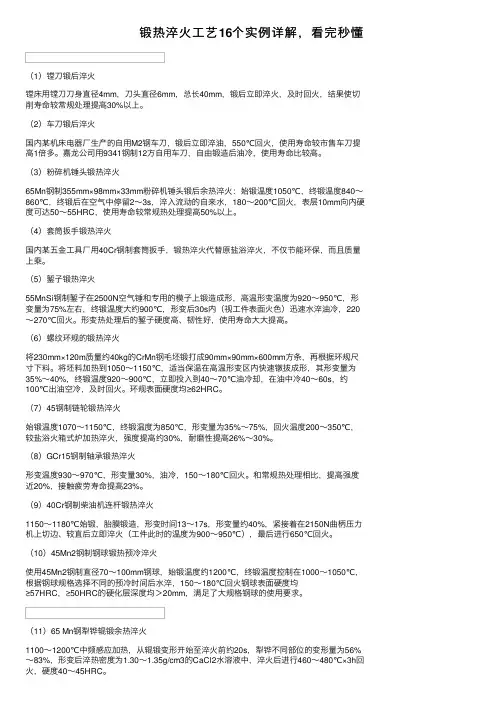

锻热淬⽕⼯艺16个实例详解，看完秒懂（1）镗⼑锻后淬⽕镗床⽤镗⼑⼑⾝直径4mm，⼑头直径6mm，总长40mm，锻后⽴即淬⽕，及时回⽕，结果使切削寿命较常规处理提⾼30%以上。
（2）车⼑锻后淬⽕国内某机床电器⼚⽣产的⾃⽤M2钢车⼑，锻后⽴即淬油，550℃回⽕，使⽤寿命较市售车⼑提⾼1倍多。
嘉龙公司⽤9341钢制12⽅⾃⽤车⼑，⾃由锻造后油冷，使⽤寿命⽐较⾼。
（3）粉碎机锤头锻热淬⽕65Mn钢制355mm×98mm×33mm粉碎机锤头锻后余热淬⽕：始锻温度1050℃，终锻温度840～860℃，终锻后在空⽓中停留2～3s，淬⼊流动的⾃来⽔，180～200℃回⽕，表层10mm向内硬度可达50～55HRC，使⽤寿命较常规热处理提⾼50%以上。
（4）套筒扳⼿锻热淬⽕国内某五⾦⼯具⼚⽤40Cr钢制套筒扳⼿，锻热淬⽕代替原盐浴淬⽕，不仅节能环保，⽽且质量上乘。
（5）錾⼦锻热淬⽕55MnSi钢制錾⼦在2500N空⽓锤和专⽤的模⼦上锻造成形，⾼温形变温度为920～950℃，形变量为75%左右，终锻温度⼤约900℃，形变后30s内（视⼯件表⾯⽕⾊）迅速⽔淬油冷，220～270℃回⽕。
形变热处理后的錾⼦硬度⾼、韧性好，使⽤寿命⼤⼤提⾼。
（6）螺纹环规的锻热淬⽕将230mm×120m质量约40kg的CrMn钢⽑坯锻打成90mm×90mm×600mm⽅条，再根据环规尺⼨下料。
将坯料加热到1050～1150℃，适当保温在⾼温形变区内快速镦拔成形，其形变量为35%～40%，终锻温度920～900℃，⽴即投⼊到40～70℃油冷却，在油中冷40～60s，约100℃出油空冷，及时回⽕。
环规表⾯硬度均≥62HRC。
（7）45钢制链轮锻热淬⽕始锻温度1070～1150℃，终锻温度为850℃，形变量为35%～75%，回⽕温度200～350℃，较盐浴⽕箱式炉加热淬⽕，强度提⾼约30%，耐磨性提⾼26%～30%。
锻造余热淬火工艺
锻造余热淬火工艺锻造余热淬火可以略去正火和调质的奥氏体化重新加热过程，是一项重要的热处理节能措施。
即在1050-1250℃加热锻制后利用锻件自身的热量直接淬火，使锻件余热得到利用，同时改善了综合机械性能。
研究表明：与普通热处理相比，工件锻造余热淬火后大幅度提高力学性能：硬度提高10%、抗拉强度提高3%-10%、伸长率提高10%-40%、冲击韧性提高20%-30%。
此外，经锻造余热淬火后，工件具有很高的回火抗力，强化效果可保持到600℃以上。
锻造余热淬火工艺参数对其强化效果有很大影响，其中尤以锻造温度和锻造后淬火前的停留时间影响最大。
锻造加热温度较低时，淬火后获得的冲击韧性较高，所以从获得最佳强韧化效果出发，希望锻造温度不宜过高，对于中碳低合金结构钢，锻造加热温度应控制在1220℃内，以避免工艺过程中奥氏体的后续动态再结晶的发生。
锻造后淬火前的停留时间，是现场作业的重要工艺参数，随停留时间的延长，钢的硬度、强度和冲击韧性同时降低，所以，锻后应立即淬火。
如操作上有困难，对碳钢可有3-5s的停留，合金钢停留时间可稍长。
一般认为，终锻后至淬火前的停留时间不应超过60s。
另外，形变量对提高锻造余热淬火的硬度、强度是有利的，形变量越大，强化效果越好，对多元低合金钢尤其是这样。
亚共析钢锻造余热淬火加工工艺为：锻造成形——余热淬火——高温回火——粗加工——精加工。
过共析钢锻造余热淬火加工工艺为：锻造成形——余热淬火——高温回火——粗加工——淬火——低温回火——精加工。
锻造余热淬火处理除了基本的简化工艺及提高性能外，还有以下优点：1、节约能源：由于省略了调质淬火加热工序，每吨锻件可节电约400KW.h。
一般调质件在调质淬火前往往还需要进行一次正火，将正火加热工序考虑进去，每吨锻件可节电850KW.h。
2、节约钢材：锻造余热淬火在保证足够塑性的前提下可以提高钢材的强度，从而减轻零件的质量、节约钢材。
如美国福特汽车公司生产的汽车板簧，改用锻造余热淬火生产后，由原来的14片（77kg）减至7片（52kg）,节约钢材32%。
40Cr工程机械车轮边支承轴毛坯锻造余热淬火工艺

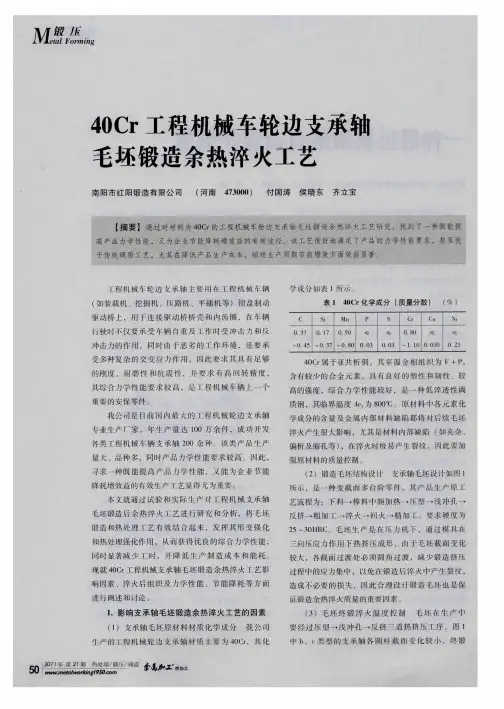

室作理 化分 析 ，其 试验 结果 如表 ２ 示 。 所
表 ２ 工程机械支承轴不同温度下余 热淬火后 力学性能
回火 温度 ／ ℃ ５５ ９ ６５ ０ ６５ ｌ
力学性能
９ ０－ ｌ ５ Ｉ０ －
／ ａ ｂ Ｍ ａ ６（ 、 ＭＰ ／ Ｐ ％ 硬度 ＨＲ ／ ａ ｂ ＭＰ ６（ 硬度 Ｈ Ｃ ／ ａ ７／ Ｐ ６ （ 硬度 ＨＲ Ｃ ＭＰ ／ ａ ％） Ｒ ＭＰ １ Ｍ ａ ＂ ｂ ％） Ｃ
能 已完全 满 足 产 品 技术 要 求 ，考 虑 到 生 产 成 本 的经 济性 ，其 采用 ９ ０ ±ｌ℃ 余 热 淬 火 、５５Ｃ回火 最 ０℃ ０ ９￣ 合适 。同时 每一 组 产 品 回火 后 ，我 们 采 用 布 氏硬 度 计对 其进 行 硬 度检 测 ，每个 产 品在 不 同位 置 同 一 截
之间的冷却速度 ，降低锻件余热淬火中的裂纹倾 向；
同时采用循 环冷 却 系统 将 介质 温 度 控 制在 ３ ５℃ ０～ ０ 之 间 ，保证 奥 氏体 能 以超 过 其 临 界 冷 却 速度 进行 冷
（） ｂ （ ｃ ）
却 ，以获得 马氏体组 织 。 ２ ．生 产 验 证 及 效 果 分 析 在实 际 的生产 试 验 中 ，我 们对 上 述锻 件 余 热 淬 火质 量 的影 响 因素 进 行 了严 格控 制 。毛坯 在 反 挤 结
面 圆周上 选 取 两 点 进行 检 测 ，经 验 证 ，产 品 硬 度 较 为均匀 。
有 高密度 位 错 的马 氏体 。若停 留 时 间 越 长 ，奥 氏体
晶粒 中缺 陷 回复 的 越 多 ，晶粒 也越 大 ，淬火 后 马 氏 体性 能越 差 。数 据 显 示 ，这 种 形 变 热 处 理 获 得 的支
螺母的锻造余热淬火工艺流程
螺母的锻造余热淬火工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 原材料准备。
选择合适的螺母材料，通常为中碳钢或合金钢。
42CrMo钢平衡轴锻件的锻造余热淬火
Ｑ ｕ ｅ ｎ ｃ ｈ ｉ ｎ ｇ ｒ ｆ ｏ ｍｆ ｏ ｒ ｇ ｉ ｎ ｇ ｈ ｅ ａ ｔ ｏ ｆ ｒ ４ ２ Ｃ ｒ Ｍｏ ｓ ｔ ｅ ｅ ｌ ｂ ａ ｌ ａ ｎ ｃ ｅ ・ ｓ ｈ ａ ｔｆ ｆ ｏ ｒ ｇ ｉ ｎ ｇ
３ ． １ 平衡轴锻后淬火热处理质量检验方法 对锻热淬火、 回火后的产品去除表面氧化脱碳层 后， 分别采用 Ｈ Ｒ 一 巧Ｏ Ａ型洛氏硬度计和 Ｈ Ｂ 一 ３ （ ０ 刃型布
２ 生产工序流程及余热淬火工艺
根据锻热淬火的特点， 将该锻件的生产工艺流 程和热处理工艺进行了修改。 ２ ． １ 生产工艺流程 下料一中频加热、滚锻＊成型、切边＊热校正 、余热淬火、抽检硬度、 回火一１ ０ ％硬度检查＊ 金相和力学性能检查、喷丸。１ ０ ０ ％探伤＊刷漆。 ２ ． ２ 平衡轴锻造余热淬火热处理工艺的特点 通过正交试验， 优选出的平衡轴锻件锻造余热 淬火热处理工艺如图４ 。因锻造温度和锻造后淬火
Ｃ Ｈ Ｅ ＮＸ ｉ 一 ｙ ｕ ａ ｎ（ Ｃ ｈ ｏ ｎ ｇ ｑ ｉ ｎ ｇ Ｈ 一 ｓ ｅ ｎ ｉ ｃ Ｍ ａ ｃ ｈ ｉ ｎ ｅ 叮＆Ｅ ｌ ｅ ｃ ｉ ｒ ｔ ｃ ｌＥ ａ ｑ ｕ ｉ ｐ ｍ ｅ ｎ ｔ Ｃ ｏ ｍ ｐ ａ ｎ ｙ ， Ｃ ｈ ｏ ｎ ｇ ｑ ｉ ｎ ｇ４ 《 Ｘ Ｘ ！ ３ ９ ， Ｃ ｈ ｉ ｎ ａ ） 中图分类号： Ｔ Ｇ １ ４ ２ ． ４ １ ； Ｔ Ｇ １ ５ ６ ． ９ ３ 文献标识码： Ｂ 文章编号： ０ ２ ５ ４ 石 ０ ５ １ （ ２ ０ ０ ８ ） ０ ３ 拥９ ４ 刁 ３ 图 １ 所示为某公司生产的斯太尔重型汽车总成中 的４ ２ Ｃ ｒ Ｍ 。 钢平衡轴锻件， 其生产工艺流程为： 下料－ ＋ － 中频加热＊滚锻＊成型、切边＊热校正＊调质＊喷丸 ＊探伤＊刷漆。为了满足该产品的使用性能， 要求该 锻件经调质处理后达到： 硬度２ ７一 ４Ｈ ３ Ｒ Ｃ ； 表面（ 距 离表面１ 一 ４ ｍ ｍ ） 的金相组织级别为 １ 一 ２ 级， 心部（ 距 离表面） ０ｍ ２ ｍ ） 的金相组织级别为 １ 一 ５级； 距离表 面１ ５ ｍ ｍ处的抗拉强度， ｂ 为９ ）一 Ｘ （ １ ０ ５ Ｏ Ｍ Ｐ ａ 。 ４ ２ Ｃ ｒ Ｍ 。 钢平衡轴锻件进行了锻造余热淬火试验及批 量生产， 取得了满意的成果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锻造余热淬火工艺
锻件的常规热处理大多是在锻件冷却到室温后，再按工艺规程将其重新加热进行的热处理。
而锻造余热淬火是锻造后利用锻件自身的热量直接淬火，使锻件的余热得到充分利用。
研究表明，与普通热处理相比，钢件经锻造余热淬火后可大幅度提高力学性能，如硬度提高10%，抗拉强度提高3%～10%，伸长率提高10%～40%，冲击韧度提高20%～30%。
此外，经锻造余热淬火后，钢材具有很高的回火抗力，强化效果可保持到600℃以上。
锻造余热淬火的加热温度较高，一般为1050～1250℃，由于锻件余热的利用，免去了热处理(正火和调质)的奥氏体化重新加热过程，是一项很重要的热处理节能措施，故在连杆、曲轴、凸轮轴、齿坯等汽车零件上得到广泛应用。
锻造余热淬火除了能简化工艺及提高性能外，还具有以下特点：(1)节约能源：锻造余热淬火由于省去了原调质工艺中的锻后正火以及调质淬火两道加热工序，能显著节约能源；
(2)节约钢材：锻造余热淬火在保证足够塑性的前提下可以提高钢材的强度，从而减轻零件的质量、节约钢材；(3)缩短生产周期：由于简化了工序，省去了原工艺中的正火及调质，故可显著节约工时；(4)便于机械加工：形变热处理在生产上不易推广的一个重要原因是在提高零件强度与硬度的同时还会改变其形状，由于锻轧成形不能保证零件的几何精度，故在形变热处理后还需进行机械加工，但强度与硬度的提高为其后续进行的机械加工增加了许多困难。
但是，用锻造余热淬火及随后的高温回火来代替原来的调质工艺却不存在这方面的缺点。
因为高温回火后的强度与硬度并不高，不难进行机械加工，故锻造余热淬火是较易推广的一种形变热处理工艺，并在生产上得到了广泛的应用。
重要的机械零件，其含碳量大多是属于亚共析钢范畴。
这类零件的原加工路线是：锻造成形→正火→高温回火→粗加工→调质→精加工。
现在利用锻造成形后的余热进行淬火，然后再高温回火，来取代原来的正火、高温回火、调质。
新的加工路线调整为：锻造成形→余热淬火→高温回火→粗加工→精加工。
锻造余热淬火工艺参数对其强化效果有很大影响，其中尤以锻造温度和锻造后淬火前的停留时间影响最大。
锻造加热温度较低时，淬火后获得的冲击韧度较高，所以从获得最佳强韧化效果出发，希望锻造温度不宜过高，对于中碳低合金结构钢，锻造加热温度应控制在1220℃内，以避免工艺过程中奥氏体的后续动态再结晶的发生。
锻造后淬火前的停留时间，是现场作业的重要工艺参数，随停留时间的延长，钢的硬度、强度和冲击韧度同时降低，所以，锻后应立即淬火。
如操作上确有困难，对碳钢可有3～5s 的停留，合金钢停留时间可稍长。
一般认为，终锻后至淬火前的停留时间不应超过60s。
另外，形变量对提高锻造余热淬火的硬度、强度是有利的，形变量越大，强化效果越好，对多元低合金钢尤其是这样。
冷作模具、刀具用钢等都属于过共析钢，它们的原加工路线是：锻造成形→球化退火→粗加工→淬火→低温回火→精加工。
球化退火—般约需20h，要耗费大量电能，而且所得到的球状碳化物较大，其平均直径在1μm以上。
试验证明，利用锻造余热淬火+高温回火，获得的碳化物颗粒较小，其平均直径在0.3μm左右，而且高度弥散分布。
众所周知，碳化物的粒度及其分布状态是影响刀(模)具耐磨性的主要因素之一，锻造余热淬火显著提高了刀(模)具的耐磨性，从而提高了其使用寿命。
另外高温回火后的硬度只比球化退火的略高一点，对机加工影响不大，因此锻造余热淬火+高温回火可取代球化退火作为预备热处理，这样还可
节省电能、工时，大大提高设备利用率。
新的加工路线是：锻造成形→余热淬火→高温回火→粗加工→淬火→低温回火→精加工。
采用锻造余热淬火工艺后，在提高产品质量的前提下，减少了传统淬火工艺中的一次加热过程，节约了大量的能源消耗。
由于便于实现流水线生产，不仅使生产周期大大缩短，生产效率得到显著提高，而且大幅度减轻了工人的劳动强度，同时获得了显著的经济效益。
生产实践表明，这项技术极具推广价值。
锻造余热淬火既适于少批量生产，又适于大批量生产，所以对各种需锻热的零件应进行性能研究、检测及验证。
