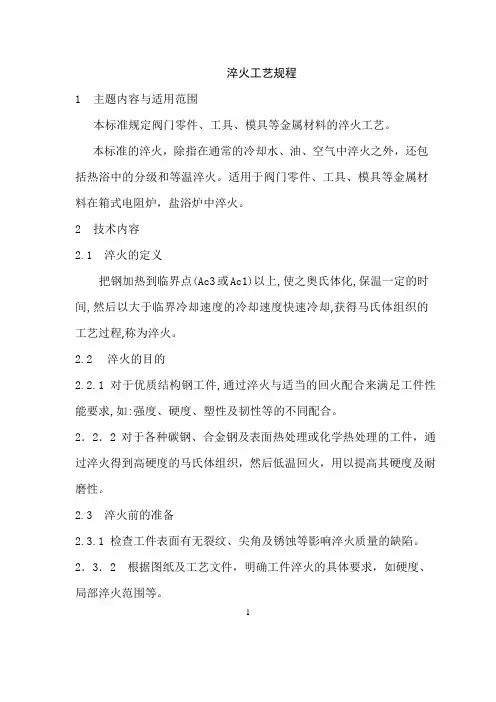

淬火工艺规程
淬火工艺规程
一、淬火前的准备
1、检查工件表面，不允许有碰伤、裂纹、锈斑、油垢及其他脏
物存在，油垢可用碱煮洗，锈斑可用喷砂或冷酸清洗。
2、准备淬火所用的工具，检查设备是否完好。
3、检查控温仪表指示是否正确。
4、工件形状复杂的，其中有不需要淬硬的孔眼、尖角或厚度变
化大的地方，为了防止变形和淬裂的危险均应采用堵塞或缠
绕石棉的方法，使工件各部分加热及冷却温度均匀。
5、要求工件表面不允许有氧化脱碳现象，要用硼砂酒精溶液涂
覆。
二、淬火规范
1、加热温度
（1）亚共析钢淬火加热温度为Ac3+30~50℃，一般在空气炉中加热比在盐浴中加热高10~30℃，采用油、硝盐淬火介质时，
淬火加热温度应比水淬提高20℃左右。
（2）共析钢、过共析钢淬火加热温度为Ac1+30~50℃，一般合金钢淬火加热温度为Ac1或Ac3+30~50℃。
（3）高速钢、高铬钢及不锈钢应根据要求合金碳化物溶入奥氏体的程度选择。过热敏感性强及脱碳敏感性强的钢，不易取上
限温度。
（4）低碳马氏体钢淬透性较低，应提高淬火温度以增大淬硬性；
中碳钢及中碳合金钢应适当提高淬火温度来减少淬火后片状
马氏体的相对量，以提高钢的韧性；高碳钢采用低温淬火或
快速加热可限制奥氏体固溶碳量，而增加淬火后板条马氏体
的含量，减少淬火钢的脆性。另外，提高淬火温度还会增加
淬火后的残余奥氏体量。
2、加热方法
（1）模具：室温进炉或300—400℃进炉，并在550—600℃时等温一段时间。
（2）弹簧或原材料（调质处理），可在淬火温度时进炉。
3、保温时间
加热与保温时间由零件入炉到达指定工艺温度所需升温时间（ι1），透热时间（ι2）及组织转变所需时间（ι3）组成。ι1+ι2由设备功率、加热介质及工件尺寸、装炉数量等因素决定，ι3则与钢材的成分、组织及热处理技术要求有关。普通碳钢及低合金钢在透热后保温5~15min即可满足组织转变的要求，合金结构钢透热后应保温15~25min。高合金工具钢、不锈钢等为了溶解原始组织中的碳化物，应在不使奥氏体晶粒过于粗化的前提下，适当提高奥氏体化温度，以缩短保温时间。
4、加热速度
对于形状复杂，要求畸变形小，或用合金钢制造的大型铸锻件，必须控制加热速度以保证减少淬火畸变及开裂倾向，一般以30~70℃/h限速升温到600~700℃，在均温一段时间后再以
50~100℃/h速度升温。形状简单的中、低碳钢、直径小于400mm 的中碳合金结构钢可直接到温入炉加热。
5、冷却
（1）根据不同钢材的种类选择冷却方法（见《热处理手册》—工艺基础P161—162）。
（2）冷却水温不可超过40℃。
（3）当工件冷却到300—400℃时，水的冷却能力太强，易使工件淬裂，尤其是当工件过热更易发生淬裂现象。
（4）工件在水中应作上下左右移动或将水强力搅动。
（5）淬火油应保持在20—60℃。
（6）油池应保持洁净，经常消除盐渣或污浊杂质，一般2—3应进行换新或过滤处理。
6、淬火介质
（1）按照淬火介质技术要求和冷却性能，正确地选用各类淬火介质。（2）淬火介质不应对热处理工件产生严重锈蚀。
（3）水槽中的水、水溶液不应含有过量有害物质。
（4）油槽中的淬火油混入少量水是极其有害的，会造成淬火软点或畸变。其含水量应小于0.05%（质量分数）。
（5）将淬火介质搅拌均匀后，从淬火槽有代表性的部位或中心部位取适量介质进行分析。经分析不符合技术要求时，适当调整，
甚至更换。
7、淬火槽
（1）淬火槽应保持工件表面各部位冷却均匀，一般应有循环搅拌和冷却装置。
（2）淬火槽的容积应适应持续淬火和工件在槽中移动的需要。（3）应及时清除淬火槽中的悬浮物和沉淀物。
（4）淬火槽要有槽盖，停用时加盖保护。油槽要定期清除。（5）淬火槽应装备分辨力不大于5℃的测温仪表。
三、淬火操作
1、工件浸入淬火介质应遵循的原则
（1）工件浸入淬火介质前在空气中预冷可以减少畸变，预冷时间t（s）=12+（3～4）d，d是危险截面厚度（mm）。
（2）工件在淬火介质中应根据其形状，沿不同方向作适当移动，以提高介质的冷却速度和减少工件畸变。
（3）轴类和圆筒形工件，从加热炉中取出后，应预冷片刻，垂直浸入淬火槽。
（4）圆盘形和薄板形工件，应使其轴向与液面平行浸入介质。（5）有凹面和不通孔的工件，凹面及不通孔开口向上浸入介质，以利排除蒸汽。
2、单介质淬火
工件在水中淬火冷至室温的时间一般是0.2～0.3s/mm，大型轴类工件为1.5～2s/mm，在轴中冷却一般工件是9～13s/mm。
3、双介质淬火
工件在水—油双介质淬火时，在水中停留时间：t（s）=K·D,
式中的D为工件最易开裂出的厚度，K为常数。
水—油双介质淬火水冷系数K
4、分级淬火
分级淬火时钢的临界直径比水淬和油淬都小，对于碳钢和低合金钢适用于小型工件（碳钢小于15mm，合金钢小于30mm）。工件尺寸大时，由于分级冷却速度缓慢，将得到非马氏体组织。
5、贝氏体等温淬火
（1）等温淬火适应于合金钢及W（C）＞0.6%的碳钢的小截面工件。
（2）严格控制等温槽温度，防止大批工件浸入槽内引起槽液温度上升。
（3）为了提高等温槽的冷却速度，等温槽中含水量可控制在
0.2%~0.4%（质量分数），高者可达1%~2%（质量分数）。
6、冷处理
（1）工件淬火未冷至室温不得放入冷装置，以免开裂。
（2）工件不易直接放入低温冷却液（干冰+酒精）。应先放入充有空气的低温箱，使之冷透后再投入冷室。
（3）工件放入冷装置后，仪器指示到预定低温后，应保持1.5～2h。
（4）工件从冷室取出后空冷，空气中的水会在表面结霜，应立
即檫干并涂以防锈油，以防生锈。
（5）为了消除冷处理过程中产生的内应力、工件深冷后应进行低温回火。
（6）一般钢冷处理后不回火，高速钢可在回火一次后进行冷处理。
7、工件的校正
（1）碳素钢冷却到150—200℃时取出在空气中校正。
（2）合金钢及高速钢冷到200—250℃时取出在空气中校正。
（3）工件应在加热条件下校直时，加热温度不得超过回火温度。

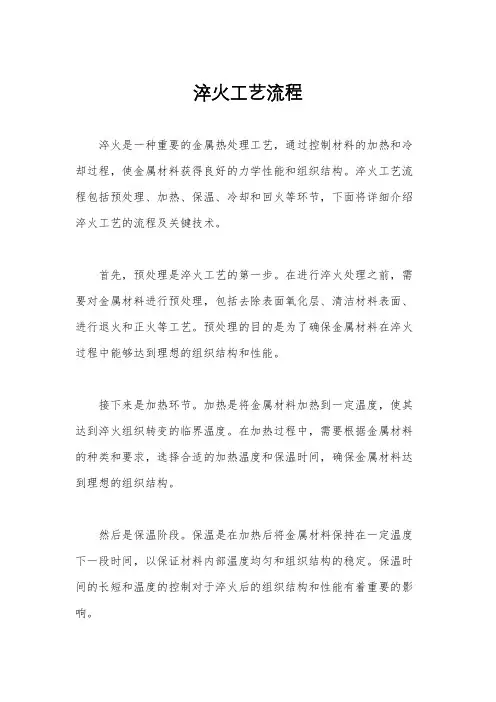

四、淬火工艺程序
除油—除锈—涂保护剂—凉干—进炉—加热—等温—升温—保温—淬火—（水或油或其他）—检验—（回火，见回火工艺）
五、检验
1、外观检验
工件表面不允许有裂纹和有害的伤痕（必要时可用磁粉探伤或其他无损检测方法检测）。锻造余热淬火工件，表面不能有折叠等缺陷。
2、表面硬度
硬度必须满足技术要求，根据不同类型的工件，不能超过表面硬度的误差范围。
淬回火件的表面硬度误差范围
3、金相组织
（1）中碳钢和中碳合金结构钢淬火后一般应得到马氏体。
（2）高碳工具钢和高碳低合金工具钢（包括轴承钢）正常淬火组织是均匀分布的未溶碳化物+隐晶马氏体（或少量细片
状马氏体）。
（3）高速钢淬火通常以晶粒度控制淬火质量。
4、畸变
淬火回火的畸变允许值不得超出下表的规定：
淬、回火件允许弯曲的最大值（mm）
