PVDF喷涂
PVDF涂料
PVDF氟碳涂料现状及市场前景姜才兴周福根( 宁波市科技园区东升科技发展有限公司 , 315103)摘要 : PVDF 氟碳涂料具有优异的耐候性和良好的耐腐蚀性 , 介绍该涂料的技术性能指标及在各领域中的应用。
关键词 : PVDF 氟碳涂料 ; 性能 ; 应用PVDF 氟碳涂料具有优异的户外耐候性 , 良好的耐腐蚀性和其他合成树脂不可匹敌的防污性、抗划伤性 , 在国外的建筑物上应用该涂料后 , 历经 30 多年风雨沧桑 , 装饰面貌依然如初 , 其极佳的效果引起了国内建筑、电子电器行业的青睐。
随着国民经济的高速发展 , 社会消费水准大幅度提升 , 对建筑物内外装饰和石油化工设备维护、涂装的要求越来越高 , 为 PVDF 的发展和应用提供了广阔的市场。
1 PVDF 主要生产商及性能指标PVDF 树脂是由 1 . 1- 二氟乙烯 (H 2 C = CF 2 ) 在自由引发剂的作用下聚合而成偏二氟乙烯均聚物 , 含氟量为 59 . 4 % [1] 。
1948 年该产品由美国杜邦公司研制而成 , 1950 年开始生产。
由于 PVDF 树脂不溶于一般有机溶剂 , 往往是悬浮分散体 , 为此需加入一定量的热塑性丙烯酸树脂 , 改进颜料分散性 , 提高漆膜对底材的附着力、粘度 , 改善涂膜的稳定性。
六十年代 PVDF 实现商品化生产 , 最早应用为美国 Penwalt 公司 , 在美国已有 30 年以上的业绩 , 如美国新泽西州大厦、大西洋城内赌城 , 日纳西州水族馆、亚特兰大体育馆等 , 装饰面貌基本如初。
目前世界上 PVDF 树脂主要供应商见表 1, PVDF 树脂的质量技术指标见表 2( 以 Kynar500 、 Kynar5000) 和国内上海三爱富材料公司 FR921 为例 ) 。
生产 PVDF 涂料的公司 , 则包括美国 PPG 、英国 ICI 、德国赫伯兹 ( Herbertz) 、荷兰 AKZO 、 NEBEL 等著名涂料公司 , 并占领中国 PVDF 涂料市场。
【doc】氟聚合物PVDF、ECTFE、PFA与FEP涂层的热喷涂特性
氟聚合物PVDF、ECTFE、PFA与FEP涂层的热喷涂特性44?有机氟工业Organo—FluorineIndustry2005年第3期业业业业掌译文I}带带带带蒂氟聚合物PVDF,ECTFE,PFA与FEP涂层的热喷涂特性摘要:借助于火焰喷涂和等离子体喷涂两种工艺过程,制备了氟聚合物PVDF,ECTFE,PFA与FEP的高品质热喷涂涂层.与传统的静电喷涂工艺相比,这两种喷涂工艺均为不需后热处理的一步喷涂工艺法.涂布前首先表征了聚合物原料的形貌与尺寸分布.利用光学显微镜,盐喷涂实验以及酸碱浸泡实验对两种工艺所制备的热喷涂涂层进行的研究表明:涂层致密,无孔且平滑;盐喷涂实验中无腐蚀现象发生;pH为一0.7与14的酸碱浸泡实验中仅PFA涂层表现良好,其他氟聚合物涂层均有少量被腐蚀现象.1前言众所周知,氟聚合物有突出的耐酸,耐碱,耐溶剂性,优良的热稳定性和不粘性,广泛地应用于航空,汽车,石油,医药与电子工业领域.氟聚合物一般可用两种方法制备涂层.一种方法是氟树脂水相分散液的湿法喷涂,需要260—360℃的热处理,这种方法可制备厚达1mm的平滑涂层;另一种方法是静电沉积法,首先是聚合物粉末通过静电喷枪喷涂到接地的工件上,然后是工件在接近聚合物熔融温度下加热以获得平滑无孔的涂层.本文描述一种制备涂层的热喷涂法,热喷涂法能够直接沉积出具有致密结构的涂层,无需后续的热处理工艺.这种工艺可用于热处理可能引起聚合物涂层损坏的应用领域,例如造纸与化学工业中大尺寸工件或结构中不粘涂层的制备.在本工作中,用传统的热喷涂工艺制备了几种氟聚合物涂层,并对其结构以及它们在几种强腐蚀性电解质中的耐腐蚀性进行了研究.2实验用常压等离子体喷涂与两种不同的火焰喷涂工艺分别制备了氟聚合物涂层.在等离子体喷涂中使用了瑞典的SulzerMemoA3000S系统,氩气和氢气的混合物作为等离子体发生气,载气为氩气.火焰喷涂设备分别为瑞典产附带了Metco6P一Ⅱ氧炔火焰喷枪与TeroDyn3500空气丙烷火焰喷枪的Sulzer MemoA3000S实验系统.粉末进料器分别为Sulzer MetcoPT一10进料器与TecFlo3500流化床粉末进料器.需要提及的是,TeroDyn火焰喷涂系统本身就是专门针对聚合物粉末设计而成,而其他两种热喷涂设备主要用于金属和陶瓷粉末的喷涂.聚合物原料分别为FluoroplastPVDF,HalarECTFE6014,TeflonPFA532—501以及TeflonFEP 532—8000与532—8110.所有这些氟聚合物粉末都是静电沉积中常用粉末,但在本研究中用于热喷涂实验,它们的一些特性见表1.这些聚合物的使用温度范围为一200—260~(2,最高使用温度为PFA的260℃,吸水率均很小.涂层的基材为合金钢Fe37(St37).表1氟聚合物PVDF,ECTFE,PFA与FEP的特性特性PVDFECTFEPFAFEP密度(s/cm)1.781.682.152.15熔点(℃)155—170240300—310250—280最高使用温度(oC)150166260205召氏硬度1370～8013751363～651355～66拉伸强度(MPa)35—5231—4828—3021—28挠曲强度(MPa)59—7548—21吸水率(As,I'M0.04<0.01<0.03<0.01D一579)(%)原料粉末的形貌和粒径分布分别用PhilipsSEM515扫描电镜和SympatecHelosV ectra激光粒径分析仪测试.所得涂层的微结构使用Olympus的MG光学显微镜观察.耐腐蚀性可用盐喷涂实验和两种液体浸泡实验检测.实验前显微镜ZeissmodelStemiSV8与holi—daydetectorElcometer136可以证实聚合物涂层均无孔.中性盐喷涂实验中,使用了浓度为5%的NaC1溶液,实验温度为+36℃,实验时间为17天(约为408小时).液体浸泡实验中,浸泡时间为60天,温度为+50℃,两种液体分别为pH为一0.7的30vo1%H2SO溶液与pH值为14的NaOH溶液.耐2005年第3期闫玉林?氟聚合物PVDF,ECTFE,PFA与FEP涂层的热喷涂特性?45? 腐蚀实验所用涂层及其沉积方法列于表3.3结果与讨论3.1聚合物粉体在热喷涂过程中,原料为火焰及等离子体电弧产生的高温所熔融.对于这些粉体材料有一些具体的要求,如,为使材料能够充分熔融而又不至于产生过度的结构降解,粉末必须有合适的粒子尺寸与分布,比较合适的粒子尺寸大约为5O～2001xm,更小的粉末不可用,因为在高温中会轻易地因过热而燃尽.本工作中使用了商业化的氟聚合物粉末是基于他们的易获得性.表2PVDF,ECTFE,PFA与FEP粉末的粒径分布注:10%,90%代表粒径低于所示尺寸的粒子所占重量百分比表3涂层的耐腐蚀性实验PVDF粉末的粒子形状对于热喷涂而言是最佳的,如表2和图1所示,PVDF粒子是球形的且分布较窄.当颗粒是球形且均一时,颗粒能够同时熔融且热降解最小,因此能够获得高品质的涂层.其他聚合物粉末的形貌是不规则的(如图2～图5),并且因用于静电喷涂的ECTFE,PFA和FEP粉末的离子平均尺寸非常小(如表2).TeflonFEP532—811O粉末的平均尺寸相对较大,但是粒子的尺寸分布比较宽.选用这种大小混杂,分布较宽的FEP粉末意图制备较厚的FEP涂层.尽管ECTFE,PFA和FEP粉末的粒子形貌与尺寸分布对于热喷涂不是最佳,但通过调整合适的喷涂参数仍可获得成功的热喷涂涂层.不过为优化喷涂参数以制备致密涂层并避免喷涂中聚合物的降解需花费较多精力.氟聚合物的等离子体的喷涂参数列于表4.聚合物的火焰喷涂需手工实施,基材的预热温度为180～280~C.表4氟聚合物PVDF,ECTFE,PFA与FEP的等离子体喷涂参数3.2涂层的微结构聚合物喷涂涂层的显微结构列于图6～图9.可以看出,所有的涂层均为致密无孔.聚合物涂层的厚度分别为,PVDF:200pan,ECTFE约3001~m, PFA约80pan,FEP为1001.~m.尽管通过调整喷涂参数如燃烧气体,载气以及预加热温度仍难获得较厚的涂层.对于FEP,尽管采用更粗糙的粉末,涂层的厚度仍只有1001xm.低的熔体粘度与低的降解温度导致FEP难以得到更厚的涂层.在火焰喷涂实验中,氟聚合物涂层厚度的排序类似于等离子体喷涂.3.3涂层的耐腐蚀性PVDF有中等程度的耐化学腐蚀性,并且易于遭受浓碱和热的有机胺的侵蚀.ECTFE的耐化学腐蚀性较好,但易于遭受热的氯化试剂,氧化性酸和胺的侵蚀.在除氟气,碱金属和一些稀有氟化物之外的环境中,PFA与FEP均具有突出的耐化学腐蚀46?有机氟工业Organo—FluorineIndustry2005年第3期性.这些氟树脂耐化学腐蚀性的差异是由于PFA与FEP为全氟化聚合物,而PVDF与ECTFE为部分氟化聚合物.导致聚合物分子结晶的碳,氟原子的图1FluoroplastPVDF粉末的形貌图3TofIon532-50IPFA粉末的形貌图5TofIorl532—8110FEP粉末的形貌盐喷涂实验中,所有涂层耐化学腐蚀性均很好,一方面是由于盐溶液在这些涂层中腐蚀性较小,另一方面涂层的无孑L使涂层很好地保护了基材.在H:SO的强酸性溶液浸泡实验中,火焰喷涂与等离子体喷涂所得PVDF涂层以及等离子体喷涂强键合以及氟原子的较小尺寸是氟聚合物耐化学腐蚀的原因.图2HaIat"6014ECTFE粉末的形貌图4TofIon532-8000FEP粉末的形貌所得PFA涂层均表现出良好的耐腐蚀性.对于ECTFE和FEP涂层,浸泡后涂层的部分区域发生了化学腐蚀.由于立体显微镜均证实这些涂层是完全致密的,因此,这些涂层的耐腐蚀性差异是由于材料性能差异所致.在NaOH的强碱性浸泡实验中,火焰喷涂PVDF涂层被部分腐蚀.PVDF在碱性溶液中中等程度的耐化学腐蚀性在文献[2]中也被提及.等离子体喷涂所得ECTFE涂层在碱液中仅有微量腐蚀,而等离子体喷涂所得PFA与FEP涂层在碱液浸泡中均无腐蚀.PFA与FEP在所有腐蚀性介质中均表现了突出的耐腐蚀性,除了在酸性溶液中,FEP涂层的表面有轻微的腐蚀.PFA与FEP突出的耐化学腐蚀性是由于二者结构的全氟化以及氧原子与碳原子之间强的键合.所有的涂层在腐蚀性实验中都保护了基材.2005年第3期闫玉林?氟聚合物PVDF,ECTFE,PFA与FEP涂层的热喷涂特性.47?图6等离子体喷涂PVDF涂层截面图图8等离子体喷涂PFA涂层截面图4结论借助于火焰喷涂与等离子体喷涂法制备PVDF,ECTFE,PFA与FEP聚合物涂层是可能的.尽管这些粉末更适用于静电沉积喷涂法,但是通过优化喷涂参数,仍可获得无孔且平滑的高品质涂层.氟聚合物涂层在盐喷涂实验中展示了良好的耐腐蚀性.在强碱与强酸性溶液中,某些氟聚合物涂层被轻微腐蚀,但应注意到这些溶液均具极强腐蚀性.另一方面,一些氟聚合物涂层在这些溶液中有中等程度的腐蚀,PFA涂层没有腐蚀现象发生.热喷涂法被证实是制造元器件耐腐蚀氟聚台物涂层的一种合适方法.这种方法具有灵活性,无需静电沉积后的热处理工艺.然而,无孔涂层的制备要求精确的参数优化.如果具备适用于热喷涂的特殊粉体,氟聚合物涂层的制备将更加容易.另外,应当采用更适合于聚合物材料的热喷涂工艺.采用精确的温度控制,以及能够防止聚合物过热分解的低图7等离子体喷涂EGTFE涂层截面图图9等离子体喷涂FEP涂层截面图温火焰或类似的低温热源也是必要的.参考文献1H.I.Rowan,Thermoplasticfluoropolymersofengineering plastics,in:EngineeredMaterialsHandbook,vo1.2,ASM hatemational,MetalsPark,OH,1988,PP.115—119.2E.Norman,Finishing(1995)26—28.3S.Grainger(Ed.),EngineeringCoatings--DesignandAp. plication,AbingtonPubhshing,Abington,1989,PP.139—144.4D.V.Rosato,RosatoPlasticsEncyclopediaandDictiona- ry,HanserPublisher's,Passau,Germany,1993,PP.234—235.5J.Brandrup,E.H.Immergnt,E.A.Gnflke(FAs.),Pol- ymerHandbook,4thed.,Wiley,NewY ork,1999,P.V31.(闫玉林译)。
电泳喷涂和氟碳喷涂
所谓电泳涂装，是将被涂物浸渍在水溶性涂料中作为阳极（阳极电泳），另设一与其相对应的阴极，在两极间通直流电，靠电流所产生的物理化学作用，使涂料均匀涂在被涂物上的一种涂装技术。
电泳涂装必须使用电泳漆，电泳漆通常又称水溶性涂料，电泳漆与蒸馏水必须按一定比例进行稀释，才能使用。
电泳涂装一般包括四个同时进行的过程：1、电泳：在直流电场的作用下，正，负带电胶体粒子向负，正方向运动，也称泳动。
2、电解：电极上分别进行着氧化还原反应，反而在电极上形成氧化与还原现象。
3、电沉积：由于电泳作用，移至阳极附近的带电胶体粒子在模板表体放出电子，而呈不溶状态沉积，析出的现象，此时漆膜形成。
4、电渗：在电场作用下，固相不动，而液相移动的现象。
电渗作用使漆膜内所含水份逐渐被排到涂膜外，最后形成几乎连电流也通不过去，含水率极低，电阻相当高的致密漆膜。
5、铁红环氧电泳漆为例：该电泳漆系改性环氧树脂，丁醇，乙醇胺，滑石粉，铁红的物质组成，电泳漆与蒸馏水混合后，在直流电场的作用下，即分离成带正电荷的阳离子和带负电荷的阴离子，并进行一系列复杂的物理化学胶体化学，电化学变化过程。
电泳涂装的方法及技巧（1）一般金属表面的电泳涂装，其工艺流程为：预清理→上线→除油→水洗→除锈→水洗→中和→水洗→磷化→水洗→钝化→电泳涂装→槽上清洗→超滤水洗→烘干→下线。
（2）被涂物的底材及前处理对电泳涂膜有极大影响。
铸件一般采用喷砂或喷丸进行除锈，用棉纱清除工件表面的浮尘，用80#～120#砂纸清除表面残留的钢丸等杂物。
钢铁表面采用除油和除锈处理，对表面要求过高时，进行磷化和钝化表面处理。
黑色金属工件在阳极电泳前必须进行磷化处理，否则漆膜的耐腐蚀性能较差。
磷化处理时，一般选用锌盐磷化膜，厚度约1～2μm，要求磷化膜结晶细而均匀。
（3）在过滤系统中，一般采用一级过滤，过滤器为网袋式结构，孔径为25～75μm。
电泳涂料通过立式泵输送到过滤器进行过滤。
从综合更换周期和漆膜质量等因素考虑，孔径50μm 的过滤袋最佳，它不但能满足漆膜的质量要求，而且解决了过滤袋的堵塞问题。
氟碳喷涂和粉末喷涂的区别

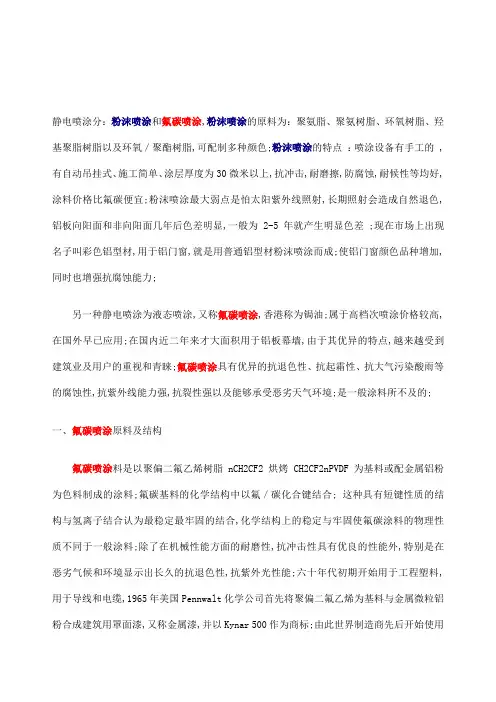

静电喷涂分：粉沫喷涂和氟碳喷涂,粉沫喷涂的原料为：聚氨脂、聚氨树脂、环氧树脂、羟基聚脂树脂以及环氧／聚酯树脂,可配制多种颜色;粉沫喷涂的特点：喷涂设备有手工的 ,有自动吊挂式、施工简单、涂层厚度为30微米以上,抗冲击,耐磨擦,防腐蚀,耐候性等均好,涂料价格比氟碳便宜;粉沫喷涂最大弱点是怕太阳紫外线照射,长期照射会造成自然退色,铝板向阳面和非向阳面几年后色差明显,一般为2-5年就产生明显色差 ;现在市场上出现名子叫彩色铝型材,用于铝门窗,就是用普通铝型材粉沫喷涂而成;使铝门窗颜色品种增加,同时也增强抗腐蚀能力;另一种静电喷涂为液态喷涂,又称氟碳喷涂,香港称为锔油;属于高档次喷涂价格较高,在国外早已应用;在国内近二年来才大面积用于铝板幕墙,由于其优异的特点,越来越受到建筑业及用户的重视和青睐;氟碳喷涂具有优异的抗退色性、抗起霜性、抗大气污染酸雨等的腐蚀性,抗紫外线能力强,抗裂性强以及能够承受恶劣天气环境;是一般涂料所不及的;一、氟碳喷涂原料及结构氟碳喷涂料是以聚偏二氟乙烯树脂 nCH2CF2 烘烤 CH2CF2nPVDF 为基料或配金属铝粉为色料制成的涂料;氟碳基料的化学结构中以氟／碳化合键结合; 这种具有短键性质的结构与氢离子结合认为最稳定最牢固的结合,化学结构上的稳定与牢固使氟碳涂料的物理性质不同于一般涂料;除了在机械性能方面的耐磨性,抗冲击性具有优良的性能外,特别是在恶劣气候和环境显示出长久的抗退色性,抗紫外光性能;六十年代初期开始用于工程塑料,用于导线和电缆,1965年美国Pennwalt化学公司首先将聚偏二氟乙烯为基料与金属微粒铝粉合成建筑用罩面漆,又称金属漆,并以Kynar 500作为商标;由此世界制造商先后开始使用Kynar 500制造出各自的氟碳涂料罩面漆,来满足高档建筑室内外铝材的涂装,广泛颜色的选择,美丽庄重的外观,及耐久性为世界各地许多宏伟的幕墙建筑增添了光彩;涂料制造商对涂层使用寿命的保证开始为10年、15年发展到能保证20年;美国研究机构曾对氟碳涂料及超级涂料、一般涂料做过测试比较,分别涂层的样件放在美国佛罗里达州灼热阳光照射,以及在潮湿含盐份空气的恶劣环境下暴露12年,实际证明氟碳涂料的稳定性和耐久性比其他两种涂料高30个和80百分点,氟碳涂料保证了在各种恶劣环境下使用;世界各地许多氟碳涂料生产商,普遍采用Kynar 500或Hylar 5000作为氖碳涂料的基料 ;国内还没有正规经过鉴定的生产商;主要生产氟碳涂料的厂商有：1.英国1CI公司；2．美国PPG公司；3．美国Valspar华士巴公司；4．DNT Singapore大日本漆新加坡公司； 5．日本Kawsai关西涂料公司； 6．韩国Korea chemical公司；7．台湾峰源制漆公司；二、氟碳喷涂技术要求和标准氟碳喷涂作为高档的表面涂装工艺手段,整个过程的质量要求极为严格,除氟碳涂料制造厂需获得质量许可才能生产Kynar 500为基料的氟碳涂料外 ,用涂料厂商的整个表面处理工艺过程,包括前处理过程,喷涂过程到固化过程都需有严格的质量控制, 以保证铝材涂装的质量 ;在氟碳喷涂氟碳喷涂的主要指标;在AAMA标准中,多处提到以美国南佛罗里达州作为测试标准,是因为那里的气候以潮湿、高温,阳光直照而着称,因此认为是对涂层质量检查的恶劣环境;氟碳喷涂质量;它们是：1．英国BS6496-1984标准"建筑铝合金型材,板材的涂装标准";2．德国GSBRAL-RC 631 1994标准"建筑铝材质量检查标准;3．澳大利亚AS3715-1989标准"金属材涂装标准";4．南非SABS一1993"建筑室外铝材涂装标准";5．瑞士"建筑业使用铝材涂装标准"1994;美国建筑制造业协会标准摘AAMA一605．02．90三、氟碳喷涂的设备及工艺氟碳涂料本身性能决定,喷涂设备必须保证有出色的雾化效果,保证喷涂层的均匀性,氟碳涂料中的金属微粒的分布,直接影响涂层的外观效果;涂层均匀,质量优秀的氟碳涂层具有金属光泽,颜色鲜明、明显的立体感;而使用不合适的喷涂设备的氟碳喷涂层,会产生颜色不均,表面有阴影或涂层不牢;大大影响了氟碳的装饰效果,为了达到好的喷涂效果,均采用高压静电电气喷枪;美国、日本、德国等国生产出各种形式的各种牌号喷枪;各有特点; 氟碳喷涂氟碳喷涂工艺流程为：前处理流程：铝材的去油去污→水洗→碱洗脱脂→水洗→酸洗→水洗→铬化→水洗→纯水洗喷涂流程：喷底漆→面漆→罩光漆→烘烤180-250℃→质检多层喷涂工艺以三次喷涂简称三喷,喷底面漆、面漆及罩光漆和二次喷涂底漆、面漆; 1．前处理的目的：在铝合金型材、板材进行喷涂前,工件表面要经过去油去污及化学处理,以产生铬化膜,增加涂层和金属表面结合力和防氧化能力,有利于延长漆膜的使用年限; 2．底漆涂层：作为封闭底材的底漆涂层,其作用在于提高涂层抗渗透能力,增强对底材的保护,稳定金属表面层,加强面漆与金属表面的附着力,可以保证面漆涂层的颜色均匀性,漆层厚度一般为5-10微米;3．面漆涂层：面漆涂层是喷涂层关键的一层 ,在于提供铝材所需要的装饰颜色,使铝材外观达到设计要求,并且保护金属表面不受外界环境大气,酸雨,污染的侵蚀,防止紫外线穿透;大大增强抗老化能力,面漆涂层是喷涂中最厚的一层漆层,漆层厚度一般为23-30微米; 4．罩光漆涂层：罩光漆涂层也称清漆涂层, 主要目的是更有效地增强漆层抗外界侵蚀能力,保护面漆涂层,增加面漆色彩的金属光泽,外观更加颜色鲜明,光彩夺目,涂层厚度一般为5-10微米;三喷涂层总厚度一般为40-60微米,特殊需要的可以加厚;5．固化处理：三喷涂层一般需要二次固化,铝材进入固化炉处理,固化温度一般在180℃-250℃之间,固化时间为15-25分钟,不同氟碳涂料生产厂家 ,都会根据自己的涂料,提供最佳的温度和时间;氯碳喷涂厂锔油厂也有的根据自己经验把三喷时的两次固化改为一次固化;。
pvdf隔膜涂层的原理-概述说明以及解释
pvdf隔膜涂层的原理-概述说明以及解释1.引言1.1 概述PVDF隔膜涂层的原理是一种应用广泛的技术，它基于PVDF材料的特性，通过一系列的工艺加工制备而成。
PVDF隔膜涂层具有优异的性能，可以应用于多个领域，例如电池制造、膜分离、膜电极等。
本文将详细介绍PVDF隔膜涂层的原理，以及其在各个领域中的应用。
在PVDF隔膜涂层的原理中，PVDF材料的特性起着重要的作用。
PVDF，即聚偏氟乙烯，是一种高性能的聚合物材料。
它具有良好的机械性能、化学稳定性以及热稳定性。
PVDF材料不仅具有优异的耐腐蚀性能，还具有优良的耐温性和耐磨性。
这些特性使得PVDF材料成为隔膜涂层的理想选材。
隔膜涂层在PVDF材料中起到了重要的作用。
通过对PVDF材料进行涂层处理，可以获得一层均匀且密实的涂层，提高了材料的表面性能。
隔膜涂层在PVDF材料中形成了一层保护膜，可以减少材料的氧化反应，提高材料的稳定性。
此外，隔膜涂层还可以增强PVDF材料的电导率和机械性能，提高材料的使用寿命。
在PVDF隔膜涂层的工艺中，首先需要将PVDF材料制备成膜状。
然后，通过不同的涂覆方法，将涂料均匀地涂布在PVDF膜的表面。
涂布后，需要进行干燥和固化处理，使涂层与PVDF膜紧密结合，形成一层坚固的隔膜涂层。
总之，PVDF隔膜涂层的原理基于PVDF材料的特性和隔膜涂层的作用。
通过合理的工艺处理，可以制备出具有优异性能的PVDF隔膜涂层。
隔膜涂层在提高PVDF材料的稳定性、电导率和机械性能方面起到了重要的作用。
这种技术的应用前景广阔，将在未来的科学研究和工程应用中发挥重要的作用。
1.2文章结构文章结构的目的是为了给读者提供一个清晰而系统的框架，以便他们可以更好地理解和掌握PVDF隔膜涂层的原理。
为实现这一目的，本文将按照以下结构进行组织:1. 引言1.1 概述1.2 文章结构1.3 目的2. 正文2.1 PVDF隔膜涂层的原理2.1.1 PVDF材料的特性2.1.2 隔膜涂层的作用2.1.3 隔膜涂层的工艺2.2 要点22.2.1 子要点12.2.2 子要点22.2.3 子要点32.3 要点32.3.1 子要点12.3.2 子要点22.3.3 子要点33. 结论3.1 总结3.2 展望3.3 结论文章结构的设计旨在从整体上向读者呈现一个有条理的信息框架。
氟碳喷涂和粉末喷涂的区别
氟碳喷涂和粉末喷涂的区别静电喷涂分：粉沫喷涂和氟碳喷涂，粉沫喷涂的原料为：聚氨脂、聚氨树脂、环氧树脂、羟基聚脂树脂以及环氧／聚酯树脂，可配制多种颜色。
粉沫喷涂的特点：喷涂设备有手工的，有自动吊挂式、施工简单、涂层厚度为30微米以上，抗冲击，耐磨擦，防腐蚀，耐候性等均好，涂料价格比氟碳便宜。
粉沫喷涂最大弱点是怕太阳紫外线照射，长期照射会造成自然退色，铝板向阳面和非向阳面几年后色差明显，一般为2-5年就产生明显色差。
现在市场上出现名子叫彩色铝型材，用于铝门窗，就是用普通铝型材粉沫喷涂而成。
使铝门窗颜色品种增加，同时也增强抗腐蚀能力。
另一种静电喷涂为液态喷涂，又称氟碳喷涂，香港称为锔油。
属于高档次喷涂价格较高，在国外早已应用。
在国内近二年来才大面积用于铝板幕墙，由于其优异的特点，越来越受到建筑业及用户的重视和青睐。
氟碳喷涂具有优异的抗退色性、抗起霜性、抗大气污染(酸雨等)的腐蚀性，抗紫外线能力强，抗裂性强以及能够承受恶劣天气环境。
是一般涂料所不及的。
一、氟碳喷涂原料及结构氟碳喷涂料是以聚偏二氟乙烯树脂nCH2CF2 烘烤(CH2CF2)n(PVDF) 为基料或配金属铝粉为色料制成的涂料。
氟碳基料的化学结构中以氟／碳化合键结合。
这种具有短键性质的结构与氢离子结合认为最稳定最牢固的结合，化学结构上的稳定与牢固使氟碳涂料的物理性质不同于一般涂料。
除了在机械性能方面的耐磨性，抗冲击性具有优良的性能外，特别是在恶劣气候和环境显示出长久的抗退色性，抗紫外光性能。
六十年代初期开始用于工程塑料，用于导线和电缆，1965年美国Pennwalt化学公司首先将聚偏二氟乙烯为基料与金属微粒铝粉合成建筑用罩面漆，又称金属漆，并以Kynar 500作为商标。
由此世界制造商先后开始使用Kynar 500制造出各自的氟碳涂料罩面漆，来满足高档建筑室内外铝材的涂装，广泛颜色的选择，美丽庄重的外观，及耐久性为世界各地许多宏伟的幕墙建筑增添了光彩。
氟碳喷涂
氟碳喷涂是什么发布者：发布时间：2014-02-06 阅读：109次氟碳喷涂定义在国内近二年来才大面积用于铝板幕墙，由于其优异的特点，越来越受到建筑业及用户的重视和青睐。
氟碳喷涂具有优异的抗褪色性、抗起霜性、抗大气污染(酸雨等)的耐腐蚀性，抗紫外线能力强，抗裂性强以及能够承受恶劣天气环境。
是一般涂料所不及的。
氟碳喷涂原料及结构一种静电喷涂，也是液态喷涂的方式，称为氟碳喷涂，香港称为锔油。
氟碳喷涂具有优异的抗褪色性、抗起霜性、抗大气污染(酸雨等)的腐蚀性，抗紫外线能力强，抗裂性强以及能够承受恶劣天气环境。
是一般涂料所不及的。
氟碳喷涂料是以聚偏二氟乙烯树脂nCH2CF2 烘烤 (CH2CF2)n(PVDF) 为基料或配金属铝粉为色料制成的涂料。
氟碳基料的化学结构中以氟/碳化合键结合。
这种具有短键性质的结构与氢离子结合成为最稳定最牢固的结合，化学结构上的稳定与牢固使氟碳涂料的物理性质不同于一般涂料。
除了在机械性能方面的耐磨性，抗冲击性具有优良的性能外，特别是在恶劣气候和环境显示出长久的抗退色性，抗紫外光性能。
六十年代初期开始用于工程塑料，用于导线和电缆，1965年美国Pennwalt化学公司首先将聚偏二氟乙烯为基料与金属微粒铝粉合成建筑用罩面漆，又称金属漆，并以Kynar 500作为商标。
由此世界制造商先后开始使用Kynar 500制造出各自的氟碳涂料罩面漆，来满足高档建筑室内外铝材的涂装，广泛颜色的选择，美丽庄重的外观，及耐久性为世界各地许多宏伟的幕墙建筑增添了光彩。
涂料制造商对涂层使用寿命的保证开始为10年、15年发展到能保证20年。
美国研究机构曾对氟碳涂料及超级涂料、一般涂料做过测试比较，分别涂层的样件放在美国佛罗里达州灼热阳光照射，以及在潮湿含盐份空气的恶劣环境下暴露12年，实际证明氟碳涂料的稳定性和耐久性比其他两种涂料高30个和80百分点，氟碳涂料保证了在各种恶劣环境下使用。
金属喷漆与氟碳喷涂有什么区别？济南龙标装饰材料有限公司 2010-8-26推荐喷漆其实是一种涂装方法，也就是采用气体压力下的喷枪把涂料喷涂到器具表面，和涂料类型没有必然联系。
锂电pvdf工艺流程
锂电pvdf工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、PVDF 简介。
PVDF（聚偏氟乙烯）是一种高性能的聚合物材料，具有优异的化学稳定性、耐腐蚀性、耐高温性和机械强度等特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PVDF喷涂
聚偏氟乙烯。
Polyvinylidene fluoride;PVDF
PVDF常态下为半结晶高聚物，结晶度约为50%。
迄今报道有α、β、γ、δ及ε等5种晶型，它们在不同的条件下形成，在一定条件(热、电场、机械及辐射能的作用)下又可以相互转化。
在这5种晶型中，β晶型最为重要，作为压电及热释电应用的PVDF主要是含有β晶型。
资料
[-CH2-CF2-]-
白色粉末状结晶性聚合物。
密度1.75-1.78g/cm3。
玻璃化转变温度-39℃，脆化温度-62℃，熔点170℃，热分解温度350℃左右，长期使用温度－40～150℃。
可用一般热塑性塑料加工方法成型。
其突出特点是机械强度高，耐辐照性好。
具有良好的化学稳定性，在室温下不被酸、碱、强氧化剂和卤素所腐蚀，发烟硫酸、强碱、酮、醚绵少数化学药品能使其溶胀或部分溶解，二甲基乙酰胺和二甲基亚砜等强极性有机溶剂能使其溶解成胶体状溶液。
最常见的工艺为乳液聚合法和悬浮聚合法。
(MPa) > 40
PVDF树脂主要是指偏氟乙烯均聚物或者偏氟乙烯与其他少量含氟乙烯基单体的共聚物，PVDF树脂兼具氟树脂和通用树脂的特性，除具有良好的耐化学腐蚀性、耐高温性、耐氧化性、耐候性、耐射线辐射性能外，还具有压电性、介电性、热电性等特殊性能，是目前含氟塑料中产量名列第二位的大产品，全球年产能超过4.3万吨。
PVDF应用主要集中在石油化工、电子电气和氟碳涂料三大领域，由于PVDF良好的耐化学性、加工性及抗疲劳和蠕变性，是石油化工设备流体处理系统整体或者衬里的泵、阀门、管道、管路配件、储槽和热交换器的最佳材料之一。
其良好的化学稳定性、电绝缘性能，使制作的设备能满足TOCS 以及阻燃要求，被广泛应用于半导体工业上高纯化学品的贮存和输送，近年来采用PVDF 树脂制作的多孔膜、凝胶、隔膜等，在锂二次电池中应用，目前该用途成为PVDF需求增长最快的市场之一。
PVDF是氟碳涂料最主要原料之一，以其为原料制备的氟碳涂料已经发展到第六代，由于PVDF树脂具有超强的耐候性，可在户外长期使用，无需保养，该类涂
料被广泛应用于发电站、机场、高速公路、高层建筑等；目前在我国以偏氟乙烯为含氟单体和其他含氟单体共聚的涂料用常温固化型氟碳树脂尚未出现，在这方面具有巨大的发展空间。
另外PVDF树脂还可以与其他树脂共混改性，如PVDF与ABS树脂共混得到复合材料，已经广泛应用于建筑、汽车装饰、家电外壳等。
产品介绍
PVDF是由纯度≥99.99%的偏氟乙烯（VDF）均聚而成的涂料用PVDF可熔性氟碳树脂。
有70%PVDF树脂制成的氟碳涂料经喷涂或辊涂等工艺经烘烤制成的漆膜具有无与伦比的超耐候性能及加工性能。
完全符合美国建筑材料标准AAMA2605及中华人民共和国行业标准HG/T3793-2005。
PVDF不但有很强的耐磨性和抗冲击性能，而且在极端严酷与恶劣的环境中有很高的抗褪色性与抗紫外线性能。
PVDF是目前含氟塑料中产量名列第二位的大产品，全球年产能超过5.3万吨。
产品特性
1、PVDF具有优良的耐化学腐蚀性、优良的耐高温色变性和耐氧化性。
2、PVDF具有优良的耐磨性、柔韧性、很高的抗涨强度和耐冲击性强度。
3、PVDF具有优良的耐紫外线和高能辐射性。
4、PVDF亲水性较差。
