同济大学《房屋建筑学》(第4版)复习笔记-常用结构体系所适用的建筑类型(圣才出品)
房屋建筑学 小抄版 笔记
一、建筑结构体系的分类：1、水平结构体系：包括梁、板、屋盖.作用：竖直方向上承受竖向荷载并传送至柱，在水平方向上起隔板作用，保持竖向结构的稳定.2、竖向结构体系：包括柱、墙、筒体。
作用：竖直方向上承受水平结构传来的全部荷载并传给基础体系，水平方向上抵抗水平作用力（风载地震），并传给基础体系。
3、基础结构体系：由独立基础、条形基础、交叉基础、片筏基础、箱形基础以及柱、沉井组成。
作用：把上2种结构体系传来的重力荷载全部传给地基。
承受地面以上的上部结构传来的水平作用力并传给基础，限制整个结构的沉降，避免不允许的不均匀沉降和结构的滑移。
二、框架结构1、框架结构体系：指沿房屋的纵墙和横墙均采用框架来承重和抵抗侧力的主要构件所构成的结构体系2、框架结构的优缺点优点：建筑平面布置灵活可自由分隔空间提供较大的内部空间构件简单施工方便建筑立面处理方便结构自重轻缺点:柔性较大抗侧力能力差风荷载作用下的水平位移较大地震荷载作用下非结构性构件破坏严重3、框架结构的布置原则：○1结构平面形状和立面体型尽可能简单规则○2控制结构高宽比○3尽量统一柱网及层高以减少构件种类规格○4房屋的总长度宜控制在最大伸缩缝间距内○5框架结构的基础埋深不宜太浅自身刚度应可能大一些三、剪力墙结构1、剪力墙结构体系：只用钢筋混凝土墙板来承受竖向荷载和水平荷载的空间结构2、剪力墙结构体系的优缺点：优点：1承重围护分隔抗风抗震溶为一体利用材料经济合理2整体性强抗侧刚度大承载力容易满足3抗震性能好缺点：1墙体较密建筑平面布置和空间利用受到限制2结构自重较大自振周期短地震作用大3、框架剪力墙的布置要求1、抗震设防的剪力墙结构宜双向布置剪力墙。
2、剪力墙沿两个主轴方向对称、均匀、分散、周边原则布置，使结构体系的抗侧刚度中心尽量与质量中心接近。
3、适宜布置位置：（1）楼梯间、电梯间（2）横向剪力墙不知在接近房屋端部，但非尽端（3）建筑平面的复杂位置。
4、不宜布置：建筑物尽端伸缩缝沉降缝防震缝两侧纵向剪力墙端开间。
同济大学《房屋建筑学》(第4版)典型题(含考研真题)详解-建筑空间构成及组合(圣才出品)
第2篇建筑空间构成及组合一、填空题1．赖特的古根海姆美术馆和贝律铭的华盛顿美国国家美术馆东馆是运用______。
【答案】几何形构图2．高层建筑按体型可分为塔式和板式，从______来说，板式高层抵抗水平力的能力不如塔式高层。
【答案】结构性能3．公共建筑设计中有______、______、______、______和______的空间组合形式。
【答案】分隔性；连续性；观演性；高层性；综合性二、单项选择题1．下列设计商住楼平面时的做法，错误的是（）。
A．厨房卫生间尽可能集中靠边布置B．利用住宅楼梯，帮助疏散商业人流C．尽量使住宅进深轴线尺寸规格统一D．尽量采用住宅外凸楼梯间形式【答案】B【解析】商住楼是指该楼的使用性质为商、住两用，商住楼一般底层（或数层）为商场、商店、商务，其余为住宅的综合性大楼。
设计商住楼平面时不允许利用住宅楼梯帮助疏散商业人流。
2．纽约古根汉姆美术馆展厅布置方式是（）。
A．多线式B．簇团式C．串联式D．并联式【答案】C【解析】纽约古根汉姆美术馆展厅，是逐层向上悬挑增大展廊空间的，这样处理调整了因透视变化而产生后退变薄的问题，取得了良好的空间尺度效果，布置方式是串联式，展线布置在外围螺旋形坡道上。
3．1927年美国的佩里提出的概念是（）。
A．邻里单位B．田园城市C．光辉城市D．卫星城市【答案】A【解析】1927年美国的佩里提出“邻里单位”的概念，是较早地从理论上以居住地域作为基本的构成单元。
4．下列关于建筑疏散设计的陈述哪一项是正确的？（）A．低层建筑考虑平面疏散，高层建筑考虑垂直疏散B．疏散设计是指建筑物内部与外部交通联系的设计C．疏散设计是以功能要求疏散作为出发点的D．有大流量的人流集散主要依靠自动扶梯【答案】B【解析】高层建筑也要考虑平面疏散；人流疏散分为正常疏散和紧急疏散两种情况，疏散设计应以紧急疏散作为出发点；自动扶梯不能用作火灾时的紧急疏散口。
5．下列图示三个展览馆的展览空间组合的类型，从左到右分别是（）。
同济大学《房屋建筑学》(第4版)复习笔记-第五篇至第六篇(圣才出品)
圣才电子书 十万种考研考证电子书、题库视频学习平台
②热加工厂房—在高温或熔化状态下进行生产的车间。 ③恒温恒湿厂房—在稳定的温湿度状态下进行生产的车间。 ⑤洁净厂房—为保证产品质量，在无尘无菌，无污染的洁净状况下进行生产的车间。 （3）按厂房层数分类 ①单层厂房：广泛应用于机械、冶金等工业，适用于有大型设备及加工件，有较大动荷 载和大型起重运输设备、需要水平方向组织工业流程和运输的生产项目。 ②多层厂房：用于电子、精密仪器、食品和轻工业，适用于设备、产品较轻、竖向布置 工艺流程的生产项目。 ③混合层数厂房：同一厂房内既有多层也有单层，单层或跨层内设置大型生产设备，多 用于化工和电力工业。 （4）科研、生产、储存综合建筑（体） 在同一建筑里既有行政办公、科研开发，又有工业生产、产品储存的综合性建筑，是现 代高新产业界出现的新型建筑。
平行。对建筑围护结构有一些具体要求，见表 2-1 和表 2-2。
表 2-1 恒温恒湿厂房对外墙、屋顶等的要求表
室温允许 波动范围
最大传热系数（W／（m2·K））
外墙 外墙朝向 楼层
（括号内为热惰性指标）
外墙 内墙和楼板 屋顶 顶棚
≥±1℃ 宜减少外墙 宜北向宜
1.0
1.2
避免顶层
±0.5℃ 不宜有外墙 北向
上横向运行。
十万种考研考证电子书、题库视频学习平台
②工作制
a．重级工作制（工作时间>40％）
b．中级工作制（工作时间>25％～40％）
c．轻级工作制（工作时间>15％～25％）
③注意事项
注意厂房跨度和吊车跨度的关系，使厂房的宽度和高度满足吊车运行的需要，并在柱间
适当位置设置通向吊车司机室的钢梯及平台。

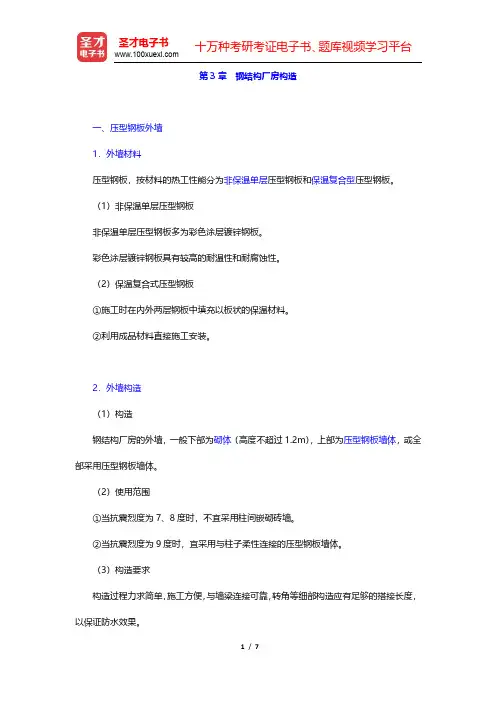

同济大学《房屋建筑学》(第4版)复习笔记-钢结构厂房构造(圣才出品)
第3章钢结构厂房构造一、压型钢板外墙1．外墙材料压型钢板，按材料的热工性能分为非保温单层压型钢板和保温复合型压型钢板。
（1）非保温单层压型钢板非保温单层压型钢板多为彩色涂层镀锌钢板。
彩色涂层镀锌钢板具有较高的耐温性和耐腐蚀性。
（2）保温复合式压型钢板①施工时在内外两层钢板中填充以板状的保温材料。
②利用成品材料直接施工安装。
2．外墙构造（1）构造钢结构厂房的外墙，一般下部为砌体（高度不超过1.2m），上部为压型钢板墙体，或全部采用压型钢板墙体。
（2）使用范围①当抗震烈度为7、8度时，不宜采用柱间嵌砌砖墙。
②当抗震烈度为9度时，宜采用与柱子柔性连接的压型钢板墙体。
（3）构造要求构造过程力求简单，施工方便，与墙梁连接可靠，转角等细部构造应有足够的搭接长度，以保证防水效果。
3．围护结构（外墙、屋面板）的保温层厚度确定（1）寒冷和严寒地区冷加工车间的门窗可以采用保温性较好的构造形式，也应提高门窗缝隙的密封性。
（2）外墙及屋面的保温能力可以其热阻大小来衡量。
围护结构热阻的取值应取最小总热阻。
二、压型钢板屋顶1．钢结构厂房屋面（1）钢结构厂房屋面采用压型钢板有檩体系，在钢架斜梁上设置C型或Z型冷轧薄壁钢檩条，再铺设压型钢板屋面。
（2）彩色压型钢板屋面施工速度快，重量轻，表面带有色彩涂层，防锈、耐腐、美观，适应性较强。
2．压型钢板屋面（1）构造做法与墙体做法类似。
（2）主要包括压型钢板屋面及檐沟构造做法（图3-1）、屋脊节点构造、檐沟构造做法、双层板屋面构造、内天沟构造做法。
图3-1 压型钢板屋面及檐沟构造3．屋面采光（1）屋面采光一般采用平天窗，但天窗采光板与屋面板相接处防水处理要可靠。
（2）主要包括天窗采光带构造做法（图3-2）和屋面变形缝构造做法（图3-3）。
图3-2 天窗采光带构造图3-3 屋面变形缝构造4．厂房屋面的保温隔热（1）厂房屋面的保温隔热应视具体情况而确定。
一般厂房高度较大，屋面对工作区的冷热辐射影响随高度的增加而减小。
房屋建筑学复习ss
圈梁的作用有（ D ）。 Ⅰ、加强房屋整体性 Ⅱ、提高墙体承载能力 Ⅲ、减少由于地基不均匀沉降引起的墙体开裂 Ⅳ、增强墙体的稳
层厚度中哪个是错误的（C）。 A．水泥砂浆：5-7mm B．混合砂浆：7-9mm C．麻刀灰：≤5mm D．纸筋灰：≤2mm 在工程中，往往采用低 强度的砂浆打底，高 强度的砂浆粉面。
7度抗震设防多层砌体房屋的以下局部尺寸，（D）不符合《建筑抗震设计规 范》要求。
A．承重窗间墙宽100cm B．承重外墙尽端至门窗洞边最小距离100cm C．非承重外墙尽端至门窗洞边最小距离100cm D．无锚固女儿墙高60cm
建筑变形缝
三种缝隙的比较（基础和地面以上、宽度如何设定） 变形缝处结构布置方式
– 双墙或双柱 – 垂直结构分别或单边退开 – 简支的水平构件做过渡处理
盖缝处理、识别理由
– 外墙 – 内墙 – 地面 – 屋面
不上人屋面变形缝构造
上人屋面变形缝构造
存在高差处沉降缝构造
存在高差并有出口处沉降缝构造
热传导的三种方式 保温材料的选择、热桥的处理 屋顶保温：
– 结构层以下 – 结构层与防水层之间 – 防水层之上（保温层需自防水）——倒铺屋面
隔汽层 墙体保温各种方式的优缺点：
– 内保温 – 中保温 – 外保温
“倒铺屋面”保温构造
设在屋面结构层与防水层之屋间面的保内温保层温构造
种植屋面做法
在装配式墙板节点构造(如图)中，垂直空腔的作用主要是下述（D）。 A．利用空腔保温，避免节点冷桥 B．提供墙板温度变形的余地 C．调整施工装配误差 D．切断毛细管水通路，避免雨水渗水
房屋建筑学笔记
1.四大建筑师：格罗皮乌斯，勒柯布西耶，密斯凡德罗，莱特。
2.构成建筑的基本要素：建筑功能，建筑技术，建筑形象。
3.居住建筑按层楼分类：1、1-3层——底层住宅2、4-6——多层住宅3、7-9——中高层住宅。
10层及10层以上或24米以上的为高层住宅。
公用建筑：普通建筑——建筑高度不大于24米的公共建筑/建筑高度大于24米的单层公共建筑，超高层建筑——建筑高度大于100米的民用建筑（层数30层以上）。
4.一级的耐火性能最好，四级最差。
5.基本模数——数值规定100mm，符号M，1M=100mm。
导出模数（扩大模数和分模数）。
模数数列是以基本模数、扩大模数、分模数为基础扩展的一系列尺寸。
6.建筑工程设计包括建筑设计、结构设计、设备设计。
7.风玫瑰图，哪边风大哪边线长。
8.设计使用年限：四级——年限5年，三级——年限25年，二级——年限50年，一级——年限100年。
9.建筑设计的内容：建筑设计，结构设计，设备设计。
10.建筑设计要求：1、满足建筑功能要求2、采用合理的技术措施3、具有良好的经济效果4、考虑建筑美观要求5、符合总体规划要求11.建筑设计依据：1、使用功能2、自然条件（风向频率玫瑰图）12.从使用性质分析，平面各部分的组成：使用部分（主要使用房间/辅助使用房间），交通联系部分。
13.房间内部面积根据使用特点划分：1、家具或设备所占面积2、人们在室内的试用活动面积（包括使用家具及设备时，近旁所需的面积）3、房间内部的交通面积14.房间形状选矩形的原因（优点）：1、矩形平面体型简单，墙体平直，便于家具布置充分利用面积。
2、结构布置简单便于施工。
3、矩形平面便于统一开间进深，有利于平面及空间的组合。
15.教室平面尺寸满足要求：1、后排距离黑板的距离不宜大于8.50米2、第一排座位距黑板的距离必须不小于2.00米，保证垂直视角大于45°3、水平视角应不小于30°。
16.一般房间多采用单侧或双侧采光，单侧采光时进深不大于窗上口至地面距离的2倍，双侧采光时进深可较单侧采光是增大1倍。
《房屋建筑学》(第四版)复习思考题
答：由于基地环境不同，相同类型和规模的建筑物会有不同的组合方式，为使建筑既能满足使用要求，又能与基地协调统一，首先需做好总平面设计，即根据使用功能的要求，结合城市规划的要求、场地的地形地质条件、朝向、绿化以及周围建筑等应地制宜地进行总体布置，确定主要出入口位置进行总平面功能分区，在功能分区的基础上进一步确定单体建筑的布置。一般表现为以下几点：
民用建筑按层数分类，1~3层为低层住宅，4~6层为多层住宅，7~9层为中高层住宅，10层及10层以上的为高层住宅（包括首层设置商业服务网点的住宅）。
③什么叫做构件的耐火等级？建筑的耐火等级如何划分？耐久等级又如何划分？
答：耐火等级是指建筑构件按时间-温度标准曲线进行耐火实验，从受到火的作用时起，到时去支持能力或完整性被破坏或失去隔火作用时止的这段时间，用小时表示。
⑻举例说明走道的类型、特点及适用范围。
答：走道是用来联系同层各大小房间用的，有时也兼有其他的从属功能。
按走道的使用性质不同可以分以下三种情况：
⒈完全为交通需要设置的走走道，如办公楼、旅馆、电影院、体育馆的安全走道等都是供人流集散用的，这一类走道一般不允许安排做其他用途。
⒉主要为交通联系同时也兼有其他功能的走道，如教学楼中的走道，除作为学生课间休息活动的场所外，还可布置陈列橱窗及黑板，医院门诊部走道可作为人流通行和候诊之用。这时过道的宽度和面积应相应增加。
（4）竖向扩大模数数列的幅度不受限制。主要适用于建筑物的高度、层高、门窗洞口尺寸。
（5）分模数数列的幅度：1/10M为（1/10~2M）；1/5M为（1/5~4）
⑤两阶段设计与三阶段设计的含义和适用范围是什么？
答：两阶段设计即初步设计和施工图设计，适用于一般建设项目。
同济大学《房屋建筑学》(第4版)复习笔记-楼地层、屋盖及阳台、雨篷的基本构造(圣才出品)
第2章楼地层、屋盖及阳台、雨篷的基本构造楼地层、屋盖、阳台、雨篷等建筑物中的水平构、部件，都属于受力系统中的第一个层次，这些水平构、部件的支承和被支承的情况，决定了许多垂直构件的布置，同时又兼有围护和分隔建筑空间的作用。
因此，在进行建筑平面设计的过程中，不仅要研究各种建筑空间的构成及组合，还要讨论其围合构件和结构支撑的布置及其构造方式对空间的功能和使用情况的影响。
一、楼地层的基本构造1．楼层的基本构造楼板层是沿水平方向分隔上下空间的结构构件，具有承受并传递垂直荷载、水平荷载的功能，还有防火、隔声和防水等方面的性能。
钢筋混凝土材料和以压型钢板为底模的钢衬板复合楼板是目前应用最广的楼层材料。
（1）楼层的基本形式根据力的传递方式，建筑物楼层的形式分为板式、梁板式和无梁楼盖等类型。
①板式楼盖a．定义当房间的尺度较小，楼板可直接将其上面的荷载传给周围的支承构件，而不会使得其因为跨度太大，而造成断面尺度太大或结构自重太大。
如走道、厨房等。
b．分类第一，单向板。
如果一块楼板只有两端支承，它就属于单向板，即荷载只朝一个向度的两端传递。
如图2-1（a）所示，当l2／l1>2时，即为单向板。
第二，双向板。
如果一块楼板不止只有两端支承，它平面上两个向度之间的尺寸比例关系将决定其是单向板还是双向板。
如图2-1（b）所示，当l2／l1≤2时，即为双向板。
图2-1 四面支承的楼板的荷载传递情况（a）单向板；（b）双向板②梁板式楼盖a．定义当房间的平面尺度较大，可以通过在楼板下设梁的方式，将一块板划分为若干个小块，从而减小小块板的跨度。
b．分类梁板式楼盖的梁可形成主次梁的关系。
由于梁的不同排列，形成不同形状的楼盖，可以分为肋形楼盖、密肋楼盖和井格形楼盖三种。
当布置肋形梁，可令楼层节间板成为单向板或双向板；而布置井格梁时都令小块板成为双向板。
第一，具有结构方面的意义；第二，控制其断面尺寸，可以保证某些结构梁底的净高；第三，可以在平面上按照建筑设计的需要局部增加或取消某些楼层的支座。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第3篇常用结构体系所适用的建筑类型
第1章墙体承重结构所适用的建筑类型
墙体承重结构支承系统是指以部分或全部建筑外墙以及若干固定不变的建筑内墙作为垂直支承系统的体系，分为砌体墙承重混合结构系统和钢筋混凝土墙承重系统。
承重结构支承系统的墙体布置分为横墙承重、纵墙承重与纵横墙混合承重。
一、砌体墙承重体系的特点及其所适用的建筑类型
砌体墙承重混合结构是指以砌体墙作为竖向承重体系来支承由其他材料构成的屋盖系统或楼面及屋盖系统的结构形式。
1．特点
（1）墙体材料来源丰富，施工方便，对建筑平面的适应性强。
（2）承重墙布置容易，造价低廉。
（3）在考虑承重墙体布置时，应满足建筑空间分隔的需要以及结构受力的合理性，满足通风采光及设备布置和走向等需求。
（4）混合结构体系的建筑多采用纵、横墙混合承重方案。
（5）混合结构体系的公共建筑会形成纵、横墙混合承重的结果，且需在局部添加墙垛以增加墙体的承载能力及稳定性，或在建筑物内部局部添加柱子。
（6）混合结构体系的承重墙体的高度限定在一定范围内，应有一定数量的纵墙及横墙拉齐以加强建筑物的刚度、满足抗震要求。
（7）混合结构承重方案的墙体由小构件砌筑而成，墙体容易砌成直线或其它线形，建
筑立面或形体比较丰富。
2．所适用的建筑类型
砌体墙承重体系适用于低层和多层的民用建筑。
二、钢筋混凝土墙承重体系的特点及其所适用的建筑类型
钢筋混凝土承重体系的承重墙分为预制装配式和现浇式。
1．预制装配式钢筋混凝土墙承重体系的特点及其所适用的建筑类型
（1）特点
①墙板和楼板需要在工厂预制加工后运到现场安装。
②构件分块较大，需要重型设备运输和起吊。
③工业化程度较高，构件标准化生产，对装配节点有严格的结构和构造要求。
（2）所适用的建筑类型
建筑平面相对规整，以横墙承重居多，使用不灵活，适用于普通的学校、宿舍、旅馆、住宅、办公等。
2．现浇钢筋混凝土墙承重体系的特点及其所适用的建筑类型
（1）特点
①建筑主体结构在现场整体浇注，墙体布置与预制装配比较灵活，可以横墙承重、纵墙承重、纵横墙混合承重等。
②具有抗剪、抗弯的优越性。
③高层建筑物需要对抗水平侧力，纵墙承重方案应在适当位置布置横向剪力墙。
④如果采用横墙承重，部分内纵墙可以不做现浇钢筋混凝土，而采用砌体填充墙或轻质隔墙。
外墙采用挂板、幕墙等，立面效果比较丰富。
⑤如果采用纵横墙混合承重，承重墙布置相对灵活，有利于建筑空间的组合。
⑥短肢剪力墙能够增加建筑空间在使用过程中变动的可能性。
（2）所适用的建筑类型
适用于高层建筑，平面呈条形布置。
第2章骨架结构体系所适用的建筑类型
骨架承重结构体系采用两根柱子和一根横梁取代承重墙。
骨架结构承重系统中，内、外墙均不承重，可以灵活布置和移动。
一、框架体系的特点及其所适用的建筑类型
框架结构体系是骨架承重体系中最常用的一种，其主要结构承重构件为板、梁和柱，分为横向框架承重、纵向框架承重与纵横向框架混合承重。
1．特点
（1）内部空间大，适合使用框架体系。
（2）框架成角度对位或采用折梁、曲梁等。
（3）合理布置框架结构的梁柱体现在选择合适的柱距及形成合适的主、次梁的关系。
2．所适用的建筑类型
适用于内部需要较多的大空间，空间平面对位较为规整，空间使用功能经常变更且可以重新分隔，上下楼层之间空间分隔难以对应的建筑。
二、框剪、框筒等体系的特点及其所适用的建筑类型
1．框剪体系
剪力墙可以满足结构方面的需要，能与建筑空间相协调，尽量发挥框架的灵活性。
2．框筒体系
平面呈点状的建筑物，通过周边加密柱距使其成为框筒，或将垂直交通枢纽布置为刚性核芯筒，在其四周用梁、柱形成外围结构。
三、板柱体系的特点及其所适用的建筑类型
1．特点
（1）板柱体系可以直接用柱子来支承楼板。
减少建筑对吊顶的需要和平面构件占据的空间，具有较大的自由度。
（2）板柱体系可以有柱帽，也可以无柱帽，纵横两面边跨楼板应出挑，立面丰富多变。
2．所适用的建筑
适用于荷载合适的商场、图书馆、仓储、多层轻型厂房、住宅、办公楼等。
四、单层刚架、拱及排架体系的特点及其所适用的建筑类型
1．单层刚架
（1）特点
①梁柱之间是刚架，但梁跨中间可以断开为铰接，可以布置通长的高出屋面的采光天窗或采光屋脊。
②刚架在结构上属于平面受力体系，呈平行或放射状排列，建筑造型活泼。
（2）所适用的建筑
适用于跨度不大，檐口高度低、内部空旷的单层建筑。
2．拱
（1）特点
①拱分为三铰拱、两铰拱和无铰拱。
拱的受力情况以轴力为主，能充分发挥材料的性能。
②采用钢筋混凝土等材料可以形成更大的跨度，能作为大型空间结构屋盖。
③通过拱的排列位置的变化，适应不同的建筑平面，造就丰富的建筑体型。
（2）所适用的建筑
适用于建筑物的中庭顶盖、体育馆的屋面系统等。
3．排架
（1）特点
①排架的梁或支承屋面的水平构件与柱子之间采用铰接。
②排架之间在垂直和水平方向需要添加支撑构件。
（2）所适用的建筑
适用于重型的单层厂房。
