电感三点式振荡电路
电感三点式振荡电路
图Z0805是电感三点式振荡电路，又称哈特莱振荡电路。
图中L1、L2、C 组成谐振回路，L2兼作反馈网络，通过耦合电容Cb将L2上反馈电压送到三极管的基极。
由图Z0806交流通路看出，谐振回路有三个端点与三极管的三个电极相连，而且与发射极相接的是L1、L2，与基极相接的是L2、C即满足射同基反的原则。
因此电路必然满足相位平衡条件。
当回路的Q值较高时，该电路的振荡频率基本上等于LC回路的谐振频率，即
式中L = L1＋L2＋2M为回路总电感。
该电路的特点与变压器反馈式振荡电路极为相似。
须指出：它的输出波形较差，这是由于反馈电压取自电感的两端，而电感对高次谐波的阻抗较大，不能将它短路，从而使Uf中含有较多的谐波分量，因此，输出波形中也就含有较多的高次谐波。
9.3.3 组成原则与电感三点式振荡电路
原则 ：“射同基反”，“源同栅反”；同同反反”。
2020/6/4
2
三点式振荡电路的组成原则与电感三点式振荡电路
2. 电感三点式振荡电路（哈特莱电路） （1）电路组成
可从“一看组成，二查静、动态，三找反馈电压” 三方面入手进行分析。
2020/6/4
3
三点式振荡电路的组成原则与电感三点式振荡电路
（2）振荡条件 ① 相位平衡条件 〖方法一〗根据“射同基反”来判断
模拟电子技术基础
9.3.3 三点式振荡电路的组成原则 与电感三点式振荡电路
2020/6/4
1
三点式振荡电路的组成原则与电感三点式振荡电路
1. 组成原则 晶体管的三个端（或集成运放的两个输入端和一个输
出端）分别与振荡回路的三个端点相接。 振荡回路的反馈系数
为满足相位平衡条件，电抗元件
X1与X2必须性质相同。 谐振时回路总电抗为零，则有 X1+X2+X3=0，即X3= - (X1+X2) ，表明X3必须与X1、X2 性质相反。
〖方法二〗根据“三Leabharlann 曲法”来判断2020/6/4
4
三点式振荡电路的组成原则与电感三点式振荡电路
② 幅值条件 设N1的电感量为L1，N2的电感量为L2，N1与N2之间
的互感系数为M，且品质因数远大于1。
起振条件为
R'为折合到晶体管c-e之间的等效并联总损耗电阻。 根据经验，通常选取反馈线圈N2的圈数为整个线圈
圈数的1/8到1/4。
2020/6/4
5
三点式振荡电路的组成原则与电感三点式振荡电路 （3）谐振频率
（4）电路特点 ① 易起振，且输出电压幅度大。
② 调频方便，调频范围较宽。
电感三点式振荡电路原理
电感三点式振荡电路原理
如图所示是一个电感三点式的振荡电路。
用同样的方法观察图中的电路发现晶体管的发射极与其他两个电极之间接的是电感，而基极与发射极之间接的是电感，与集电极之间接的是电容，满足射同基反，也就是满足相位条件，直流通路正常，在幅度条件满足的情况下可以进行正弦波振荡。
用相位条件来判别可得到：
观察图，电感三点式电路中选频网络的2端是电感与电感的结点，1和3端是电感与电容的结点，所以分析电感三点式振荡电路的相位条件时只需要看选频网络的2端是否直接或者通过一电阻与发
射极(或者场效应管的源极)相连，1和3端是否直接或者通过一电阻与基极和集电极相连。
这与电容三点式的振荡电路判别方法相同。
三点式振荡电路是正弦波发生电路的一种，它与所有的正弦波振荡电路一样要遵守正弦振荡的条件，这里只是将它的相位条件变换为学生便于接受的形式。
射同基反是在长期的教学中发现的规律，用它来分析三点式振荡电路能否振荡可以回避电路的组态，对学生来说判断是否满足射同基反要比判断是否满足相位条件简单得多。
电感三点式正弦振荡电路
RB1//RB2
TC L1
L2
忽略RB1//RB2
简化的交流通路
T
C
L1
L2
模拟电子技术
8. 信号发生器
(1) 相位平衡条件的判断
a. 假设谐振回
路发生谐振
T
b. 断开反馈回路
C L1
L2
模拟电子技术
8. 信号发生器
c. 加入瞬时极性为
· 的输入电压Ui
·
相量图
· Uo
· Ui
d. 输出电压
·
U·o极性为
8. 信号发生器
8.1 正弦波信号发生器

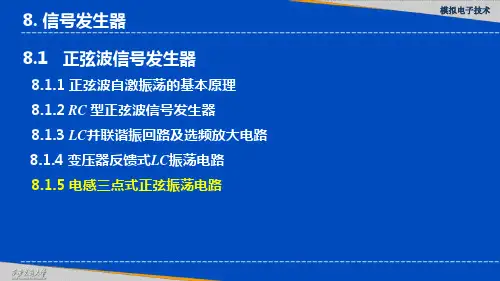

8.1.1 正弦波自激振荡的基本原理 8.1.2 RC 型正弦波信号发生器 8.1.3 LC并联谐振回路及选频放大电路 8.1.4 变压器反馈式LC振荡电路 8.1.5 电感三点式正弦振荡电路
模拟电子技术
8. 信号发生器
8.1.5 电感三点式正弦振荡电路
正弦波信号发生器的组成
.
.
Xid 放大环节 A· Xo
. Xf 正反馈网络 F·
模拟电子技术
8. 信号发生器
LC 型正弦波信号发生器类型
变压器反馈式
按照反馈方式
电感三点式
电容三点式
பைடு நூலகம்
模拟电子技术
8. 信号发生器
1. 电路组成
振荡电路的交流通路
N2 L2 N1 L1 C
+
T
+
RB1//RB2
TC L1
L2
模拟电子技术
8. 信号发生器
T
C L1
L2
U·f
容易满足幅度条件。
模拟电子技术
8. 信号发生器
三点式振荡电路介绍.docx
三点式振荡电路定三点式振荡器是指LC回路的三个端点与晶体管的三个电极分别连接而组成的反馈型振荡器。
三点式振荡电路用电感耦合或电容耦合代替变压器耦合，可以克服变压器耦合振荡器只适宜于低频振荡的缺点，是一种广泛应用的振荡电路，其工作频率可从几兆赫到几百兆赫。
1、三点式振荡器的构成原则图5 —20三点式振荡器的原理图图5 —20是三点式振荡器的原理电路（交流通路）为了便于分析，图中忽略了回路损耗，三个电抗元件X be 、X Ce 和X bC 构成了决定振荡频率的并联谐振回路要产生振荡，对谐振网络的要求：？必须满足谐振回路的总电抗 XbeX Ce X b^O ，回路呈现纯阻 性。
反馈电压U f 作为输入加在晶体管的 b 、e 极，输出U O 加 在晶体管的c 、e 之间，共射组态 为反相放大器，放大 器的的输出电压u o 与输入电压U i （即U f ）反相，而反馈 g Q电压U f 又是U o 在X bC> X be支路中分配在X be上的电压。
要满足正反馈，必须有为了满足相位平衡条件，U f 和U o 必须反相，由式（5.3.1）可知必有 孑 0成立，即X be 和X Ce 必须是同性质电抗，而XCeX b^ -（X be X Ce ）必为异性电抗。
综上所述，三点式振荡器构成的一般原则：（1）为满足相位平衡条件，与晶体管发射极相连X be(X be X bC )UoX be -X Ce U o(531)的两个电抗元件X be 、X Ce必须为同性， 而不与发射极相连的电抗元件X bC的电抗性质与前者相反，概括起来“射同基 反”。
此构成原则同样适用于场效应管电路，对应 的有“源同栅反”。
(2)振荡器的振荡频率可利用谐振回路的谐振频率来估算。
为容性的，称为电容三点式振荡器，也称为考比兹 振荡器(Colpitts)，如图5 — 21(a )所示；若与发射极相连的两个电抗元件X be 、X Ce为感性的，称为电感三点式振荡器，也称为哈 特莱振荡器(Hartley),如图5 — 21 (b )所 示。
三点式LC振荡电路
模拟电子技术知识点：三点式LC正弦波振荡电路从LC回路引出3个端点，分别与三极管的3个电极或运放的3个端相连的振荡电路称为“三点式振荡电路”，分为电感三点式和电容三点式两大类。
Hartley Oscillator Circuit（哈特莱式振荡器，电感耦合三点振荡器）—The resonant circuit is a tapped inductor（带抽头的电感）or two inductors and one capacitor.Colpitts Oscillator Circuit（科耳皮兹振荡器，电容耦合三点振荡器）—The resonant circuit is an inductor and two capacitors.仍然由LC并联谐振电路构成选频网络,三点式LC 并联电路中间端的瞬时电位一定在首、尾端电位之间。
三点的相位关系若中间点交流接地，则首端与尾端相位相反。
若首端或尾端交流接地，则其他两端相位相同。
+V CC C C 1L 1L 2+––++振荡频率:M 为两线圈的互感(L+L+2M )Cf 2π10=12(1)观察电路是否包含了组成振荡的各部分部分，各部分设计合理。
(2)判断相位条件(3)幅值条件设置合理1、电感三点式MC b L 3+(a)Av O C 2L 1M-所以，此电路不能振荡。
︒=+180f a ϕϕ-电感三点式C b C 1+(c)Av O L 2C 3-所以，此电路不能振荡。
︒=+180f a ϕϕ-电容三点式C b C 1(c)A v OL 2C 3+-+-若首端或尾端接地，则其他两个端点的信号电压相位相同；若中间抽头交流接地，则首端和尾端的交流信号电压相位相反。
21210π21C C C C L f +≈电容三点式三点式LC 正弦波振荡电路思考：怎样修改才可能振荡？模拟电子技术知识点：三点式LC正弦波振荡电路。
电感三点式振荡电路
电感三点式振荡电路

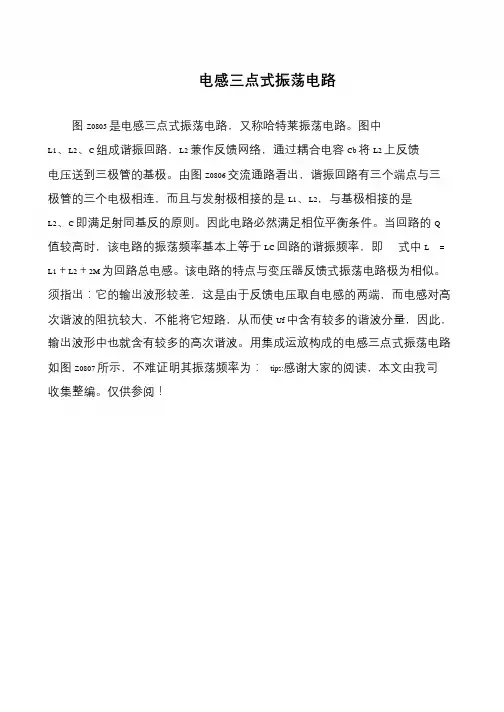

图Z0805 是电感三点式振荡电路，又称哈特莱振荡电路。
