电动车充电器原理及带电路图维修
常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1）图表错误!未定义书签。
220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电.U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358）3脚为最大电流限制，调整R25(2。
5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1.T1为高频脉冲变压器，其作用有三个.第一是把高压脉冲将压为低压脉冲.第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V)C10为低压滤波电容，D5为12V 稳压二极管，U3（TL431）为精密基准电压源，配合U2（光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯. R27是电流取样电阻(0。
1欧姆，5w)改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）.通电开始时，C11上有300v左右电压.此电压一路经T1加载到Q1。
第二路经R5,C8,C3，达到U1的第7脚.强迫U1启动.U1的6脚输出方波脉冲，Q1工作，电流经R25到地.同时T1副线圈产生感应电压,经D3，R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7(D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5，C9，为LM358（双运算放大器,1脚为电源地，8脚为电源正）及其外围电路提供12V工作电源。
D9为LM358提供基准电压，经R26，R4分压达到LM358的第二脚和第5脚.正常充电时，R27上端有0.15－0.18V左右电压，此电压经R17加到LM358第三脚,从1脚送出高电压。
标致206电器构造
206 Full MUX
Introduction...
• 206 Full MUX Network
Synoptic Diagram
206 Full MUX
Introduction...
• VAN COMFORT Multi-Master Network
Built-In Systems Interface
EM10 Example
206 Full MUX
Table of Contents...
• Introduction • Multiplexed Architecture
• Field : Power Management电源管理 1）电瓶充电管理
CD 换碟机
VAN BUS
收音机
ห้องสมุดไป่ตู้
导航 ECU
自动空调 ECU
仪表板
多功能显示器
206 Full MUX
Introduction...
• VAN BODY-1 Master-Slave Network
VAN BUS
Built-In Systems Interface
雨滴/ 外部亮度 传感器
BM34 Engine Control
206 Full MUX
为何需要+VAN 网络系统的工作供电 ？
•因为电压和电流作为在VAN网络系统BUS上信号的载体, 就有必要 车辆的供电系统进行管理 •对于装备有VAN多路传输系统的标致车辆, 由BSI来执行供电的管理 的. •由BSI来管理VAN网络的供电. 该供电称为+VAN
206 Multiplex Architecture
206 Multiplex Architecture

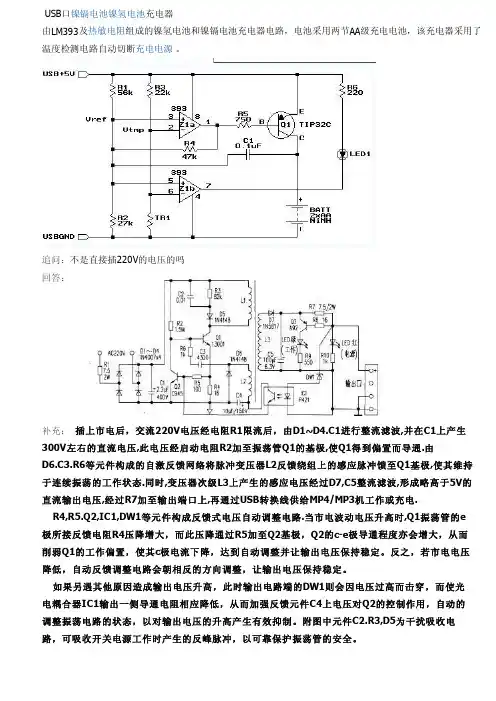

USB充电器的电路图
