氧化锌避雷器的安全运行探讨
氧化锌避雷器的工作原理
氧化锌避雷器的工作原理氧化锌避雷器是一种常见的用于保护电力设备和建筑物免受雷击损害的设备。
它通过利用氧化锌的特殊性质来吸收和分散雷电能量，保护电力系统和设备的安全运行。
下面将详细介绍氧化锌避雷器的工作原理。
一、氧化锌的特性氧化锌是一种半导体材料，具有非线性电阻特性。
当施加电压低于其击穿电压时，氧化锌的电阻非常高，几乎不导电。
但当电压超过其击穿电压时，氧化锌会迅速变成导电状态，形成一条低阻抗通路，使电流通过。
二、氧化锌避雷器的结构氧化锌避雷器通常由一个或多个氧化锌电阻单元组成。
每个电阻单元由一个金属外壳和一个内部填充了氧化锌粉末的陶瓷管构成。
金属外壳用于提供机械支撑和导电连接，陶瓷管则起到绝缘和保护氧化锌粉末的作用。
三、氧化锌避雷器的工作过程当电力系统或建筑物遭受雷击时，雷电会产生巨大的电压和电流。
此时，氧化锌避雷器就会发挥作用。
1. 非工作状态在正常情况下，氧化锌避雷器处于非工作状态，其电阻非常高，几乎不导电。
此时，电力系统中的电流不会通过避雷器，而是绕过它流向地面。
2. 工作状态当遭受雷击时，电力系统中的电压会急剧升高，超过氧化锌避雷器的击穿电压。
此时，氧化锌避雷器会迅速变成导电状态，形成一条低阻抗通路，将雷电能量引导到地面。
3. 吸收和分散雷电能量一旦氧化锌避雷器进入工作状态，它会吸收和分散雷电能量，保护电力系统和设备免受损害。
氧化锌的非线性电阻特性使其能够迅速响应雷电冲击，将大部分的雷电能量引导到地面，减少对电力系统和设备的影响。
四、氧化锌避雷器的保护范围氧化锌避雷器能够有效地保护电力系统和设备免受雷击损害。
它可以吸收和分散来自直接雷击和感应雷击的能量，保护变压器、断路器、电缆和其他关键设备的安全运行。
五、氧化锌避雷器的注意事项在使用氧化锌避雷器时，需要注意以下几点：1. 安装位置：氧化锌避雷器应安装在电力系统的关键位置，如变压器、断路器等设备的输入端。
这样可以最大程度地保护设备免受雷击损害。
氧化锌避雷器的工作原理
氧化锌避雷器的工作原理氧化锌避雷器是一种用于保护电力设备免受雷击损害的重要装置。
它利用氧化锌材料的特性，通过引导和分散雷电的电流，将其安全地释放到大地中，从而防止雷电对电力设备的损坏。
以下是对氧化锌避雷器工作原理的详细解释。
1. 氧化锌材料的特性氧化锌是一种半导体材料，具有非线性电阻特性。
在正常工作状态下，氧化锌的电阻较高，几乎不导电。
然而，当遭受雷击或电压突变时，氧化锌会迅速变为导电状态，形成一条低阻抗通路，以引导和分散雷电的电流。
2. 氧化锌避雷器的结构氧化锌避雷器通常由一个或多个氧化锌元件组成，每个元件由氧化锌块和两个电极组成。
氧化锌块是由高纯度氧化锌粉末制成，经过特殊工艺烧结而成。
两个电极位于氧化锌块的两端，用于与电力系统连接。
3. 工作原理当电力系统遭受雷击或电压突变时，氧化锌避雷器会迅速响应并启动保护机制。
其工作原理如下：a. 非工作状态：在正常情况下，氧化锌避雷器处于非工作状态，氧化锌块的电阻较高，几乎不导电。
b. 雷击或电压突变：当电力系统遭受雷击或电压突变时，系统中的电流会迅速增加。
这导致氧化锌块的电阻迅速降低，形成一条低阻抗通路。
c. 电流引导和分散：低阻抗通路将雷电的电流引导到氧化锌块中，并通过两个电极将电流安全地释放到大地中。
这样可以防止雷电对电力设备的损害。
d. 过电压保护：同时，氧化锌避雷器还能通过吸收过电压来保护电力设备。
当电力系统的电压超过额定值时，氧化锌避雷器会自动启动，将过电压通过低阻抗通路释放到大地中，保护电力设备免受过电压的影响。
4. 工作状态恢复一旦氧化锌避雷器启动并将雷电的电流引导和分散，其电阻会迅速恢复到非工作状态。
这意味着氧化锌避雷器可以多次工作，以保护电力设备免受雷击损害。
总结：氧化锌避雷器通过利用氧化锌材料的特性，引导和分散雷电的电流，从而保护电力设备免受雷击损害。
其工作原理包括氧化锌材料的非线性电阻特性、结构中的氧化锌块和电极以及工作状态的响应和恢复。
氧化锌避雷器损坏的原因及预防措施
氧化锌避雷器损坏的原因及预防措施氧化锌避雷器是一种非常有效的电网系统防御雷电过电压保护装置，它的特性可以保证其长期稳定运行。
本文对氧化锌避雷器的损坏原因进行了分析，并提出具体的预防措施，为电力系统氧化锌避雷器的可靠运行提供了技术参考。
标签：氧化锌避雷器接地电阻过电压阀片预防措施氧化锌避雷器具有无间隙、无续流、残压低等优点，是一种具有良好保护性能的避雷器。
装设氧化锌避雷器是保护电气设备免遭大气过电压损坏的主要手段，也是防护某些内部过电压的重要措施，因此在电网配电系统中广泛使用。
氧化锌避雷器在正常运行情况下，避雷器是不导通的，当配网线路遭受雷击过电压或系统过电压，作用在避雷器上的电压达到避雷器的动作电压时，避雷器就会导通，通过大电流，释放过电压能量并将过电压抑制在一定水平，减少了对电力设备的冲击，保护了电力设备的绝缘。
广东电网清远阳山供电局地处粤北山区，春夏两季雷电多发，电网设备易受雷击过电压冲击，所以配网线路、台变都基本上安装了氧化锌避雷器。
从这几年的运行经验来看，因氧化锌避雷器损坏造成线路跳闸、接地事故的情况时有发生，对我局的供电可靠性提高带来了比较大的影响。
现结合我局这些年氧化锌避雷器的运行情况，探讨氧化锌避雷器损坏的原因及预防措施。
1 氧化锌避雷器损坏的主要原因1.1 接地装置的接地电阻过大，造成对氧化锌避雷器反击反击现象是指接地导体由于地电位升高可以反过来向带电体放电。
当雷电击到氧化锌避雷器时，雷电流经过避雷器的接地体泄放到大地。
如果接地装置的接地电阻过大，它通过雷电流时电位将升得很高，不能放电，部分雷电流向避雷器或配变等设备反向冲击，造成反击使避雷器损坏，有时甚至击毁配电变压器。
粤北山区属于石灰岩地区，土壤的电阻率较大，要将接地装置的接地电阻做到很小在技术经济上不合算，因此接地电阻允许值相对较大。
而且我局一些地区的配电网由于运行时间久，缺乏资金整改，接地体存在腐蚀、损伤等情况。
从发生氧化锌避雷器的损坏的情况来分析，这些地区发生的事故数要比其他地区多得多。
氧化锌避雷器爆炸的原因分析及预防措施
３ ８・
梅 山科 技
２１ ０ １年第 ４期

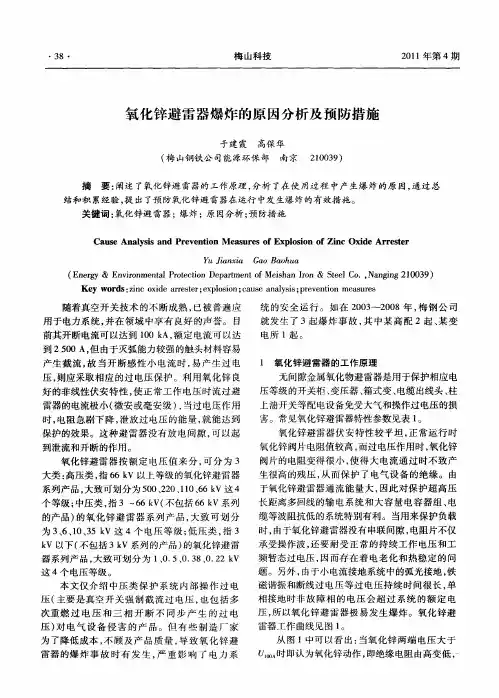

氧 化锌避 雷 器爆炸 的原 因分析 及 预防措 施
于建 霞 高保 华
（ 山钢铁 公 司能源环保部 南京 ２０ ３ ） 梅 １０ ９
摘
要： 阐述 了氧化锌 避 雷器的工作 原理 ， 析 了在使 用过程 中产 生爆 炸 的原 因， 分 通过 总
阀片的 电阻 变得很 小 ， 得 大 电流 通过 时 不致 产 使 生很 高 的残 压 ， 而保 护 了 电气设 备 的绝缘 。由 从 于氧化 锌避雷 器通 流 能量 大 ， 因此对 保 护 超高 压
氧化锌避 雷 器 按额 定 电压 值 来 分 ， 分 为 ３ 可 大类 ： 高压类 ， ６ Ｖ 以上 等级 的氧化锌避 雷器 指 ６ｋ
上 油开关 等配 电设 备免受 大气 和操作过 电压 的损 害 。常见氧 化锌避 雷器特性 参数见 表 １ 。
氧化锌 避雷器 伏 安 特性 较 平坦 ， 常 运行 时 正
保护 的效果 。这 种 避 雷器 没有 放 电 间 隙 ， 以起 可
到泄 流和 开断 的作 用 。
氧 化锌 阀片 电阻值 较高 ， 过 电压作 用 时 ， 而 氧化锌
雷器 的爆 炸 事 故 时 有 发 生 ， 重 影 响 了 电力 系 严
时 即认 为氧化 锌动作 ， 即绝缘 电阻 由高变低 ，
于建 霞 高保 华
氧化 锌 避 雷器爆 炸 的原 因分析及 预 防措施
・ ９・ ３
当操 作 冲 击 电流 达 ４ ０ Ａ时 ， 氧 化锌 两 端 电 压 ０ 其
系列产 品 ， 大致 可划分 为 ５ ０ ２ ０ １０ ６ Ｖ这 ４ ０ 、２ 、１ 、６ｋ
个 等级 ； 中压类 ， ３ ～６ Ｖ 不 包括 ６ Ｖ系列 指 ６ｋ （ ６ｋ 的产 品 ） 的氧 化 锌 避 雷器 系列 产 品 ， 致 可 划 分 大
氧化锌避雷器工作原理
氧化锌避雷器工作原理氧化锌避雷器是一种常见的避雷设备，它能有效地保护建筑物和设备免受雷击的危害。
本文将详细介绍氧化锌避雷器的工作原理，帮助读者更好地了解这一重要的电气设备。
一、氧化锌避雷器的基本原理1.1 电气原理：氧化锌避雷器是一种非线性电阻元件，其工作原理基于氧化锌在电场作用下的非线性电阻特性。
当避雷器两端的电压低于一定阈值时，氧化锌呈现高阻抗状态，电流很小；当电压超过阈值时，氧化锌突然变为低阻抗状态，吸收大量电荷，将雷电能量导向地面。
1.2 热原理：氧化锌避雷器在工作过程中会产生热量，这是因为在防雷过程中，氧化锌会吸收大量电荷并将其转化为热能。
这种热量会导致氧化锌避雷器表面温度升高，但不会影响其正常工作。
1.3 自愈性能：氧化锌避雷器具有自愈性能，即在遭受雷击后，氧化锌会自动恢复到高阻抗状态，继续保护设备不受雷击损害。
这种自愈性能是氧化锌避雷器的重要特点，保证了其长期稳定可靠地工作。
二、氧化锌避雷器的作用机理2.1 分流作用：氧化锌避雷器能够将雷电能量导向地面，起到分流的作用，避免雷击直接作用在建筑物或设备上，有效保护其免受雷击损害。
2.2 电压限制作用：氧化锌避雷器在工作时能够限制电压在一定范围内，避免设备或线路因过高电压而受损。
这种电压限制作用是氧化锌避雷器的重要功能之一。
2.3 防止雷电侵入：氧化锌避雷器能够有效地吸收雷电能量，将其导向地面，防止雷电侵入建筑物或设备内部，保护其安全运行。
三、氧化锌避雷器的安装要求3.1 接地要求：氧化锌避雷器在安装时必须与地线连接，确保其能够有效导向雷电能量到地面，保护设备和建筑物安全。
3.2 安装位置：氧化锌避雷器的安装位置应选择在建筑物或设备的高处，以确保其能够有效地吸收雷电能量，并避免影响正常使用。
3.3 定期检测：氧化锌避雷器在安装后需要定期进行检测和维护，确保其正常工作状态，及时更换老化或损坏的避雷器，保证其长期有效地保护作用。
四、氧化锌避雷器的应用范围4.1 住宅建筑：氧化锌避雷器适用于各类住宅建筑，能够有效保护建筑物和居民免受雷击危害。
直配旋转电机专用氧化锌避雷器事故原因分析与选型探讨
6科技资讯科技资讯S I N &T NOLOGY I NFORM TI ON 2008N O.13SCI ENC E &TEC HNO LO GY I N FO RM A TI ON 工程技术与架空输电线路连接的发电机、同步调步机、变频机、电动机,简称直配旋转电机。
旋转电机遭受雷害时,可能产生强烈的工频短路,电流将电机静子铁芯烧坏,维修困难,维修周期较长,且维修费用昂贵。
因此,正确、合理的选择直配电机避雷器,对提高电机防雷保护的可靠性,防范雷击灾害,使避雷器真正起到限压、散流作用至关重要。
油田电网由于其生产的特殊性,35k V 、6k V 直配电机应用广泛,分布范围较广,给直配电机的防雷保护带来了一定困难,实际运行过程中时常遇到避雷器击穿、爆炸等事故,给企业正常生产带来严重经济损失,因此合理对避雷器进行选型,提高直配电机防雷水平具有重要意义。
本文对直配电机避雷器击穿、爆炸的原因进行了分析,并重点对避雷器技术参数的选择进行了阐述,提出了直配电机避雷器选型的注意事项和要求。
1事故原因分析1.1电气参数选择不合理,导致过电压情况下避雷器损坏1.1.1持续运行电压(U C )的选择:部分电气工作人员在选择避雷器持续运性电压时,对电网运行状况不做细致分析,认为持续运性电压即为系统正常运行时加在避雷器上的电压,错误的选择避雷器持续运性电压,导致在系统故障或正常过电压情况下避雷器击穿损坏。
而在电网实际运行过程中,要达到避雷器满足系统的安全要求,持续运行电压必须满足下列两个条件:(1)持续运行电压(U C )必须大于施加在避雷器两端上的工频电压。
(2)T ×U C 必须大于施加在避雷器两端上持续一定时间的暂态过电压(T OV)。
T :T =U T OV /U C ,按生产商提供的避雷器工频电压耐受时间曲线表决定的,一般T=1.25。
上述两个条件,选其中最大者,而施加在避雷器两端的工频电压与中性点接地方式有关,分析如下:1.1.1.1中性点经消弧线圈补偿接地或不接地系统中,在单相接地故障情况下,非故障相电压升高,最高可达线电压值。
论氧化锌避雷器及运行监测
在 的变 电站 电压 等 级较 高 的避 雷 器基 本 都 装 设 了在 线 监 由 于没 有 放 电 间隙 ，由于 氧 化 锌 电阻 片 长 期 承 受 工 测仪器 ，可 以不问断地监测避雷器的泄漏总 电流或阻性
频 电压 的作用 ， 而产生劣化 ， 微观上来看 ， 从 从 是晶介层 电流 。 在运 行 过 程 中 ，泄 漏 电流 会受 到 系 统谐 波 、电压 波 的势垒降低造成 ， 引起 电阻值降低造成 的。 由此导致泄漏
１Ｏ ２
企 业 技 术 开 发
２１年 ５ ０２ 月
③实用性好 ， 结构简单 ， 体积小 ， 质量小 ， 构简单 ， 结
运 行 维护 方 便 。 ④传统带间隙的避雷器中 ，间隙放电电压会 随着 内
的。 因此 ， 在安装过程中， 有可能出现上下节装反。 我们知道 ， 避雷器运行时 ， 其温升是 与电压分布相关 联 的， 即电压 梯 度 越高 则 温 升 越 高 。 因此 ， 实 际 运 行 中 ， 在
合从上 到下各节温度递减， 引起整体发热或局部发热为 举例来说 ， 其封壳是 由硅橡胶构成 的， 若该封壳质量 异 常 ， 般 情况 下 ， 一 当温 差 Ｋ超 过 １ 时 ， 判 断为 异 常 。 Ｋ 则 低劣 （ 厂假 冒伪劣产 品 ， 小 生产技术不完善 ， 材料抗 电化 避 雷器 发 热 属 于 电 压类 过 热 ，受 到设 备 本 身 的 材 料 性 能不稳定 ）当温差变化较大或运行久 了， ， 其密封就会 绝缘水平影响比较大。 当出现过热现象时 ， 其发热量其实 不 良； 或者是 避雷器 的加工粗糙 ， 使潮气或水分浸入 ， 则 并不高 ， 而且 由于各绝缘层 的热导不 同， 在运行 电压下 ， 会导致 内部绝缘降低 ，加速电阻片劣化。在受潮的情况 反馈 到设备外部 的温度变化不大 。 由于这种 特性 ， 通过红 下， 由于其本身 的电导性 能与阻性电流明显增大 ， 容易造 外测 温检测局雷器 的过热类缺陷 ， 出率较高 检 成沿瓷套 内避或阀片侧面的沿 面爬 电，引起局部轻度发 ４２ 监 视 泄漏 电流 ． 热， 严重时会产生 闪络击穿 。
三相组合式氧化锌避雷器的安全使用
止操作 或故 障激 发 的过 电压 能量所 产生 的暂态 电压
升高 ， 可有效地保护电动机 、 变压器 、 开关 、 电容器、 电缆 、 线等 电力设备 的绝 缘不受 损 害 ， 母 对相 间和相 对地 的过 电压 均能起 到可靠 的限制作用 。随着 真空 断路器的广泛应用 ， 人们对 由于操作过电压引起 的 危害越来越重视， 而组合式过电压保护器的种类较
１ ６
ＭＥ Ａ Ｌ Ｒ ＩＡ Ｏ Ｒ Ｔ Ｌ Ｕ Ｇ Ｃ Ｌ Ｐ ＷＥ
冶 金 动 力
２ １ 年第 １ ０１ 期 总 第 １３期 ４
三相组合式氧化避雷器的安全使用
刘 雯
（ 马鞍 山钢铁股份有 限公司第一能源总厂 ， 安徽马鞍山 ２ ３０ ） ４０ ０
【 摘
要 】探讨 了三相组合式过 电压保护器 （ 即氧化锌避雷器 ） 的结构特点 ， 各类 型保护器 的接线原理 、
组合式过电压保护器分无间隙和有带串联间隙 两种 ， 本文 主要 探讨带 串联 间 隙氧化锌 避雷器 。 由于
增 加 了串联 间隙 ， Ａ可 以用 数 量 较 少 的 Ｚ Ｏ电 ＭＯ ｎ 阻片， 这时残 压可 以做 得很 低 ， 果火 花间 隙 的放 电 如
电压也很低 ， 则可使避雷器既有很低的保护水平同
选用 、 投运前的检测及运行 中的监测等 问题 ， 为安全使用该避雷器提供 了借鉴 。
【 关键词 】过电压 ； 氧化锌 ； 避雷器 ； 应用
【 中图分类号】Ｔ ８２ Ｍ ６
【 文献标识码】Ｂ
【 文章编号 】１０— ７４２１）１０ １—４ ０６ ６６（ １ —０６０ ０ ０
Ｓ ｆｔ ｅ ｏ ｒ ｅ ｐ ａ ｅ Ｃｏ ａ ｅ ｙ Ｕｓ ｆ Ｔｈ ｅ － ｈ ｓ ｍｂ ｎ ｄ ｔ ｐ ｎ ｉ ｅ Ａｒ ｅ ｔｒ ｉ ｅ － ｙ ｅ Ｚｉ ｃ Ｏｘ ｄ ｒ ｓｅ
氧化锌避雷器工作原理
氧化锌避雷器工作原理氧化锌避雷器是一种常见的电力设备，用于保护电力系统免受雷击和过电压的损害。
它通过将过电压引入地线，以保护负载设备和电力系统的安全运行。
下面将详细介绍氧化锌避雷器的工作原理。
1. 氧化锌避雷器的结构氧化锌避雷器通常由金属氧化锌元件、绝缘外壳和连接装置组成。
金属氧化锌元件是氧化锌避雷器的核心部分，它由多个金属氧化锌片组成，这些片之间通过绝缘材料隔开。
绝缘外壳用于保护氧化锌元件，并提供绝缘支撑。
连接装置用于将氧化锌避雷器与电力系统连接。
2. 氧化锌避雷器的工作原理氧化锌避雷器的工作原理基于氧化锌元件的特性。
当电力系统中出现过电压时，氧化锌避雷器会自动启动，将过电压引入地线，以保护负载设备和电力系统。
当电力系统正常运行时，氧化锌避雷器处于高阻抗状态。
这时，氧化锌元件中的金属氧化锌片之间的绝缘材料起到绝缘作用，阻止电流通过。
当电力系统出现过电压时，氧化锌避雷器会自动启动。
过电压会使氧化锌元件中的金属氧化锌片发生击穿，形成导电通路。
击穿后，氧化锌避雷器会将过电压引入地线，将电流导向地面，从而保护负载设备和电力系统。
3. 氧化锌避雷器的工作特点氧化锌避雷器具有以下几个工作特点：- 快速响应：氧化锌避雷器能够在毫秒级别内响应过电压，迅速将过电压引入地线，保护负载设备和电力系统。
- 高耐受电压：氧化锌避雷器能够耐受较高的电压，保证其在电力系统中可靠工作。
- 高能量吸收能力：氧化锌避雷器能够吸收大量的过电压能量，减小过电压对负载设备和电力系统的影响。
- 自动恢复：当过电压消失后，氧化锌避雷器会自动恢复到高阻抗状态，继续保护电力系统的安全运行。
4. 氧化锌避雷器的应用领域氧化锌避雷器广泛应用于各种电力系统，包括输电线路、配电系统、电力变压器等。
它能够有效地保护电力设备免受雷击和过电压的损害，提高电力系统的可靠性和稳定性。
总结：氧化锌避雷器是一种常见的电力设备，通过将过电压引入地线，保护负载设备和电力系统的安全运行。
氧化锌避雷器的运行监视和异常分析
氧化锌避雷器的运行监视和异常分析摘要：氧化锌避雷器主要用于对运行设备限制雷电过电压及操作过电压。
避雷器在变电运行工作中起到非常重要的作用。
本文主要对避雷器运行监视中要注意的问题，异常情况原因分析，以及未来避雷器泄露电流数据后台监控机处理进行粗略地分析和探讨。
为提高运行人员对避雷器运行监视的能力和水平提供参考。
关键词：氧化锌避雷器运行监视异常分析泄露电流数据后台机监控1、绪论避雷器是电力系统各类电气设备（变压器、电抗器、电容器、发电机、电动机、pt、ct、断路器、接触器、线路等）绝缘配合的基础。
由避雷器的保护性能确定电力系统所有电气设备的内外绝缘指标（短时工频耐压、雷电冲击耐压和操作冲击耐压等）。
氧化锌避雷器由非线性氧化锌电阻片叠加组装，密封于高电压绝缘瓷套内，无任何放电间隙。
在正常运行电压下，避雷器呈高阻绝缘状态，当受到过电压冲击时，避雷器呈低阻状态，迅速泄放冲击电流入地，使与其并联的电气设备上的电压限值在规定值内，以保证电气设备的安全运行。
避雷器主要用于对运行设备限制雷电过电压及操作过电压。
避雷器在变电运行工作中起到非常重要的作用。
2、氧化锌避雷器的运行监视2.1氧化锌避雷器的运行在变电运行工作中，避雷器如果发现异常，对设备的安全稳定运行造成极大的危害。
定期的对避雷器泄露电流表抄录数据，对数据进行记录和横向比较，发现避雷器的异常和缺陷。
现在500kv变电站每天都对避雷器泄露电流抄录一次。
避雷器也可以通过巡回检查制度中的正常巡视、全面巡视、特殊巡视来发现异常。
2.2避雷器正常运行巡视项目避雷器正常运行巡视项目：（1）引线线夹压接牢固、接触良好，无发热现象；（2）瓷套表面积污程度及是否出现放电现象，瓷套、法兰是否出现裂纹、破损；（3）避雷器放电计数器指示数是否有变化，计数器内部是否有积水；（4）避雷器泄漏电流指示正确清晰、数据差异不超过20%，对带有泄漏电流在线（5）监测装置的避雷器泄漏电流有无明显变化；（6）与避雷器、计数器连接的导线及接地引下线有无烧伤痕迹或断股现象；（7）避雷器均压环是否发生歪斜，表面无锈蚀变形；（8）避雷器内部无异声、放电声；（9）带串联间隙的金属氧化物避雷器或串联间隙是否与原来位置发生偏移；（10）避雷针垂直、牢固，本体完好，无严重锈蚀，基础无下沉和倾斜；（11）站内接地体无锈蚀，连接牢固。
