新教材一建《机电实务》整合资料

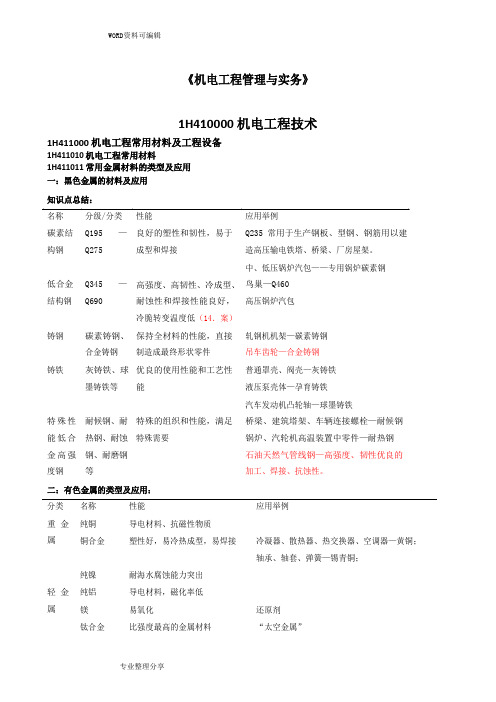

《机电工程管理与实务》1H410000机电工程技术1H411000机电工程常用材料及工程设备1H411010机电工程常用材料1H411011常用金属材料的类型及应用知识点总结：二：有色金属的类型及应用：分类名称性能应用举例重金属纯铜导电材料、抗磁性物质铜合金塑性好，易冷热成型，易焊接冷凝器、散热器、热交换器、空调器—黄铜；轴承、轴套、弹簧—锡青铜；纯镍耐海水腐蚀能力突出轻金属纯铝导电材料，磁化率低镁易氧化还原剂钛合金比强度最高的金属材料“太空金属”名称分级/分类性能应用举例碳素结构钢Q195—Q275 良好的塑性和韧性，易于成型和焊接Q235常用于生产钢板、型钢、钢筋用以建造高压输电铁塔、桥梁、厂房屋架。

低合金结构钢Q345—Q690 高强度、高韧性、冷成型、耐蚀性和焊接性能良好，冷脆转变温度低鸟巢—Q460高压锅炉汽包铸钢碳素铸钢、合金保持全材料的性能，直接制造成最终形状零件轧钢机机架—碳素铸钢吊车齿轮—合金铸铸铁灰铸铁、球墨铸铁等优良的使用性能和工艺性能普通罩壳、阀壳—灰铸铁液压泵壳体—孕育铸铁特殊性能低合金高耐候钢、耐热钢、耐蚀钢、耐磨钢等特殊的组织和性能，满足特殊需要桥梁、建筑塔架、车辆连接螺栓—耐候钢锅炉、汽轮机高温装置中零件—耐热钢石油天然气管线钢—高强度、韧性优良的加工、焊接、抗蚀三：金属复合材料1H411012常用非金属材料的类型及应用一：非金属材料1.高分子材料三：非金属风管1H411013常用电气材料的类型及应用四：电力电缆的类型及应用非金属风管 适用范围不适用范围玻璃纤维复合风管 中压以下的空调系统洁净空调、酸碱性环境、湿度90%系统 酚醛复合风管 低、中压空调系统及潮湿环境 高压及洁净空调、酸碱性和防排烟系统聚氨酯复合风管 低、中、高压洁净空调及潮湿环境 酸碱性环境和防排烟系统硬聚氯乙烯风管洁净室含酸碱的排风系统塑料热塑性塑料 聚乙烯PE ，无毒 聚乙烯塑料管：输送生活用水 聚丙烯PP 聚丙烯管：常用于流体输送聚氯乙烯PVC硬聚氯乙烯管：排水，化工、纺织工业废气排污排毒塔、气体液体输送；聚苯乙烯PS热固性塑料 酚醛塑料、环氧塑料 复合材料铝塑复合管（PAP ）内塑层中密度聚乙烯：饮水管 内塑层交联聚乙烯：供暖、高压用管工程塑料 ABS ，耐腐蚀。

耐温及耐冲击性能优于聚氯乙烯管 橡胶通用橡胶 如，天然橡胶、丁苯橡胶、顺丁橡胶、氯丁橡胶 特种橡胶如，硅橡胶、氟橡胶、聚氨酯橡胶、丁腈橡胶分类方式特性金属基复合材料用途：结构复合、功能复合高比强度、高比模量、尺寸稳定性、耐热性增强材料形态：纤维增强、颗粒增强、晶须增强 金属基体：铝基、镍基、镁基、耐热金属基绝缘材料气体绝缘材料：空气、氮气、二氧化硫和六氟化硫等云母制品，可作电机线圈绕包绝缘。

1H411020机电工程常用工程设备 1H411020通用机械设备的分类和性能 一、通用工程设备 二、连续输送设备的分类：1．有挠性牵引件：带式输送机、链板输送机、刮板输送机、埋刮板输送机、小车输送机、悬挂输送 机、斗式提升机2．无挠性牵引件：螺旋输送机、滚子（柱）输送机、振动输送机、气力输送机1H411022专用设备的分类和性能一、锅炉设备 性能（不同） 相同泵 扬程、必须汽蚀余量流量、（轴）功率、效率、转速风机 压力（动压、静压、全压）、噪声、振动 压缩机容积、流量、吸气压力、排气压力、工作效率、输入（输出）功率、性能系数、噪声电气材料 类型 适用场合电线BX 型、BV 型（铜芯电线）450/750V 以下动力装置固定敷设RV 型、RX 型RV 型：450/750V 家用电气、小型电动工具，仪器仪表；允许工作温度不超过65°RX 型：300/500V 及以下家用电气和工具；允许工作温度不超过BVV 型 电气设备内配线，家用电气内固定接线VV 型、YJV 型不能承受机械外力作用，适用于室内、隧道内的桥架及管道内敷设电缆VV 型、YJV 型能承受机械外力、不能承受拉力，可敷设在地下ZR-YJFE 型、NH-YJFE 型WD-ZANYJFE 型最高允许工作温度可达125℃；用于吊顶内、高层建筑电缆竖井内，潮湿场所阻燃型—不耐火；耐火型—既耐火也阻燃WD-ZANYJFE 型—阻燃耐火 YJV 型、电缆竖井（能压、能拉） KVV 型室内控制线路1．锅炉主要参数（1）蒸发量（2）压力和温度（3）受热面蒸发率和受热面发热率：反映锅炉工作强度的指标，数值越大，传热效果越好（4）锅炉热效率：锅炉热效率是表明锅炉热经济性的指标钢材可靠性指标：运行可用率、等效可用率、容量系数、强迫停运率和出力系数 二、风力发电设备1．风力发电机组的组成（1）直驱式风电机组：塔筒（支撑塔）、机舱总成、发电机、叶轮总成、测风系统、电控系统和防雷保 护系统组成（2）双馈式风电机组：塔筒、机舱、叶轮组成；机舱内集成：发电机系统、齿轮变速系统、制动系统、偏航系统、冷却系统等。

三、静置设备的分类1．按设备的设计压力分类1H411024电气设备的分类和性能一、电动机的分类和性能二、变压器的主要参数工作频率、额定功率、额定电压、电压比、空载电流、空载损耗、效率、绝缘电阻。

三、电气及成套装置的分类和性能1．高压断路器的性质（1）具有灭弧性能（2）具有控制、保护和安全隔离的作用。

1H412000机电工程专业技术1H412010工程测量技术分类（结构及工作原理） 优点 （交流）同步电动机 转速恒定（交流）异步电动机 结构简单、制造容易价格低、运行可靠、维护方便、坚固耐用 直流电动机启动、制动性能、平滑调速性能好1H412011测量的方法 一、工程测量方法 二、工程测量的程序1．工程测量的程序基本程序是：设置纵横中心线→设置标高基准点→设置沉降观测点（基础上的基准点，埋设后开始第一次观测）→安装过程测量控制→实测记录三、管线工程的测量四：长距离输电线路钢塔架（铁塔）基础施工的测量1．可根据起止点和转折点、沿途障碍物实际情况，测设钢塔架基础中心桩。

中心桩测定后，一般采用十字线法或平行基线法进行控制。

2钢尺量距，其丈量长度不宜大于80m ，同时，不宜小于20m 。

3．一段架空线路，其测量视距长度，不宜超过400m ． 1H412012测量的要求1．水准测量法的主要技术要求：（1）各等级的水准点，应埋设水准标石。

水准点应选在土质坚硬、便于长期保存和使用方便的地点。

一个测区及其周围至少应有3个水准点。

水准点之间的距离，一般地区应为1~3km ，工厂区宜小于lkm 。

（2）水准观测应在标石埋设稳定后进行。

（3）设备安装过程中，测量时应注意：最好使用一个水准点作为高程起算点。

当厂房较大时，可以增设水准点，但其观测精度应提高。

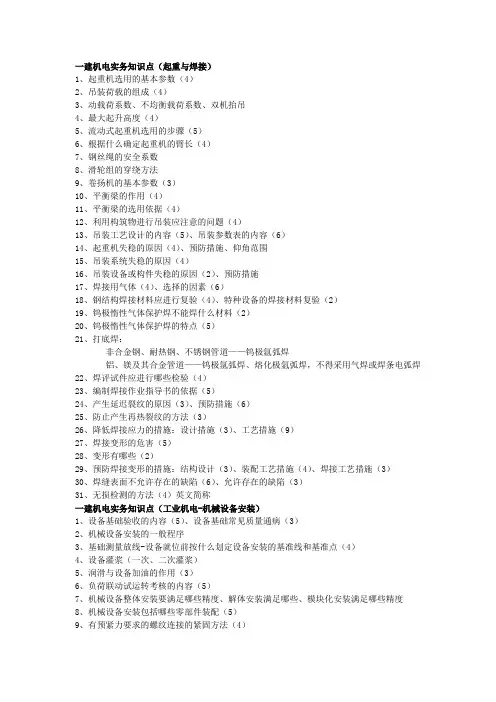

1H412013工程测量仪器的应用定位依据 主点 地下管线已有建筑物、控制点 起点、终点、转折点 回填前测量：起、止点、窨井坐标、管顶标高原理 仪器测设内容 测量方法位置分类/应用 水准 （高程）水准仪 （激光）水准点、标高基准点 仪高法、高差法 易保存、观测（基础边缘）简单：独立设备预埋：连续生产线标高、高程、沉降观基准线 （平面） 经纬（激光）、点位 水平角、竖直角 中心标板（依建筑物定位轴线）定线、定位测设已知角度平面控制网、柱安装铅垂度 纵横中心线（两条） 距离钢尺（20~80）、电磁波测距仪、全站仪 大跨越档距：电磁波测距法、解微波测距仪光电测距：激光、红外2H312020起重技术1H412021起重机械分类与选用要求 一、起重机械的分类二、起重机选用基本参数1．基本参数：吊装载荷、额定起重量、最大幅度、最大起升高度等。

2．吊装载荷：吊装载荷=（设备或构件等）在吊装状态下的重量＋吊、索具重量（包括吊钩滑轮组重量和从臂架头部垂下至吊钩的起升钢丝绳重量）3．多台起重机联合起吊的计算载荷 （1）动载系数k1=1．1（2）不均衡载荷系数k2=1．1?1．25（只有在多台起重机共同作业时才需要考虑K2单台起重不要考 虑）（3）计算载荷：Qj=k1×k2×Q 式中：Qj —起重机的计算载荷；三、流动式起重机的基本参数及使用要求 1．流动式起重机选用步骤：依据特性曲线图、表（1）定站位（幅度）=就位位置、现场具体情况，定机车站位（2）定臂长=就位高度、设备尺寸、吊索高度、站车位置→查曲线轻小型起重设备 千斤顶、滑车、起重葫芦、卷扬机起重机桥架型 梁式、桥式、门式、半门式臂架型 门座、半门座、塔式、流动式、铁路、桅杆、悬臂 缆索型 缆索起重机、门式缆索起重机测量仪器 应用电磁波测距仪载波：微波无线电；激光、红外线（统称光电测距仪） 激光测距 仪器激光准直仪、激光指向仪 沟渠、隧道或管道施工、大型机械安装、建筑变形观测 激光准直仪垂直定位及倾斜观测（高层建筑、烟囱、电梯） 激光经纬仪定线、定位、测设已知角度 激光水准仪 准直导线（高程。

沉降观测）激光平面仪滑模平台、网形屋架的水平控制；楼板支模、灌注、抄平（3）定额定起重量=幅度+臂长→查起重能力表＞Qj（需要考虑载荷系数，即：大于计算载荷）则可吊，反之则重选（重新调整机车站位）（4）按上述步骤进行优化，最终确定吊车臂长、工作半径等参数3．地基处理步骤：地面耐压力测试（不达标）→开挖回填夯实→耐压力测试→铺钢板复杂地基吊装重型设备，请专业人员对基础进行专门设计。

吊装前必须进行基础验收。

1H412022吊具种类与选用要求 一、钢丝绳二、滑轮组1．滑车组穿绕跑绳的方法有顺穿（三门及以下）、花穿（4~6门）、双跑头顺穿（7门以上）。

2．滑轮组动、定（静）滑车的最小距离不得小于1．5m 。

三、平衡梁1．平衡梁的作用（1）保持被吊设备的平衡，避免吊索损坏设备。

（2）缩短吊索的高度，减小动滑轮的起吊高度。

（3）减少设备起吊时所承受的水平压力，避免损坏设备。

（4）多机抬吊时，合理分配或平衡各吊点的荷载。

2.平衡梁的选择依据：设备重量、规格尺寸、结构特点、现场环境四、液压提升装置液压泵站工作压力、流量应根据泵站配置提升油缸的数量、载荷和提升速度来确定。

1H412023吊装方法与吊装方法一：常用吊装方法1．利用构筑物吊装（1）编制专门吊装方案，应对承载的结构在受力条件下的强度和稳定性进行校核。

（2）选择的受力点和方案应征得设计人员的同意。

（3）对于通过锚固点或直接捆绑的承载部位，还应对局部采取补强措施；如采用大块钢板、枕木等进行局部补强，采用角钢或木方对梁或柱角进行保护。

(4)施工时，应设专人对受力点的结构进行监视。

二：吊装方案选择步骤1．技术可行性论证2．安全性分析3．进度分析4．成本分析5．综合选择二：吊装方案选择步骤规格 6×19 6×37 6×61用途 缆风绳 跑绳吊索 载人安全系数≥3．5≥5≥8≥10~121．吊装参数表包括：设备规格尺寸、金属总重量、吊装总重量、重心标高、吊点方位及标高三：吊装方案的管理1H412024吊装的稳定性一、起重吊装作业失稳的原因及预防措施二、稳定系统1H412030焊接技术1H412031焊接材料与焊接设备选用要求稳定系统组成 使用要求缆风绳 与地面夹角宜为30°最大不得超过45°直立单桅杆各相邻缆风绳之间的水平夹角不得大于60° 地锚全埋式 适用：能开挖、大型、重型吊装 活动式地锚 适用：小型（改、扩建）工程已有建筑物适用：强度验算+防护+建筑设计单位书面同意 失稳类型 主要原因预防措施起重机械失稳 超载、支腿不稳定、机械故障、桅杆偏心过大 严禁超载、严格机械检查、打好支腿并加固吊装系统失稳多机吊装不同步、载荷分配不均匀、指挥协调失误、桅杆系统缆风绳、地锚失稳尽量选用机型、吊装能力相同的吊车，并通过主副指挥来实现多机吊装的同步吊装设备或构件失稳 设计与吊装受力不一致、设备或构件的刚度偏小多吊点吊装、薄壁设备加固编制专项方案需要专家论证（一）采用非常规起重设备、方法，且单件起吊重量在10KN 及以上的起重吊装工程。
