电学综合练3一、选择题(第1～3 题为单项选择题，第4～5 题为多项选择题)1.如图所示，一根重力为G＝0.1 N、长为L＝1 m、质量分布均匀的导体ab，在其中点弯成60°，将此导体放入匀强磁场中，导体两端a、b悬挂于两相同的弹簧下端，弹簧均处于竖直状态，当导体中通有I＝1 A 的电流时，两根弹簧比原长各缩短了Δx＝0.01 m，已知匀强磁场的方向垂直纸面向外，磁感应强度的大小B＝0.4 T，则( )A．导体中电流的方向为a→bB．每根弹簧的弹力大小为0.5 NC．弹簧的劲度系数为k＝5 N/mD．若导体中不通电流，则弹簧比原长伸长了0.02 m2．图 1 和图 2 是演示自感现象的两个电路图，L1 和L2 为电感线圈。
实验时，断开开关S1 瞬间，灯 A1 突然闪亮，随后逐渐变暗；闭合开关 S2，灯 A2 逐渐变亮，而另一个相同的灯A3 立即变亮，最终A2 与A3 的亮度相同。
下列说法正确的是( )A．图1 中，A1 与L1 的电阻值相同B．图1 中，闭合S1，电路稳定后，A1 中电流大于L1 中电流C．图2 中，滑动变阻器R与L2 的电阻值相同D．图2 中，闭合S2 瞬间，L2 中电流与滑动变阻器R中电流相等3.真空中有一半径为r0 的带电空心金属球，通过其球心的一直线上各点的电势φ分布如图所示，r表示该直线上某点到球心的距离，r1、r2 分别是该直线上A、B两点离球心的距离。
下列说法中正确的是( )A．空心金属球带负电B．A点的电场强度方向由A指向BC．A点的电场强度小于B点的电场强度D．电荷沿直线从A移到B的过程中，电场力一定做正功4．如图甲所示，Q1、Q2 为两个被固定的点电荷，a、b 是它们连线的延长线上的两点。
现有一带正电的粒子只在电场力作用下，以一定的初速度从a点开始经b点向远处运动，粒子经过a、b 两点时的速度分别为v a、v b，其速度—时间图像如图乙所示，下列说法正确的是( )A．粒子由a点到b点运动过程中加速度逐渐增大B．b点的电场强度一定为零C．Q1 的电量一定大于Q2 的电量D．粒子由a点到b点向远处运动过程中，粒子的电势能先增大后减小5．如图所示，由于理想变压器原线圈的输入电压降低，使电灯 L 变暗，下列可以使电灯L 重新变亮的方法是( )A．其他条件不变，P1 上移，同时P2 下移B．其他条件不变，P1 下移，同时P2 上移C．其他条件不变，断开开关SD．其他条件不变，将滑动变阻器滑片P向下移动二、非选择题6．某物理实验兴趣小组进行测定某品牌矿泉水的电阻率的探究实验，用一支两端开口的玻璃管通过密封塞封住一定量的矿泉水。

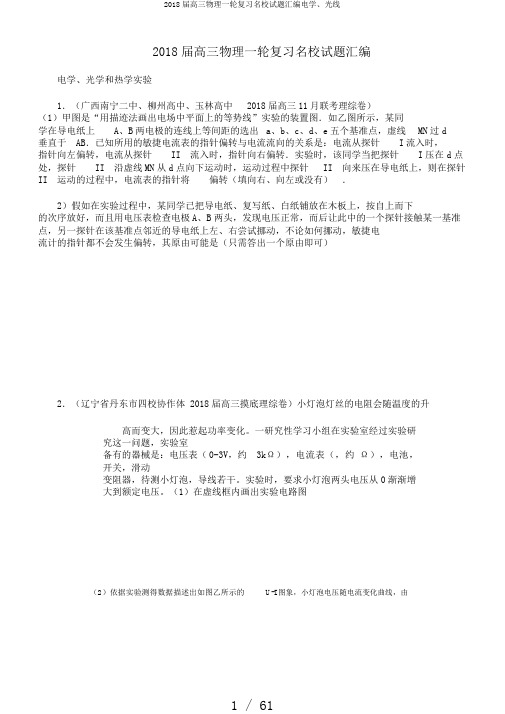

2018届高三物理一轮复习名校试题汇编电学、光线
2018届高三物理一轮复习名校试题汇编电学、光学和热学实验1．（广西南宁二中、柳州高中、玉林高中2018届高三11月联考理综卷）（1）甲图是“用描迹法画出电场中平面上的等势线”实验的装置图．如乙图所示，某同学在导电纸上A、B两电极的连线上等间距的选出a、b、c、d、e五个基准点，虚线MN过d垂直于AB．已知所用的敏捷电流表的指针偏转与电流流向的关系是：电流从探针I流入时，指针向左偏转，电流从探针II 流入时，指针向右偏转．实验时，该同学当把探针I压在d点处，探针II 沿虚线MN从d点向下运动时，运动过程中探针II 向来压在导电纸上，则在探针II 运动的过程中，电流表的指针将偏转（填向右、向左或没有）．2）假如在实验过程中，某同学已把导电纸、复写纸、白纸铺放在木板上，按自上而下的次序放好，而且用电压表检查电极A、B两头，发现电压正常，而后让此中的一个探针接触某一基准点，另一探针在该基准点邻近的导电纸上左、右尝试挪动，不论如何挪动，敏捷电流计的指针都不会发生偏转，其原由可能是（只需答出一个原由即可）2．（辽宁省丹东市四校协作体 2018届高三摸底理综卷）小灯泡灯丝的电阻会随温度的升高而变大，因此惹起功率变化。
一研究性学习小组在实验室经过实验研究这一问题，实验室备有的器械是：电压表（0-3V，约3kΩ），电流表（，约Ω），电池，开关，滑动变阻器，待测小灯泡，导线若干。
实验时，要求小灯泡两头电压从0渐渐增大到额定电压。
（1）在虚线框内画出实验电路图（2）依据实验测得数据描述出如图乙所示的U-I图象，小灯泡电压随电流变化曲线，由此可知，小灯泡电阻R随温度T的关系是。
3）假如一电池的电动势2V,内阻Ω。
请你依据上述实验的结果，确立小灯泡接在该电池的两头,小灯泡的实质功率是______W。
2．（1）以下图（2）小灯泡的电阻R随温度T高升而增大（3）（—都得分）VAA3．（云南省昆明市2018届高三摸底理综卷）用如图甲所示电路测一节干电池的电动势E和内电阻r，所给的器械有：A．电流表（量程、3A）B ．电压表（量程3V、15V）C．滑动变阻器R1（阻值范围0~10Ω、额定电流2A）D．滑动变阻器R2（阻值范围0~100Ω、额定电流1A）E．开关S和导线若干（1）要正确达成实验，电流表的量程应选择A；电压表的量程应选择V；滑动变阻器应选择。
2018版高三物理一轮复习 专题9 电学实验(含2012年高考真题)
电学实验1．(2012全国新课标).（10分）图中虚线框内存在一沿水平方向、且与纸面垂直的匀强磁场.现通过测量通电导线在磁场中所受的安培力，来测量磁场的磁感应强度大小、并判定其方向.所用部分器材已在图中给出，其中D 为位于纸面内的U 形金属框，其底边水平，两侧边竖直且等长；E 为直流电源；R 为电阻箱；○A 为电流表；S 为开关.此外还有细沙、天平、米尺和若干轻质导线. （1）在图中画线连接成实验电路图. （2）完成下列主要实验步骤中的填空 ①按图接线.②保持开关S 断开，在托盘内加入适量细沙，使D 处于平衡状态；然后用天平称出细沙质量m 1.③闭合开关S ，调节R 的值使电流大小适当，在托盘内重新加入适量细沙，使D________；然后读出___________________，并用天平称出____________. ④用米尺测量_______________.（3）用测量的物理量和重力加速度g 表示磁感应强度的大小，可以得出B =_________. （4）判定磁感应强度方向的方法是：若____________，磁感应强度方向垂直纸面向外；反之，磁感应强度方向垂直纸面向里.答案：③重新处于平衡状态, 电流表的示数I , 此时细沙的质量m 2 ④D 的底边长L （3）ILg m m B 21-=（4）12m m >解析：根据实验目的和电磁天平的原理，将电源、开关、电阻箱、电流表及U 形金属框串联起来，连接成电路图.设金属框质量为M ，托盘质量为m 0，第一次操作中未接通电源时由平衡条件：Mg ＝(m 0＋m 1)g ，第二次接通电源后，加入适量细沙m 2D 重新处于平衡状态，然后读出电流表的示数I ，并测量出金属框底部的长度l ，若金属框受到的安培力竖直向下，由平衡条件：()g m m Mg BIl 20+=+，两式联立解得：()gIlm m B 12-=；若金属框受到的安培力竖直向上，则()gIlm m B 21-=，综上B=g Ilm m B 12-=，若m 2＞m 1，则由左手定则可知磁感应强度方向垂直纸面向外，反之，磁感应强度方向垂直纸面向里.2.（2012广东卷）某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻.①分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图15（a）和图15（b）所示，长度为_____cm，直径为_____mm.②按图15（c）链接电路后，实验操作如下：（a）将滑动变阻器R1的阻值置于最_____处（填“大”或“小”）；将S2拨向接点1，闭合S1，调节R1，使电流表示数为I0；（b）将电阻箱R2的阻值调至最______（填“大”或“小”）；将S2拨向接点2；保持R1不变，调节R2，使电流表示数仍为I0，此时R2阻值为1280Ω；③由此可知，圆柱体的电阻为_____Ω.答案：（1）①5.01 5.315 ②（a）大（b）大③1280解析：(1)①游标卡尺的精度为0.1 mm,所以L=(50+1×0.1)mm=5.01 cm,数为 d=(5+31.6×0.01) mm=5.316 mm.②为了保护电流表，在接通电路之前，要使电路中的总电阻尽可能大，然后慢慢减小电路中的电阻.3.（2012北京高考卷）．（18分）在“测定金属的电阻率”实验中，所用测量仪器均已校准．待测金属丝接入电路部分的长度约为50cm．（1）用螺旋测微器测量金属丝的直径，其中某一次测量结果如图1所示，其读数应为___________mm（该值接近多次测量的平均值）（2）用伏安法测金属丝的电阻Rx．实验所用器材为：电池组(电动势为3V，内阻约1Ω)、电流表(内阻约0.1Ω)、电压表(内阻约3k Ω)、滑动变阻器R (0~20Ω，额定电流2A)、开关、导线若干． 某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：由以上数据可知，他们测量Rx 是采用图2中的_________图(选填“甲”或“乙”)．（3）图3是测量Rx 的实验器材实物图，阻器的一端．请根据图(2)所选的电路图，补充完成图3间，电压表或电流表不至于被烧坏．（4）这个小组的同学在坐标纸上建立U 、I 坐标系，如图4所示，图中已标出了测量数据对应的4个坐标点．请在图4中标出第2、4、6次测量数据坐标点，并描绘出U ─I 图线．由图线得到金属丝的阻值R x =___________Ω(保留两位有效数字)．（5）根据以上数据可以估算出金属丝的电阻率约为___________(填选项前的符号) A ．1×10-2Ω⋅m B ．1×10-3Ω⋅m C ．1×10-6Ω⋅m D ．1×10-8Ω⋅m图2乙甲图4（6）任何实验测量都存在误差．本实验所用测量仪器均已校准，下列关于误差的说法中正确的选项是___________(有多个正确选项)．A ．用螺旋测微器测量金属丝直径时，由于读数引起的误差属于系统误差B ．由于电流表和电压表内阻引起的误差属于偶然误差C ．若将电流表和电压表内阻计算在内，可以消除由测量仪表引起的系统误差D ．用U ─I 图像处理数据求金属丝电阻可以减小偶然误差 答案：（1）（0.395-0.399均可） （2）甲 （3）如答图3（4）如答图4 （4.3-4.7均可） （5）C （6）CD 解析：（1）固定刻度读数为0，可动刻度读数为39.7，所测长度为0+39.7×0.01=0.397mm.(0.395～0.399).（2）由记录数据根据欧姆定律可知金属丝的电阻R x 约5Ω.答图3 答图4则有501.05==A x R R ，60053000==x V R R 比较R x 为小电阻应该采用外接法测量误差小. 由（3）知是用伏安特性曲线来测量电阻的，就要求电压电流从接近0开始调节，所以应该采用分压接法（甲）.（3）注意连图时连线起点和终点在接线柱上并且不能交叉，结合（2）可知应该连接成外接分压接法（甲）那么在连线时断开开关且使R x 两端的电压为0.先连外接法（线1）再连分压法（线2和3），此时滑片P 必须置于变阻器的左端.（4）描绘出第2、4、6三个点后可见第6次测量数据的坐标点误差太大舍去，然后作出U -I 图线.其中第4次测量数据的坐标点在描绘出的U -I 图线上，有5.4220.000.1==x R Ω(4.3～4.7).（5）根据电阻定律SlR x ρ=有662105.45.010397.014.35.4--⨯=⨯⨯⨯==l S R x ρΩ·m ，估算出的金属丝电阻率是C.（6）用螺旋测微器测量金属丝直径时，由于读数引起的误差属于偶然误差；由于电流表和电压表内阻引起的误差属于系统误差.答案C D.5.（2012山东卷）（2）在测量金属丝电阻率的试验中，可供选用的器材如下： 待测金属丝：x R （阻值约4Ω，额定电流约0.5A ）； 电压表：V （量程3V ，内阻约3k Ω）； 电流表：1A （量程0.6A ，内阻约0.2Ω）；2A （量程3A ，内阻约0.05Ω）；电源：1E （电动势3V ，内阻不计）2E （电动势12V ，内阻不计） 滑动变阻器：R （最大阻值约20Ω） 螺旋测微器；毫米刻度尺；开关S ；导线.○1用螺旋测微器测量金属丝的直径，示数如图所示，读数为 mm. ○2若滑动变阻器采用限流接法，为使测量尽量精确，电流表应选 、电源应选 （均填器材代号），在虚线框中（间答题卡）完成电路原理图.答案：（2）○11.773【1.771-1.775均正确】○2A 1；E 1；电路图如右. 解析：①1．773【1．771～1．775均正确】②电压表量程3V ，所以电源应选E1，通过待测金属丝的最大电流约为75.043===x R E I A ，所以电流表应选A1.电路图如右.6.（2012四川卷） (2)某学习小组的同学拟探究小灯泡L 的伏安特性曲线，可供选用的器材如下：小灯泡L ，规格“4.0V ．0.7A ”；电流表A1，量程3A ，内阻约为0.1Ω; 电流表A 2，量程0.6A ，内阻r 2=0.2Ω; 电压表V ，量程3V ，内阻r V =9k Ω； 标准电阻R 1，阻值1Ω； 标准电阻R 2，阻值3 k Ω;滑动变阻器R ，阻值范围O~ 10Ω,； 学生电源E ，电动势6V ，内阻不计； 开关S 及导线若干.①甲同学设计了如图1所示的电路来进行测量，当通过L 的电流为0.46A 时，电压表的示数如图2所示，此时L 的电阻为____Ω.②乙同学又设计了如图3所示的电路来进行测量，电压表指针指在最大刻度时，加在L 上的电压值是____V.③学习小组认为要想更准确地描绘出L 完整的伏安特性曲线，需要重新设计电路.请你在乙同学的基础上利用所供器材，在图4所示的虚线框内补画出实验电路图，并在图上标明所选器材代号. 答案：(2)①5（3分）；②4（3分）；③解析：①电压表示数2.3V ，Ω==546.03.2R .②4)30009000(90003=+=L U V.③准确地描绘出L 完整的伏安特性曲线，需要将电流电压调节达到小灯泡的额定值.测量准确3A 电流表不能使用，3V 电压表和0.6A 电流表量程不够必须改装；将电压表和2R 串联，刚好满足4V 量程（小灯泡额定）；电流的2A 与1R 并联即可将电流量程扩至0.72 A （额定为0.7 A ）.两表改装完毕之后，再考虑内、外接的问题.由于改装后的电压表量程刚好等于小灯泡额定电压，也就不适于将改装后的安培表内接了，否则电压表会超量程的.这里最好采用外接法，即答图1.。
2018届高三物理浙江学考一轮复习练习：第7章 第2节 电
第2节电路闭合电路欧姆定律考点一| 串联电路和并联电路串联、并联特点对比1．电阻R1与R2并联在电路中，通过R1与R2的电流之比为1∶2，则当R1与R2串联后接入电路中时，R1与R2两端电压之比U1∶U2为() A．1∶2B．2∶1C．1∶4 D．4∶1B[两电阻并联时，两端电压相等，因电流之比为1∶2，故R1∶R2＝2∶1；当两电阻串联时，有相同的电流，由U＝IR可知，U1∶U2＝2∶1，选项B正确．] 2．三个电阻的阻值之比R1∶R2∶R3＝1∶2∶5，若将这三个电阻并联，则通过它们的电流之比I1∶I2∶I3为()A．1∶2∶5B．5∶2∶1C．10∶5∶2 D．1∶1∶1C[并联电路电压相等，设为U，因为R1∶R2∶R3＝1∶2∶5，设R1＝R，则R2＝2R，R3＝5R，所以并联后，通过它们的电流之比为UR∶U2R∶U5R＝10∶5∶2，选项C正确．]3. (2017·台州模拟)如图7-2-1所示，电源和电压表都是好的，在滑片由a滑到b的过程中，电压表的示数始终为U，下列判断正确的是() 【导学号：81370269】图7-2-1A．a处接线断开B．滑片P开路C．a、b间电阻丝开路D．b处接线开路D[因电压表示数始终为U，则滑片P不会开路，B错；若a处接线断开，则电压表示数为零；若a、b间电阻丝开路，则P移动到某位置时示数为零；若b处接线开路，则由于电阻上无电压降，P点的电势始终为a点电势，电压表示数始终为U，故A、B、C均错，D正确．]4．如图7-2-2所示为某一电路的一部分，其中R1＝20 Ω，R2＝R3＝40 Ω，下列关于R1、R2、R3消耗电功率P1、P2、P3，以及R1、R2两端的电压U1、U2的关系正确的是()图7-2-2A．U1＝U2，P1＝P2＝P3B．U1＞U2，P1∶P2∶P3＝1∶2∶2C．U1＝U2，P1∶P2∶P3＝2∶1∶1D．U1＜U2，P1＜P2＝P3C[由于R2、R3并联，其总电阻为20 Ω，与R1串联后，R1与R2、R3并联电路两端的电压相同，所以R1、R2两端的电压U1、U2相等；R2、R3阻值相同，由P＝U2R知，消耗功率相同；通过R2、R3的电流均为总电流的一半，由P＝I2R可得P1∶P2∶P3＝2∶1∶1.选项C正确．]考点二| 闭合电路欧姆定律1．闭合电路(1)组成⎩⎨⎧电源内部是内电路；用电器、导线组成外电路.(2)内、外电压的关系：E ＝U 内＋U 外． 2．闭合电路欧姆定律(1)内容：在外电路为纯电阻的闭合电路中，电流的大小跟电源的电动势成正比，跟内、外电路的电阻之和成反比．(2)公式： ①I ＝ER ＋r(只适用于纯电阻电路)． ②E ＝U 外＋Ir (适用于所有电路)． 3．路端电压U 与电流I 的关系 (1)关系式：U ＝E －Ir . (2)U -I 图象如图7-2-3所示．图7-2-3①当电路断路即I ＝0时，纵坐标的截距为电源电动势． ②当外电路短路即U ＝0时，横坐标的截距为短路电流． ③图线的斜率的绝对值为电源的内阻．1．某电路如图7-2-4所示，已知电池组的总内阻r ＝1 Ω，外电路电阻R ＝5 Ω，理想电压表的示数U ＝3.0 V ，则电池组的电动势E 等于( )图7-2-4A ．3.0 VB ．3.6 VC ．4.0 VD ．4.2 VB [由于电压表的示数为路端电压，而U ＝IR ，则I ＝UR ＝0.6 A ，由闭合电路欧姆定律可得E ＝I (R ＋r )＝0.6×(5＋1)V ＝3.6 V ，故选项B 正确．]2.第二届世界互联网大会于2015年12月16日至18日在桐乡乌镇举行，为迎接大会召开，桐乡市对部分道路亮化工程进行了改造，如图7-2-5所示是乌镇某行政村使用的太阳能路灯的电池板铭牌，则该电池板的内阻约为( )A ．7.58 ΩB ．6.03 ΩC ．6.23 ΩD ．7.35 ΩD [开路电压即为电动势，所以内阻r ＝E I 短＝435.85 Ω≈7.35 Ω，D 正确．]3．一太阳能电池板，测得它的开路电压为800 mV ，短路电流为40 mA.若将该电池板与一阻值为20 Ω的电阻连成一闭合电路，则它的路端电压是( )A ．0.10 VB ．0.20 VC ．0.30 VD ．0.40 VD [由已知条件得：E ＝800 mV .又因I 短＝E r ，所以r ＝E I 短＝800×10－340×10－3Ω＝20Ω，所以U ＝IR ＝E R ＋r R ＝80020＋20×20 mV ＝400 mV ＝0.4 V ，选项D 正确．] 4．(2015·浙江学业水平考试)小吴同学设计了一种烟雾报警装置，其设计原理如图7-2-6所示．M 为烟雾传感器，其阻值R M 随着烟雾浓度的变化而变化，R 为定值电阻．当装置所在区域出现烟雾且浓度增大时，将导致a 、b 两端电压减小，触发警报装置发出警报．当烟雾浓度增大时( ) 【导学号：81370264】图7-2-6A．R M增大，电流表示数增大B．R M增大，电流表示数减小C．R M减小，电流表示数增大D．R M减小，电流表示数减小C[根据烟雾浓度增大时，a、b两端电压减小，可知a、b之间电阻减小，故R M减小．根据闭合电路欧姆定律知电路中电流增大，所以电流表示数增大．故C选项正确．]5．图7-2-7所示电路中，电容器与电阻R2并联后，经电阻R1与电源和开关相连，电源电动势E＝24 V，内电阻r＝1 Ω，电阻R1＝15 Ω，R2＝8 Ω，电容器的电容C＝2×10－9 F，闭合开关S，待电路稳定后，下列说法正确的是() 【导学号：81370268】图7-2-7A．电源两端的电压为1 VB．电容器两端的电压为24 VC．通过电阻R1的电流为 1.5 AD．电容器所带电荷量为1.6×10－8 CD[闭合开关S，稳定后电容器相当于开关断开，根据闭合电路欧姆定律得：I＝ER1＋R2＋r＝2415＋8＋1A＝1 A，电源两端的电压是路端电压，即：U＝I(R1＋R2)＝1×(15＋8) V＝23 V．电容器两端的电压即R2两端的电压：U2＝IR2＝1×8 V＝8 V则电容器所带电荷量为Q＝CU2＝2×10－9×8 C＝1.6×10－8 C，故D 项正确．]考点三| 电源的功率及U-I图象1．电源的总功率(1)任意电路：P总＝IE＝IU外＋IU内＝P出＋P内．(2)纯电阻电路：P总＝I2(R＋r)＝E2 R＋r.2．电源内部消耗的功率P内＝I2r＝IU内＝P总－P出．3．电源的输出功率(1)任意电路：P出＝IU＝IE－I2r＝P总－P内．(2)纯电阻电路：P出＝I2R＝E2R(R＋r)2＝E2(R－r)2R＋4r.(3)纯电阻电路中输出功率随R的变化关系①当R＝r时，电源的输出功率最大为P m＝E2 4r.②当R＞r时，随着R的增大输出功率越来越小．③当R＜r时，随着R的增大输出功率越来越大．④当P出＜P m时，每个输出功率对应两个外电阻R1和R2，且R1R2＝r2.⑤P出与R的关系如图7-2-8所示．图7-2-84．电源的效率(1)任意电路：η＝P出P总×100%＝UE×100%.(2)纯电阻电路：η＝RR＋r×100%＝11＋rR×100%因此在纯电阻电路中R越大，η越大．5．电源与电阻U-I图象的比较(2016·浙江4月学考)图7-2-9所示中的路灯为太阳能路灯，每只路灯的光伏电池板有效采光面积约0.3 m 2.晴天时电池板上每平方米每小时接收到的太阳辐射能约为3×106 J ．如果每天等效日照时间约为6 h ，光电池一天产生的电能可供30 W 的路灯工作8 h ．光电池的光电转换效率约为( )图7-2-9A ．4.8%B ．9.6%C ．16%D ．44%C [光电池的光电转换效率是转化得到的电能与接收到的光能的比值，即：η＝E 电E 光×100%＝30×8×3 6000.3×3×106×6×100%＝16%，故选C.]1．如图7-2-10所示是某电源的路端电压与电流的关系图象，下列结论正确的是() 【导学号：81370265】图7-2-10A．电源的电动势为5.0 VB．电源的内阻为12 ΩC．电源的短路电流为0.5 AD．电流为0.3 A时的外电阻是18 ΩD[当电流为零时，路端电压等于电源电动势，由此可知电源的电动势为6.0 V，选项A错误；图线的斜率表示电源内阻r＝6－50.5Ω＝2 Ω，选项B错误；只有当路端电压为零时的电流才是短路电流，由于图线没有从原点开始，因此图线与横轴交点不是短路电流，选项C错误；当电流为0.3 A时，由闭合电路欧姆定律I＝ER＋r知R＝EI－r＝60.3Ω－2 Ω＝18 Ω，选项D正确．]2．如图7-2-11所示，直线A为某电源的U-I图线，曲线B为某小灯泡的U-I图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电源的总功率分别是()图7-2-11A．4 W,8 W B．2 W,4 WC．2 W,3 W D．4 W,6 WD[电源的U-I图线A在纵轴上的截距表示电源电动势为3 V，图线A、B 的交点表示电路工作点，对应的工作电压为U＝2 V，工作电流为I＝2 A．用该电源和小灯泡组成闭合电路时，电源的输出功率P出＝UI＝2×2 W＝4 W，电源的总功率P总＝EI＝3×2 W＝6 W．选项D正确．]3．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图7-2-12所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为ηa、ηb.由图可知ηa、ηb的值分别为()图7-2-12A．ηa＝80%ηb＝50%B．ηa＝40%ηb＝80%C．ηa＝50%ηb＝80%D．ηa＝66.7%ηb＝33.3%D[根据效率的定义可做以下推导：η＝UIEI＝UE，从U-I图象中可知电压电动势对应为6个单位长度，a点路端电压对应为4个单位长度，b点路端电压对应为2个单位长度，综上所述D正确，A、B、C错误．]4．如图7-2-13所示，R1为定值电阻，R2为变阻器，E为电源电动势，r为电源内电阻，以下说法中正确的是() 【导学号：81370266】图7-2-13A．当R2＝r时，R2获得最大功率B．当R1＝R2＋r时，R1获得最大功率C．当R2＝0时，R1上获得最大功率D．当R2＝0时，电源的输出功率最大C[将R1等效为电源内阻，R2上的功率为电源的输出功率，当外电阻变化时，电源的输出功率随外电阻的变化而变化，当外电阻等于内阻，即R2＝R1＋r时，输出功率最大，即R2上的功率最大，故选项A错误．对电路中的定值电阻R1，电流最大时其功率最大，当外电阻R2＝0时，电流最大，故选项B错误，C 正确．当外电阻等于内阻时，即R1＋R2＝r时，电源的输出功率最大，故选项D 错误．]。
2018届高考物理二轮复习电学综合问题专题卷(全国通用)
1. (20分）（2018湖北恩施州一模）如图所示，在高度均为L 的条形区域I 、Ⅱ中分别存在匀强磁场和匀强电场，区域Ⅰ内的磁场方向垂直于纸面向里，区域Ⅱ内的电场方向竖直向上、电场强度大小为E 。
M 、N 是涂有荧光物质的水平板，其中M 板位于匀强磁场的上边界，N 板位于匀强电场的下边界。
现有一束电子从O 点（在磁场内部，且紧贴M 板）连续不断地水平向右射入磁场。
电子束由两部分组成，一部分为速度大小为v 的低速电子，另一部分为速度大小为2v 的高速电子。
当Ⅰ区中磁场较强时，N 板无这斑，缓慢改变磁场的强弱，直至N 板出现两个斑为止，已知电子质量为m ，电荷时为e ，电子间的相互作用不计，磁场下边界没有磁场，但有电场，不计电子重力。
求（1）N 板出现两个亮斑时I 区内磁场的磁感应强度大小B（2）到达N 板左方亮斑的电子在磁场和电场中运动的时间t ；（3）N 板两个亮斑之间的距离x 。
【名师解析】（1）画出带电粒子运动轨迹如图，由几何关系有：L R =12由牛顿第二定律有：12R v m evB =, 解得：eLmv B 2= （3）高速电子的轨道半径为：R 2=2R 1=L由几何关系可知：x 1=LeEmL v vt x 222== 故P 、Q 间的距离为：eE mL vL x x x x 22+=+= （3）在磁场运动时，有200 v qv B m r=，又R =，可得R = 2．（12分）（2018黄山期末）如图所示，在半个空间中分布一匀强磁场，磁感应强度为B(垂直纸面并指向纸面内)。
磁场边界为MN(垂直纸面的一个平面)。
在磁场区内有一点电子源(辐射发射源)S ，向四面八方均匀地，持续不断地发射电子。
这里仅考察电子源所在的平面内，由电子源发射的电子，不计电子间的相互作用，并设电子源离界面MN 的垂直距离为L 。
（1）点源S 发射的电子，其速度达多大时，界面MN 上将有电子逸出?（2）若点源S 发射的电子速度大小均为eBL m，在界面MN 上多宽范围内有电子逸出? （其中m 为电子质量，e 为电子带电量。
2018年中考物理备考之电学计算题压轴题合集附答案.pdf
2018年中考物理备考之电学计算题附答案（42题）一、计算题（共42题）1.（2016?广西）如图甲所示电路，电源电压为3V，R1为定值电阻，R2为滑动变阻器，当开关S1、S2都闭合后，电流表的示数为0.6A．（1）求电阻R1的阻值；（2）当S1闭合，S2断开时，将滑片P移到中点，电流表的示数如图乙所示，求电阻R2的最大阻值；（3）当S1闭合，S2断开时，将滑片P从a端移至b端，求电路消耗的总功率的变化量．2.（2013?钦州）小刚家电能表表盘如图所示，表格中列出了他家主要用电器的相关参数，请根据图表信息解答下列问题：用电器电视机电水壶额定电压220V 220V额定功率150W 1000W（1）小刚家的电视机的待机功率为0.5W，若某次看完电视后使其待机10h，则这次待机电视机消耗了多少电能？（2）电水壶正常工作时，若有16%的能量损失，则将1kg的水从20℃加热到100℃需要多少时间？（3）在用电高峰期，如果将其他用电器关闭，只让电水壶工作，小刚发现电能表转盘在100s内转了27转，那么这时电水壶的实际功率是多少？3.（2013?梧州）图甲是一个电器设备内部的部分电路，A、B被封闭在一个透明的玻璃壳内，A是一个定值电阻，B 是一种由特殊金属制成的可变电阻，a、b、c是它三个外露的接线柱．当把图甲的a、b分别与图乙电路的a′、b′接线柱连接，并把变阻器的滑片移到最右端时，电压表和电流表的示数分别为6V和0.2A，图乙中滑动变阻器的最大电阻为20Ω．问：（1）电阻A的阻值是多少？（2）电源的电压是多少？（3）当接线柱a与a′连接，b、c同时与b′连接时，测得多组电压与电流值，并绘制成如图丙的曲线图象，调节滑动变阻器的滑片，使电阻A的实际功率为 2.7W，此时电阻B消耗的实际功率是多少？4.（2016?江西）如图甲所示，是一则公益广告，浓浓的孝心透着社会主义核心价值观．小明的爷爷网购了一台电热足浴器，其铭牌的部分参数如图乙（甲部分）所示，电热足浴器某次正常工作时控制面板显示如图乙（乙部分）所示，求：①此时足浴器的工作电流．（计算结果保留一位小数）②足浴器装入最大容量初温为22°的水，当水温达到控制面板上显示的温度时水所吸收的热量．③上述加热过程耗时16min，该足浴器的热电效率．5.（2014?防城港）如图所示，电源电压保持不变，小灯泡L标有“6V3W”的字样，其电阻不随温度变化，滑动变阻器的最大阻值为18Ω．当S闭合，S1、S2都断开时，滑动变阻器滑片P从b端向a端滑过三分之一时，小灯泡恰好正常发光．保持滑片P的位置不变，闭合S、S1、S2，发现电路消耗的总功率变化了12W．求：（1）小灯泡正常工作的电流．（2）小灯泡的电阻．（3）电源电压．（4）当开关S、S1、S2都闭合时，电路消耗总功率的最小值．6.如图，电源电压为6V，电阻R0=10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω 0.5A”字样．求：①当电路中电流最小时，1min内电流通过电阻R0做的功．②为了保证电路安全，滑动变阻器R接入电路的最小阻值.7.（2014?河池）利用风能和太阳能发电是开发新能源常用的两种方式．某种路灯装置如图甲所示，其电路原理图如图乙所示．S2为光控开关，当路面亮度足够时，触片与触点a接触，发电装置给蓄电池充电；当路面亮度不足时，触片与触点b接触，路灯亮．S1是时控开关，L1、L2均为LED节能灯，L1为“24V48W”，平均每天正常工作5h，L2为“24V24W”，平均每天正常工作10h．D1、D2均为二极管，它们有单向导电性．风力发电机发电功率随风速变化如下表所示；太阳能电池板的面积为 1.5m2，每平方米平均收集的功率为1kW，太阳能电池板光电转化效率为40%．问：平均风速（m/s） 2 3 4 5 6发电功率（W）100 200 300 400 480（1）路灯正常工作时电路中的最大电流是多少？（2）若路灯安装处某天平均风速为3m/s的时间有4h，平均风速为5m/s的时间有1h，其余时间无风，则风力发电机该天发出的电能是多少？（3）光照8h获得的电能可供路灯正常工作多少时间？8.（2014?桂林）桂林着力打造广西风电基地，预计到“十二五”期末，全市建成的风电装机容量达到100万千瓦．如图，风力发电﹣﹣即是风轮机叶片不断受到风力的推动而转动，继而带动发电机工作输出电能．若风力发电机，每片风叶质量为6t，长为40m．下表给出了1kg空气在不同风速下速度（ν）与动能（E）的关系：（空气密度取 1.2kg/m3）动能E（J）10 20 30 40 50风速v（m/s） 2 4 6 8 10（1）当风速为6m/s时，每千克空气具有的动能是多少焦耳？（2）如果一台这样的风力发电机平均每秒可以输出 1.2×105J的电能，则1000台这样的风力发电机，一年获得的电能相当于完全燃烧多少千克的煤产生的能量？（一年工作时间按3000h计算，煤的热值为3×107J/kg）（3）当风速为10m/s时，若风力发电机风轮正面迎风，这台发电机每秒钟能对外提供 3.8×105J的电能，则它将风能转化为电能的效率是多少？9.（2012?广西）太阳能热水器的电脑芯片可以通过“水位水温传感器”的电阻变化来检测水位和水温变化，从而自动控制进水、加热等．某型号的太阳能热水器的“水位水温传感器”有红、蓝、白、绿四根不同颜色的引出线，其内部结构示意图如图1，其中的水位传感器利用不纯净的水能导电的性质来工作．问：（1）当水箱内的水面由图1的C处降低到D处时，红、蓝两线间的电阻变化了多少kΩ？（四个电阻阻值都等于10kΩ，水箱内A、B、C、D、E、F、G、H均为裸露的金属触点，忽略水的电阻）；如果实际水位已经下降了，但它的显示屏总显示水是满的，那么水位传感器的故障原因是什么？（2）阴雨天时需要电辅助加热．已知加热功率为1500W，要把水箱里的150kg水从40℃加热到60℃，需要多长时间？[c水=4.2×103J/（kg?℃）；不计热损失]（3）张杨手头有一个维修师傅换下来的“水位水温传感器”，其热敏电阻还是好的，于是就想自制一个指针式热敏温度计，他设计的电路如图2所示．如果电路中电源电压等于l2V，定值电阻R0的阻值是2kΩ，上网查到这种热敏电阻的阻值随温度变化的关系如图3所示，那么，这个指针式热敏温度计的25℃温度刻度跟电压表多少伏的刻度对应？10.（2016?梧州）在如图所示的电路中，电源电压为20V且保持不变，电阻R1的阻值为30Ω，电压表的量程为0∽15V，闭合开关S后，R1两端的电压为9V．（1）电路中的电流为多少？（2）变阻器R2的电功率为多少？（3）现有阻值为10Ω、15Ω的定值电阻，标有“50Ω1A”、“100Ω0.8A“字样的滑动变阻器．①请选择定值电阻、变阻器各一个分别替换图中电路中的R1、R2，要求：电路接通时电压表的示数不能为零，在保证各电路元件都正常工作的情况下，移动变阻器滑片P的过程中，定值电阻两端电压的变化量最大．②求定值电阻两端电压的最大变化量．11.在工业生产中，经常用热敏电阻来探测温度．如图甲所示的电路，将热敏电阻R0放置在热源内，其余部分都置于热源外，这样就可以通过电流表的示数来表示热源温度．已知电源电压是9V，定值电阻R的阻值是100Ω，热敏电阻R0的阻值随温度变化的关系如图乙所示．求：甲乙已知电流表的量程为0．03A，此电路能够测量的最高温度是多少？此时该电路在100s内电流做了多少功？12.（2016?枣庄）如图甲所示是某压力测力计的电路原理示意图，图中电源电压为6V（保持不变）；定值电阻R0的规格是“520Ω0.01A”，起保护电路的作用；测力显示器是由电流表改装成的（电阻忽略不计），R是一种新型电子。
2018届高考物理二轮复习电学实验专题卷(全国通用)
1.（2018洛阳一模）某兴趣小组要精确测定额定电压为3 V 的节能灯正常工作时的电阻。
已知该灯正常工作时电阻约500 Ω。
实验室提供的器材有：A ．电流表A(量程：0～3 mA ，内阻R A ＝15 Ω)B ．定值电阻R 1＝1 985 ΩC ．滑动变阻器R (0～10 Ω)D ．电压表V(量程：0～12 V ，内阻R V ＝1 kΩ)E ．蓄电池E (电动势为12 V ，内阻r 很小)F ．开关S 一个G ．导线若干(1) 要精确测定节能灯正常工作时的电阻应采用下面电路图中的（ ）(2) 选择正确电路进行实验，若电压表的示数用U 表示，电流表的示数用I 表示，写出测量节能灯电阻的表达式R x ＝________(用题目中给的相应字母表示)。
当电流表中的电流强度I ＝________mA 时，记下电压表的读数U 并代入表达式，其计算结果即为节能灯正常工作时的电阻。
【参考答案】 (1) C （２分）； (2) VA V IR U R R IR -+)(1（３分） 1.5（3分） 【命题意图】本题考查节能灯正常工作时的电阻测量、电路选择及其相关的知识点。
【解题思路】(1) 由于已知电压表内阻，可计算出电压表中的电流，电压表可视为量程为12mA 的电流表。
由于已知电流表的内阻，可以计算出电流表两端的电压或将电流表串联一定值电阻R 1＝1 985 Ω改装成量程为6V 的电压表，要精确测定节能灯正常工作时的电阻应采用电路图中的C 。
(2)由图C 所示的电路，电压表中电流I V =U/R V ，节能灯中电流I 灯=I V -I= U/R V -I ， 节能灯两端电压U 灯=I（R 1+R A ），节能灯电阻的表达式R x ＝U 灯/I 灯=VA V IR U R R IR -+)(1。
额定电压为3 V 的节能灯，由I （R 1+R A ）=3V 解得I ＝1.5mA ，即当电流表中的电流强度I ＝1.5mA 时，记下电压表的读数U 并代入表达式，其计算结果即为节能灯正常工作时的电阻。
2018年全国卷高考物理总复习《电学实验》专题速递(含答案)
2018年全国卷高考物理总复习《电学实验》专题速递1．【湖北省华中师范大学第一附属中学2017届高三上学期期中考试】现有一电池，电动势E 约为9V ，内阻r 在35~55Ω范围内，允许通过的最大电流为50mA 。
为测定该电池的电动势和内阻，某同学利用如图（a ）所示的电路进行实验。
图中R 为电阻箱，阻值范围为0~9999Ω；R 0为保护电阻。
（1）可备选用的定值电阻R 0有以下几种规格，本实验应选用( )A ．20Ω，2.5WB ．50Ω，1.0WC ．150Ω，1.0WD ．1500Ω，5.0W（2）按照图（a ）所示的电路图，接好电路，闭合电键后，调整电阻箱的阻值，记录阻值R 和相应的电压表示数U ，取得多组数据，然后作出011R R U —图像，如图(b )所示，由图中所给的数据可知，电源的电动势E = V ，r = Ω．(结果保留两位有效数字)【答案】（1）C （2）8.3 ，502．【辽师大附中2016—2017学年上学期期中考试】在做测量电源电动势E 和内阻r 的实验时，提供的器材是：待测电源一个，内阻为R V 的电压表一个（量程略大于电源的电动势），电阻箱一个，开关一个，导线若干。
为了测量得更加准确，多次改变电阻箱的电阻R ，读出电压表的相应示数U ，以为纵坐标，R 为横坐标，画出与R 的关系图象,如图所示。
由图象可得到直线在纵轴上的截距为m ，直线的斜率为k ，试根据以上信息U 1U1(1)在虚线框内画出实验电路图。
(2)写出、的表达式， ___________ ；_______________【答案】①电路图如右图所示：② ， 3．【福建省厦门第一中学2017届高三上学期期中考试】为了测量某种材料制成的特种电阻丝x R 的电阻率，提供的器材有：A ．电流表G ，内阻120g R =Ω，满偏电流3g I mA =B ．电流表A ，内阻约为10Ω，量程为100mAC ．螺旋测微器，刻度尺D ．电阻箱0R （0~999Ω，0.5A ）E ．滑动变阻器R （5Ω，1A ）F ．电池组E （6V ，0.05Ω）G ．一个开关S 和导线若干E r =E =r 1VE kR =V r k m kR -=某同学进行了一下操作（1）用多用电表粗测电阻丝的阻值，当用“×1”档时发现指针偏转角度过小，说明电阻较______（填“大”或“小”）应换为“×10”档，并重新进行________，测量时指针位置如图1所示（2）把电流表G 与电阻箱串联改装成量程为6V 的电压表，则电阻箱的阻值应调为0R =________Ω。
(新课标)2018届高考物理二轮复习训练试卷含答案 ： 专题六 物理实验 能力训练15 电学实验
专题能力训练15 电学实验(时间:45分钟满分:100分)1.(14分)(1)图甲是多用电表的简化电路图,作为电压表使用时,选择开关应接;甲作为欧姆表使用时,选择开关应接(均选填“1”“2”或“3”)。
使用多用电表时,电流一定从(选填“A”或“B”)端流入多用电表。
(2)利用多用电表和电阻箱测量一电源的电动势和内阻的电路如图乙。
调节电阻箱,记录多组电阻箱示数R和多用电表示数I,作出R- 的图线如图丙所示。
由图丙可求得电动势E= V,内阻r= Ω。
(结果均保留2位有效数字)如果忽略偶然误差,本实验测得的E测、r测与真实值比较:E测E真,r测r真。
(均选填“<”“=”或“>”)乙丙2.(16分)某同学利用下列器材测量两节干电池的电动势和内阻。
A.待测干电池两节B.电压表V1、V2,量程均为0~3 V,内阻很大C.定值电阻R0(阻值未知)D.电阻箱RE.导线和开关(1)根据如图甲所示的实物连接图,在图乙方框中画出相应的电路图;甲乙(2)实验之前,需要利用该电路测出定值电阻R0。
先把电阻箱R调到某一阻值R1,再闭合开关,读出电压表V1和V2的示数分别为U10、U20,则R0= (用U10、U20、R1表示)。
(3)若测得R0=1.2 Ω,多次调节电阻箱R,读出相应电压表V1和V2的多组数据U1、U2,描绘出U1-U2图象如图丙所示,则两节干电池的总电动势E= V,总内阻r= Ω。
丙3.(16分)甲理想电压表的内阻无穷大,而实际电压表并非如此,现要测量一个量程为0~3 V、内阻约为3 kΩ的电压表的阻值,实验室备有以下器材:A.待测电压表V1:量程为0~3 V,内阻约为3 kΩB.电压表V2:量程为0~6 V,内阻约为6 kΩC.滑动变阻器R1:最大阻值20 Ω,额定电流1 AD.定值电阻R0E.电源:电动势6 V,内阻约1 ΩF.开关一个、导线若干(1)利用以上器材设计如图甲所示测量电路,请你按图甲所示电路将图乙中的实验仪器连接起来。
2018年中考物理电学专项复习综合训练题
电学1．甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较强，将它们相互摩擦后分开，下列叙述正确的是( )A．乙得到了电子带负电 B．甲失去了电子带正电C．甲、乙靠近会相互吸引 D．甲、乙靠近会相互排斥2. 如图所示关于仪表的正确使用和电路常规连接正确的是( )3. 如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光；当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是( )A．L1亮度增大，电流表示数不变 B．L1亮度不变，电流表示数不变C．L1亮度不变，电流表示数变小 D．L1亮度减小，电流表示数变小4. 如图所示，能正确地测出小灯泡L1两端电压的电路是( )5. 在探究用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是( )A．将导线K的a端移至接线柱A B．将导线M的c端移至接线柱BC．将导线M的c端移至接线柱D D．将导线L的b端移至接线柱D6. 在如图所示的四个电路中，哪个电路中三个电灯是并联的( )7. 如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。
通过灯泡L1和L2的电流分别为( )A ．1.2 A ，1.2 AB ．0.3 A ，0.3 AC ．1.2 A ，0.3 AD ．1.5 A ，0.3 A8. 从欧姆定律可导出R ＝U I，下列说法正确的是( )A ．当电压为0时，电阻为0B ．当电流增大2倍时，电阻减小2倍C ．当电压增大2倍时，电阻增大2倍D ．不管电压或电流如何变化，电阻不变9. 下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P 相连，可上下移动。
现要求：当风吹过探头时，滑动变阻器的滑片P 向上移动，且风速增大时电压表的示数增大。
以下四个图中符合要求的是( )10. 如图所示，灯L 1、L 2完全相同，闭合开关S ，只有一盏灯亮，且只有一个电表有示数，其故障可能是( )A ．灯L 1开路B ．灯L 1短路C ．灯L 2开路D ．灯L 2短路 11. 甲、乙、丙三个通草球静止在如图所示的位置，已知甲球带正电，则乙球带____电，丙球带负电或____。
