SW6-2011 网络版软件安装说明

SW6-2011网络版安装说明一、SW6-2011网络版的硬件要求安装和运行SW6-20118网络版软件,对硬件有以下要求:1. 本软件支持的网络(操作系统)包括:Windows操作系统。
支持的网络协议为TCP/IP。
2. 用作服务器的计算机需至少有250兆的硬盘空间。
二、SW6-2011网络版安装程序SW6-2011网络版安装程序由服务器安装程序和工作站安装程序两部分组成。
1、服务器安装程序在光盘上的Server目录下2、工作站安装程序在光盘上的WStation目录下。
3、加密块(SuperPro SafeNet)驱动程序、网络服务驱动程序在光盘上的NewDriver目录下。
必须先进行服务器安装,再对每一个需运行SW6-2011的工作站进行安装。
三、程序的服务器部分安装图1 选择确定服务器上安装目录在网络服务器上或在任何已对服务器进行盘符映射的工作站上运行光盘上的程序Server\Setup.exe,当出现如图1所示屏幕时,默认目录为D:\SW6-2011S\,用户可单击“浏览”按钮后进行修改(原则上不建议修改)。
当用户单击“Next”按钮后,安装程序即开始进行安装。
服务器安装程序将把绝大部分SW6-2011的执行程序及其它文件安装到服务器上以让所有工作站共享。
但是,服务器安装程序在安装完毕后将不会生成可执行程序的图标。
需将服务器安装目录完全共享,既远程用户可以读写操作,等所有工作站都安装结束后则修改共享属性为只读即可。
四、程序的工作站部分安装为了顺利进行工作站部分的安装,在安装之前,在工作站上必须通过资源管理器将服务器上已安装有本软件服务器部分的目录映射为工作站的一个硬盘符。
如下图2所示,假定映射的盘符为Z 盘,服务器名为lvdong-980。
(确保服务器lvdong-980 中的SW-2011S 文件夹已经完全共享)图2 映射服务器至客户端。
在Wstation目录中找到文件Setup.exe,运行该程序开始工作站部分的安装。
SW6安装说明

SW6安装说明此安装盘为完整安装盘,包含目前所有补丁。
下载前请注意文件上传时间,以决定是否下载此文件。
网络版安装文件说明:1、您下载的文件为SW6-2011网络版安装文件,请把下载下来的压缩包解压缩到硬盘。
1、拷贝光盘里“工作站”目录里的cnset.sw6(此文件为贵公司的专用文件,出计算书的时候用到),覆盖到解压缩出来文件夹"工作站"目录下的原cnset.sw6文件,如果不覆盖,出计算书时的单位名名称为:全国化工设备设计技术中心站2、重新安装或更新服务器端。
(有自定义数据库数据的用户,注意卸载前,把DATA目录下的matu.db 、Mat_B.TXT 以及自定义材料外压B值***_B文件文件先保存出来,安装好后再覆盖回去)3、重新安装或更新客户端SW6-2011 历次补丁说明补丁12 2013-12-311 、立式容器封头名义厚度取带小数的数值时,如果实际计算校核结果为合格,但设备计算的屏幕显示结果和计算书中关于封头校核的结论为不合格。
2 、填函式、浮头式和U形管式换热器当壳体以外径为基准,当需进行开孔补强计算后,筒体、前后管箱、管板计算书中的外径值显示为内径值。
3 、加筋圆形平盖在厚度已输入的情况下进行计算,出现死循环;厚度不输入,设计得到的厚度不正确。
4 、锥壳外压计算,当Do/de > 1000时,计算出错。
5 、锥壳内压计算时,小端如带加强圈,有效加强面积计算有误。
6 、塔器法兰和变径段上加强圈的数据输入界面上有小问题。
7 、拉撑结构计算书(支撑间距)、内压锥壳计算书(腐蚀裕量与焊接接头系数反了)、外压圆筒计算书(当计算长度大于临界长度时,L/Do按临界长度计算值给出)显示有误。
8 、当对不锈钢膨胀节进行疲劳校核时,计算书中的许用循环次数显示为负值,结论也不对。
9 、带附属设备卧式容器英文计算书中有乱码。
10、进行两孔联合补强计算时,有时不计算。
2013-9-101.不兼作法兰的固定管板计算书中,G1≠G1i和G1e中大值。
SW6-2011过程设备强度计算软件用户手册

SW6-2011过程设备强度计算软件用户手册热心网友整理目录一、概述 (1)二、运行环境、安装及启动 (4)三、材料性能及其数据库 (10)四、四个基本受压元件 (16)五、卧式容器 (42)六、立式容器 (48)七、固定管板换热器 (54)八、浮头式及填料函式换热器 (80)九、U形管式换热器 (84)十、高压设备 (88)十一、塔设备 (96)十二、球形储罐 (107)十三、非圆形容器 (113)十四、零部件 (120)十五、非对称双鞍座及多鞍座卧式容器 (148)附录A SW6-2011安装说明 (161)附录B SW6-2011常见问题说明 (169)一、概述1.1 前言20世纪80年代,全国化工设备设计技术中心站(以下简称“中心站”)组织部分高等院校教师及工程技术人员开发,并在1985年正式推出了能在SHARP PC1500计算机上使用的国内第一套较为系统的承压容器常规设计计算程序。
该程序由于计算内容丰富、计算结果正确快捷等优势,很快得到了行业认可。
随着计算机硬件设备及应用技术的不断更新,20世纪90年代初,中心站发行的“IBM-PC 兼容机压力容器设计计算软件包”(简称为“SW2”),其在开发之处就注意了界面的用户友好性,发行前又通过了全国压力容器标准化技术委员会、化学工业部的审查、鉴定,获得了相应的审批号,成为行业中正式推荐使用的计算机应用程序。
该程序经过多次升级换版,分别增加了新版标准、规范的设计计算内容,以及能分别生成中、英文“设计计算书”的功能,适应了改革开放、与国际接轨、合作设计的时代潮流,成为行业中应用最广、拥有用户最多的软件。
该技术成果因此多次得到国家有关部委的奖励。
随着GB150、GB151等一系列与承压容器、化工设备设计计算相关的国家标准、行业标准全面更新和颁布,以及计算机技术的不断发展和软件应用平台的转变,在1998年10月下旬中心站推出了以windows为操作平台的“过程设备强度计算软件包”(简称为“SW6-1998”)。
SW6使用方法-寰球

的结果更安全)
8
开孔补强计算时所用的有效厚度没有考虑制造减薄量 切向接管补强计算的限制
对于长圆形开孔,GB150 规定长、短轴之比不得大于2.0。 在HG20582 中有同样的规定
平盖的补强计算 1)平盖上开孔可用两种方法进行计算:整体补强法和等 面积法; 2)标准法兰盖上开孔后,需进行法兰盖厚度校核和开孔 补强计算 关于不需另行补强的开孔 凡不符合GB150-1998 中8.3节条件的都需考虑补强及进 行补强计算(特别需注意表8-1的条件) 外压壳体上的大开孔补强尚没有标准所提供的常规计算 方法
当预紧工况起主要作用时,封头焊入深度对法兰厚度没有影响;
当操作工况起主要作用时:
1. 浮头法兰受内压作用时,封头薄膜力的水平分力对法兰环作 用的扭矩一般不可能大于其它几个力对法兰环所作用的扭矩之 和。因此,封头焊入深度应尽可能取较小的值,以使封头薄膜 力的水平分力对法兰截面形心作用的力臂有较大值; 2. 浮头法兰受外压作用时,一般来说,封头薄膜力的水平分力 对法兰环将起主要作用,封头焊入深度的值不宜取得太小
0.2 0.008
0.3
0.4
0.017 0.045
一般性结论: 1)在小直径接管的情况下( d ≤ 0.25),等面积法的有效
Di
补强范围小于压力面积法的有效补强范围,使得补强
计算结果较为保守;
2)在接管直径较大时,一般总是压力面积法的结果更为保
守,除非压力很高的情况 (当 d = 0.5 时,压力 p 需大于0.09[σ]t 才会使等面积法
• 锥壳与筒体连接处是否作为
支撑线由设计人员自行确定。
1. 大、小端连接处都不作为支撑线: 计算长度 L = 900+1000+800 = 2700 mm 分别计算大端筒体、锥壳、小端筒体的厚度。锥壳的最终厚度 取三者中大值;

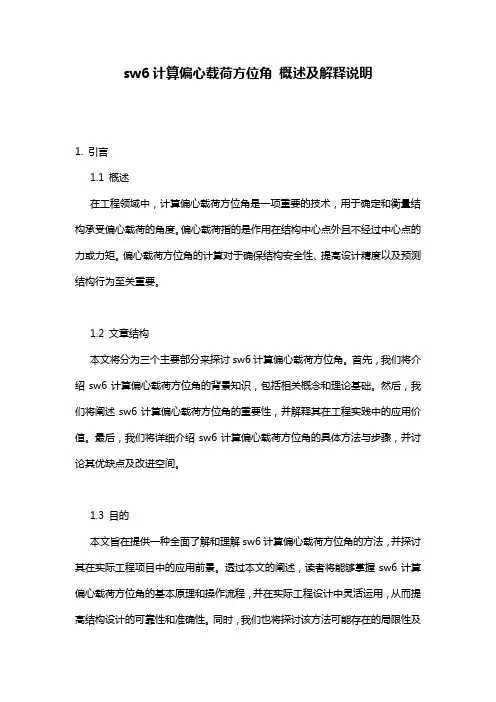

sw6计算偏心载荷方位角_概述及解释说明

sw6计算偏心载荷方位角概述及解释说明1. 引言1.1 概述在工程领域中,计算偏心载荷方位角是一项重要的技术,用于确定和衡量结构承受偏心载荷的角度。
偏心载荷指的是作用在结构中心点外且不经过中心点的力或力矩。
偏心载荷方位角的计算对于确保结构安全性、提高设计精度以及预测结构行为至关重要。
1.2 文章结构本文将分为三个主要部分来探讨sw6计算偏心载荷方位角。
首先,我们将介绍sw6计算偏心载荷方位角的背景知识,包括相关概念和理论基础。
然后,我们将阐述sw6计算偏心载荷方位角的重要性,并解释其在工程实践中的应用价值。
最后,我们将详细介绍sw6计算偏心载荷方位角的具体方法与步骤,并讨论其优缺点及改进空间。
1.3 目的本文旨在提供一种全面了解和理解sw6计算偏心载荷方位角的方法,并探讨其在实际工程项目中的应用前景。
透过本文的阐述,读者将能够掌握sw6计算偏心载荷方位角的基本原理和操作流程,并在实际工程设计中灵活运用,从而提高结构设计的可靠性和准确性。
同时,我们也将探讨该方法可能存在的局限性及改进空间,以促进这一技术的不断发展与完善。
以上内容为“1. 引言”部分的详细清晰描述,请根据需要适当修改或补充。
2. 正文:2.1 sw6计算偏心载荷方位角的背景知识sw6计算偏心载荷方位角是一种数学方法,主要用于确定载荷与参考轴线之间的夹角。
在工程领域中,偏心载荷方位角的准确计算是非常重要的,因为它可以帮助我们了解和优化结构体系中的受力情况。
在实际应用中,许多结构体系都会受到来自不同方向上的载荷,而这些载荷往往并不完全沿着参考轴线施加。
因此,正确地计算偏心载荷方位角可以帮助工程师们更好地理解各个支座、节点和构件承受的力分布情况,从而指导合理设计和优化结构。
2.2 sw6计算偏心载荷方位角的重要性sw6计算偏心载荷方位角在工程实践中具有重要意义。
首先,通过准确计算偏心载荷方位角,我们可以评估结构在特定施加力下产生的弯曲和转动效应。
sw6膨胀节计算步骤_概述说明以及解释

sw6膨胀节计算步骤概述说明以及解释1. 引言1.1 概述SW6膨胀节是一种用于管道系统中的重要装置,用于处理热胀冷缩引起的应力和变形。
它主要由金属材料制成,可在温度变化时自由伸缩,以保护管道系统的完整性。
本文将详细介绍SW6膨胀节的计算步骤,并提供理论基础、计算前准备工作以及具体的计算方法。
1.2 文章结构本文共分为三个部分,分别是引言、SW6膨胀节计算步骤和结论。
引言部分旨在对文章内容进行概述和展示文章结构。
第二部分将详细介绍SW6膨胀节计算所需的理论基础、准备工作以及具体的计算步骤和方法。
最后一部分将总结与回顾本文的主要观点,并提供结果分析与讨论以及进一步研究方向建议。
1.3 目的本文旨在帮助读者了解SW6膨胀节在管道系统中的重要性,并提供清晰明了的计算步骤,使读者能够正确使用和设计SW6膨胀节。
通过本文的阐述,读者将能够掌握SW6膨胀节计算的基本原理和方法,并能够应用于实际工程中,确保管道系统的安全运行和可靠性。
2. SW6膨胀节计算步骤2.1 理论基础SW6膨胀节是一种机械密封补偿装置,用于管道系统中的热胀冷缩补偿。
在进行SW6膨胀节计算之前,我们需要了解以下理论基础知识:首先,需要明确管道系统中的热胀冷缩问题。
当管道受到温度变化时,会发生热胀冷缩现象,可能导致管道产生应力和变形。
为了解决这个问题,可以使用膨胀节进行补偿。
其次,要了解膨胀节的基本原理。
膨胀节通过弹性元件来吸收管道的热胀冷缩变形,并将其转化为弹性变形。
这样可以减少对管道系统的应力影响,并保持其稳定性。
最后,需要掌握SW6膨胀节的结构和工作原理。
SW6膨胀节通常由金属波纹管和法兰连接组成。
在安装过程中,根据实际情况选择合适的膨胀节类型和安装方式。
2.2 计算前的准备工作在进行SW6膨胀节计算之前,我们需要进行一些准备工作:首先,要明确管道系统的工作条件和设计参数。
包括管道材料、工作温度范围、压力等级等信息。
这些参数将直接影响膨胀节的选型和计算结果。
SW6精华讲义讲解

pT Di e 0.9 s 水 压 试 验 T 2 e 0.8 s 气 压 试 验
在标准GB150-1998中对外压容器的试验压力有如下的
规定:
液压试验: pT = 1.25 p 气压试验: pT = 1.15 p
带夹套的容器,当夹套内压力为正时,其内筒即为外压容器
进行承压设备设计需要达到的目的: 1)保证足够的安全性 2)满足设备所需要的运行性能 3)降低设备的造价 强度或刚度设计方法的主要步骤: 1)得到结构中的应力分布状态 2)确定合适的强度或刚度条件并进行校核
工程规范中一些计算方法的说明
椭圆封头的设计计算公式:
KpDi t 2 0.5 p 适用范围 1 Di 2.6 2h
按照JB/T 4734-2002 (p.17) 和JB/T 4755-2006 (p.20) 的规定 和说明,SW6所给出的铝和铝合金、铜和铜合金的许用应力 均为退火状态的值 ( 6A02为T4焊状态下的值 )
用户材料数据库的建立
当一种材料需要两种以上的强度数据时,应将同一材料名 对应的每一种强度数据当作为一种独立材料名对应的数据
按两个新颁布的材料标准《JB/T4755-2006 铜制压力容器》 和《JB/T4756-2006 镍及镍合金制压力容器》,扩充了材料数据 库。 增加了塔器程序的计算功能: 1) 允许对多腔塔进行设计计算; 2) 可以对由两段不同材料制成的裙座进行计算。
增加了按GB150-1998附录B进行超压泄放装置的校核计算内容。
3.3MPa 150℃ 16MnR 0mm 300 12 1200 2000 12
总体薄膜应力强度: SI = 177.87
SW6-2011 新版说明

SW6-2011 v1.0发布及增加功能说明
鉴于GB150-2011已于2011年11月21日发布,并于2012年3月1日起正式实施。
为此,SW6软件将以GB150-2011为基础进行升级换版,新版软件版本为SW6-2011 v1.0。
SW6-2011 v1.0版软件修改及增加功能如下:
1、 SW6-2011 v1.0版软件按GB150-2011内容对原SW6的材料库、内压、外压、
开孔补强、法兰等模块及所有设备级程序进行全面修改,完全符合新版
GB150-2011内容。
2、对所有用户增加了基于JB4732-1995附录I:固定管板计算模块。
可用于计算
以下结构的固定管板结构:
a)b型和e型管板结构中管板周边不布管区较宽(k>1)的结构;
b)管板与壳程筒体法兰搭焊连接的结构;
c)管板与壳程筒体法兰平齐焊连接的结构。
3、“用户材料数据库管理程序”增强了建立用户材料数据库功能(除了可建立材
料强度限、屈服点、许用应力、弹性模量、线胀系数等性能数据库之外,还能
建立材料在各温度下的B值数据库)。
4、本程序中提供用户选择的标准材料牌号已全部与外压计算用的B值曲线图对
应。
5、利用零部件程序进行局部应力计算时,可同时对20个接管或附件上所受机械
载荷进行应力校核。
6、开孔补强可同时进行计算的接管数已增加到30个。
7、零部件程序新增加了HG/T20582-2011中有关凸缘法兰、带加强筋的圆平盖、
半圆管夹套、齿啮式卡箍、整体相联的齿啮式卡箍等元件的计算校核。
全国化工设备设计技术中心站
上海迅羽化工工程高技术中心
二○一二年三月十二日。
