机械密封型号和适用范围
机械密封型号和适用范围核心提示：本文是关于机械密封型号和适用范围的一篇文章，让机械密封厂家更多了解到那些机械密封型号用在什么工况上更为适用。
机械密封型号和适用范围机械密封型号：103型■：适用范围□压力：0 ～0.8MPa□温度：-45 ～200℃□转速：≤3000r/min□介质：汽油、煤油、柴油、蜡油、重油、润滑油、丙酮、苯、酚、吡啶、醚、稀硝酸、浓硫酸、醋酸、尿素、碱液、海水等。
机械密封型号：103B型■：适用范围□压力：0 ～1MPa□温度：-80 ～200℃□转速：≤3000r/min□介质：河水、污水、海水、油类、溶剂类中等腐蚀性介质。
□形式特点：内装非平衡型单弹簧并圈弹簧传动。
□机械密封型号：104型■：适用范围□压力：0 ～0.8MPa□温度：-45 ～200℃□转速：≤3000r/min□介质：汽油、煤油、柴油、蜡油、重油、润滑油、丙酮、苯、酚、吡啶、醚、稀硝酸、浓硫酸、醋酸、尿素、碱液、海水等。
机械密封型号：105型■：适用范围□压力：0 ～0.8MPa□温度：-20 ～200℃□转速：≤3000r/min□轴径：35 ～120□介质：油类、苯、酚、稀硝酸。
□形式特点：105型为内装式、单端面、小弹簧、非平衡型、螺钉传动泵用机械密封。
符合JB14752-75标准。
机械密封型号：108型■：适用范围□压力：0 ～0.8MPa□温度：0 ～120℃□转速：≤3000r/min□介质：弱酸、弱碱等一般腐蚀性介质。
□形式特点：内装式、单端面、带弹簧传动、非平衡型。
弹簧旋向与泵轴旋向有关。
机械密封型号：109型■：适用范围□压力：0 ～0.8MPa□温度：-45 ～200℃□转速：≤3000r/min□介质：汽油、煤油、柴油、蜡油、重油、润滑油、丙酮、苯、酚、吡啶、醚、稀硝酸、浓硫酸、醋酸、尿素、碱液、海水等。
机械密封型号：110型■：适用范围□压力：0 ～0.8MPa□温度：-45 ～200℃□转速：≤3000r/min□介质：汽油、煤油、柴油、蜡油、重油、润滑油、丙酮、苯、酚、吡啶、醚、稀硝酸、浓硫酸、醋酸、尿素、碱液、海水等。

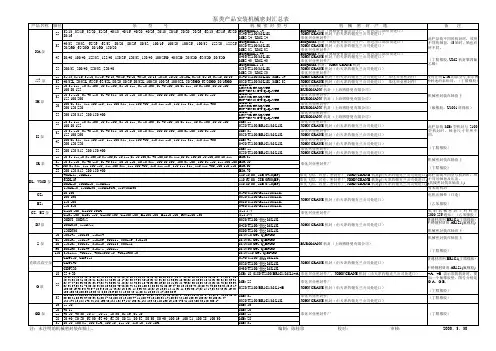

泵类产品安装机械密封汇总表
0240/T2100/GS1S1/M/L1K
0320/T2100/GS1S1/M/L1K
0380/T2100/GS1S1/M/L1K
0430/T2100/GS1S1/M/L1K T21-11/4 T21-11/2
0350/T2100/
BR1C1 AR1S1
M/L1K
0450/T2100/
BR1C1 AR1S1
MB2-25 0250/T2100/BR1C1/M/L1K
MB2-35 0350/T2100/BR1C1/M/L1K
MB2-45 0450/T2100/BR1C1/M/L1K
MB2-55 0550/T2100/BR1C1/M/L1K
奉化兴业密封件厂 BURGMANN 机封（上海博格曼有限公司）
奉化兴业密封件厂 BURGMANN 机封（上海博格曼有限公司）
35
50-32-250 , 65-40-250 , 65-40-315 , 80-50-250 , 80-50-315 , 100-80-160 , 100-65-200 , 100-65-250 125-100-200
50
100-65-315 , 125-100-250 , 125-100-315 , 125-100-400 , 150-125-250 , 150-125-315 , 150-125-400 200-150-250
JOHN CRANE 机封（由天津约翰克兰公司处进口）, 奉化兴业密封件厂 JOHN CRANE 机封（由天津约翰克兰公司处进口）, 奉化兴业密封件厂
没有注明 L、H 的泵型号,表示两 种转速的泵相同。（丁腈橡胶）
IH 泵 IS 泵
25
50-32-125 , 50-32-160 , 50-32-200 , 65-50-125 , 65-50-160 , 65-40-200 , 80-65-125 , 80-65-160 , 80-50-200 100-80-125
机械密封
DM120系列：1、静环垫2、静环○型圈3、静环4、动环5、动环座6、动环○型圈7、推挡圈8、弹簧型号 d D D1 D2 D3 L L1 L2 L3 L4 120-18 18 33 29 21 32 43 36 19 7 3.5 120-20 20 35 29 23 34 43 36 19 7 3.5 120-25 25 40 34 28 39 47 40 19 7 3.5 120-28 28 43 37 31 42 47 40 19 7 3.5 120-30 30 45 39 33 44 50 43 19 7 3.5 120-35 35 50 44 36 49 53 46 19 7 3.5 120-40 40 58 51 44 57 57 50 20 7 3.5 120-45 45 63 56 50 62 61 54 20 7 3.5 120-50 50 70 62 55 69 62 55 22 7 3.5 120-55 55 75 67 60 74 64 57 22 7 4 120-60 60 80 72 65 79 65 58 22 7 4 120-65 65 85 77 71 84 67 60 23 7 4 120-70 70 92 83 76 91 70 63 25 7 4 120-75 75 97 88 80 97 72 65 25 7 5.5120-80 80 105 95 87 104 72 65 25 7 5.5 DM112系列：本系列机械密封是1001系列的改进型，改原来的用销钉来传递为用凹槽来传递，使用更加可靠，安装更方便，任意旋向。
本系列机械密封件使用于压力≤1.5MPa,温度在-20～200℃,端面线速度≤20M/sec 的污水、油类及一般腐蚀性介质。
本系列静环有石墨环、硬质环、碳化硅环。
橡胶○型川有丁腈橡胶、氟橡胶。
用户可以根据泵的使用介质不同采用不同磨擦付和○型川。
109级高强螺栓标准
109级高强螺栓标准高强螺栓是一种常用的紧固件，广泛应用于桥梁、建筑、机械设备等领域。
而109级高强螺栓是其中一种常见的规格，其标准对于确保工程质量和安全具有重要意义。
本文将对109级高强螺栓的标准进行介绍，以便相关领域的工程师和技术人员更好地了解和应用。
首先，109级高强螺栓的材料标准是十分关键的。
根据相关标准，109级高强螺栓的材料应为优质合金钢，其化学成分和机械性能需符合国家标准或行业标准的要求。
这些要求包括螺栓的拉伸强度、屈服强度、延伸率等指标，以确保在工程中承受较大载荷时不会出现断裂或变形的情况。
其次，109级高强螺栓的表面处理也是十分重要的一环。
通常情况下，高强螺栓会经过热处理和表面镀层等工艺，以提高其耐腐蚀性能和抗疲劳性能。
对于109级高强螺栓来说，其表面处理的要求更为严格，需要保证其在恶劣环境下依然能够保持良好的使用性能。
另外，螺栓的尺寸和螺纹标准也是109级高强螺栓标准的重要内容之一。
在工程实践中，螺栓的尺寸和螺纹必须与配合的螺母和螺栓孔相匹配，以确保其能够正确地安装和紧固。
因此，109级高强螺栓的尺寸公差、螺纹规格等方面的标准都需要严格执行，以保证其在工程中的可靠性和稳定性。
最后，对于109级高强螺栓的质量控制也是至关重要的。
在生产过程中，需要严格执行相关标准和规范，对材料、工艺、尺寸等进行全面的检测和控制，以确保产品质量符合标准要求。
同时，在使用过程中，需要对螺栓进行定期的检测和维护，以确保其在工程中的安全可靠性。
总的来说，109级高强螺栓标准涉及材料、表面处理、尺寸和螺纹标准、质量控制等多个方面，对于工程质量和安全具有重要意义。
只有严格执行相关标准和规范，才能确保109级高强螺栓在工程中发挥应有的作用，为工程的顺利进行提供保障。
希望本文能够帮助相关领域的工程师和技术人员更好地理解和应用109级高强螺栓标准，推动工程质量和安全水平的提升。

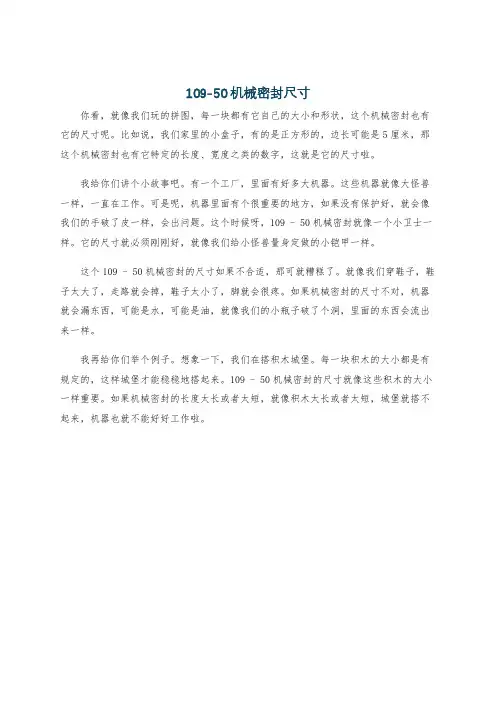

109-50机械密封尺寸
109-50机械密封尺寸
你看，就像我们玩的拼图，每一块都有它自己的大小和形状，这个机械密封也有它的尺寸呢。
比如说，我们家里的小盒子，有的是正方形的，边长可能是5厘米，那这个机械密封也有它特定的长度、宽度之类的数字，这就是它的尺寸啦。
我给你们讲个小故事吧。
有一个工厂，里面有好多大机器。
这些机器就像大怪兽一样，一直在工作。
可是呢，机器里面有个很重要的地方，如果没有保护好，就会像我们的手破了皮一样，会出问题。
这个时候呀，109 - 50机械密封就像一个小卫士一样。
它的尺寸就必须刚刚好，就像我们给小怪兽量身定做的小铠甲一样。
这个109 - 50机械密封的尺寸如果不合适，那可就糟糕了。
就像我们穿鞋子，鞋子太大了，走路就会掉，鞋子太小了，脚就会很疼。
如果机械密封的尺寸不对，机器就会漏东西，可能是水，可能是油，就像我们的小瓶子破了个洞，里面的东西会流出来一样。
我再给你们举个例子。
想象一下，我们在搭积木城堡。
每一块积木的大小都是有规定的，这样城堡才能稳稳地搭起来。
109 - 50机械密封的尺寸就像这些积木的大小一样重要。
如果机械密封的长度太长或者太短，就像积木太长或者太短，城堡就搭不起来，机器也就不能好好工作啦。

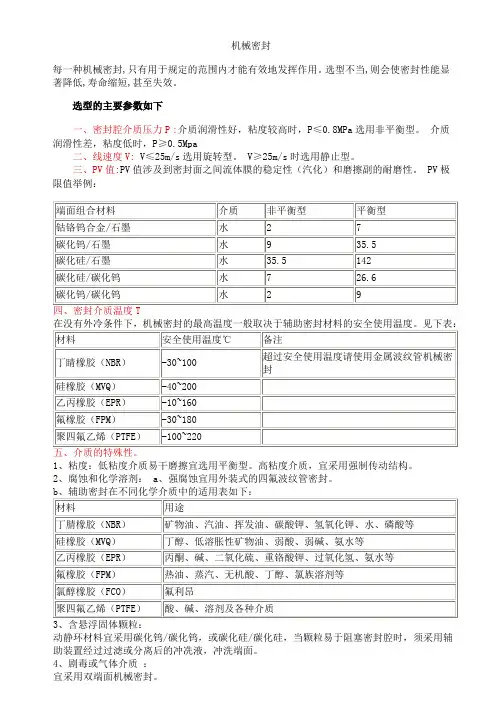

(完整版)机械密封
