电路板蚀刻是什么意思
pcb常用的专业术语
pcb常用的专业术语PCB常用的专业术语PCB，即印刷电路板，是电子产品中不可或缺的一部分。
在PCB制造过程中，有许多专业术语需要了解。
本文将从材料、工艺、设计等方面介绍PCB常用的专业术语。
一、材料1.基板（Substrate）基板是指印刷电路板上的主体部分，通常由玻璃纤维和树脂复合材料构成。
基板的质量直接影响着整个PCB的性能。
2.铜箔（Copper Foil）铜箔是印刷电路板上最重要的导电层材料，其厚度通常为18um至105um之间。
铜箔的质量和厚度对于PCB的导电性能和可靠性有着重要影响。
3.覆铜板（Copper Clad Board）覆铜板是指在基板表面涂覆一层铜箔而成，通常有单面、双面和多层三种形式。
不同类型的覆铜板适用于不同种类的电路设计需求。
4.阻焊（Solder Mask）阻焊是一种涂在印刷电路板上以保护未焊接区域免受污染和短路的材料。
阻焊通常为绿色、红色或蓝色，具有良好的耐高温性和化学稳定性。
5.沉金（ENIG）沉金是一种表面处理技术，可以在印刷电路板上形成一层金属保护层，提高PCB的可靠性和耐腐蚀性。
沉金通常用于高端PCB产品中。
二、工艺1.蚀刻（Etching）蚀刻是印刷电路板制造中最重要的工艺之一，其目的是去除不需要的铜箔以形成电路图案。
蚀刻过程需要使用化学溶液和光敏树脂等材料。
2.钻孔（Drilling）钻孔是指在印刷电路板上钻洞以安装元器件或连接不同层之间的导线。
钻孔需要使用高速钻头和自动化设备完成。
3.压合（Lamination）压合是指将多个覆铜板通过热压技术粘合在一起形成多层PCB结构。
压合过程需要控制温度、压力和时间等参数，确保PCB质量符合要求。
4.喷锡（Soldering）喷锡是一种表面处理技术，可以在印刷电路板上形成一层锡保护层，提高PCB的可靠性和耐腐蚀性。
喷锡通常用于中端PCB产品中。
5.贴片（SMT）贴片是指将元器件直接安装在印刷电路板上的一种技术。
pcb蚀刻原理
pcb蚀刻原理
PCB蚀刻原理是指利用酸性蚀刻液将铜箔上不需要的部分腐蚀掉，从而形成电路板上所需的电路图案和导线路线。
其基本步骤如下：
1. 准备工作：设计好电路图案并输出成透明膜板，将透明膜板与覆有感光胶的铜箔贴合。
2. 暴光：将透明膜板与铜箔组合的一侧暴露在强光源下，感光胶会因光照而变硬。
3. 显影：将暴光的板材放入显影液中，显影液只能腐蚀未被光照到的感光胶，已变硬的感光胶会保护下面的铜箔不被腐蚀。
4. 蚀刻：将经过显影的板材放入酸性蚀刻液中，蚀刻液会将未被感光胶所保护的铜箔腐蚀掉。
5. 去除感光胶：将已刻蚀完毕的板材放入去胶剂中，去胶剂会将感光胶溶解掉，露出铜箔的部分。
通过蚀刻的过程，可以在铜箔上形成导线和电路图案，最终得到所需的PCB电路板。
PCB电路板蚀刻工艺及过程控制 - 电子技术
PCB电路板蚀刻工艺及过程控制 - 电子技术印刷线路板从光板到显出线路图形的过程是一个比较复杂的物理和化学反应的过程，本文就对其最后的一步--蚀刻进行解析。
目前,印刷电路板(PCB)加工的典型工艺采用"图形电镀法"。
即先在板子外层需保留的铜箔部分上，也就是电路的图形部分上预镀一层铅锡抗蚀层，然后用化学方式将其余的铜箔腐蚀掉,称为蚀刻。
一.蚀刻的种类要注意的是，蚀刻时的板子上面有两层铜。
在外层蚀刻工艺中仅仅有一层铜是必须被全部蚀刻掉的，其余的将形成最终所需要的电路。
这种类型的图形电镀,其特点是镀铜层仅存在于铅锡抗蚀层的下面。
另外一种工艺方法是整个板子上都镀铜，感光膜以外的部分仅仅是锡或铅锡抗蚀层。
这种工艺称为“全板镀铜工艺“。
与图形电镀相比,全板镀铜的最大缺点是板面各处都要镀两次铜而且蚀刻时还必须都把它们腐蚀掉。
因此当导线线宽十分精细时将会产生一系列的问题。
同时,侧腐蚀会严重影响线条的均匀性。
在印制板外层电路的加工工艺中，还有另外一种方法，就是用感光膜代替金属镀层做抗蚀层。
这种方法非常近似于内层蚀刻工艺，可以参阅内层制作工艺中的蚀刻。
目前，锡或铅锡是最常用的抗蚀层,用在氨性蚀刻剂的蚀刻工艺中.氨性蚀刻剂是普遍使用的化工药液，与锡或铅锡不发生任何化学反应。
氨性蚀刻剂主要是指氨水/氯化氨蚀刻液。
此外，在市场上还可以买到氨水/硫酸氨蚀刻药液。
以硫酸盐为基的蚀刻药液,使用后,其中的铜可以用电解的方法分离出来,因此能够重复使用。
由于它的腐蚀速率较低，一般在实际生产中不多见,但有望用在无氯蚀刻中。
有人试验用硫酸-双氧水做蚀刻剂来腐蚀外层图形。
由于包括经济和废液处理方面等许多原因,这种工艺尚未在商用的意义上被大量采用.更进一步说,硫酸-双氧水，不能用于铅锡抗蚀层的蚀刻，而这种工艺不是PCB外层制作中的主要方法，故决大多数人很少问津。
二.蚀刻质量及先期存在的问题对蚀刻质量的基本要求就是能够将除抗蚀层下面以外的所有铜层完全去除干净，止此而已。
pcb蚀刻工艺
pcb蚀刻工艺PCB蚀刻工艺那可真是个有趣又有点小复杂的事儿呢。
一、啥是PCB蚀刻工艺呀。
PCB就是印刷电路板啦，蚀刻工艺在PCB制造里可是相当关键的一步哦。
简单来说呢，就是把不需要的铜箔从电路板上给去掉，只留下我们设计好的电路线路。
就好像是在一块铜箔满满的板子上进行一场精确的“雕刻”，把那些多余的部分都剔除掉，最后让电路板呈现出我们想要的电路图案。
这就好比我们在一块大石头上雕刻出精美的雕像，不过这里是在电路板上“雕刻”出电路啦。
二、蚀刻工艺的材料准备。
蚀刻之前，我们得先准备好各种材料呢。
首先得有覆铜板，这就是我们蚀刻的基础啦，上面有一层铜箔，就像一块等待被雕琢的璞玉。
然后就是蚀刻液，蚀刻液的种类还不少呢，像氯化铁溶液就很常用。
这蚀刻液就像是一把神奇的“小刷子”，能够把不需要的铜箔慢慢“刷”掉。
不过呢，这蚀刻液可有点小脾气，得小心使用，不能让它到处乱跑，不然会造成一些小麻烦的。
除了这些，还得有一些防护的东西，毕竟蚀刻液可有点腐蚀性，要是不小心沾到手上或者衣服上，那可就不好啦。
三、蚀刻的过程。
蚀刻的过程就像是一场奇妙的魔法表演。
把覆铜板放到蚀刻液里，就开始有反应啦。
你能看到蚀刻液在慢慢地和铜箔发生作用，那些不需要的铜箔就开始一点一点地消失。
这个时候呀，就感觉像是时间在电路板上留下痕迹一样。
不过呢，这个过程得好好盯着，不能蚀刻过头了，要是把该留下的线路也给蚀刻掉了，那这块电路板可就报废了。
就像烤蛋糕一样，时间长了就焦了，蚀刻过头了电路板也就不能用了。
而且在蚀刻的时候，有时候蚀刻的速度可能不太均匀，这就可能导致电路板上的线路粗细不一样，这也会影响电路板的性能呢。
所以在这个过程中，就需要我们像照顾小宝贝一样，小心翼翼地关注着蚀刻的每一个小细节。
四、蚀刻工艺后的处理。
当蚀刻完成之后，可还没结束哦。
得把电路板从蚀刻液里拿出来，然后进行清洗。
这个清洗可不能马虎，得把蚀刻液残留都给洗干净。
要是有残留的蚀刻液在电路板上，就像在干净的脸上留了一块脏东西一样，可能会继续腐蚀电路板，或者影响电路板的电气性能。
蚀刻基础知识
等离子体
等离子体
Plasma : plasma叫等离子体。 众所周知，固体，液体和气体是物质的三种常见状态。我们可以通过增加或减少能量 (例如加热/冷却)在两种状态之间移动。如果我们继续增加足够的能量，气体分子将被 电离（失去一个或多个电子），并因此携带净正电荷。如果将足够多的分子离子化， 以影响气体的整体电学特性，则该结果称为等离子体。因此，等离子通常被称为物质 的第四态。
刻蚀速率=(刻蚀前厚度-刻蚀后厚度)/刻蚀时间 问题：如果热氧化层的厚度为5000A,经过30s等离子体刻蚀后，厚度变为2400A,求刻蚀 速率。 答：刻蚀速率=(5000A-2400A)/0.5min=2600A/0.5min=5200A/min
蚀刻基础名词解释
➢ 蚀刻选择比:图形化刻蚀通常包含三种材料:光刻胶、被刻蚀的薄膜及衬底。刻蚀过 程中，这三种材料都会受刻蚀剂的化学反应或等离子体刻蚀中离子轰击的影响。不 同材料之间的刻蚀速率差就是所谓的选择性。
蚀刻基础概念➢ 蚀刻的分类：湿蚀刻、干法蚀刻➢ 湿法蚀刻：湿法蚀刻是用含有蚀刻化学物质的溶液蚀刻晶圆，依靠化学反应去除晶 圆表面上的材料，不过这种蚀刻是一种各向同性蚀刻。湿法蚀刻需要有较高的蚀刻 选择比，同时湿法蚀刻需要有干燥步骤，这也增加了图形坍塌的风险。
➢ 干法蚀刻：干法蚀刻是采用等离子体进行进行蚀刻，干法蚀刻通常采用蚀刻气体生 成等立体，在对晶圆表面进行蚀刻，形成特定的形状，干法蚀刻一般是化学蚀刻和 物理轰击形成的。物理轰击可以形成特定垂直的图案
等离子体相关概念
➢ 气体平均分子自由程的影响因素： 1、压力越小，气体分子越少，平均分子自由程越长
2、气体分子多时，平均自由程短
等离子体相关概念
➢ 气体平均分子自由程一般可以按以下公式计算

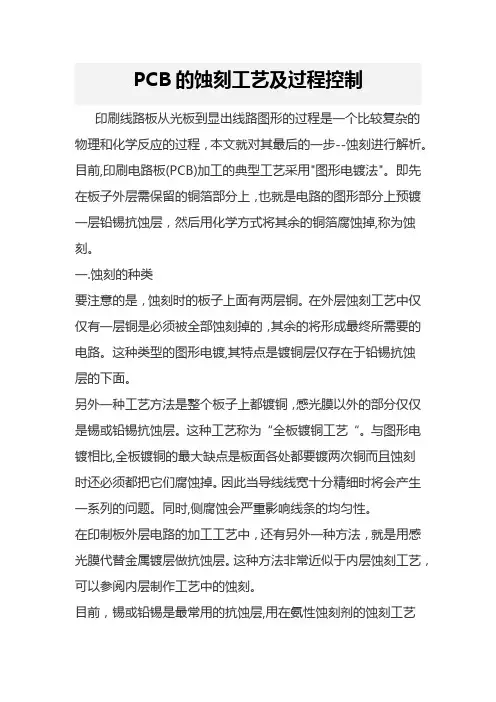

PCB的蚀刻工艺及过程控制
PCB的蚀刻工艺及过程控制印刷线路板从光板到显出线路图形的过程是一个比较复杂的物理和化学反应的过程，本文就对其最后的一步--蚀刻进行解析。
目前,印刷电路板(PCB)加工的典型工艺采用"图形电镀法"。
即先在板子外层需保留的铜箔部分上，也就是电路的图形部分上预镀一层铅锡抗蚀层，然后用化学方式将其余的铜箔腐蚀掉,称为蚀刻。
一.蚀刻的种类要注意的是，蚀刻时的板子上面有两层铜。
在外层蚀刻工艺中仅仅有一层铜是必须被全部蚀刻掉的，其余的将形成最终所需要的电路。
这种类型的图形电镀,其特点是镀铜层仅存在于铅锡抗蚀层的下面。
另外一种工艺方法是整个板子上都镀铜，感光膜以外的部分仅仅是锡或铅锡抗蚀层。
这种工艺称为“全板镀铜工艺“。
与图形电镀相比,全板镀铜的最大缺点是板面各处都要镀两次铜而且蚀刻时还必须都把它们腐蚀掉。
因此当导线线宽十分精细时将会产生一系列的问题。
同时,侧腐蚀会严重影响线条的均匀性。
在印制板外层电路的加工工艺中，还有另外一种方法，就是用感光膜代替金属镀层做抗蚀层。
这种方法非常近似于内层蚀刻工艺，可以参阅内层制作工艺中的蚀刻。
目前，锡或铅锡是最常用的抗蚀层,用在氨性蚀刻剂的蚀刻工艺中.氨性蚀刻剂是普遍使用的化工药液，与锡或铅锡不发生任何化学反应。
氨性蚀刻剂主要是指氨水/氯化氨蚀刻液。
此外，在市场上还可以买到氨水/硫酸氨蚀刻药液。
以硫酸盐为基的蚀刻药液,使用后,其中的铜可以用电解的方法分离出来,因此能够重复使用。
由于它的腐蚀速率较低，一般在实际生产中不多见,但有望用在无氯蚀刻中。
有人试验用硫酸-双氧水做蚀刻剂来腐蚀外层图形。
由于包括经济和废液处理方面等许多原因,这种工艺尚未在商用的意义上被大量采用.更进一步说,硫酸-双氧水，不能用于铅锡抗蚀层的蚀刻，而这种工艺不是PCB外层制作中的主要方法，故决大多数人很少问津。
二.蚀刻质量及先期存在的问题对蚀刻质量的基本要求就是能够将除抗蚀层下面以外的所有铜层完全去除干净，止此而已。
常规阻抗控制只能是10%的偏差（二）
常规阻抗控制只能是10%的偏差（二）1、 PCB蚀刻介绍蚀刻是使用化学反应而移除多余材料的技术。
PCB线路板生产加工对蚀刻质量的基本要求就是能够将除抗蚀层下面以外的所有铜层完全去除干净，仅此而已。
在PCB制造过程中，如果要精确地界定蚀刻的质量，那么必须包括导线线宽的一致性和侧蚀程度，即蚀刻因子，下面就简要介绍蚀刻制程及蚀刻因子。
蚀刻的目的：蚀刻的目的是将图形转移以后有图形的受抗蚀剂保护的地方保留，其他未受保护的铜蚀刻掉，最终形成线路，达到导通的目的。
蚀刻分类：蚀刻有酸性蚀刻和碱性蚀刻两种，通常内层采用酸性蚀刻，湿膜或干膜为抗蚀剂。
外层采用碱性蚀刻，锡铅为抗蚀剂。
DES介绍：DES为显影、蚀刻、退膜的简称，蚀刻由显影、蚀刻、褪膜三大部份组成。
显影为将未曝光部份溶解，曝光部份保留。
显影的速度可按露铜点50-70%决定。
蚀刻是将裸露的铜面蚀掉，从而得到我们所需的图形。
褪膜是利用强碱能将干膜溶解原理，将干膜冲洗干净。
NaOH浓度控制3-5%。
浓度过高会造成板面氧化，太低又冲洗不干净。
2、内层蚀刻-酸性蚀刻流程3、外层蚀刻-碱性蚀刻流程4.蚀刻因子蚀刻液在蚀刻过程中，不仅向下而且对左右各方向都产生蚀刻作用侧蚀是不可避免的。
侧蚀宽度与蚀刻深度之比称为蚀刻因子。
我们的成品线路实际上是一倒立的梯形，蚀刻因子越小,蚀刻效果越好，阻抗控制得也越好。
通常我们的蚀刻精度公差是10mil及以下的线宽按照+/-1MIL控制，10mil以上的线宽公差按+/-10%管控。
线宽越小，蚀刻的精度公差越难控制，我们在设计时要考虑注意此点因素。
5、蚀刻对阻抗的影响（线路在成品1oz的情况下）6、总结综上所述，我们设计的线宽，在蚀刻因子及蚀刻公差等各种因素的影响下，我们最终得到的成品线宽，不是我们想像中的那么完美，从而会最终影响到我们的阻抗值控制。
印刷电路板的外层蚀刻工艺的相关介绍
印刷电路板的外层蚀刻工艺的相关介绍目前，印刷电路板（PCB）加工的典型工艺采用“图形电镀法”。
即先在板子外层需保留的铜箔部分上，也就是电路的图形部分上预镀一层铅锡抗蚀层，然后用化学方式将其余的铜箔腐蚀掉，称为蚀刻。
要注意的是，这时的板子上面有两层铜。
在外层蚀刻工艺中仅仅有一层铜是必须被全部蚀刻掉的，其余的将形成最终所需要的电路。
这种类型的图形电镀，其特点是镀铜层仅存在于铅锡抗蚀层的下面。
1.蚀刻质量及先期存在的问题从许多方面看，蚀刻质量的好坏，早在印制板进入蚀刻机之前就已经存在了。
因为印制电路加工的各个工序或工艺之间存在着非常紧密的内部联系，没有一种不受其它工序影响又不影响其它工艺的工序。
许多被认定是蚀刻质量的问题，实际上在去膜甚至更以前的工艺中已经存在了。
对外层图形的蚀刻工艺来说，由于它所体现的“倒溪”现像比绝大多数印制板工艺都突出，所以许多问题最后都反映在它上面。
对蚀刻质量的基本要求就是能够将除抗蚀层下面以外的所有铜层完全去除干净。
从严格意义上讲，如果要精确地界定，那么蚀刻质量必须包括导线线宽的一致性和侧蚀程度。
由于目前腐蚀液的固有特点，不仅向下而且对左右各方向都产生蚀刻作用，所以侧蚀几乎是不可避免的。
侧蚀问题是蚀刻参数中经常被提出来讨论的一项，它被定义为侧蚀宽度与蚀刻深度之比，称为蚀刻因子。
在印刷电路工业中，它的变化范围很宽泛，从1：1到1：5。
显然，小的侧蚀度或低的蚀刻因子是最令人满意的。
蚀刻设备的结构及不同成分的蚀刻液都会对蚀刻因子或侧蚀度产生影响，可以对其进行控制。
采用某些添加剂可以降低侧蚀度。
这些添加剂的化学成分一般属于商业秘密，各自的研制者是不向外界透露的。
2.设备调整及与腐蚀溶液的相互作用关系在印制电路加工中，氨性蚀刻是一个较为精细和复杂的化学反应过程。
反过来说它又是一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路板蚀刻是什么意思
电路板蚀刻是什么意思
印刷线路板从光板到显出线路图形的过程是一个比较复杂的物理和化学反应的过程，本文就对其最后的一步--蚀刻进行解析。
目前，印刷电路板（PCB）加工的典型工艺采用“图形电镀法”。
即先在板子外层需保留的铜箔部分上，也就是电路的图形部分上预镀一层铅锡抗蚀层，然后用化学方式将其余的铜箔腐蚀掉，称为蚀刻。
蚀刻法是用蚀刻液将导电线路以外的铜箔去除掉的方法，雕刻法是用雕刻机将导电线路以外的铜箔去除掉的方法，前者是化学方法，较常见，后者是物理方法。
电路板蚀刻法，是化学腐蚀法，是用浓硫酸腐蚀不需要的覆铜做成的电路板。
雕刻法使用物理的方法，用专门的雕刻机，刀头雕刻覆铜板形成电路走线的方法。
了解有关PCB蚀刻过程中应该注意的问题。
减少侧蚀和突沿，提高蚀刻系数
侧蚀产生突沿。
通常印制板在蚀刻液中的时间越长，侧蚀越严重。
侧蚀严重影响印制导线的精度，严重侧蚀将使制作精细导线成为不可能。
当侧蚀和突沿降低时，蚀刻系数就升高，高的蚀刻系数表示有保持细导线的能力，使蚀刻后的导线接近原图尺寸。
电镀蚀刻抗蚀剂无论是锡－铅合金，锡，锡－镍合金或镍，突沿过度都会造成导线短路。
因为突沿容易断裂下来，在导线的两点之间形成电的桥接。
侧蚀的影响因素如下！
1、蚀刻方式：浸泡和鼓泡式蚀刻会造成较大的侧蚀，泼溅和喷淋式蚀刻侧蚀较小，尤以喷淋蚀刻效果最好。
2、蚀刻液的种类：不同的蚀刻液化学组分不同，其蚀刻速率就不同，蚀刻系数也不同。
例如：酸性氯化铜蚀刻液的蚀刻系数通常为3，碱性氯化铜蚀刻液的蚀刻系数可达到4。
近来的研究表明，以硝酸为基础的蚀刻系统可以做到几乎没有侧蚀，达到蚀刻的线条侧壁接近垂直。
这种蚀刻系统正有待于开发。
