FPC柔性线路板蚀刻工艺

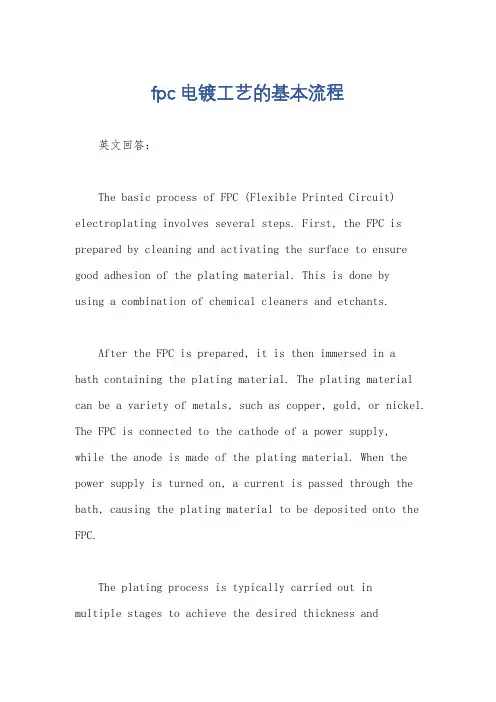

fpc电镀工艺的基本流程
fpc电镀工艺的基本流程英文回答：The basic process of FPC (Flexible Printed Circuit) electroplating involves several steps. First, the FPC is prepared by cleaning and activating the surface to ensure good adhesion of the plating material. This is done byusing a combination of chemical cleaners and etchants.After the FPC is prepared, it is then immersed in abath containing the plating material. The plating material can be a variety of metals, such as copper, gold, or nickel. The FPC is connected to the cathode of a power supply,while the anode is made of the plating material. When the power supply is turned on, a current is passed through the bath, causing the plating material to be deposited onto the FPC.The plating process is typically carried out inmultiple stages to achieve the desired thickness andquality of the plating. Each stage may involve different plating parameters, such as current density, bath composition, and temperature. The FPC is usually moved between different plating baths or cells to undergo different plating processes.Once the plating is complete, the FPC is rinsed to remove any residual plating material and then dried. The final step is to inspect the plated FPC for any defects or inconsistencies. This can be done visually or using various testing methods, such as electrical testing or microscopy.In summary, the basic process of FPC electroplating involves surface preparation, immersion in a plating bath, plating deposition, rinsing, drying, and inspection. Each step is important to ensure a high-quality and reliable plated FPC.中文回答：FPC（柔性印制电路）电镀的基本流程包括几个步骤。
双面fpc软板工艺流程
双面fpc软板工艺流程双面FPC软板工艺流程双面FPC软板是一种应用广泛的柔性电路板，它具有高度的柔韧性和可塑性，适用于各种电子产品中。
本文将介绍双面FPC软板的工艺流程，从设计到制造的全过程。
一、设计阶段在设计阶段，首先需要确定双面FPC软板的尺寸和形状，根据产品的需求和功能要求进行设计。
设计人员需要考虑到电路板的可靠性、柔韧性和防护性能，确保电路板能够满足产品的要求。
二、图纸制作在设计完成后，需要制作双面FPC软板的图纸。
图纸应包括电路线路图、元器件布局图以及钻孔图等。
图纸制作需要确保准确无误，以便后续的加工工作。
三、材料准备在制作双面FPC软板之前，需要准备所需的材料。
材料主要包括柔性基材、导电铜箔、绝缘层、覆盖层等。
这些材料需要符合相关标准，并且质量可靠。
四、图形制作图形制作是将图纸上的电路图案转移到柔性基材上的过程。
这一步需要使用光刻技术，通过曝光和显影的过程，将电路图案形成在柔性基材上。
五、铜箔粘贴铜箔粘贴是将导电铜箔粘贴到柔性基材上的过程。
这一步需要使用专用的胶水将铜箔粘贴到柔性基材上，并且需要保证粘贴的牢固性和导电性。
六、蚀刻蚀刻是将多余的铜箔蚀刻掉的过程。
这一步需要使用化学溶液，将不需要的铜箔蚀刻掉，只留下需要的电路图案。
七、钻孔钻孔是为了在双面FPC软板上形成导通孔和安装孔。
这一步需要使用专用的钻孔机器，根据图纸上的要求进行钻孔操作。
八、覆盖层制作覆盖层制作是为了保护双面FPC软板上的电路，防止电路受到机械损伤或环境侵蚀。
覆盖层可以使用聚酰亚胺薄膜或者其他绝缘材料进行制作。
九、焊接焊接是将双面FPC软板上的元器件进行连接的过程。
这一步需要使用焊接技术，将元器件焊接到双面FPC软板上，确保连接的可靠性和稳定性。
十、测试和检验在制作完成后，需要对双面FPC软板进行测试和检验。
测试包括电气测试、可靠性测试和功能测试等，以确保双面FPC软板的质量符合要求。
十一、包装和交付将测试合格的双面FPC软板进行包装和交付。
fpcb工艺要求
fpcb工艺要求FPCB工艺要求FPCB（柔性印制电路板）工艺要求是指在制造FPCB过程中需要遵守的一系列规范和要求。
这些要求旨在确保FPCB的质量和可靠性，以满足各种应用领域的需求。
下面将详细介绍FPCB工艺要求的相关内容。
一、材料要求1. 基材：FPCB的基材通常采用聚酰亚胺薄膜，要求具有良好的热稳定性、机械强度和耐化学腐蚀性能。
2. 导电层：导电层通常使用铜箔，要求表面光洁、无氧化层，并且要满足所需的电导率要求。
二、制造工艺要求1. 图形化：FPCB的制造首先需要通过光刻或激光雕刻等方式将导电层图形化，要求图形清晰、边缘光滑。
2. 蚀刻：蚀刻是将不需要的导电层蚀除的过程，要求蚀刻剂的浓度和蚀刻时间控制得当，以防止蚀刻不均匀或过蚀。
3. 钻孔：FPCB通常需要钻孔以便于元器件的安装，要求钻孔位置准确、孔径一致，并且不得损伤到其他层。
4. 化学镀铜：为了增加导电层的厚度，FPCB通常会进行化学镀铜的处理，要求铜层均匀、致密，且与基材之间无气泡和裂纹。
5. 覆铜：为了保护导电层，FPCB通常会进行覆铜处理，要求覆铜层厚度均匀、附着力强，不得有剥落现象。
6. 背面处理：FPCB的背面通常需要进行防护层的处理，要求背面涂层均匀、无气泡，并且具有良好的耐热性和耐腐蚀性。
7. 表面处理：FPCB的表面通常需要进行防氧化和增加焊接性能的处理，要求表面涂层均匀、无缺陷，并且能够满足焊接工艺要求。
8. 检测和测试：FPCB制造过程中需要进行多道的检测和测试，以确保产品质量，要求检测设备精准、可靠，并且能够检测到各种可能存在的缺陷。
9. 终检和包装：FPCB制造完成后需要进行终检和包装，要求终检过程严谨、详细，包装要符合运输和储存的要求，以确保产品在交付到客户手中时的完好性。
三、应用领域要求1. 电子消费品：FPCB广泛应用于手机、平板电脑、相机等电子消费品中，要求产品轻薄、柔性、可靠，并且具有良好的抗干扰性和耐用性。
fpcb工艺流程
fpcb工艺流程FPCB（柔性印刷电路板）是一种通过薄型材料制造的印刷电路板。
与传统的硬质电路板相比，FPCB具有柔性、轻薄、可弯曲和可折叠的特点。
FPCB在移动设备、电子产品和汽车等领域中被广泛使用。
下面我将介绍一下FPCB的工艺流程。
首先，FPCB的工艺流程从加载钢板开始。
钢板上涂上一层铜粉，然后进入镀铜浴中进行镀铜，以增加导电性。
在此过程中，还会进行一些基础处理，如去除氧化物、清洗等。
接下来是光刻步骤。
将胶黄片放在镀铜板上，然后使用光线透过屏蔽膜照射到胶黄片上。
然后将照射到光的部分通过显影剂处理。
通过这个步骤，可以形成所需的电路图案。
然后是蚀刻步骤。
在这一步骤中，用腐蚀液将未被光刻的区域腐蚀掉，只留下所需的电路图案。
这个过程中，可以使用盐酸等腐蚀剂。
下一步是埋裸蚀刻。
通过在镀铜板上镀上一层覆盖物，然后使用光刻和腐蚀步骤，将覆盖层腐蚀掉，以形成所需的焊盘。
然后是钻孔步骤。
通过钻孔机将所需的孔位钻出来，用于安装电子元件。
接下来是镀金步骤。
用镀金工艺在电路板表面镀上一层金属，以提高电路板的导电性和耐腐蚀性。
然后是外层回焊接步骤。
在电路板上涂上锡膏，然后通过热风吹扫将锡膏烘烤至熔化状态。
在此过程中，电子元件会通过贴装机粘贴到电路板上。
最后是组装步骤。
将已经贴好元件的电路板安装到目标设备中，然后通过焊接固定。
以上就是FPCB的工艺流程。
通过这些步骤，可以制造出高质量的柔性印刷电路板。
FPCB的特点使其成为现代电子产品中不可缺少的一部分。
它的柔性和可折叠性使得电子产品更加轻薄、便携和耐用。
随着科技的不断进步，FPCB的工艺流程也在不断改进，以适应更加复杂和高性能的电子产品的需求。

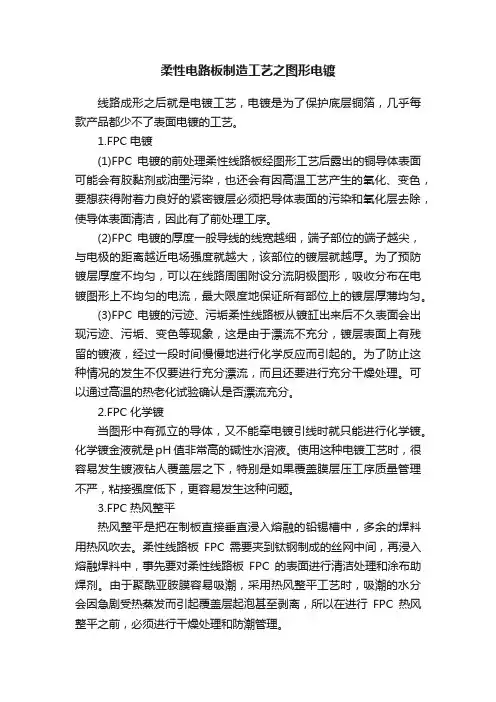

柔性电路板制造工艺之图形电镀
柔性电路板制造工艺之图形电镀线路成形之后就是电镀工艺，电镀是为了保护底层铜箔，几乎每款产品都少不了表面电镀的工艺。
1.FPC电镀(1)FPC电镀的前处理柔性线路板经图形工艺后露出的铜导体表面可能会有胶黏剂或油墨污染，也还会有因高温工艺产生的氧化、变色，要想获得附着力良好的紧密镀层必须把导体表面的污染和氧化层去除，使导体表面清洁，因此有了前处理工序。
(2)FPC电镀的厚度一般导线的线宽越细，端子部位的端子越尖，与电极的距离越近电场强度就越大，该部位的镀层就越厚。
为了预防镀层厚度不均匀，可以在线路周围附设分流阴极图形，吸收分布在电镀图形上不均匀的电流，最大限度地保证所有部位上的镀层厚薄均匀。
(3)FPC电镀的污迹、污垢柔性线路板从镀缸出来后不久表面会出现污迹、污垢、变色等现象，这是由于漂流不充分，镀层表面上有残留的镀液，经过一段时间慢慢地进行化学反应而引起的。
为了防止这种情况的发生不仅要进行充分漂流，而且还要进行充分干燥处理。
可以通过高温的热老化试验确认是否漂流充分。
2.FPC化学镀当图形中有孤立的导体，又不能牵电镀引线时就只能进行化学镀。
化学镀金液就是pH 值非常高的碱性水溶液。
使用这种电镀工艺时，很容易发生镀液钻人覆盖层之下，特别是如果覆盖膜层压工序质量管理不严，粘接强度低下，更容易发生这种问题。
3.FPC热风整平热风整平是把在制板直接垂直浸入熔融的铅锡槽中，多余的焊料用热风吹去。
柔性线路板FPC需要夹到钛钢制成的丝网中间，再浸入熔融焊料中，事先要对柔性线路板FPC的表面进行清洁处理和涂布助焊剂。
由于聚酰亚胺膜容易吸潮，采用热风整平工艺时，吸潮的水分会因急剧受热蒸发而引起覆盖层起泡甚至剥离，所以在进行FPC热风整平之前，必须进行干燥处理和防潮管理。
柔性线路板FPCENIG沉镍金工艺流程介绍
微蚀 SPS
酸洗 H2SO4
預浸 H2SO4
活化 KAT-450
化学镍 NPR-8
化学薄金 TAM-75
注:每到化学槽后都有对应的水洗槽.
沉金线体展示
1#沉金线
2#沉金线
沉金线使用UIC(上村旭光)全自动线1#线主要用于全面化学镍金 产品生产,2#线主要用于选择性化学镍金产品生产.
自动分析添加系统操作面板介绍
巡线项目
常见问题点/故 障
检查方法
故障/异常不同方式和不同位置处理方法
电磁阀开/关状 态不正确导致 目视电磁阀开/关状态 补水过大/不足
调整到正常工作位置，一般开到２/３位置， 所有 特殊情况可以根据实际情况自行调整．
电磁阀不工作 在槽内有板的提前下，目视溢流 电磁阀/ 导致不给水 口是否有水溢流
按天车不能前后故障方法处理．
巡线项 目
常见问题点/故障
检查方法
活化槽
故障/异常不同方式和不同位置处理方法
如果不能前后移动导致框不能抬出，应立即打开挂钩将 能取出的产品全部取出在水槽清洗后放在水盆中，并记 录控制面板上其他药水槽的时间，活化前的全部取出重 工，活化后的按手动操作要求将线中产品抬进/出槽生 产完，务必第一时间开始处理，不要出现在某个槽超时 的问题，取出的板子要求工艺人员处理．
±3℃ ±4℃ ±2℃
临时调整设定值，提高/减小设定值，２小时内不影响生产，第一 时间通知设备部修复． 停止进料，临时调整设定值，提高/减小设定值，线中产品适当缩 短/延长３０Ｓ生产完毕，待修复后再生产 临时调整设定值，提高/减小设定值，通知责任督导和工艺人员到 现场协助处理，工艺人员根据前面生产厚度决定适当缩短/延长时 间1-2min生产,２小时内不影响生产，第一时间通知设备部修复． 立即停止进料，临时调整设定值，提高/减小设定值，通知责任督
FPC制作工艺与材料
FPC制作工艺与材料FPC（Flexible Printed Circuit）是一种柔性印制电路板，由于其可弯曲、可折叠、可卷曲等特点，被广泛应用于电子产品中。
FPC的制作工艺和材料在保证电路性能的同时，还要满足柔性和可靠性的要求。
FPC的制作工艺主要包括以下几个步骤：1.基材准备：FPC的基材通常为聚酰亚胺（PI）薄膜，因其具有良好的耐高温和隔热性能。
在制作FPC之前，首先需要将PI薄膜裁剪成所需的尺寸。
2.铜箔蚀刻：在PI薄膜上涂布一层铜箔，并通过光刻技术将不需要的铜箔区域进行蚀刻，留下所需的电路图案。
3.孔加工：在蚀刻后的铜箔上打孔，用于连接不同层次的电路。
4.表面处理：经过蚀刻和孔加工后，需要对FPC进行表面处理以增加其焊接性能。
常用的表面处理方法包括镀金、喷锡等。
5.接触焊接：将所需的元器件通过热熔或超声波焊接的方式与FPC进行连接。
6.检测和测试：在制作完成后，需要对FPC进行检测和测试，以确保电路的正常工作。
FPC的制作工艺需要使用一系列特殊的材料来实现柔性和可靠性。
以下是常见的FPC材料：1.聚酰亚胺（PI）薄膜：作为FPC的基材，聚酰亚胺薄膜具有良好的抗热性、抗化学腐蚀性和机械强度，可以承受高温和高压环境下的工作。
2.铜箔：用于电路图案的导电层，通常为电解铜箔或镀铜薄膜。
3.耐高温胶粘剂：用于将不同层次的FPC层叠在一起，并保持其柔性特性。
4.表面处理剂：如金、锡等，用于提高焊接性能。
5.保护膜：用于保护FPC的表面，防止化学腐蚀和机械磨损。
FPC制作工艺和材料的选择对于电路性能和可靠性至关重要。
合理的工艺和优质的材料可以确保FPC具有良好的导电性、可靠性和抗干扰能力，并且能够适应各种环境条件下的工作。
随着电子产品的不断发展和创新，FPC制作工艺和材料也在不断进步和改进，以满足更高的需求和挑战。
FPC生产方式及工艺流程
FPC生产方式及工艺流程FPC,即柔性印刷电路板（Flexible Printed Circuit Board），是以薄膜基材为主要材料制成的一种灵活的电路板。
它具有轻薄、柔软、耐弯曲等特点，在现代电子产品中得到越来越广泛的应用。
本文将详细介绍FPC的生产方式及工艺流程。
一、FPC生产方式和分类1.传统铜箔法：传统的FPC生产方式主要通过将铜箔贴合在薄膜基材上，然后进行化学腐蚀和镀铜等工艺步骤来制作电路。
该方法生产的FPC 具有较高的导电性和机械强度，但薄膜基材较薄，易受环境的影响，不适用于高温、高湿等特殊环境下的应用。
2.全膜法：全膜法是一种较为新的FPC生产方式，它是在薄膜基材上直接印刷电路图案，然后进行成型和修边工艺。
该方法生产的FPC具有较高的柔性和可靠性，适用于各类环境下的应用。
根据FPC的用途和结构，它可以分为单面FPC、双面FPC、多层FPC 和刚性-柔性组合FPC等多种类型。
二、FPC生产工艺流程FPC的生产工艺流程一般包括薄膜基材准备、表面处理、电路制作、固化与镀铜、成型和修边、测试和检验以及最终包装等步骤。
下面将详细介绍每个环节的具体操作。
1.薄膜基材准备：选择合适的薄膜基材，并根据产品要求进行裁切和清洗处理，确保基材表面光洁以便于后续的印刷。
2.表面处理：对薄膜基材进行表面处理，包括去除氧化物、增加表面粗糙度和涂覆化学物质等，以提高电路图案在基材上的附着力。
3.电路制作：使用印刷工艺将电路图案印刷在薄膜基材上，包括油墨调配、网版印刷、UV固化等步骤。
根据不同的需求，可以选择单面印刷、双面印刷或多层印刷。
4.固化与镀铜：对印刷完成的电路图案进行固化处理，以增加附着力和耐磨性。
然后通过化学镀铜或真空镀铜等工艺，使电路线路变得导电性好且耐腐蚀。
5.成型和修边：根据产品的要求，采用压力成型或热压成型等工艺将FPC进行整形和成型，使其具有所需的形状和曲率。
然后进行修边处理，去除多余材料，使FPC产生光滑的边缘。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FPC柔性线路板蚀刻工艺
原理：蚀刻是在一定的温度条件下（45+5）蚀刻药液经过喷头均匀喷淋到铜箔的表面，与没有蚀刻阻剂保护的铜发生氧化还原反应，而将不需要的铜反应掉，露出基材再经过剥膜处理后使线路成形。
蚀刻药液的主要成分：氯化铜，双氧水，盐酸，软水（溶度有严格要求）
品质要求及控制要点：
1﹑不能有残铜，特别是双面板应该注意。
2﹑不能有残胶存在，否则会造成露铜或镀层附着性不良。
3﹑时刻速度应适当，不允收出现蚀刻过度而引起的线路变细，对时刻线宽和总pitch应作为本站管控的重点。
4﹑线路焊点上之干膜不得被冲刷分离或断裂。
5﹑时刻剥膜后之板材不允许有油污，杂质，铜皮翘起等不良品质。
6﹑放板应注意避免卡板，防止氧化。
7﹑应保证时刻药液分布的均匀，以避免造成正反面或同一面的不同部分蚀刻不均匀。
制程管控参数：
蚀刻药水温度：45+/-5℃双氧水的溶度﹕1.95~2.05mol/L
剥膜药液温度﹕55+/-5℃蚀刻机安全使用温度≦55℃
烘干温度﹕75+/-5℃前后板间距﹕5~10cm
氯化铜溶液比重﹕1.2~1.3g/cm3 放板角度﹑导板﹑上下喷头的开关状态
盐酸溶度﹕1.9~2.05mol/L
品质确认：
线宽：蚀刻标准线为.2mm & 0.25mm﹐其蚀刻后须在+/-0.02mm以内。
表面品质：不可有皱折划伤等。
以透光方式检查不可有残铜。
线路不可变形。
