浙江省1月自考画法几何与建筑制图试题及答案解析
浙江省2018年1月自考画法几何与建筑制图试题
课程代码：07192
一、填空题(每小题1分，共10分)
1.点A的Y坐标反映了该点对___________投影面的距离。
2.在建筑施工图中，标高单位以___________计。
3.在钢筋混凝土结构施工图中，20锰(Ⅱ级钢)用代号___________表示。
4.正平面的___________投影反映平面图形的实形。
5.侧垂线的___________两投影均反映直线的实长。
6.在结构平面布置图中，过梁用构件代号___________表示。
7.在建筑施工图中，定位轴线应采用___________线型绘制。
8.用平面截回转体，截得的图形为圆时该平面应与回转轴___________。
9.在二等正面斜测轴测图中，深度方向的轴向变形系数为___________。
10.由一条直母线绕与其交叉的直线回转而成的曲面称为___________。
二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题1分，共10分)
1.工程上应用最广的图示方法为( )投影图。
A.轴测
B.透视
C.单面正
D.多面正
2.在建筑工程图中，实线型的线宽比(粗、中、细)分别取( )。
A.1.5b、1.0b、0.5b
B.1.2b、0.6b、0.3b
C.1.0b、0.5b、0.25b
D.1.0b、0.5b、0.35b
3.在总平面图中有用粗实线画出的图例，其意为( )。
A.围墙
B.原有的建筑物
C.要拆除的建筑物
D.新建的建筑物
4.某直线对V面的倾角为30度，并反映在H投影中，该直线为( )。
A.水平线
B.正平线
C.侧平线
D.一般位置线
5.房屋施工图一般包括建筑施工图、结构施工图以及( )。
A.门窗施工图
B.设备施工图
C.装修详图
D.模板详图
6.楼层结构平面图应按直接投影法绘制，其水平剖切位置在( )。
A.楼层窗台上方
B.楼层窗顶处
C.楼层楼板面处
D.楼层楼板下方
7.平面与正圆锥面截交，当截交线为双曲线时，截平面的位置为( )。
A.平行于圆锥面上一素线
B.平行于圆锥面上两素线
C.与圆锥面上所有素线相交
D.垂直于圆锥轴线
8.详图说明中所用的长仿宋体汉字，其字号取( )号。
A.2.5
B.3.5或5
C.7或10
D.10或14
9.在建筑施工图中有剖切位置符号及编号，其对应图2-2为( )。
A.剖面图、向左投影
B.剖面图、向右投影
C.断面图、向左投影
D.断面图、向右投影
10.已知物体的前视图及俯视图，所对应的左视图为( )。
三、过点A作平面ABC，ABC为：(a)水平面，(b)正平面，(c)铅垂面，(d)一般位置面。
(每小题2分，共
8分)
四、补全视图中所缺的线条。
(每小题5分，共10分)
五、补第三视图。
(每小题6分，共12分)
1.补前视图
2.补俯视图
六、已知平面ABC对H投影面的倾角为30度、所给AB为水平线，完成ABC的V面投影。
(只作一解)。
(8分)
七、求作穿孔三棱锥的H、W投影(10分)
八、求作缺口带孔半球的H、W投影(10分)
九、补全梁的断面1—1、3—3。
(12分)
十、根据所给平面和剖面补全楼梯的顶层平面图(不考虑具体尺寸)。
(10分)。
画法几何试题及参考答案
画法几何试题及参考答案本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C )A. 594841（A1）B. 210297(A4)C. 420594(A2)D. 297420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( B )A. 594841B. 210297C. 420594D. 2974209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: :1C. 5: :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的 ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。

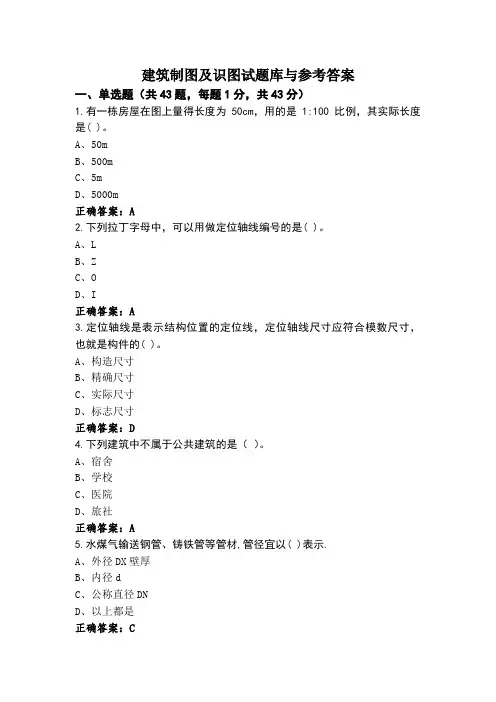

建筑制图及识图试题库与参考答案
建筑制图及识图试题库与参考答案一、单选题（共43题，每题1分，共43分）1.有一栋房屋在图上量得长度为50cm，用的是1:100比例，其实际长度是( )。
A、50mB、500mC、5mD、5000m正确答案：A2.下列拉丁字母中，可以用做定位轴线编号的是( )。
A、LB、ZC、OD、I正确答案：A3.定位轴线是表示结构位置的定位线，定位轴线尺寸应符合模数尺寸，也就是构件的( )。
A、构造尺寸B、精确尺寸C、实际尺寸D、标志尺寸正确答案：D4.下列建筑中不属于公共建筑的是（）。
A、宿舍B、学校C、医院D、旅社正确答案：A5.水煤气输送钢管、铸铁管等管材,管径宜以( )表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是正确答案：C6.一级建筑的耐久年限为( )年。
A、15-25B、25-50C、50-100D、100以上正确答案：D7.当尺寸线为竖直时，尺寸数字注写在尺寸线的( )。
A、两侧B、右侧的上部C、左侧中部D、右侧中部正确答案：C8.下列说法正确的是( )A、当两个物体的正面和水平面投影相同，则这两个物体相同B、当两个物体的正面投影相同，则这两个物体相同C、当两个物体的正面和侧面投影相同，则这两个物体相同D、物体的一个单面投影只能反映二个向度，无法表达三个向度的空间形体正确答案：D9.在下列四组立体中，都属于平面体的是( )。
A、棱柱、棱锥B、圆柱、圆锥C、棱柱、圆柱D、棱锥、圆锥正确答案：A10.比例指的是图形与实物要素( )尺寸之比。
A、重量B、线性C、面积D、体积正确答案：B11.坡度大于等于1/2的屋面,易受雷击的部位是( )A、屋脊、屋角、女儿墙B、屋角、屋脊、檐角C、屋角、屋脊、檐角、屋檐D、檐角、女儿墙、屋檐正确答案：B12.“φ8@200”没能表达出这种钢筋的( )。
A、直径B、级别C、弯钩形状D、间距正确答案：C13.点在直线上，点的投影仍在直线的投影上，这是正投影的( )。
(全新整理)1月浙江自考工程制图与房屋构造试题及答案解析
浙江省2018年1月高等教育自学考试工程制图与房屋构造试题课程代码：02430一、填空题(本大题共20小题，每空1分，共30分)请在每小题的空格中填上正确答案。
错填、不填均无分。
1.建筑设计必须综合考虑建筑功能、_______、_______以及这三者的关系。
2.绘制图样的尺寸线应采用的图线为_______。
3.标高投影图采用的图示法为_______。
4.建筑形体可看成由简单几何体_______或_______而组成。
5.水平面的_______投影可反映该平面图形的实形。
6.已知点的坐标为（10，20，30），该点对V投影面的距离为_______。
7.平面截割圆锥,截交线为直线，此时截平面的位置为_______。
8.当两直径相等的圆柱轴线正交时，相贯线为两大小相等的_______。
9.在轴测图中,正等测的三个轴向变形系数均为_______。
10.在剖面图中,材料图例必须按_______的规定画出。
11.对称的图形可只画_______，但要画上_______。
12.定位轴线采用的图线为_______，轴线编号的圆圈用_______线画出。
13.建筑施工图中最重要的图样是_______、_______和_______。
14.结构平面图是表示建筑物各_______平面布置的图样。
15.构件的燃烧性能可分为：_______、_______和燃烧体。
16.多层综合性建筑总高度超过_______米时，为高层建筑。
17.顶棚依其构造方式分为_______顶棚和_______顶棚。
18.屋顶是建筑物起覆盖作用的_______和_______构件。
19.房屋基础的构造形式随建筑物_______、荷载大小及地基情况而定。
20.工业厂房屋面的排水主要有_______和_______。
二、简答题(本大题共5小题，每小题4分，共20分)1.简述隔墙的类型。
2.简述屋顶构造设计要点。
3.简述镶铺类地面的类型及特点。
4.简述厂房天窗的组成。
专升本《画法几何与建筑制图》_试卷_答案
专升本《画法几何与建筑制图》_试卷_答案专升本《画法几何与建筑制图》一、（共75题,共150分）1. 在建施总平面图中，表示新建的建筑物图例是（）。
（2分）A.B.C.D.标准答案：C2. 在土木工程制图中，（）表示断开界线。
（2分）A.波浪线B.细实线C.细虚线D.单点画线标准答案：A3. 标高符号为（）。
（2分）A.等腰三角形B.等边三角形C.等腰直角三角形D.锐角三角形标准答案：C4. 房屋的水平投影图称为（）。
（2分）A.屋顶平面图B.底层平面图C.顶层平面图D.标准层平面图标准答案：A5. 形成楼层结构平面图的剖切平面的位置是在（）。
（2分）A.窗台以上B.屋顶C.紧贴楼面D.以上都可以标准答案：C6. 在一五层高的住宅建筑中，下列哪一个楼梯平面图没有折断线（）。
（2分）A.顶层楼梯平面图B.顶层楼梯平面图C.底层楼梯平面图D.标准层楼梯平面图标准答案：B7. 与形体的三视图对应的轴测图是（）。
第7题图（2分）A.第7题图（a） B.第7题图（b）C.第7题图（c）D.第7题图（d）标准答案：A 8. 根据形体的正面投影和水平投影，应选择正确的侧面投影是（）。
第8题图（2分）A.第8题图（a）B.第8题图（b）C.第8题图（c）D.第8题图（d）标准答案：C9. 正确标注尺寸的投影图是（）。
（2分）A.第9题图（a）B.第9题图（b）C.第9题图（c）D.第9题图（d）标准答案：B10. 直线与H面的夹角为30度的是（）。
（2分）A.第10题图（a） B.第10题图（b）C.第10题图（c）D.第10题图（d）标准答案：A11. 正确的1-1断面图图是（）。
（2分）A.第11题图（a） B.第11题图（b）C.第11题图（c）D.第11题图（d）标准答案：C12. 反映两平面不平行的投影图是（）。
（2分）A.第12题图（a）B.第12题图（b）C.第12题图（c）D.第12题图（d）标准答案：C13. 反映平面与V面的夹角为30度的投影图是（）。
画法几何及工程制图试题及参考答案
1.单项选择题(30)1. 图纸旳会签栏一般在（ B ）A. 图纸右上角及图框线内B. 图纸左上角及图框线外C. 图纸右上角及图框线外D. 图纸左上角及图框线内@！．一物体图上长度标注为, 其比例为1﹕5, 则其实际大小为（ B ）A. 400 B. C. 10000 D. 2003．下列仪器或工具中, 不能用来画直线旳是（ D ）A. 三角板B. 丁字尺C. 比例尺D. 曲线板4.在土木工程制图中，除了遵守建筑工程制图原则和某些行业原则外，还必须遵守旳国标为：. .)A.总图制图原则B.水利水电工程制图原则C.技术制图原则D.铁路工程制图原则5.由国家职能部门制定、颁布旳制图原则, 是国家级旳原则, 简称国标。
国标旳代号为: ..)A.IS....B.G.....C.Standar.....D.ANSI6.图纸上旳多种文字如中文、字母、数字等, 必须按规定字号书写, 字体旳号数为: .. )A.字体旳高..B.字体旳宽..C.原则中旳编..D.序号7.绘制工程图应使用制图原则中规定旳幅面尺寸, 其中A2幅面旳尺寸为: . .)A.594(841（A1...B.210(297(A4...C.420(594(A2...D.297(420(A3....1189*841(A0)8.绘制工程图应使用制图原则中规定旳幅面尺寸, 其中A4幅面旳尺寸为: .. )A.594(84...B.210(29...C.420(59...D.297(4209.绘图比例是: .. )A.图形与实物对应要素旳线性尺寸之..B.实物与图形对应要素旳线性尺寸之比C.比例尺上旳比例刻.........D.图形上尺寸数字旳换算系数10.假如物体旳长度为1000mm, 绘图比例是1:20, 则在绘图时其长度应取: .. )A.10......B.100......C.5......D.2011.假如物体旳长度为1000mm, 绘图比例是1:20, 则在其图形上长度标注旳尺寸数字为.. )A.10......B.100......C.5......D.2012.比例尺是三棱柱形旳, 按比例画图时, 应使用比例尺, 它旳作用是: .. )A.按比例进行尺寸度.B.查找换算系.C.与计算器旳作用类.D.可画直线13.粗实线旳用途为: .. )A.表达假想轮..B.表达可见轮..C.表达不可见轮..D.画中心线或轴线14.中粗虚线旳用途为: .. )A.表达假想轮..B.表达可见轮..C.表达不可见轮..D.画中心线或轴线15.粗线、中粗线和细线旳宽度比率为: .. )A.3:2:.....B.2.1..:.....C.5.2..:.....D.4:2:116.虚线由短画和短间隔构成，如下图所示，其短画旳长度a旳值应取：. .)A.1~2m.....B.2~4m.....C.4~6m....D.6~8mm17.点画线由长画、短间隔和点构成，如下图所示，其长画旳长度a旳值应取：. .)A.3~8m.....B.8~10m.....C.10~15m....D.15~20mm18.右图中直径尺寸注法错在: .. )A.尺寸起止符号应为短斜线B.尺寸数字没有居中C.尺寸线应当倾斜D.直径尺寸应当注在圆外19.右图中直径尺寸注法错在: . .)A.尺寸起止符号应为短斜线B.尺寸数字不能水平注写C.尺寸数字应注写在圆内D.尺寸数字注写旳引出线不应从尺寸线端点引出20.右图中长度尺寸注法错在: . .)A.尺寸起止符号倾斜方向不对B.尺寸线距离标注位置太远C.该尺寸应注写在图形轮廓内D.尺寸线不应是图形轮廓线旳延长线21.绘图仪器中分规旳重要作用是: . .)A.画圆或圆.....B.是圆规旳备用品C.用来截量长....D.只是等分线段22.徒手画图草图时: .. )A.只是不需要固定图纸, 其他与仪器图相似B.可以了草随意某些C.所有图线同样, 没有粗中细线型旳规定D.画线靠徒手, 定位靠目测, 必须保持线型明确, 比例协调23.工程上常用旳图示措施中使用最广泛旳是那一种？ .. )A.多面正投影.....B.轴测投影法C.标高投影......D.透视投影法24.下面有关轴测投影旳说法哪一种是对旳旳... )A.直观性强, 有一定旳度量性B.最具有真实感, 但作图太繁杂费时C.绘图简便, 有立体感, 无度量性D.绘图简便, 度量性好, 无立体感25.正投影法是指: .. )A.投射线都相交于投射中心, 投射出形体投影旳措施B.投射线互相平行且垂直于投影面, 投射出形体投影旳措施C.由互相平行旳投射线投射出形体投影旳措施D.投射线互相平行且倾斜于投影面, 投射出形体投影旳措施26.多面正投影法旳长处是: .. )A.直观性..........B.富有立体感和真实感C.绘图简便, 立体感.....D.绘图简便, 度量性好27.下面哪一种性质不是中心投影法和平行投影法共有旳基本性质. .)A.同素.....B.附属....C.积聚.....D.平行性28.@下面哪一种性质不是平行投影法特有旳基本性质.. )A.平行.....B.定比....C.相似....D.接合性29.@ 平行投影法中图形旳相仿性是指: ( A )A.相似..B.全等..C.平面图形非退化旳平行投..D.平行性30@.三面投影图在度量关系上有... )A.三个投影各自独......B.正面投影和水平投影长对正C.长对正、高平齐、宽相...D.正面投影和侧面投影高平齐31.@三面投影图中水平投影反应形体旳.(..)A.上下、左右、前后旳三个方位旳关...B.左右、前后旳方位关系C.上下、左右旳方位关.........D.上下、前后旳方位关系32.@ 三面投影图中正面投影反应形体旳: ( C)A.上下、左右、前后旳三个方位旳关...B.左右、前后旳方位关系C.上下、左右旳方位关.........D.上下、前后旳方位关系33.三面投影图中侧面投影反应形体旳.(..)A.上下、左右、前后旳三个方位旳关...B.左右、前后旳方位关系C.上下、左右旳方位关.........D.上下、前后旳方位关系34.假如A点在V投影面上, 则: (..)A.A点旳x坐标为.....B.A点旳y坐标为0C.A点旳z坐标为.....D.A点旳x、y、z坐标都不为035.假如A点在H投影面上, 则: .. )A.A点旳x坐标为.....B.A点旳y坐标为0C.A点旳z坐标为.....D.A点旳x、y、z坐标都不为036.假如A点在W投影面上, 则: .. )A.A点旳x坐标为.....B.A点旳y坐标为0C.A点旳z坐标为.....D.A点旳x、y、z坐标都不为037.右图中两直线旳相对几何关系是..做重. )A.相......B.交错C.相交垂....D.交错垂直38.右图中两直线旳相对几何关系是... )A.相......B.交错C.平......D.无法判断39.右图中两直线旳相对几何关系是... )A.相......B.交错C.相交垂....D.交错垂直40.右图中两直线旳相对几何关系是..D比. )A.相......B.交错C.相交垂....D.交错垂直41.右图中两直线旳相对几何关系是... )A.相......B.交错C.平......D.交错垂直42.右图所示平面旳类型是: .. )A.水平.....B.正平面C.侧平.....D.任意倾斜平面43.@右图所示平面旳类型是: .. )A.铅垂.....B.正垂面C.侧垂.....D.任意倾斜平面44.右图所示平面旳类型是: .. )A.铅垂.....B.正平面C.侧平.....D.任意倾斜平面45.下图中三棱锥旳侧面投影是: .. )46.在右图所示旳三棱锥两面投影图中: ( )A.D点在三棱锥右前棱面上B.D点在三棱锥后棱面上C.D点在三棱锥左前棱面上D.D点不在三棱锥表面上47.轴测投影是根据什么原理投射得到旳: .. )A.平行投.B.中心投.....C.正投....D.斜投影48.在下图中已知形体旳三面投影图，则与其吻合旳轴测图是：.. )49.下图所示组合体, 对旳旳左侧立面图是: .. )50.下图所示组合体, 对旳旳1-1剖视图是: ..)1.单项选择题1.在钢筋混凝土构造中, 分布钢筋旳作用是: (..)A.起架立作..B.重要受力钢.C.承受剪...D.固定钢筋旳位置并分派荷载到受力钢筋2.在钢筋混凝土构造中, 箍筋旳作用是: .. )A.起架立作..........B.重要受力钢筋C.固定钢筋旳位置并承受剪...D.分派荷载到受力钢筋3.在钢筋混凝土构造中, 受力钢筋旳弯起作用是: .. )A.形成钢筋骨.....B.使受力钢筋一直处在构件中拉应力最大旳区域C.承受剪.......D.分派荷载到其他钢筋4.在钢筋混凝土构造图中, 构件旳轮廓线用: . .)A.粗实线绘......B.中粗实线绘制C.细实线绘......D.加粗旳粗实线绘制5.在钢筋混凝土构造图中, 可见旳钢筋用: .. )A.粗实线绘制, 线宽由钢筋直径确..B.中粗实线绘制C.用钢筋旳实际投影表.......D.粗实线绘制, 线宽不表达钢筋粗细6.在钢筋混凝土构造图中, 不可见旳钢筋用: (..)A.粗虚线绘制, 线宽由钢筋直径确...B.粗虚线绘制, 线宽不表达钢筋粗细C.用细虚线绘............D.中粗虚线绘制7.在钢筋混凝土构造图中, 钢筋旳横断面用: .. )A.涂黑旳圆点表达, 圆点大小由钢筋直径确....B.空心圆圈表达C.统一大小旳涂黑圆点表............D.涂黑旳三角形表达8.在钢筋混凝土构造图中, 预应力钢筋用: .. )A.粗双点画线绘制, 线宽由钢筋直径确.....B.中粗双点画线绘制C.粗双点画线绘制, 线宽不表达钢筋粗.....D.细双点画线绘制9.在钢筋混凝土构造图中, 钢筋旳标注中符号@旳含义为：.. )A.钢筋旳直径符.........B.钢筋旳品种代号C.均匀分布旳钢筋间.......D.钢筋表面旳种类10. 总平面图上拟建建筑物旳标高是指( B )旳标高A. 室外设计地面B. 底层室内地面C. 二楼楼面D. 屋面11. 组合体旳尺寸不包括( D )A. 总尺寸B. 定位尺寸C. 定形尺寸D. 标志尺寸12．图线不得穿越尺寸数字, 不可防止时。

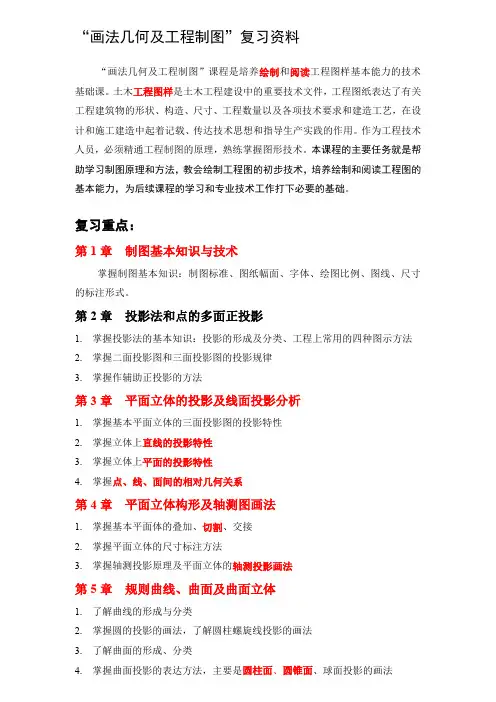

“画法几何及工程制图”复习题(含答案)
“画法几何及工程制图”复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。
土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。
作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。
本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。
复习重点：第1章制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。
第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解基本概念）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图（了解了解基本概念）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。
《画法几何及土木工程制图》习题解答第五版
《画法几何及土木工程制图》习题解答第五版1. 引言《画法几何及土木工程制图》是一本经典的教材，广泛应用于土木工程、建筑设计等领域。
本文将对该教材第五版习题进行解答和分析，希望能够帮助读者更好地理解和应用画法几何及土木工程制图的知识。
2. 第一章：画法几何基本概念在第一章中，介绍了画法几何的基本概念，包括点、线、面、体等几何元素的定义和性质。
习题解答如下：2.1 习题1题目：平面上有一直线AB，点M、N分别在直线的两侧。
线段MN与直线AB相交于点C，求证：线段MN的中点一定在BC上。
解答：根据题目中的条件，可以得出以下结论：由于线段MN与直线AB相交于点C，所以C一定在线段MN上。
又因为线段MN的中点是线段上长度的一半，所以线段MN的中点一定在BC上。
2.2 习题2题目：已知直线AB上有一点C，使得直线AC与直线BC 的交点为D。
如果线段CD与线段AB平行，求证：线段AD 与线段BC平行。
解答：根据题目中的条件，可以得出以下结论：由于线段CD与线段AB平行，所以根据平行线的性质，线段AD与线段BC也平行。
3. 第二章：画法几何作图方法第二章介绍了画法几何的作图方法和常用工具。
习题解答如下：3.1 习题1题目：已知线段AB的长度为4cm，点C在直线AB上，且AC:CB = 3:2，求证：线段AB的中点一定在AC上。
解答：根据题目中的条件，可以得出以下结论：由于AC:CB = 3:2，可推出AC的长度是CB的1.5倍。
而线段AB 的中点是线段上长度的一半，所以线段AB的中点一定在AC 上。
3.2 习题2题目：已知直线AB上的点C到A、B两点的距离分别为3cm和5cm，求证：线段AC与线段BC平行。
解答：根据题目中的条件，可以得出以下结论：由于点C 到A、B两点的距离分别为3cm和5cm，可推出AC与BC的长度是不同的。
所以线段AC与线段BC不平行。
4. 第三章：土木工程制图基本用法第三章介绍了土木工程制图的基本用法，包括平面图、立体图、工程图等。
“画法几何及工程制图”复习题(含答案)
“画法几何及工程制图”复习资料复习重点：1制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。
2 投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法3平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系4平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法5 规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法6 组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法7 图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念8 钢筋混凝土结构图（了解）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法9 房屋建筑图（了解）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法10 桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法题1：单项选择题，将正确答案填写在括号内1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。
1月浙江自考建筑制图试题及答案解析
浙江省2018年1月自考建筑制图试题课程代码：03823一、作图题（本大题共8小题，每小题10分，共80分）1.字母M在平面ABCD上，求M的V面投影。
2.求直线AB与△CDE的交点，并判断可见性。
13.直线AB//CD，间距为L，用换面法求c’d’。
4.求四棱柱截交线的H、W面投影。
5.求圆锥截交线的H、W面投影。
26.求组合体的H面投影。
7.求组合体的正等轴测投影图。
8.将V面投影改为半剖面图。
3二、填空题(本大题共13小题，每空1分，共20分)请在每小题的空格中填上正确答案。
错填、不填均无分。
1.A2的图纸幅面尺寸为____________mm。
2.图样中的单点长画线在较小图形中绘制有困难时，可用____________代替。
3.长仿宋体7号字的字高为____________mm。
4.比例宜写在图名的____________，字的基准线应取平。
5.实际尺寸为240mm的线段，用1∶50绘图时，图样上的线段长度为____________mm。
6.半径、直径、____________、____________的尺寸起止符号，一般用箭头表示。
7.绘图时不论选用多大的比例，所标注的尺寸数字均为图形的____________。
8.建筑施工图包括总平面图、____________、____________、____________和____________。
9.相对标高的零点在____________。
10.定位轴线是确定建筑中的基础、____________、____________、____________、屋架等承重构件位置的图线。
11.定位轴线竖直方向从____________的顺序编写，用____________表示。
12.建筑施工图中的平面图通常以____________命名。
13.一楼梯段有10个台阶，踏面宽度为260mm，踏步高度为150mm，标出楼梯平面详图中该楼梯段的尺寸____________。
(完整版)专科《画法几何与建筑制图》_试卷_答案
