热解
③ 当温度高于300℃时, 橡胶分解加快, 断裂出来的化学物 质分子量较小, 产生的油流动性较好, 而且透明。
.
废橡胶热解产物
轮胎热解所得产品的组成中气体占22%（重量）、 液体占27%、炭灰占39%、钢丝占12%。 ➢在气体组成主要为甲烷(15.13%)、乙烷(2.95%)、 乙烯(3.99%)、丙烯(2.5%)、一氧化碳(3.8%)，水、 CO2、氢气和丁二烯也占一定的比例。 ➢在液体组成主要是苯(4.75%)、甲苯(3.62%)和其 他芳香族化合物(8.50%)。
低温热解：T<600℃。农业、林业 和农业产品加工后的废物用来生产低硫 低灰的炭，生产出的炭视其原料和加工 的深度不同，可作不同等级的活性炭和 水煤气原料。
.
此外，按热分解与燃烧反应是否在同一设备中进行， 热分解过程可分成单塔式和双塔式。按热解过程是 否生成炉渣可分成造渣型和非造渣型。按热解产物 的状态可分成气化方式、液化方式和碳化方式。还 有的按热解炉的结构将热解分成固定层式、移动层 式或回转式，由于选择方式的不同，构成了诸多不 同的热解流程及热解产物。
影响热解产物的生成比例。通过加热温度和 加热速率的结合，可控制热解产物中各组分 的生成比例。
3．停留时间 决定物料分解转化率。
为了充分利用原料中的有机物质，尽量脱出 其中的挥发分，应延长物料在反应器中的停 留时间。
停留时间长，热解充分，但处理量少；停留 时间短，则热解不完全，但处理量大。
.
4．物料性质
3、热解工艺分类
.
直接（内部）供热：供给适量空气使
有机物部分燃烧，提供热解所需热量
按供热方式
（获得低品位燃气）
间接（外部）供热：从外界供给热 解所需热量
（燃气品位高但供热效率低）
.
废橡胶热解产物
轮胎热解所得产品的组成中气体占22%（重量）、 液体占27%、炭灰占39%、钢丝占12%。 ➢在气体组成主要为甲烷(15.13%)、乙烷(2.95%)、 乙烯(3.99%)、丙烯(2.5%)、一氧化碳(3.8%)，水、 CO2、氢气和丁二烯也占一定的比例。 ➢在液体组成主要是苯(4.75%)、甲苯(3.62%)和其 他芳香族化合物(8.50%)。
低温热解：T<600℃。农业、林业 和农业产品加工后的废物用来生产低硫 低灰的炭，生产出的炭视其原料和加工 的深度不同，可作不同等级的活性炭和 水煤气原料。
.
此外，按热分解与燃烧反应是否在同一设备中进行， 热分解过程可分成单塔式和双塔式。按热解过程是 否生成炉渣可分成造渣型和非造渣型。按热解产物 的状态可分成气化方式、液化方式和碳化方式。还 有的按热解炉的结构将热解分成固定层式、移动层 式或回转式，由于选择方式的不同，构成了诸多不 同的热解流程及热解产物。
影响热解产物的生成比例。通过加热温度和 加热速率的结合，可控制热解产物中各组分 的生成比例。
3．停留时间 决定物料分解转化率。
为了充分利用原料中的有机物质，尽量脱出 其中的挥发分，应延长物料在反应器中的停 留时间。
停留时间长，热解充分，但处理量少；停留 时间短，则热解不完全，但处理量大。
.
4．物料性质
3、热解工艺分类
.
直接（内部）供热：供给适量空气使
有机物部分燃烧，提供热解所需热量
按供热方式
（获得低品位燃气）
间接（外部）供热：从外界供给热 解所需热量
（燃气品位高但供热效率低）

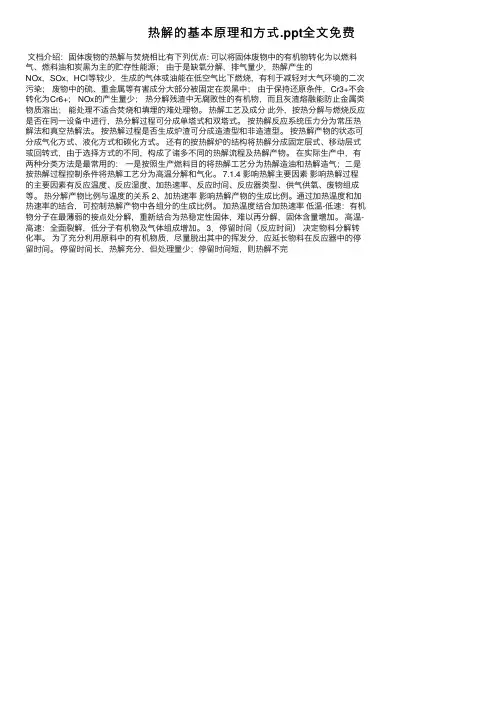

热解的基本原理和方式.ppt全文免费
热解的基本原理和⽅式.ppt全⽂免费⽂档介绍：固体废物的热解与焚烧相⽐有下列优点: 可以将固体废物中的有机物转化为以燃料⽓、燃料油和炭⿊为主的贮存性能源；由于是缺氧分解，排⽓量少，热解产⽣的NOx，SOx，HCl等较少，⽣成的⽓体或油能在低空⽓⽐下燃烧，有利于减轻对⼤⽓环境的⼆次污染；废物中的硫、重⾦属等有害成分⼤部分被固定在炭⿊中；由于保持还原条件，Cr3+不会转化为Cr6+； NOx的产⽣量少；热分解残渣中⽆腐败性的有机物，⽽且灰渣熔融能防⽌⾦属类物质溶出；能处理不适合焚烧和填埋的难处理物。
热解⼯艺及成分此外，按热分解与燃烧反应是否在同⼀设备中进⾏，热分解过程可分成单塔式和双塔式。
按热解反应系统压⼒分为常压热解法和真空热解法。
按热解过程是否⽣成炉渣可分成造渣型和⾮造渣型。
按热解产物的状态可分成⽓化⽅式、液化⽅式和碳化⽅式。
还有的按热解炉的结构将热解分成固定层式、移动层式或回转式，由于选择⽅式的不同，构成了诸多不同的热解流程及热解产物。
在实际⽣产中，有两种分类⽅法是最常⽤的：⼀是按照⽣产燃料⽬的将热解⼯艺分为热解造油和热解造⽓；⼆是按热解过程控制条件将热解⼯艺分为⾼温分解和⽓化。
7.1.4 影响热解主要因素影响热解过程的主要因素有反应温度、反应湿度、加热速率、反应时间、反应器类型、供⽓供氧、废物组成等。
热分解产物⽐例与温度的关系 2、加热速率影响热解产物的⽣成⽐例。
通过加热温度和加热速率的结合，可控制热解产物中各组分的⽣成⽐例。
加热温度结合加热速率低温-低速：有机物分⼦在最薄弱的接点处分解，重新结合为热稳定性固体，难以再分解，固体含量增加。
⾼温-⾼速：全⾯裂解，低分⼦有机物及⽓体组成增加。
3．停留时间（反应时间）决定物料分解转化率。
为了充分利⽤原料中的有机物质，尽量脱出其中的挥发分，应延长物料在反应器中的停留时间。
停留时间长，热解充分，但处理量少；停留时间短，则热解不完。
热解的基本原理和方式(共26张PPT)
设备体积
大
小
废弃物反应 有氧条件下的氧化反应
无氧条件下的还原反应
设备的形态
敞开式結构
封闭式結构
二次污染
Dioxin 重金属的大气污染
无Dioxin. 重金属分解后残渣残留
固体废物的热解与焚烧相比有下列优点:
低温低速——重新结合成热稳定性固体——固体产率增加
热解过①程是很复可杂的以，它将与诸固多体因素废有关物，例中如固的体废有物种机类、物固体转废物化颗粒为尺寸以、加燃热速料率、气终温、、压燃力、料加热油时和间、炭热解黑气氛等。 为主的贮存性能源； 直接（内部）加热：供给适量空气使有机物部分燃烧，提供热解所需热量
热分解产物比例与温度的关系
例：橡胶热解产 品组成与温度的 关系
2、加热速率
影响热解产物的生成比例。通过加热温度和加热速率的结合，可控制
热解产物中各组分的生成比例。
加热温度结合加热速率
低温-低速：有机物分子在最薄弱的接点处分解，重新结合为热 稳定性固体，难以再分解，固体含量增加。
高温-高速：全面裂解，低分子有机物及气体组成增加。
热解（pyrolysis）在工业上也称为干馏。
固体废物热解是利用有机物的热不稳定性，在无氧或缺氧条件下 受热分解的过程。热解过程有机物发生化学分解得到气态、液态 或固态可燃物质。
最经典定义：斯坦福研究所的J．Jones（Stanford Research
Institute，SRI) 提出的： “在不向反应器内通入氧、水蒸气或 加热的一氧化碳的条件下，通过间接加热使含碳有机物发生热 化学分解，生成燃料(气体、液体和炭黑)的过程”。
他认为通过部分燃烧热解产物来直接提供热解所需热量的 情况，应该称为部分燃烧(Partial-combustion)或缺氧燃烧 (starved-air-combustion)。
