第六章地基处理与边坡支护工程
定额预算地基处理与边坡支护工程
➢粉体喷射搅拌(桩)法和水泥浆搅拌(桩)法：深层搅拌法是 利用水泥、石灰或其它材料作为固化剂，通过特别的深层搅 拌机械将其与地基深层土体强制搅拌，经物理——化学作用 、硬化或形成整体的浆液搅拌法和粉喷搅拌法。
水泥搅拌桩计算方法： （同上）
按桩长乘桩径截面面积以体积计算。
桩长按设计桩顶标高至桩底长度另加0.5m计算；若设计顶标 高至打桩前自然地坪标高小于0.5m或己达自然地坪标高，另 加长度按实际长度计算或不计。
SMW工法搅拌桩按桩长乘以设计截面积以体积计算，型钢工 程量按重量计算。
二、 常用地基处理方法与工程量计算方法
➢高压喷射注浆法：高压喷射注浆法是采用注浆管和喷嘴， 借高压将水泥浆等从喷嘴射出，直接破坏地基土体，并与之 混和，硬凝后形成固结体，以加固土体和降低其渗透性的方 法。
计算方法： 按自然地坪标高至设计桩底的长度计算。
可以自由组合以便形成一种连续紧密的挡土或者挡水墙 的钢结构体。
计算方法： 打拔圆木桩：按木材计算体积。 打拔钢板桩按重量计算。
注：一个定额条目含打、拔两个工作。 打拔圆木桩含圆木摊销量。 打拔钢板桩不含板桩摊销量，槽型钢板 桩费用另计（8元/t·天）
三、桩基基础知识
桩基础：是用承台梁把沉入土中的若干个单桩的顶部联
喷锚支护的构造 喷锚支护由锚杆、钢筋网、喷射混凝土三部分构成
，对边坡 提供柔性支挡。
施工工艺过程： 钻孔→安放拉杆→灌浆→养护→安装锚头→张拉锚固。
计算方法： ⑴锚杆支护的钻孔和灌浆工程量不分孔径以“米”计算。 ⑵锚杆的制作安装工程量按设计要求以“吨”计算（结构
分册第二章）。 (3)喷射混凝土工程量按设计图纸以平方米计算。 (定额以5cm厚为基价，每增加1cm换算基价） (4)喷射混凝土前挂钢筋网按重量以“吨”计算（结构分册

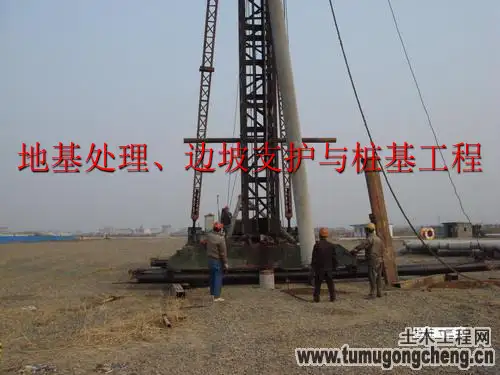

地基处理、边坡支护与桩基工程清单计价
3×3.14× (0.3-0.0来自×2)2/4×1.0=0.06m³
5)送桩工程量： 297×（0.65+0.5）=341.55m 3×（0.65+0.5）=3.45m
6) 截桩头:300个 7)钢桩尖: 板:3.14×(0.272 /4) ×297×7.85×10=338.14kg 3.14×(0.272 /4) ×3×7.85×10=13.48kg 肋:0.27×0.1×2×297×7.85×18=2266.17kg 0.27×0.1×2×3×7.85×18=22.89kg 8)桩顶插筋及钢板: 竖筋:4×(1.2+0.7) ×300 ×0.00617×202=5627.04kg 交叉筋:2×300×0.3×0.00617×162=284.31kg 钢板: 300×3.14× (0.3-0.07×20.02)2/4×3×7.85=108.70kg
打桩的最后一节桩的桩顶应高出设计桩顶标高1.5倍
桩径长度以供截桩,截桩要求机械截割.桩尖采用钢桩 尖,具体做法见图示。试编制该打桩工程分部分项工 程量清单并分析计价项目，计算相应计价工程 量?(混凝土都采用商品混凝土)
300
一、清单工程量计算 1、010301002001 预制钢筋混凝土管桩 297×（12+1.5×0.3+0.1）=3727.35m 2、010301002002 预制钢筋混凝土管桩 3 ×（12+1.5×0.3+0.1）=37.65m 3、010301004001 截桩头 300 ×3.14 ×0.32÷4 × 0.45=9.54m3 4、010515004001 钢筋笼 4×(1.2+0.7)×300×0.00617×202+2×300×0.3 ×0.00617×162 =5911.35kg=5.911t 5、010516002001 预埋铁件 300×3.14×(0.30.07×20.02)2/4×3×7.85 =108.7kg=0.109t
完整版深基坑与边坡支护工程课程设计
完整版深基坑与边坡支护工程课程设计目录第一章原始资料第二章支护方案比选第三章围护结构内力计算第四章基坑稳定性验算第五章基坑施工方案设计第六章施工图绘制参考文献第一章原始资料1.1工程概况某建筑物的场地条件如图2所示，基坑左侧距离道路边缘距离为8.5m，基坑长度69.0m，基坑宽度为23.0m，距基坑右侧4.6m处有两栋6层工商局宿舍。
图2 基坑平面图1.2岩土层分布特征根据地质勘察资料，在A-B-C-D段主要分布的土层如下：（1）杂填土（Q m1）：褐灰至褐红色，以粘性土为主，含大量砖块及碎石生活垃圾，人工填积，结构松散，不含地下水，湿。
埋深1.00~1.11m，层厚1.20~4.00m，层底标高66.70~66.80m。
（2）素填土2（Q m1）：褐红色，以粘性土为主，含少量砖块及碎石。
人工新近填积，未完成自重固结，结构松散，不含地下水，湿。
埋深0.00~1.10m，层厚1.20~4.00m，层底标高63.10~66.70m。
（3）淤泥质杂填土3（Q a1）：褐灰至灰黑色，含大量碎石及生活垃圾腐烂物，具臭味，含地下水，软塑状，易变形，很湿。
埋深1.80~4.00m，层厚0.70~2.90m，层底标高63.10~64.10m。
（4）粉质粘土4（Q a1）：褐黄至褐红色，含少量灰白色团状高岭土及铁锰氧化物，裂隙发育，摇震无反应。
土状光泽，干强度一般，顶部受水浸泡严重。
硬塑，中密，稍湿。
埋深0.00~4.70m，层厚2.10~6.70m，层底标高60.30~62.00m。
（5）圆砾5（Q a1）：黄至黄褐色，以石英硅质岩碎屑为主。
含少量砂粒及粘性土，胶结一般。
粗颗粒呈圆状，中风化。
粒径Ø>20mm 占35%，5~20mm占25%，粘性土占5%，富含地下水，中密饱和。
埋深5.00~7.60m，层厚4.50~5.30m，层底标高55.80~56.70m。
（6）粘土6（Q a1）：紫红色，由下伏基岩风化残积而成，含少量斑状灰白色高岭土及石英粉砂、云母碎屑，裂隙发育，土状光泽，摇震无反应。
地基处理与边坡支护工程列项与计量
9
5.2 基坑与边坡支护工程列项与计量
2. 定额工程量计算
（1）土钉、锚杆成孔按土钉或锚杆伸 入孔中长度另加0.5 m计算。
（2）钢筋（钢绞线）锚杆按设计图示 尺寸确定的重量以吨计算。
（3）喷护按设计规定的展开面积以平 方米计算。
项目5 地基处理与边坡支护工程列项与计量
5.1
地基处理工程列项与计量
5.2 基坑与边坡支护工程列项与计量
1
项目5 地基处理与边坡支护工程列项与计量
知识目标
了解地基处理工程的项目划分及工程量计算规则。 了解边坡支护工程的项目划分及工程量计算规则。
技能目标
能够正确进行地基处理工程的列项与计量。 能够正确进行边坡支护工程的列项与计量。
6
5.1 地基处理工程列项与计量
②计算垫层定额工程量。 根据计算规则，换填垫层按实铺体积计算。 V=S（垫层断面面积）×H（垫层长） =［（5+4）×2+（4-0.5×2）］×0.1×1=2.10（m3） （2）换填垫层分部分项工程量清单（带定额）见表5-2。
表5-2 换填垫层分部分项工程量清单（带定额)
2
5.1 地基处理工程列项与计量
5.1.1 地基处理工程清单项目列项与计量
地基处理工程包括17个清单 项目，包括换填垫层、敷设土工合 成材料、预压地基、强夯地基等项 目。地基处理工程清单项目设置及 工程量计算规则见表5-1。
3
5.1 地基处理工程列项与计量
5.1.2 地基处理工程定额列项与算量
《湖南省建筑工程消耗量标 准》（2014）将地基处理工程分 为垫层、强夯、砂、碎石桩、石 灰桩、深层搅拌水泥桩、高压喷 射注浆法等项目。
地基处理和边坡支护
二、基坑和边坡支护
b.二钻一抓
在地下连续墙成槽施工前，先沿着设计轴线开挖沟槽，施工导墙。其 次用直径与地下连续墙设计厚度相同的钻机预钻孔，孔距应与成槽抓斗 宽度相适应；然后用成槽钢索抓斗挖去两孔之间的土体。
二、基坑和边坡支护
c.地下连续墙接头
接头管使槽段和槽段之间的连接具有良好的止水性和整体性，接头管 既能增加接缝处抗剪力，又不渗漏。
（2）计算规则：堆载预压与真空按设计图示尺寸以平方米计算， 袋装砂井与塑料排水板按设计图示尺寸长度以延长米计算。
一、地基处理
(3)定额说明： 十四条：真空预压定额抽真空时间以三个月为准。抽真空 时间每增减0.5个月，人工增减2个工日，n100mm电动单级 离心水泵增减5.48台班、真空泵增减5.48台班。 十五条：专用袋装砂井机施工的袋装砂井直径按70mm考虑， 振动沉管桩机施工的袋装砂井直径按110mm考虑，设计直 径不同时，按砂井截面面积等比例换算山砂含量，其他不 得调整。
（1）概念：
是用人工或机械成孔，选用相对单一的土质材料，与水泥按一定配比， 在孔外充分拌和均匀制成水泥土，分层向孔内回填并强力夯实，制成均 匀的水泥土桩。桩、桩间土和褥垫层一起形成复合地基。
（2）计算规则：
夯实水泥土桩、石灰桩、灰土挤密桩均按设计桩长乘以桩截面面积以 立方米计算。
一、地基处理
12. 高压旋喷桩 （1）概念：
一地基处理用气压液压或电化学原理把某些能固化的浆液通过压浆泵灌浆管均匀的注入各种介质的裂缝或孔隙中以填充渗进和挤密等方式驱走裂缝孔隙中的水分和气体并填充其位置硬化后将岩图胶结成一个整体形成一个强度大压缩性低抗渗性高和稳定性良好的新的岩土体从而改善地基的物理化学性质的施工工艺该工艺在地基处理中应用领域十分广泛主要用于截水堵漏和加固地基
深基坑边坡支护规定
XX市深基坑工程管理暂行规定第一章总则第一条为加强对深基坑工程的管理，确保人民群众生命财产和在建工程及相邻建筑物、构筑物、道路及地下管线的安全，根据国家和省有关法律、法规，结合本市实际，制定本规定。
第二条本规定所称深基坑，是指开挖深度超过5米（含5米）的基坑或深度虽未超过5米，但地质情况和周围环境较复杂的基坑。
本规定所称深基坑工程，包括基坑（含边坡）支护结构、支撑体系、地下水处理和土方开挖等内容。
第三条本规定适用于本市行政区域内深基坑工程前期准备、勘察、设计、施工图审查、施工、监理、检测、监测及其相关的管理活动。
第四条合肥市城乡建设委员会（以下简称市建委）是本市深基坑工程的建设行政主管部门。
各级建设工程质量安全监督机构具体负责所辖区域内深基坑工程的日常监督管理工作。
第五条为加强深基坑工程设计和施工质量的监督管理，深基坑工程的设计（含监测）方案和施工方案应当经专家评审，其中，设计（含监测）方案由建设单位组织专家进行评审，施工方案由施工单位组织专家进行评审。
深基坑工程设计和施工方案评审过程由直接负责监督的工程质量安全监督机构进行监督，通过评审并经修改完善的方案报送工程所在地质量安全监督机构，并由监督机构报市建委备案。
对符合下列条件的深基坑工程，由监督机构报请市级建设行政主管部门对评审过程进行监督。
（一）开挖深度超过8米或者地下室二层以上（含二层）的深基坑工程。
（二）深度虽未超过8米但地质条件和周围环境比较复杂及工程影响重大的深基坑工程。
第六条市建委负责建立全市深基坑工程评审专家库。
评审专家从专家库中抽取产生。
评审专家组成员应当由5名及以上符合相关专业要求的专家组成，专家组应当对设计（含监测）、施工方案作出明确的结论意见。
第二章深基坑工程的报建与许可第七条深基坑工程必须在取得《建筑工程施工许可证》后方可施工。
第八条建设单位应当按规定将深基坑工程进行招标，深基坑工程招标时，对符合下列条件的深基坑工程，必须依法发包给具有一级地基与基础工程专业承包资质并具有相应作业能力的施工企业承担。
地基处理与边坡支护工程
按设计图示尺寸以桩长(包括超灌高度、桩尖)计算
1.成孔、夯底
2.水泥土拌合、运输、夯实
010201010
高压喷射注浆桩
1.地层情况
2.空桩长度、桩长
3.桩截面
4.水泥强度等级
按设计图示尺寸以桩长(包括超灌高度)计算
1.成孔
2.水泥浆制作、运输、注浆
010201011
石灰桩
1.地层情况
2.空桩长度、桩长
010201008
粉喷桩
1.地层情况
2.空桩长度、桩长
3.桩径
4.粉体种类、掺量
5.水泥强度等级、石灰粉要求
预搅下钻、喷粉搅拌提特征
计量单位
工程量计算规则
工作内容
010201009
夯实水泥土桩
1.地层情况
2.空桩长度、桩长
3.桩径
4.水泥强度等级
5.混合料配比
②以“根”为计量单位时，项目特征中的桩长、钻孔深度应为确定值，送桩深度(或空桩长度)应为确定值或范围值；以“m”、或“m3”为计量单位时，空桩长度和桩长均可描述为范围值，但应明确空桩长度与桩长的比例范围。
③基坑与边坡的检测、变形观测等费用按国家相关取费标准单独计算，不在本清单项目中。
④打桩场地硬化及泥浆池、泥浆沟费用，以及锚杆支架、平台费用，按相应措施项目编码列入措施费中。
2.锚杆(索)类型、部位
3.钻孔深度
4.钻孔直径
5.杆体材料品种、规格、数量
6.浆液种类、强度等级
1.以米计量，按设计图示尺寸以钻孔深度计算
2.以根计量，按设计图示数量计算
1.钻孔、浆液制作、运输、压浆
2.锚杆(索)制作、安装、张拉锚固
表A.2.2（续）
地基处理、边坡支护工程计算
地基处理、边坡支护工程计算一、地基处理、边坡支护工程基础知识地基处理一般是指用于改善支承建筑物的地基（土或岩石）的承载能力或抗渗能力所采取的工程技术措施，主要分为基础工程措施和岩土加固措施。
基坑与边坡支护就是为保证地下结构施工及基坑周边环境的安全，对基坑侧壁及周边环境采用的支挡、加固与保护措施。
按施工方法和使用机具的不同，《重庆市建筑工程计价定额》（CQJZZSDE—2018）将地基处理、边坡支护工程分为强夯地基处理、支挡土板、锚杆（索）三个部分。
二、一般说明1）地基强夯①地基强夯是指在天然地基上或在填土地基上进行作业。
本定额子目不包括强夯前的试夯工作费用，如设计要求试夯，另行计算。
②地基强夯需要用外来土（石）填坑，另按相应定额子目执行。
③“每一遍夯击次数”指夯击机械。
在一个点位上不移位连续夯击的次数。
当要求夯击面积范围内的所有点位夯击完成后，即完成一遍夯击；如需要再次夯击，则应再次根据一遍的夯击次数套用相应子目。
④本节地基强夯项目按专用强夯机械编制，如采用其他非专用机械进行强夯，则应换为非专用机械，但机械消耗量不做调整。
⑤强夯工程量应区分不同夯击能量和夯点密度，按设计图示夯击范围及夯击遍数分别计算。
2）支挡土板①支挡土板定额子目是按密撑和疏撑钢支撑综合编制的，实际间距及支撑材质不同时，不作调整。
②支挡土板定额子目是按槽、坑两侧同时支撑挡土板编制，如一侧支挡土板时，相应定额子目人工乘以系数1.33。
3）锚杆（索）①钻孔锚杆孔径按照150 mm 内编制的，孔径大于150 mm 时执行市政定额相应子目。
②钻孔锚杆（索）的单位工程量小于500 m 时，其相应定额子目人工、机械乘以系数1.1。
③钻孔锚杆（索）单孔深度大于20 m 时，其相应定额子目人工、机械乘以系数1.2；深度大于30 m 时，其相应定额子目人工、机械乘以系数1.3。
④钻孔锚杆（索）、喷射混凝土、水泥砂浆项目如需搭设脚手架，按单项脚手架相应定额子目乘以系数1.4。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表6—2 分部分项工程量清单计价表 工程名称：某工程
9
• [例6-2] 某工程采用喷粉桩进行地基加固，设计桩顶距自然地面1.5m，基础垫层距自然地面2.0m，桩 径0.5m，桩长12m，水泥掺量为每米桩长加水泥50kg,共2000根桩。试计算喷粉桩工程的清单项目费及 综合单价。
[解题分析] 《综合单价》内设置了水泥掺量为12%的基本子目和水泥掺量每增减1%的辅助子目，实际使用 时可按设计水泥掺入量调整综合单价。
清单规则 定额规则
• 1．换填垫层(010201001)计量单位：m³。工程量计算规则：按设计图示尺寸以体 积计算。
• 2．强夯地基(010201004)计量单位：㎡。 • 工程量计算规则：按设计图示处理范围以面积计算。 • 3．粉喷桩(010201010)计量单位：m。 • 工程量计算规则：按设计图示尺寸以桩长计算。
第六章地基处理与边坡支护工程
第一节 地基处理
• 《房屋建筑与装饰工程工程量计算规范》附录表B.1地基处理部分包括换填垫层（010201001）、铺 设土工合成材料(010201002)、预压地基(010201003)、强夯地基(010201004)、振冲密实 (010201005)、振冲桩(010201006)、沙石桩(010201007)、水泥粉煤灰碎石桩(010201008)、深层搅 拌桩(010201009)、粉喷桩(010201010)、夯实水泥土桩(010201011)、高压喷射注浆桩(010201012) 、石灰桩(010201013)、灰土挤密桩(010201014)、柱锤冲扩桩(010201015)、注浆地基(010201016) 、褥垫层(010201017)等17个分项。
表1 小型桩基工程表
6
【案例6-1】 某工程采用水泥粉煤灰碎石(CFG)桩，桩长9.00m，桩截面直径400mm，共1110根，桩顶标 高－1.80m，室外地坪标高-0.30m。编制工程量清单及工程量清单报价。
解1．CFG桩工程量清单的编制 CFG桩工程量=9.O0×1110=9990.OOm，工程量清单见表6—1。
4
清单规则 定额规则
(5)高压旋喷桩，按设计图示长度计算。 (6)空桩费工程量，按设计桩截面面积乘以空孔长度以体积计算。 (7)灰土挤密桩、水泥粉煤灰碎石桩（CFG桩）空桩费已综合考虑在综合单价内，不 得另行计取。
5
清单规则 定额规则
(8)单位工程打(灌)桩工程量在表1规定数量以内时，其人工、机械量按相应定额子目 乘以系数1.25计算。
• 一、喷粉桩（010201010）
• 1、清单工程量=12×2000=24000m
• 2、定额工程量= 3.14×0.252×12×2000= 4710m³ ＞100m3
• 套用单价：（2-56）+（2-57）
=1239.52+54.32=1293.84（元/10 m3）
• 清单工程费（1）=1293.84×4710/10=609398.64元
表6—1 分部分项工程量清单 工程名称：某工程
7
• 2．CFG桩工程量清单计价表的编制 • CFG桩工程量=3.14×0.22×9.00×1110=1254.744m3＞100m3 • 定额子目：2-62（587.99元/m3） • 注：（CFG桩）空桩费已综合考虑在综合单价内，不得另行计取。 • 综合单价=587.99×1254.744÷9990=73.85元/m
15
清单规则 定额规则
•1．地下连续墙(010202001) •计量单位：m³。 •工程量计算规则：按设计图示墙中心线长乘以厚度乘以槽深以体积计算。 • 地下连续墙的钢筋网、锚杆支护、土钉支护的锚杆及钢筋网片等，应按“混凝 土及钢筋混凝土工程”中的钢筋工程量清单项目编码列项。 •“地下连续墙”项目适用于各种导墙施工的复合型地下连续墙工程。
• 喷粉桩需要计算打桩、空桩费等。另外，因为本题条件中基础垫层标高低于桩顶标高，提示需要列项 计算截桩费用。
• 解：首先确定水泥掺入百分比。 • 每根桩耗用水泥=12m×50kg/m=600kg • 每根桩的体积=3.14×0.252×12=2.355m³ • 根据定额子目2-57，10m³粉喷桩增1%耗用水泥194kg可以推断，单方喷粉桩每1%耗用水泥19.4kg. • 水泥掺量百分比为：ƞ=600÷2.355÷19.4=13.13 • 可以近似按13%计算。
3
清单规则 定额规则
(1)高压旋喷桩、粉喷桩、深层搅拌桩设计水泥用量较定额子目含量差异在±1%以上 者，可按设计用量调整。 (2)水泥粉煤灰碎石桩（CFG桩）子目按长螺旋钻孔、管内泵压混凝土灌注成桩考虑。 (3)灰土桩、砂石桩、水泥桩，均按设计桩长(包括桩尖)乘以设计桩外径截面积，以 立方米计算。 (4)喷粉桩、深层搅拌桩、灰土挤密桩按设计图示长度乘以设计截面面积以体积计算。
表6—2 分部分项工程量清单计价表 工程名称：某工程
清单规则 定额规则
第二节 基坑与边坡支护
《房屋建筑与装饰工程工程量计算规范》附录表B.2基坑与边坡支护项目包括：地下 连续墙(010202001)、咬合灌注桩(010202002)、原木桩(010202003)、预制钢筋 混凝土板桩(010202004)、型钢桩(010202005)、钢板桩(010202006)、锚杆(锚 索)(010202007)、土钉(010202008)、喷射混凝土、水泥砂浆(010202009)、钢 筋混凝土支撑(010202010)、钢支撑(010202011)共11项。
• 3、空桩费
• 工程量=3.14×0.252×1.5×2000=588.75m³
• 套用单价（2-58）=209.54元/10m³
• 清单项目费（2）=209.54×588.75/10=12336.67元
• 二、截桩头（010301004） • 1、清单工程量=2000根 • 2、定额工程量=2000根 • 套用定额子目（1-61）=360.9元/10根 • 清单项目费（3）=360.9×2000/10=72180元 • 喷粉桩综合单价=（609398.64元+12336.67元）÷24000m=25.906元/m • 截桩头综合单价=72180元÷2000根=36.09元/根
