DXP原理图
Protel_DXP原理图设计基础教程
5、显示模式工具栏
1、mode按钮：单击该按钮可从弹出的下拉列表中当前原件选择一种显示 模式。元件模式有normal、de-morgan和IEEE三种，并不是所有元件 库都有这三种模式。 2、添加按钮：可为当前元件添加一种显示模式。 3、删除按钮：可删除当前显示模式。 4、前移按钮：可切换到前一种显示模式。 5、后移按钮：可切换到下一种显示模式。 执行菜单view-toolbars-mode，可实现mode工具栏的显现或隐藏。
2、添加元件引脚 元件引脚给出了一个元件的电气属性， 同时又定义了该元件上的电气连接点。 每个引脚又具有图形属性，如引脚的 长度、颜色、宽度等。 1）执行菜单命令place-pins（p,p)，或 直接单击绘图工具栏sch lib drawing上的放置引脚工具。 2）放置之前，按tab键显示pin properties对话框，在对话框可以编 辑引脚的属性。 3）按表中设置各引脚属性和在元件的边 框上放置引脚。 4）执行菜单命令file-save（ctrl+s）， 或直接单击保存按钮，保存编辑后的 元件库。
1、绘制元件的外形 元件的外形是元件符号的轮廓，元件轮廓不具备 电气特性。 1）确定参考点。edit-jump-origin（快捷键 ctrl+home）。使光标指向图纸的原点，并自 动将图纸放在编辑器的中心位置。 2）执行菜单tools-document options（快捷键 T,D)，打开library editor workspace对话 框。设定捕捉格栅为10、自定义图纸尺寸为 800*600，其他选项采用默认值。 3)要创建AT89C2051单片机，先定义元件边框。 执行菜单命令place-rectangle（P,R),设置 矩形坐标为（-50，-90）、（-50,90）、 （50,90）和（50，-90），在该区域内放置 一个矩形。
PROTEL DXP创建原理图器件详细教程(图解)
PROTEL DXP创建原理图器件详细教程（图解）介绍了使用PROT EL D X P的库编辑器创建原理图器件和PCB封装。
这个指南假设你能理解如何在原理图及PCB环境中工作并且具有摆放及编辑器件的能力。
你可以在Altiu mEx a mples utorials路径中找到指南中的例子中使用到的器件及库。
在指南中，我们将要介绍到以下的主题：∙ ∙ ∙ 创建一个新的库创建含有一个部件及多个部件的原理图元件用原理图库编辑器报告检查器件创建原理图元件PROT EL D X P中提供的原理图库编辑器可以用来创建，修改原理图元件以及管理元件库。
这个编辑器与原理图编辑器类似，使用同样的图形对象，比原理图编辑器多了引脚摆放工具。
原理图元件可以由一个独立的部分或者几个同时装入一个指定PCB封装的部分组成，这些封装存储在PCB库或者集成库中。
可以使用原理图库中的拷贝及粘贴功能在一个打开的原理图库中创建新的元件，也可以用编辑器中的画图工具。
原理图库原理图库作为重要的部分被包含在存储于AltiumL ibrary文件夹中的集成库内。
要在集成库外创建原理图库，打开这个集成库，选择“YE S”释放出源库，接下来就可以进行编辑。
要了解更多的集成库信息，参阅集成库指南。
你也可以从一个打开的项目中的原理图文件创建所有用到的元件的库，使用D esign»M ak e Project Library命令。
创建新的原理图库在我们开始创建新的元件前，先生成一个新的原理图库以用来存放元件。
通过以下的步骤来完成建立一个新的原理图库。
1.选择File»N ew»Sche matic Library命令。
一个新的被命名为Sc hlib1.SchLib的原理图库被创建，一个空的图纸在设计窗口中打开，新的元件命名为Co mp onent_1。
2.选择File»Sav e As命令，将库文件更名为Sche maticCom pone nts.SchLib，打开将要存储库的文件夹，将文件更名为以“.SchLib”为扩展名的文件然后存储。
dxp原理图常见错误

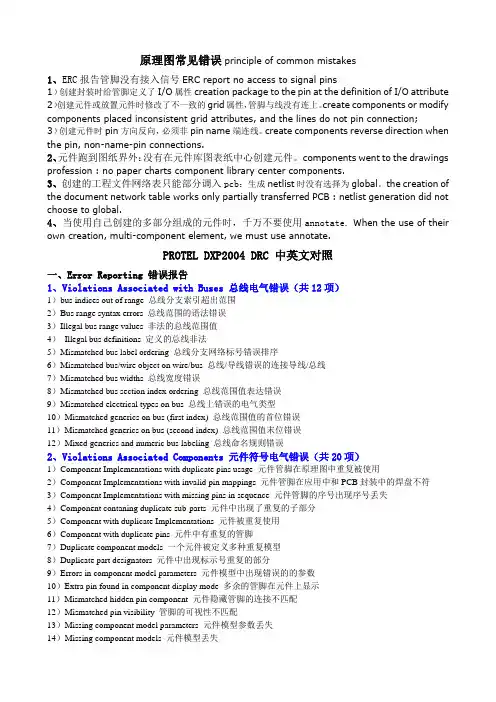

原理图常见错误principle of common mistakes1、ERC报告管脚没有接入信号ERC report no access to signal pins1）创建封装时给管脚定义了I/O属性creation package to the pin at the definition of I/O attribute 2）创建元件或放置元件时修改了不一致的grid属性，管脚与线没有连上。
create components or modify components placed inconsistent grid attributes, and the lines do not pin connection;3）创建元件时pin方向反向，必须非pin name端连线。
create components reverse direction when the pin, non-name-pin connections.2、元件跑到图纸界外：没有在元件库图表纸中心创建元件。
components went to the drawings profession : no paper charts component library center components.3、创建的工程文件网络表只能部分调入pcb：生成netlist时没有选择为global。
the creation of the document network table works only partially transferred PCB : netlist generation did not choose to global.4、当使用自己创建的多部分组成的元件时，千万不要使用annotate. When the use of their own creation, multi-component element, we must use annotate.PROTEL DXP2004 DRC 中英文对照一、Error Reporting 错误报告1、Violations Associated with Buses 总线电气错误（共12项）1）bus indices out of range 总线分支索引超出范围2）Bus range syntax errors 总线范围的语法错误3）Illegal bus range values 非法的总线范围值4）Illegal bus definitions 定义的总线非法5）Mismatched bus label ordering 总线分支网络标号错误排序6）Mismatched bus/wire object on wire/bus 总线/导线错误的连接导线/总线7）Mismatched bus widths 总线宽度错误8）Mismatched bus section index ordering 总线范围值表达错误9）Mismatched electrical types on bus 总线上错误的电气类型10）Mismatched generics on bus (first index) 总线范围值的首位错误11）Mismatched generics on bus (second index) 总线范围值末位错误12）Mixed generics and numeric bus labeling 总线命名规则错误2、Violations Associated Components 元件符号电气错误（共20项）1）Component Implementations with duplicate pins usage 元件管脚在原理图中重复被使用2）Component Implementations with invalid pin mappings 元件管脚在应用中和PCB封装中的焊盘不符3）Component Implementations with missing pins in sequence 元件管脚的序号出现序号丢失4）Component contaning duplicate sub-parts 元件中出现了重复的子部分5）Component with duplicate Implementations 元件被重复使用6）Component with duplicate pins 元件中有重复的管脚7）Duplicate component models 一个元件被定义多种重复模型8）Duplicate part designators 元件中出现标示号重复的部分9）Errors in component model parameters 元件模型中出现错误的的参数10）Extra pin found in component display mode 多余的管脚在元件上显示11）Mismatched hidden pin component 元件隐藏管脚的连接不匹配12）Mismatched pin visibility 管脚的可视性不匹配13）Missing component model parameters 元件模型参数丢失14）Missing component models 元件模型丢失15）Missing component models in model files 元件模型不能在模型文件中找到16）Missing pin found in component display mode 不见的管脚在元件上显示17）Models found in different model locations 元件模型在未知的路径中找到18）Sheet symbol with duplicate entries 方框电路图中出现重复的端口19）Un-designated parts requiring annotation 未标记的部分需要自动标号20）Unused sub-part in component 元件中某个部分未使用3、violations associated with document 文档电气错误（共10项）1）conflicting constraints 约束不一致的2）duplicate sheet symbol name 层次原理图中使用了重复的方框电路图3）duplicate sheet numbers 重复的原理图图纸序号4）missing child sheet for sheet symbol 方框图没有对应的子电路图5）missing configuration target 缺少配置对象6）missing sub-project sheet for component 元件丢失子项目7）multiple configuration targets 无效的配置对象8）multiple top-level document 无效的顶层文件9）port not linked to parent sheet symbol 子原理图中的端口没有对应到总原理图上的端口10）sheet enter not linked to child sheet 方框电路图上的端口在对应子原理图中没有对应端口4、violations associated with nets 网络电气错误（共19项）1）adding hidden net to sheet 原理图中出现隐藏网络2）adding items from hidden net to net 在隐藏网络中添加对象到已有网络中3）auto-assigned ports to device pins 自动分配端口到设备引脚4）duplicate nets 原理图中出现重名的网络5）floating net labels 原理图中有悬空的网络标签6）global power-objects scope changes 全局的电源符号错误7）net parameters with no name 网络属性中缺少名称8）net parameters with no value 网络属性中缺少赋值9）nets containing floating input pins 网络包括悬空的输入引脚10）nets with multiple names 同一个网络被附加多个网络名11）nets with no driving source 网络中没有驱动12）nets with only one pin 网络只连接一个引脚13）nets with possible connection problems 网络可能有连接上的错误14）signals with multiple drivers 重复的驱动信号15）sheets containing duplicate ports 原理图中包含重复的端口16）signals with load 信号无负载17）signals with drivers 信号无驱动18）unconnected objects in net 网络中的元件出现未连接对象19）unconnected wires 原理图中有没连接的导线5、Violations associated with others原理图错误(3项)1）No Error 无错误2）Object not completely within sheet boundaries 原理图中的对象超出了图纸边框3）Off-grid object原理图中的对象不在格点位置6、Violations associated with parameters 参数错误1）same parameter containing different types 相同的参数出现在不同的模型中2）same parameter containing different values 相同的参数出现了不同的取值二、Comparator 规则比较1、Differences associated with components 原理图和PCB的不同(共16项)1）Changed channel class name 通道类名称变化2）Changed component class name 元件类名称变化3）Changed net class name 网络类名称变化4）Changed room definitions 区域定义的变化5）Changed Rule 设计规则的变化6）Channel classes with extra members 通道类出现了多余的成员7）Component classes with extra members 元件类出现了多余的成员8）Difference component 元件出现不同的描述9）Different designators 元件标示的改变10）Different library references 出现不同的元件参考库11）Different types 出现不同的标准12）Different footprints 元件封装的改变13、Extra channel classes 多余的通道类14、Extra component classes 多余的元件类15、Extra component 多余的元件16、Extra room definitions 多余的区域定义（二）Differences associated with nets 原理图和PCB上有关网络不同（共6项）1、Changed net name 网络名称出现改变2、Extra net classes 出现多余的网络类3、Extra nets 出现多余的网络4、Extra pins in nets 网络中出现多余的管脚5、Extra rules 网络中出现多余的设计规则6、Net class with Extra members 网络中出现多余的成员（三）Differences associated with parameters 原理图和PCB上的参数不同（共3项）1、Changed parameter types 改变参数类型2、Changed parameter value 改变参数的取值3、Object with extra parameter 对象出现多余的参数【Violations Associated with Components】——元件电气错误类型1、【Component Implementation with duplicate pins usage】：原理图中元件的管脚被重复使用了。

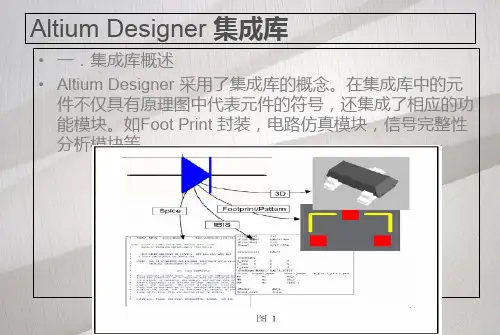

DXP原理图元件设计
面板区 电路图零件库面板
原点
编辑区
零件模型区块
零件模型预览区块
SCH Library面板变成标签式面板
零件库字段 零件字段 零件操控钮 零件别名字段 零件别名操控钮
接脚字段 接脚操控钮 零件模型字段 零件模型操控钮
库元件编辑工具，“Schlib Drawing Tools” 工具栏
SchLib IEEE Tools工具栏。
• 1． 执行File \ New \ Project \ Integrated Library, 创建一
• 个集成包装库项目，然后重命名并保存到目录， 如 c:\library\library, 生成library.libpkg 集成库包.
• 在集成包装库项目下新建一个原理图库
原理图元件编辑环境
• Symbols:设置引脚的输入输出符号 • Inside:设置引脚在元件内部的表示符号
• Inside edge:设置引脚在元件内部的边框上的表示符号 • Clock:在引脚靠近元件端加时钟标记。
• Outside edge:设置引脚在元件外部的边框上的表示符号
• Dot ：在引脚靠近元件端加小圆圈。在数字电路中小圆圈代表非门或反相输出（输 入）。
一般元件的左下角在坐标(0,0)处
元件引脚的属性设置
• Display Name:引脚名称 • Designator :引脚编号 • Electrical type:引脚的电气类型，主要用于电气规则检查。 • Description:引脚描述信息 • Part number:一个元件可以包含多个子元件,例如,一个
74LS00包含了4个子元件,在该编辑框中可以设置复合元 件的子元件号.
•
• Electrical type:引脚的电气类型
Protel DXP原理图设计基础
2.6.1 导线 导线指具有电气连接关系的一种原理图组件。 1、启动方法一：单击导线工具图标。 方法二：执行菜单命令place-wire。 方法三：在原理图编辑窗口内单击右键，在快捷菜单 中选择wire命令来启动导线命令。 方法四：用快捷键P，W来启动导线命令。 2、画导线步骤 1）在红色连接标记处，单击左键或者ENTER键确定 第一个端点。将光标移到导线的下一个转折点或者 端点，单击左键或者ENTER键确定导线的第二个端 点。
2.3 设置图纸
design-options-document options
2.3.1 设置图纸大小
1、选择标准图纸
2、自定义图纸
3、设置图纸方向和标题栏 orientation：绘制设置landscape；打印设置portrait。 show reference zones：显示边框中的参考坐标。 show border：显示图纸边框。 show template graphics：显示模版的图形、文字及 专用字符串。 border color：设置图纸边框的颜色。 sheet color：设置图纸底色。 change system font：改变图纸 插入汉字或者英文字体。
3、电源端子属性 style：设置电源端子的符号类型。
2.6.6 元件
元件是原理图最基本的组件，在原理图上常 用各种各样的逻辑符号来表示。所有元器 件均来自元器件库，取用之前必须先加载 相应的元件库。 1、启动放置元件命令 方法一，方法二，方法三，方法四和前面一 样。快捷键是p,p。方法五，在库文件管理 器内，双击需要的元器件。方法六，在库 文件管理器中，选中元器件，然后点击 PLACE*.
Schematic：启动原理图设计模块，进行原理 图的绘制工作。 VHDL：启动VHDL程序的编写模块。 PCB：启动印制电路板的设计模块。 schematic library:打开生成和管理元器件库。 PCB library：启动PCB元件封装库的生成模 块。 PCB project：打开或者生成一个印刷电路板 设计项目，在该项目下可以添加原理图的 绘制，PCB的设计，VHDL程序的编写设计。
Protel DXP原理图设计基础
也可以根据设计的需要输入数值以改变移动距离；不选此 项，则光标移动时以1个像素点为基本单位移动。
– 2． “Visible”复选框
▪ 选中此项表示网格可见，可以在其右边的设置框中输入 数值来改变图纸网格间的距离，系统默认值为10个像素点； 不选此项表示在图纸上不显示网格。
–
– 如果将“Snap”和“Visible”设置为相同的数值，那么光标每次移动一个 网格；如果将“Snap”数值设置为“Visible”数值的一半，那么光标每次 移动半个网格
带 来 极 大 的 方 便 。 选 择 菜 单 【 Design 】 → 【 Options 】 命 令 ， 系 统 弹 出
“Document Options”对话框，如图2-13所示。
▪ 1.4.1 设置网格的可见性
– 1. “Snap”复选框
▪ 这项设置又称为“捕获栅格”设置，可以改变光标每次 移动的最小距离。选中此项表示光标移动时以“Snap”栏 中的设置值为基本单位移动，系统默认值为10个像素点，
▪ 1.4.2 设置电气栅格 – 在图所示的对话框中，“Electrical Grids”区域设置电气栅格。如果选
中，系统会以“Grid Range”栏中设置的值为半径，以光标所在位置为中 心，向四周搜索电气节点。如果在电气栅格的范围内有电气节点，光标自 动移到该节点上，并且在该节点上显示一个圆亮点；如果不选中此项复选 框，即，则无自动寻找电气节点的功能。
▪ 3) “Show Template Graphics”复选框：设置是否显示模板上的图 形、文字及专用字符串等。通常，为了显示自定义图纸的标题区块或 公司商标之类才选该项。
▪ 1.3.3 设置图纸颜色
▪ 1.3.4 设置系统字体
dxp原理图
dxp原理图DXP原理图。
DXP原理图是指数字信号处理器（Digital Signal Processor）的原理图，它是一种专门用于数字信号处理的专用集成电路。
数字信号处理器是一种专门用于数字信号处理的专用集成电路，它具有高效的运算能力和灵活的编程特性，能够实现对数字信号的高速处理和复杂算法的实时运算。
在各种数字信号处理应用领域中，DXP原理图都发挥着重要作用，例如通信、音频、视频、雷达、医学影像等领域。
DXP原理图的基本结构包括输入/输出接口、运算单元、存储器、控制单元等部分。
输入/输出接口用于与外部系统进行数据交换，通常包括模数转换器（ADC）和数模转换器（DAC），用于将模拟信号转换为数字信号或将数字信号转换为模拟信号。
运算单元是DXP原理图的核心部分，它包括算术逻辑单元（ALU）、乘法器、累加器等，用于进行各种数值计算和逻辑运算。
存储器用于存储程序指令和数据，通常包括程序存储器、数据存储器和缓存存储器。
控制单元用于控制指令的执行顺序和数据的传输，通常包括时序控制、中断控制等功能。
DXP原理图的工作原理是通过时钟信号来同步各个部件的工作，按照程序指令和控制信号进行数据的输入、运算和输出。
在实际应用中，DXP原理图通常需要配合外部器件，如时钟发生器、外部存储器、通信接口等，以实现特定的数字信号处理功能。
例如，在音频处理领域，DXP原理图可以与音频编解码器、数字信号传输接口等器件配合，实现音频信号的采集、处理和输出。
DXP原理图的设计和应用需要考虑多方面的因素，包括性能要求、功耗限制、成本控制、系统集成等。
在设计阶段，需要进行系统级建模、算法优化、硬件软件协同设计等工作，以实现最佳的性能和功耗平衡。
在应用阶段，需要进行软件开发、系统集成、测试验证等工作，以确保DXP原理图能够稳定可靠地工作在实际系统中。
总的来说，DXP原理图是一种专用的数字信号处理器，具有高效的运算能力和灵活的编程特性，广泛应用于各种数字信号处理领域。
DXP原理图
第3章 原理图设计基础
3.6 生成原理图元件清单
绘制完原理图后，必须整理出电路的元件清单。元 件清单是电子工艺必备文件之一，它主要包括元件的 名称、标注、封装等内容，以供外购、制作PCB和编 制其他工艺文件时使用。Protel DXP提供一种快速生成 元件清单的方法，具体步骤如下：
(1) 打开原理图“main.SCHDOC”。 (2) 执行菜单【Reports】/【Bill of Material】命令， 系统弹出如图3.20所示的元件清单对话框。从图中可看 出，每个元件都有标识、库名称、元件类型描述、封 装和元件参数等信息。
(5) 【Margin Width】编辑框：边框的宽度，在此定义编 辑框宽度为30。根据上述参数自定义的图纸尺寸如图 3.2所示。
第3章 原理图设计基础
图3.2 自定义图纸
第3章 原理图设计基础
3.2.2 图纸方向 1. 设置图纸方向 Protel DXP允许电路图图样在显示及打印时选择为横
向(Landscape)或纵向(Portrait)格式。具体设置可在 【Options】操作框中的【Orientation】(方位)下拉列表 框中选取。通常情况下，在绘制及显示时设为横向， 在打印时设为纵向。
(1) 启动Protel DXP电路原理图编辑器。 (2) 设置电路图纸尺寸以及版面。 (3) 在图纸上放置需要进行设计的元器件。 (4) 对所放置的元器件进行布局布线。 (5) 对布局布线后的元器件进行调整。 (6) 保存文档并打印输出。
第3章 原理图设计基础
3.1.2 原理图的设计原则 原理图就是元件的连接图，其实质内容有两个：
元件和连线，它们分别代表着实际电路中的元件和连 线。不同的是，实际元件有着很多的特性和参数，而 在绘制原理图时，设计者所关心的仅仅是引脚。实际 连线也很有讲究，比如截面积、走向等，而绘图时仅 仅关心元件的连接关系。
