渗碳钢的热处理知识点总结
一、渗碳钢的热处理工序用于制造渗碳零件的钢称为渗碳钢。
渗碳钢的主要热处理工序一般是在渗碳之后再进行淬火和低温回火。
处理后零件的心部为具有足够强度和韧性的低碳马氏体组织，表层为硬而耐磨的回火马氏体和一定量的细小碳化物组织。
有些结构零件，是在承受较强烈的冲击作用和受磨损的条件下进行工作的，例如汽车、拖拉机上的变速箱齿轮，内燃机上的凸轮、活塞销等。
根据工作条件，要求这些零件具有高的表面硬度和耐磨性，而心部则要求有较高的强度和适当的韧性，即要求工件“表硬里韧”的性能。
为了兼顾上述双重性能，可以采用低碳钢通过渗碳淬火及低温回火来达到，此时零件心部是低碳钢淬火组织，保证了高韧性和足够的强度，而表层(在一定的深度)则具有高碳量(0.85%～1.05%)，经淬火后有很高的硬度(HRC>60)，并可获得良好的耐磨性。
二、渗碳钢的成分特点渗碳钢的含碳量一般都很低(在 0.15%～0.25%之间)，属于低碳钢，这样的碳含量保证了渗碳零件的心部具有良好的韧性和塑性。
为了提高钢的心部的强度，可在钢中加入一定数量的合金元素，如Cr、Ni、Mn、Mo、W、Ti、B等。
其中 Cr、Mn、Ni 等合金元素所起的主要作用是增加钢的淬透性，使其在淬火和低温回火后表层和心部组织得到强化。
另外，少量的Mo、W、Ti等碳化物形成元素，可形成稳定的合金碳化物，起到细化晶粒、抑制钢件在渗碳时发生过热的作用。
微量的B(0.001%～0.004%)能强烈地增加合金渗碳钢的淬透性。
渗碳钢的分类根据淬透性或强度等级的不同，合金渗碳钢分为三类。
低淬透性合金渗碳钢即低强度渗碳钢(抗拉强度≤800MPa)，如15Cr、20Cr、15Mn2、20Mn2等。
这类钢淬透性低，经渗碳、淬火与低温回火后心部强度较低且强度与韧性配合较差。
主要用于制造受力较小，强度要求不高的耐磨零件，如柴油机的凸轮轴、活塞销、滑块、小齿轮等。
这类钢渗碳时心部晶粒易于长大，特别是锰钢。
螺丝生产标准大全
8
Q码表测试图
利达五金紧固件专业制造商
9
螺丝槽型吻合度检测用插规:通规通,止规止.
利达五金紧固件专业制造商
10
利达五金紧固件专业制造商
11
四、螺纹:
❖ 一.机械螺纹(配合螺母或内螺纹使用)
❖ （一）、普通螺纹：牙形为三角形，用于连接或紧固零件。普通螺 纹按螺 距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
0.35mm的螺纹,极限尺寸见表9. ❖ 6e, 公称直径从3mm~68mm的螺丝,螺距大于或小于0. 5mm的
螺纹,极限尺寸见表10. ❖ 8h, 公称直径从5mm~300mm的螺丝,螺距大于或小于0.
8mm的螺纹,极限尺寸见表11. ❖ 8g, 公称直径从5mm~300mm的螺丝,螺距大于或小于0. 8mm
LOGO
利达五金紧固件专业制造商
LOGO
6e外螺纹公差带
利达五金紧固件专业制造商
LOGO
利达五金紧固件专业制造商
LOGO
螺丝主要牙型:
利达五金紧固件专业制造商
LOGO
螺丝主要牙型:
利达五金紧固件专业制造商
LOGO
螺丝规格表
利达五金紧固件专业制造商
LOGO
螺丝规格表
利达五金紧固件专业制造商
❖“締付破断力゛＝＞在锁紧时；也就是在 正常使用螺丝時，可能将螺丝扭断所用的 力.
利达五金紧固件专业制造商
S型三角牙扭力:
利达五金紧固件专业制造商
钢牙自攻牙扭力
利达五金紧固件专业制造商
1
一、螺丝的标准:
标准就是规范，每个国家和部门都有自己的标准。目前，我们 在平时的业务中最常用到的标准有以下几种：
GB—中国国家标准（国标） ANSI—美国国家标准（美标） DIN—德国国家标准（德标） ASME—美国机械工程师协会标准 JIS—日本国家标准（日标） BSW—英国国家标准（英标） 我公司是以日标、美标螺丝为主，也可以根据客户的要求生产

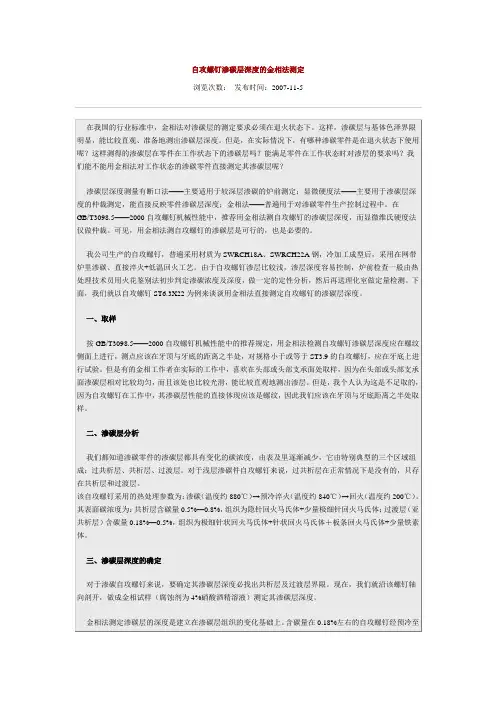

自攻螺钉渗碳层深度的金相法测定
自攻螺钉渗碳层深度的金相法测定浏览次数：发布时间：2007-11-5在我国的行业标准中，金相法对渗碳层的测定要求必须在退火状态下。
这样，渗碳层与基体色泽界限明显，能比较直观、准备地测出渗碳层深度。
但是，在实际情况下，有哪种渗碳零件是在退火状态下使用呢？这样测得的渗碳层在零件在工作状态下的渗碳层吗？能满足零件在工作状态时对渗层的要求吗？我们能不能用金相法对工作状态的渗碳零件直接测定其渗碳层呢？渗碳层深度测量有断口法——主要适用于较深层渗碳的炉前测定；显微硬度法——主要用于渗碳层深度的仲裁测定，能直接反映零件渗碳层深度；金相法——普遍用于对渗碳零件生产控制过程中。
在GB/T3098.5——2000自攻螺钉机械性能中，推荐用金相法测自攻螺钉的渗碳层深度，而显微维氏硬度法仅做仲裁。
可见，用金相法测自攻螺钉的渗碳层是可行的，也是必要的。
我公司生产的自攻螺钉，普遍采用材质为SWRCH18A、SWRCH22A钢，冷加工成型后，采用在网带炉里渗碳、直接淬火+低温回火工艺。
由于自攻螺钉渗层比较浅，渗层深度容易控制，炉前检查一般由热处理技术员用火花鉴别法初步判定渗碳浓度及深度，做一定的定性分析，然后再送理化室做定量检测。
下面，我们就以自攻螺钉ST6.3X22为例来谈谈用金相法直接测定自攻螺钉的渗碳层深度。
一、取样按GB/T3098.5——2000自攻螺钉机械性能中的推荐规定，用金相法检测自攻螺钉渗碳层深度应在螺纹侧面上进行，测点应该在牙顶与牙底的距离之半处，对规格小于或等于ST3.9的自攻螺钉，应在牙底上进行试验。
但是有的金相工作者在实际的工作中，喜欢在头部或头部支承面处取样，因为在头部或头部支承面渗碳层相对比较均匀，而且该处也比较光滑，能比较直观地测出渗层。
但是，我个人认为这是不足取的，因为自攻螺钉在工作中，其渗碳层性能的直接体现应该是螺纹，因此我们应该在牙顶与牙底距离之半处取样。
二、渗碳层分析我们都知道渗碳零件的渗碳层都具有变化的碳浓度，由表及里逐渐减少，它由特别典型的三个区域组成：过共析层、共析层、过渡层。

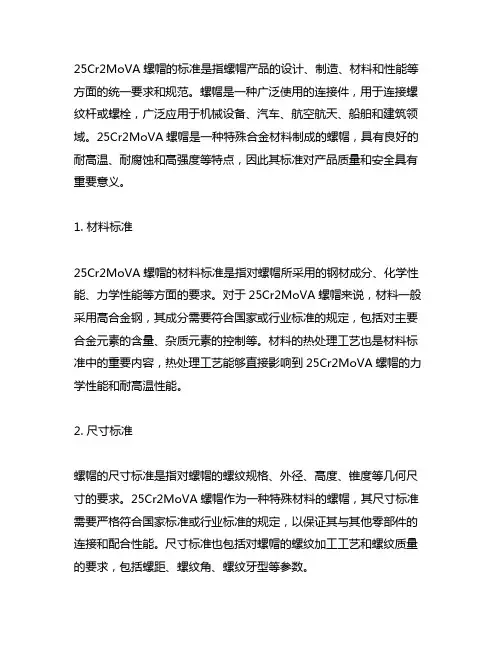

25cr2mova 螺帽 标准
