-基于全自动厕所PLC设计
基于PLC控制的卫生间自动冲水系统
基于PLC控制的卫生间自动冲水系统摘要：随着智能家居的快速发展，自动化卫生间系统成为了我们日常生活中不可或缺的一部分。
本文采用基于PLC控制的卫生间自动冲水系统，实现了对卫生间的自动控制与智能化控制。
关键词：PLC控制，卫生间自动冲水系统，智能控制，自动化，传感器技术Abstract: With the rapid development of smart homes, automated bathroom systems have become an indispensable part of our daily lives. In this paper, a PLC-controlled bathroom automatic flushing system is used to achieve automatic control and intelligent control of the bathroom.Keywords: PLC control, bathroom automatic flushing system, intelligent control, automation, sensor technology1.引言随着生活节奏的加快，人们越来越重视家居环境对健康的影响。
卫生间因其特殊的环境和功能，成为家居环境中最易滋生细菌的场所之一。
为了避免细菌滋生给人类带来健康隐患，实现卫生间的清洁和卫生，在卫生间中使用自动化设备已经成为生活的一部分。
本文旨在介绍一种基于PLC控制的卫生间自动冲水系统，该系统采用传感器技术，实现对厕所和洗手盆的读取并控制冲水和水龙头的开关，提高卫生间的清洁度和卫生状况。
本文首先分析了卫生间自动化存在的问题，并提出了本系统的设计方案和实现方法，最后进行了实验验证和性能分析。
2.卫生间自动化存在的问题在传统卫生间中，人们需要手动操作水龙头和冲水按钮，且在使用过程中需要接触这些设备，容易造成病菌的传播。
浅谈如何用PLC实现公共卫生间的自动冲水控制
浅谈如何用PLC实现公共卫生间的自动冲水控制朱艳青，女，汉族，1982年生，河南永城人，助教，学士学位，现在任职于永城职业学院矿业工程系，主要从事电学方面的教学及科研工作。
摘要：本文介绍了一种如何用PLC控制的红外光电式公共卫生间自动冲水控制装置。
当有人入厕的时候，热释电红外线传感器能够以非接触的方式检测出人体发出的红外线辐射，把它转化为电信号，触发PLC电路。
这种装置克服了传统冲水系统的缺点，控制精确，节水效果好,适应用于机场、火车站、汽车站、医院、敬老院、学校等人流量较大的公众场合，有很大的推广应用价值。
关键词：PLC；热释红外线传感器；自动控制0 设计背景在一些公共场所，卫生间环境的好坏，直接体现着一个单位的文明形象。
目前我国公共卫生间大都采用浮球式水箱,采用这种冲水方式，无论卫生间便池是否需要冲洗，只要水箱水位是满的,浮球装置就开阀放水，进行冲洗卫生间,特别是在一些夜间人流量较少的公共场合,卫生间的水仍然在一直在流淌，造成水源的巨大浪费。
1 控制原理分析本文介绍的这种卫生间自动冲水节水智能控制的特点是：该设计是把传感器和PLC技术相结合，通过一个红外线传感器开关来判断是否有使用者，采用热释红外线传感器对入厕的人员进行识别和计数，当有使用者时，时间达到预先设定值，开关接通后放水冲洗，同时根据不同的时间段执行不同的动作，而后系统恢复，以待下次使用，形成整个自动冲水的控制。
2 控制的具体要求某公共男士卫生间自动冲水系统的控制要求为：使用者站满3s 才会执行冲水动作，冲水2s自动停止（第一次冲水），待使用者离开时，再冲水3s后自动停止（第二次冲水），如此循环往复。
3 控制系统的硬件设计1）热释电红外传感器探测信号该设计中在公共卫生间男便池的每一个位置上都安装一个热释效应红外线传感器，热释电红外线传感器是一种新型的敏感元件，能检测出人体发出的红外线辐射，而抑制掉其他光(如阳光、灯光等人体波长以外的光波)，并将红外线辐射输入并转化成电信号输出。
项目09 卫生间冲水PLC控制
项目描述 某宾馆洗手间小便池控制要求如下：、 光电开关检测到有人使用时，控制电磁阀打开
，进行冲水2s；在使用者离开后，电磁阀再次打开 冲水3s。
实训器材
序号 1 2 3 4 5
符号 PLC QF FU SQP YV
实训设备材料表
设备名称
型号、规格
可编程控制器
FX2N-48MR-001
空气开关
DZ47-10/1P
项目实施
【任务四】：编写梯形图程序，写出指令表 活动1：程序设计
项目实施
【任务四】：编写梯形图程序，写出指令表 活动2：写出指令表 活动3：程序分析
0 LDP X000 8 LDF X000 16
2 OR
M0 10 OR
M1 17
3 ANI
T0 11 ANI
T1 18
4 OUT
M0 12 OUT
朝着电容器的电靠近时，电容器的容量增 可以获得最大的动
加，振荡器开始振荡。通过后级电路的处 作距离；对非金属
理，将振和振荡两种信号转换成开关信 物体动作距离决定
号，从而起到了检测有无物体存在的目的。于材 料的介电常数，
该传感器能检测金属物体，也能检测非金 材料的介电常数越
属物体。
大，可获得的动作
距离越大。
外形
圆柱形
矩形
项目实施
【任务一】：学习相关知识 活动2：学习常用位置检测传感器 3.光电开关
分类
检测物体
组成
漫反射 式
检测具有一定 光反射率表面 的透明或非透 明物体（检测
距离较近）
它的检测头里也装 有一个发光器和一 个收光器，但前方 没有反光板。
对射式
检测非透明物 体（检测距离
-基于全自动厕所PLC设计
众所周知，我国是一个水资源极其短缺的国家，水环境日益严峻，公共场所水资源浪费现象更是十分严重因此，加强公共场所的节约用水势在必行，而自动冲水装置可以很好的解决这一问题。
目前在诸如公厕等公共场有些没有自动冲水控制装置，有些所采用的自动冲水装置有的停留在机械原理控制，有的使用强电工作，布线不方便，不能很好的达到节水节电目的。
而我们介绍的自动冲水装置运用模数电原理，结构简单以及低电压控制的电磁阀实现上述控制，从而达到节能、优化控制的目的，适宜实际使用与广泛推广。
文章介绍了一种应用PLC自动冲水节水智能控制系统。
当有人入厕的时候，热释电红外线传感器能够以非接触的方式检测出人体发出的红外线辐射，并且转化为电信号，触发PLC电路。
克服了传统冲水系统的缺点，实现了精确的计数。
关键词：PLC、节水、智能控制、As everyone knows, China is a country of water shortage, water environment is increasingly serious, public water resources waste phenomenon is very serious so, strengthen public saving water potential is necessary, and automatic flushing device can be a very good solution to this problem. At present, such as toilets and other public field does not have the automatic flushing control device, some adopted automatic flushing device and some stay in mechanical principle control, some use the heavy work, wiring is convenient, can achieve very good water-savingpower-saving purpose. And we introduce the automatic flushing device using the module electrical principle, simple structure and low voltage control of the electromagnetic valve to realize the control, to achieve energy-saving, optimized control purposes, suitable for practical use and popularization.This paper introduces an application of PLC automatic flushing water-saving intelligent control system. When someone throw when, pyroelectric infrared sensor in non-contact mode to detect body emits infrared radiation, and converted to electrical signals, the trigger circuit of PLC. To overcome the shortcomings of traditional flushing system, realizing the accurate counting.Key words:PLC、water-saving、intelligent control、pyroelectric、infrared sensor目录第一章绪论 (1)第一节概述 (1)第二节系统的总体设计 (1)第二章系统的硬件设计与实现 (2)第一节红外线检测模块 (2)第二节PLC计时计数器 (4)第三节电磁阀 (5)第三章系统工作原理 (7)第一节探测信号 (7)第二节信号传输过程 (7)第三节冲水动作的触发 (7)第四节水箱注水控制 (8)第四章 PLC程序的设计 (9)第一节程序流程图 (9)第二节工作原理梯形图 (10)结束语 (11)谢辞 (12)参考文献 (13)第一章绪论第一节概述随着我国经济社会的不断发展，对水资源的需求越来越大，而我国作为一个水资源极度短缺的国家，与此形成了鲜明的对比，加强节约用水尤其是公共场所的节约用水尤为关键，而自动冲水装置可以很好的解决这一问题。
基于PLC的智能式公厕

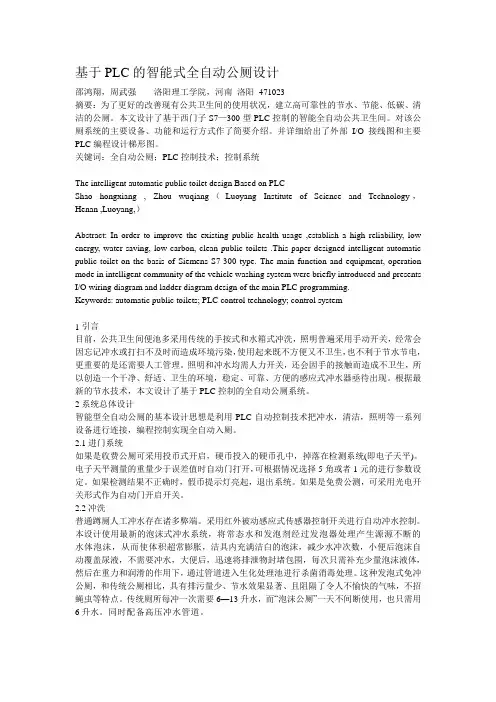

基于PLC的智能式全自动公厕设计邵鸿翔，周武强洛阳理工学院，河南洛阳471023摘要：为了更好的改善现有公共卫生间的使用状况，建立高可靠性的节水、节能、低碳、清洁的公厕。
本文设计了基于西门子S7—300型PLC控制的智能全自动公共卫生间。
对该公厕系统的主要设备、功能和运行方式作了简要介绍。
并详细给出了外部I/O接线图和主要PLC编程设计梯形图。
关键词：全自动公厕；PLC控制技术；控制系统The intelligent automatic public toilet design Based on PLCShao hongxiang , Zhou wuqiang（ Luoyang Institute of Science and Technology，Henan ,Luoyang,）Abstract: In order to improve the existing public health usage ,establish a high reliability, low energy, water saving, low carbon, clean public toilets .This paper designed intelligent automatic public toilet on the basis of Siemens S7-300 type. The main function and equipment, operation mode in intelligent community of the vehicle washing system were briefly introduced and presents I/O wiring diagram and ladder diagram design of the main PLC programming.Keywords: automatic public toilets; PLC control technology; control system1引言目前，公共卫生间便池多采用传统的手按式和水箱式冲洗，照明普遍采用手动开关，经常会因忘记冲水或打扫不及时而造成环境污染，使用起来既不方便又不卫生，也不利于节水节电，更重要的是还需要人工管理。
基于PLC控制的真空厕所系统及运行三维可视化仿真
华中科技大学硕士学位论文基于PLC控制的真空厕所系统及运行三维可视化仿真姓名：潘前锋申请学位级别：硕士专业：环境工程指导教师：周敬宣20080605华 中 科 技 大 学 硕 士 学 位 论 文 摘 要 本文以华中科技大学环境学院长期研究的真空厕所系统以及工程案例为背景，论述真空厕所系统未来的企业化进程中所面临的问题——控制系统的标准化以及怎样让用户了解整个真空厕所的运行过程，本文提出以在工业领域应用比较成熟的可编程控制器(PLC)代替传统的继电器来设计真空厕所的控制系统，并创新性地将三维可视化仿真技术应用于真空厕所系统的运行模拟。
真空厕所可分为移动式真空厕所以及地面固定式真空厕所，本文在介绍了PLC 的基本结构、工作原理、以及设计流程的情况下，分别论述了移动式真空厕所与地面固定式真空厕所的控制系统的设计过程。
以安装在宇通（6120HWC型）客车上的真空卫生间为实例，说明了移动式真空厕所的原理、系统流程、工作方式以及工作过程，并在此基础上设计了控制电路，结合控制电路选择西门子CPU 222 DC/DC/DC ８入／６出型的PLC对控制系统进行编程，并绘制了安装原理图。
对于地面固定式真空厕所，本文以东湖碧塘观鱼景区的真空厕所为例，论述该型号真空厕所的原理，并结合该厕所的使用情况设计厕所的工作过程，并以此为依据设计控制电路，并选择OMRON CPM2A 30CDR型号的PLC进行控制系统的设计。
除此之外，本文根据东湖碧塘观鱼景区的真空厕所，建立了三维模型，并通过编程制作动画，从整体展示、操作模拟和参数查询三个方面对真空厕所的组成及运行情况进行多方位展示。
整体展示主要介绍真空厕所的关键部件及其功能；操作模拟主要对厕所系统的操作进行模拟教学，有助于用户快速的掌握该系统的使用方法；参数查询主要方便用户很快的了解相关部件的各项参数。
关键词：真空厕所系统可编程控制器控制系统三维可视化系统仿真华 中 科 技 大 学 硕 士 学 位 论 文 Ａｂｓｔｒａｃｔ In this paper, we make use of the l o ng-term study of the vacuum toilet system and cases from actual project as background，to discuss the issues--the standardization of the control system and how to allow users to understand the whole process of the vacuum toilet system running, that may be faced with in the Corporatization process of Vacuum toilet system in the future.In this paper ,we propose to use programmable logic controller (PLC) which is a more mature technology in the industrial area instead of the traditional relay to design the control system of vacuum toilet system, and 3D visual simulation will be used in the operation of vacuum toilet system simulation.Vacuum toilets can be divided into mobile vacuum toilets and the ground fixed vacuum toilets. In this paper, after introducing the basic structure of the PLC,working principle and the design flow, we discuss how to design the control system of the mobile vacuum toilets and the ground fixed vacuum toilets.Take the vacuum toilets which are installed on the bus of Yutong (6120 HWC type) for example, helping us to learn the working principle, the system processes, the work methods and process of vacuum toilets. And on the basis of the above-mentioned, design the control circuit and then choose the PLC (Siemens CPU 222 DC/DC/DC8-/6 ) t o program for the control system and protract plans of Principle of the installation.For the ground fixed vacuum toilets ,take the vacuum toilets of East Lake` Bi Tong Guan Yu Scenic Spot for example, we discuss the working principle and the use of the toilet to design the workflow, and according to this to design the Control circuit, then select the PLC of OMRON CPM2A 30CDR models to design control system.The establishment of 3D visual simulation is based on the vacuum toilets of East Lake` Bi Tong Guan Yu Scenic Spot. Through the production of animation, we make a multi-directional display about composition and operation of the vacuum toilets from from the overall display, operation simulation and querying parameters three aspects.The overall display m ainly introduces the key components of the vacuum toilets and function; operation simulation is mainly on the teaching simulation of the operation of toilet system to help users to quickly master the use of the system;querying parameters mainly help users to quickly learn the the various parameters of the relevant parts. Keywords：V acuum Toilet System, PLC, Control System, 3D visual, System simulation独创性声明本人声明所呈交的学位论文是我个人在导师指导下进行的研究工作及取得的研究成果。
一种基于PLC控制的智能卫浴研制
工 业 技 术93科技资讯 SCIENCE & TECHNOLOGY INFORMATIONDOI：10.16661/ki.1672-3791.2017.33.093一种基于PLC控制的智能卫浴研制应正波1 陈波2 郑晓峰2(1.浙江中控技术股份有限公司;2.浙江机电职业技术学院机械工程学院 浙江杭州 310053)摘 要：本文描述了一种基于PLC控制的多功能自动化洗浴装置的设计,详细阐述了本智能卫浴的研制原理及设计方案。
结合具体的机械结构及理论计算数据的论证，本方案具备较高自动化程度和较强的实用性。
与现有同等功能的产品比较本方案更是创新点突出，结合当前国内的市场，依据本方案研制的产品具备广阔的发展前景。
关键词：PLC 智能 自动化 洗浴装置中图分类号：TP274 文献标识码：A 文章编号：1672-3791(2017)11(c)-0093-03Abstract: A design of a multifunctional automatic bathing equipment based on PLC was described. The development principle and design scheme of this intelligent bathroom were detailed. Combining the specific mechanical structure and theoretical calculation data, the scheme has high degree of automation and strong practicability. Compared with the existing products with the same function, this program is innovative. In current domestic market, the products developed according to the program has broad prospects. Key Words: PLC；Intelligent；Automatic；Bathing equipment据中国红十字会不完全统计，2016年我国肢体残疾2762万人，其中手部残疾占535万。
基于PLC的智能控制冲水系统设计
基于PLC的智能控制冲水系统设计作者：李梅来源：《江苏理工学院学报》2020年第02期摘 ; ;要：基于PLC的智能控制冲水系统，是在分析目前学校公共卫生间所使用的两种冲水系统优缺点的基础上设计完成的。
与目前所使用的两种冲水系统相比，基于PLC的智能控制冲水系统能够根据学校学生作息时间进行忙时和闲时的设定，并由PLC控制忙时和闲时使用不同的冲水方式。
这种分时段采用不同冲水方式的设计，既能更好地控制用水量以达到节约用水的目的，又能根据学校作息时间进行人性化设计，体现了以人为本的思想。
关键词：PLC;冲水系统;红外传感器;忙时;闲时中图分类号：TP273 ; ; ; ; ; ; ; 文献标识码：A ; ; ; ; ; ; 文章编号：2095-7394（2020）02-0061-06我国是水资源大国，但是由于人口基数的庞大使得人均水资源占有量还不到世界平均数的四分之一，节约用水形势严峻。
[1]学校作为人口较为密集的场所，对于节约用水的要求应该更高。
本文针对学校厕所的用水情况，设计了一种基于PLC的智能控制冲水系统。
1 ; 概述目前，学校公共卫生间坑位通常采取两种形式：一种是采用浮球阀等控制冲水系统的长蹲位式，如幼儿园、中小学、高中及部分高校公共卫生间;另一种是采用红外传感器或人工控制冲水系统的单蹲位式，如多数高校卫生间。
总的来说，浮球阀等控制的冲水系统不管是在白天还是黑夜，只要水的压力满足要求，水箱上满水就会冲水，这样不仅无法做到有效地节约用水，也会影响到学生夜晚的正常休息;红外传感器或人工控制的冲水系统能够根据有无人员如厕进行自动或者手动控制冲水，但是，这种冲水方式不适用于目前大多数学校所采用的长蹲位式厕所，且每次冲水用水量较大，不如长蹲位式厕所节约用水。
当然，目前也有一些长蹲位式厕所使用红外传感器控制的冲水系统，这种仅仅使用红外传感器的冲水系统，只要有人就会冲水，一次有效冲水的用水量过大，也不能达到节约用水的目的。
智慧公厕自主研发系统设计方案
智慧公厕自主研发系统设计方案智慧公厕自主研发系统是一种基于物联网技术和人工智能的智能化公厕管理系统。
本文将介绍该系统的设计方案。
一、系统架构设计智慧公厕自主研发系统采用分布式架构，包括三个主要模块：传感器模块、数据传输模块和管理控制中心。
1. 传感器模块：在公厕内部和周边安装多种传感器，如温度传感器、湿度传感器、气味传感器、厕纸剩余传感器、水位传感器等。
这些传感器可以实时监测公厕的各种环境指标和资源使用情况。
2. 数据传输模块：将传感器采集到的数据通过无线网络传输到管理控制中心。
可以使用LoRa、NB-IoT等无线通信技术，确保数据的准确传输。
3. 管理控制中心：对传感器采集到的数据进行处理和分析，提供公厕各种信息和指标的可视化界面。
同时，通过人工智能算法分析数据，预测公厕使用情况和资源需求，提供优化的管理策略。
二、系统功能设计智慧公厕自主研发系统提供以下功能：1. 实时监测：通过传感器实时监测公厕内的温度、湿度、气味等环境指标，以及厕纸、水等资源的使用情况。
可以及时发现问题并进行处理，提升公厕的使用体验。
2. 异常告警：当公厕发生异常情况时，如污水溢出、厕纸不足等，系统将自动发出告警信息，提醒管理员及时处理。
3. 资源管理：系统可以实时监测公厕资源的使用情况，如水的流量和厕纸的剩余量。
管理员可以通过系统分析数据，预测资源的需求，做出合理的调度和采购计划，确保公厕的正常运营。
4. 预测分析：通过大数据分析和人工智能算法，系统可以预测公厕的使用情况和需要维护的设备，帮助管理员制定优化的管理策略，提高公厕的效率和服务质量。
5. 用户服务：系统可以提供公厕的实时使用情况和位置信息，用户可以通过手机APP或公厕贴近扫码，获取公厕的详细信息和导航功能，提升用户的便利性和满意度。
三、技术实现方案1. 传感器选择：根据公厕的实际需求，选择合适的传感器。
可以使用温湿度传感器、气味传感器、厕纸剩余传感器等。
2. 通信技术选择：根据公厕的位置和网络环境选择合适的通信技术，如LoRa、NB-IoT等。
单片机的智能公厕自动冲水设计
公司推出的近几年流行于市场的８位单片机，它的最大 达到节电、节水的目的。硬件电路以低功耗的ｐｉｃｌ６Ｃ５４
优点表现为引脚少、低功耗、全静态，见图１。采用指 单片机为核心，由热释电红外检测电路、阀门驱动电路、
令总线和数据总线分开的哈佛双线结构，避免了瓶颈现
电池电压监测电路等组成其外围电路。下面进一步介绍
联系人：金伟伟 电话：８２０３２３３９
为了使读者更好地理解、贯彻《大纲》，国家发展改
传真：８２０３２２９５
万方数据
２００５．Ｎｏ．５·月刊ｏ Ｊ｜ＥＮＥＮＧＹＵ ＨｕＡＮ ＢＡ。
基于pic单片机的智能公厕自动冲水装置设计
作者： 作者单位： 刊名：
英文刊名： 年，卷(期)： 引用次数：
胡慧慧， 王平， 董磊 中国石油大学信息与控制工程学院,山东,东营,257061
技部、农业部、水利部、建设部五部委共同编写了《中 工作的形势及任务等，详细解释了《大纲》的有关专业
国节水技术政策大纲》（以下简称《大纲》）。
术语和农业、工业、城市生活方面的节水技术，对有关
《大纲》总论部分阐述了我国节水工作指导方针，
节水优惠政策和鼓励措施也作了说明。
节水现状，节水潜力，编制《大纲》的背景、目的及原
《中国节水技术政策大纲释义》征订单
为进一步加强全社会节约用水工作，推动节水技术 革委、科技部组织《大纲》编写组的３０余位专家编写了
进步，提高用水效率和效益，缓解水资源对经济发展的
（（中国节水技术改策大纲释义》（以下简称《释义》）。《释
制约，实现水资源的可持续利用，国家发展改革委、科 义》介绍了《大纲》的编制原则、背景情况、我国节水
潮麓每遵澜
目前在诸如公厕等公共场所采用的自动冲水装置有 的停留在机械原理控制，有的使用强电工作，布线不方 便。而我们介绍的自动冲水装置，采用低功耗的ｐｉｃ单 片机以及低电压控制电磁阀实现上述控制，从而达到节 能、优化控制的目的，适宜实际使用与广泛推广。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
众所周知，我国是一个水资源极其短缺的国家，水环境日益严峻，公共场所水资源浪费现象更是十分严重因此，加强公共场所的节约用水势在必行，而自动冲水装置可以很好的解决这一问题。
目前在诸如公厕等公共场有些没有自动冲水控制装置，有些所采用的自动冲水装置有的停留在机械原理控制，有的使用强电工作，布线不方便，不能很好的达到节水节电目的。
而我们介绍的自动冲水装置运用模数电原理，结构简单以及低电压控制的电磁阀实现上述控制，从而达到节能、优化控制的目的，适宜实际使用与广泛推广。
文章介绍了一种应用PLC自动冲水节水智能控制系统。
当有人入厕的时候，热释电红外线传感器能够以非接触的方式检测出人体发出的红外线辐射，并且转化为电信号，触发PLC电路。
克服了传统冲水系统的缺点，实现了精确的计数。
关键词：PLC、节水、智能控制、As everyone knows, China is a country of water shortage, water environment is increasingly serious, public water resources waste phenomenon is very serious so, strengthen public saving water potential is necessary, and automatic flushing device can be a very good solution to this problem. At present, such as toilets and other public field does not have the automatic flushing control device, some adopted automatic flushing device and some stay in mechanical principle control, some use the heavy work, wiring is convenient, can achieve very good water-savingpower-saving purpose. And we introduce the automatic flushing device using the module electrical principle, simple structure and low voltage control of the electromagnetic valve to realize the control, to achieve energy-saving, optimized control purposes, suitable for practical use and popularization.This paper introduces an application of PLC automatic flushing water-saving intelligent control system. When someone throw when, pyroelectric infrared sensor in non-contact mode to detect body emits infrared radiation, and converted to electrical signals, the trigger circuit of PLC. To overcome the shortcomings of traditional flushing system, realizing the accurate counting.Key words:PLC、water-saving、intelligent control、pyroelectric、infrared sensor目录第一章绪论 (1)第一节概述 (1)第二节系统的总体设计 (1)第二章系统的硬件设计与实现 (2)第一节红外线检测模块 (2)第二节PLC计时计数器 (4)第三节电磁阀 (5)第三章系统工作原理 (7)第一节探测信号 (7)第二节信号传输过程 (7)第三节冲水动作的触发 (7)第四节水箱注水控制 (8)第四章 PLC程序的设计 (9)第一节程序流程图 (9)第二节工作原理梯形图 (10)结束语 (11)谢辞 (12)参考文献 (13)第一章绪论第一节概述随着我国经济社会的不断发展，对水资源的需求越来越大，而我国作为一个水资源极度短缺的国家，与此形成了鲜明的对比，加强节约用水尤其是公共场所的节约用水尤为关键，而自动冲水装置可以很好的解决这一问题。
自动冲水装置可广泛用于学校，饭店、商场、超市、博物馆、展览观、车站、码头、银行等场公共场所。
目前在诸如公厕等公共场有些没有自动冲水控制装置，有些所采用的自动冲水装置有的停留在机械原理控制，有的使用强电工作，布线不方便，不能很好的达到节水节电目的。
本文介绍一种自动冲水节水智能控制系统。
它的特点是：将传感器和PLC技术相结合，采用热释电传感器对入厕的人员计数，当有人如厕后，人次达到预先设定值，或待人上完厕所离开一定时间后放水冲洗，而后系统恢复。
以待下次使用，这样不仅简便易用而且在保证厕所干净整洁的同时节约珍贵的水资源。
第二节系统的总体设计图1-1系统总体设计第二章系统的硬件设计与实现第一节红外线检测模块红外技术的内容包含四个主要部分：红外辐射的性质，其中有受热物体所发射的辐射在光谱、强度和方向的分布；辐射在媒质中的传播特性：反射、折射、衍射和散射；热电效应和光电效应等。
红外元件、部件的研制，包括辐射源、微型制冷器、红外窗口材料和滤光电等。
把各种红外元件、部件构成系统的光学、电子学和精密机械的组成部分。
红外技术在军事上和国民经济中有着广泛的应用。
红外技术有很多应用，例如在夜晚可以用看见物体的红外线来确定物体的位置;用一个红外线发射器和一个红外线接收器在生产上可以计算商品的数量；军事上可以用来防止敌人侵入,当红外线发射器和接收器被挡住, 警报就会响; 在医学上还可以查看人的病情等等。
红外线计数器分为对射式和反射式两种电路。
对射式红外线是一个发射头和一个接收头在中间如有物件通过就遮挡一下光线，输出脉冲信号触发计数电路；反射式红外线是把发射头和接收头做在一块成为一个红外探头，当探头前有一个物件出现就把发射头的红外线反射给接收头，探头输出一个脉冲给计数器计数。
图2-1 红外线接收管本文所设计的计数器是采用红外线遮光方式，利用红外对射管作计数传感器, 当有物体通过时光被遮挡住,接收模块输出一个高电平脉冲,对此脉冲进行计数, 就可实现对产基于这种光电检测原理, 配合组成集成电路,就可品的统计。
设计测物对光束的遮挡或反射，由同步回光电传路感应反射回来的光的强弱而检测物体的存在与否。
感器首先发出红外线光束到达或透过物体，物体或镜面对红外线光束进行反射，光电传感器接收反射回来的光束，根据光束的强弱判断物体的存在，多数光电开关选用的是波长接近可见光的红外线光波型。
红外对射管的种类很多，有镜反射式光电开关、漫反射式、槽式、对射式、光纤式等。
红外检测电路如图所示，当红外对管之间红外对射管将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。
每当物件通过红外对射管中间一次，红外光被遮挡一次，光电接收管的输出电压发生一次变化，这个变化的电压将产生一个脉冲信号。
对射式红外线计数器。
该装置抗干扰能力强,工作稳定, 计数准确。
目前常用的红外线对射管是根据物体对近红外线光束的反射原理。
图2-2红外检测模块图2-3工作原理图第二节PLC计时计数器计时器的分辨率有三种，1Ms 、10Ms 、100Ms三种。
计时器的值每增加一个数字表示多长时间。
计时器号决定定时器的分辨率T0 T64 T32 T96 时间分辨率是1Ms。
T1－T4 等时间分辨率是10Ms ，T5－T31等时间分辨率是100Ms。
S7－200系列PLC中定时器一共三种：（1）接通延时计时器 TON（2）断开延时计时器 TOF（3）保持型接通延时计时器 TONR接通延时计时器，TON工作原理PLC上电时，计时器的常开接点断开，常闭接点闭合，计时器当前值为0。
当IN断开时，计时器的常开接点断开，常闭接点闭合，计时器当前值为0。
当IN闭合时，计时器从0开始记时，当计时值大于或等于设定值时，计时器的常开接点闭合，常闭接点断开，定时器的值记到32767为止。
在计时的中间，如果IN断开，则计时器的当前值回到0，常开接点断开，常闭接点闭合。
断开延时计时器，TOF工作原理PLC通电时，其常开接点断开，常闭接点闭合，其当前值为0。
当IN接通时，其常开接点立即闭合，常闭接点立即断开，其当前值为0。
当IN从接通变到断开时，定时器从0开始记时，当当前值等于设定值时，常开接点断开，常闭接点闭合，其当前值保持不变。
保持型接通延时计时器，TONR工作原理当PLC上电时，其常开接点断开，常闭接点闭合，计时值为0。
当IN接通时，定时器其开始计时，当定时器的当前值大于或等于设定值时，常开接点闭合，常闭接点断开，同时定时器继续计时。
当IN断开时，定时器的当前值保持不变，当IN再次接通时，定时器以此值为基数开始计时。
可用R指令复位定时器的当前值。
计时器注意事项：A、每个定时器线圈只能用一次,接点可以多次使用。
B、定时器的编号决定定时器的类型和分辨率。
C、分辨率是1mS和10mS的定时器，其接点不能出现在自身的IN回路中。
D、定时器在使用时只能是TON、TOF、TONR中的一种，不能同时是其中的两种或三种形式。
E、定时器的设定值最大是32767，最小为0。
F、IN不能直接接左侧的能量线。
对输入的信号进行计数，在计数输入信号的上升沿计一次数。
计数器用C 表示。
S7－200一共有256个计数器，编号从C0到C255。
计数器有三种类型：(1)加计数器，CTU(2)减计数器，CTD(3)加减计数器，CTUD一个计数器类型可以是三种类型中的一种，和计数器编号无关，但是统一个计数器不可同时使用两种或三种以上类型。
加计数器，CTU工作原理初次上电时，计数器的当前值为0，计数器的位为OFF，常开接点断开，常闭接点闭合。
当复位端R断开时，计数输入端（CU）上升沿时（ON－OFF），计数器加1，直至加到32767时停止计数。
当计数器的当前值大于或等于设定值时，计数器的常开接点闭合，常闭接点断开。
当复位端R接通时，计数器的当前值复归到0。
