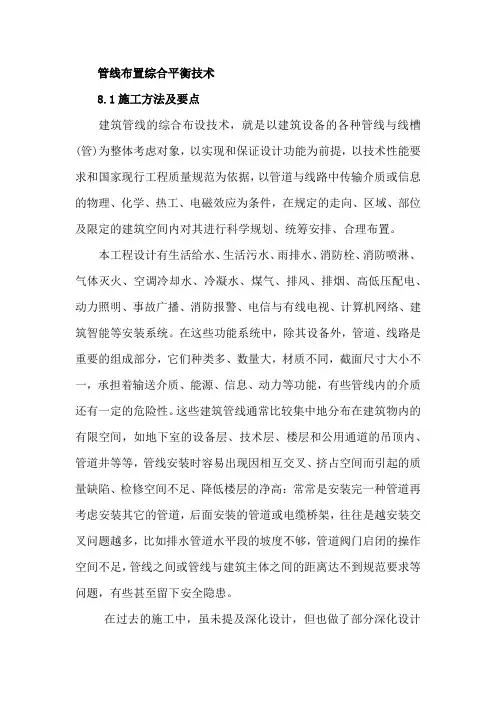

管线布置综合平衡技术
管线布置综合平衡技术8.1施工方法及要点建筑管线的综合布设技术，就是以建筑设备的各种管线与线槽(管)为整体考虑对象，以实现和保证设计功能为前提，以技术性能要求和国家现行工程质量规范为依据，以管道与线路中传输介质或信息的物理、化学、热工、电磁效应为条件，在规定的走向、区域、部位及限定的建筑空间内对其进行科学规划、统筹安排、合理布置。
本工程设计有生活给水、生活污水、雨排水、消防栓、消防喷淋、气体灭火、空调冷却水、冷凝水、煤气、排风、排烟、高低压配电、动力照明、事故广播、消防报警、电信与有线电视、计算机网络、建筑智能等安装系统。
在这些功能系统中，除其设备外，管道、线路是重要的组成部分，它们种类多、数量大，材质不同，截面尺寸大小不一，承担着输送介质、能源、信息、动力等功能，有些管线内的介质还有一定的危险性。
这些建筑管线通常比较集中地分布在建筑物内的有限空间，如地下室的设备层、技术层、楼层和公用通道的吊顶内、管道井等等，管线安装时容易出现因相互交叉、挤占空间而引起的质量缺陷、检修空间不足、降低楼层的净高：常常是安装完一种管道再考虑安装其它的管道，后面安装的管道或电缆桥架，往往是越安装交叉问题越多，比如排水管道水平段的坡度不够，管道阀门启闭的操作空间不足，管线之间或管线与建筑主体之间的距离达不到规范要求等问题，有些甚至留下安全隐患。
在过去的施工中，虽未提及深化设计，但也做了部分深化设计的工作。
例如在单项工程开工前，都要召开几次现场协调会，召集各专业工长，对所有的管线进行大致的排布并按此图施工。
这种现场协调会不能达到深化设计的深度。
而在真正实施的深化设计中，要求将各专业设备、管线根据设计原图纸在同一张图纸上进行综合布置，且综合布置的管线图要达到施工图标准，交业主、监理、设计院审核、签认后才能施工。
使得大部分问题得以在深化设计中解决，保证施工顺利进行。
本工程管线布置综合平衡技术主要内容与步骤有：制预留预埋管线的平面布置图；绘制各种管线的综合平面图：绘制内走道、管道井及强弱电井的管线平、剖面图：绘制剪力墙预埋套管、预留洞、穿楼板预留洞、各配电间、竖井桥架、配电箱的预留洞及平面布置图；绘制吊顶安装布置图；绘制管线分解图和细部处理图：绘制地砖、花岗岩排版图。

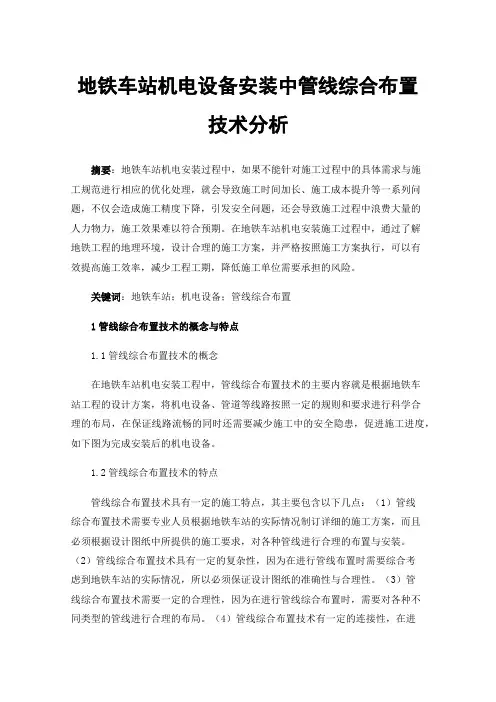

地铁车站机电设备安装中管线综合布置技术分析
地铁车站机电设备安装中管线综合布置技术分析摘要：地铁车站机电安装过程中，如果不能针对施工过程中的具体需求与施工规范进行相应的优化处理，就会导致施工时间加长、施工成本提升等一系列问题，不仅会造成施工精度下降，引发安全问题，还会导致施工过程中浪费大量的人力物力，施工效果难以符合预期。
在地铁车站机电安装施工过程中，通过了解地铁工程的地理环境，设计合理的施工方案，并严格按照施工方案执行，可以有效提高施工效率，减少工程工期，降低施工单位需要承担的风险。
关键词：地铁车站；机电设备；管线综合布置1管线综合布置技术的概念与特点1.1管线综合布置技术的概念在地铁车站机电安装工程中，管线综合布置技术的主要内容就是根据地铁车站工程的设计方案，将机电设备、管道等线路按照一定的规则和要求进行科学合理的布局，在保证线路流畅的同时还需要减少施工中的安全隐患，促进施工进度，如下图为完成安装后的机电设备。
1.2管线综合布置技术的特点管线综合布置技术具有一定的施工特点，其主要包含以下几点：（1）管线综合布置技术需要专业人员根据地铁车站的实际情况制订详细的施工方案，而且必须根据设计图纸中所提供的施工要求，对各种管线进行合理的布置与安装。
（2）管线综合布置技术具有一定的复杂性，因为在进行管线布置时需要综合考虑到地铁车站的实际情况，所以必须保证设计图纸的准确性与合理性。
（3）管线综合布置技术需要一定的合理性，因为在进行管线综合布置时，需要对各种不同类型的管线进行合理的布局。
（4）管线综合布置技术有一定的连接性，在进行管线综合布置时，必须保证地铁车站机电设备安装工程与其他工程之间有效衔接。
（5）管线综合布置技术的一致性，在对管线进行施工时，必须保证施工材料与设计图纸的一致性，而且也要对各种材料进行合理配备。
在对地铁车站机电设备安装中管线综合布置技术进行分析时还需要充分考虑到施工材料与设计图纸之间存在的关系，而且还需要充分考虑到施工材料与设计图纸之间存在的关系。
管线综合布置技术方案
管线综合布置技术方案管线综合布置技术方案是指在建筑物、工业设施等项目中，对各种管道（如给水管、排水管、天然气管、通风管等）的综合布置进行设计、施工和管理的一套综合技术方案。
该方案的目的是确保管道系统的安全、高效运行，并满足使用者的需求。
1.规划布置首先，需要对管道的用途和需求进行详细分析和评估，确定管道布置的方向、位置和数量。
然后，在设计阶段，要进行管道布置的规划，确定管道的走向、连接方式、管径和材料等。
在规划布置过程中，需要考虑以下几个方面：-各种管道的布置应符合工程的安全要求，避免出现交叉干扰、安全事故等问题；-管道与建筑结构的关系，要确保管道的布置不会对建筑结构的稳定性产生影响，并且尽可能地减少管道的穿越；-管道的长度和管径应根据流体的流量和压力等参数进行计算和确定，以保证系统的正常运行；-管道布置的可维修性和可检修性应得到充分考虑，方便维护人员进行维修和检修工作；-管道的布置应遵循相关的标准和规范，包括防火、防震等要求。
2.材料选择在综合布置管道系统时，应根据不同管道的用途和运行环境，选择合适的材料。
常见的管材包括金属管、塑料管和复合管等。
选择材料时，需要考虑材料的耐压性、耐腐蚀性、耐温性和使用寿命等因素。
3.连接方式管道的连接方式有很多种，常见的有焊接、螺纹连接、法兰连接和卡箍连接等。
不同的管道连接方式具有不同的优缺点，在选择连接方式时需要综合考虑管道的材质、管径和工程要求等。
4.安装施工管道的安装施工是管道综合布置的重要环节。
在施工过程中，需要保证施工质量和施工安全。
施工过程中需要严格遵守施工规范和安全操作规程，合理安排施工计划，确保工期和质量的控制。
5.管理与维护管道综合布置完成后，需要进行管道的管理和维护工作，以确保管道系统的正常运行。
这包括定期巡检管道系统，检查和清理管道，以及定期进行维修和更换管道设备等。
在管理和维护过程中，需要建立管道管理制度和维护保养计划，对管道系统进行定期检测和维修，记录管道运行情况，及时发现和解决问题。
施工安装管线布置要点
外部管线规划(1)布置管线带时应与道路或建筑红线相行，同一管线应避免由道路一侧转至另一侧；(2)走线区域应避开土质松软、地震断裂带、沉陷区、地下水位较高等地带；(3)布置管线与道路或公路交叉时应采用垂直交叉方式进行布置，若垂直交叉不满足要求时，可倾斜交叉，但应注意最小交叉角不小于30°;(4)综合布置管线时，干管应布貉在用户较多的一侧或将管线分类布貉在道路两侧，应减少管线在道路交叉口处交叉。
分期铺设要点(1)分期建设注意避免将近期和远期关系分别考虑，应进行适当结合,近期集中注意近期管线施工不可影响远期用地规划；(2)铺设管线时充分利用现存管线，无法利用时须经综合技术、经济比较分析，进行废弃或更换铺设；(3)应尽量固定工程管线在道路下的规划位置，并将埋设深、检修周期短、可燃易燃等影响建筑物基础的关系安排在尽量远离建筑物的位置；(4)控制地下管线最小水平净距、最小垂直净距、最小覆土深度满足标准要求。
道路两侧布置顺序宜为电力、电信、燃气供气、给水供水、热力、燃气输气、给水输水、雨水、污水，分别在道路两侧布置。
管网规划注意事项(1)管网规划时，须分析主干管分布的合理性、确定关键规划节点及主干管线具体位置；(2)绘制管线综合总体规划平面图和管线综合道路标准横断面图，标注电力、电信架空线路与建筑红线的距离；(3)确定各种管线的平面布置位置及深度；(4)审核管线综合平面布置图中存在的交叉点、转折点是否存在碰撞情况，净空高度是否合理，起讫高程及坐标是否准确。
集中敷设注意要点管线设施繁多或周边环境复杂等情况下，应将管线集中敷设，注意事项如下：(1)将腐蚀性介质管道布置在沟底，如无腐蚀性介质管道，则将排水管道布置于沟底；(2)具有火灾危险性的液体、可燃气体、毒性气体及液体等介质管道不可共沟敷设；(3)同一沟内不可共存可能互相影响的管线。
管线矛盾解决措施综合布置管线产生矛盾时，应按如下顺序进行避让。
不同种类管道避让原则为：(1)压力管让自流管；(2)易弯管让不易弯管。
4管线综合布置施工技术总结
管线综合布置施工技术总结一、综合布线施工要点管线综合布置包括有：给排水及热水系统管道，电气系统电缆、线槽及桥架等。
既要考虑到各种管道的合理布置，观感良好，又要兼顾留出操作及检修空间，还要保证业主需要的天花标高，必须重点考1.1对无天花部分，管线综合布置的重点是：整体布局合理，观感良好。
对于管线交叉的部位需要分层安装，安装前就要根据空间尺寸核好各工种管线位置、标高，对各工种管线作出合理的布置。
1.2对有天花部分，管线综合布置的重点是：布局合理，确保标天花部分一般施工空间有限，主要管线与支管线纵横交错。
必须使各专业管线安装的位置紧凑，又要兼顾留出操作及检修空间。
通风管道的截面尺寸一般为最大，所以应该以通风管道为主进行综合管道布置。
如果不能满足业主需要的标高，则应积极与设计院联系，提出在不改变其通风面积的情况下改变其截面尺寸，以确保标高。
二、与分包单位及专业工种间的协调配合专项措施1、概述本工程体态较大且工期较紧、质量要求高，分包专业施工单位数量较多。
各施工单位施工中要保证承建工程的质量和进度，搞好对安装等专业分包的协调管理，服从总包方的管理。
要使整个工程协调有序地顺利完成，就必须发挥好总包作用，加强协调管理职能，同时分包单位也要积极地给予理解配合。
2、组织管理在管理组织体系上采取有效措施，将总包方和各分包方在组织管理上联系紧密，确保总包方对各专业分包单位的质量、进度和产品相互保护等方面的有效控制，加强对分包间的管理协调，及时处理存在的矛盾与问题，以求项目整体目标的实现。
分包方亦须根据总包方质量体系运行的要求，建立质量体系网络，责任到人，对质量实施全过程实行监控。
（1）把各专业施工单位、专业分包队伍的项目负责人组合进总包方的现场指挥部，作为成员共同参与工程的统一指挥安排与协调。
（2）建立每周工程协调会制度。
由总包单位主持，业主、监理及施工单位、专业分包队伍参加。
在协调会上，总结上周施工阶段的实施情况，明确后阶段的施工安排，分析及协调解决实际施工中发生的问题。
地下室综合管线排布要点(两篇)
地下室综合管线排布要点（二）引言:地下室综合管线的排布是建筑设计中的关键要素之一，它涉及到各种管线如电力、照明、通信、消防、给排水等的布置和连接方式。
地下室管线的合理排布，可以提高建筑物的使用效率和安全性。
本文将对地下室综合管线排布的要点进行详细阐述。
概述:地下室综合管线排布要点涉及到管线的布置、连接方式、间距、防护等方面。
合理的排布可以保证管线系统的正常运行和维护，提高建筑物的可靠性和安全性。
正文:1. 管线布置要点1.1 确定主干线的位置和走向：主干线是地下室综合管线的核心部分，应该根据实际需要确定其位置和走向，以便于后续管线的布置和连接。
1.2 确定支线的位置和走向：支线是地下室综合管线的补充部分，应该根据不同功能和使用需求，确定其位置和走向，以确保各个管线的连接和使用方便。
1.3 确定管线的出入口位置：地下室综合管线应设置合适的出入口位置，方便日常维护和检修工作，同时保证安全性和美观性。
2. 管线连接方式要点2.1 选择合适的连接方式：地下室综合管线可以采用不同的连接方式，如焊接、螺纹连接、卡箍连接等。
应该根据实际情况选择适合的连接方式，并确保连接牢固可靠。
2.2 确保连接的密封性：地下室综合管线的连接应保证密封性，防止漏水、漏气等情况的发生，避免对建筑物和设备的损害。
2.3 标识管线连接点：为了方便维护和检修，地下室综合管线的连接点应标识清晰，以便于快速定位和处理问题。
3. 管线间距要点3.1 确定合理的间距标准：地下室综合管线的间距应根据管线的类型和功能确定合理的标准，以确保各个管线之间有足够的空间进行布置和维护。
3.2 考虑未来的扩展和变动：在确定管线的间距时，应考虑未来可能的扩展和变动，预留足够的空间以便于后期的管线添加和调整。
4. 管线防护要点4.1 考虑管线的机械防护：地下室综合管线应采取适当的机械防护措施，以防止外部物体对管线的破坏，如设置管线保护罩、防护墙等。
4.2 考虑管线的防腐防蚀：地下室综合管线应采取防腐防蚀措施，延长管线的使用寿命和安全性，如涂覆防腐剂、使用耐腐蚀材料等。
管线综合布置技术方案
管线综合布置技术方案管道综合布置技术方案，即管线布置方案，是保证工程质量的重要步骤。
由于工程复杂度不同，方案制定的策略也会不同。
相对于一般的设计方案而言，综合布置能够更好地考虑到各种不确定因素，从而实现高效的管道规划。
而这种技术方案，尤其重要的是要考虑安全性与经济性的平衡，力求达到最优化的效果。
在制定管道综合布置技术方案时，需要充分考虑现场的环境和地形情况。
因为在实际实施中遇到的各种问题是无法预料的，比如地下宝藏、建筑限制、有害现象等。
因此，需要在前期调研中充分了解现场情况，并使用现代技术手段来进行数字化模拟，为后续的设计和实施提供更好的方案支持。
其次，需要充分考虑管线的安全性。
在管道布置中，安全性是一个非常重要的因素。
因为如果管道的安全性不能得到保障，则不能很好地保障整个工程的安全。
据统计，由于地下管线泄漏和事故所带来的企业损失是很高的。
因此，在管线综合布置的过程中，应该充分重视安全问题，采取科学、合理的布置方案，从而大大降低事故发生的概率。
最后，需要考虑管道的经济性。
在利益面前，经济必须成为考虑因素之一。
设计者不仅要考虑管道敷设的总成本，同时也需要考虑到各个流程的具体成本。
例如，设备与材料费用、人力成本、施工地点、固废处理等都是需要考虑的问题，为保证整个工程顺利完成，不仅要控制总成本，还要在各个环节中争取省钱，增加经济效益。
综合以上几点，要制定好管道综合布置方案，需要考虑多种因素，包括场地布局、管路类型、管路长度、管道规格、设备与材料等等诸多因素。
在制定方案之前，还需要进行一些较为严谨的分析与计算，以确定最优化的设计理念。
在方案的具体实施过程中，需要有关部门的配合，同时也需要严格控制工程质量，确保工程效果达到最佳状态。
总之，制定管线综合布置技术方案的阶段是工程设计中十分重要的一步。
仅有经济性或安全性并不足够，只有在具有全方面的考虑下，才能设计出最优化的布置方案。
并且为了保证工程实施的顺利，还需要始终坚持质量第一的原则，对高质量的执行进行监管,以达到最佳的工程效果，保障人民群众的生命财产安全。
建筑机电安装工程中管线综合布置技术要点探究
建筑机电安装工程中管线综合布置技术要点探究摘要：目前人们的生活水平有了极大提高，对于建筑工程数量和质量要求也不断提升，同时也使得建筑工程规模在不断扩大。
机电安装工程作为建筑工程中的关键环节，在管线综合布置过程中，需要从建筑功能、外观和智能化等方面进行综合考虑，遵循一定的原则开展管线综合布置工作，保证其中越来越复杂的空调、消防、给排水、照明等系统工程可以合理布置并和谐共存，实现整个机电工程系统运行效率的提升，对有限空间进行合理利用，保障其应有作用的发挥。
关键词：建筑机电安装；管线综合布置；要点引言随着我国建筑迅速发展，建筑机电安装工程中管线综合布置十分重要。
综合布置技术作为一项安全性、综合性较强的技术,其在建筑机电安装工程中应用较为广泛。
文章介绍了建筑机电安装工程中管线综合布置流程及原则,重点阐述了综合布置技术在建筑机电安装工程中的具体应用措施,指出做好管线布置规划、优化作业流程、完善建设管理机制并掌握相关施工要点,可提升建筑机电安装工程管线综合布置水平,更好地保障工程整体质量。
1管线达到整体综合平衡的重要方法机电安装过程中的管线安装环节需要有明确的安装流程，在管线安装的过程中应严格按照安装流程中规定的步骤进行安装，如果不能依照以下安装顺序进行安装，就可能影响安装质量甚至引发机电安装故障。
（1）在机电安装之前，应将项目安装施工图纸交给作业人员，并给予工作人员充足的时间对项目内容进行详细的了解和掌握，以保障安装质量。
（2）当参与施工的施工人员拿到施工图之后，应依据施工现场的具体情况结合机电施工图纸制订合理的施工方案。
（3）编制的施工方案应先交由施工单位进行讨论，依据双方对施工现场和施工项目的具体要求调整施工方案，最终确定施工所需要的周期时长、机电安装的重点环节和施工费用。
2建筑机电管线综合布置原则2.1管线空间布置原则科学布设管线支架的方式能够促使建筑空间利用率得到有效提升,确保支架可以得到充分利用,建筑机电工程管线部署也更为集约化,材料损耗有所下降。
第一章 管线综合布置技术
机电工程专业二级建造师继续教育培训教材主编：李宝昌第一章管线综合布置技术第一节概述一、主要技术内容（一）管线综合布置技术是依靠计算机辅助制图手段，在施工前模拟机电安装工程施工完后的管线排布情况。
即在未施工前先根据所施工的图纸在计算机上进行图纸“预装配”，有条件的可以采用3D（三维图）直观的反映出设计图纸上的问题（如图1-1），尤其是在施工中各专业之间设备管线的位置冲突和标高重叠。
（二）根据模拟结果，结合原有设计图纸的规格和走向，进行综合考虑后再对施工图纸进行深化，而达到实际施工图纸深度。
应用“管线综合布置技术”极大缓解了在机电安装工程中存在的各种专业管线安装标高重叠，位置冲突的问题。
不仅可以控制各专业和分包的施工工序，减少反工，还可以控制工程的施工质量与成本。
（三）管线综合布置技术是施工管理技术，随着建筑工程施工图纸电子版的应用，为工程实施电脑预装配和施工管理过程控制以及竣工资料整理提供了较好的条件。
（四）为了更好地落实和调整工程建设方、监理及设计的各项要求，合理分布机电工程各专业管线的位置，在设计交底和综合审图阶段，由总承包方采用管线综合平衡技术，可以最大限度实现设计和施工之间的衔接，为总承包方有效协调各机电专业分包方的施工提供技术支持，为施工的顺利进行创造条件。
图1-1管线综合布置三维图(五)为确保工程工期和工程质量，避免因各专业设计不协调和设计变更产生的“返工”等经济损失，避免在选用各种支吊架时因选用规格过大造成浪费、选用规格过小造成事故隐患等现象，通过对设计图纸的综合考虑及深化设计，在未施工前先根据所要施工的图纸利用BIM技术进行图纸“预装配”，通过典型的截标高+4.003、工艺排风管400*3201、新风管1000*10004、蒸汽管DN655、供回水管2*DN1256、采暖水管2*DN2007、空调送风管800*3208、空调回风管630*2502、新风管400*320实验区二层西走廊设计图纸剖面分析图1237845691011标高+4.45标高+4.85标高+3.65标高+3.65标高+3.65标高+3.20标高+3.209、强电桥架300*100标高+4.6010、喷淋主管DN150标高+2.9511、弱电桥架200*100标高+2.95面图及三维模拟可以直观的把设计图纸上的问题全部暴露出来，尤其是在施工中各专业之间的位置冲突和标高“打架”问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
谈管线综合布置技术及其要点
目前，建筑物的功能越加完善、自动化程度越来越高，与之相对应的则是管线系统的集成度越来越复杂，这对施工单位提出了更高的施工技术与质量要求。
管线布置综合平衡技术由此产生。
现在建筑施工行业中，电子图纸的利用越来越多，计算机和网络逐步普及发展为该技术的应用推广提供了基础条件。
一个大型综合性的民用、公用建筑涉及到机电安装工程中的管线一般包括：生活给水系统、消防给水系统、空调水系统、排水系统（可能还有采暖系统）、电气照明系统、动力系统、防雷接地系统、火灾报警系统、有线电视、电话、宽带网络、楼宇对讲、空调系统、送排风系统、防排烟系统等一系列的其它智能化控制专业的管线。
在以往的施工过程中，各机电安装专业以自我为中心，造成管线无序，层次混乱，为满足局部标高，位置的要求，多次施工停顿讨论、整改，结果造成了质量与安全的隐患，并且耽误工期，在使用和维修时带来诸多不便。
管线综合是将建筑物中的通风空调风管、空调水管、给排水及消防水管、强弱电桥架等所有占据顶部空间的大型管线进行合理布局，使之在满足使用功能的前提下，提升施工工期、质量、成本观感等方面的要求。
最大限度合理协调各安装专业、机电安装与土建、结构、装修之间的问题，以满足，甲方、监理、设计等相关方的各项要求，缩短工期，增加安装的经济效益和社会效益。
管线布置综合平衡技术是在CAD等绘图软件的帮助下进行的对设计的进一步深化设计，细化及合理化施工图纸的各项机电安装项目的过程。
机电安装工程施工前利用CAD等绘图软件及计算机设计技术，针对机电工程的各专业管线位置进行合理布置，针对各专业的施工工艺及施工工序的要求进行合理安排，力求最大限度的实现设计与施工之间的合理衔接，有效的协调各机电专业的各项施工活动。
一、工艺及其流程
施工工艺流程图
二、操作要点
1、a 技术准备时要选定各机电安装专业技术人员1-2名，调配计算机、打印机等相关设备，组建技术施工小组，对个人员进行职能分配；
b 甲方提供的设计院的全部机电安装施工图纸电子版；
2 、施工图纸审核
各专业技术人员对施工图认真审核，发现问题及时记录，当进行图纸会审时，积极与设计人员交流、充分沟通、完善节点设计和施工详图设计。
3、整理施工图纸电子版
准备好电子版的施工图纸，并通过对施工图纸的审核及与设计人员的沟通对电子版的施工图纸进行优化整改，将不需要的尺寸线及构筑物线条去掉，并将土建的结构图纸与机电安装图纸进行合并检查，并形成记录。
4、a统一标注
由于各专业的习惯不同，在表示空间位置时各有各的表达方式。
一般风管标注的是风管顶面标高，空调水管为管底标高，空调风管、水管所表示的均是不含保温层的标高，消防和给排水管标高表示的是管中心标高，电缆桥架标注的是下底相对该层地面的标高。
设备专业地下部分采用绝对标高，地上部分是以各层地面为参考点的相对标高，而电气专业全部以本楼层地面为参考点，标注的是相对楼层地面的桥架下底标高。
为了进行管线综合，必须统一标注。
首先电气和设备专业的做法统一，和设备专业一样，地下采用绝对标高，地上采用相对标高。
考虑水管的外径尺寸、风管的厚度、桥架的高度、风管和空调水管保温层的厚度，将一点式标注改为两点式，即空间占位的上顶和下底标高。
只有这样才便于比较，便于绘制管线综合图。
b各专业修改、优化本专业图纸时，应对原图中的管线示意走向及尺寸明确出来，在符合规范及原设计意图的前提下，从便于施工及实际操作等方面出发对图纸进行合理化的修改，并形成修改记录，技术负责人对各专业管线的制图颜色标准提出要求，便于区分。
5、a 各机电安装专业修改图纸后，从专业技术规范，设计意图，甲方，监理的要求出发，对完成的初稿进行自审，其间要注意垂直管线位置（如管道竖井，电气竖井），出到平面的标高与位置。
b 在绘制综合平面图前要与查看施工现场的具体状况依照“临时管线让永久性管线，小管线让大管线，有压管线让无压管线，非主要管线让主要管线，可弯曲管线让不可弯曲管线，技术要求低的管线让技术要求高的管线”的原则确定标高及平面位置。
c各机电安装专业图纸和建筑结构图纸梁、板、柱尺寸核对，无论何种管线均不得撞梁、穿梁，否则，则调整管线标高，使之在建筑结构允许的空间内进行。
6、a 利用计算CAD绘图软件将各专业电子图纸按照不同专业不同层的方法进行叠加，形成管线布置综合平衡平面图。
b 在绘制管线布置综合平衡图时，要结合各专业技术人员的意见，对其进行合理化的讨论，发现问题并加以整改。
c 合并各专业图纸后由项目技术负责人绘制剖面图及节点详图。
7、a 图纸会审应由设计院、建设单位、监理单位、施工单位共同参加，对综合平衡图纸进行最后一次会审，对各方意见进行汇总并形成记录。
b 根据会审记录修改图纸，重新出图。
8、出图后需按要求提交建设单位及设计单位审核批准。
三、人员的配备与要求
1、全面的专业机电安装知识与经验的技术人员1-2名。
2、各专业技术质量人员1-2名，各专业有施工经验的施工人员1-2名。
3、成员之间要有良好的团队意识，沟通交流能力，并且能熟练操作电脑，会使用CAD 绘图软件。
4、加强各专业（包括土建与安装）之间的配合。
5、设计单位、建设单位、建立及施工单位要建立良好的沟通体系。
施工单位要与甲方、建立形成良好的沟通，及时了解需求及变化油力鱼确认深化设计的方向与成果。
沟通与交流贯穿于整个管线布置综合平衡技术的全过程。
6、理解设计院的施工图纸及有关的设计、施工规范全面理解图纸的意图可以更好的优化综合图纸。
除了需要熟悉原设计的系统工作原理、路线、位置外，还需要搞清楚系统的设计思路，基本计算公式，经验数值的取值范围，系统部件的工作正常条件与参数，以及正确的施工方法与施工要求，这是确保深化设计合理性，可行性、高效性的重要条件。
7、做好各项操作过程的记录
在该工艺的整个流程中应同步记录每一次修改的原因、具体内容、修改结果与时间等详细信息。
它便于专业间的及时相互了解，在每次一个专业的调整后其他相关专业能及时准确
做出对应的修改；由于整个过程是一个反复修改、讨论的过程不同专业的同一位置可能会重复修改多次，通过记录可以有效避免了由于不同版本图纸的混淆，比较每次修改的效果，记录中还应体现建设单位不同阶段的具体要求、目的以及施工过程中每次提出的其他要求。
同时这些记录有利于现场的签证、变更编制，以及核算变更的工程量。
做好记录工作是项目资料整理的重要组成，也是实现过程管理的有效办法。
四、材料与设备
电子计算机、AUTOCAD（版本：2000以上）、全套机电安装施工图纸电子版、打印机、移动存储设备、网络、各安装专业规范、图集等。
计算机基本配置要求：
CPU PⅢ以上
内存128MB以上
显卡GF2等级以上
硬盘1G以上
五、安全及环保措施
1、工作前必须检查各电源，确认完好方准使用。
2、电脑中应该安装杀毒及防火墙软件，并及时更新。
3、下班时必须关闭电脑及打印机电源。
4、防止触电、因电气短路引起的火灾等事故。
5、减少办公用纸、节约水电、加强饮用水卫生。
6、打印机的废旧墨盒应该设专门的堆放地点。
六、管线综合注意事项
1、凡是原标高位置不动即可施工者一律不改，只对非动不可的管线进行调整。
2、管线调整需保证原设计功能不变，如有坡度的水管坡度不变，以利于方便管路排水等。
3、调整后应便于安装、维修、使用和管理。
4、全面关注影响管线综合的各类因素，除建筑结构及管线本身尺寸外，还要考虑到保温层厚度，施工维修所需要的间隙，吊架角钢、吊顶龙骨所占空间，以及有关设备如吊柜空调机组和吊顶内灯具，装修造型等各种有关因素。
综上所述，如果工程中应用了该项先进技术，就能够提升施工工期、质量、成本观感等方面的要求。
最大限度合理协调各安装专业、机电安装与土建、结构、装修之间的问题，满足建设单位等相关方的各项要求，缩短工期，从而增加安装工程的经济效益和社会效益等方面的利益。
