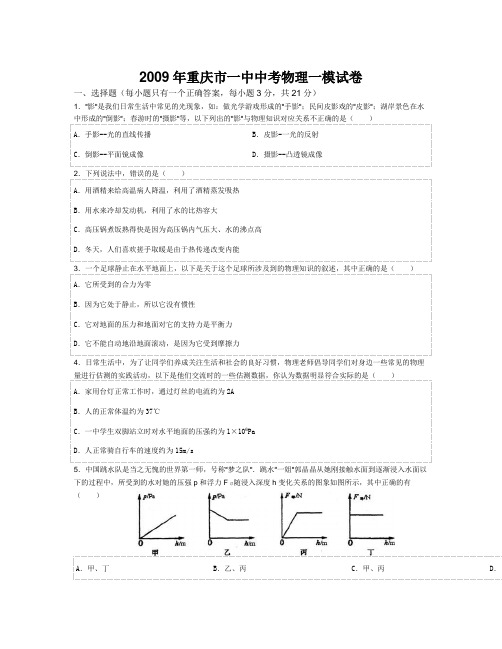

重庆一中初2009级08-09学年(下)第一次模拟——物理

重庆一中初2009级模拟考试(一)
物理试卷
一、选择题(每小题只有一个正确答案，每小题3分，共21分)
1．“影”是我们日常生活中常见的光现象，如做光学游戏形成的“手影”；民间皮影戏的“皮影”：湖岸景色在水中形成的“倒影”；毕业纪念时的“摄影”等。

以下列出的“影”与物理知识对应关系不正确．．．的是 ( ) A ．手影——光的直线传播 B ．皮影——光的反射 C ．倒影——平面镜成像 D ．摄影——凸透镜成像
2．下列说法中，错误．．的是 ( ) A ．用酒精来给高温病人降温，利用了酒精蒸发吸热 B ．用水来冷却发动机，利用了水的比热容大
C ．高压锅煮饭熟得快是因为高压锅内气压大、水的沸点高
D ．冬天，人们喜欢搓手取暖是由于热传递改变内能
3．一个足球静止在水平地面上，以下是关于这个足球所涉及到的物理知识的叙述，其中正确的是 ( ) A ．它所受到的合力为零
B ．因为它处于静止，所以它没有惯性
C ．它对地面的压力和地面对它的支持力是平衡力
D ．它不能自动地沿地面滚动，是因为它受到摩擦力
4．日常生活中，为了让同学们养成关注生活和社会的良好习惯，物理老师倡导同学们对身边一些常见的物理量进行估测的实践活动，以下是他们交流时的一些估测数据，你认为数据明显符合实际的是 ( ) A ．家用台灯正常工作时，通过灯丝的电流约为2A B ．人的正常体温约为37℃
C ．一中学生双脚站立时对水平地面的压强约为6
110 Pa
D ．人正常骑自行车的速度约为15m/s
5．中国跳水队是当之无愧的世界第一师，号称“梦之队"。

跳水“一姐"郭晶晶从她刚接触水面到逐渐
浸入水面以下的过程中，所受到的水对她的压强p 和浮力F 浮随浸入深度h 变化关系的图像如图1所示，其中正确的有 (
)
A ．甲、丁
B ．乙、丙
C ．甲、丙
D ．乙、丁
6．如图2所示的情景中，符合安全用电原则的是 (
)
7．如图3所示，a 是弹簧下端挂的一根条形磁体(其中黑色端为N 极)，b 是电磁铁。

当开关闭合后，把滑动变阻器的滑片P 向右滑动时，关于电 磁铁b 的磁性强弱和弹簧长度的变化，下列说法中正 确的是 ( )
A ．b 的磁性增强，弹簧伸长
B ．b 的磁性减弱，弹簧伸长
C ．b 的磁性减弱，弹簧缩短
D ．b 的磁性增强，弹簧缩短
二、填空、作图题(将答案填在题中的横线上，12题的作图1分，其余每空l 分，共16分)
8．唐朝诗人杜甫的诗作《登高》中有这样两句诗：“无边落木萧萧下，不尽长江滚滚来。

”从物理学角度来说，“落木萧萧下”是以 为参照物，而“不尽长江滚滚来”则揭示着一种能量的转化关系，即 能转化为 能。

9．激光测距仪从地球发射激光到达月球后再反射回地球的过程中，所需时间为2.56s ，则地球到月球的距离是 km 。

10．如图4所示，在水平桌面上放着一个玻璃杯，水面距 杯底8cm ，水的质量是0.18kg ，玻璃杯重0.6N ，玻璃杯的底面 积是2
12cm ，则水对杯底部的压强是 Pa ， 杯子对桌面的压强是 Pa ． (取g=10N/kg)
11．如图5是搬运工人常用的
一种搬运重物的方法。

图中“○” 表示圆棒，从图中可看到搬运工人 用到了某些物理知识，请列举其 中两个：
(1) ；
(2) 。

12．2008年ll 月5日，国务院常务会议部署了进一步 扩大内需、促进经济增长的十项措施，其中加快铁路建设是 一项重要举措。

如图6所示，是铁路建设中使用道钉撬撬道 钉的示意图。

它是一个 杠杆，当道钉对 道钉撬的阻力2F 是4000N 时，要把道钉撬动，需要的动力1F 为 N(不计道钉撬重)。

请在图中画出撬动 道钉所需最小动力．．．．1F 的示意图。

13．如图7所示，动滑轮重30N ，物体重270N ，若不计绳重和摩擦，在拉力F 的作用下，物体匀速上升了2m ，则拉力F 是 N ，滑轮组的机械效率是 。

若增加物重，则该滑轮组的机械效率将 (选填“增大”、“减小”或“不变")。

14．“地球一小时”是世界自然基金会向全球发出的倡议，呼吁公众在3月28日晚8：30熄灯一小时。

它的意义是在引起每一个地球人对环保的思考和重视。

图8是被誉为“世界第一拱”的重庆朝天门长江大桥夜景照片，原计划设计，朝天门大桥要安装上万盏灯，最后考虑到节能减排等因素，
将灯的数量控制在了6000余盏，大桥还大量采用高性能LED 节能灯，能大大降低能耗，如果把大桥所有灯全开，总功率仅343kW ，则熄灯一小时该桥可节约电能 度。

15．图9所示是汽车、摩托车油量表(实际上是电流表)原理示意图，'R 是定值电阻，R 是滑动变阻器，它的滑片是杠杆的一端，从油量表指针所指的刻度就可以知道油量的变化。

则当燃油消耗油面下降时，电流表示数将 。

(选填“变大”、“变小”或“不变”)
三、实验探究题(16题5分，l7题10分，l8题5分，共20分)
16．(1)小明在“研究平面镜成像的特点”实验中：在玻璃板的一侧放一支点燃的蜡烛A ，在玻璃板的另一侧放一支没有点燃的蜡烛B ，对蜡烛A 与B 的要求是： ，目的是： 。

(2)在探究凸透镜成像规律的实验中：由图 l0可知凸透镜的焦距为 cm 。

当烛 焰距凸透镜15cm 时，移动光屏，可在光屏上得 到一个倒立、 的实像，该原理可应 用于 。

17．用电流表和电压表测小灯泡的功率与电阻：
(1)已知小灯泡的额定电压是3.8V ，额定功率小于1.5W ，晓民同学在连接电路时有几根导线还没有接上，实物图如图ll 所示，请你在实物图上用笔画线代替导线帮他连接好(要求正确选择电压表和电流表的量程，滑动变阻器的滑片P 向B 端移动时灯泡的亮度变亮，且连线不得交叉)。

(2)闭合开关前，变阻器的滑片P 应置于 端(选填“A ”或“B ”)。

(3)完成电路连接闭合开关后，发现灯泡不亮、电流表无示数、电压表示数接近电源电压(6V)， 则电路出现故障的可能原因是 (填字母代号)。

A ．灯泡短路
B ．灯泡断路
C ．电压表短路
D ．电流表断路
①表中还有一次电流未填写，此次电流表示数如图l2所示，则其读数为A，小灯泡的额定功率是W。

②分析表中的数据还可得出：小灯泡电阻随电压增大、亮度增强而。

经讨论，同学们认识到：实验有误差是肯定的，但这个现象不能单纯用误差来解释。

因为：如果是误差，那么5次测得的小灯泡电阻值应该相差(选填“较大”或“较小”)，并具有的特点(选填“逐次增大”、“逐次减小”或“时大时小”)。

后来，同学们注意到灯泡发热发光的特殊性，认为灯泡的电阻可能与有关，并通过查阅资料得到了证实。

18．密度是宝石的重要参数，是宝石主要鉴别依据之一。

小明在山里拾到一块漂亮的小石头，他想测出小石头的密度以初步鉴别是否为宝石。

于是他用量筒、小杯子和水设计了如图13所示的实验方案：
请你按照小明的实验思路，将实验步骤补充完整：
(1)在量筒内盛适量的水，如图甲所示；
cm；
(2)将小杯子在盛有水的量筒内，如图乙所示，则水面对应的示数为3
(3)把小石头放入小烧杯里(水未进入杯里)，如图丙所示，则小石头的质量为g；
cm。

(4)将小石头从杯取出，浸没于盛有水的量筒内，如图丁所示，则小石头的体积为3
kg/m。

由实验可知：小石头的密度为3
四、论述计算题(19题7分，20题9分，21题7分，共23分。

解答应写出必要的文字说明、步骤和公式，只写出最后结果的不给分)
19．如图14所示的电路，电源电压恒定，闭合开关S 后，将滑动变阻器的滑片移到最左端时，电流表的示数为0.6A ，电压表的示数为6V ；当滑动变阻器的滑片移到最右端时，电流表的示数为0.2A ，电压表的示数为2V 。

求：
(1)1R 的阻值；
(2)当滑动变阻器的滑片移到中点时，电路的总功率是多少?
20．如图15所示，用滑轮组拉着重2000N 的物体P 沿水平地面以0.2m/s 的速度匀速向右运动了5s ，物体受到地面的摩擦力是400N ，拉力F 是250N ，求：
(1)拉力F 做的有用功； (2)该滑轮组的机械效率； (3)拉力F 的功率。

21．重庆一中各班教室都配有一台饮水机，其加热部分的工作原理电路图如图16所示，其中S
是一个温控开关，1R 为电加热管。

S 接1时，红灯1L 亮，表示饮水机处于加热状态，当水被加热到设定温度时，S 自动切换到2位置，绿灯2L 亮，表示饮水机处于保温状态。

饮水机加热时加热管的功率为400W ，保温时加热管的功率为64W 。

不考虑温度对电阻的影响，不计指示灯1L 、2L 的阻值。

求：
(1)1kg 的水被加热升高50℃，水吸收的热量【已知3
=4.210J/c 水（kg·℃）】； (2)1R 和2R 的阻值。
